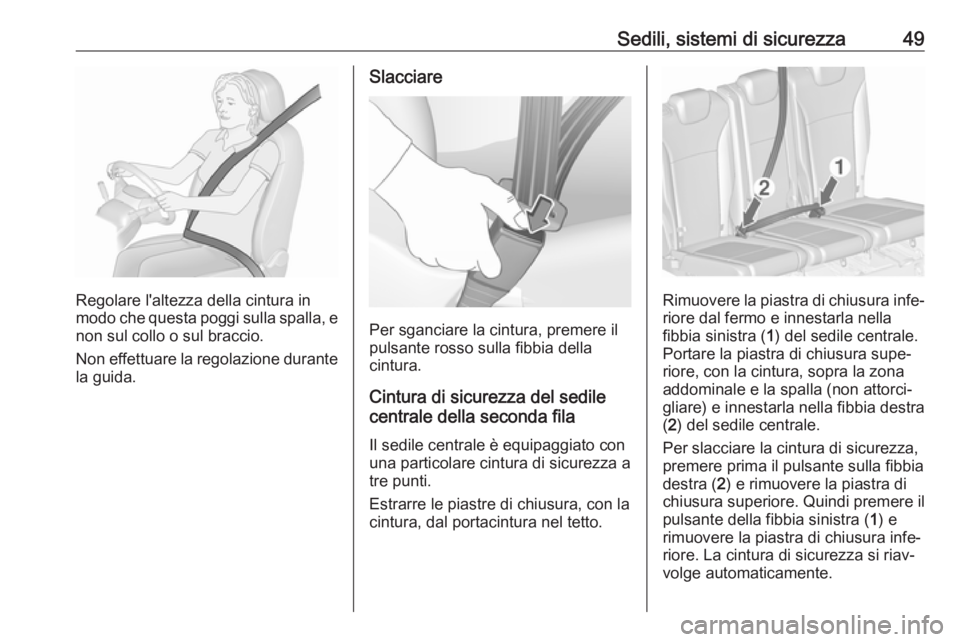

Sedili, sistemi di sicurezza49
Regolare l'altezza della cintura in
modo che questa poggi sulla spalla, e
non sul collo o sul braccio.
Non effettuare la regolazione durante la guida.
Slacciare
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della
cintura.
Cintura di sicurezza del sedile
centrale della seconda fila
Il sedile centrale è equipaggiato con
una particolare cintura di sicurezza a
tre punti.
Estrarre le piastre di chiusura, con la
cintura, dal portacintura nel tetto.
Rimuovere la piastra di chiusura infe‐ riore dal fermo e innestarla nella
fibbia sinistra ( 1) del sedile centrale.
Portare la piastra di chiusura supe‐
riore, con la cintura, sopra la zona
addominale e la spalla (non attorci‐
gliare) e innestarla nella fibbia destra
( 2 ) del sedile centrale.
Per slacciare la cintura di sicurezza,
premere prima il pulsante sulla fibbia
destra ( 2) e rimuovere la piastra di
chiusura superiore. Quindi premere il
pulsante della fibbia sinistra ( 1) e
rimuovere la piastra di chiusura infe‐ riore. La cintura di sicurezza si riav‐
volge automaticamente.

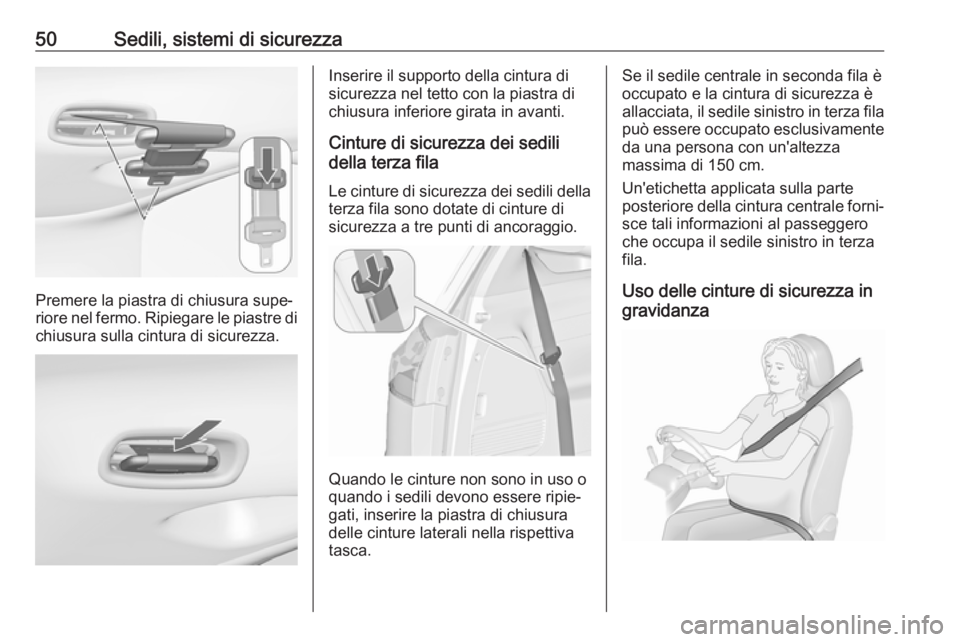

50Sedili, sistemi di sicurezza
Premere la piastra di chiusura supe‐
riore nel fermo. Ripiegare le piastre di
chiusura sulla cintura di sicurezza.
Inserire il supporto della cintura di
sicurezza nel tetto con la piastra di
chiusura inferiore girata in avanti.
Cinture di sicurezza dei sedili
della terza fila
Le cinture di sicurezza dei sedili della terza fila sono dotate di cinture di
sicurezza a tre punti di ancoraggio.
Quando le cinture non sono in uso o
quando i sedili devono essere ripie‐ gati, inserire la piastra di chiusuradelle cinture laterali nella rispettiva
tasca.
Se il sedile centrale in seconda fila è
occupato e la cintura di sicurezza è
allacciata, il sedile sinistro in terza fila
può essere occupato esclusivamente
da una persona con un'altezza
massima di 150 cm.
Un'etichetta applicata sulla parte
posteriore della cintura centrale forni‐ sce tali informazioni al passeggero
che occupa il sedile sinistro in terza
fila.
Uso delle cinture di sicurezza in
gravidanza

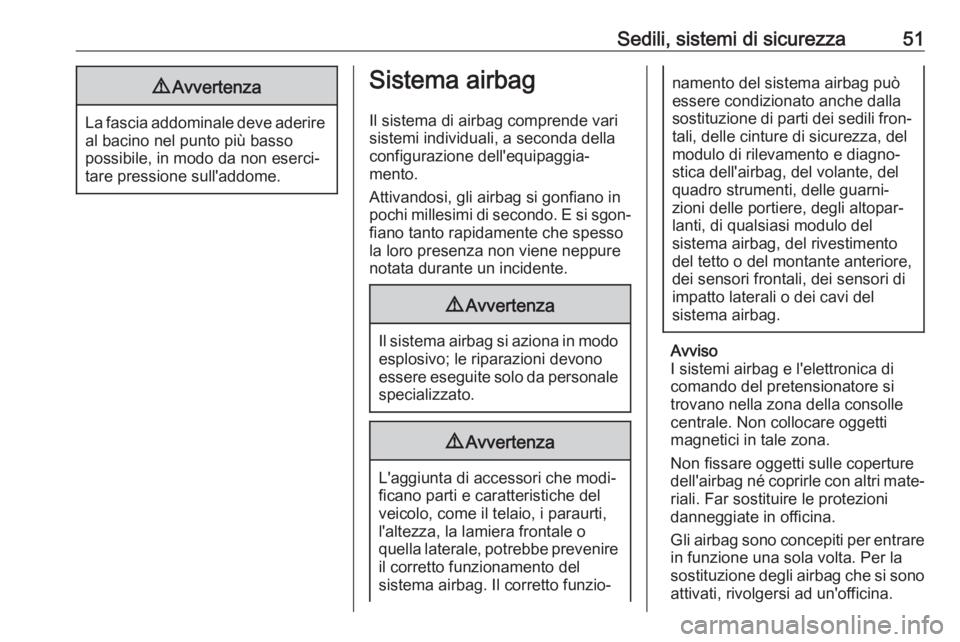

Sedili, sistemi di sicurezza519Avvertenza
La fascia addominale deve aderire
al bacino nel punto più basso
possibile, in modo da non eserci‐
tare pressione sull'addome.
Sistema airbag
Il sistema di airbag comprende vari
sistemi individuali, a seconda della
configurazione dell'equipaggia‐
mento.
Attivandosi, gli airbag si gonfiano in
pochi millesimi di secondo. E si sgon‐ fiano tanto rapidamente che spesso
la loro presenza non viene neppure
notata durante un incidente.9 Avvertenza
Il sistema airbag si aziona in modo
esplosivo; le riparazioni devono
essere eseguite solo da personale specializzato.
9 Avvertenza
L'aggiunta di accessori che modi‐
ficano parti e caratteristiche del
veicolo, come il telaio, i paraurti,
l'altezza, la lamiera frontale o
quella laterale, potrebbe prevenire il corretto funzionamento del
sistema airbag. Il corretto funzio‐
namento del sistema airbag può
essere condizionato anche dalla
sostituzione di parti dei sedili fron‐ tali, delle cinture di sicurezza, del
modulo di rilevamento e diagno‐
stica dell'airbag, del volante, del
quadro strumenti, delle guarni‐
zioni delle portiere, degli altopar‐
lanti, di qualsiasi modulo del
sistema airbag, del rivestimento
del tetto o del montante anteriore,
dei sensori frontali, dei sensori di
impatto laterali o dei cavi del
sistema airbag.
Avviso
I sistemi airbag e l'elettronica di
comando del pretensionatore si
trovano nella zona della consolle
centrale. Non collocare oggetti
magnetici in tale zona.
Non fissare oggetti sulle coperture
dell'airbag né coprirle con altri mate‐
riali. Far sostituire le protezioni
danneggiate in officina.
Gli airbag sono concepiti per entrare
in funzione una sola volta. Per la
sostituzione degli airbag che si sono attivati, rivolgersi ad un'officina.

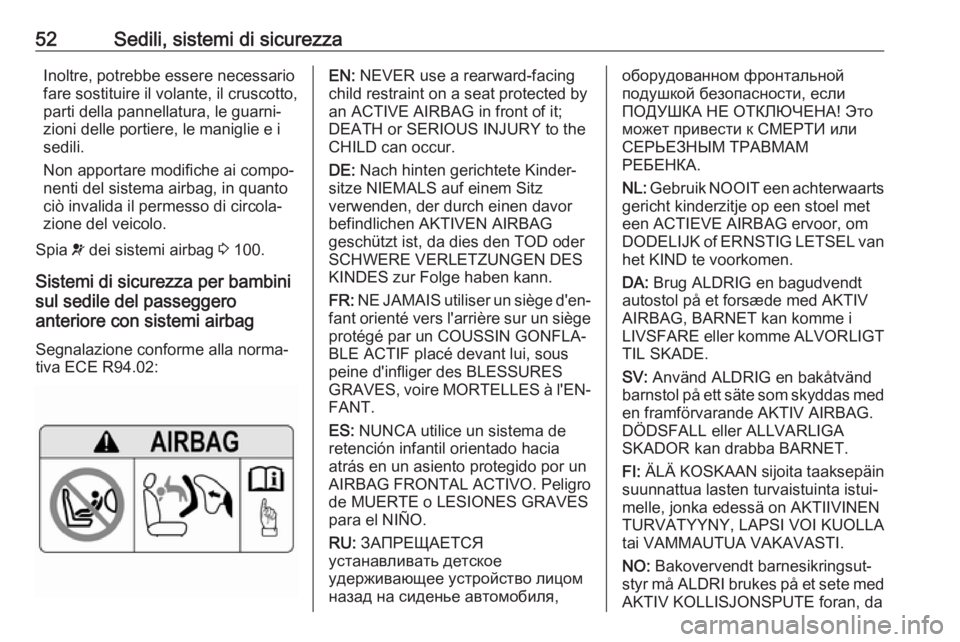

52Sedili, sistemi di sicurezzaInoltre, potrebbe essere necessario
fare sostituire il volante, il cruscotto,
parti della pannellatura, le guarni‐
zioni delle portiere, le maniglie e i
sedili.
Non apportare modifiche ai compo‐
nenti del sistema airbag, in quanto
ciò invalida il permesso di circola‐
zione del veicolo.
Spia v dei sistemi airbag 3 100.
Sistemi di sicurezza per bambini
sul sedile del passeggero
anteriore con sistemi airbag
Segnalazione conforme alla norma‐
tiva ECE R94.02:EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsut‐
styr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da

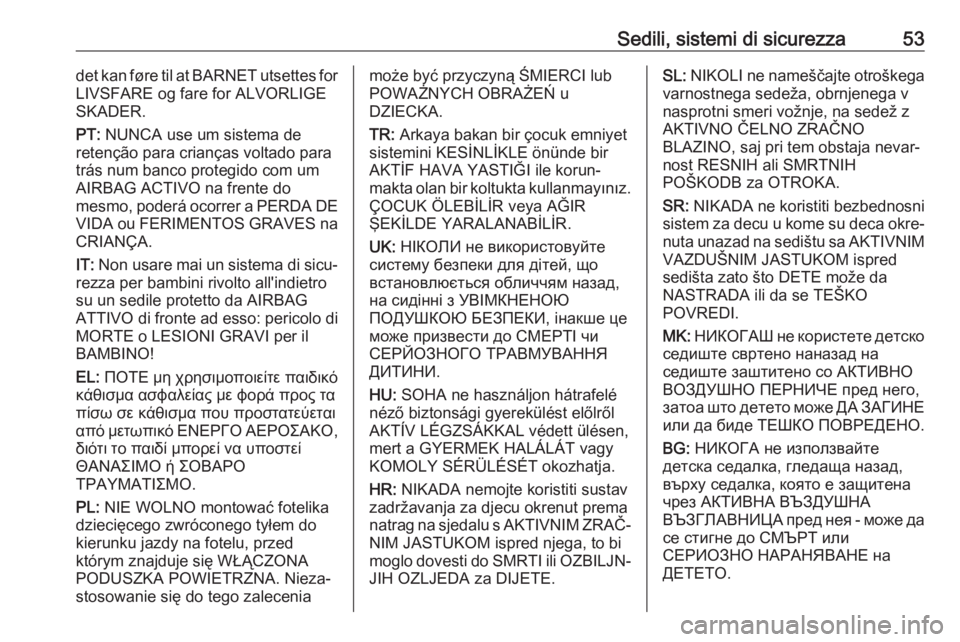

Sedili, sistemi di sicurezza53det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ, διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Nieza‐
stosowanie się do tego zaleceniamoże być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u
DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад, на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.

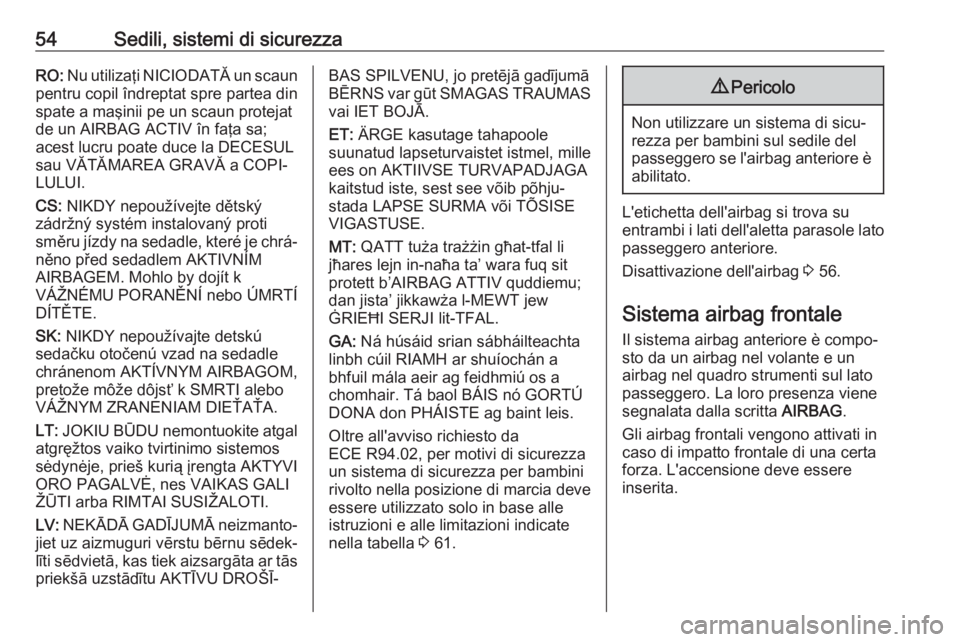

54Sedili, sistemi di sicurezzaRO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.
SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās priekšā uzstādītu AKTĪVU DROŠĪ‐BAS SPILVENU, jo pretējā gadījumāBĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhju‐
stada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.
GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Oltre all'avviso richiesto da
ECE R94.02, per motivi di sicurezza un sistema di sicurezza per bambini
rivolto nella posizione di marcia deve
essere utilizzato solo in base alle
istruzioni e alle limitazioni indicate
nella tabella 3 61.9 Pericolo
Non utilizzare un sistema di sicu‐
rezza per bambini sul sedile del
passeggero se l'airbag anteriore è abilitato.
L'etichetta dell'airbag si trova su
entrambi i lati dell'aletta parasole lato passeggero anteriore.
Disattivazione dell'airbag 3 56.
Sistema airbag frontale Il sistema airbag anteriore è compo‐sto da un airbag nel volante e un
airbag nel quadro strumenti sul lato
passeggero. La loro presenza viene
segnalata dalla scritta AIRBAG.
Gli airbag frontali vengono attivati in
caso di impatto frontale di una certa
forza. L'accensione deve essere
inserita.

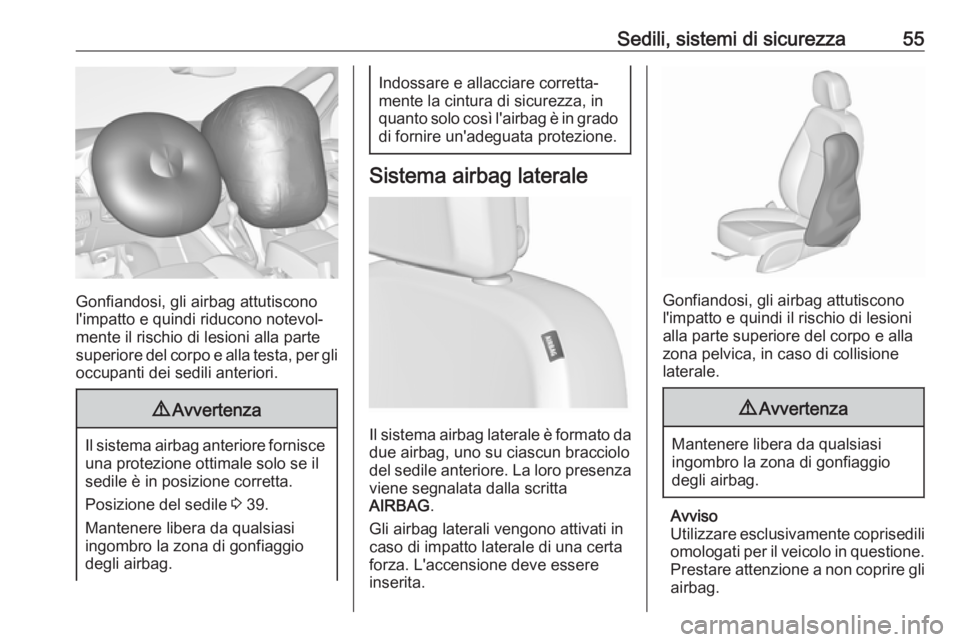

Sedili, sistemi di sicurezza55
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi riducono notevol‐
mente il rischio di lesioni alla parte
superiore del corpo e alla testa, per gli
occupanti dei sedili anteriori.
9 Avvertenza
Il sistema airbag anteriore fornisce
una protezione ottimale solo se il
sedile è in posizione corretta.
Posizione del sedile 3 39.
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Indossare e allacciare corretta‐
mente la cintura di sicurezza, in
quanto solo così l'airbag è in grado di fornire un'adeguata protezione.
Sistema airbag laterale
Il sistema airbag laterale è formato da due airbag, uno su ciascun bracciolo
del sedile anteriore. La loro presenza
viene segnalata dalla scritta
AIRBAG .
Gli airbag laterali vengono attivati in
caso di impatto laterale di una certa
forza. L'accensione deve essere
inserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla parte superiore del corpo e alla
zona pelvica, in caso di collisione
laterale.
9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
Avviso
Utilizzare esclusivamente coprisedili omologati per il veicolo in questione. Prestare attenzione a non coprire gli
airbag.

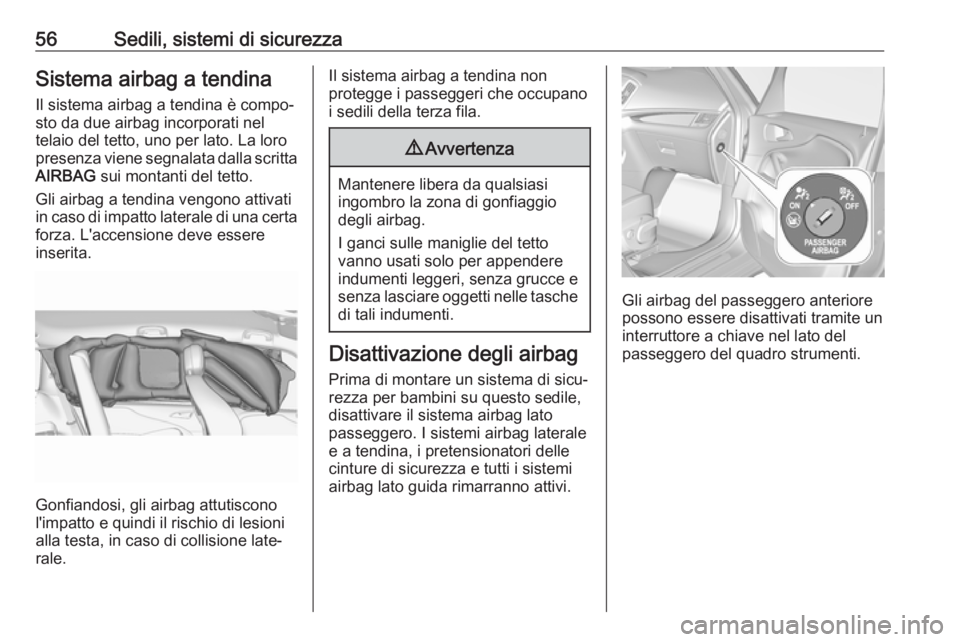

56Sedili, sistemi di sicurezzaSistema airbag a tendinaIl sistema airbag a tendina è compo‐
sto da due airbag incorporati nel
telaio del tetto, uno per lato. La loro
presenza viene segnalata dalla scritta
AIRBAG sui montanti del tetto.
Gli airbag a tendina vengono attivati
in caso di impatto laterale di una certa forza. L'accensione deve essereinserita.
Gonfiandosi, gli airbag attutiscono
l'impatto e quindi il rischio di lesioni
alla testa, in caso di collisione late‐
rale.
Il sistema airbag a tendina non
protegge i passeggeri che occupano
i sedili della terza fila.9 Avvertenza
Mantenere libera da qualsiasi
ingombro la zona di gonfiaggio
degli airbag.
I ganci sulle maniglie del tetto
vanno usati solo per appendere
indumenti leggeri, senza grucce e
senza lasciare oggetti nelle tasche
di tali indumenti.
Disattivazione degli airbag
Prima di montare un sistema di sicu‐
rezza per bambini su questo sedile, disattivare il sistema airbag lato
passeggero. I sistemi airbag laterale
e a tendina, i pretensionatori delle
cinture di sicurezza e tutti i sistemi
airbag lato guida rimarranno attivi.
Gli airbag del passeggero anteriore
possono essere disattivati tramite un
interruttore a chiave nel lato del
passeggero del quadro strumenti.

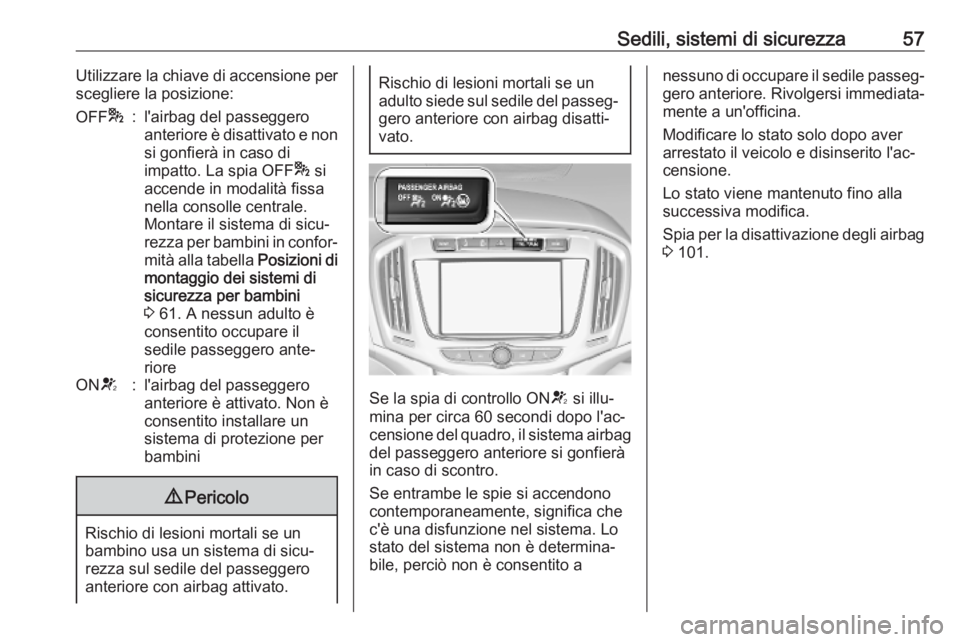

Sedili, sistemi di sicurezza57Utilizzare la chiave di accensione per
scegliere la posizione:OFF *:l'airbag del passeggero
anteriore è disattivato e non si gonfierà in caso di
impatto. La spia OFF * si
accende in modalità fissa
nella consolle centrale.
Montare il sistema di sicu‐
rezza per bambini in confor‐ mità alla tabella Posizioni di
montaggio dei sistemi di
sicurezza per bambini
3 61. A nessun adulto è
consentito occupare il
sedile passeggero ante‐
rioreON V:l'airbag del passeggero
anteriore è attivato. Non è
consentito installare un
sistema di protezione per
bambini9 Pericolo
Rischio di lesioni mortali se un
bambino usa un sistema di sicu‐
rezza sul sedile del passeggero
anteriore con airbag attivato.
Rischio di lesioni mortali se un
adulto siede sul sedile del passeg‐ gero anteriore con airbag disatti‐
vato.
Se la spia di controllo ON V si illu‐
mina per circa 60 secondi dopo l'ac‐ censione del quadro, il sistema airbag
del passeggero anteriore si gonfierà
in caso di scontro.
Se entrambe le spie si accendono
contemporaneamente, significa che
c'è una disfunzione nel sistema. Lo
stato del sistema non è determina‐
bile, perciò non è consentito a
nessuno di occupare il sedile passeg‐ gero anteriore. Rivolgersi immediata‐ mente a un'officina.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione.
Lo stato viene mantenuto fino alla
successiva modifica.
Spia per la disattivazione degli airbag
3 101.

58Sedili, sistemi di sicurezzaSistemi di sicurezza perbambini9 Pericolo
Se si utilizza un sistema di sicu‐
rezza per bambini rivolto all'indie‐
tro e posizionato sul sedile del
passeggero anteriore, il sistema
airbag del sedile del passeggero
anteriore deve essere disattivato.
Questo vale anche per certi
sistemi di sicurezza per bambini
rivolti in avanti come indicato nelle tabelle 3 61.
Disattivazione airbag 3 56, Targhetta
airbag 3 51.
Consigliamo un sicurezza per
bambini predisposto appositamente
per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Prima di fissare un seggiolino per
bambini, regolare il poggiatesta nella
posizione d'uso 3 37.
Quando si impiega un sistema di sicu‐
rezza per bambini, osservare le
seguenti istruzioni d'uso e di montag‐
gio e quelle in dotazione del sistema
di sicurezza stesso.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-TetherCintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio. A seconda della dimen‐
sione del sistema di sicurezza per
bambini utilizzato, fino a due di questi
sistemi possono essere fissati ai
sedili laterali della seconda e della terza fila. Una volta fissato il sistema
di sicurezza per bambini, è necessa‐
rio stringere la cintura di sicurezza.
3 61.
ISOFIX attacchi
