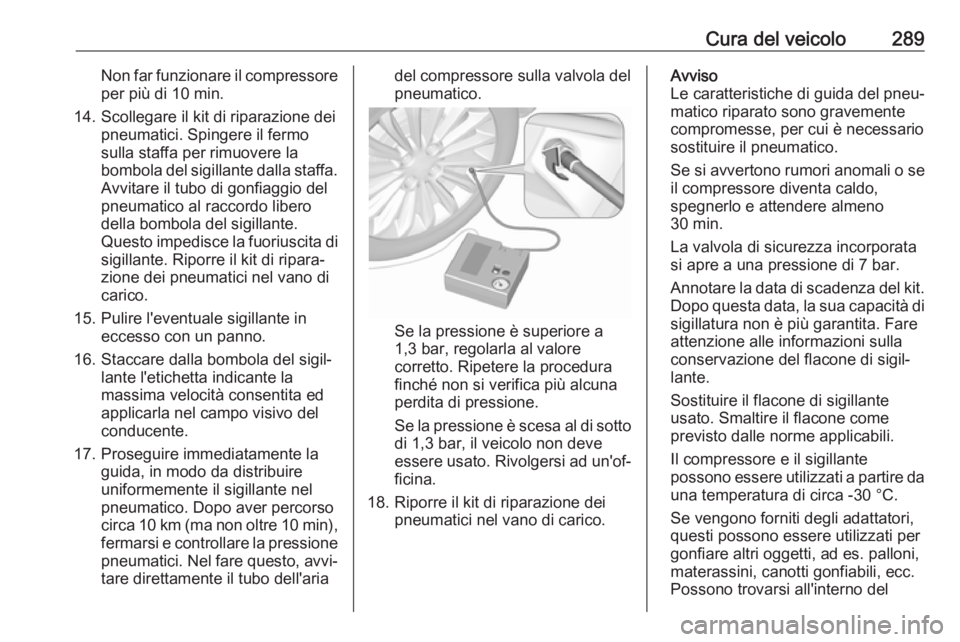

Cura del veicolo289Non far funzionare il compressoreper più di 10 min.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la
bombola del sigillante dalla staffa.
Avvitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante.
Questo impedisce la fuoriuscita di sigillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di
carico.
15. Pulire l'eventuale sigillante in eccesso con un panno.
16. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la
massima velocità consentita ed
applicarla nel campo visivo del
conducente.
17. Proseguire immediatamente la guida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 10 km (ma non oltre 10 min ),
fermarsi e controllare la pressione
pneumatici. Nel fare questo, avvi‐ tare direttamente il tubo dell'ariadel compressore sulla valvola del
pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐
ficina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si avvertono rumori anomali o se
il compressore diventa caldo,
spegnerlo e attendere almeno
30 min.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Annotare la data di scadenza del kit. Dopo questa data, la sua capacità disigillatura non è più garantita. Fare
attenzione alle informazioni sulla
conservazione del flacone di sigil‐
lante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Se vengono forniti degli adattatori,
questi possono essere utilizzati per
gonfiare altri oggetti, ad es. palloni,
materassini, canotti gonfiabili, ecc.
Possono trovarsi all'interno del

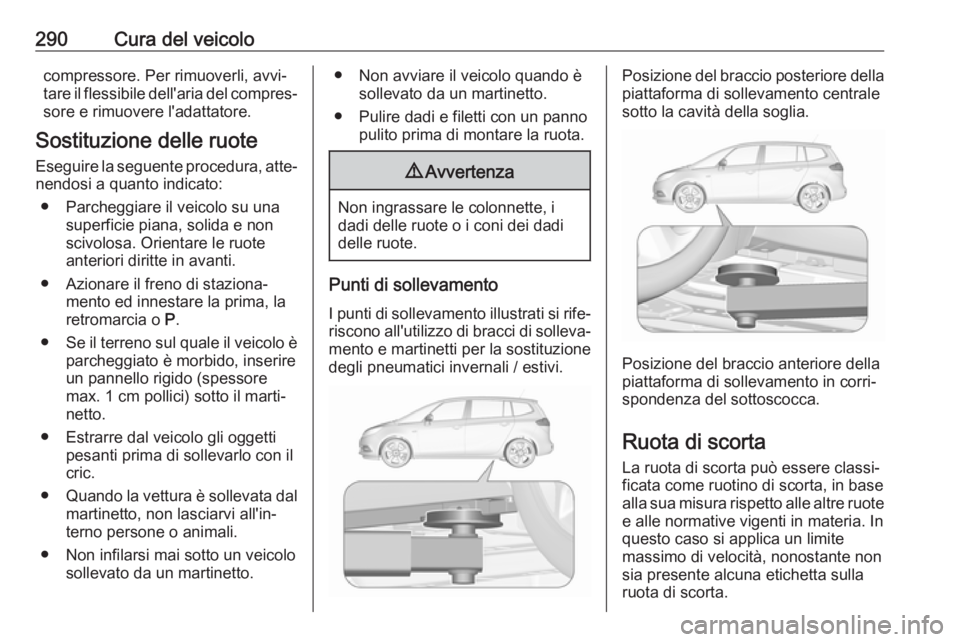

290Cura del veicolocompressore. Per rimuoverli, avvi‐
tare il flessibile dell'aria del compres‐ sore e rimuovere l'adattatore.
Sostituzione delle ruote Eseguire la seguente procedura, atte‐nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Azionare il freno di staziona‐ mento ed innestare la prima, la
retromarcia o P.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm pollici) sotto il marti‐
netto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.● Non avviare il veicolo quando èsollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
Punti di sollevamento
I punti di sollevamento illustrati si rife‐ riscono all'utilizzo di bracci di solleva‐mento e martinetti per la sostituzione
degli pneumatici invernali / estivi.
Posizione del braccio posteriore della
piattaforma di sollevamento centrale
sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
La ruota di scorta può essere classi‐
ficata come ruotino di scorta, in base
alla sua misura rispetto alle altre ruote
e alle normative vigenti in materia. In
questo caso si applica un limite
massimo di velocità, nonostante non
sia presente alcuna etichetta sulla
ruota di scorta.

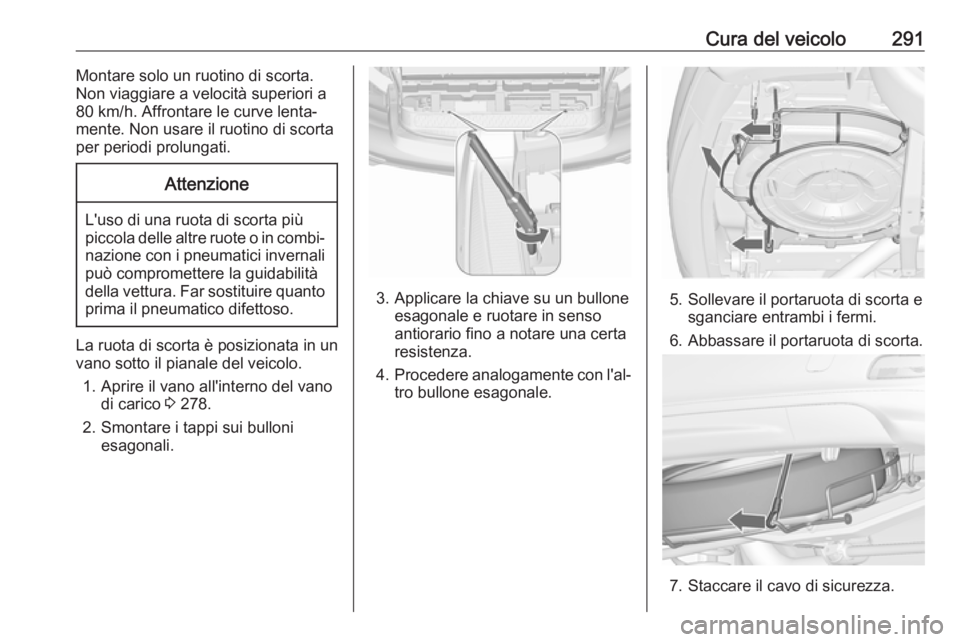

Cura del veicolo291Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è posizionata in un
vano sotto il pianale del veicolo.
1. Aprire il vano all'interno del vano di carico 3 278.
2. Smontare i tappi sui bulloni esagonali.
3. Applicare la chiave su un bulloneesagonale e ruotare in senso
antiorario fino a notare una certa
resistenza.
4. Procedere analogamente con l'al‐
tro bullone esagonale.5. Sollevare il portaruota di scorta e sganciare entrambi i fermi.
6. Abbassare il portaruota di scorta.
7. Staccare il cavo di sicurezza.

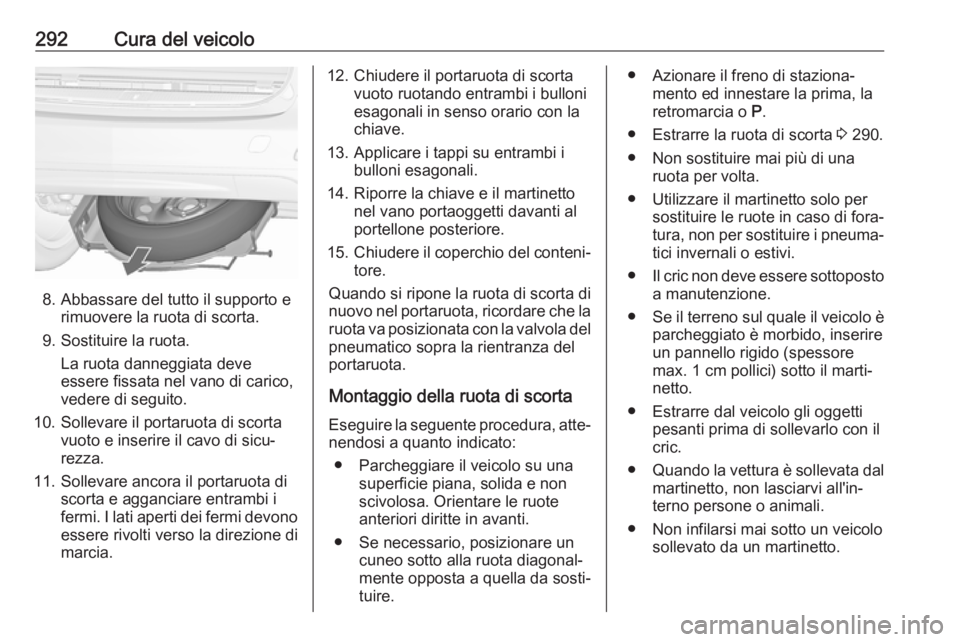

292Cura del veicolo
8. Abbassare del tutto il supporto erimuovere la ruota di scorta.
9. Sostituire la ruota. La ruota danneggiata deve
essere fissata nel vano di carico,
vedere di seguito.
10. Sollevare il portaruota di scorta vuoto e inserire il cavo di sicu‐
rezza.
11. Sollevare ancora il portaruota di scorta e agganciare entrambi i
fermi. I lati aperti dei fermi devono essere rivolti verso la direzione di
marcia.
12. Chiudere il portaruota di scorta vuoto ruotando entrambi i bulloniesagonali in senso orario con la
chiave.
13. Applicare i tappi su entrambi i bulloni esagonali.
14. Riporre la chiave e il martinetto nel vano portaoggetti davanti al
portellone posteriore.
15. Chiudere il coperchio del conteni‐
tore.
Quando si ripone la ruota di scorta di nuovo nel portaruota, ricordare che la
ruota va posizionata con la valvola del
pneumatico sopra la rientranza del
portaruota.
Montaggio della ruota di scortaEseguire la seguente procedura, atte‐nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Se necessario, posizionare un cuneo sotto alla ruota diagonal‐
mente opposta a quella da sosti‐
tuire.● Azionare il freno di staziona‐ mento ed innestare la prima, la
retromarcia o P.
● Estrarre la ruota di scorta 3 290.
● Non sostituire mai più di una ruota per volta.
● Utilizzare il martinetto solo per sostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello rigido (spessore max. 1 cm pollici) sotto il marti‐
netto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐
terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.

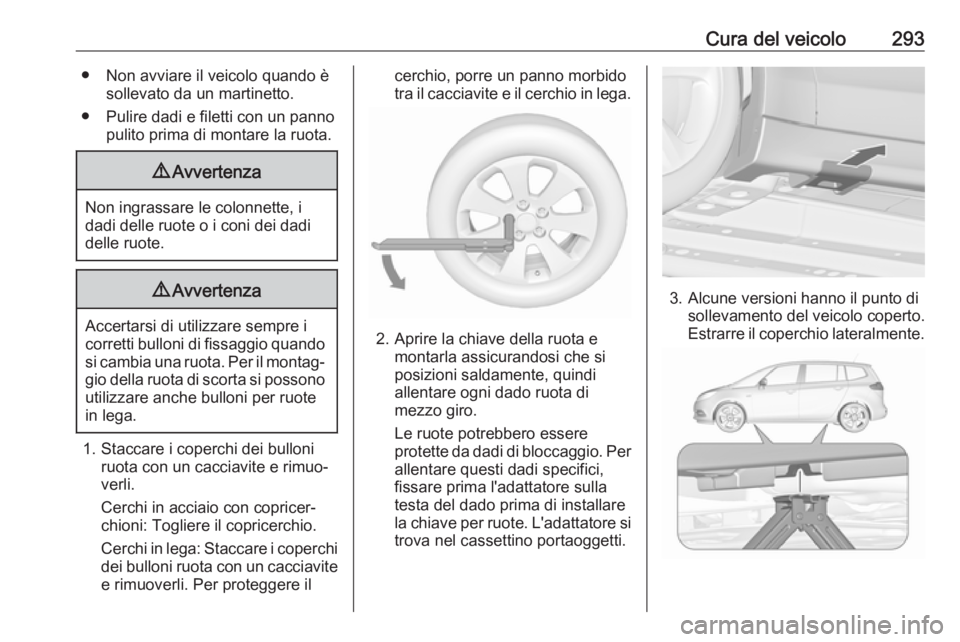

Cura del veicolo293● Non avviare il veicolo quando èsollevato da un martinetto.
● Pulire dadi e filetti con un panno pulito prima di montare la ruota.9Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
9 Avvertenza
Accertarsi di utilizzare sempre i
corretti bulloni di fissaggio quando si cambia una ruota. Per il montag‐
gio della ruota di scorta si possono utilizzare anche bulloni per ruote
in lega.
1. Staccare i coperchi dei bulloni ruota con un cacciavite e rimuo‐
verli.
Cerchi in acciaio con copricer‐
chioni: Togliere il copricerchio.
Cerchi in lega: Staccare i coperchi
dei bulloni ruota con un cacciavite
e rimuoverli. Per proteggere il
cerchio, porre un panno morbido
tra il cacciavite e il cerchio in lega.
2. Aprire la chiave della ruota e montarla assicurandosi che si
posizioni saldamente, quindi
allentare ogni dado ruota di
mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per
allentare questi dadi specifici,
fissare prima l'adattatore sulla
testa del dado prima di installare
la chiave per ruote. L'adattatore si trova nel cassettino portaoggetti.
3. Alcune versioni hanno il punto di sollevamento del veicolo coperto.
Estrarre il coperchio lateralmente.

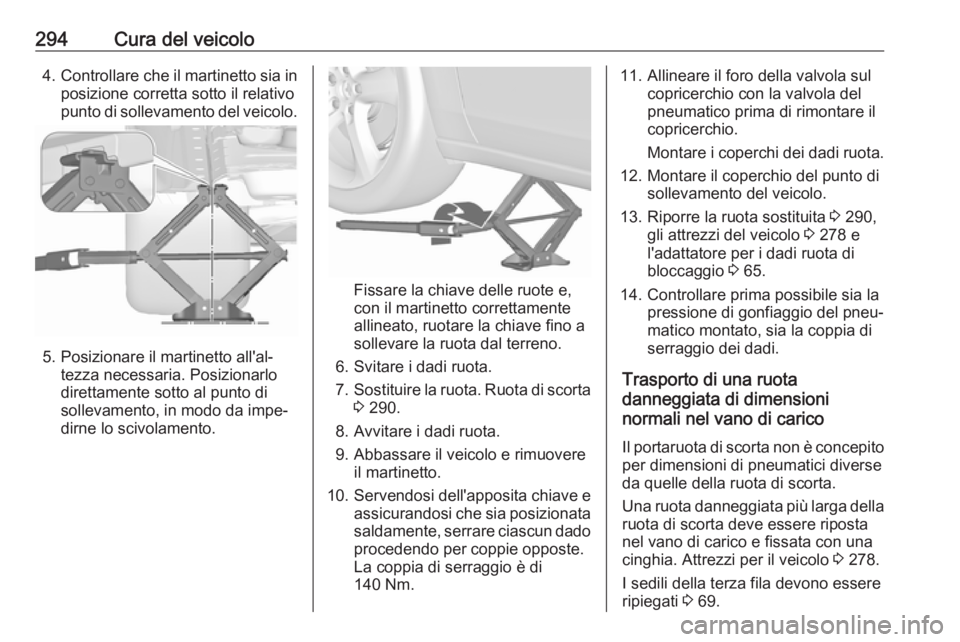

294Cura del veicolo4.Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
5. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
6. Svitare i dadi ruota.
7. Sostituire la ruota. Ruota di scorta
3 290.
8. Avvitare i dadi ruota.
9. Abbassare il veicolo e rimuovere il martinetto.
10. Servendosi dell'apposita chiave e
assicurandosi che sia posizionata
saldamente, serrare ciascun dado procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
11. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
12. Montare il coperchio del punto di sollevamento del veicolo.
13. Riporre la ruota sostituita 3 290,
gli attrezzi del veicolo 3 278 e
l'adattatore per i dadi ruota di
bloccaggio 3 65.
14. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Trasporto di una ruota
danneggiata di dimensioni
normali nel vano di carico
Il portaruota di scorta non è concepito
per dimensioni di pneumatici diverse
da quelle della ruota di scorta.
Una ruota danneggiata più larga della
ruota di scorta deve essere riposta
nel vano di carico e fissata con una
cinghia. Attrezzi per il veicolo 3 278.
I sedili della terza fila devono essere
ripiegati 3 69.

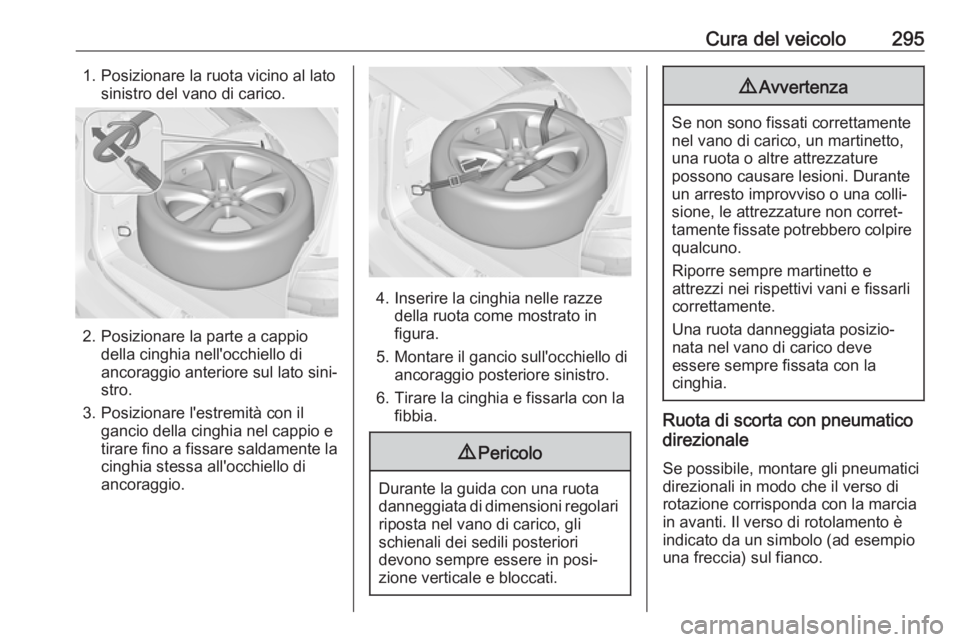

Cura del veicolo2951. Posizionare la ruota vicino al latosinistro del vano di carico.
2. Posizionare la parte a cappiodella cinghia nell'occhiello di
ancoraggio anteriore sul lato sini‐
stro.
3. Posizionare l'estremità con il gancio della cinghia nel cappio e
tirare fino a fissare saldamente la
cinghia stessa all'occhiello di ancoraggio.
4. Inserire la cinghia nelle razze della ruota come mostrato in
figura.
5. Montare il gancio sull'occhiello di ancoraggio posteriore sinistro.
6. Tirare la cinghia e fissarla con la fibbia.
9 Pericolo
Durante la guida con una ruota
danneggiata di dimensioni regolari riposta nel vano di carico, gli
schienali dei sedili posteriori
devono sempre essere in posi‐
zione verticale e bloccati.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature
possono causare lesioni. Durante
un arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e
attrezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve
essere sempre fissata con la
cinghia.
Ruota di scorta con pneumatico
direzionale
Se possibile, montare gli pneumatici
direzionali in modo che il verso di
rotazione corrisponda con la marcia
in avanti. Il verso di rotolamento è indicato da un simbolo (ad esempio
una freccia) sul fianco.

296Cura del veicoloMontando pneumatici direzionali al
contrario, tenere presente quanto segue:
● La guidabilità può risultare compromessa. Far sostituire o
riparare quanto prima possibile lo
pneumatico difettoso e montarlo
al posto della ruota di scorta.
● Guidare con particolare atten‐ zione su strade con fondo stra‐
dale bagnato o innevato.Avviamento di
emergenza
Non avviare il veicolo con il caricabat‐
teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.
Non avviare il veicolo con il caricabat‐ teria rapido.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria veicolo a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐
mento, sbrinare la batteria
veicolo.
● Indossare occhiali e indumenti protettivi durante la manipola‐
zione della batteria.
● Utilizzare una batteria veicolo di soccorso con la stessa tensione
nominale (12 Volt). E una capa‐
cità (Ah) non molto inferiore a
quella della batteria veicolo
scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
(25 mm 2
per i
motori diesel).

Cura del veicolo297●Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria durante la procedura di avvia‐
mento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
● Durante l'avviamento di emer‐ genza i veicoli non devono
entrare in contatto tra di loro.
● Azionare il freno di staziona‐ mento e mettere il cambio in folle
o in P se il veicolo ha il cambio
automatico.
● Aprire la copertura di protezione dei morsetti positivi del veicolo
nel vano motore e della batteria
di riserva del veicolo.

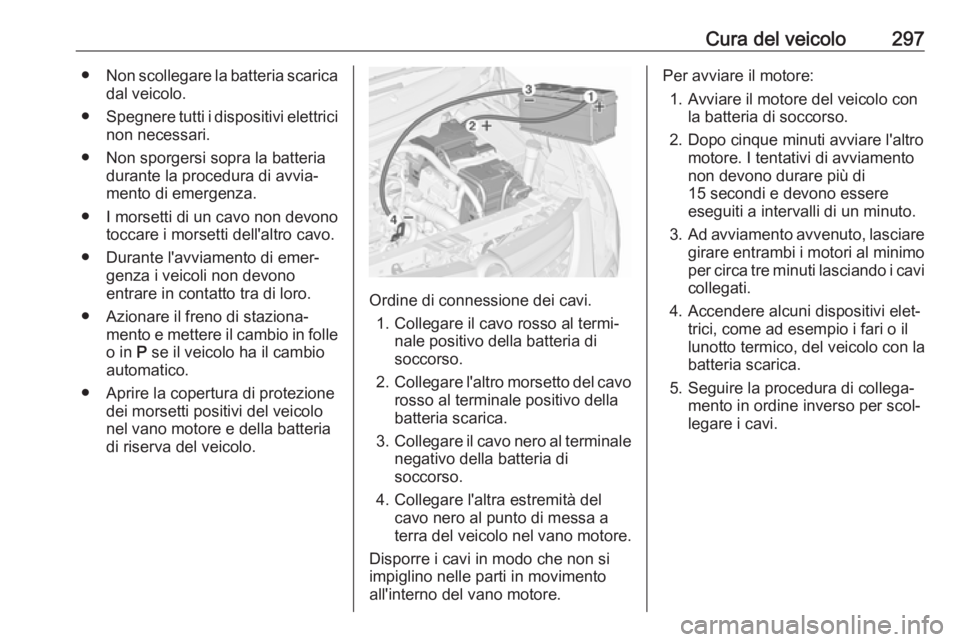

Ordine di connessione dei cavi.
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.
3. Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altra estremità del cavo nero al punto di messa a
terra del veicolo nel vano motore.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore:
1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo cinque minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di un minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimoper circa tre minuti lasciando i cavi
collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.

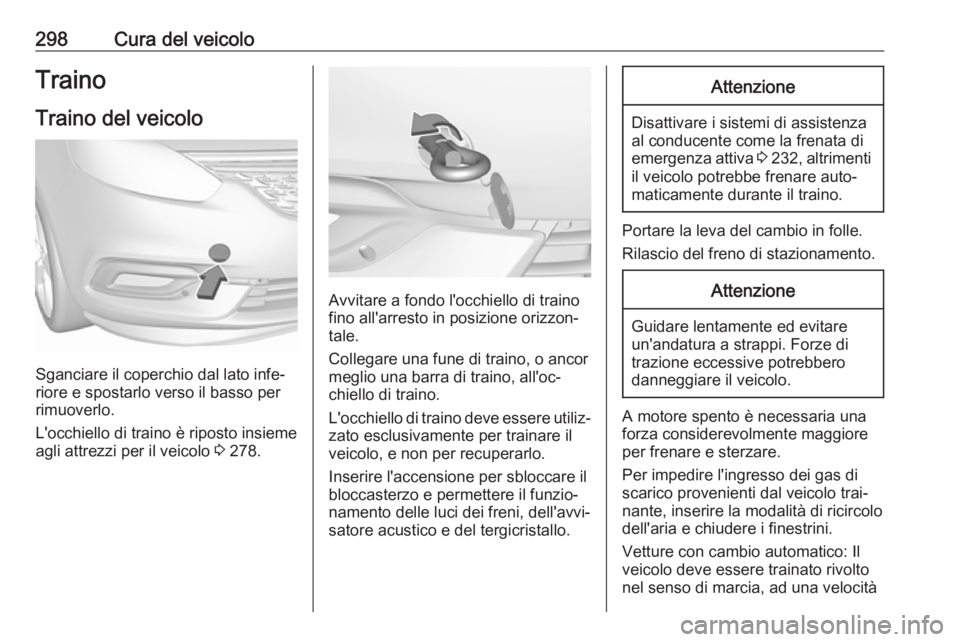

298Cura del veicoloTrainoTraino del veicolo
Sganciare il coperchio dal lato infe‐
riore e spostarlo verso il basso per
rimuoverlo.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 278.
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere utiliz‐ zato esclusivamente per trainare ilveicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristallo.
Attenzione
Disattivare i sistemi di assistenza
al conducente come la frenata di
emergenza attiva 3 232 , altrimenti
il veicolo potrebbe frenare auto‐
maticamente durante il traino.
Portare la leva del cambio in folle.
Rilascio del freno di stazionamento.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini.
Vetture con cambio automatico: Il
veicolo deve essere trainato rivolto
nel senso di marcia, ad una velocità
