OPEL ZAFIRA C 2019 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2019, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2019Pages: 343, PDF Dimensioni: 9.34 MB
Page 251 of 343

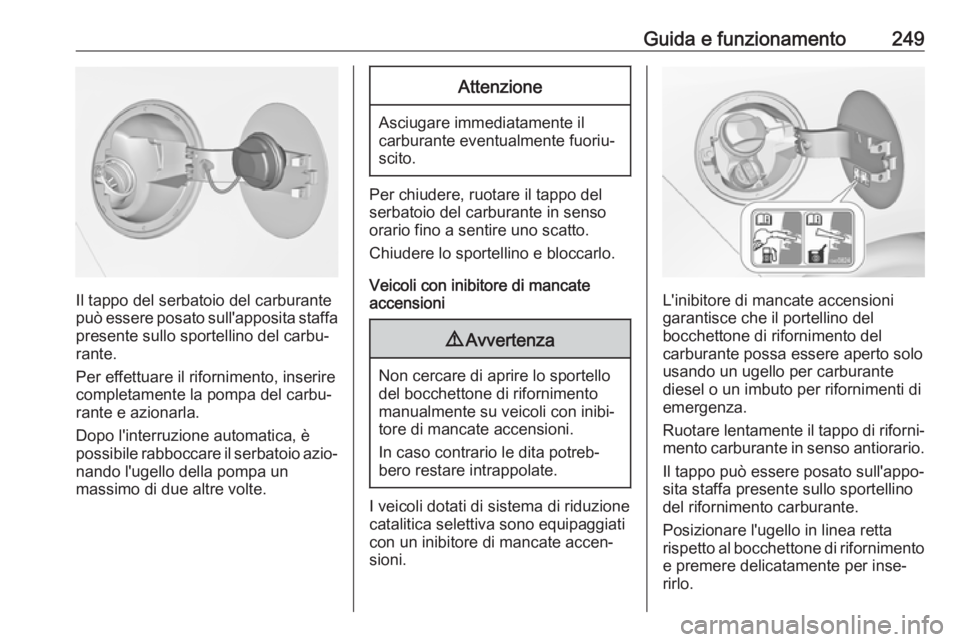

Guida e funzionamento249
Il tappo del serbatoio del carburante
può essere posato sull'apposita staffa presente sullo sportellino del carbu‐
rante.
Per effettuare il rifornimento, inserire
completamente la pompa del carbu‐ rante e azionarla.
Dopo l'interruzione automatica, è
possibile rabboccare il serbatoio azio‐
nando l'ugello della pompa un
massimo di due altre volte.
Attenzione
Asciugare immediatamente il
carburante eventualmente fuoriu‐ scito.
Per chiudere, ruotare il tappo del
serbatoio del carburante in senso
orario fino a sentire uno scatto.
Chiudere lo sportellino e bloccarlo.
Veicoli con inibitore di mancate
accensioni
9 Avvertenza
Non cercare di aprire lo sportello
del bocchettone di rifornimento
manualmente su veicoli con inibi‐
tore di mancate accensioni.
In caso contrario le dita potreb‐
bero restare intrappolate.
I veicoli dotati di sistema di riduzione
catalitica selettiva sono equipaggiati
con un inibitore di mancate accen‐ sioni.
L'inibitore di mancate accensioni
garantisce che il portellino del
bocchettone di rifornimento del
carburante possa essere aperto solo usando un ugello per carburante
diesel o un imbuto per rifornimenti di
emergenza.
Ruotare lentamente il tappo di riforni‐
mento carburante in senso antiorario.
Il tappo può essere posato sull'appo‐
sita staffa presente sullo sportellino
del rifornimento carburante.
Posizionare l'ugello in linea retta
rispetto al bocchettone di rifornimento e premere delicatamente per inse‐
rirlo.
Page 252 of 343

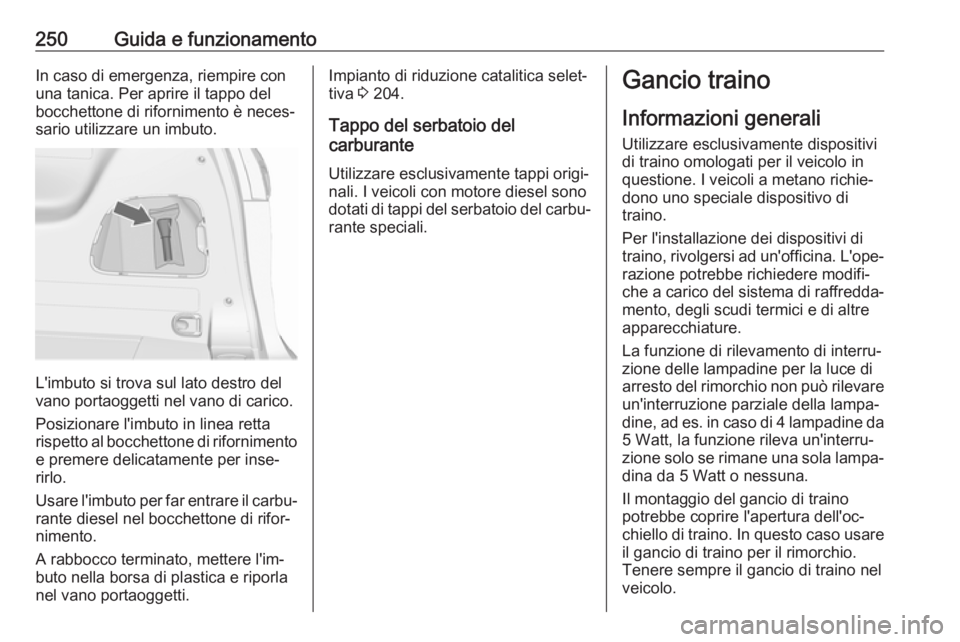

250Guida e funzionamentoIn caso di emergenza, riempire con
una tanica. Per aprire il tappo del
bocchettone di rifornimento è neces‐
sario utilizzare un imbuto.
L'imbuto si trova sul lato destro del
vano portaoggetti nel vano di carico.
Posizionare l'imbuto in linea retta
rispetto al bocchettone di rifornimento e premere delicatamente per inse‐
rirlo.
Usare l'imbuto per far entrare il carbu‐ rante diesel nel bocchettone di rifor‐
nimento.
A rabbocco terminato, mettere l'im‐
buto nella borsa di plastica e riporla nel vano portaoggetti.
Impianto di riduzione catalitica selet‐
tiva 3 204.
Tappo del serbatoio del
carburante
Utilizzare esclusivamente tappi origi‐
nali. I veicoli con motore diesel sono
dotati di tappi del serbatoio del carbu‐ rante speciali.Gancio traino
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. I veicoli a metano richie‐
dono uno speciale dispositivo di
traino.
Per l'installazione dei dispositivi di
traino, rivolgersi ad un'officina. L'ope‐
razione potrebbe richiedere modifi‐
che a carico del sistema di raffredda‐ mento, degli scudi termici e di altreapparecchiature.
La funzione di rilevamento di interru‐ zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di 4 lampadine da
5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐ dina da 5 Watt o nessuna.
Il montaggio del gancio di traino
potrebbe coprire l'apertura dell'oc‐
chiello di traino. In questo caso usare il gancio di traino per il rimorchio.
Tenere sempre il gancio di traino nel veicolo.
Page 253 of 343

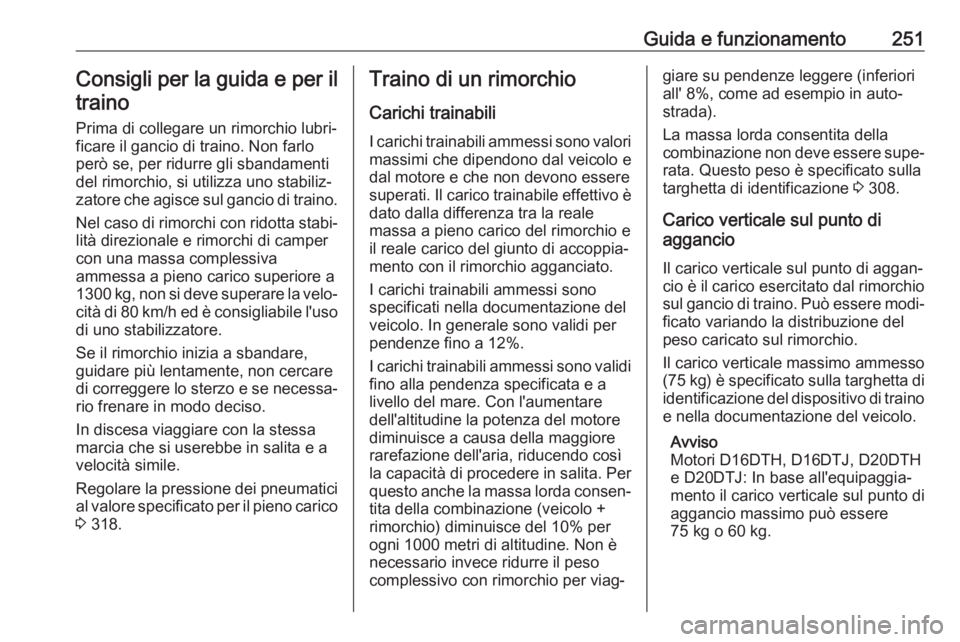

Guida e funzionamento251Consigli per la guida e per iltraino
Prima di collegare un rimorchio lubri‐
ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e rimorchi di camper
con una massa complessiva
ammessa a pieno carico superiore a
1300 kg, non si deve superare la velo‐
cità di 80 km/h ed è consigliabile l'uso
di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico
3 318.Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a 12%.
I carichi trainabili ammessi sono validi
fino alla pendenza specificata e a livello del mare. Con l'aumentare
dell'altitudine la potenza del motore
diminuisce a causa della maggiore
rarefazione dell'aria, riducendo così
la capacità di procedere in salita. Per
questo anche la massa lorda consen‐
tita della combinazione (veicolo +
rimorchio) diminuisce del 10% per
ogni 1000 metri di altitudine. Non è
necessario invece ridurre il peso complessivo con rimorchio per viag‐giare su pendenze leggere (inferiori
all' 8%, come ad esempio in auto‐
strada).
La massa lorda consentita della
combinazione non deve essere supe‐ rata. Questo peso è specificato sulla
targhetta di identificazione 3 308.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐ cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di identificazione del dispositivo di traino
e nella documentazione del veicolo.
Avviso
Motori D16DTH, D16DTJ, D20DTH e D20DTJ: In base all'equipaggia‐
mento il carico verticale sul punto di
aggancio massimo può essere
75 kg o 60 kg.
Page 254 of 343

252Guida e funzionamentoCercare sempre di ottenere il carico
massimo, in particolare nel caso di
rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.
Carico sull'asse posteriore Quando il rimorchio è agganciato e il
veicolo trainante è completamente
carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
60 kg e la massa complessiva a pieno
carico di 60 kg. Se si supera il carico
ammesso sull'asse posteriore, la velocità massima consentita è di100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.
Riporre il gancio di traino
Il gancio di traino può essere riposto
nel vano di carico, nella parete destra.
Montaggio del gancio di traino
Sganciare e ripiegare in basso il
giunto di accoppiamento. Rimuovere il tappo di chiusura dall'apertura per il gancio di traino e riporlo.
Page 255 of 343

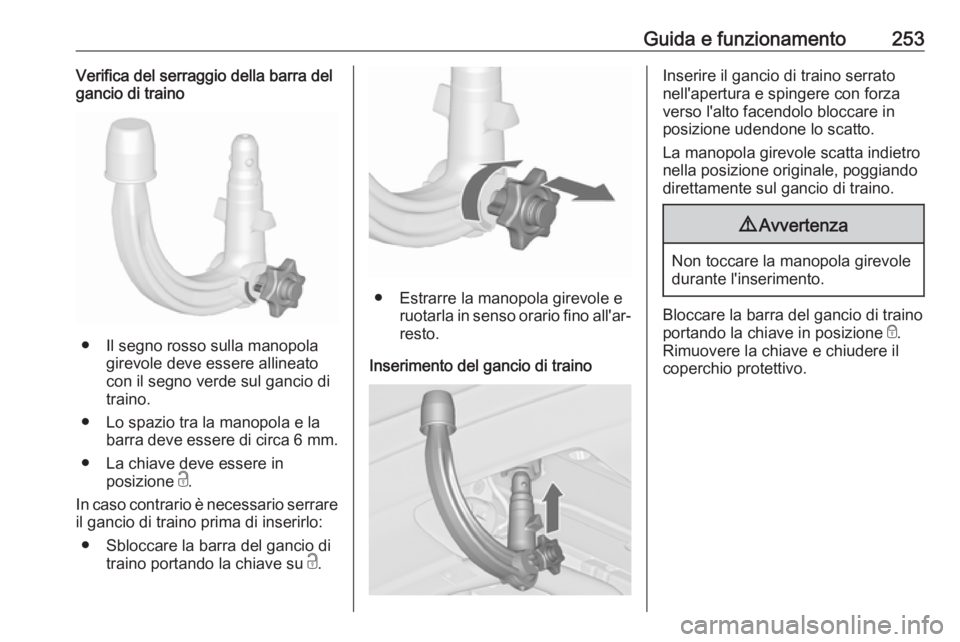

Guida e funzionamento253Verifica del serraggio della barra del
gancio di traino
● Il segno rosso sulla manopola
girevole deve essere allineato
con il segno verde sul gancio di
traino.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posizione c.
In caso contrario è necessario serrare
il gancio di traino prima di inserirlo:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Estrarre la manopola girevole e
ruotarla in senso orario fino all'ar‐resto.
Inserimento del gancio di traino
Inserire il gancio di traino serrato
nell'apertura e spingere con forza
verso l'alto facendolo bloccare in
posizione udendone lo scatto.
La manopola girevole scatta indietro
nella posizione originale, poggiando
direttamente sul gancio di traino.9 Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Rimuovere la chiave e chiudere il
coperchio protettivo.
Page 256 of 343

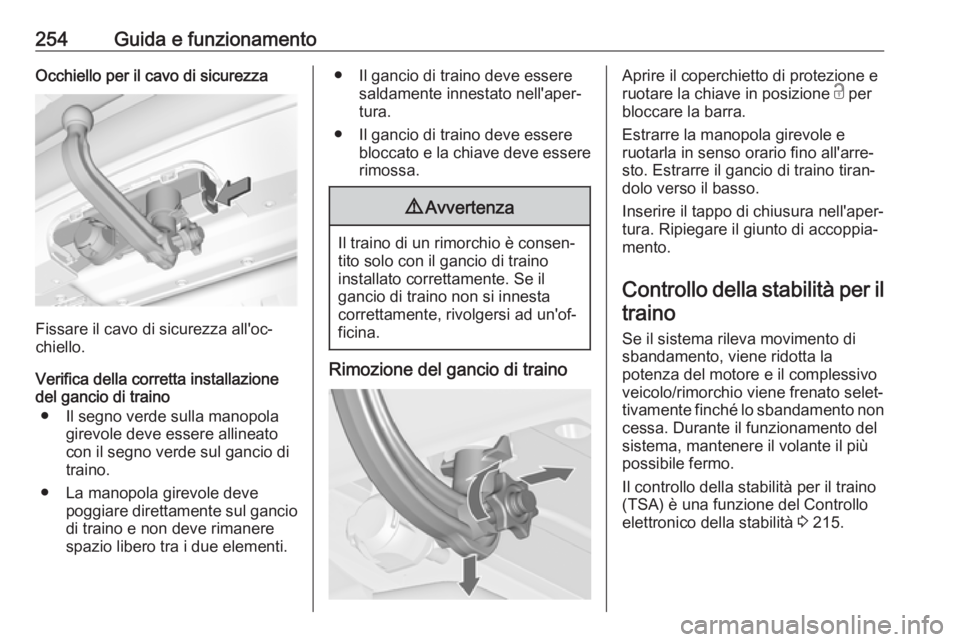

254Guida e funzionamentoOcchiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Verifica della corretta installazione
del gancio di traino
● Il segno verde sulla manopola girevole deve essere allineato
con il segno verde sul gancio di
traino.
● La manopola girevole deve poggiare direttamente sul gancio
di traino e non deve rimanere
spazio libero tra i due elementi.
● Il gancio di traino deve essere saldamente innestato nell'aper‐
tura.
● Il gancio di traino deve essere bloccato e la chiave deve essererimossa.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Rimozione del gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Estrarre la manopola girevole e
ruotarla in senso orario fino all'arre‐ sto. Estrarre il gancio di traino tiran‐
dolo verso il basso.
Inserire il tappo di chiusura nell'aper‐
tura. Ripiegare il giunto di accoppia‐ mento.
Controllo della stabilità per il traino
Se il sistema rileva movimento di sbandamento, viene ridotta la
potenza del motore e il complessivo
veicolo/rimorchio viene frenato selet‐
tivamente finché lo sbandamento non
cessa. Durante il funzionamento del
sistema, mantenere il volante il più
possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Controllo
elettronico della stabilità 3 215.
Page 257 of 343

Cura del veicolo255Cura del veicoloInformazioni generali.................256
Accessori e modifiche alla vettura .................................... 256
Rimessaggio del veicolo ..........256
Demolizione dei veicoli ............257
Controlli del veicolo ....................257
Esecuzione dei lavori ..............257
Cofano ..................................... 257
Olio motore .............................. 258
Liquido di raffreddamento del motore .................................... 259
Liquido per il servosterzo ........260
Liquido di lavaggio ...................261
Freni ........................................ 261
Liquido dei freni .......................261
Batteria veicolo ........................262
Spurgo del sistema di alimentazione diesel ...............263
Sostituzione delle spazzole tergicristalli ............................. 264
Sostituzione delle lampadine .....264
Fari alogeni .............................. 264
Fari LED .................................. 267
Fendinebbia anteriori ...............267
Luci posteriori .......................... 268Indicatori di direzione laterali ...270
Luci della targa ........................ 271
Luci interne .............................. 271
Illuminazione del quadro strumenti ................................. 271
Impianto elettrico .......................272
Fusibili ..................................... 272
Scatola portafusibili nel vano motore .................................... 273
Scatola portafusibili nel quadro strumenti ................................. 275
Scatola portafusibili nel vano di carico ...................................... 276
Attrezzi per il veicolo ..................278
Attrezzi .................................... 278
Ruote e pneumatici ....................279
Pneumatici invernali ................279
Denominazione dei pneumatici .............................. 279
Pressione dei pneumatici ........279
Sistema di monitoraggio pressione pneumatici .............281
Profondità del battistrada ........285
Cambio di misura dei pneumatici e dei cerchi ............................. 285
Copricerchi .............................. 286
Catene da neve .......................286
Kit di riparazione dei pneumatici .............................. 286Sostituzione delle ruote ...........290
Ruota di scorta ........................ 290
Avviamento di emergenza .........296
Traino ......................................... 298
Traino del veicolo ....................298
Traino di un altro veicolo .........299
Cura delle parti esterne e in‐
terne ........................................... 300
Cura delle parti esterne ...........300
Cura dell'abitacolo ...................302
Page 258 of 343

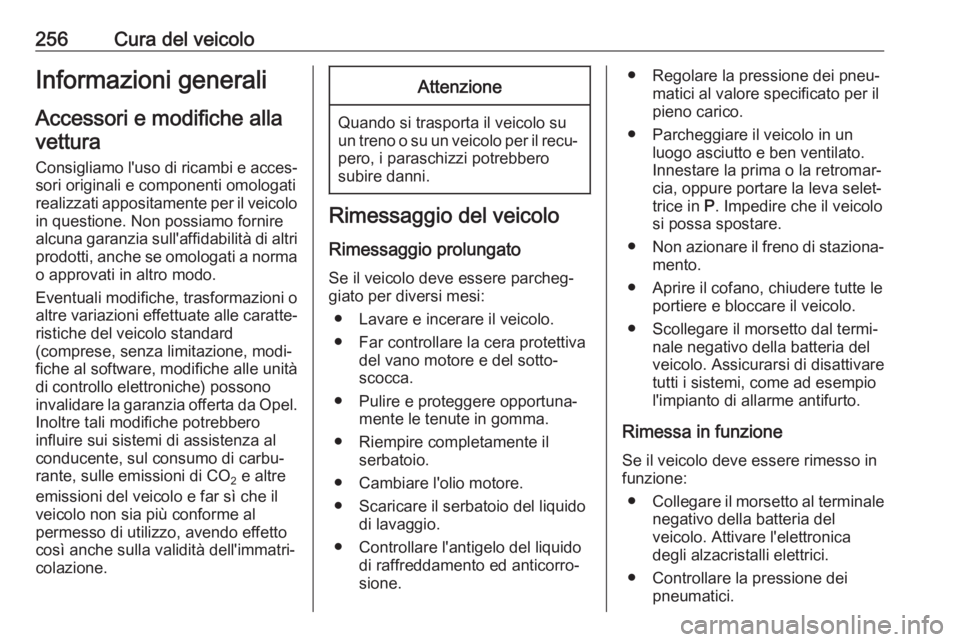

256Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Eventuali modifiche, trasformazioni o
altre variazioni effettuate alle caratte‐
ristiche del veicolo standard
(comprese, senza limitazione, modi‐
fiche al software, modifiche alle unità
di controllo elettroniche) possono
invalidare la garanzia offerta da Opel.
Inoltre tali modifiche potrebbero
influire sui sistemi di assistenza al
conducente, sul consumo di carbu‐
rante, sulle emissioni di CO 2 e altre
emissioni del veicolo e far sì che il veicolo non sia più conforme al
permesso di utilizzo, avendo effetto
così anche sulla validità dell'immatri‐ colazione.Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il recu‐ pero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Riempire completamente il serbatoio.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per ilpieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato.
Innestare la prima o la retromar‐
cia, oppure portare la leva selet‐
trice in P. Impedire che il veicolo
si possa spostare.
● Non azionare il freno di staziona‐
mento.
● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in
funzione:
● Collegare il morsetto al terminale
negativo della batteria del
veicolo. Attivare l'elettronica
degli alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
Page 259 of 343

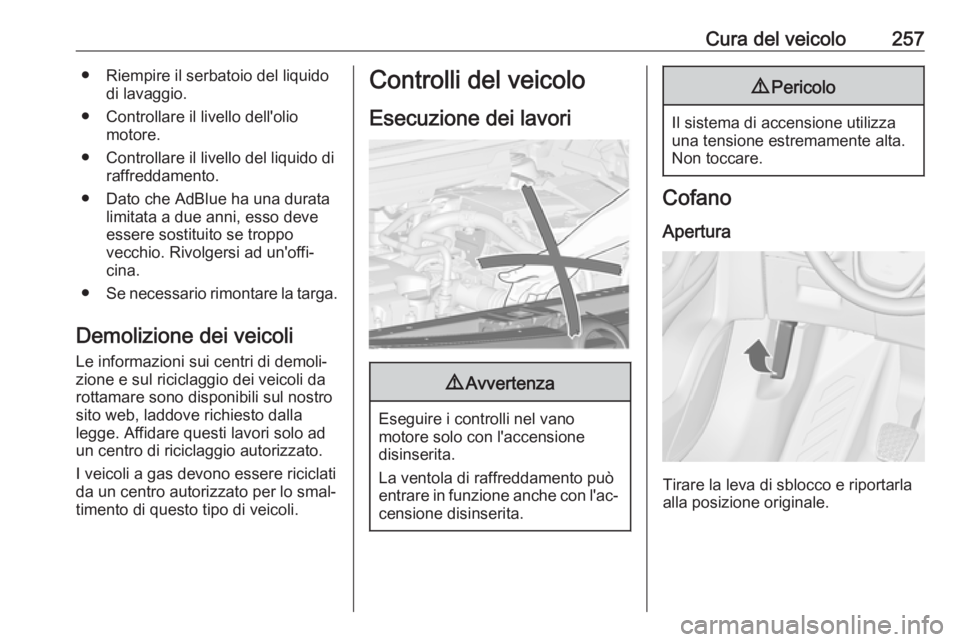

Cura del veicolo257● Riempire il serbatoio del liquidodi lavaggio.
● Controllare il livello dell'olio motore.
● Controllare il livello del liquido di raffreddamento.
● Dato che AdBlue ha una durata limitata a due anni, esso deve
essere sostituito se troppo
vecchio. Rivolgersi ad un'offi‐ cina.
● Se necessario rimontare la targa.
Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.
I veicoli a gas devono essere riciclati da un centro autorizzato per lo smal‐timento di questo tipo di veicoli.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano
motore solo con l'accensione
disinserita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐ censione disinserita.
9 Pericolo
Il sistema di accensione utilizza
una tensione estremamente alta.
Non toccare.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.
Page 260 of 343

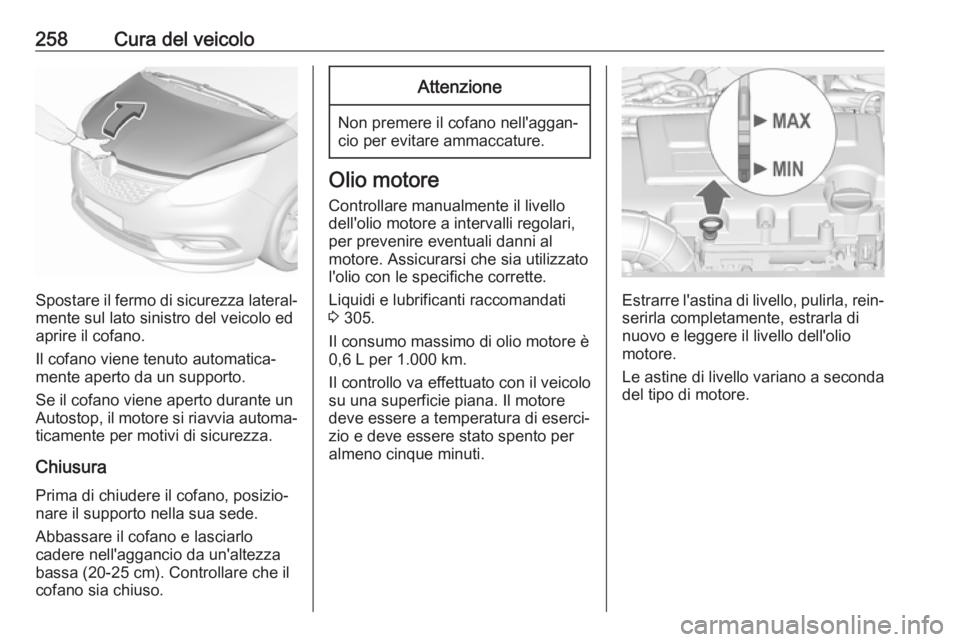

258Cura del veicolo
Spostare il fermo di sicurezza lateral‐mente sul lato sinistro del veicolo ed
aprire il cofano.
Il cofano viene tenuto automatica‐
mente aperto da un supporto.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐
ticamente per motivi di sicurezza.
Chiusura Prima di chiudere il cofano, posizio‐
nare il supporto nella sua sede.
Abbassare il cofano e lasciarlo
cadere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Attenzione
Non premere il cofano nell'aggan‐
cio per evitare ammaccature.
Olio motore
Controllare manualmente il livello
dell'olio motore a intervalli regolari,
per prevenire eventuali danni al
motore. Assicurarsi che sia utilizzato
l'olio con le specifiche corrette.
Liquidi e lubrificanti raccomandati
3 305.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.
Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per
almeno cinque minuti.
Estrarre l'astina di livello, pulirla, rein‐ serirla completamente, estrarla di
nuovo e leggere il livello dell'olio
motore.
Le astine di livello variano a seconda
del tipo di motore.
