OPEL ZAFIRA C 2019 Manuale di uso e manutenzione (in Italian)

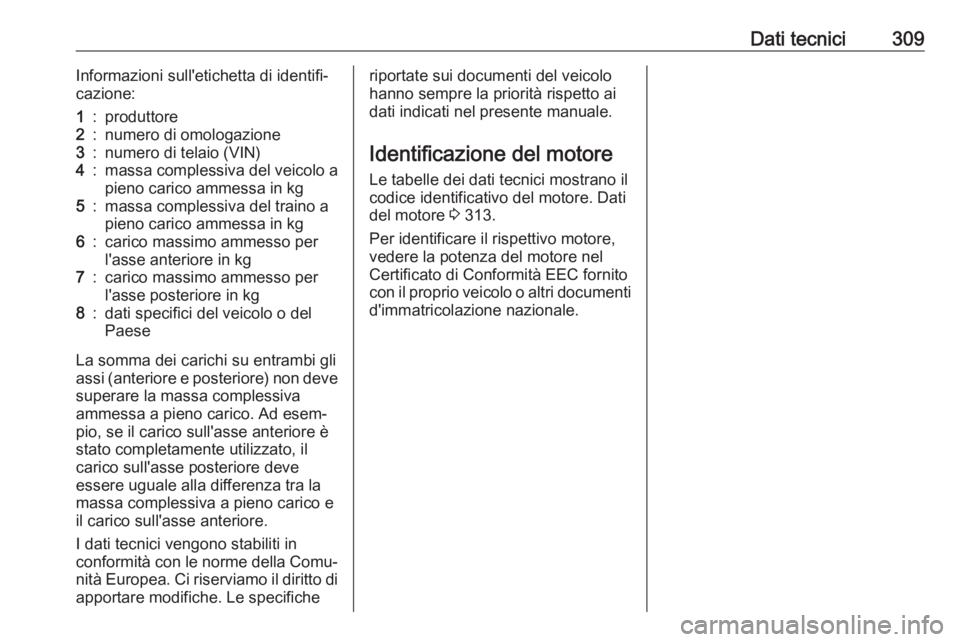

Dati tecnici309Informazioni sull'etichetta di identifi‐
cazione:1:produttore2:numero di omologazione3:numero di telaio (VIN)4:massa complessiva del veicolo a
pieno carico ammessa in kg5:massa complessiva del traino a
pieno carico ammessa in kg6:carico massimo ammesso per
l'asse anteriore in kg7:carico massimo ammesso per
l'asse posteriore in kg8:dati specifici del veicolo o del
Paese
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva
ammessa a pieno carico. Ad esem‐ pio, se il carico sull'asse anteriore èstato completamente utilizzato, il
carico sull'asse posteriore deve
essere uguale alla differenza tra la
massa complessiva a pieno carico e
il carico sull'asse anteriore.
I dati tecnici vengono stabiliti in
conformità con le norme della Comu‐
nità Europea. Ci riserviamo il diritto di
apportare modifiche. Le specifiche
riportate sui documenti del veicolo
hanno sempre la priorità rispetto ai
dati indicati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 313.
Per identificare il rispettivo motore,
vedere la potenza del motore nel
Certificato di Conformità EEC fornito
con il proprio veicolo o altri documenti d'immatricolazione nazionale.

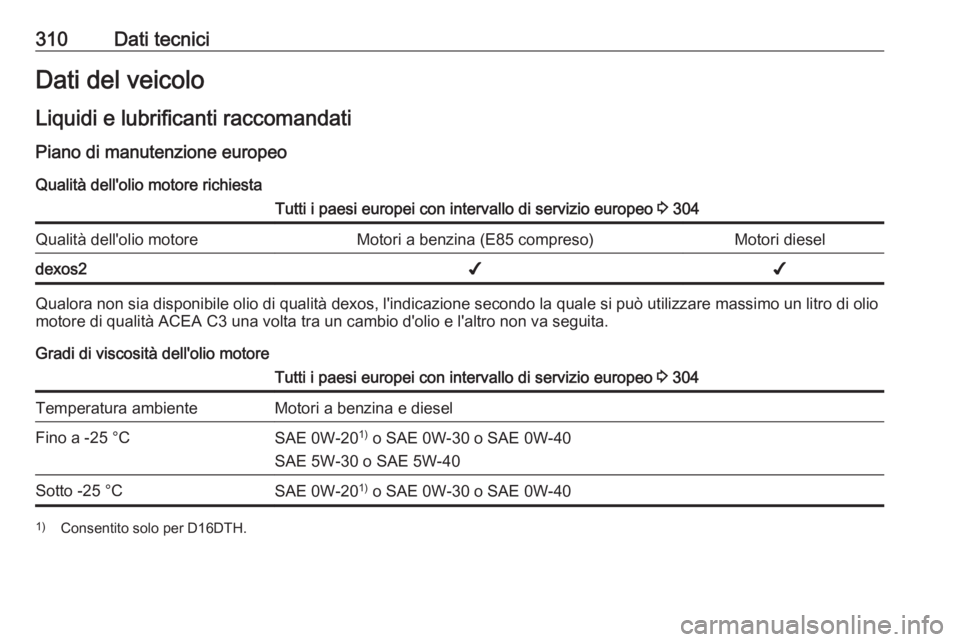

310Dati tecniciDati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo 3 304Qualità dell'olio motoreMotori a benzina (E85 compreso)Motori dieseldexos2✔✔
Qualora non sia disponibile olio di qualità dexos, l'indicazione secondo la quale si può utilizzare massimo un litro di olio
motore di qualità ACEA C3 una volta tra un cambio d'olio e l'altro non va seguita.
Gradi di viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo 3 304Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 0W-20 1)
o SAE 0W-30 o SAE 0W-40
SAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-20 1)
o SAE 0W-30 o SAE 0W-401) Consentito solo per D16DTH.

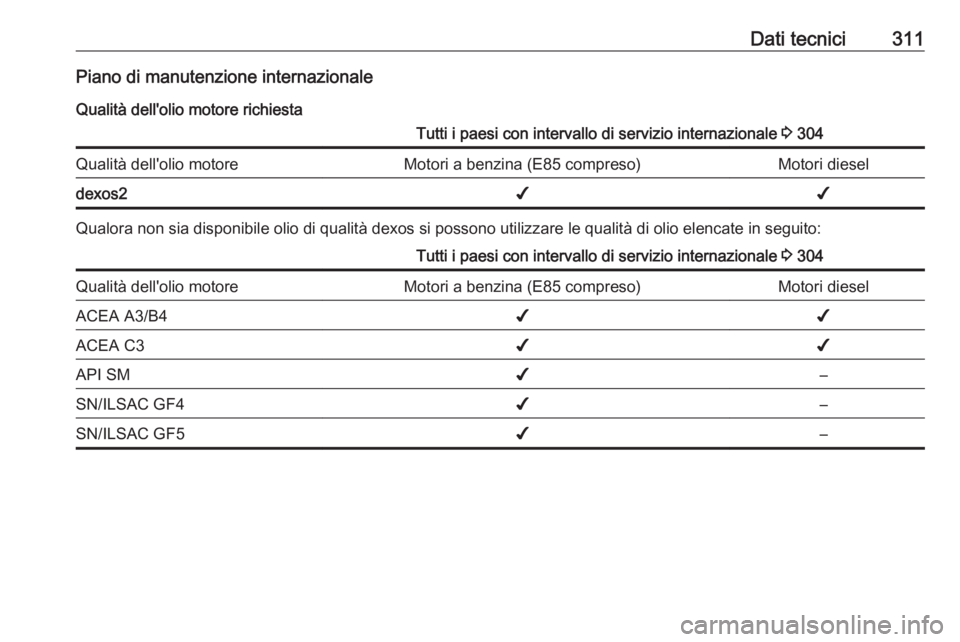

Dati tecnici311Piano di manutenzione internazionaleQualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale 3 304Qualità dell'olio motoreMotori a benzina (E85 compreso)Motori dieseldexos2✔✔
Qualora non sia disponibile olio di qualità dexos si possono utilizzare le qualità di olio elencate in seguito:
Tutti i paesi con intervallo di servizio internazionale 3 304Qualità dell'olio motoreMotori a benzina (E85 compreso)Motori dieselACEA A3/B4✔✔ACEA C3✔✔API SM✔–SN/ILSAC GF4✔–SN/ILSAC GF5✔–

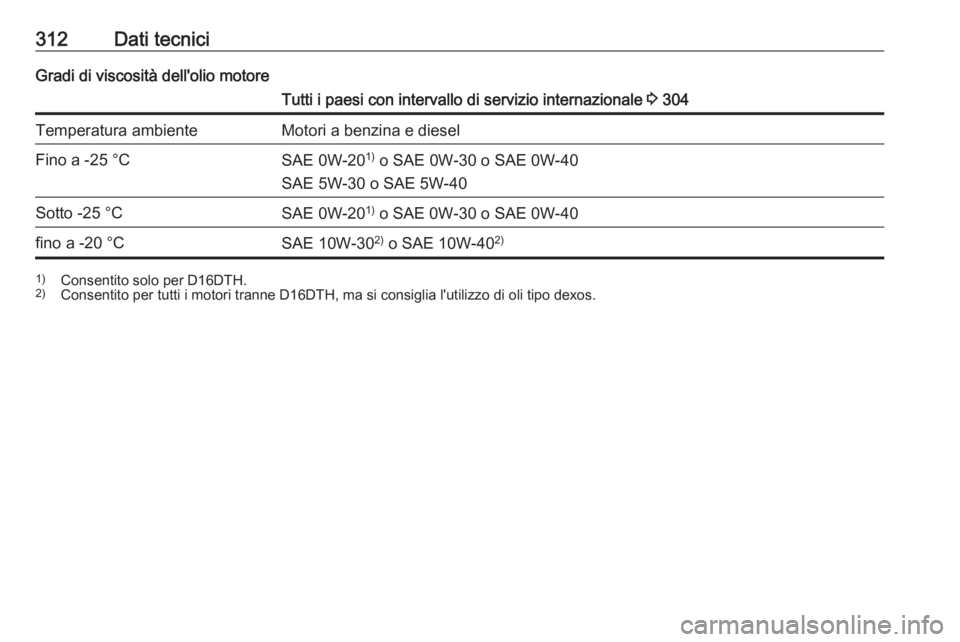

312Dati tecniciGradi di viscosità dell'olio motoreTutti i paesi con intervallo di servizio internazionale 3 304Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 0W-20 1)
o SAE 0W-30 o SAE 0W-40
SAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-20 1)
o SAE 0W-30 o SAE 0W-40fino a -20 °CSAE 10W-30 2)
o SAE 10W-40 2)1)
Consentito solo per D16DTH.
2) Consentito per tutti i motori tranne D16DTH, ma si consiglia l'utilizzo di oli tipo dexos.

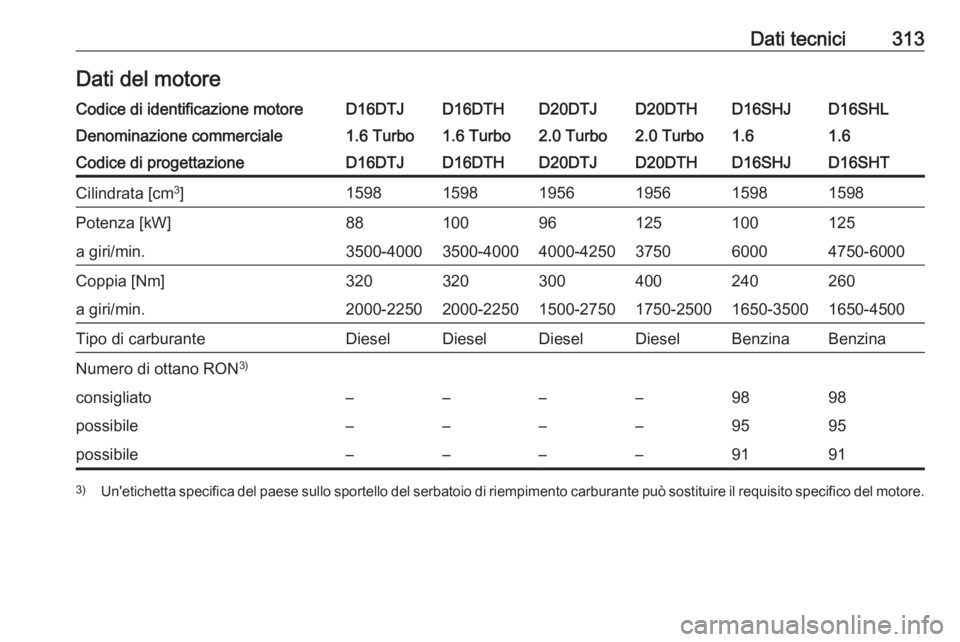

Dati tecnici313Dati del motoreCodice di identificazione motoreD16DTJD16DTHD20DTJD20DTHD16SHLD16SHJDenominazione commerciale1.6 Turbo1.6 Turbo2.0 Turbo2.0 Turbo1.61.6Codice di progettazioneD16DTJD16DTHD20DTJD20DTHD16SHTD16SHJCilindrata [cm3
]159815981956195615981598Potenza [kW]8810096125125100a giri/min.3500-40003500-40004000-425037504750-60006000Coppia [Nm]320320300400260240a giri/min.2000-22502000-22501500-27501750-25001650-45001650-3500Tipo di carburanteDieselDieselDieselDieselBenzinaBenzinaNumero di ottano RON 3)consigliato––––9898possibile––––9595possibile––––91913)
Un'etichetta specifica del paese sullo sportello del serbatoio di riempimento carburante può sostituire il requisito specifico del motore.

314Dati tecniciPrestazioniMotoreD16DTJD16DTHD20DTJD20DTHD16SHL-D16SHJVelocità massima4)
[km/h]Cambio manuale190195–210210195Cambio automatico––210190–1904) La velocità massima indicata può essere raggiunta al valore di massa a vuoto (senza conducente) più un carico utile di 200 kg.
Eventuali equipaggiamenti opzionali possono ridurre la velocità massima specificata.

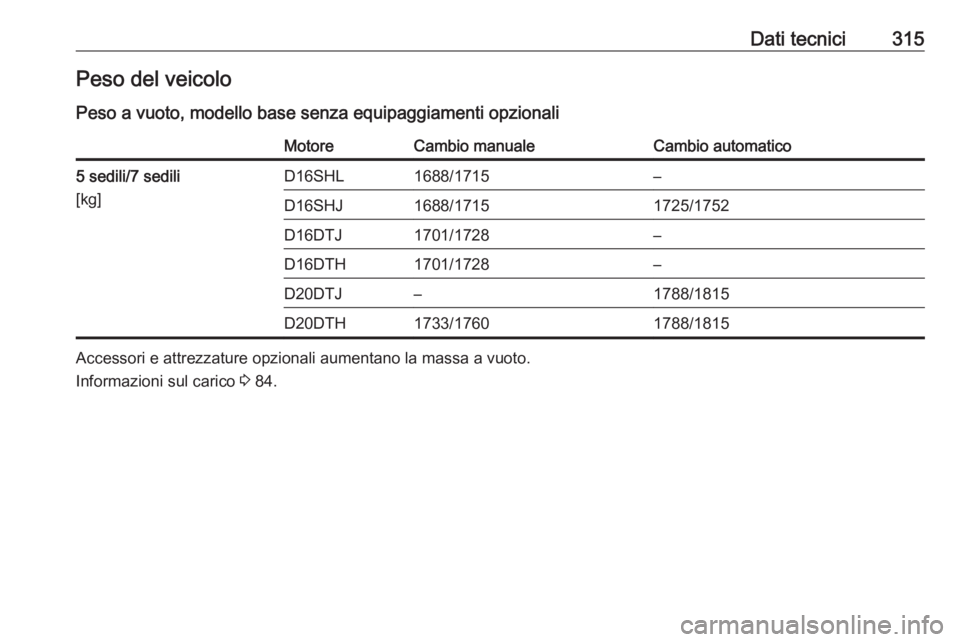

Dati tecnici315Peso del veicoloPeso a vuoto, modello base senza equipaggiamenti opzionaliMotoreCambio manualeCambio automatico5 sedili/7 sedili
[kg]D16SHL1688/1715–D16SHJ1688/17151725/1752D16DTJ1701/1728–D16DTH1701/1728–D20DTJ–1788/1815D20DTH1733/17601788/1815
Accessori e attrezzature opzionali aumentano la massa a vuoto.
Informazioni sul carico 3 84.

316Dati tecniciDimensioni del veicoloLunghezza [mm]4666Larghezza con gli specchietti retrovisori esterni ripiegati [mm]1928Larghezza con due specchietti retrovisori esterni [mm]2100Altezza (senza antenna) [mm]1620 - 1710Lunghezza del vano di carico con sedili della terza fila ripiegati [mm]1094Lunghezza del vano di carico con sedili della seconda e terza fila ripiegati [mm]1842Larghezza vano di carico [mm]1057Altezza vano di carico [mm]840Passo [mm]2760Diametro di sterzata [m]11,9CapacitàOlio motoreMotoreD16SHJ,
D16SHLD16DTJ,
D16DTHD20DTH,
D20DTJincluso filtro [l]5,55,05,25Tra MIN e MAX [l]1,01,01,0

Dati tecnici317Serbatoio del carburanteBenzina/diesel, quantità di rifornimento [l]58
Serbatoio AdBlue
AdBlue, quantità di rifornimento [l]7,5 / 12,5

318Dati tecniciPressione dei pneumaticiComfort max. 3 personeECO con max. 3 personeA pieno caricoMotorePneumaticiAnt.Post.Ant.Post.Ant.Post.[kPa/bar]
([psi])[kPa/bar]
([psi])[kPa/bar] ([psi])[kPa/bar] ([psi])[kPa/bar]
([psi])[kPa/bar]
([psi])D16DTJ,
D16DTH215/60 R16,260/2,6 (38)240/2,4 (35)280/2,8 (41) 5)280/2,8 (41)5)280/2,8 (41)320/3,2 (46)225/50 R17,235/45 R18,235/40 R19D16SHL,
D16SHJ,
D20DTJ,
D20DTH225/50 R17,260/2,6 (38)240/2,4 (35)280/2,8 (41)280/2,8 (41)280/2,8 (41)320/3,2 (46)235/45 R18,235/40 R19TuttoRuotino di scorta
125/70 R17420/4,2 (61)420/4,2 (61)––420/4,2 (61)420/4,2 (61)5) In abbinamento con pneumatici a bassissima resistenza di rotazione: 300/3,0 (43).
