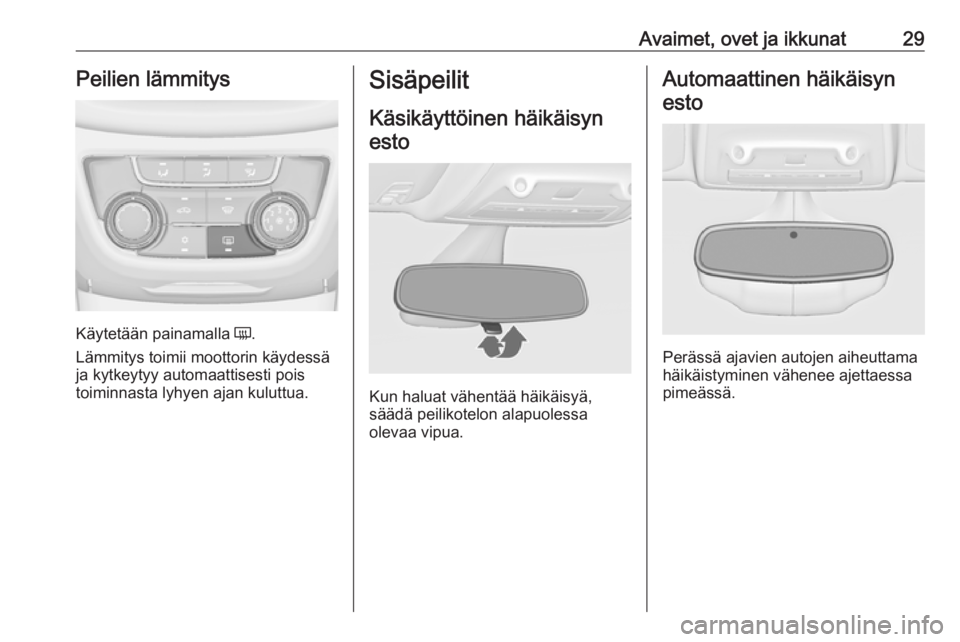

Page 31 of 323
Avaimet, ovet ja ikkunat29Peilien lämmitys
Käytetään painamalla Ü.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Sisäpeilit
Käsikäyttöinen häikäisyn esto
Kun haluat vähentää häikäisyä,
säädä peilikotelon alapuolessa
olevaa vipua.
Automaattinen häikäisyn
esto
Perässä ajavien autojen aiheuttama
häikäistyminen vähenee ajettaessa
pimeässä.

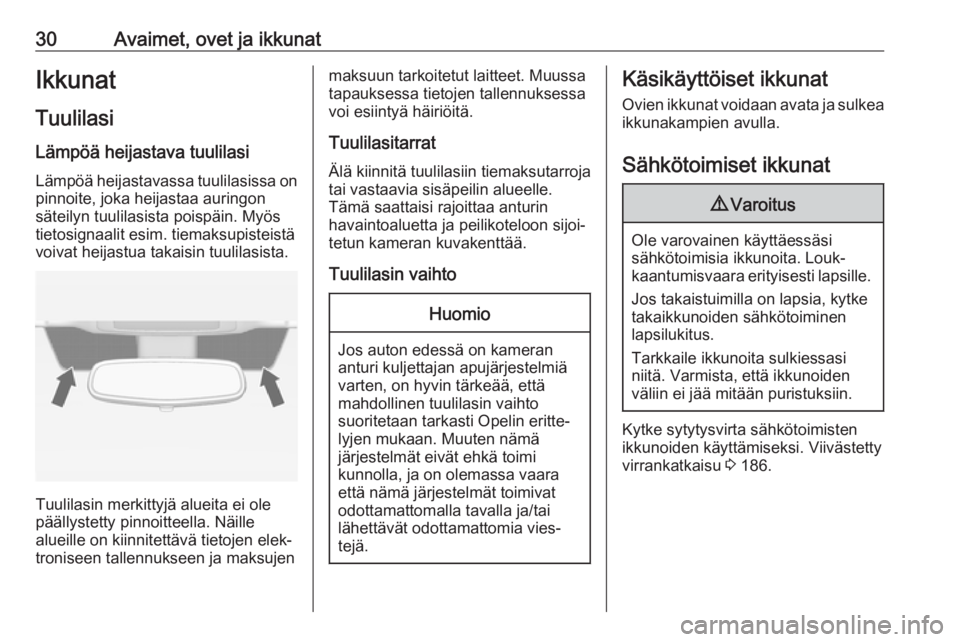

Page 32 of 323
30Avaimet, ovet ja ikkunatIkkunat
Tuulilasi Lämpöä heijastava tuulilasi
Lämpöä heijastavassa tuulilasissa on pinnoite, joka heijastaa auringon
säteilyn tuulilasista poispäin. Myös
tietosignaalit esim. tiemaksupisteistä
voivat heijastua takaisin tuulilasista.
Tuulilasin merkittyjä alueita ei ole
päällystetty pinnoitteella. Näille
alueille on kiinnitettävä tietojen elek‐ troniseen tallennukseen ja maksujen
maksuun tarkoitetut laitteet. Muussa
tapauksessa tietojen tallennuksessa
voi esiintyä häiriöitä.
Tuulilasitarrat Älä kiinnitä tuulilasiin tiemaksutarroja
tai vastaavia sisäpeilin alueelle.
Tämä saattaisi rajoittaa anturin
havaintoaluetta ja peilikoteloon sijoi‐
tetun kameran kuvakenttää.
Tuulilasin vaihtoHuomio
Jos auton edessä on kameran anturi kuljettajan apujärjestelmiä
varten, on hyvin tärkeää, että
mahdollinen tuulilasin vaihto
suoritetaan tarkasti Opelin eritte‐
lyjen mukaan. Muuten nämä
järjestelmät eivät ehkä toimi
kunnolla, ja on olemassa vaara
että nämä järjestelmät toimivat
odottamattomalla tavalla ja/tai
lähettävät odottamattomia vies‐
tejä.
Käsikäyttöiset ikkunat
Ovien ikkunat voidaan avata ja sulkea
ikkunakampien avulla.
Sähkötoimiset ikkunat9 Varoitus
Ole varovainen käyttäessäsi
sähkötoimisia ikkunoita. Louk‐
kaantumisvaara erityisesti lapsille.
Jos takaistuimilla on lapsia, kytke
takaikkunoiden sähkötoiminen
lapsilukitus.
Tarkkaile ikkunoita sulkiessasi
niitä. Varmista, että ikkunoiden
väliin ei jää mitään puristuksiin.
Kytke sytytysvirta sähkötoimisten
ikkunoiden käyttämiseksi. Viivästetty
virrankatkaisu 3 186.

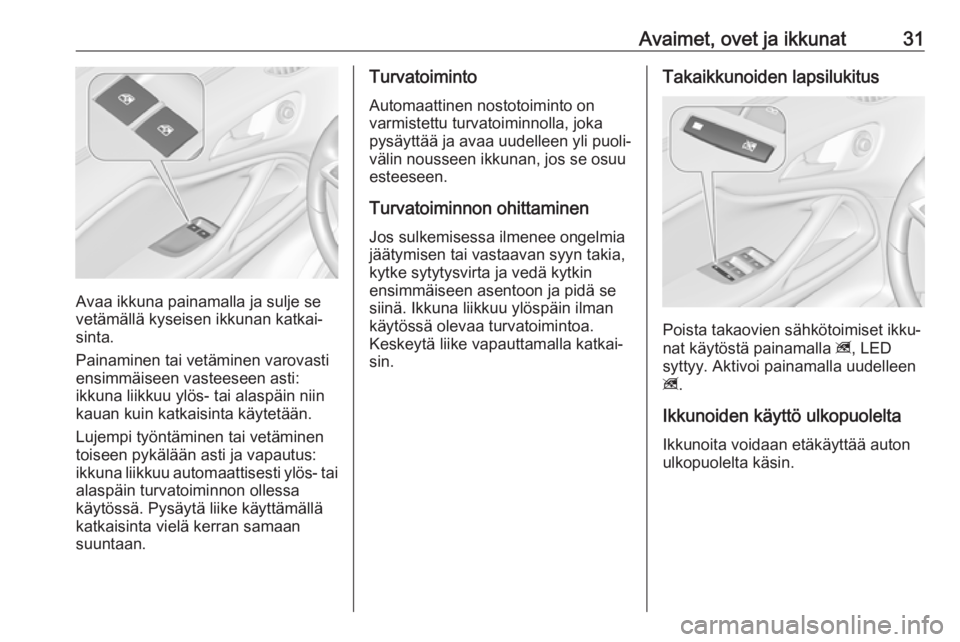

Page 33 of 323
Avaimet, ovet ja ikkunat31
Avaa ikkuna painamalla ja sulje se
vetämällä kyseisen ikkunan katkai‐
sinta.
Painaminen tai vetäminen varovasti
ensimmäiseen vasteeseen asti:
ikkuna liikkuu ylös- tai alaspäin niin
kauan kuin katkaisinta käytetään.
Lujempi työntäminen tai vetäminen
toiseen pykälään asti ja vapautus:
ikkuna liikkuu automaattisesti ylös- tai alaspäin turvatoiminnon ollessa
käytössä. Pysäytä liike käyttämällä
katkaisinta vielä kerran samaan
suuntaan.
Turvatoiminto
Automaattinen nostotoiminto on
varmistettu turvatoiminnolla, joka
pysäyttää ja avaa uudelleen yli puoli‐
välin nousseen ikkunan, jos se osuu
esteeseen.
Turvatoiminnon ohittaminen
Jos sulkemisessa ilmenee ongelmia
jäätymisen tai vastaavan syyn takia,
kytke sytytysvirta ja vedä kytkin
ensimmäiseen asentoon ja pidä se
siinä. Ikkuna liikkuu ylöspäin ilman
käytössä olevaa turvatoimintoa.
Keskeytä liike vapauttamalla katkai‐
sin.Takaikkunoiden lapsilukitus
Poista takaovien sähkötoimiset ikku‐
nat käytöstä painamalla z, LED
syttyy. Aktivoi painamalla uudelleen
z .
Ikkunoiden käyttö ulkopuolelta Ikkunoita voidaan etäkäyttää auton
ulkopuolelta käsin.

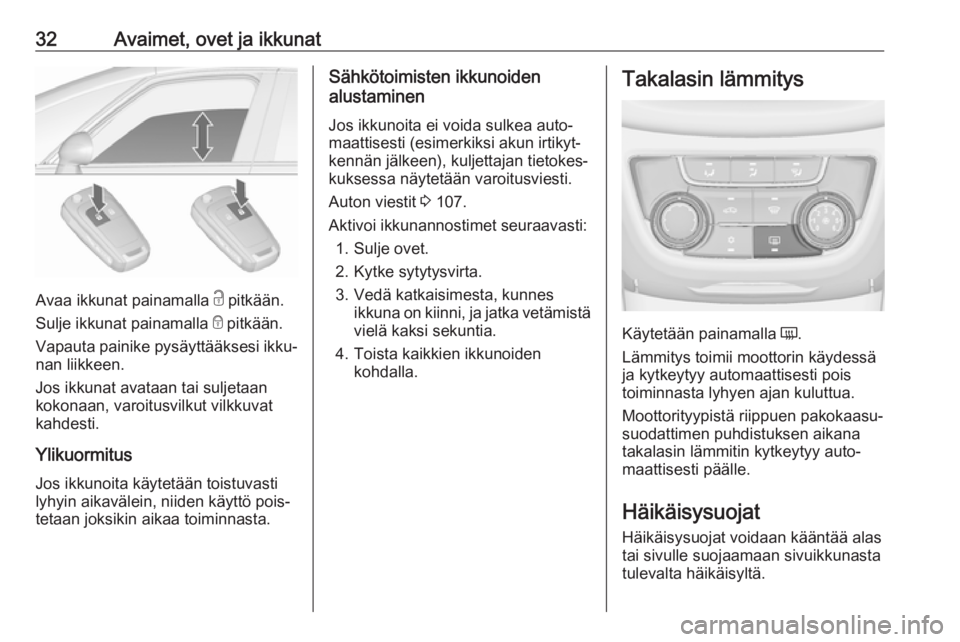

Page 34 of 323
32Avaimet, ovet ja ikkunat
Avaa ikkunat painamalla c pitkään.
Sulje ikkunat painamalla e pitkään.
Vapauta painike pysäyttääksesi ikku‐
nan liikkeen.
Jos ikkunat avataan tai suljetaan
kokonaan, varoitusvilkut vilkkuvat
kahdesti.
Ylikuormitus
Jos ikkunoita käytetään toistuvasti
lyhyin aikavälein, niiden käyttö pois‐
tetaan joksikin aikaa toiminnasta.
Sähkötoimisten ikkunoiden
alustaminen
Jos ikkunoita ei voida sulkea auto‐
maattisesti (esimerkiksi akun irtikyt‐
kennän jälkeen), kuljettajan tietokes‐
kuksessa näytetään varoitusviesti.
Auton viestit 3 107.
Aktivoi ikkunannostimet seuraavasti: 1. Sulje ovet.
2. Kytke sytytysvirta.
3. Vedä katkaisimesta, kunnes ikkuna on kiinni, ja jatka vetämistävielä kaksi sekuntia.
4. Toista kaikkien ikkunoiden kohdalla.Takalasin lämmitys
Käytetään painamalla Ü.
Lämmitys toimii moottorin käydessä
ja kytkeytyy automaattisesti pois
toiminnasta lyhyen ajan kuluttua.
Moottorityypistä riippuen pakokaasu‐
suodattimen puhdistuksen aikana
takalasin lämmitin kytkeytyy auto‐
maattisesti päälle.
Häikäisysuojat
Häikäisysuojat voidaan kääntää alas
tai sivulle suojaamaan sivuikkunasta
tulevalta häikäisyltä.

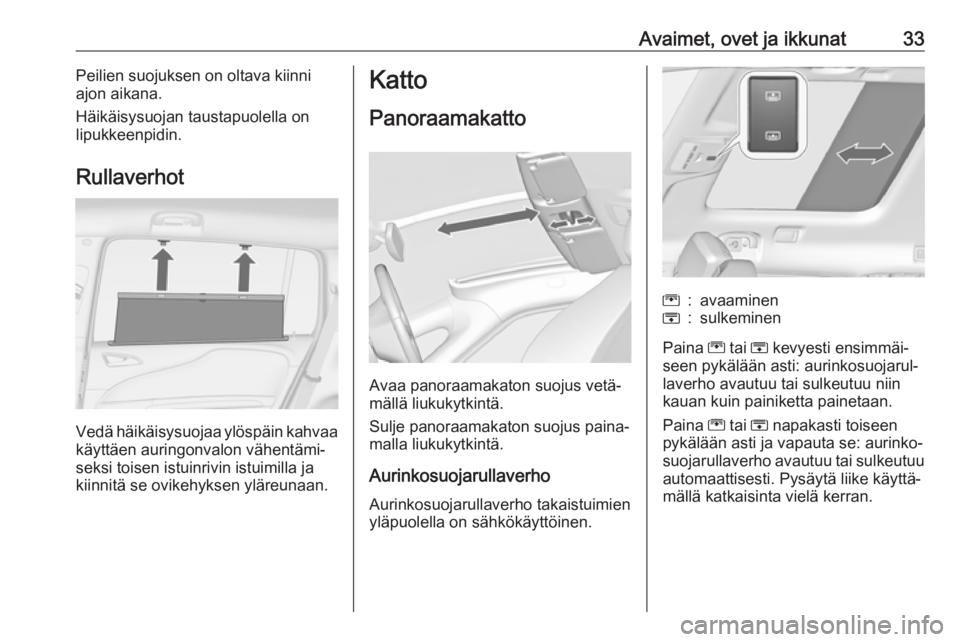

Page 35 of 323
Avaimet, ovet ja ikkunat33Peilien suojuksen on oltava kiinni
ajon aikana.
Häikäisysuojan taustapuolella on
lipukkeenpidin.
Rullaverhot
Vedä häikäisysuojaa ylöspäin kahvaa
käyttäen auringonvalon vähentämi‐
seksi toisen istuinrivin istuimilla ja
kiinnitä se ovikehyksen yläreunaan.
Katto
Panoraamakatto
Avaa panoraamakaton suojus vetä‐
mällä liukukytkintä.
Sulje panoraamakaton suojus paina‐ malla liukukytkintä.
Aurinkosuojarullaverho
Aurinkosuojarullaverho takaistuimien
yläpuolella on sähkökäyttöinen.
G:avaaminenH:sulkeminen
Paina G tai H kevyesti ensimmäi‐
seen pykälään asti: aurinkosuojarul‐ laverho avautuu tai sulkeutuu niin
kauan kuin painiketta painetaan.
Paina G tai H napakasti toiseen
pykälään asti ja vapauta se: aurinko‐
suojarullaverho avautuu tai sulkeutuu automaattisesti. Pysäytä liike käyttä‐
mällä katkaisinta vielä kerran.

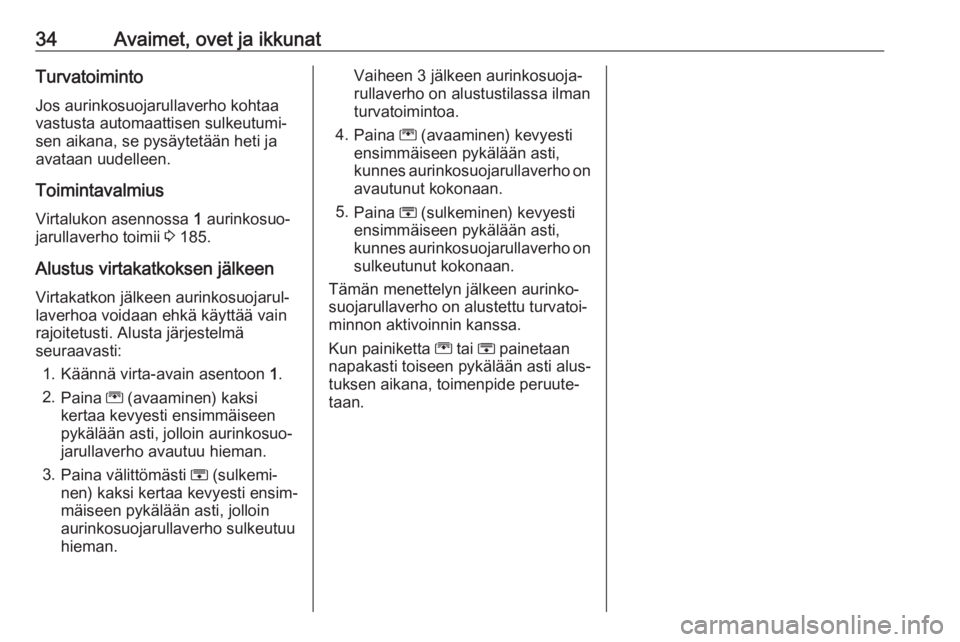

Page 36 of 323
34Avaimet, ovet ja ikkunatTurvatoiminto
Jos aurinkosuojarullaverho kohtaa
vastusta automaattisen sulkeutumi‐ sen aikana, se pysäytetään heti ja
avataan uudelleen.
Toimintavalmius
Virtalukon asennossa 1 aurinkosuo‐
jarullaverho toimii 3 185.
Alustus virtakatkoksen jälkeen
Virtakatkon jälkeen aurinkosuojarul‐
laverhoa voidaan ehkä käyttää vain
rajoitetusti. Alusta järjestelmä
seuraavasti:
1. Käännä virta-avain asentoon 1.
2. Paina G (avaaminen) kaksi
kertaa kevyesti ensimmäiseen
pykälään asti, jolloin aurinkosuo‐
jarullaverho avautuu hieman.
3. Paina välittömästi H (sulkemi‐
nen) kaksi kertaa kevyesti ensim‐
mäiseen pykälään asti, jolloin
aurinkosuojarullaverho sulkeutuu
hieman.Vaiheen 3 jälkeen aurinkosuoja‐ rullaverho on alustustilassa ilman
turvatoimintoa.
4. Paina G (avaaminen) kevyesti
ensimmäiseen pykälään asti,
kunnes aurinkosuojarullaverho on avautunut kokonaan.
5. Paina H (sulkeminen) kevyesti
ensimmäiseen pykälään asti,
kunnes aurinkosuojarullaverho on sulkeutunut kokonaan.
Tämän menettelyn jälkeen aurinko‐
suojarullaverho on alustettu turvatoi‐
minnon aktivoinnin kanssa.
Kun painiketta G tai H painetaan
napakasti toiseen pykälään asti alus‐
tuksen aikana, toimenpide peruute‐
taan.

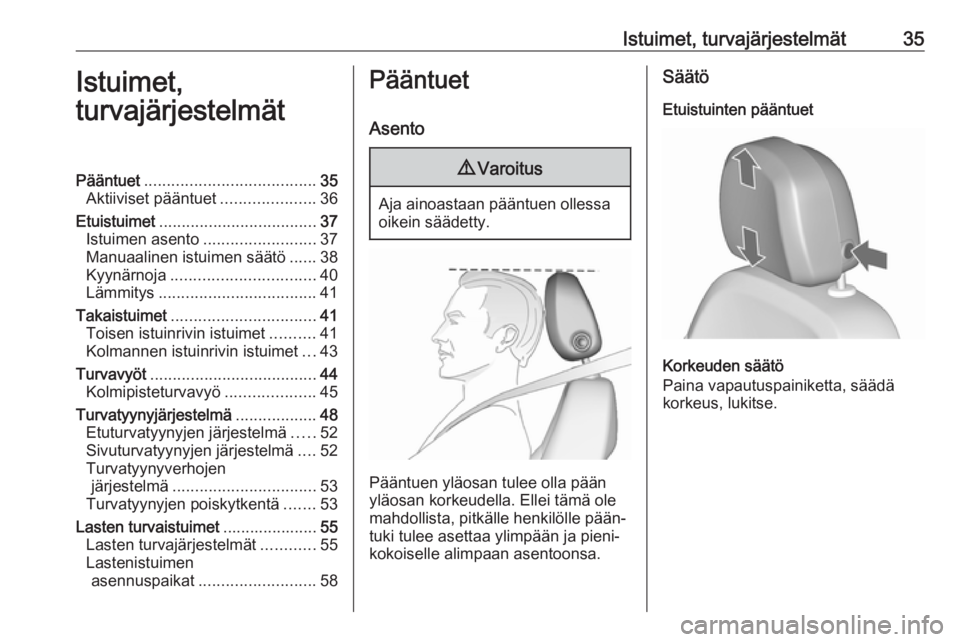

Page 37 of 323
Istuimet, turvajärjestelmät35Istuimet,
turvajärjestelmätPääntuet ...................................... 35
Aktiiviset pääntuet .....................36
Etuistuimet ................................... 37
Istuimen asento ......................... 37
Manuaalinen istuimen säätö ......38
Kyynärnoja ................................ 40
Lämmitys ................................... 41
Takaistuimet ................................ 41
Toisen istuinrivin istuimet ..........41
Kolmannen istuinrivin istuimet ...43
Turvavyöt ..................................... 44
Kolmipisteturvavyö ....................45
Turvatyynyjärjestelmä ..................48
Etuturvatyynyjen järjestelmä .....52
Sivuturvatyynyjen järjestelmä ....52
Turvatyynyverhojen järjestelmä ................................ 53
Turvatyynyjen poiskytkentä .......53
Lasten turvaistuimet .....................55
Lasten turvajärjestelmät ............55
Lastenistuimen asennuspaikat .......................... 58Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etuistuinten pääntuet
Korkeuden säätö
Paina vapautuspainiketta, säädä
korkeus, lukitse.

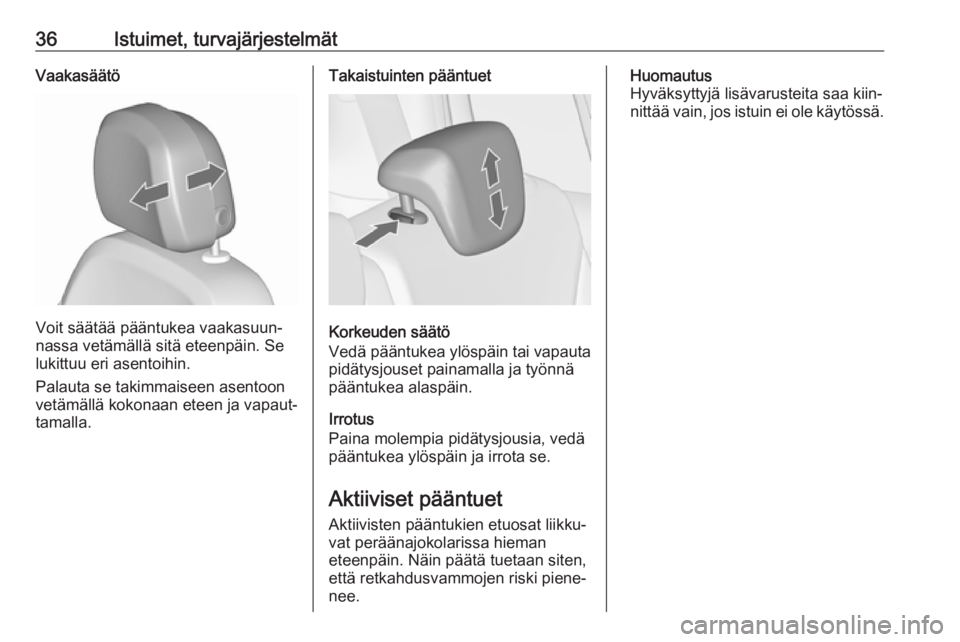

Page 38 of 323
36Istuimet, turvajärjestelmätVaakasäätö
Voit säätää pääntukea vaakasuun‐
nassa vetämällä sitä eteenpäin. Se lukittuu eri asentoihin.
Palauta se takimmaiseen asentoon
vetämällä kokonaan eteen ja vapaut‐
tamalla.
Takaistuinten pääntuet
Korkeuden säätö
Vedä pääntukea ylöspäin tai vapauta
pidätysjouset painamalla ja työnnä
pääntukea alaspäin.
Irrotus
Paina molempia pidätysjousia, vedä pääntukea ylöspäin ja irrota se.
Aktiiviset pääntuet
Aktiivisten pääntukien etuosat liikku‐
vat peräänajokolarissa hieman
eteenpäin. Näin päätä tuetaan siten,
että retkahdusvammojen riski piene‐
nee.
Huomautus
Hyväksyttyjä lisävarusteita saa kiin‐
nittää vain, jos istuin ei ole käytössä.

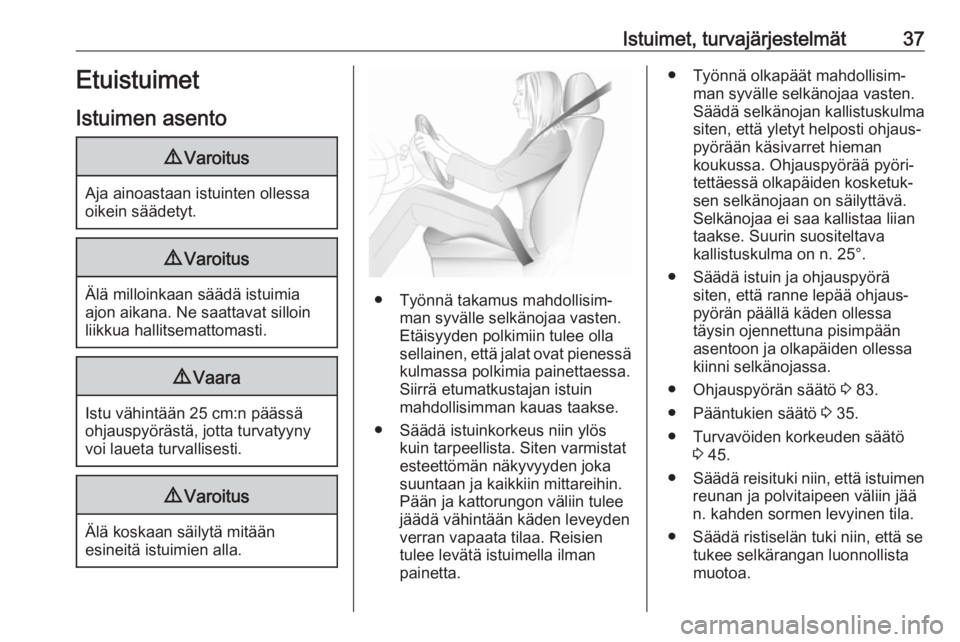

Page 39 of 323
Istuimet, turvajärjestelmät37Etuistuimet
Istuimen asento9 Varoitus
Aja ainoastaan istuinten ollessa
oikein säädetyt.
9 Varoitus
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
9 Vaara
Istu vähintään 25 cm:n päässä
ohjauspyörästä, jotta turvatyyny
voi laueta turvallisesti.
9 Varoitus
Älä koskaan säilytä mitään
esineitä istuimien alla.
● Työnnä takamus mahdollisim‐ man syvälle selkänojaa vasten.
Etäisyyden polkimiin tulee olla
sellainen, että jalat ovat pienessä kulmassa polkimia painettaessa.
Siirrä etumatkustajan istuin
mahdollisimman kauas taakse.
● Säädä istuinkorkeus niin ylös kuin tarpeellista. Siten varmistat
esteettömän näkyvyyden joka
suuntaan ja kaikkiin mittareihin.
Pään ja kattorungon väliin tulee
jäädä vähintään käden leveyden
verran vapaata tilaa. Reisien
tulee levätä istuimella ilman
painetta.
● Työnnä olkapäät mahdollisim‐ man syvälle selkänojaa vasten.
Säädä selkänojan kallistuskulma
siten, että yletyt helposti ohjaus‐ pyörään käsivarret hieman
koukussa. Ohjauspyörää pyöri‐
tettäessä olkapäiden kosketuk‐
sen selkänojaan on säilyttävä.
Selkänojaa ei saa kallistaa liian
taakse. Suurin suositeltava
kallistuskulma on n. 25°.
● Säädä istuin ja ohjauspyörä siten, että ranne lepää ohjaus‐
pyörän päällä käden ollessa
täysin ojennettuna pisimpään
asentoon ja olkapäiden ollessa
kiinni selkänojassa.
● Ohjauspyörän säätö 3 83.
● Pääntukien säätö 3 35.
● Turvavöiden korkeuden säätö 3 45.
● Säädä reisituki niin, että istuimen
reunan ja polvitaipeen väliin jää
n. kahden sormen levyinen tila.
● Säädä ristiselän tuki niin, että se tukee selkärangan luonnollista
muotoa.

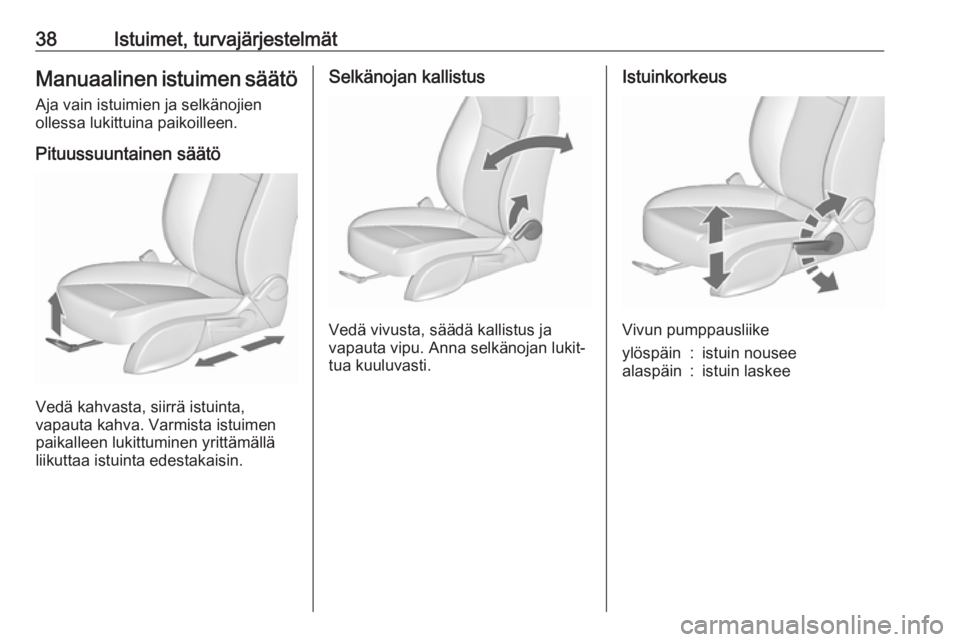

Page 40 of 323
38Istuimet, turvajärjestelmätManuaalinen istuimen säätöAja vain istuimien ja selkänojien
ollessa lukittuina paikoilleen.
Pituussuuntainen säätö
Vedä kahvasta, siirrä istuinta,
vapauta kahva. Varmista istuimen
paikalleen lukittuminen yrittämällä
liikuttaa istuinta edestakaisin.
Selkänojan kallistus
Vedä vivusta, säädä kallistus ja
vapauta vipu. Anna selkänojan lukit‐
tua kuuluvasti.
Istuinkorkeus
Vivun pumppausliike
ylöspäin:istuin nouseealaspäin:istuin laskee
