Page 41 of 323

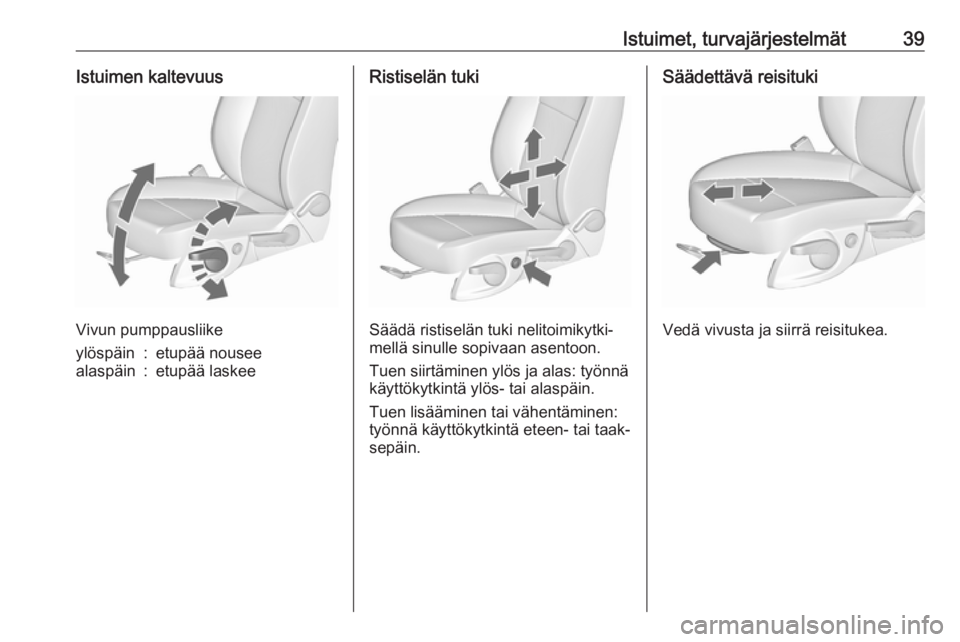

Istuimet, turvajärjestelmät39Istuimen kaltevuus
Vivun pumppausliike
ylöspäin:etupää nouseealaspäin:etupää laskeeRistiselän tuki
Säädä ristiselän tuki nelitoimikytki‐
mellä sinulle sopivaan asentoon.
Tuen siirtäminen ylös ja alas: työnnä käyttökytkintä ylös- tai alaspäin.
Tuen lisääminen tai vähentäminen:
työnnä käyttökytkintä eteen- tai taak‐
sepäin.
Säädettävä reisituki
Vedä vivusta ja siirrä reisitukea.
Page 42 of 323

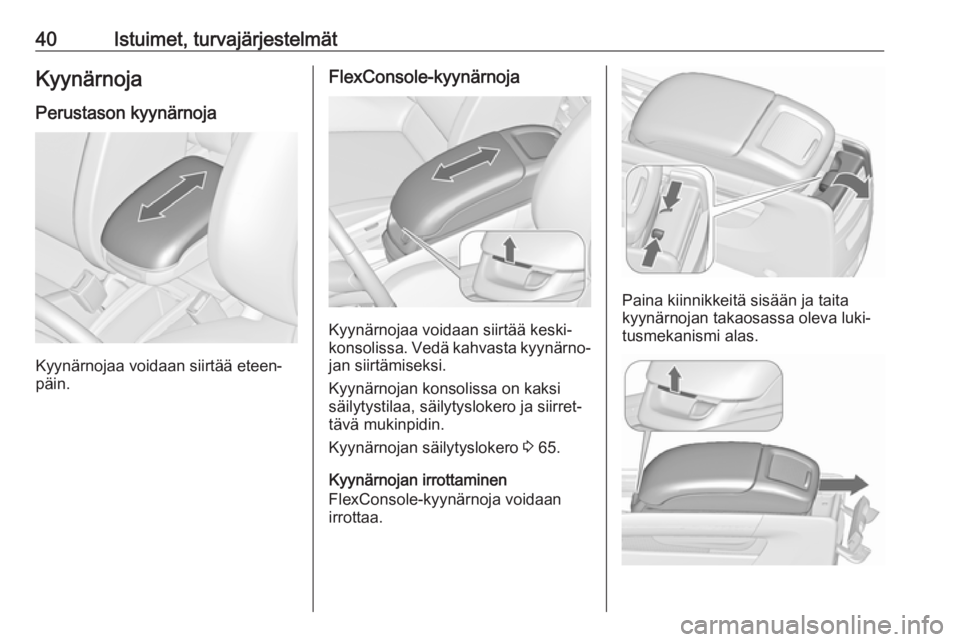

40Istuimet, turvajärjestelmätKyynärnojaPerustason kyynärnoja
Kyynärnojaa voidaan siirtää eteen‐
päin.
FlexConsole-kyynärnoja
Kyynärnojaa voidaan siirtää keski‐
konsolissa. Vedä kahvasta kyynärno‐ jan siirtämiseksi.
Kyynärnojan konsolissa on kaksi
säilytystilaa, säilytyslokero ja siirret‐
tävä mukinpidin.
Kyynärnojan säilytyslokero 3 65.
Kyynärnojan irrottaminen
FlexConsole-kyynärnoja voidaan
irrottaa.
Paina kiinnikkeitä sisään ja taita
kyynärnojan takaosassa oleva luki‐
tusmekanismi alas.
Page 43 of 323

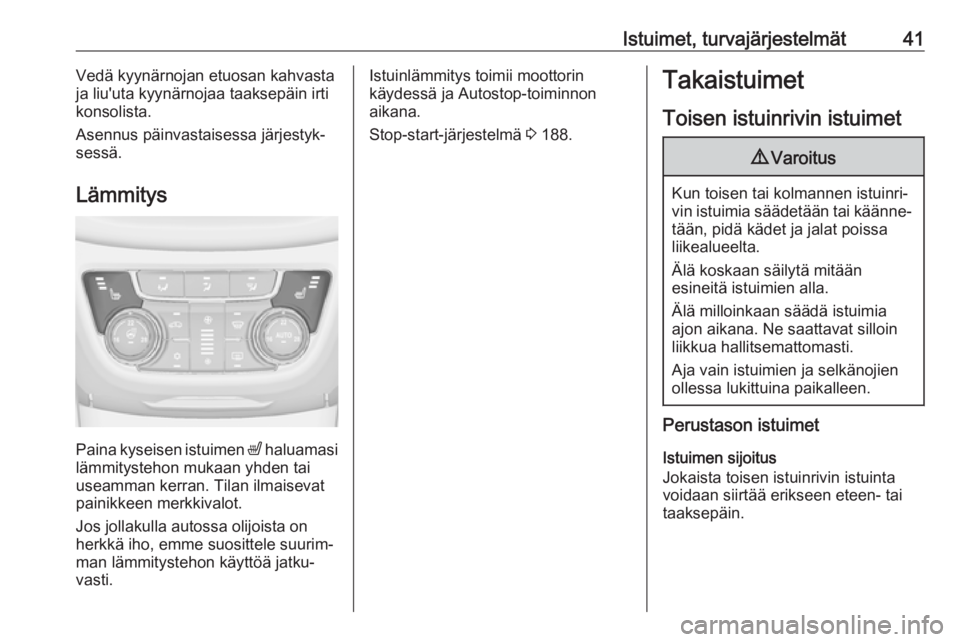

Istuimet, turvajärjestelmät41Vedä kyynärnojan etuosan kahvasta
ja liu'uta kyynärnojaa taaksepäin irti
konsolista.
Asennus päinvastaisessa järjestyk‐
sessä.
Lämmitys
Paina kyseisen istuimen ß
haluamasi
lämmitystehon mukaan yhden tai
useamman kerran. Tilan ilmaisevat
painikkeen merkkivalot.
Jos jollakulla autossa olijoista on
herkkä iho, emme suosittele suurim‐
man lämmitystehon käyttöä jatku‐
vasti.
Istuinlämmitys toimii moottorin
käydessä ja Autostop-toiminnon
aikana.
Stop-start-järjestelmä 3 188.Takaistuimet
Toisen istuinrivin istuimet9 Varoitus
Kun toisen tai kolmannen istuinri‐
vin istuimia säädetään tai käänne‐
tään, pidä kädet ja jalat poissa
liikealueelta.
Älä koskaan säilytä mitään
esineitä istuimien alla.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Perustason istuimet
Istuimen sijoitus
Jokaista toisen istuinrivin istuinta
voidaan siirtää erikseen eteen- tai
taaksepäin.
Page 44 of 323

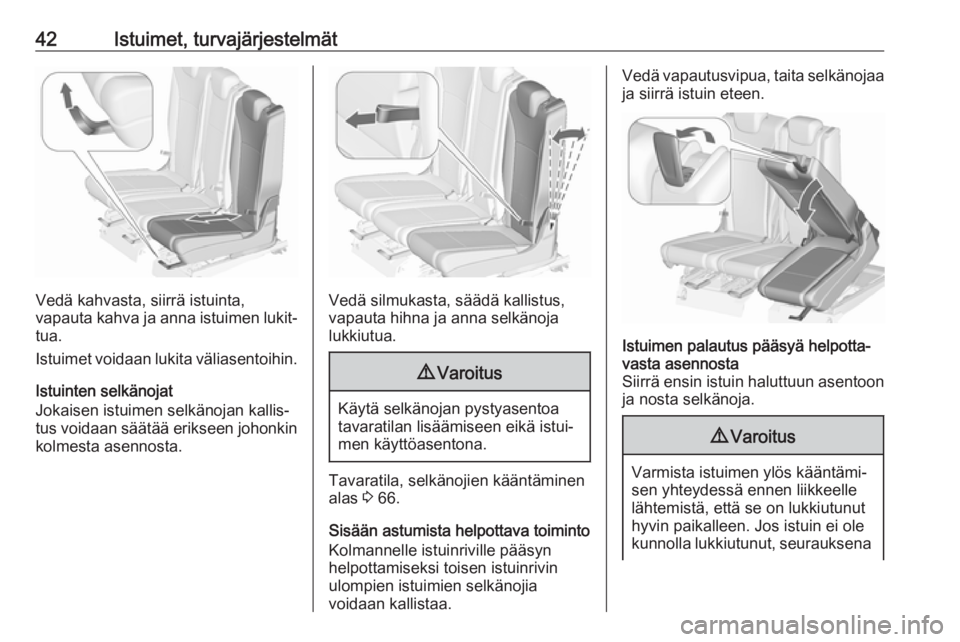

42Istuimet, turvajärjestelmät
Vedä kahvasta, siirrä istuinta,
vapauta kahva ja anna istuimen lukit‐
tua.
Istuimet voidaan lukita väliasentoihin.
Istuinten selkänojat
Jokaisen istuimen selkänojan kallis‐ tus voidaan säätää erikseen johonkin
kolmesta asennosta.Vedä silmukasta, säädä kallistus,
vapauta hihna ja anna selkänoja
lukkiutua.
9 Varoitus
Käytä selkänojan pystyasentoa
tavaratilan lisäämiseen eikä istui‐
men käyttöasentona.
Tavaratila, selkänojien kääntäminen alas 3 66.
Sisään astumista helpottava toiminto
Kolmannelle istuinriville pääsyn
helpottamiseksi toisen istuinrivin
ulompien istuimien selkänojia
voidaan kallistaa.
Vedä vapautusvipua, taita selkänojaa
ja siirrä istuin eteen.Istuimen palautus pääsyä helpotta‐
vasta asennosta
Siirrä ensin istuin haluttuun asentoon
ja nosta selkänoja.9 Varoitus
Varmista istuimen ylös kääntämi‐
sen yhteydessä ennen liikkeelle
lähtemistä, että se on lukkiutunut
hyvin paikalleen. Jos istuin ei ole
kunnolla lukkiutunut, seurauksena
Page 45 of 323

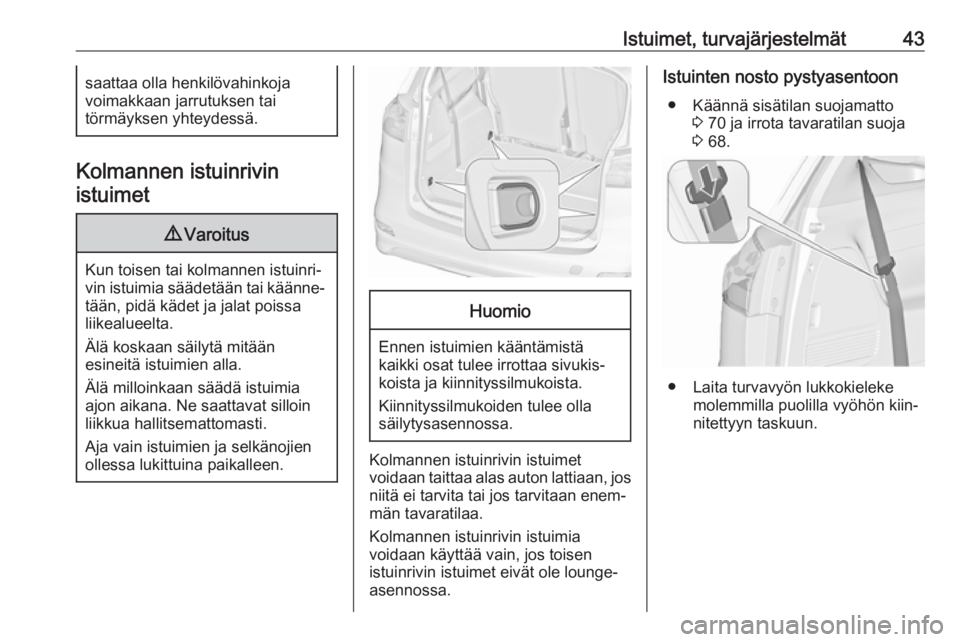

Istuimet, turvajärjestelmät43saattaa olla henkilövahinkoja
voimakkaan jarrutuksen tai
törmäyksen yhteydessä.
Kolmannen istuinrivin
istuimet
9 Varoitus
Kun toisen tai kolmannen istuinri‐
vin istuimia säädetään tai käänne‐
tään, pidä kädet ja jalat poissa
liikealueelta.
Älä koskaan säilytä mitään
esineitä istuimien alla.
Älä milloinkaan säädä istuimia
ajon aikana. Ne saattavat silloin
liikkua hallitsemattomasti.
Aja vain istuimien ja selkänojien
ollessa lukittuina paikalleen.
Huomio
Ennen istuimien kääntämistä
kaikki osat tulee irrottaa sivukis‐ koista ja kiinnityssilmukoista.
Kiinnityssilmukoiden tulee olla
säilytysasennossa.
Kolmannen istuinrivin istuimet
voidaan taittaa alas auton lattiaan, jos niitä ei tarvita tai jos tarvitaan enem‐
män tavaratilaa.
Kolmannen istuinrivin istuimia
voidaan käyttää vain, jos toisen
istuinrivin istuimet eivät ole lounge-
asennossa.
Istuinten nosto pystyasentoon
● Käännä sisätilan suojamatto 3 70 ja irrota tavaratilan suoja
3 68.
● Laita turvavyön lukkokieleke
molemmilla puolilla vyöhön kiin‐
nitettyyn taskuun.
Page 46 of 323

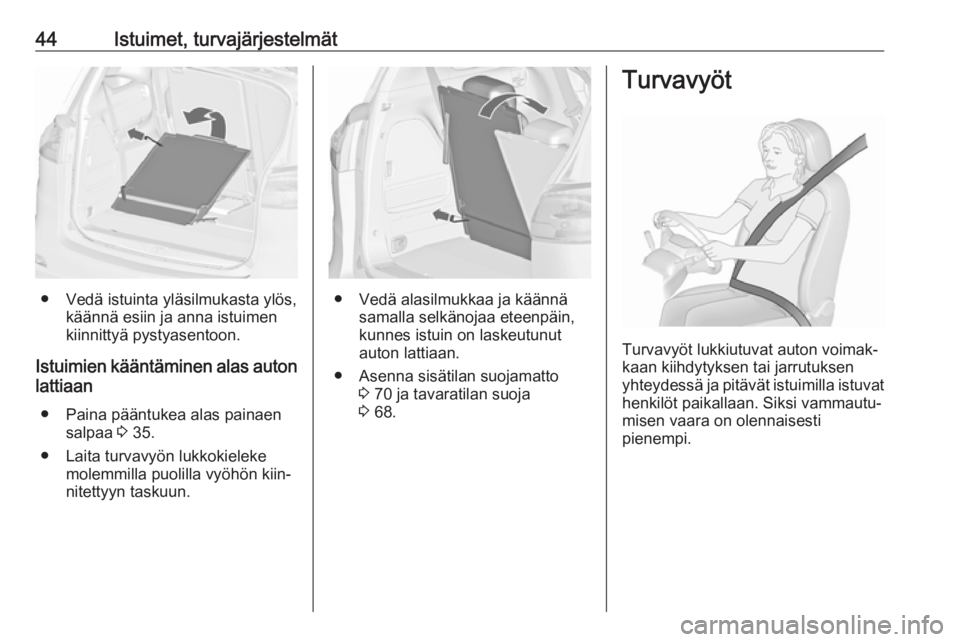

44Istuimet, turvajärjestelmät
● Vedä istuinta yläsilmukasta ylös,käännä esiin ja anna istuimen
kiinnittyä pystyasentoon.
Istuimien kääntäminen alas auton lattiaan
● Paina pääntukea alas painaen salpaa 3 35.
● Laita turvavyön lukkokieleke molemmilla puolilla vyöhön kiin‐
nitettyyn taskuun.● Vedä alasilmukkaa ja käännä samalla selkänojaa eteenpäin,
kunnes istuin on laskeutunut
auton lattiaan.
● Asenna sisätilan suojamatto 3 70 ja tavaratilan suoja
3 68.
Turvavyöt
Turvavyöt lukkiutuvat auton voimak‐
kaan kiihdytyksen tai jarrutuksen yhteydessä ja pitävät istuimilla istuvat henkilöt paikallaan. Siksi vammautu‐
misen vaara on olennaisesti
pienempi.
Page 47 of 323

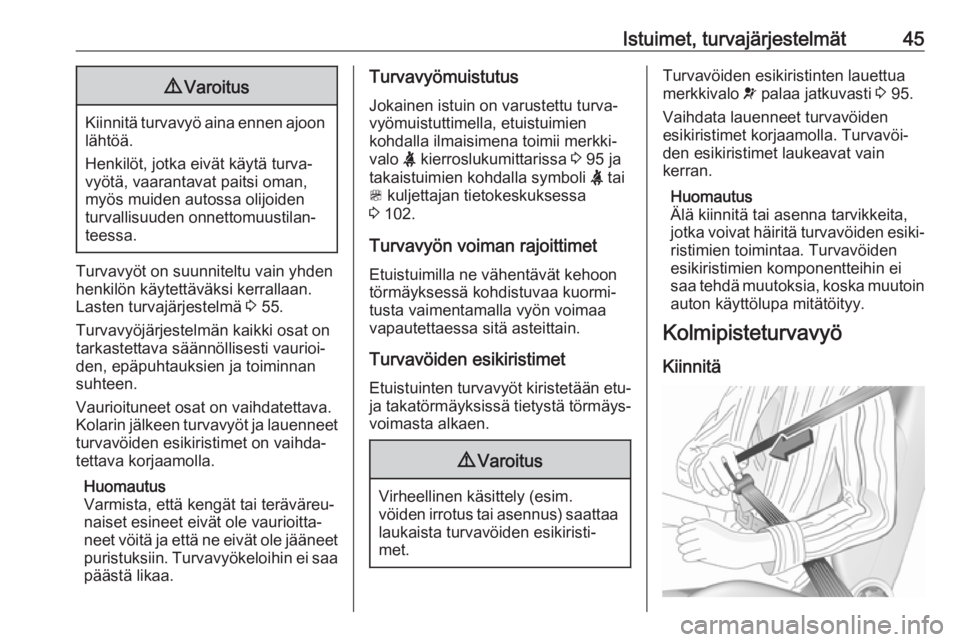

Istuimet, turvajärjestelmät459Varoitus
Kiinnitä turvavyö aina ennen ajoon
lähtöä.
Henkilöt, jotka eivät käytä turva‐
vyötä, vaarantavat paitsi oman,
myös muiden autossa olijoiden
turvallisuuden onnettomuustilan‐
teessa.
Turvavyöt on suunniteltu vain yhden
henkilön käytettäväksi kerrallaan.
Lasten turvajärjestelmä 3 55.
Turvavyöjärjestelmän kaikki osat on
tarkastettava säännöllisesti vaurioi‐
den, epäpuhtauksien ja toiminnan
suhteen.
Vaurioituneet osat on vaihdatettava.
Kolarin jälkeen turvavyöt ja lauenneet
turvavöiden esikiristimet on vaihda‐
tettava korjaamolla.
Huomautus
Varmista, että kengät tai teräväreu‐
naiset esineet eivät ole vaurioitta‐
neet vöitä ja että ne eivät ole jääneet puristuksiin. Turvavyökeloihin ei saa
päästä likaa.
Turvavyömuistutus
Jokainen istuin on varustettu turva‐
vyömuistuttimella, etuistuimien
kohdalla ilmaisimena toimii merkki‐
valo X kierroslukumittarissa 3 95 ja
takaistuimien kohdalla symboli X tai
> kuljettajan tietokeskuksessa
3 102.
Turvavyön voiman rajoittimet
Etuistuimilla ne vähentävät kehoon
törmäyksessä kohdistuvaa kuormi‐
tusta vaimentamalla vyön voimaa
vapautettaessa sitä asteittain.
Turvavöiden esikiristimet
Etuistuinten turvavyöt kiristetään etu-
ja takatörmäyksissä tietystä törmäys‐ voimasta alkaen.9 Varoitus
Virheellinen käsittely (esim.
vöiden irrotus tai asennus) saattaa laukaista turvavöiden esikiristi‐
met.
Turvavöiden esikiristinten lauettua
merkkivalo v palaa jatkuvasti 3 95.
Vaihdata lauenneet turvavöiden
esikiristimet korjaamolla. Turvavöi‐
den esikiristimet laukeavat vain
kerran.
Huomautus
Älä kiinnitä tai asenna tarvikkeita,
jotka voivat häiritä turvavöiden esiki‐
ristimien toimintaa. Turvavöiden
esikiristimien komponentteihin ei
saa tehdä muutoksia, koska muutoin
auton käyttölupa mitätöityy.
Kolmipisteturvavyö
Kiinnitä
Page 48 of 323

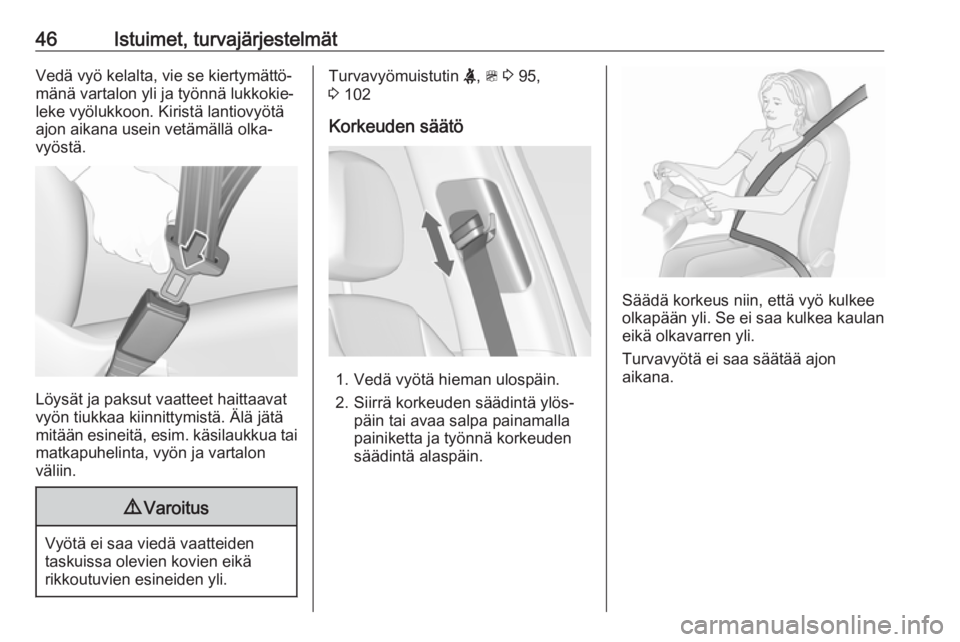

46Istuimet, turvajärjestelmätVedä vyö kelalta, vie se kiertymättö‐
mänä vartalon yli ja työnnä lukkokie‐
leke vyölukkoon. Kiristä lantiovyötä
ajon aikana usein vetämällä olka‐
vyöstä.
Löysät ja paksut vaatteet haittaavat
vyön tiukkaa kiinnittymistä. Älä jätä
mitään esineitä, esim. käsilaukkua tai matkapuhelinta, vyön ja vartalon
väliin.
9 Varoitus
Vyötä ei saa viedä vaatteiden
taskuissa olevien kovien eikä
rikkoutuvien esineiden yli.
Turvavyömuistutin X, > 3 95,
3 102
Korkeuden säätö
1. Vedä vyötä hieman ulospäin.
2. Siirrä korkeuden säädintä ylös‐ päin tai avaa salpa painamalla
painiketta ja työnnä korkeuden
säädintä alaspäin.
Säädä korkeus niin, että vyö kulkee olkapään yli. Se ei saa kulkea kaulan
eikä olkavarren yli.
Turvavyötä ei saa säätää ajon
aikana.
Page 49 of 323

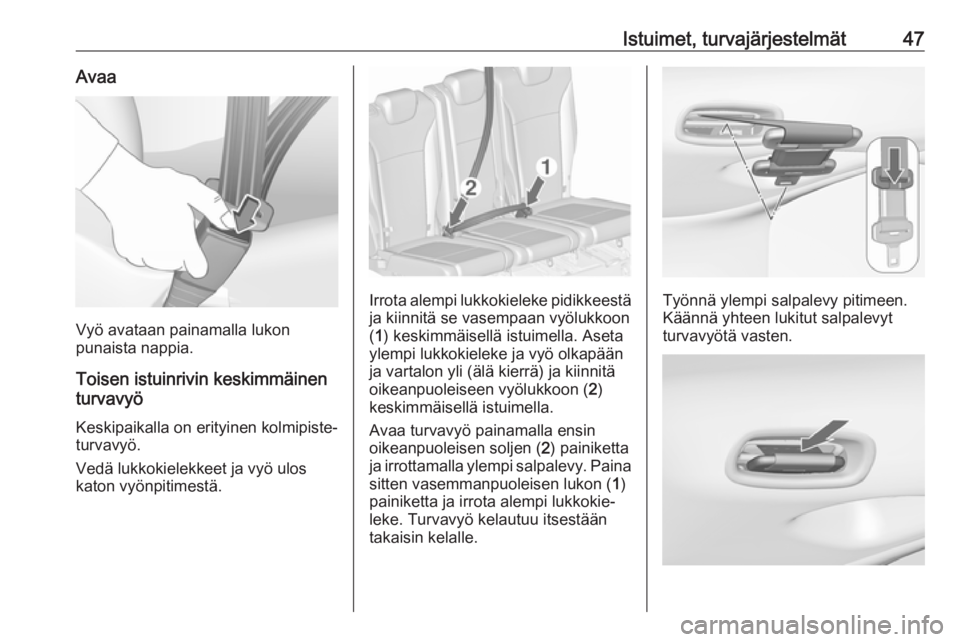

Istuimet, turvajärjestelmät47Avaa
Vyö avataan painamalla lukon
punaista nappia.
Toisen istuinrivin keskimmäinen
turvavyö
Keskipaikalla on erityinen kolmipiste‐ turvavyö.
Vedä lukkokielekkeet ja vyö ulos
katon vyönpitimestä.
Irrota alempi lukkokieleke pidikkeestä
ja kiinnitä se vasempaan vyölukkoon
( 1 ) keskimmäisellä istuimella. Aseta
ylempi lukkokieleke ja vyö olkapään
ja vartalon yli (älä kierrä) ja kiinnitä
oikeanpuoleiseen vyölukkoon ( 2)
keskimmäisellä istuimella.
Avaa turvavyö painamalla ensin
oikeanpuoleisen soljen ( 2) painiketta
ja irrottamalla ylempi salpalevy. Paina sitten vasemmanpuoleisen lukon ( 1)
painiketta ja irrota alempi lukkokie‐
leke. Turvavyö kelautuu itsestään
takaisin kelalle.Työnnä ylempi salpalevy pitimeen.
Käännä yhteen lukitut salpalevyt
turvavyötä vasten.
Page 50 of 323

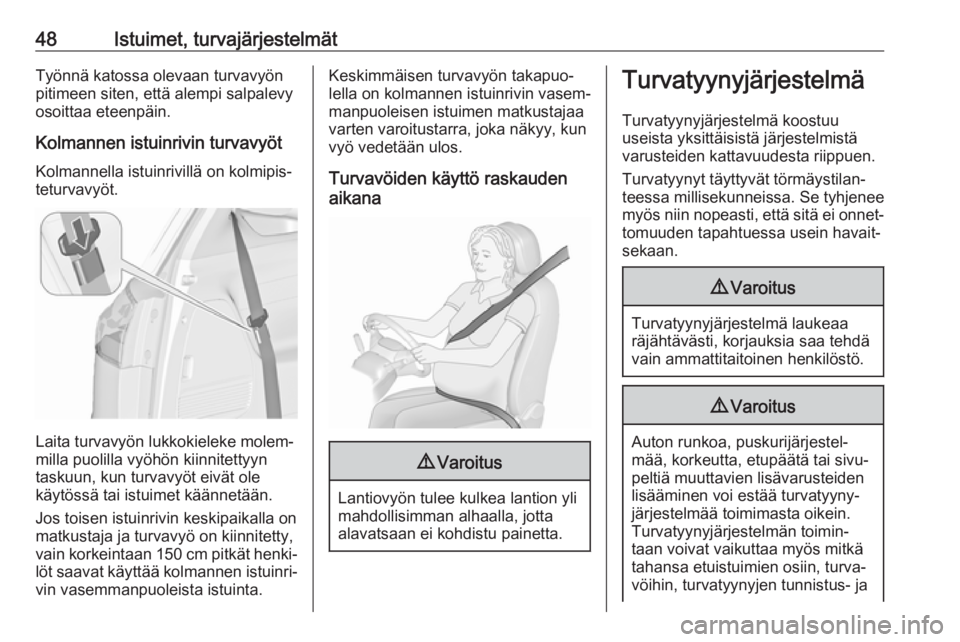

48Istuimet, turvajärjestelmätTyönnä katossa olevaan turvavyön
pitimeen siten, että alempi salpalevy
osoittaa eteenpäin.
Kolmannen istuinrivin turvavyöt Kolmannella istuinrivillä on kolmipis‐
teturvavyöt.
Laita turvavyön lukkokieleke molem‐
milla puolilla vyöhön kiinnitettyyn
taskuun, kun turvavyöt eivät ole
käytössä tai istuimet käännetään.
Jos toisen istuinrivin keskipaikalla on
matkustaja ja turvavyö on kiinnitetty,
vain korkeintaan 150 cm pitkät henki‐ löt saavat käyttää kolmannen istuinri‐ vin vasemmanpuoleista istuinta.
Keskimmäisen turvavyön takapuo‐
lella on kolmannen istuinrivin vasem‐
manpuoleisen istuimen matkustajaa
varten varoitustarra, joka näkyy, kun
vyö vedetään ulos.
Turvavöiden käyttö raskauden
aikana9 Varoitus
Lantiovyön tulee kulkea lantion yli
mahdollisimman alhaalla, jotta
alavatsaan ei kohdistu painetta.
Turvatyynyjärjestelmä
Turvatyynyjärjestelmä koostuu
useista yksittäisistä järjestelmistä
varusteiden kattavuudesta riippuen.
Turvatyynyt täyttyvät törmäystilan‐
teessa millisekunneissa. Se tyhjenee
myös niin nopeasti, että sitä ei onnet‐
tomuuden tapahtuessa usein havait‐
sekaan.9 Varoitus
Turvatyynyjärjestelmä laukeaa
räjähtävästi, korjauksia saa tehdä
vain ammattitaitoinen henkilöstö.
9 Varoitus
Auton runkoa, puskurijärjestel‐
mää, korkeutta, etupäätä tai sivu‐
peltiä muuttavien lisävarusteiden
lisääminen voi estää turvatyyny‐
järjestelmää toimimasta oikein.
Turvatyynyjärjestelmän toimin‐
taan voivat vaikuttaa myös mitkä
tahansa etuistuimien osiin, turva‐
vöihin, turvatyynyjen tunnistus- ja
