OPEL ZAFIRA C 2019 Používateľská príručka (in Slovak)

Starostlivosť o vozidlo269Č.Obvod13ABS14Stierač zadného okna15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum (s
poistkovou skrinkou v batoži‐
novom priestore)
Vyhrievané predné sedadlá (bez
poistkovej skrinky v batožinovom priestore)22Ľavé diaľkové svetlo (halogé‐
nové)23–24Pravý svetlomet (LED)25Ľavý svetlomet (LED)Č.Obvod26Predné svetlá do hmly27Naftové vykurovanie28Systém Stop-Štart29Elektrická parkovacia brzda30ABS31Adaptívny tempomat32Airbag33Adaptívne predné svetlomety/
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Vonkajšie zrkadlá/dažďový
senzor36Klimatizácia37Solenoid vetrania kanistra38Vákuové čerpadlo39Centrálny riadiaci modul40Systémy ostrekovača čelného
okna/ostrekovača zadného oknaČ.Obvod41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladiča43Stierač čelného skla44Stierač čelného skla45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov/adap‐
tívne predné svetlomety51Klapka vzduchu52Prídavné kúrenie/vznetové
motory

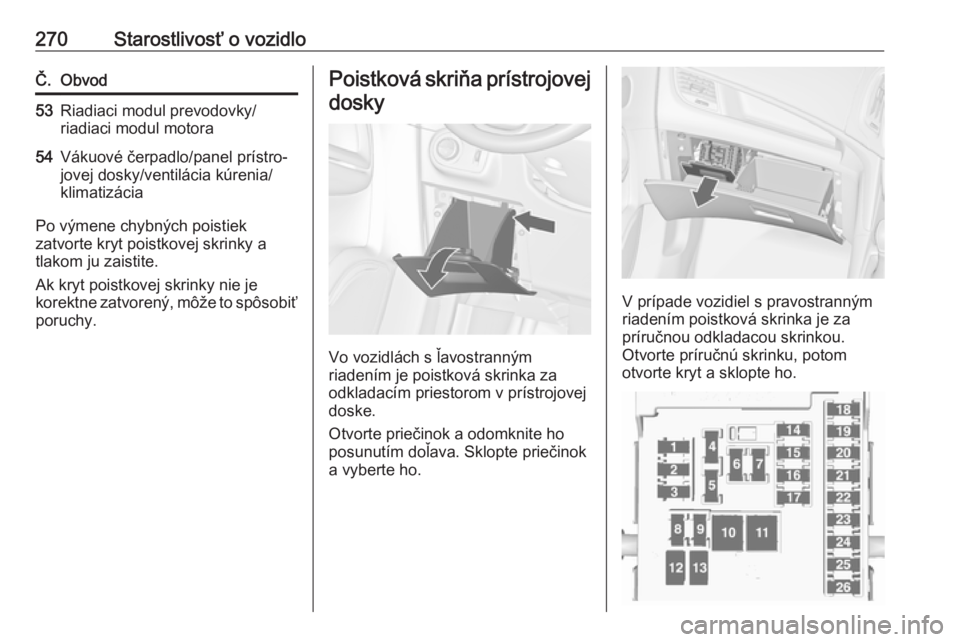

270Starostlivosť o vozidloČ.Obvod53Riadiaci modul prevodovky/
riadiaci modul motora54Vákuové čerpadlo/panel prístro‐
jovej dosky/ventilácia kúrenia/
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť
poruchy.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú skrinku, potom
otvorte kryt a sklopte ho.

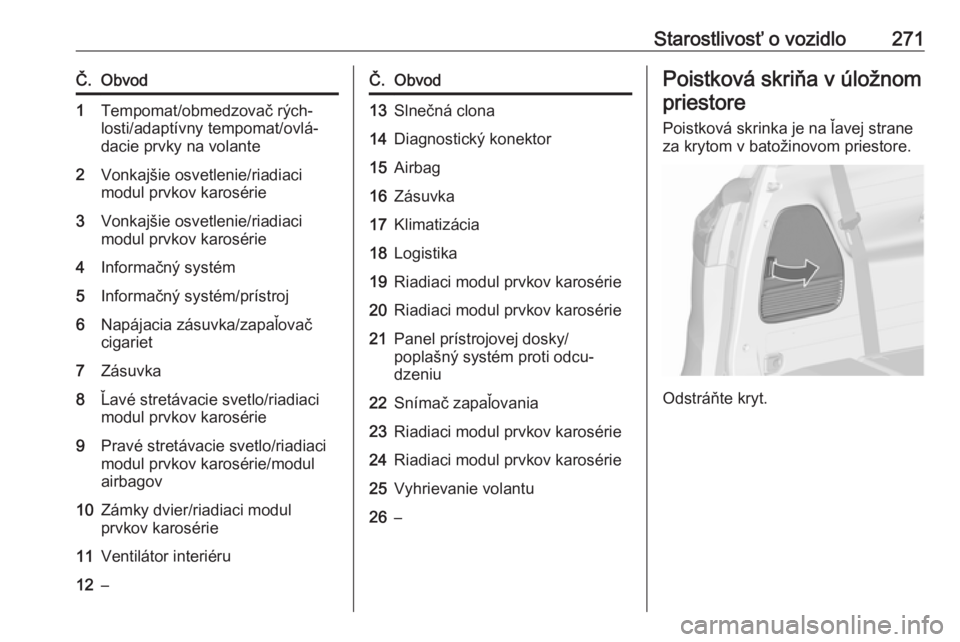

Starostlivosť o vozidlo271Č.Obvod1Tempomat/obmedzovač rých‐
losti/adaptívny tempomat/ovlá‐
dacie prvky na volante2Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie3Vonkajšie osvetlenie/riadiaci
modul prvkov karosérie4Informačný systém5Informačný systém/prístroj6Napájacia zásuvka/zapaľovač
cigariet7Zásuvka8Ľavé stretávacie svetlo/riadiaci
modul prvkov karosérie9Pravé stretávacie svetlo/riadiaci
modul prvkov karosérie/modul
airbagov10Zámky dvier/riadiaci modul
prvkov karosérie11Ventilátor interiéru12–Č.Obvod13Slnečná clona14Diagnostický konektor15Airbag16Zásuvka17Klimatizácia18Logistika19Riadiaci modul prvkov karosérie20Riadiaci modul prvkov karosérie21Panel prístrojovej dosky/
poplašný systém proti odcu‐
dzeniu22Snímač zapaľovania23Riadiaci modul prvkov karosérie24Riadiaci modul prvkov karosérie25Vyhrievanie volantu26–Poistková skriňa v úložnom
priestore
Poistková skrinka je na ľavej strane
za krytom v batožinovom priestore.
Odstráňte kryt.

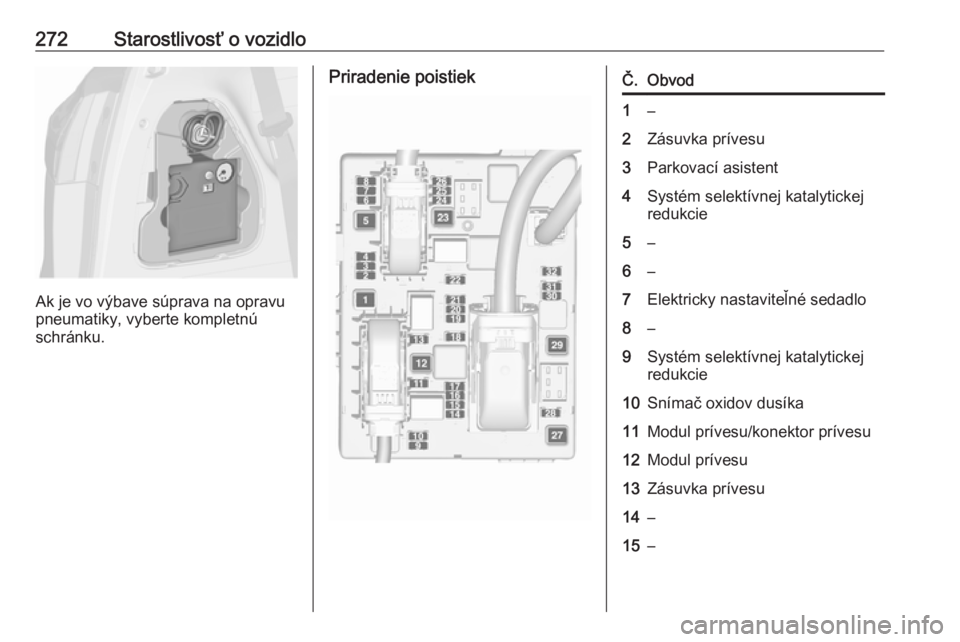

272Starostlivosť o vozidlo
Ak je vo výbave súprava na opravu
pneumatiky, vyberte kompletnú
schránku.
Priradenie poistiekČ.Obvod1–2Zásuvka prívesu3Parkovací asistent4Systém selektívnej katalytickej
redukcie5–6–7Elektricky nastaviteľné sedadlo8–9Systém selektívnej katalytickej
redukcie10Snímač oxidov dusíka11Modul prívesu/konektor prívesu12Modul prívesu13Zásuvka prívesu14–15–

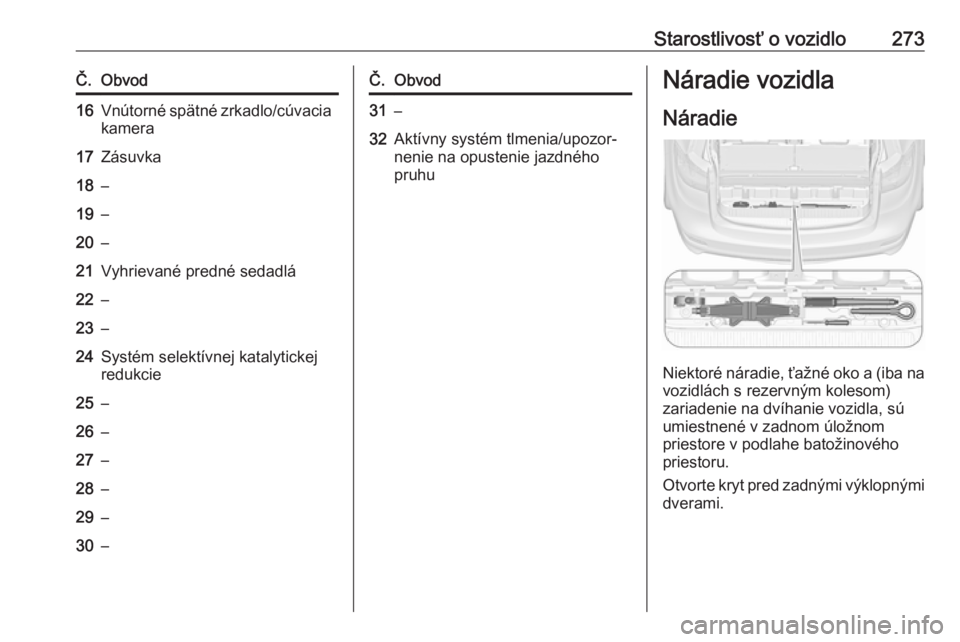

Starostlivosť o vozidlo273Č.Obvod16Vnútorné spätné zrkadlo/cúvacia
kamera17Zásuvka18–19–20–21Vyhrievané predné sedadlá22–23–24Systém selektívnej katalytickej
redukcie25–26–27–28–29–30–Č.Obvod31–32Aktívny systém tlmenia/upozor‐
nenie na opustenie jazdného
pruhuNáradie vozidla
Náradie
Niektoré náradie, ťažné oko a (iba na vozidlách s rezervným kolesom)
zariadenie na dvíhanie vozidla, sú
umiestnené v zadnom úložnom
priestore v podlahe batožinového
priestoru.
Otvorte kryt pred zadnými výklopnými dverami.

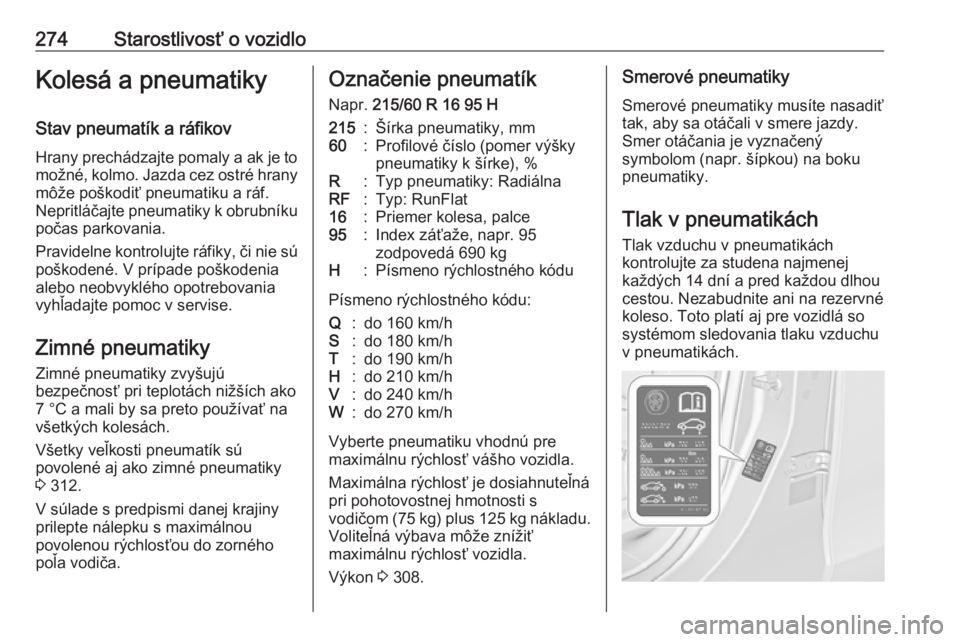

274Starostlivosť o vozidloKolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a ak je to možné, kolmo. Jazda cez ostré hrany
môže poškodiť pneumatiku a ráf.
Nepritláčajte pneumatiky k obrubníku
počas parkovania.
Pravidelne kontrolujte ráfiky, či nie sú poškodené. V prípade poškodenia
alebo neobvyklého opotrebovania
vyhľadajte pomoc v servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť pri teplotách nižších ako
7 °C a mali by sa preto používať na
všetkých kolesách.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 312.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.Označenie pneumatík
Napr. 215/60 R 16 95 H215:Šírka pneumatiky, mm60:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgH:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť vášho vozidla.
Maximálna rýchlosť je dosiahnuteľná
pri pohotovostnej hmotnosti s
vodičom (75 kg) plus 125 kg nákladu.
Voliteľná výbava môže znížiť
maximálnu rýchlosť vozidla.
Výkon 3 308.
Smerové pneumatiky
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Tlak v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite ani na rezervné
koleso. Toto platí aj pre vozidlá so
systémom sledovania tlaku vzduchu
v pneumatikách.

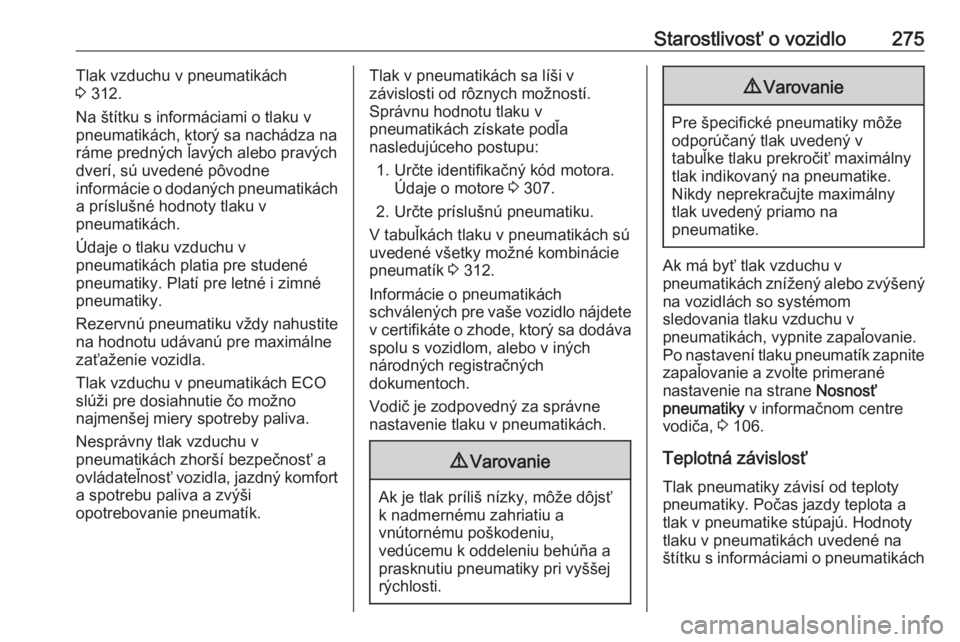

Starostlivosť o vozidlo275Tlak vzduchu v pneumatikách
3 312.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na ráme predných ľavých alebo pravých
dverí, sú uvedené pôvodne
informácie o dodaných pneumatikách
a príslušné hodnoty tlaku v
pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
1. Určte identifikačný kód motora. Údaje o motore 3 307.
2. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú uvedené všetky možné kombinácie
pneumatík 3 312.
Informácie o pneumatikách
schválených pre vaše vozidlo nájdete
v certifikáte o zhode, ktorý sa dodáva spolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Ak má byť tlak vzduchu v
pneumatikách znížený alebo zvýšený
na vozidlách so systémom
sledovania tlaku vzduchu v
pneumatikách, vypnite zapaľovanie.
Po nastavení tlaku pneumatík zapnite
zapaľovanie a zvoľte primerané
nastavenie na strane Nosnosť
pneumatiky v informačnom centre
vodiča, 3 106.
Teplotná závislosť Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách

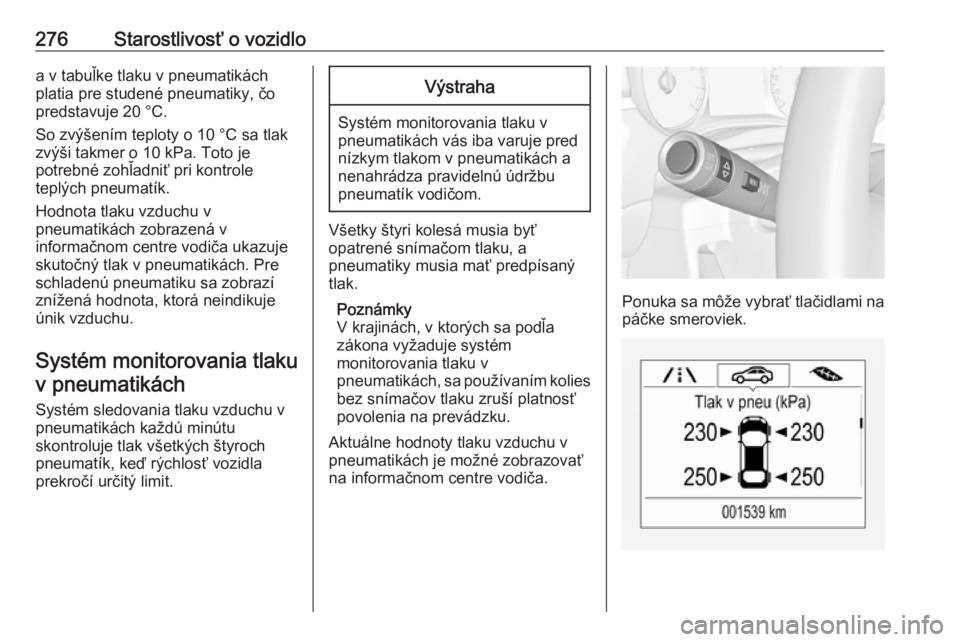

276Starostlivosť o vozidloa v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
predstavuje 20 °C.
So zvýšením teploty o 10 °C sa tlak
zvýši takmer o 10 kPa. Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak v pneumatikách. Pre
schladenú pneumatiku sa zobrazí
znížená hodnota, ktorá neindikuje
únik vzduchu.
Systém monitorovania tlaku v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch pneumatík, keď rýchlosť vozidla
prekročí určitý limit.Výstraha
Systém monitorovania tlaku v
pneumatikách vás iba varuje pred nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
povolenia na prevádzku.
Aktuálne hodnoty tlaku vzduchu v
pneumatikách je možné zobrazovať
na informačnom centre vodiča.
Ponuka sa môže vybrať tlačidlami na
páčke smeroviek.

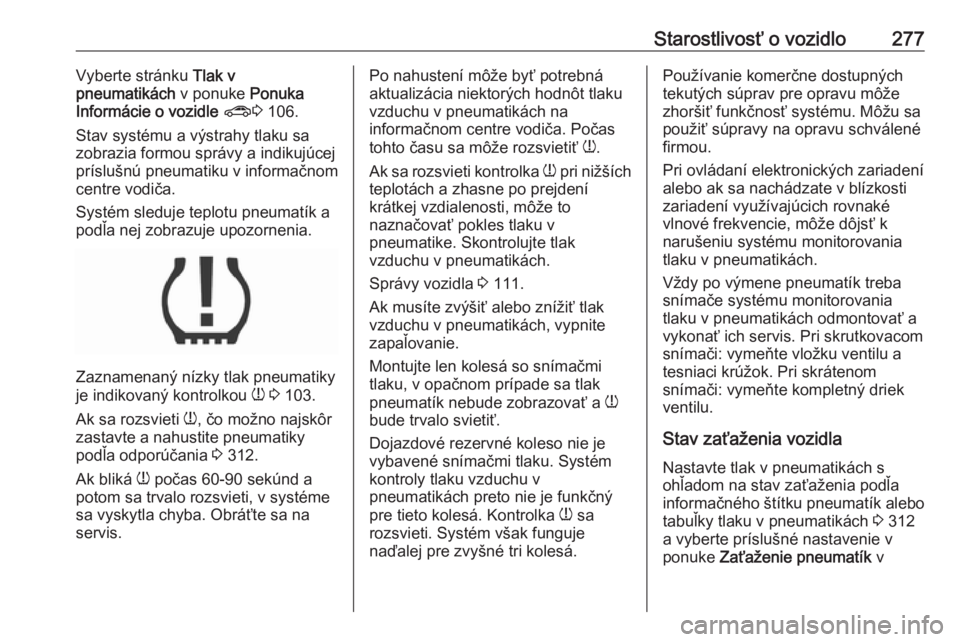

Starostlivosť o vozidlo277Vyberte stránku Tlak v
pneumatikách v ponuke Ponuka
Informácie o vozidle ? 3 106.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a indikujúcej
príslušnú pneumatiku v informačnom
centre vodiča.
Systém sleduje teplotu pneumatík a
podľa nej zobrazuje upozornenia.
Zaznamenaný nízky tlak pneumatiky
je indikovaný kontrolkou w 3 103.
Ak sa rozsvieti w, čo možno najskôr
zastavte a nahustite pneumatiky
podľa odporúčania 3 312.
Ak bliká w počas 60-90 sekúnd a
potom sa trvalo rozsvieti, v systéme
sa vyskytla chyba. Obráťte sa na
servis.
Po nahustení môže byť potrebná
aktualizácia niektorých hodnôt tlaku
vzduchu v pneumatikách na
informačnom centre vodiča. Počas
tohto času sa môže rozsvietiť w.
Ak sa rozsvieti kontrolka w pri nižších
teplotách a zhasne po prejdení
krátkej vzdialenosti, môže to
naznačovať pokles tlaku v
pneumatike. Skontrolujte tlak
vzduchu v pneumatikách.
Správy vozidla 3 111.
Ak musíte zvýšiť alebo znížiť tlak vzduchu v pneumatikách, vypnite
zapaľovanie.
Montujte len kolesá so snímačmi
tlaku, v opačnom prípade sa tlak
pneumatík nebude zobrazovať a w
bude trvalo svietiť.
Dojazdové rezervné koleso nie je vybavené snímačmi tlaku. Systém
kontroly tlaku vzduchu v
pneumatikách preto nie je funkčný
pre tieto kolesá. Kontrolka w sa
rozsvieti. Systém však funguje
naďalej pre zvyšné tri kolesá.Používanie komerčne dostupných
tekutých súprav pre opravu môže
zhoršiť funkčnosť systému. Môžu sa
použiť súpravy na opravu schválené
firmou.
Pri ovládaní elektronických zariadení
alebo ak sa nachádzate v blízkosti
zariadení využívajúcich rovnaké
vlnové frekvencie, môže dôjsť k
narušeniu systému monitorovania
tlaku v pneumatikách.
Vždy po výmene pneumatík treba
snímače systému monitorovania
tlaku v pneumatikách odmontovať a
vykonať ich servis. Pri skrutkovacom
snímači: vymeňte vložku ventilu a
tesniaci krúžok. Pri skrátenom
snímači: vymeňte kompletný driek
ventilu.
Stav zaťaženia vozidla
Nastavte tlak v pneumatikách s
ohľadom na stav zaťaženia podľa
informačného štítku pneumatík alebo
tabuľky tlaku v pneumatikách 3 312
a vyberte príslušné nastavenie v
ponuke Zaťaženie pneumatík v

278Starostlivosť o vozidloinformačnom centre vodiča 3 106.
Toto nastavenie je referencia pre
výstrahy tlaku v pneumatikách.
Ponuka Zaťaženie pneumatík sa
zobrazí, len ak vozidlo stojí a je
zatiahnutá parkovacia brzda. Vo
vozidlách s automatickou
prevodovkou musí byť páka voliča v polohe P.
Vyberte stránku Zaťaženie
pneumatík v ponuke Ponuka
Informácie o vozidle ? v
informačnom centre vodiča 3 106.
Zvoľte:
● Mierne pre komfortný tlak až do
3 ľudí.
● Eko pre ekologický tlak až do
3 ľudí.
● Max pre plné zaťaženie.
Proces zosúladenia snímačov tlaku v pneumatikách
Každý snímač tlaku v pneumatikáchmá jedinečný identifikačný kód.
Identifikačný kód sa musí zosúladiť s
novou pozíciou kolesa po rotácii
kolies alebo výmene kompletnej sady
kolies a vtedy, ak sa vymenil jeden
alebo viacero snímačov tlaku v
pneumatikách. Proces zosúladenia snímačov tlaku v pneumatikách sa
musí vykonať aj po výmene
rezervného kolesa za koleso so
snímačom tlaku v pneumatikách.
Kontrolka poruchy w a varovná
správa alebo kód by mali zhasnúť pri
ďalšom cykle zapaľovania. Snímače
sa zosúladia s polohami kolies
pomocou nástroja opakovaného
učenia tlaku v pneumatikách v
nasledujúcom poradí: prednápneumatika na ľavej strane, predná
pneumatika na pravej strane, zadná
pneumatika na pravej strane a zadná
pneumatika na ľavej strane. Kontrolka
smerového svetla na aktuálnej
aktívnej pozícii svieti, kým sa
nevykoná zosúladenie snímača.
Konzultujte váš servis. Prispôsobenie na prvú polohu kolesa trvá dve minúty
a na všetky štyri polohy kolesa
celkovo päť minút. Ak to trvá dlhšie,
proces prispôsobenia sa zastaví a
treba ho znovu spustiť.
Proces zosúladenia snímačov tlaku v pneumatikách:
1. Zatiahnite parkovaciu brzdu.
2. Zapnite zapaľovanie.
3. U vozidiel s automatickou prevodovkou: nastavte voliacu
páku do polohy P.
Na vozidlách s manuálnou
prevodovkou: zaraďte neutrál.
4. Stlačením MENU na páčke
smeroviek vyberte Ponuka
Informácie o vozidle ? v
informačnom centre vodiča.
