OPEL ZAFIRA C 2019 Priručnik za vlasnika (in Croatian)

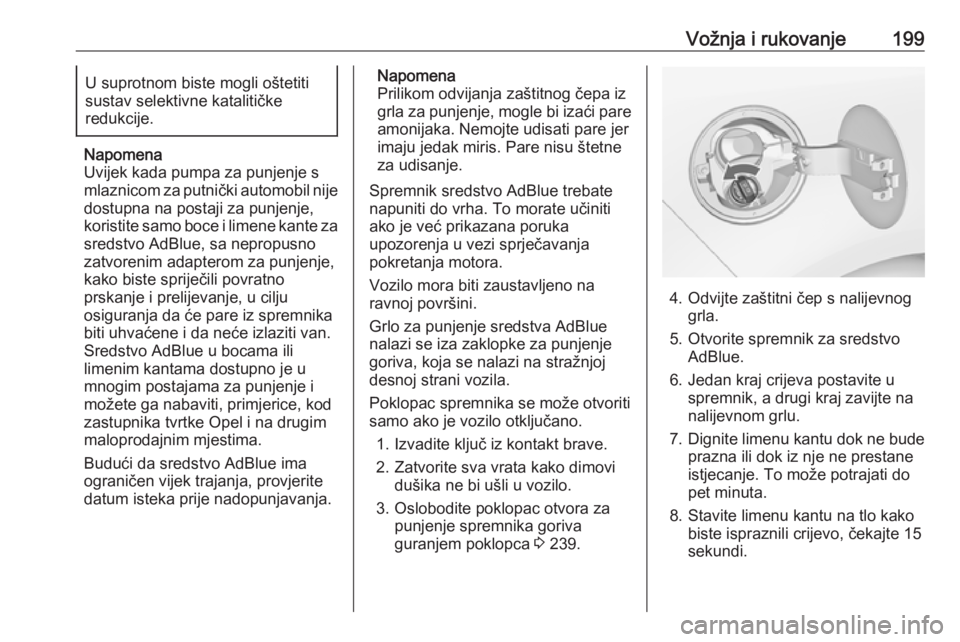

Vožnja i rukovanje199U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Uvijek kada pumpa za punjenje s
mlaznicom za putnički automobil nije
dostupna na postaji za punjenje,
koristite samo boce i limene kante za sredstvo AdBlue, sa nepropusno
zatvorenim adapterom za punjenje,
kako biste spriječili povratno
prskanje i prelijevanje, u cilju
osiguranja da će pare iz spremnika
biti uhvaćene i da neće izlaziti van.
Sredstvo AdBlue u bocama ili
limenim kantama dostupno je u
mnogim postajama za punjenje i
možete ga nabaviti, primjerice, kod
zastupnika tvrtke Opel i na drugim
maloprodajnim mjestima.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite datum isteka prije nadopunjavanja.
Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare
amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Spremnik sredstvo AdBlue trebate
napuniti do vrha. To morate učiniti
ako je već prikazana poruka
upozorenja u vezi sprječavanja
pokretanja motora.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Grlo za punjenje sredstva AdBlue
nalazi se iza zaklopke za punjenje
goriva, koja se nalazi na stražnjoj
desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Oslobodite poklopac otvora za punjenje spremnika gorivaguranjem poklopca 3 239.
4. Odvijte zaštitni čep s nalijevnog
grla.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
pet minuta.
8. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte 15
sekundi.

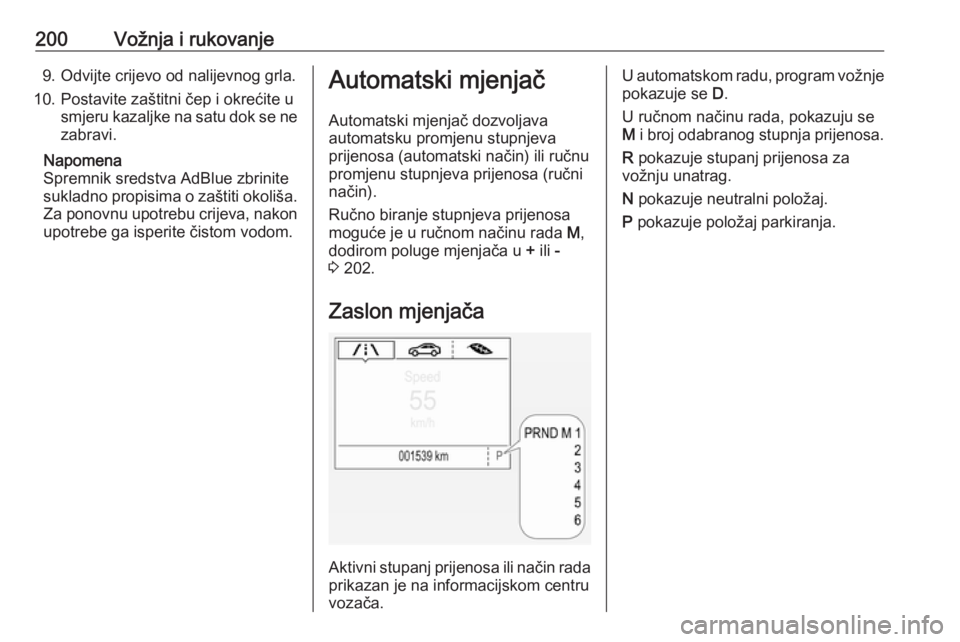

200Vožnja i rukovanje9. Odvijte crijevo od nalijevnog grla.
10. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Za ponovnu upotrebu crijeva, nakon
upotrebe ga isperite čistom vodom.Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Ručno biranje stupnjeva prijenosa
moguće je u ručnom načinu rada M,
dodirom poluge mjenjača u + ili -
3 202.
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na informacijskom centru
vozača.
U automatskom radu, program vožnje
pokazuje se D.
U ručnom načinu rada, pokazuju se
M i broj odabranog stupnja prijenosa.
R pokazuje stupanj prijenosa za
vožnju unatrag.
N pokazuje neutralni položaj.
P pokazuje položaj parkiranja.

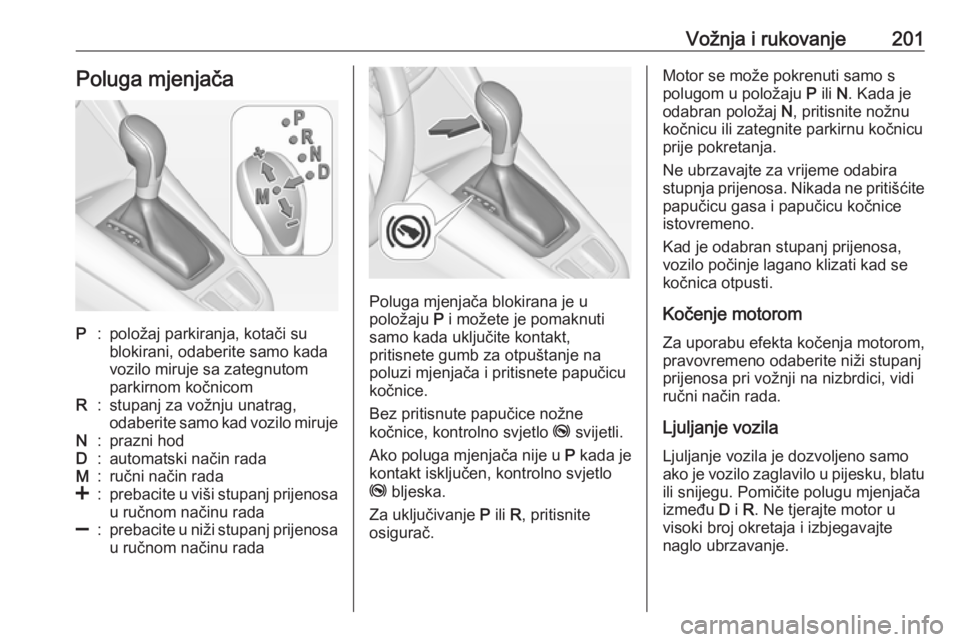

Vožnja i rukovanje201Poluga mjenjačaP:položaj parkiranja, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR:stupanj za vožnju unatrag,
odaberite samo kad vozilo mirujeN:prazni hodD:automatski način radaM:ručni način rada<:prebacite u viši stupanj prijenosa
u ručnom načinu rada]:prebacite u niži stupanj prijenosa u ručnom načinu rada
Poluga mjenjača blokirana je u
položaju P i možete je pomaknuti
samo kada uključite kontakt,
pritisnete gumb za otpuštanje na
poluzi mjenjača i pritisnete papučicu
kočnice.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako poluga mjenjača nije u P kada je
kontakt isključen, kontrolno svjetlo
j bljeska.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu
prije pokretanja.
Ne ubrzavajte za vrijeme odabira stupnja prijenosa. Nikada ne pritišćite
papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.
Ljuljanje vozila Ljuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.

202Vožnja i rukovanjeParkiranjeZategnite parkirnu kočnicu i
odaberite P.
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi u položaju P.
Ručni način rada
Pomaknite polugu mjenjača iz
položaja D ulijevo, u položaj M.
Dodirnite polugu mjenjača prema gore + kako biste prebacili u viši
stupanj prijenosa.
Dodirnite polugu mjenjača prema
dolje - kako biste prebacili u niži
stupanj prijenosa.
Ako je odabran viši stupanj prijenosa kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
informacijskom centru vozača.
U ručnom načinu rada, kod velikih
brojevu okretaja motora ne obavlja se
automatsko ukapčanje višeg stupnja
prijenosa.
Pokazivanje stupnja prijenosa
Simbol R s brojem označava se kada
se preporučuje prebacivanje u niži
stupanj prijenosa radi uštede goriva.
Pokazivanje promjene stupnja
prijenosa pojavljuje se samo u
ručnom načinu rada..
Elektronički programi
vožnje
● Kad je odabran SPORT program,
vozilo odabire stupnjeve
prijenosa pri višim brojevimaokretaja (osim ako je uključena
kontrola brzine). SPORT način
rada 3 209.
● Specijalni programi automatski prilagođavaju točke promjenestupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
● U uvjetima snijega i leda ili na drugim klizavim površinama,
elektronička regulacija mjenjača
omogućuje vozaču ručno biranje
prvog, drugog ili trećeg stupnja
prijenosa za kretanje s mjesta.
Kickdown
Ako je papučica gasa pritisnuta do kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa
ovisno o brzini vrtnje motora.
Greška
U slučaju greške prikazuje se poruka
na zaslonu informacijskog centra
vozača. Poruke vozila 3 110.
Mjenjač više ne mijenja stupnjeve prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.

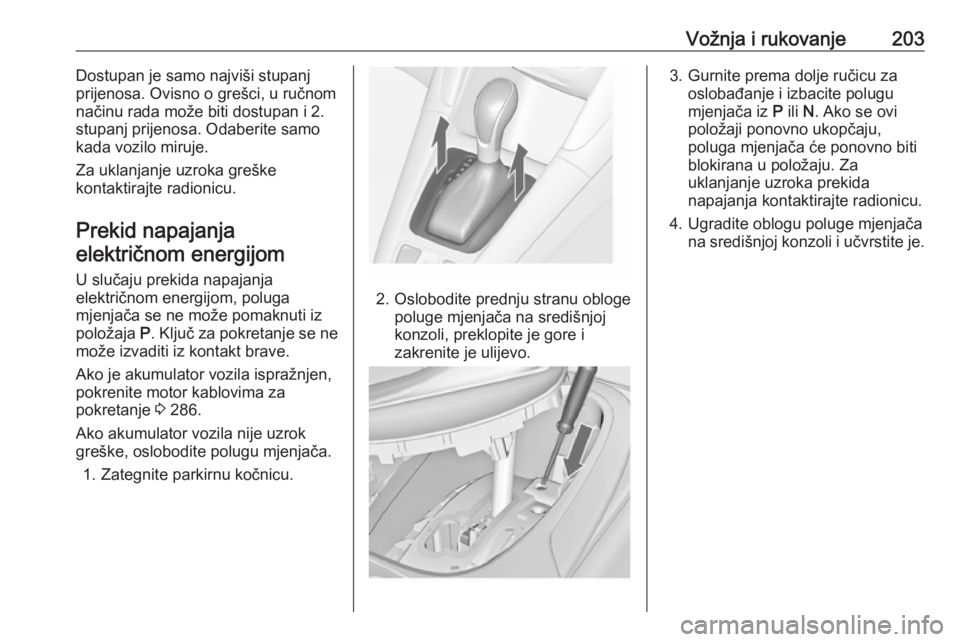

Vožnja i rukovanje203Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i 2.
stupanj prijenosa. Odaberite samo
kada vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanjaelektričnom energijom
U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 286.
Ako akumulator vozila nije uzrok
greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite prednju stranu obloge poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.
3. Gurnite prema dolje ručicu za oslobađanje i izbacite polugu
mjenjača iz P ili N. Ako se ovi
položaji ponovno ukopčaju,
poluga mjenjača će ponovno biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite je.

204Vožnja i rukovanjeRučni mjenjač
Za ukapčanje stupnja prijenosa za
vožnju unatrag, pritisnite papučicu
spojke, a zatim i osigurač na poluzi
mjenjača i ukopčajte stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Pokazivanje stupnja prijenosa 3 101.
Sustav stop-start 3 192.
Kočnice
Sustav kočenja sastoji se od dva
neovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu. Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 99.
Sustav protiv blokiranja kotača
Sustav protiv blokiranja kotača (ABS) sprječava blokiranje kotača.

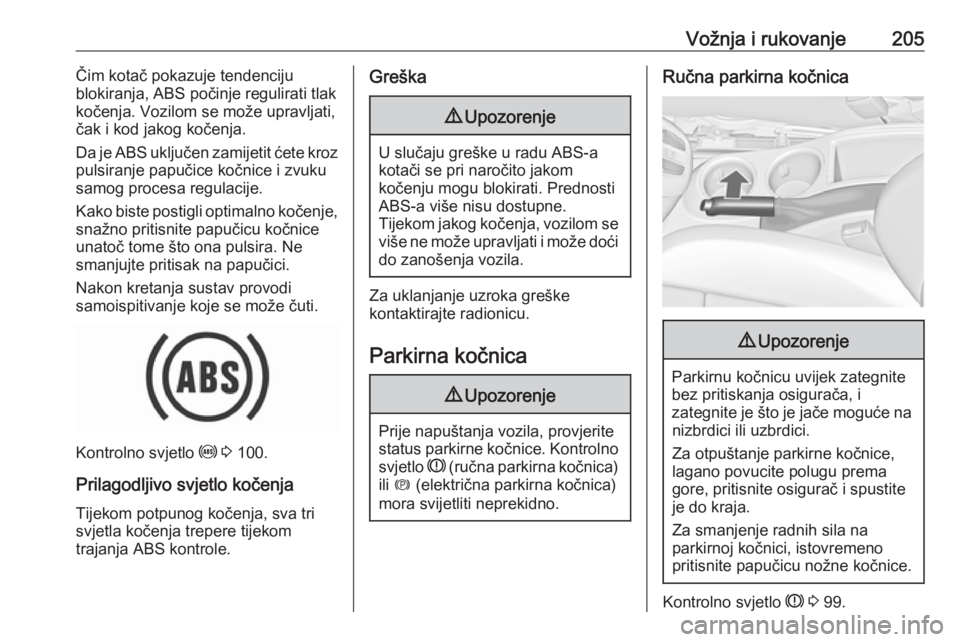

Vožnja i rukovanje205Čim kotač pokazuje tendenciju
blokiranja, ABS počinje regulirati tlak
kočenja. Vozilom se može upravljati,
čak i kod jakog kočenja.
Da je ABS uključen zamijetit ćete kroz
pulsiranje papučice kočnice i zvuku
samog procesa regulacije.
Kako biste postigli optimalno kočenje,
snažno pritisnite papučicu kočnice
unatoč tome što ona pulsira. Ne
smanjujte pritisak na papučici.
Nakon kretanja sustav provodi
samoispitivanje koje se može čuti.
Kontrolno svjetlo u 3 100.
Prilagodljivo svjetlo kočenja
Tijekom potpunog kočenja, sva tri
svjetla kočenja trepere tijekom
trajanja ABS kontrole.
Greška9 Upozorenje
U slučaju greške u radu ABS-a
kotači se pri naročito jakom
kočenju mogu blokirati. Prednosti
ABS-a više nisu dostupne.
Tijekom jakog kočenja, vozilom se više ne može upravljati i može doći do zanošenja vozila.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Parkirna kočnica
9 Upozorenje
Prije napuštanja vozila, provjerite
status parkirne kočnice. Kontrolno
svjetlo R (ručna parkirna kočnica)
ili m (električna parkirna kočnica)
mora svijetliti neprekidno.
Ručna parkirna kočnica9 Upozorenje
Parkirnu kočnicu uvijek zategnite
bez pritiskanja osigurača, i
zategnite je što je jače moguće na nizbrdici ili uzbrdici.
Za otpuštanje parkirne kočnice,
lagano povucite polugu prema
gore, pritisnite osigurač i spustite
je do kraja.
Za smanjenje radnih sila na
parkirnoj kočnici, istovremeno
pritisnite papučicu nožne kočnice.
Kontrolno svjetlo R 3 99.

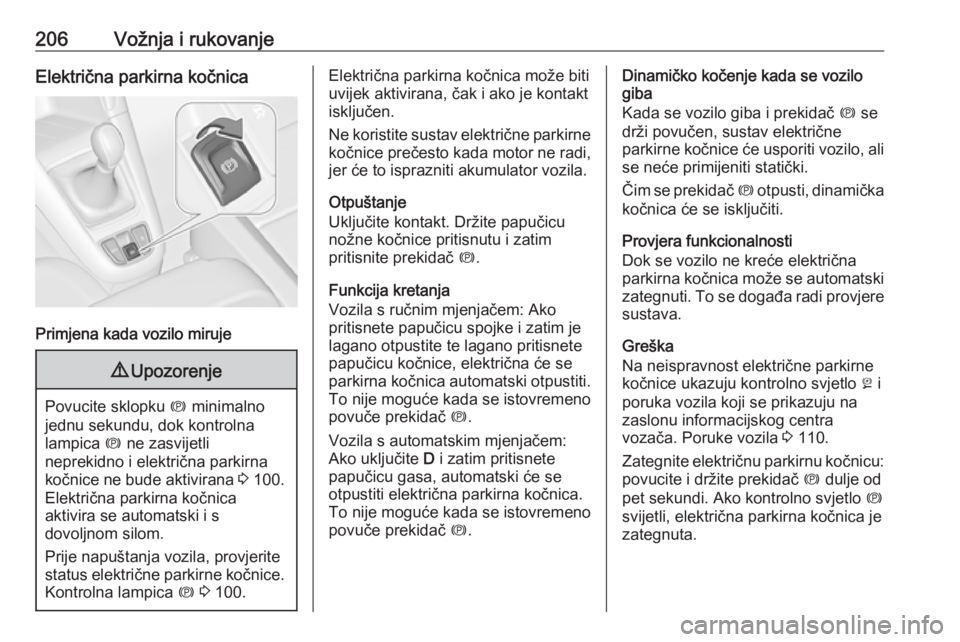

206Vožnja i rukovanjeElektrična parkirna kočnica
Primjena kada vozilo miruje
9Upozorenje
Povucite sklopku m minimalno
jednu sekundu, dok kontrolna
lampica m ne zasvijetli
neprekidno i električna parkirna
kočnice ne bude aktivirana 3 100.
Električna parkirna kočnica
aktivira se automatski i s
dovoljnom silom.
Prije napuštanja vozila, provjerite status električne parkirne kočnice. Kontrolna lampica m 3 100.
Električna parkirna kočnica može biti
uvijek aktivirana, čak i ako je kontakt
isključen.
Ne koristite sustav električne parkirne kočnice prečesto kada motor ne radi, jer će to isprazniti akumulator vozila.
Otpuštanje
Uključite kontakt. Držite papučicu
nožne kočnice pritisnutu i zatim
pritisnite prekidač m.
Funkcija kretanja
Vozila s ručnim mjenjačem: Ako
pritisnete papučicu spojke i zatim je
lagano otpustite te lagano pritisnete
papučicu kočnice, električna će se parkirna kočnica automatski otpustiti.
To nije moguće kada se istovremeno
povuče prekidač m.
Vozila s automatskim mjenjačem: Ako uključite D i zatim pritisnete
papučicu gasa, automatski će se
otpustiti električna parkirna kočnica.
To nije moguće kada se istovremeno
povuče prekidač m.Dinamičko kočenje kada se vozilo
giba
Kada se vozilo giba i prekidač m se
drži povučen, sustav električne
parkirne kočnice će usporiti vozilo, ali se neće primijeniti statički.
Čim se prekidač m otpusti, dinamička
kočnica će se isključiti.
Provjera funkcionalnosti
Dok se vozilo ne kreće električna
parkirna kočnica može se automatski zategnuti. To se događa radi provjere
sustava.
Greška
Na neispravnost električne parkirne
kočnice ukazuju kontrolno svjetlo j i
poruka vozila koji se prikazuju na
zaslonu informacijskog centra
vozača. Poruke vozila 3 110.
Zategnite električnu parkirnu kočnicu:
povucite i držite prekidač m dulje od
pet sekundi. Ako kontrolno svjetlo m
svijetli, električna parkirna kočnica je
zategnuta.

Vožnja i rukovanje207Otpustite električnu parkirnu kočnicu:
gurnite i držite prekidač m dulje od
dvije sekunde. Ako se kontrolno svjetlo m ugasi, električna parkirna
kočnica je otpuštena.
Kontrolno svjetlo m treperi: električna
parkirna kočnica nije u potpunosti
zategnuta ili otpuštena. Kada stalno
treperi, otpustite električnu parkirnu
kočnicu i pokušajte je ponovno
zategnuti.
Pomoć pri kočenju
Ako se papučica kočnice pritisne brzo
i snažno, automatski se primjenjuje
maksimalna sila kočenja.
Rad sustava pomoći pri kočenju
može postati očigledan pulsiranjem
papučice kočnice i većim otporom
prilikom pritiskanja papučice kočnice.
Održavajte stalan pritisak na
papučicu kočnice dok god je potrebno potpuno kočenje. Maksimalna sila
kočenja se automatski smanjuje kada
se papučica kočnice otpusti.Pomoć pri kretanju na
uzbrdici
Sustav pomaže spriječiti nenamjerno
gibanje prilikom kretanja na
uzbrdicama.
Prilikom otpuštanja papučice kočnice nakon zaustavljanja na nagibu,
kočnice ostaju uključene još dodatne dvije sekunde. Kočnice se automatski
otpuštaju čim vozilo počne ubrzavati,
odnosno vrijeme držanja od
dvije sekunde završi.
Pomoć pri kretanju na uzbrdici nije
aktivna tijekom Autostop.Sustavi kontrole vožnje
Sustav kontrole proklizavanja
Sustav kontrole proklizavanja (TC) je komponenta elektroničke kontrolestabilnosti.
TC poboljšava voznu stabilnost kada
je potrebno, neovisno o vrsti površine
ceste ili držanju gume, sprječavanjem
proklizavanja pogonskih kotača.
Čim pogonski kotači počnu
proklizavati, izlazna snaga motora se
smanjuje i kotač koji najviše
proklizava se pojedinačno koči. To
značajno poboljšava voznu stabilnost vozila na skliskim površinama ceste.
TC se uključuje odmah nakon svakog
pokretanja motora, čim se ugasi
kontrolno svjetlo b.
Dok je TC uključen, b treperi.

208Vožnja i rukovanje9Upozorenje
Neka vas ova posebna sigurnosna
karakteristika ne dovede u napast
rizične vožnje.
Prilagodite brzinu uvjetima na
cesti.
Kontrolno svjetlo b 3 101.
Deaktiviranje
TC možete isključiti kada je potrebno
proklizavanje kotača: kratko pritisnite
b .
Ako isključite TC, na informacijskom
centru vozača pojavljuje se poruka o
statusu.
Kontrolno svjetlo k svijetli.
Kada deaktivirate TC, ESC ostaje
aktivna ali s višim pragom kontrole.
TC opet aktivirate ponovnim pritiskom na b. Ako ponovno uključite TC, na
zaslonu informacijskog centra vozača
ponovno se prikazuje poruka o
statusu.
TC se također ponovno aktivira pri
sljedećem uključivanju kontakta.
Greška U slučaju pojave kvara u sustavu,
neprekidno svijetli kontrolno svjetlo
b i na informacijskom centru vozača
se prikazuje poruka. Sustav nije
djelatan.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Elektronička kontrolastabilnosti
Elektronička kontrola stabilnosti
(ESC) poboljšava voznu stabilnost
kada je potrebno, neovisno o vrsti
površine ceste ili držanju gume.
Čim vozilo počne skretati
(podupravljanje/preupravaljanje),
snaga motora se smanjuje i kotači se koče pojedinačno.
ESC radi zajedno sa sustavom
kontrole proklizavanja (TC). On
sprječava proklizavanje pogonskih
kotača.
ESC se uključuje odmah nakon
svakog pokretanja motora, čim se
ugasi kontrolno svjetlo b.
Dok je ESC uključen, b treperi.
