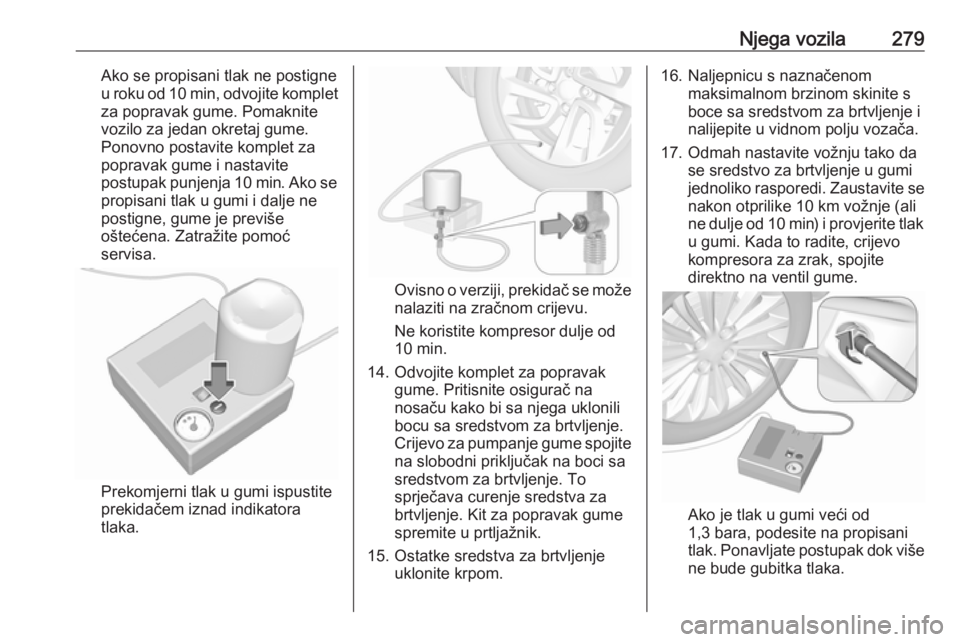

Njega vozila279Ako se propisani tlak ne postigne
u roku od 10 min, odvojite komplet za popravak gume. Pomaknite
vozilo za jedan okretaj gume.
Ponovno postavite komplet za
popravak gume i nastavite
postupak punjenja 10 min. Ako se
propisani tlak u gumi i dalje ne
postigne, gume je previše
oštećena. Zatražite pomoć
servisa.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora tlaka.
Ovisno o verziji, prekidač se može
nalaziti na zračnom crijevu.
Ne koristite kompresor dulje od
10 min.
14. Odvojite komplet za popravak gume. Pritisnite osigurač na
nosaču kako bi sa njega uklonili
bocu sa sredstvom za brtvljenje.
Crijevo za pumpanje gume spojite
na slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 min) i provjerite tlak u gumi. Kada to radite, crijevo
kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljate postupak dok više
ne bude gubitka tlaka.

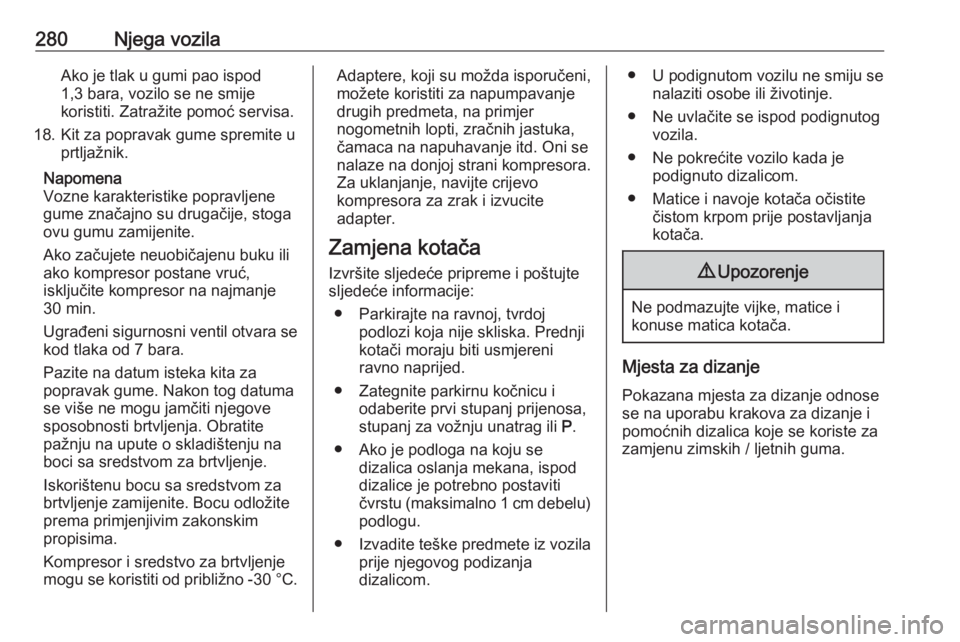

280Njega vozilaAko je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć servisa.
18. Kit za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 min.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.Adaptere, koji su možda isporučeni,
možete koristiti za napumpavanje
drugih predmeta, na primjer
nogometnih lopti, zračnih jastuka,
čamaca na napuhavanje itd. Oni se
nalaze na donjoj strani kompresora.
Za uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Ako je podloga na koju se dizalica oslanja mekana, ispod
dizalice je potrebno postaviti čvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
Mjesta za dizanje
Pokazana mjesta za dizanje odnose
se na uporabu krakova za dizanje i
pomoćnih dizalica koje se koriste za
zamjenu zimskih / ljetnih guma.

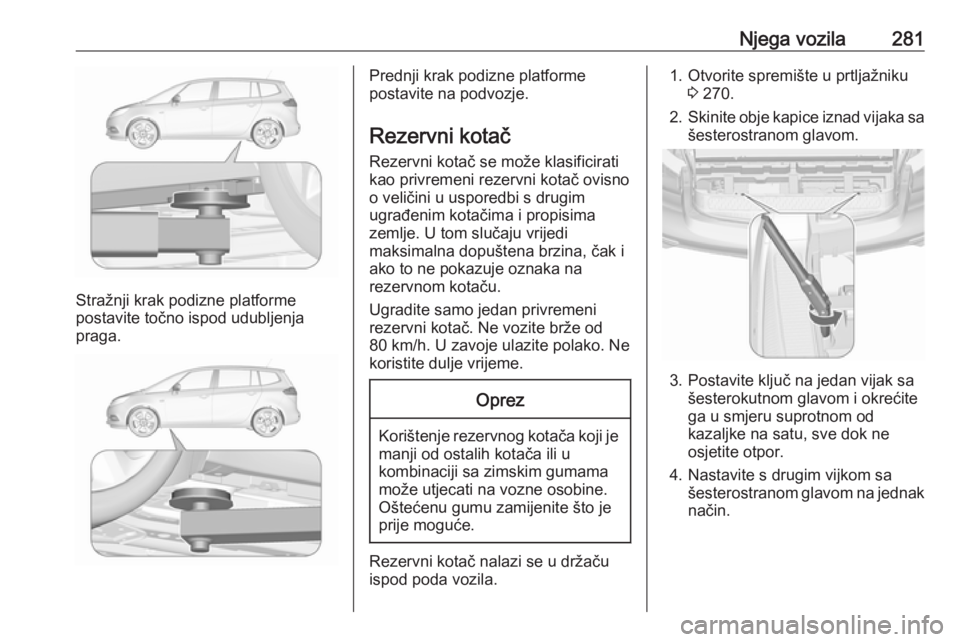

Njega vozila281
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.
Prednji krak podizne platforme
postavite na podvozje.
Rezervni kotač Rezervni kotač se može klasificiratikao privremeni rezervni kotač ovisno
o veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje. U tom slučaju vrijedi
maksimalna dopuštena brzina, čak i
ako to ne pokazuje oznaka na
rezervnom kotaču.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač nalazi se u držaču
ispod poda vozila.
1. Otvorite spremište u prtljažniku 3 270.
2. Skinite obje kapice iznad vijaka sa
šesterostranom glavom.
3. Postavite ključ na jedan vijak sa šesterokutnom glavom i okrećitega u smjeru suprotnom od
kazaljke na satu, sve dok ne
osjetite otpor.
4. Nastavite s drugim vijkom sa šesterostranom glavom na jednak
način.

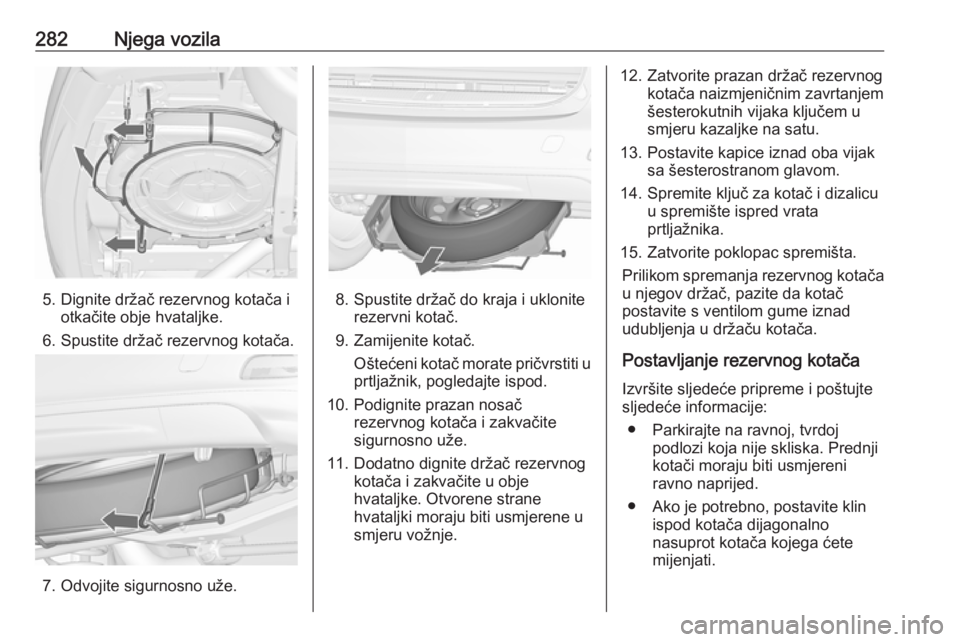

282Njega vozila
5. Dignite držač rezervnog kotača iotkačite obje hvataljke.
6. Spustite držač rezervnog kotača.
7. Odvojite sigurnosno uže.
8. Spustite držač do kraja i uklonite rezervni kotač.
9. Zamijenite kotač. Oštećeni kotač morate pričvrstiti u
prtljažnik, pogledajte ispod.
10. Podignite prazan nosač rezervnog kotača i zakvačite
sigurnosno uže.
11. Dodatno dignite držač rezervnog kotača i zakvačite u obje
hvataljke. Otvorene strane
hvataljki moraju biti usmjerene u
smjeru vožnje.
12. Zatvorite prazan držač rezervnog kotača naizmjeničnim zavrtanjem
šesterokutnih vijaka ključem u
smjeru kazaljke na satu.
13. Postavite kapice iznad oba vijak sa šesterostranom glavom.
14. Spremite ključ za kotač i dizalicu u spremište ispred vrata
prtljažnika.
15. Zatvorite poklopac spremišta. Prilikom spremanja rezervnog kotačau njegov držač, pazite da kotač
postavite s ventilom gume iznad
udubljenja u držaču kotača.
Postavljanje rezervnog kotača Izvršite sljedeće pripreme i poštujte
sljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji
kotači moraju biti usmjereni
ravno naprijed.
● Ako je potrebno, postavite klin ispod kotača dijagonalno
nasuprot kotača kojega ćete
mijenjati.

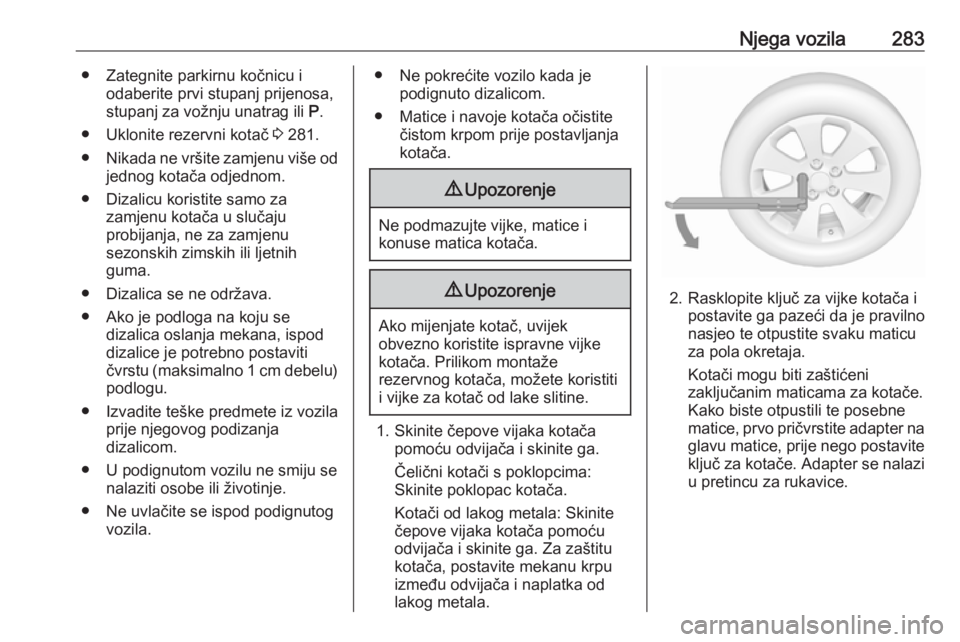

Njega vozila283● Zategnite parkirnu kočnicu iodaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač 3 281.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.
● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu (maksimalno 1 cm debelu)
podlogu.
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.● Ne pokrećite vozilo kada je
podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
9 Upozorenje
Ako mijenjate kotač, uvijek
obvezno koristite ispravne vijke
kotača. Prilikom montaže
rezervnog kotača, možete koristiti i vijke za kotač od lake slitine.
1. Skinite čepove vijaka kotača pomoću odvijača i skinite ga.
Čelični kotači s poklopcima:
Skinite poklopac kotača.
Kotači od lakog metala: Skinite
čepove vijaka kotača pomoću
odvijača i skinite ga. Za zaštitu
kotača, postavite mekanu krpu
između odvijača i naplatka od
lakog metala.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu za pola okretaja.
Kotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter na glavu matice, prije nego postavite
ključ za kotače. Adapter se nalazi u pretincu za rukavice.

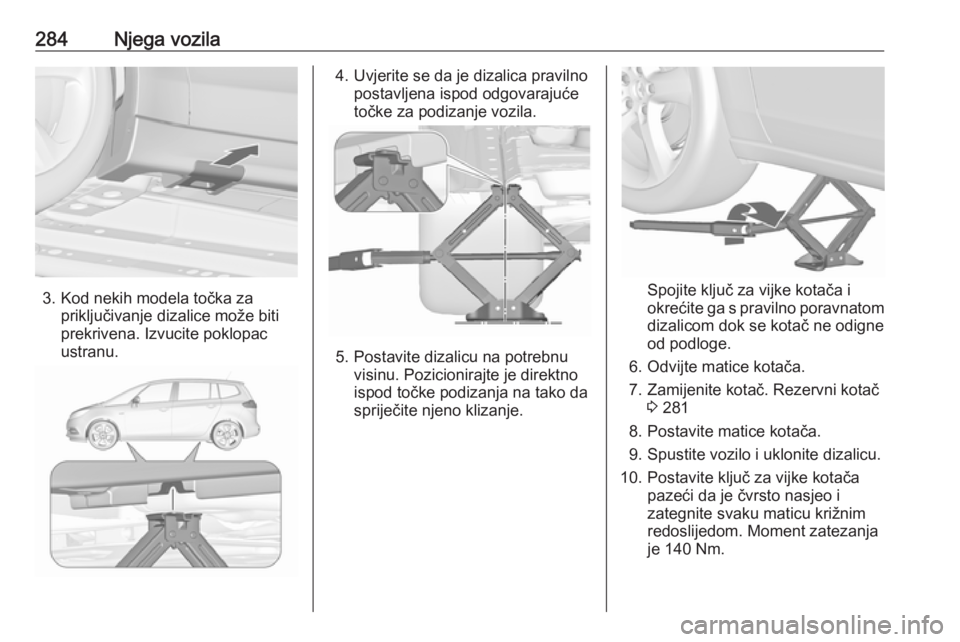

284Njega vozila
3. Kod nekih modela točka zapriključivanje dizalice može biti
prekrivena. Izvucite poklopac
ustranu.
4. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
5. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
6. Odvijte matice kotača.
7. Zamijenite kotač. Rezervni kotač 3 281
8. Postavite matice kotača.
9. Spustite vozilo i uklonite dizalicu.
10. Postavite ključ za vijke kotača pazeći da je čvrsto nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja je 140 Nm.

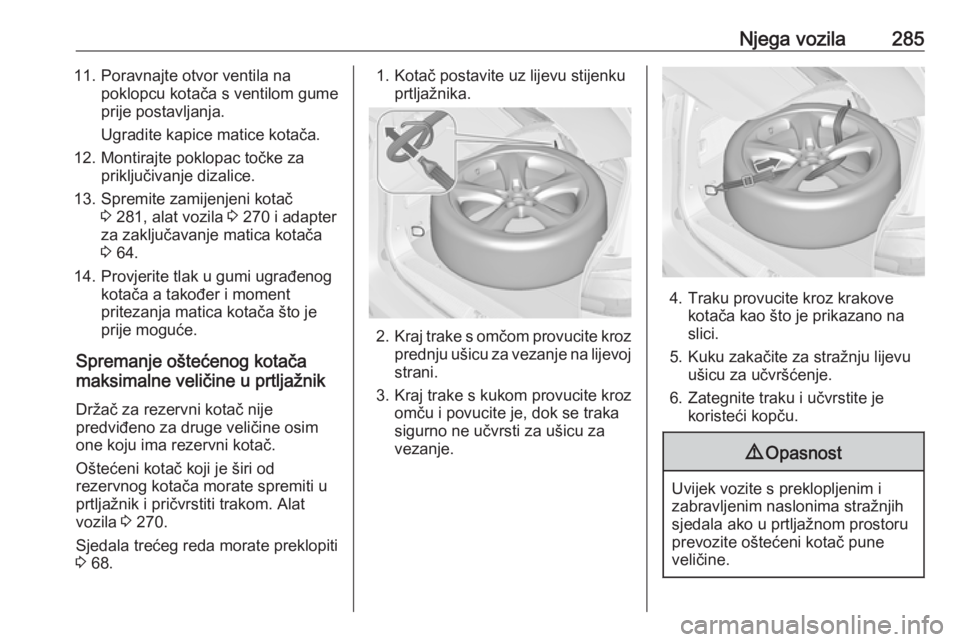

Njega vozila28511. Poravnajte otvor ventila napoklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
12. Montirajte poklopac točke za priključivanje dizalice.
13. Spremite zamijenjeni kotač 3 281, alat vozila 3 270 i adapter
za zaključavanje matica kotača
3 64.
14. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Spremanje oštećenog kotača
maksimalne veličine u prtljažnik
Držač za rezervni kotač nije
predviđeno za druge veličine osim
one koju ima rezervni kotač.
Oštećeni kotač koji je širi od
rezervnog kotača morate spremiti u
prtljažnik i pričvrstiti trakom. Alat
vozila 3 270.
Sjedala trećeg reda morate preklopiti
3 68.1. Kotač postavite uz lijevu stijenku
prtljažnika.
2.Kraj trake s omčom provucite kroz
prednju ušicu za vezanje na lijevoj strani.
3. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu za
vezanje.
4. Traku provucite kroz krakove kotača kao što je prikazano na
slici.
5. Kuku zakačite za stražnju lijevu ušicu za učvršćenje.
6. Zategnite traku i učvrstite je koristeći kopču.
9 Opasnost
Uvijek vozite s preklopljenim i
zabravljenim naslonima stražnjih
sjedala ako u prtljažnom prostoru
prevozite oštećeni kotač pune
veličine.

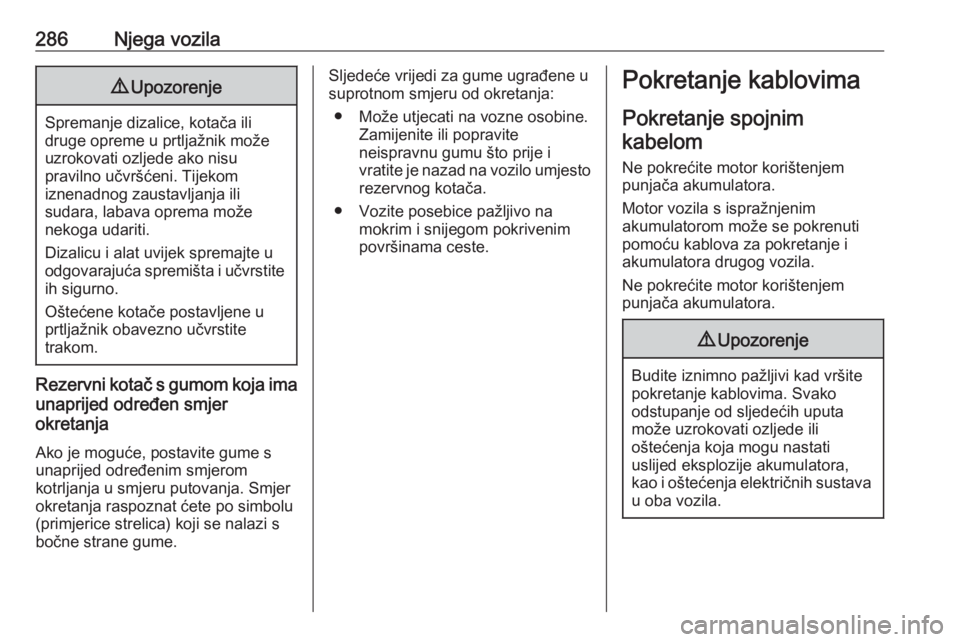

286Njega vozila9Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Dizalicu i alat uvijek spremajte u
odgovarajuća spremišta i učvrstite ih sigurno.
Oštećene kotače postavljene u prtljažnik obavezno učvrstite
trakom.
Rezervni kotač s gumom koja ima
unaprijed određen smjer
okretanja
Ako je moguće, postavite gume s unaprijed određenim smjerom
kotrljanja u smjeru putovanja. Smjer okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom može se pokrenuti
pomoću kablova za pokretanje i
akumulatora drugog vozila.
Ne pokrećite motor korištenjem
punjača akumulatora.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.

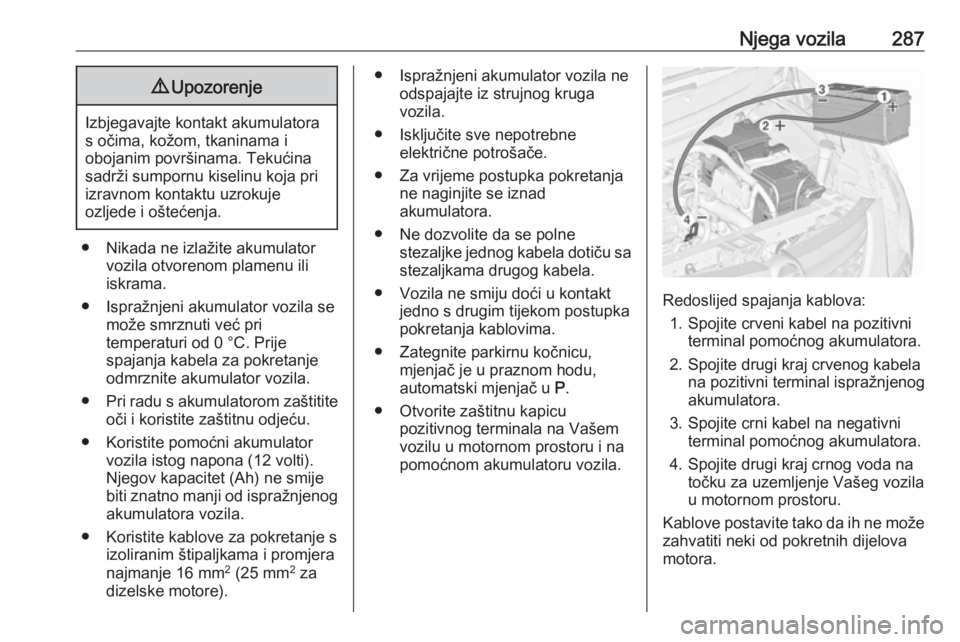

Njega vozila2879Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator vozila.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator vozila istog napona (12 volti).
Njegov kapacitet (Ah) ne smije biti znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
dizelske motore).
● Ispražnjeni akumulator vozila ne odspajajte iz strujnog kruga
vozila.
● Isključite sve nepotrebne električne potrošače.
● Za vrijeme postupka pokretanja ne naginjite se iznad
akumulatora.
● Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
● Vozila ne smiju doći u kontakt jedno s drugim tijekom postupka
pokretanja kablovima.
● Zategnite parkirnu kočnicu, mjenjač je u praznom hodu,
automatski mjenjač u P.
● Otvorite zaštitnu kapicu pozitivnog terminala na Vašem
vozilu u motornom prostoru i na
pomoćnom akumulatoru vozila.
Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog voda na točku za uzemljenje Vašeg vozila
u motornom prostoru.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.

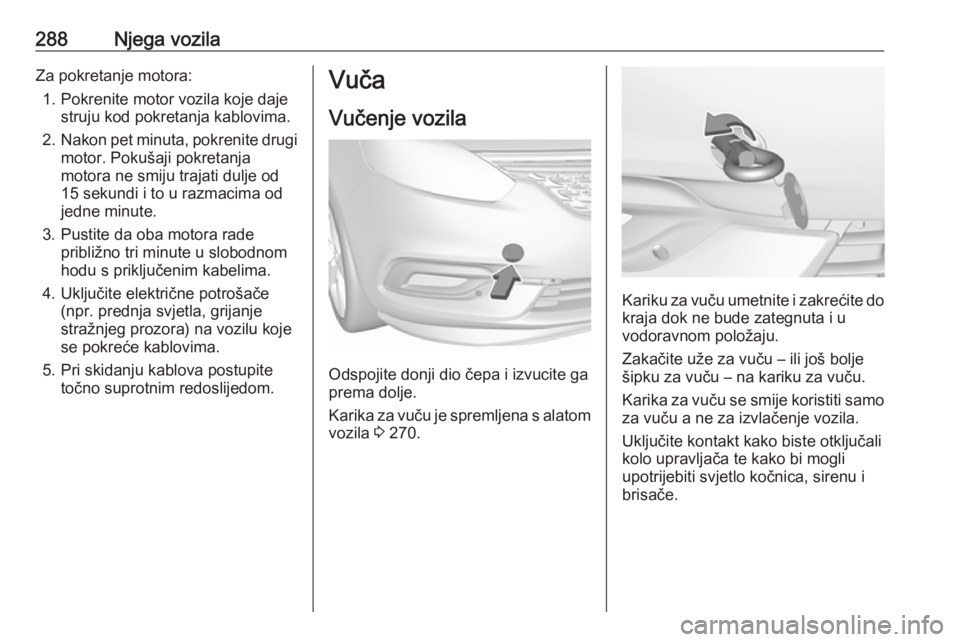

288Njega vozilaZa pokretanje motora:1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon pet minuta, pokrenite drugi
motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
jedne minute.
3. Pustite da oba motora rade približno tri minute u slobodnom
hodu s priključenim kabelima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Odspojite donji dio čepa i izvucite ga
prema dolje.
Karika za vuču je spremljena s alatom vozila 3 270.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
