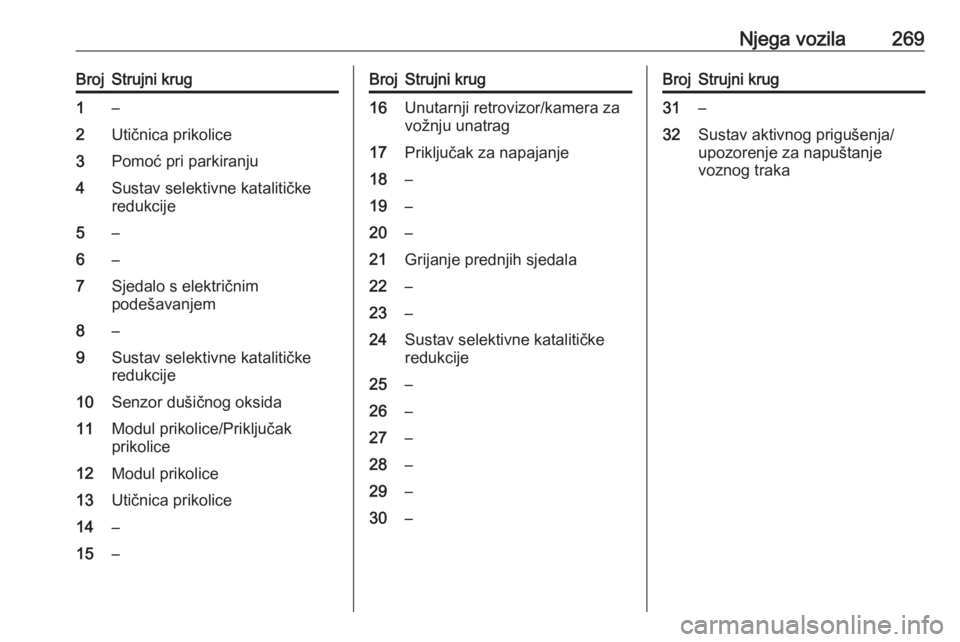

Njega vozila269BrojStrujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8–9Sustav selektivne katalitičke
redukcije10Senzor dušičnog oksida11Modul prikolice/Priključak
prikolice12Modul prikolice13Utičnica prikolice14–15–BrojStrujni krug16Unutarnji retrovizor/kamera za
vožnju unatrag17Priključak za napajanje18–19–20–21Grijanje prednjih sjedala22–23–24Sustav selektivne katalitičke
redukcije25–26–27–28–29–30–BrojStrujni krug31–32Sustav aktivnog prigušenja/
upozorenje za napuštanje
voznog traka

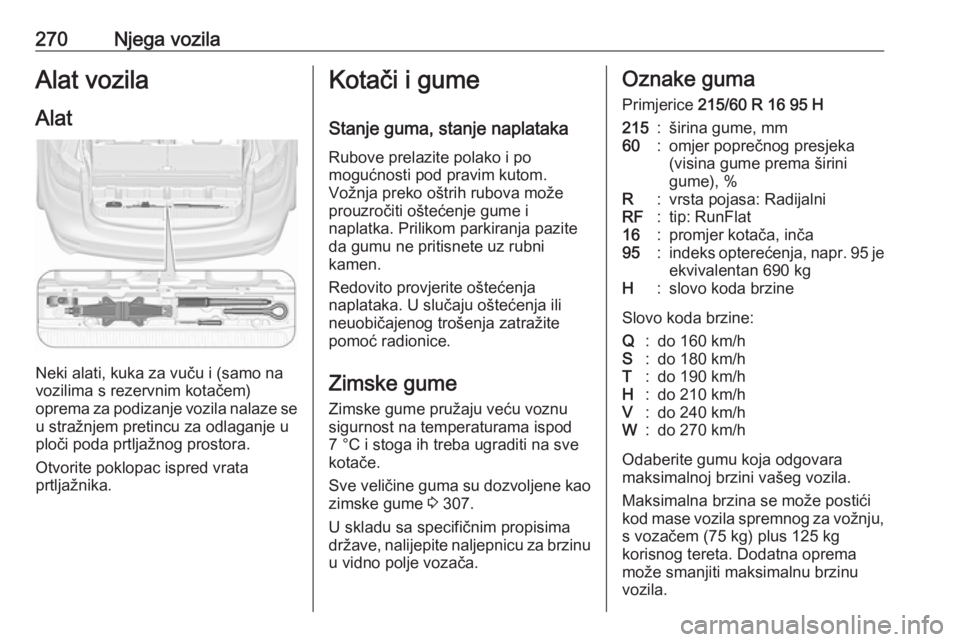

270Njega vozilaAlat vozila
Alat
Neki alati, kuka za vuču i (samo na
vozilima s rezervnim kotačem)
oprema za podizanje vozila nalaze se u stražnjem pretincu za odlaganje u
ploči poda prtljažnog prostora.
Otvorite poklopac ispred vrata
prtljažnika.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume Zimske gume pružaju veću voznusigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao zimske gume 3 307.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.Oznake guma
Primjerice 215/60 R 16 95 H215:širina gume, mm60:omjer poprečnog presjeka
(visina gume prema širini
gume), %R:vrsta pojasa: RadijalniRF:tip: RunFlat16:promjer kotača, inča95:indeks opterećenja, napr. 95 je ekvivalentan 690 kgH:slovo koda brzine
Slovo koda brzine:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Odaberite gumu koja odgovara
maksimalnoj brzini vašeg vozila.
Maksimalna brzina se može postići
kod mase vozila spremnog za vožnju,
s vozačem (75 kg) plus 125 kg
korisnog tereta. Dodatna oprema
može smanjiti maksimalnu brzinu
vozila.

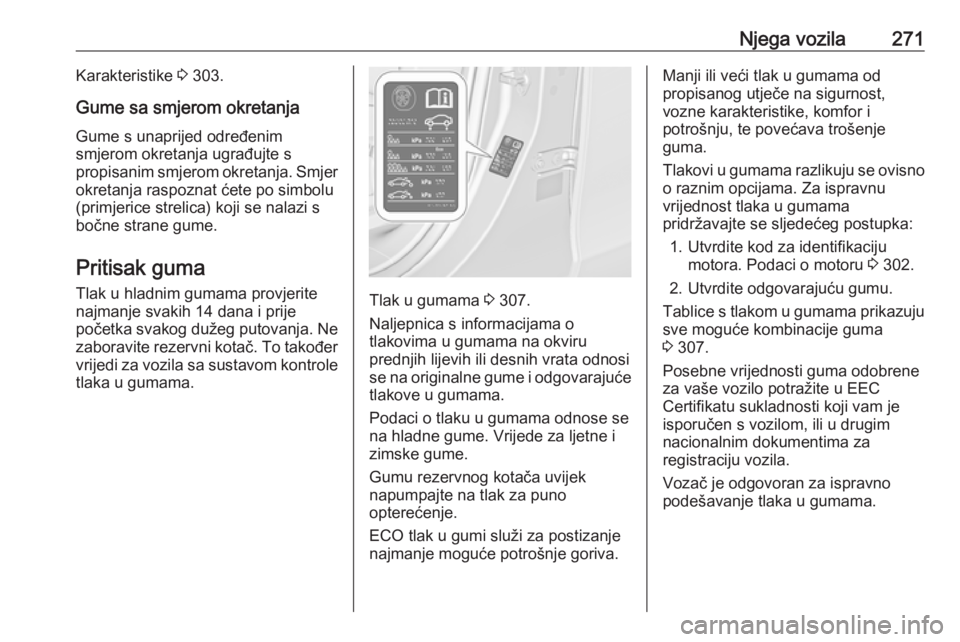

Njega vozila271Karakteristike 3 303.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Tlak u gumama 3 307.
Naljepnica s informacijama o
tlakovima u gumama na okviru
prednjih lijevih ili desnih vrata odnosi se na originalne gume i odgovarajuće
tlakove u gumama.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje
najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 302.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 307.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.

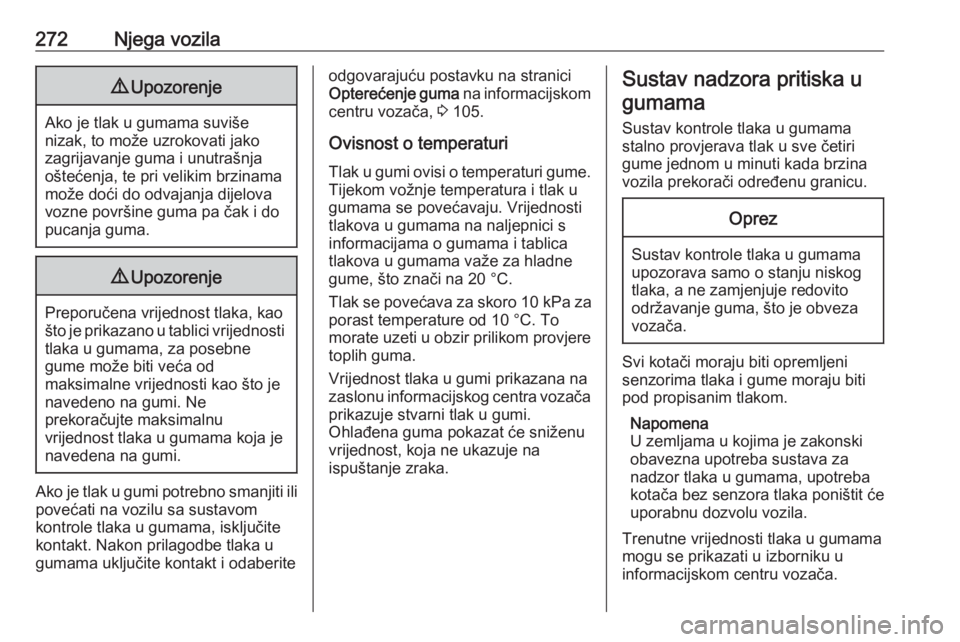

272Njega vozila9Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
9 Upozorenje
Preporučena vrijednost tlaka, kao
što je prikazano u tablici vrijednosti
tlaka u gumama, za posebne
gume može biti veća od
maksimalne vrijednosti kao što je
navedeno na gumi. Ne
prekoračujte maksimalnu
vrijednost tlaka u gumama koja je
navedena na gumi.
Ako je tlak u gumi potrebno smanjiti ili
povećati na vozilu sa sustavom
kontrole tlaka u gumama, isključite
kontakt. Nakon prilagodbe tlaka u
gumama uključite kontakt i odaberite
odgovarajuću postavku na stranici
Opterećenje guma na informacijskom
centru vozača, 3 105.
Ovisnost o temperaturi
Tlak u gumi ovisi o temperaturi gume.
Tijekom vožnje temperatura i tlak u
gumama se povećavaju. Vrijednosti
tlakova u gumama na naljepnici s
informacijama o gumama i tablica
tlakova u gumama važe za hladne
gume, što znači na 20 °C.
Tlak se povećava za skoro 10 kPa za
porast temperature od 10 °C. To morate uzeti u obzir prilikom provjere
toplih guma.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje stvarni tlak u gumi.
Ohlađena guma pokazat će sniženu
vrijednost, koja ne ukazuje na
ispuštanje zraka.Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
stalno provjerava tlak u sve četiri
gume jednom u minuti kada brzina
vozila prekorači određenu granicu.Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava za
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka poništit će
uporabnu dozvolu vozila.
Trenutne vrijednosti tlaka u gumama mogu se prikazati u izborniku u
informacijskom centru vozača.

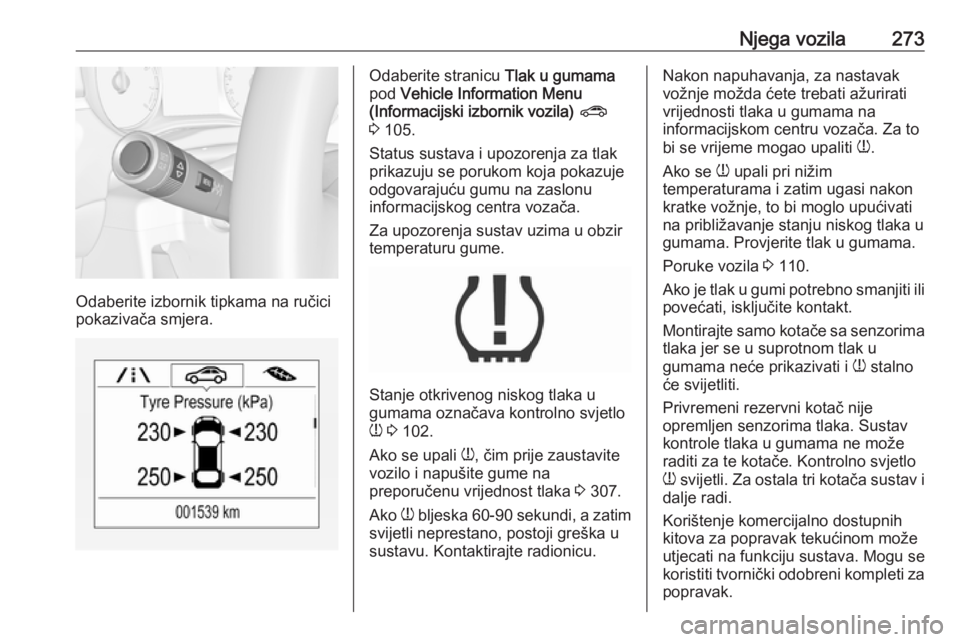

Njega vozila273
Odaberite izbornik tipkama na ručici
pokazivača smjera.
Odaberite stranicu Tlak u gumama
pod Vehicle Information Menu
(Informacijski izbornik vozila) ?
3 105.
Status sustava i upozorenja za tlak
prikazuju se porukom koja pokazuje
odgovarajuću gumu na zaslonu
informacijskog centra vozača.
Za upozorenja sustav uzima u obzir
temperaturu gume.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 102.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 307.
Ako w bljeska 60-90 sekundi, a zatim
svijetli neprestano, postoji greška u
sustavu. Kontaktirajte radionicu.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se w upali pri nižim
temperaturama i zatim ugasi nakon
kratke vožnje, to bi moglo upućivati
na približavanje stanju niskog tlaka u
gumama. Provjerite tlak u gumama.
Poruke vozila 3 110.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Privremeni rezervni kotač nije
opremljen senzorima tlaka. Sustav
kontrole tlaka u gumama ne može
raditi za te kotače. Kontrolno svjetlo
w svijetli. Za ostala tri kotača sustav i
dalje radi.
Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.

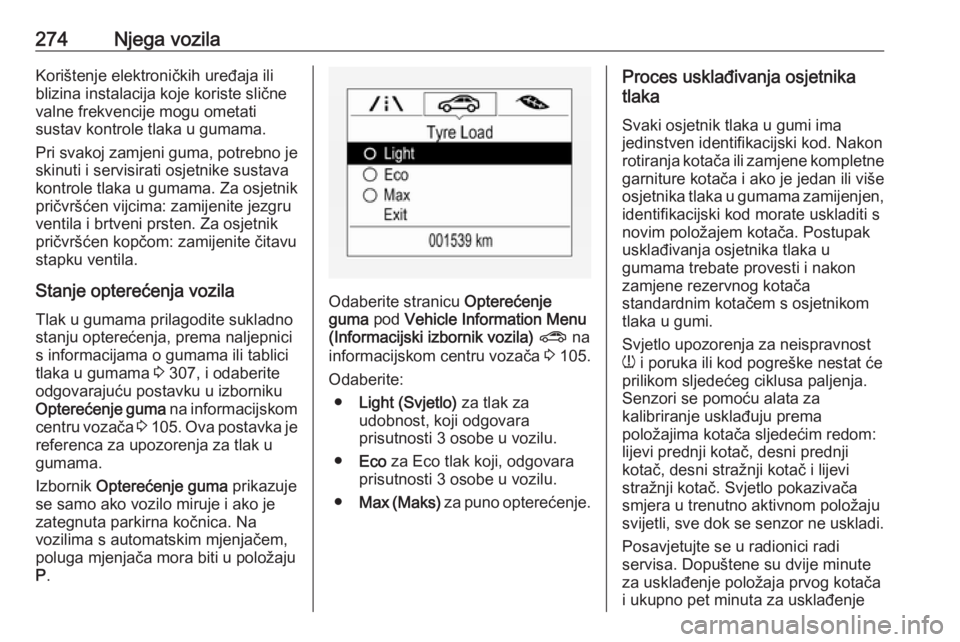

274Njega vozilaKorištenje elektroničkih uređaja iliblizina instalacija koje koriste slične
valne frekvencije mogu ometati
sustav kontrole tlaka u gumama.
Pri svakoj zamjeni guma, potrebno je
skinuti i servisirati osjetnike sustava
kontrole tlaka u gumama. Za osjetnik
pričvršćen vijcima: zamijenite jezgru
ventila i brtveni prsten. Za osjetnik
pričvršćen kopčom: zamijenite čitavu
stapku ventila.
Stanje opterećenja vozila Tlak u gumama prilagodite sukladno
stanju opterećenja, prema naljepnici
s informacijama o gumama ili tablici
tlaka u gumama 3 307, i odaberite
odgovarajuću postavku u izborniku
Opterećenje guma na informacijskom
centru vozača 3 105 . Ova postavka je
referenca za upozorenja za tlak u
gumama.
Izbornik Opterećenje guma prikazuje
se samo ako vozilo miruje i ako je zategnuta parkirna kočnica. Na
vozilima s automatskim mjenjačem,
poluga mjenjača mora biti u položaju P .
Odaberite stranicu Opterećenje
guma pod Vehicle Information Menu
(Informacijski izbornik vozila) ? na
informacijskom centru vozača 3 105.
Odaberite: ● Light (Svjetlo) za tlak za
udobnost, koji odgovara
prisutnosti 3 osobe u vozilu.
● Eco za Eco tlak koji, odgovara
prisutnosti 3 osobe u vozilu.
● Max (Maks) za puno opterećenje.
Proces usklađivanja osjetnika
tlaka
Svaki osjetnik tlaka u gumi ima
jedinstven identifikacijski kod. Nakon
rotiranja kotača ili zamjene kompletne garniture kotača i ako je jedan ili više
osjetnika tlaka u gumama zamijenjen,
identifikacijski kod morate uskladiti s
novim položajem kotača. Postupak
usklađivanja osjetnika tlaka u
gumama trebate provesti i nakon
zamjene rezervnog kotača
standardnim kotačem s osjetnikom
tlaka u gumi.
Svjetlo upozorenja za neispravnost
w i poruka ili kod pogreške nestat će
prilikom sljedećeg ciklusa paljenja.
Senzori se pomoću alata za
kalibriranje usklađuju prema
položajima kotača sljedećim redom: lijevi prednji kotač, desni prednji
kotač, desni stražnji kotač i lijevi
stražnji kotač. Svjetlo pokazivača
smjera u trenutno aktivnom položaju
svijetli, sve dok se senzor ne uskladi.
Posavjetujte se u radionici radi
servisa. Dopuštene su dvije minute
za usklađenje položaja prvog kotača
i ukupno pet minuta za usklađenje

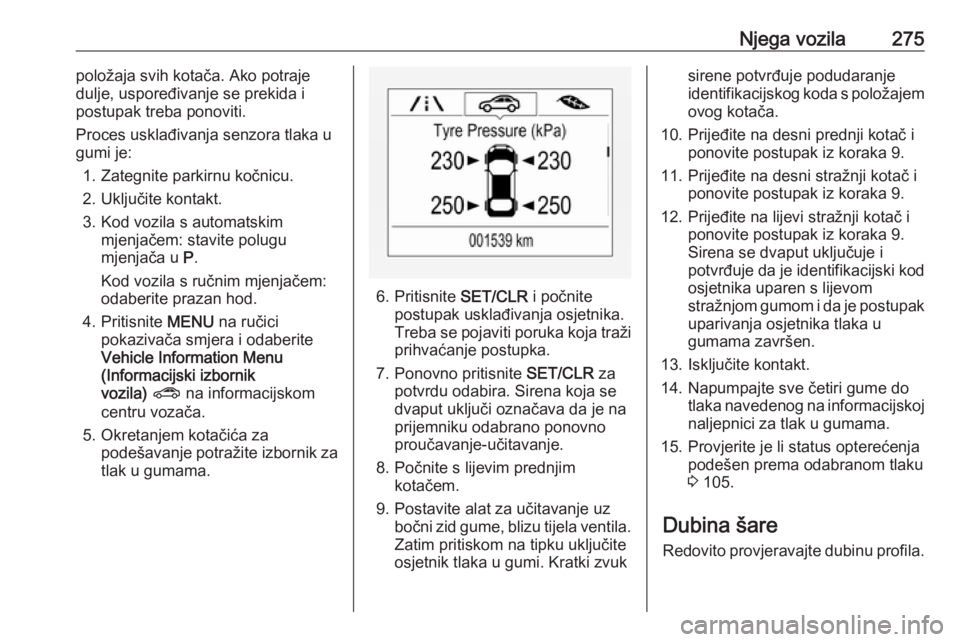

Njega vozila275položaja svih kotača. Ako potraje
dulje, uspoređivanje se prekida i
postupak treba ponoviti.
Proces usklađivanja senzora tlaka u gumi je:
1. Zategnite parkirnu kočnicu.
2. Uključite kontakt.
3. Kod vozila s automatskim mjenjačem: stavite polugu
mjenjača u P.
Kod vozila s ručnim mjenjačem:
odaberite prazan hod.
4. Pritisnite MENU na ručici
pokazivača smjera i odaberite
Vehicle Information Menu
(Informacijski izbornik
vozila) ? na informacijskom
centru vozača.
5. Okretanjem kotačića za podešavanje potražite izbornik zatlak u gumama.
6. Pritisnite SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži
prihvaćanje postupka.
7. Ponovno pritisnite SET/CLR za
potvrdu odabira. Sirena koja se
dvaput uključi označava da je na
prijemniku odabrano ponovno
proučavanje-učitavanje.
8. Počnite s lijevim prednjim kotačem.
9. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku uključite
osjetnik tlaka u gumi. Kratki zvuk
sirene potvrđuje podudaranje
identifikacijskog koda s položajem
ovog kotača.
10. Prijeđite na desni prednji kotač i ponovite postupak iz koraka 9.
11. Prijeđite na desni stražnji kotač i ponovite postupak iz koraka 9.
12. Prijeđite na lijevi stražnji kotač i ponovite postupak iz koraka 9.
Sirena se dvaput uključuje i
potvrđuje da je identifikacijski kod osjetnika uparen s lijevom
stražnjom gumom i da je postupak
uparivanja osjetnika tlaka u
gumama završen.
13. Isključite kontakt.
14. Napumpajte sve četiri gume do tlaka navedenog na informacijskoj
naljepnici za tlak u gumama.
15. Provjerite je li status opterećenja podešen prema odabranom tlaku
3 105.
Dubina šare
Redovito provjeravajte dubinu profila.

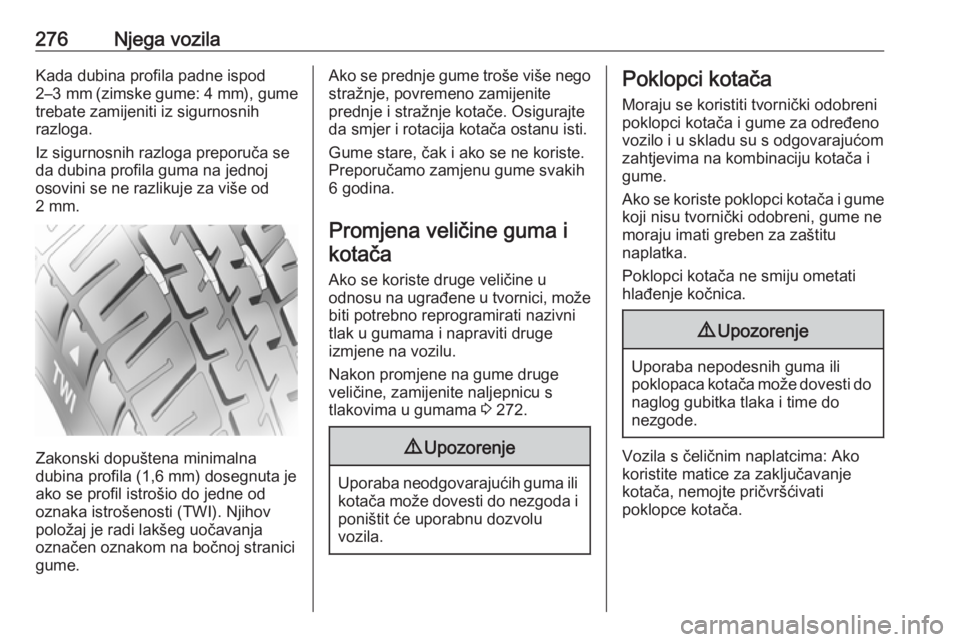

276Njega vozilaKada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, povremeno zamijenite
prednje i stražnje kotače. Osigurajte
da smjer i rotacija kotača ostanu isti.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako se koriste druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati nazivni
tlak u gumama i napraviti druge
izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama 3 272.9 Upozorenje
Uporaba neodgovarajućih guma ili
kotača može dovesti do nezgoda i
poništit će uporabnu dozvolu
vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume
koji nisu tvornički odobreni, gume ne
moraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Vozila s čeličnim naplatcima: Ako
koristite matice za zaključavanje
kotača, nemojte pričvršćivati
poklopce kotača.

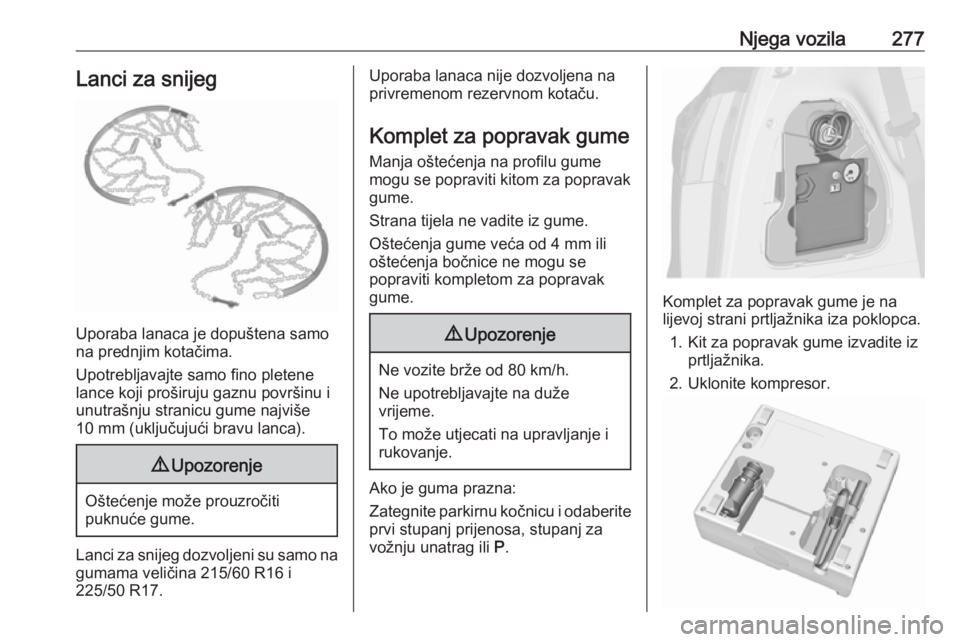

Njega vozila277Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg dozvoljeni su samo na gumama veličina 215/60 R16 i
225/50 R17.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak gume Manja oštećenja na profilu gume
mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Komplet za popravak gume je na
lijevoj strani prtljažnika iza poklopca.
1. Kit za popravak gume izvadite iz prtljažnika.
2. Uklonite kompresor.

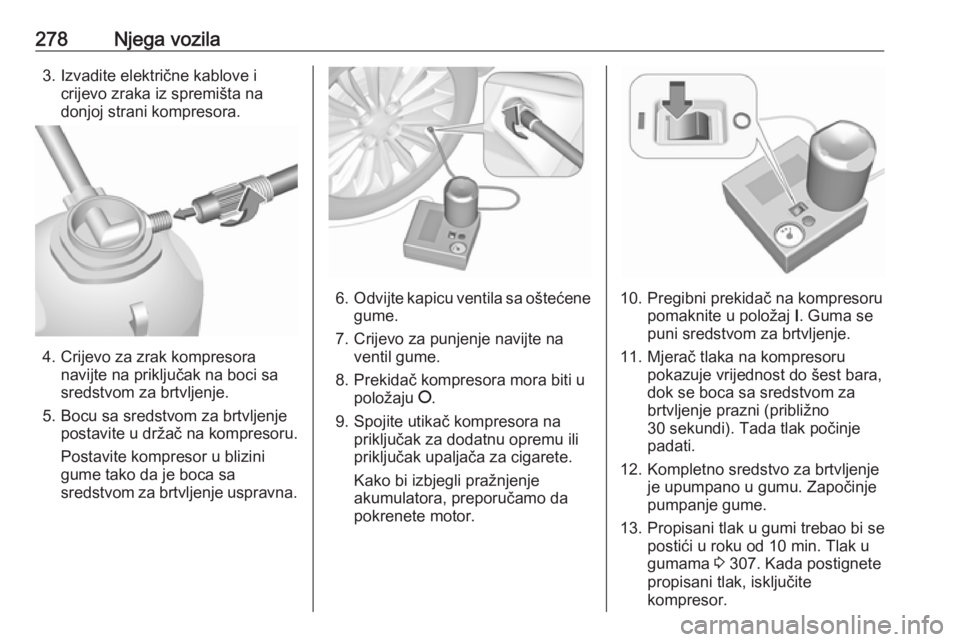

278Njega vozila3. Izvadite električne kablove icrijevo zraka iz spremišta na
donjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.
9. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do šest bara,
dok se boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od 10 min. Tlak u
gumama 3 307. Kada postignete
propisani tlak, isključite
kompresor.
