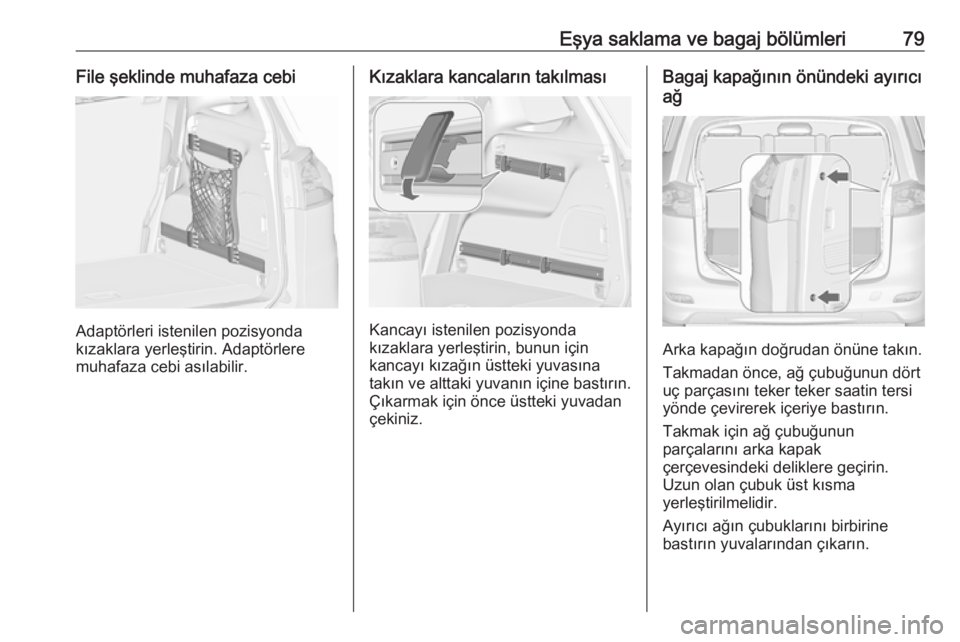

Eşya saklama ve bagaj bölümleri79File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.
Bagaj kapağının önündeki ayırıcı
ağ
Arka kapağın doğrudan önüne takın.
Takmadan önce, ağ çubuğunun dört uç parçasını teker teker saatin tersi
yönde çevirerek içeriye bastırın.
Takmak için ağ çubuğunun
parçalarını arka kapak
çerçevesindeki deliklere geçirin.
Uzun olan çubuk üst kısma
yerleştirilmelidir.
Ayırıcı ağın çubuklarını birbirine bastırın yuvalarından çıkarın.

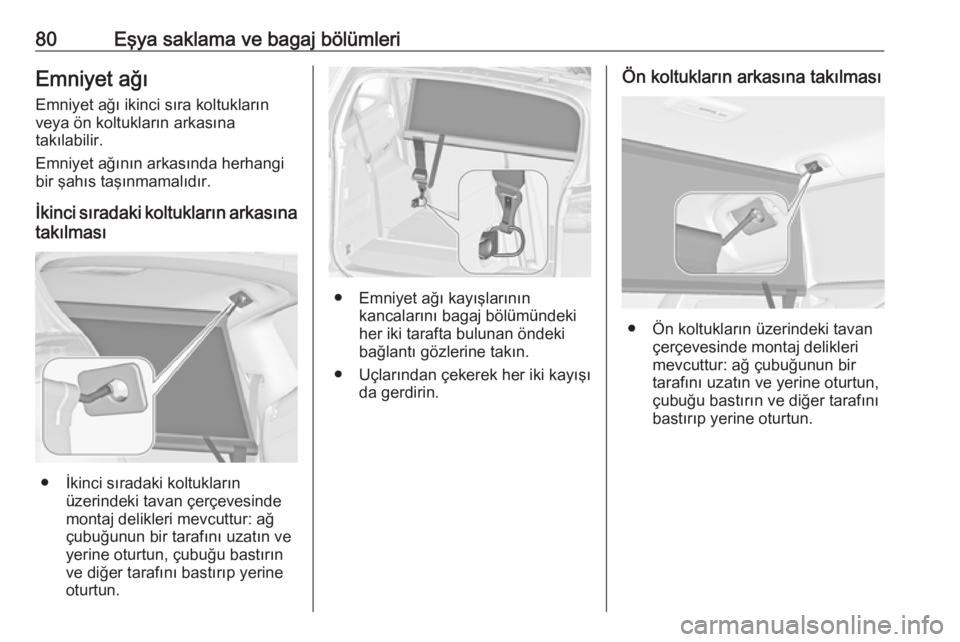

80Eşya saklama ve bagaj bölümleriEmniyet ağı
Emniyet ağı ikinci sıra koltukların
veya ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi bir şahıs taşınmamalıdır.
İkinci sıradaki koltukların arkasına
takılması
● İkinci sıradaki koltukların üzerindeki tavan çerçevesinde
montaj delikleri mevcuttur: ağ çubuğunun bir tarafını uzatın ve
yerine oturtun, çubuğu bastırın
ve diğer tarafını bastırıp yerine
oturtun.
● Emniyet ağı kayışlarının kancalarını bagaj bölümündeki
her iki tarafta bulunan öndeki
bağlantı gözlerine takın.
● Uçlarından çekerek her iki kayışı da gerdirin.
Ön koltukların arkasına takılması
● Ön koltukların üzerindeki tavançerçevesinde montaj delikleri
mevcuttur: ağ çubuğunun bir
tarafını uzatın ve yerine oturtun,
çubuğu bastırın ve diğer tarafını
bastırıp yerine oturtun.

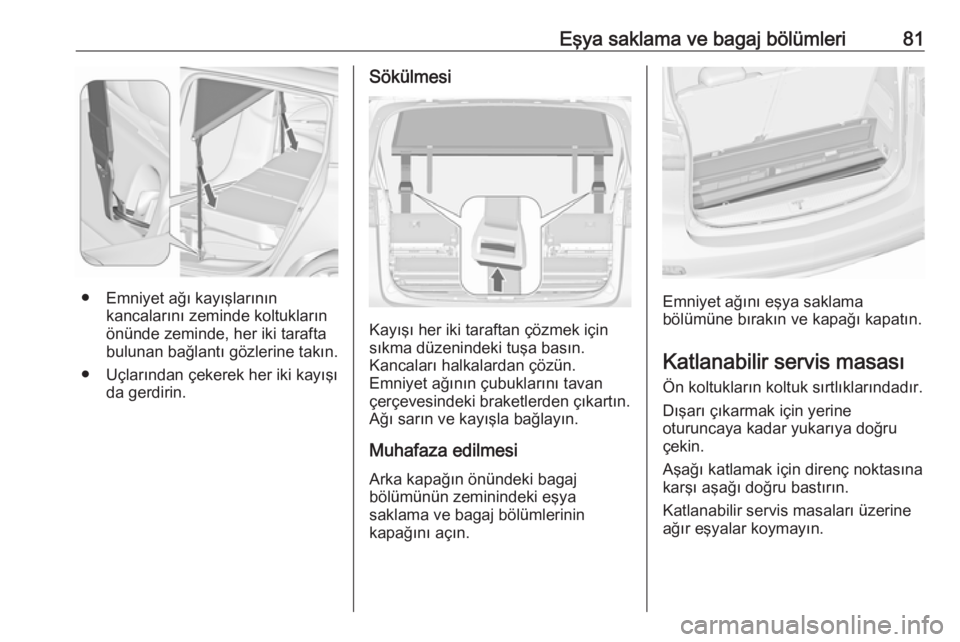

Eşya saklama ve bagaj bölümleri81
● Emniyet ağı kayışlarınınkancalarını zeminde koltukların
önünde zeminde, her iki tarafta
bulunan bağlantı gözlerine takın.
● Uçlarından çekerek her iki kayışı da gerdirin.
Sökülmesi
Kayışı her iki taraftan çözmek için
sıkma düzenindeki tuşa basın.
Kancaları halkalardan çözün.
Emniyet ağının çubuklarını tavan
çerçevesindeki braketlerden çıkartın.
Ağı sarın ve kayışla bağlayın.
Muhafaza edilmesi Arka kapağın önündeki bagaj
bölümünün zeminindeki eşya
saklama ve bagaj bölümlerinin
kapağını açın.
Emniyet ağını eşya saklama
bölümüne bırakın ve kapağı kapatın.
Katlanabilir servis masası
Ön koltukların koltuk sırtlıklarındadır.
Dışarı çıkarmak için yerine
oturuncaya kadar yukarıya doğru
çekin.
Aşağı katlamak için direnç noktasına
karşı aşağı doğru bastırın.
Katlanabilir servis masaları üzerine
ağır eşyalar koymayın.

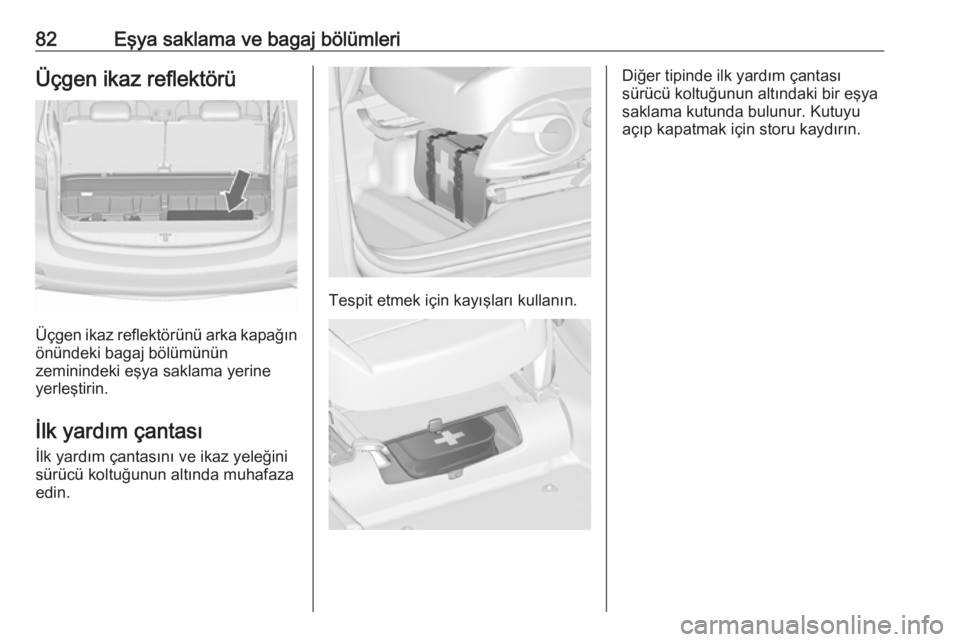

82Eşya saklama ve bagaj bölümleriÜçgen ikaz reflektörü
Üçgen ikaz reflektörünü arka kapağın
önündeki bagaj bölümünün
zeminindeki eşya saklama yerine
yerleştirin.
İlk yardım çantası
İlk yardım çantasını ve ikaz yeleğini
sürücü koltuğunun altında muhafaza
edin.
Tespit etmek için kayışları kullanın.
Diğer tipinde ilk yardım çantası
sürücü koltuğunun altındaki bir eşya
saklama kutunda bulunur. Kutuyu
açıp kapatmak için storu kaydırın.

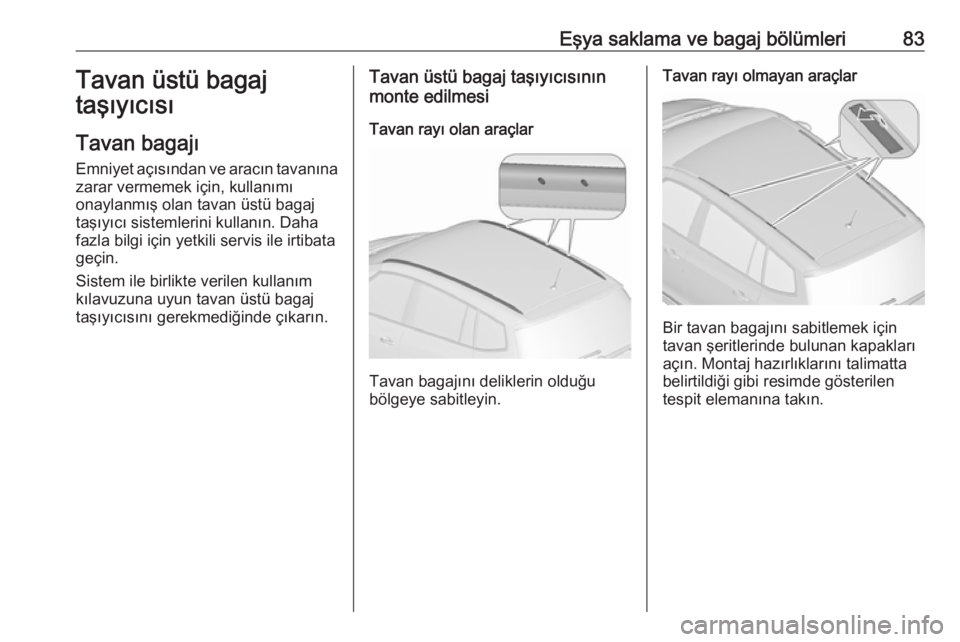

Eşya saklama ve bagaj bölümleri83Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, kullanımı
onaylanmış olan tavan üstü bagaj
taşıyıcı sistemlerini kullanın. Daha
fazla bilgi için yetkili servis ile irtibata
geçin.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.Tavan üstü bagaj taşıyıcısının
monte edilmesi
Tavan rayı olan araçlar
Tavan bagajını deliklerin olduğu
bölgeye sabitleyin.
Tavan rayı olmayan araçlar
Bir tavan bagajını sabitlemek için
tavan şeritlerinde bulunan kapakları
açın. Montaj hazırlıklarını talimatta
belirtildiği gibi resimde gösterilen
tespit elemanına takın.

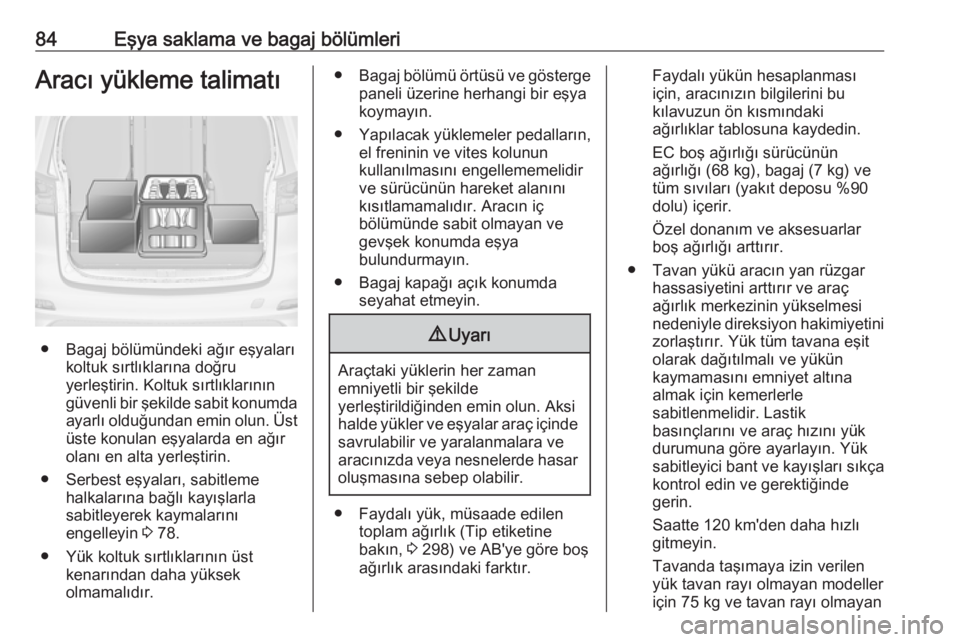

84Eşya saklama ve bagaj bölümleriAracı yükleme talimatı
● Bagaj bölümündeki ağır eşyalarıkoltuk sırtlıklarına doğru
yerleştirin. Koltuk sırtlıklarının
güvenli bir şekilde sabit konumda
ayarlı olduğundan emin olun. Üst üste konulan eşyalarda en ağır
olanı en alta yerleştirin.
● Serbest eşyaları, sabitleme halkalarına bağlı kayışlarla
sabitleyerek kaymalarını
engelleyin 3 78.
● Yük koltuk sırtlıklarının üst kenarından daha yüksek
olmamalıdır.
● Bagaj bölümü örtüsü ve gösterge
paneli üzerine herhangi bir eşyakoymayın.
● Yapılacak yüklemeler pedalların, el freninin ve vites kolunun
kullanılmasını engellememelidir
ve sürücünün hareket alanını
kısıtlamamalıdır. Aracın iç
bölümünde sabit olmayan ve
gevşek konumda eşya
bulundurmayın.
● Bagaj kapağı açık konumda seyahat etmeyin.9Uyarı
Araçtaki yüklerin her zaman
emniyetli bir şekilde
yerleştirildiğinden emin olun. Aksi
halde yükler ve eşyalar araç içinde savrulabilir ve yaralanmalara ve
aracınızda veya nesnelerde hasar oluşmasına sebep olabilir.
● Faydalı yük, müsaade edilen
toplam ağırlık (Tip etiketine
bakın, 3 298) ve AB'ye göre boş
ağırlık arasındaki farktır.
Faydalı yükün hesaplanması
için, aracınızın bilgilerini bu
kılavuzun ön kısmındaki
ağırlıklar tablosuna kaydedin.
EC boş ağırlığı sürücünün
ağırlığı (68 kg), bagaj (7 kg) ve
tüm sıvıları (yakıt deposu %90
dolu) içerir.
Özel donanım ve aksesuarlar
boş ağırlığı arttırır.
● Tavan yükü aracın yan rüzgar hassasiyetini arttırır ve araç
ağırlık merkezinin yükselmesi nedeniyle direksiyon hakimiyetini zorlaştırır. Yük tüm tavana eşit
olarak dağıtılmalı ve yükün
kaymamasını emniyet altına
almak için kemerlerle
sabitlenmelidir. Lastik
basınçlarını ve araç hızını yük
durumuna göre ayarlayın. Yük
sabitleyici bant ve kayışları sıkça
kontrol edin ve gerektiğinde
gerin.
Saatte 120 km'den daha hızlı
gitmeyin.
Tavanda taşımaya izin verilen
yük tavan rayı olmayan modeller
için 75 kg ve tavan rayı olmayan

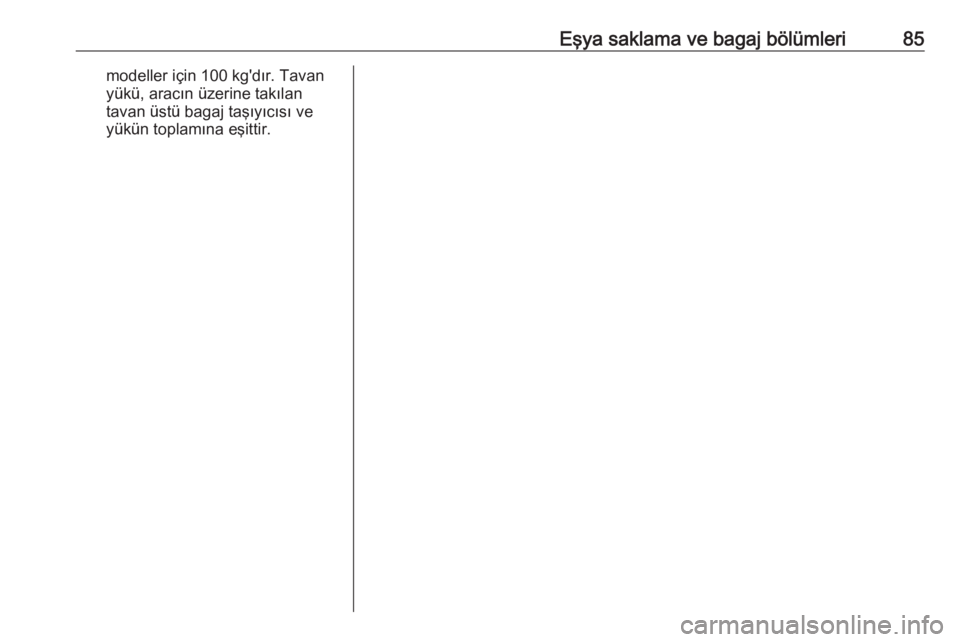

Eşya saklama ve bagaj bölümleri85modeller için 100 kg'dır. Tavan
yükü, aracın üzerine takılan
tavan üstü bagaj taşıyıcısı ve
yükün toplamına eşittir.

86Göstergeler ve kumanda birimleriGöstergeler ve
kumanda birimleriKumanda birimleri ........................87
Direksiyon ayarı .........................87
Direksiyondaki kumanda tuşları ........................................ 87
Isıtmalı direksiyon ......................87
Korna ......................................... 88
Ön cam silecekleri ve yıkama sistemi ...................................... 88
Arka cam sileceği ve yıkama sistemi ...................................... 90
Dış hava sıcaklığı ......................90
Saat ........................................... 91
Aksesuar prizleri ........................92
Çakmak ..................................... 92
Küllükler ..................................... 93
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................93
Göstergeler ................................ 93
Kilometre saati ........................... 93
Kilometre sayacı ........................93
Seyir kilometre sayacı ...............93
Motor devir saati ........................94
Yakıt göstergesi .........................94Motor soğutma sıvısı sıcaklık
göstergesi ................................. 95
Servis ekranı ............................. 95
Kontrol lambaları .......................96
Dönüş lambaları ........................98
Emniyet kemeri takma uyarısı ...99
Hava yastığı sistemi ve kemer gerdiriciler ................................. 99
Hava yastığının devre dışı bırakılması .............................. 100
Ateşleme sistemi .....................100
Arıza gösterge lambası ...........100
Fren ve debriyaj sistemi ..........100
Pedalı çalıştırın ........................101
Elektrikli park freni ...................101
Elektrikli park freninde arıza ....101
Anti blokaj fren sistemi (ABS) ..101
Vites değiştirme .......................102
Servo direksiyon ......................102
İzleme mesafesi ......................102
Şerit değiştirme uyarısı ............102
Elektronik Stabilite Kontrolü kapalı ...................................... 102
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............102
Çekiş kontrol sistemi kapalı .....102
Ön ısıtma ................................. 102
Egzoz filtresi ............................ 103
AdBlue ..................................... 103
Lastik basıncı kontrol sistemi ..103Motor yağ basıncı ....................103
Düşük yakıt seviyesi ................104
Elektronik şifreli devre kesici (Immobilizer) ........................... 104
Dış aydınlatma ........................ 104
Uzun huzmeli far .....................104
Uzun huzmeli far asistanı ........104
LED ön farlar ........................... 104
Ön sis farları ............................ 105
Arka sis lambası ......................105
Hız Sabitleme Sistemi (Cruise control) ................................... 105
Ayarlanabilir hız sabitleyici ......105
Önde araç tespit edildi .............105
Hız sınırlayıcı ........................... 105
Trafik işareti asistanı ...............105
Kapı açık ................................. 105
Ekranlar ..................................... 106
Sürücü bilgi sistemi .................106
Bilgi ekranı ............................... 110
Araç mesajları ............................ 111
Uyarı sesleri ............................ 111
Pil gücü .................................... 112
Araç ayarlarının
kişiselleştirilmesi .......................112
Telematik hizmeti .......................114
OnStar ..................................... 114

Göstergeler ve kumanda birimleri87Kumanda birimleri
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç sabit ve
direksiyon kilidi açık konumda iken
ayarlayın.
Direksiyondaki kumanda
tuşları
Bilgi ve Eğlence Sistemi, bazı sürücü destek sistemleri ve bağlı konumdaki
bir cep telefonu direksiyon simidi
üzerindeki kumanda birimleri ile
çalıştırılabilir.
Daha ayrıntılı bilgiyi Infotainment
kullanma kılavuzunda bulabilirsiniz.
Sürücü destek sistemleri 3 212.
Isıtmalı direksiyon
* tuşuna basarak ısıtmayı etkin hale
getirin. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.

88Göstergeler ve kumanda birimleri
Direksiyon simidindeki tavsiye edilen
tutma yerleri, diğer yerlere göre daha
yüksek sıcaklıkta ve daha hızlı bir
şekilde ısıtılır.
Isıtma, motor çalışırken ve bir
Autostop esnasında gerçekleşir.
Stop-start sistemi 3 193.
Korna
j işareti olan kısma bastırın.
Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleriHI:hızlıLO:yavaşINT:fasılalı silme veya yağmur
sensörlü otomatik yıkamaOFF:kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.
Ön camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
