pojistková skříň OPEL ZAFIRA C 2019 Uživatelská příručka (in Czech)
[x] Cancel search | Manufacturer: OPEL, Model Year: 2019, Model line: ZAFIRA C, Model: OPEL ZAFIRA C 2019Pages: 331, velikost PDF: 9.32 MB
Page 13 of 331
V krátkosti111Elektrické ovládání oken .......32
2 Vnější zrcátka ....................... 30
3 Tempomat .......................... 211
Omezovač rychlosti ............. 212
Adaptivní tempomat ............214
Výstraha před kolizí vpředu 220
4 Směrová světla a změny
jízdního pruhu, světelná
houkačka, tlumená světla
a dálková světla, asistent
dálkových světel ................. 123
Výstupní osvětlení .............127
Obrysová světla ..................124
Tlačítka informačního
centra řidiče ........................ 105
5 Přístroje ................................ 92
6 Informační centrum řidiče ...105
7 Ovládací prvky na volantu ...86
8 Stěrač čelního skla,
systém ostřikovačů
čelního skla, systém
stěračů světlometů, zadní
stěrač, systém zadního
ostřikovače ............................ 879Ovládací prvky
informačního displeje ..........109
10 Centrální zamykání ...............22
Výstražná světla ................. 123
Sportovní režim ..................209
Cestovní režim ...................209
Kontrolka vypnutí airbagu ....99
11 Stavová LED systému
alarmu .................................. 27
12 Informační displej ...............109
13 Středové větrací otvory ......186
14 Boční větrací otvory ............186
15 Odkládací schránka
v palubní desce ....................64
16 Klimatizace .......................... 180
17 Vstup USB ............................ 10
Napájecí zásuvka .................. 90
18 Páka voliče, mechanická
převodovka ........................ 204
Automatická převodovka ...20019 Systém kontroly trakcí ........ 207
Elektronické stabilizace
vozidla ................................ 208
Varování o opuštění
jízdního pruhu ....................236
20 Elektrická parkovací brzda ..205
21 Manuální parkovací brzda ..205
22 Systémy parkovacího
asistenta .............................. 226
Tlačítko Eco pro systém
stop-start ............................. 193
23 Spínací skříňka se
zámkem volantu .................190
24 Houkačka ............................. 87
Airbag řidiče ......................... 54
25 Uvolňovací páčka kapoty ...249
26 Pojistková skříňka ..............266
Odkládací prostor .................. 66
27 Spínač světel .....................118
Nastavení sklonu
světlometů .......................... 120
Přední světla do mlhy ........124
Page 248 of 331
246Péče o vozidloPéče o vozidloVšeobecné informace................247
Příslušenství a úpravy vozidla . 247
Skladování vozidla ..................247
Recyklace vozidla po ukončení jeho životnosti ......................... 248
Kontroly vozidla ......................... 248
Provádění práce ......................248
Kapota motoru ......................... 249
Motorový olej ........................... 249
Chladicí kapalina motoru .........251
Kapalina do posilovače řízení . 252
Kapalina do ostřikovačů ..........252
Brzdy ....................................... 252
Brzdová kapalina .....................253
Akumulátor vozidla ..................253
Odvzdušnění palivového systému u vznětových motorů 254
Výměna lišty stěrače ...............255
Výměna žárovky ........................255
Halogenové světlomety ...........255
LED světlomety .......................258
Přední mlhová světla ...............258
Koncová světla ........................ 259
Boční směrová světla ..............261
Osvětlení registrační značky ...262Osvětlení interiéru ...................262
Osvětlení přístrojové desky .....262
Elektrická soustava ....................263
Pojistky .................................... 263
Pojistková skříňka v motorovém prostoru .................................. 264
Pojistková skříňka v přístrojové desce ...................................... 266
Pojistková skříňka v zavazadlovém prostoru .......267
Nářadí vozidla ............................ 269
Nářadí ...................................... 269
Kola a pneumatiky .....................270
Zimní pneumatiky ....................270
Značení pneumatik ..................270
Tlak vzduchu v pneumatikách . 270
Systém monitorování tlaku vzduchu v pneumatikách ........272
Hloubka vzorku ........................275
Změna velikosti pneumatiky a kola ...................................... 276
Kryty kol ................................... 276
Řetězy na kola ......................... 276
Souprava na opravu pneumatik ............................... 277
Výměna kola ............................ 280
Rezervní kolo .......................... 281
Startování pomocí startovacích
kabelů ........................................ 286Tažení........................................ 288
Tažení vozidla ......................... 288
Tažení jiného vozidla ...............289
Péče o vzhled ............................ 290
Péče o exteriér ........................ 290
Péče o interiér ......................... 292
Page 266 of 331
264Péče o vozidlo

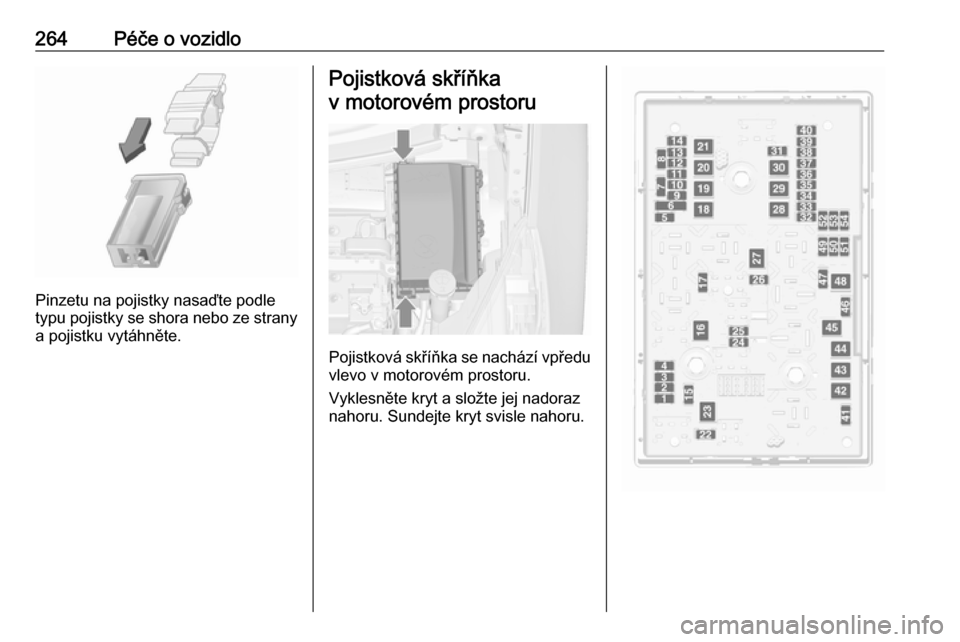

Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
Page 268 of 331
266Péče o vozidloČ.Obvod43Stěrač čelního skla44Stěrač čelního skla45Ventilátor chladiče46–47Houkačka48Ventilátor chladiče49Palivové čerpadlo50Naklápění světlometů/adaptivní
přední osvětlení51Uzávěr vzduchu52Nezávislé topení/vznětový motor53Řídicí modul převodovky/řídicí
jednotka motoru54Vývěva/sdružený přístroj přístro‐
jové desky/topení a ventilace/
systém klimatizace
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, dokud se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.

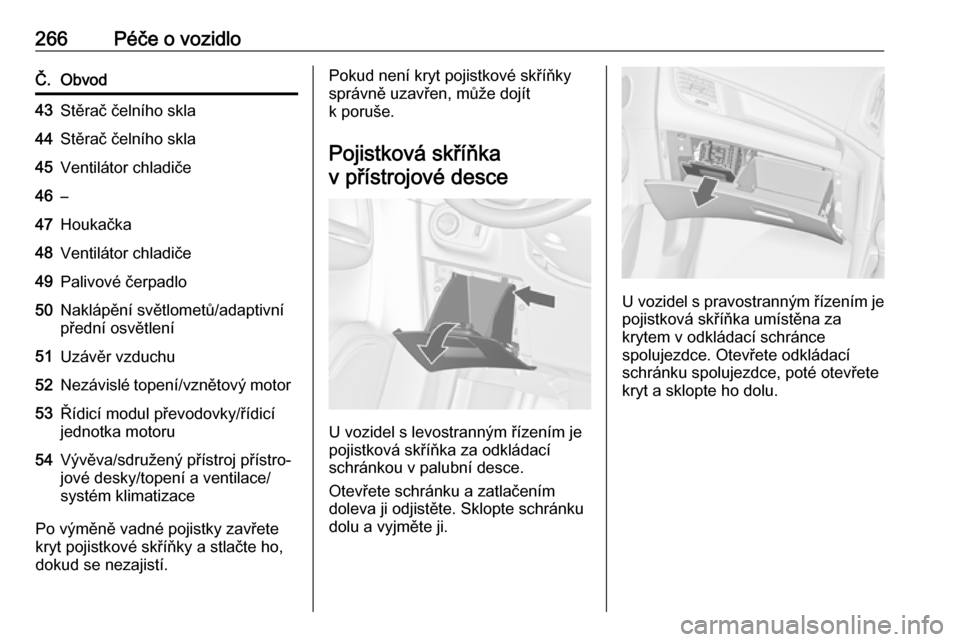

Pojistková skříňka v přístrojové desce
U vozidel s levostranným řízením je
pojistková skříňka za odkládací
schránkou v palubní desce.
Otevřete schránku a zatlačením
doleva ji odjistěte. Sklopte schránku
dolu a vyjměte ji.
U vozidel s pravostranným řízením je
pojistková skříňka umístěna za
krytem v odkládací schránce
spolujezdce. Otevřete odkládací schránku spolujezdce, poté otevřetekryt a sklopte ho dolu.
Page 269 of 331

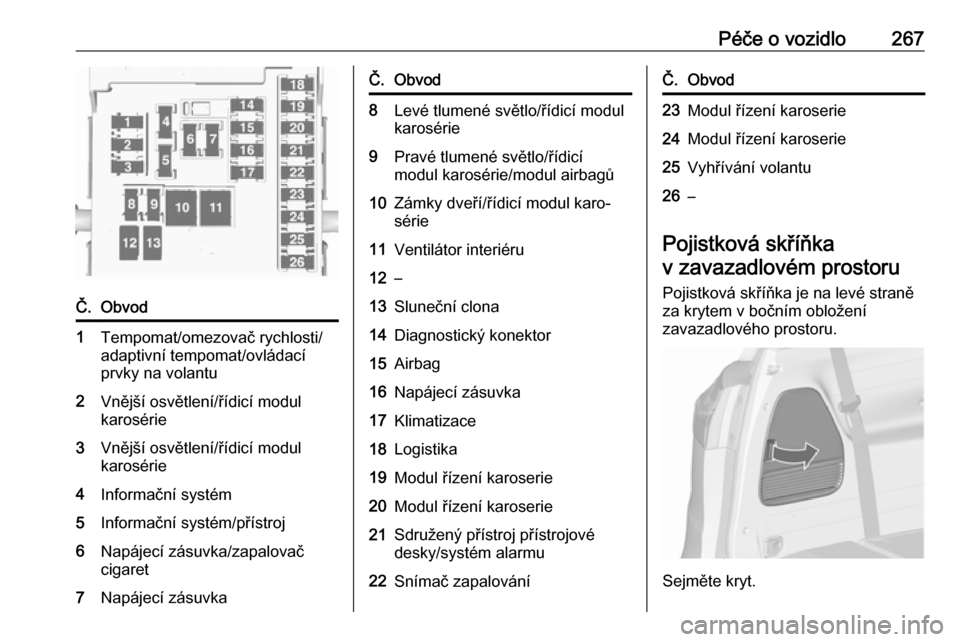

Péče o vozidlo267Č.Obvod1Tempomat/omezovač rychlosti/
adaptivní tempomat/ovládací
prvky na volantu2Vnější osvětlení/řídicí modul
karosérie3Vnější osvětlení/řídicí modul
karosérie4Informační systém5Informační systém/přístroj6Napájecí zásuvka/zapalovač
cigaret7Napájecí zásuvkaČ.Obvod8Levé tlumené světlo/řídicí modul
karosérie9Pravé tlumené světlo/řídicí
modul karosérie/modul airbagů10Zámky dveří/řídicí modul karo‐
série11Ventilátor interiéru12–13Sluneční clona14Diagnostický konektor15Airbag16Napájecí zásuvka17Klimatizace18Logistika19Modul řízení karoserie20Modul řízení karoserie21Sdružený přístroj přístrojové
desky/systém alarmu22Snímač zapalováníČ.Obvod23Modul řízení karoserie24Modul řízení karoserie25Vyhřívání volantu26–
Pojistková skříňka
v zavazadlovém prostoru
Pojistková skříňka je na levé straně za krytem v bočním obložení
zavazadlového prostoru.
Sejměte kryt.
Page 327 of 331
325Ochrana proti vybití akumulátoru 127
Okna ............................................. 32
Olej, motorový ............249, 295, 300
Omezovač rychlosti ............104, 212
OnStar ........................................ 113
Opěrky hlavy ................................ 37
Osvětlení interiéru ..............125, 262
Osvětlení přístrojové desky .......262
Osvětlení při vystupování ..........127
Osvětlení registrační značky .....262
Osvětlení středové konzole .......126
Osvětlení vstupu ........................126
Osvětlení zatáčky .......................122
Otáčkoměr ................................... 93
Otevřené dveře .......................... 104
Otvory pro sání vzduchu ............ 187
Ovládací panel informačního systému ................................... 130
Ovládací prvky .............................. 86
Informační systém ...................130
Volant ...................................... 130
Ovládací prvky na volantu ...........86
Ovládací prvky zvukového systému na volantu .................130
Ovládání Telefon .................................... 174
Ovládání nabídky .......................136P
Páka voliče ................................ 201
Palivo .......................................... 237
Palivoměr ..................................... 93
Palivo pro vznětové motory .......238
Palivo pro zážehové motory ......237
Parkovací asistent .....................226
Parkovací brzda .................204, 205
Parkovací světla ........................124
Parkování ............................ 18, 195
Párování ..................................... 171
Péče o exteriér .......................... 290
Péče o interiér ........................... 292
Péče o vzhled ............................. 290
Personalizace vozidla ................111
Píchnutí ...................................... 281
Počítadlo kilometrů ......................92
Podvozkový systém ....................207
POIs (body zájmů) ......................161
Pojistková skříňka v motorovém prostoru .................................. 264
Pojistková skříňka v přístrojové desce ...................................... 266
Pojistková skříňka v zavazadlovém prostoru .......267
Pojistky ...................................... 263
Poloha sedadla ............................ 39
Polohy spínače zapalování .......190
Popelníky ..................................... 91
Porucha ............................. 203, 288Porucha elektrické parkovací
brzdy ....................................... 100
Posilovač řízení .......................... 101
Poslech rádia .............................. 150
Poutací oka .................................. 77
Použití ........................ 156, 169, 174
Bluetooth ................................. 148
Nabídka ................................... 136
Navigační systém ....................156
Rádio ....................................... 142
Telefon .................................... 174
USB ......................................... 148
Použití aplikací chytrého telefonu 154
Používání ........................... 133, 142
Používání této příručky ..................3
Pravidelné uvedení klimatizace do činnosti .............................. 188
Prohlášení o shodě ....................309
Promítání telefonu ......................154
Protiblokovací systém brzd ........ 204
Protiblokovací systém brzd (ABS) ...................................... 100
Provádění práce ........................248
Přední mlhová světla .........103, 258
Přední odkládací schránka ...........66
Přední sedadla ............................. 39
Přední světla do mlhy ................124
Přehled ovládacích prvků ...........130
Přehled přístrojové desky ............10
Přehrávání videa ........................152
