OPEL ZAFIRA C 2019 Uporabniški priročnik

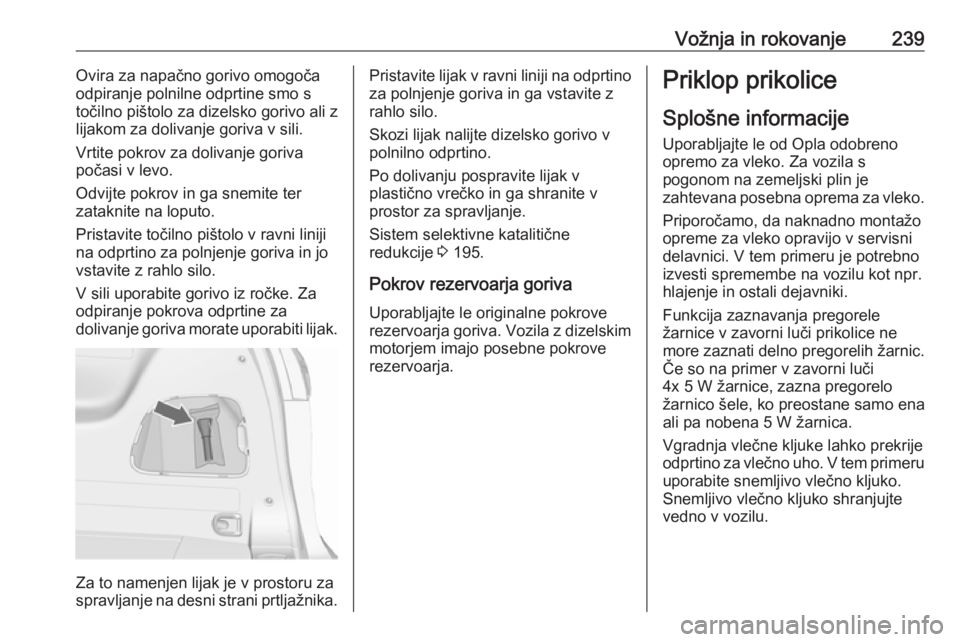

Vožnja in rokovanje239Ovira za napačno gorivo omogoča
odpiranje polnilne odprtine smo s
točilno pištolo za dizelsko gorivo ali z
lijakom za dolivanje goriva v sili.
Vrtite pokrov za dolivanje goriva
počasi v levo.
Odvijte pokrov in ga snemite ter
zataknite na loputo.
Pristavite točilno pištolo v ravni liniji na odprtino za polnjenje goriva in jovstavite z rahlo silo.
V sili uporabite gorivo iz ročke. Za
odpiranje pokrova odprtine za
dolivanje goriva morate uporabiti lijak.
Za to namenjen lijak je v prostoru za
spravljanje na desni strani prtljažnika.
Pristavite lijak v ravni liniji na odprtino
za polnjenje goriva in ga vstavite z
rahlo silo.
Skozi lijak nalijte dizelsko gorivo v
polnilno odprtino.
Po dolivanju pospravite lijak v
plastično vrečko in ga shranite v
prostor za spravljanje.
Sistem selektivne katalitične
redukcije 3 195.
Pokrov rezervoarja goriva
Uporabljajte le originalne pokrove
rezervoarja goriva. Vozila z dizelskim
motorjem imajo posebne pokrove
rezervoarja.Priklop prikolice
Splošne informacije
Uporabljajte le od Opla odobreno
opremo za vleko. Za vozila s
pogonom na zemeljski plin je
zahtevana posebna oprema za vleko.
Priporočamo, da naknadno montažo
opreme za vleko opravijo v servisni
delavnici. V tem primeru je potrebno
izvesti spremembe na vozilu kot npr.
hlajenje in ostali dejavniki.
Funkcija zaznavanja pregorele
žarnice v zavorni luči prikolice ne
more zaznati delno pregorelih žarnic. Če so na primer v zavorni luči
4x 5 W žarnice, zazna pregorelo
žarnico šele, ko preostane samo ena
ali pa nobena 5 W žarnica.
Vgradnja vlečne kljuke lahko prekrije
odprtino za vlečno uho. V tem primeru
uporabite snemljivo vlečno kljuko.
Snemljivo vlečno kljuko shranjujte
vedno v vozilu.

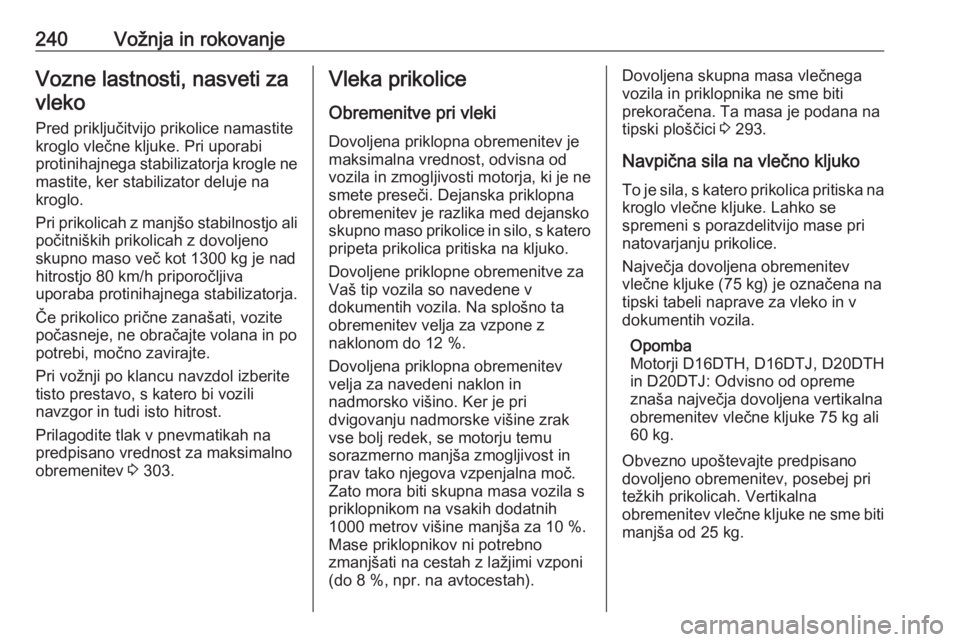

240Vožnja in rokovanjeVozne lastnosti, nasveti zavleko
Pred priključitvijo prikolice namastite
kroglo vlečne kljuke. Pri uporabi
protinihajnega stabilizatorja krogle ne mastite, ker stabilizator deluje na
kroglo.
Pri prikolicah z manjšo stabilnostjo ali
počitniških prikolicah z dovoljeno
skupno maso več kot 1300 kg je nad hitrostjo 80 km/h priporočljiva
uporaba protinihajnega stabilizatorja.
Če prikolico prične zanašati, vozite
počasneje, ne obračajte volana in po
potrebi, močno zavirajte.
Pri vožnji po klancu navzdol izberite
tisto prestavo, s katero bi vozili
navzgor in tudi isto hitrost.
Prilagodite tlak v pnevmatikah na predpisano vrednost za maksimalno
obremenitev 3 303.Vleka prikolice
Obremenitve pri vleki Dovoljena priklopna obremenitev je
maksimalna vrednost, odvisna od
vozila in zmogljivosti motorja, ki je ne
smete preseči. Dejanska priklopna
obremenitev je razlika med dejansko
skupno maso prikolice in silo, s katero pripeta prikolica pritiska na kljuko.
Dovoljene priklopne obremenitve za
Vaš tip vozila so navedene v
dokumentih vozila. Na splošno ta
obremenitev velja za vzpone z
naklonom do 12 %.
Dovoljena priklopna obremenitev
velja za navedeni naklon in
nadmorsko višino. Ker je pri
dvigovanju nadmorske višine zrak
vse bolj redek, se motorju temu
sorazmerno manjša zmogljivost in
prav tako njegova vzpenjalna moč.
Zato mora biti skupna masa vozila s
priklopnikom na vsakih dodatnih
1000 metrov višine manjša za 10 %. Mase priklopnikov ni potrebno
zmanjšati na cestah z lažjimi vzponi
(do 8 %, npr. na avtocestah).Dovoljena skupna masa vlečnega
vozila in priklopnika ne sme biti
prekoračena. Ta masa je podana na tipski ploščici 3 293.
Navpična sila na vlečno kljuko
To je sila, s katero prikolica pritiska na kroglo vlečne kljuke. Lahko se
spremeni s porazdelitvijo mase pri
natovarjanju prikolice.
Največja dovoljena obremenitev
vlečne kljuke (75 kg) je označena na
tipski tabeli naprave za vleko in v
dokumentih vozila.
Opomba
Motorji D16DTH, D16DTJ, D20DTH
in D20DTJ: Odvisno od opreme
znaša največja dovoljena vertikalna
obremenitev vlečne kljuke 75 kg ali 60 kg.
Obvezno upoštevajte predpisano
dovoljeno obremenitev, posebej pri
težkih prikolicah. Vertikalna
obremenitev vlečne kljuke ne sme biti
manjša od 25 kg.

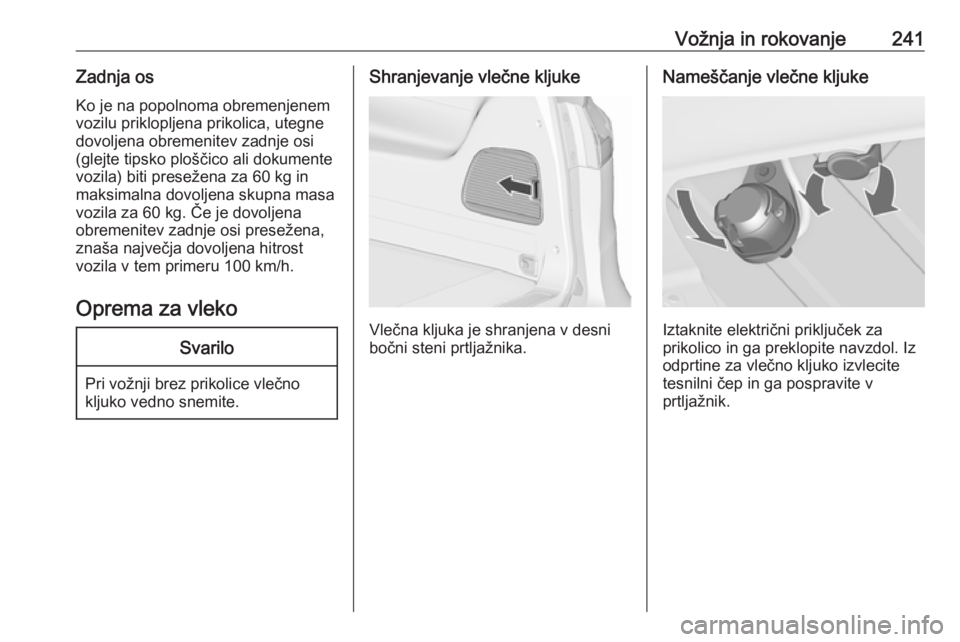

Vožnja in rokovanje241Zadnja os
Ko je na popolnoma obremenjenem
vozilu priklopljena prikolica, utegne
dovoljena obremenitev zadnje osi
(glejte tipsko ploščico ali dokumente
vozila) biti presežena za 60 kg in
maksimalna dovoljena skupna masa
vozila za 60 kg. Če je dovoljena
obremenitev zadnje osi presežena,
znaša največja dovoljena hitrost
vozila v tem primeru 100 km/h.
Oprema za vlekoSvarilo
Pri vožnji brez prikolice vlečno
kljuko vedno snemite.
Shranjevanje vlečne kljuke
Vlečna kljuka je shranjena v desni
bočni steni prtljažnika.
Nameščanje vlečne kljuke
Iztaknite električni priključek za
prikolico in ga preklopite navzdol. Iz
odprtine za vlečno kljuko izvlecite
tesnilni čep in ga pospravite v
prtljažnik.

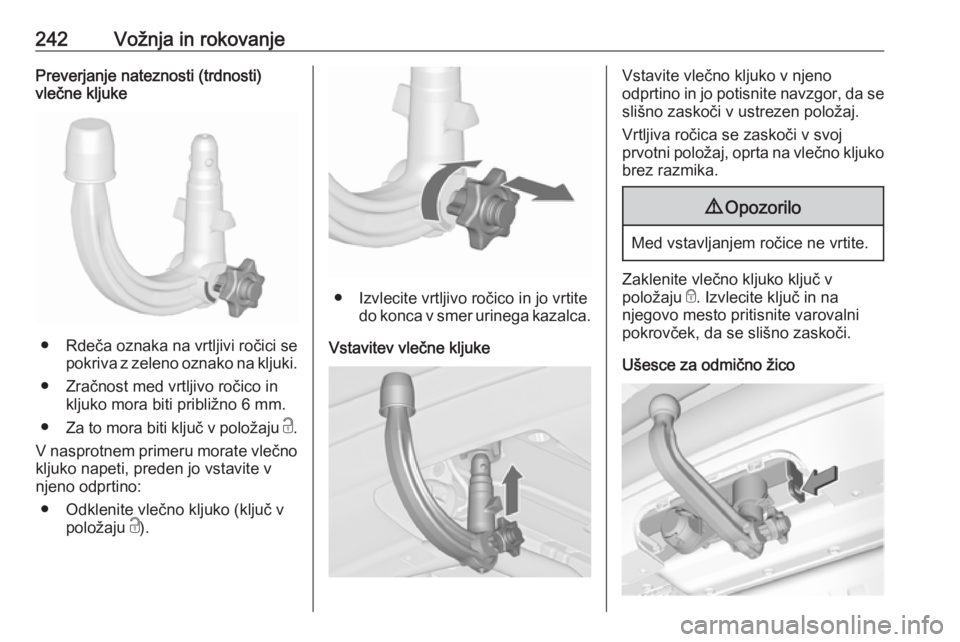

242Vožnja in rokovanjePreverjanje nateznosti (trdnosti)
vlečne kljuke
● Rdeča oznaka na vrtljivi ročici se
pokriva z zeleno oznako na kljuki.
● Zračnost med vrtljivo ročico in kljuko mora biti približno 6 mm.
● Za to mora biti ključ v položaju c.
V nasprotnem primeru morate vlečno
kljuko napeti, preden jo vstavite v
njeno odprtino:
● Odklenite vlečno kljuko (ključ v položaju c).
● Izvlecite vrtljivo ročico in jo vrtite
do konca v smer urinega kazalca.
Vstavitev vlečne kljuke
Vstavite vlečno kljuko v njeno
odprtino in jo potisnite navzgor, da se
slišno zaskoči v ustrezen položaj.
Vrtljiva ročica se zaskoči v svoj
prvotni položaj, oprta na vlečno kljuko
brez razmika.9 Opozorilo
Med vstavljanjem ročice ne vrtite.
Zaklenite vlečno kljuko ključ v
položaju e. Izvlecite ključ in na
njegovo mesto pritisnite varovalni
pokrovček, da se slišno zaskoči.
Ušesce za odmično žico

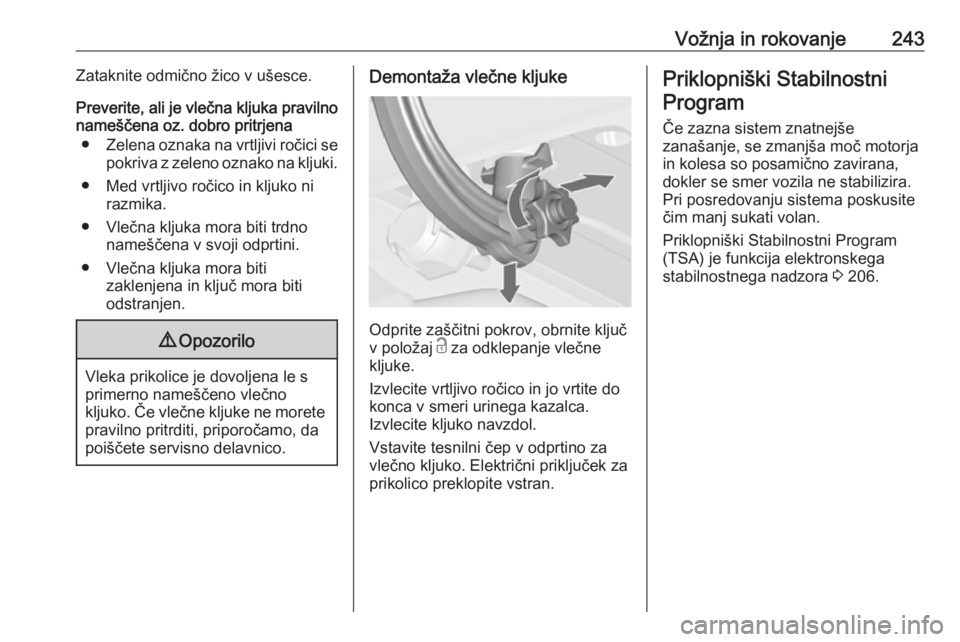

Vožnja in rokovanje243Zataknite odmično žico v ušesce.
Preverite, ali je vlečna kljuka pravilno
nameščena oz. dobro pritrjena
● Zelena oznaka na vrtljivi ročici se
pokriva z zeleno oznako na kljuki.
● Med vrtljivo ročico in kljuko ni razmika.
● Vlečna kljuka mora biti trdno nameščena v svoji odprtini.
● Vlečna kljuka mora biti zaklenjena in ključ mora biti
odstranjen.9 Opozorilo
Vleka prikolice je dovoljena le s
primerno nameščeno vlečno
kljuko. Če vlečne kljuke ne morete pravilno pritrditi, priporočamo, da
poiščete servisno delavnico.
Demontaža vlečne kljuke
Odprite zaščitni pokrov, obrnite ključ
v položaj c za odklepanje vlečne
kljuke.
Izvlecite vrtljivo ročico in jo vrtite do konca v smeri urinega kazalca.
Izvlecite kljuko navzdol.
Vstavite tesnilni čep v odprtino za
vlečno kljuko. Električni priključek za
prikolico preklopite vstran.
Priklopniški Stabilnostni
Program
Če zazna sistem znatnejše
zanašanje, se zmanjša moč motorja
in kolesa so posamično zavirana,
dokler se smer vozila ne stabilizira.
Pri posredovanju sistema poskusite
čim manj sukati volan.
Priklopniški Stabilnostni Program
(TSA) je funkcija elektronskega
stabilnostnega nadzora 3 206.

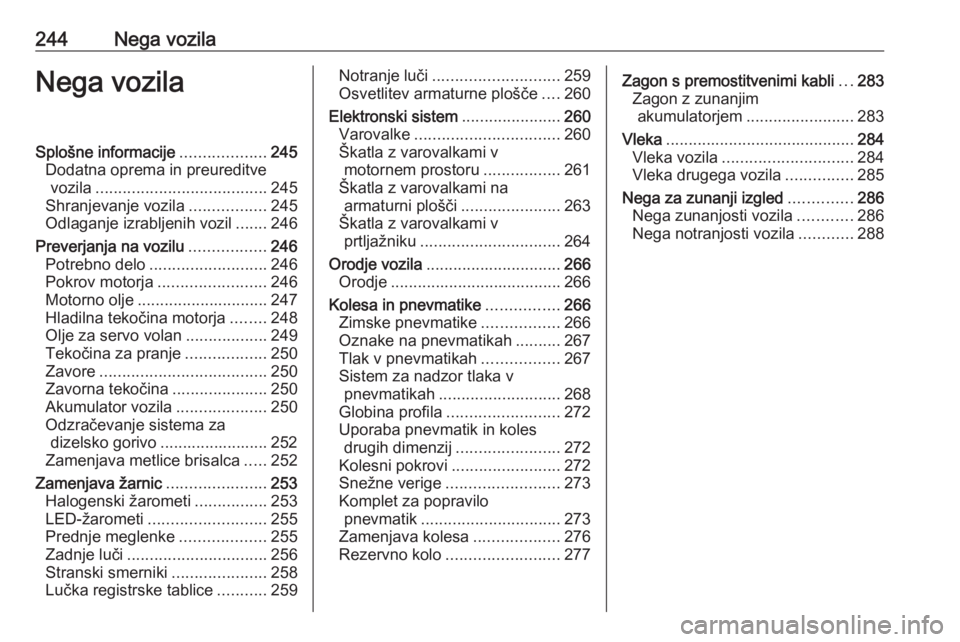

244Nega vozilaNega vozilaSplošne informacije...................245
Dodatna oprema in preureditve vozila ...................................... 245
Shranjevanje vozila .................245
Odlaganje izrabljenih vozil .......246
Preverjanja na vozilu .................246
Potrebno delo .......................... 246
Pokrov motorja ........................ 246
Motorno olje ............................. 247
Hladilna tekočina motorja ........248
Olje za servo volan ..................249
Tekočina za pranje ..................250
Zavore ..................................... 250
Zavorna tekočina .....................250
Akumulator vozila ....................250
Odzračevanje sistema za dizelsko gorivo ........................ 252
Zamenjava metlice brisalca .....252
Zamenjava žarnic ......................253
Halogenski žarometi ................253
LED-žarometi .......................... 255
Prednje meglenke ...................255
Zadnje luči ............................... 256
Stranski smerniki .....................258
Lučka registrske tablice ...........259Notranje luči ............................ 259
Osvetlitev armaturne plošče ....260
Elektronski sistem ......................260
Varovalke ................................ 260
Škatla z varovalkami v motornem prostoru .................261
Škatla z varovalkami na armaturni plošči ......................263
Škatla z varovalkami v prtljažniku ............................... 264
Orodje vozila .............................. 266
Orodje ...................................... 266
Kolesa in pnevmatike ................266
Zimske pnevmatike .................266
Oznake na pnevmatikah ..........267
Tlak v pnevmatikah .................267
Sistem za nadzor tlaka v pnevmatikah ........................... 268
Globina profila ......................... 272
Uporaba pnevmatik in koles drugih dimenzij .......................272
Kolesni pokrovi ........................ 272
Snežne verige ......................... 273
Komplet za popravilo pnevmatik ............................... 273
Zamenjava kolesa ...................276
Rezervno kolo ......................... 277Zagon s premostitvenimi kabli ...283
Zagon z zunanjim akumulatorjem ........................ 283
Vleka .......................................... 284
Vleka vozila ............................. 284
Vleka drugega vozila ...............285
Nega za zunanji izgled ..............286
Nega zunanjosti vozila ............286
Nega notranjosti vozila ............288

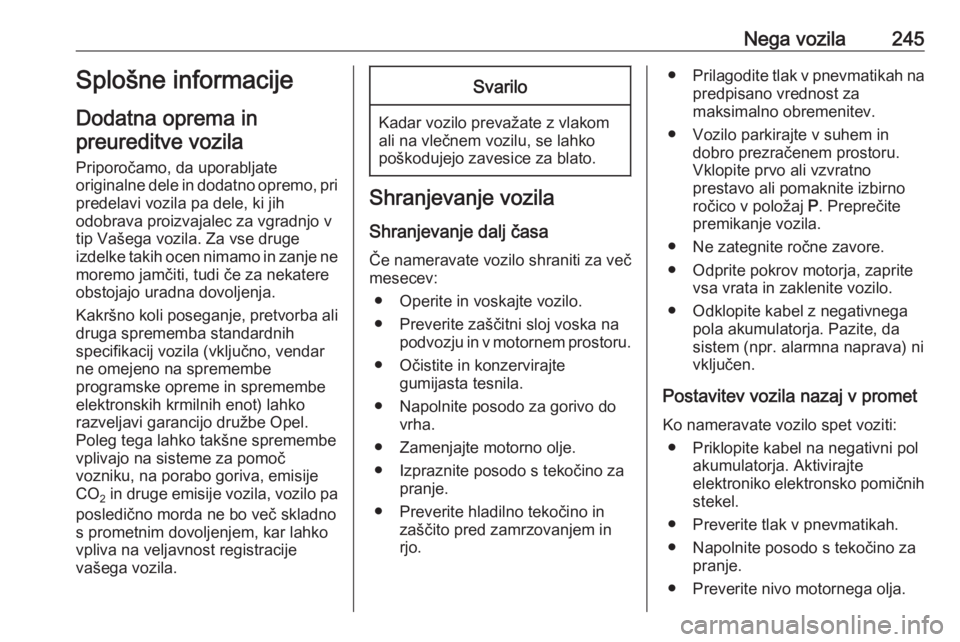

Nega vozila245Splošne informacije
Dodatna oprema in preureditve vozila
Priporočamo, da uporabljate
originalne dele in dodatno opremo, pri
predelavi vozila pa dele, ki jih
odobrava proizvajalec za vgradnjo v
tip Vašega vozila. Za vse druge
izdelke takih ocen nimamo in zanje ne
moremo jamčiti, tudi če za nekatere
obstojajo uradna dovoljenja.
Kakršno koli poseganje, pretvorba ali druga sprememba standardnih
specifikacij vozila (vključno, vendar
ne omejeno na spremembe
programske opreme in spremembe
elektronskih krmilnih enot) lahko
razveljavi garancijo družbe Opel.
Poleg tega lahko takšne spremembe
vplivajo na sisteme za pomoč
vozniku, na porabo goriva, emisije
CO 2 in druge emisije vozila, vozilo pa
posledično morda ne bo več skladno s prometnim dovoljenjem, kar lahko
vpliva na veljavnost registracije
vašega vozila.Svarilo
Kadar vozilo prevažate z vlakom
ali na vlečnem vozilu, se lahko
poškodujejo zavesice za blato.
Shranjevanje vozila
Shranjevanje dalj časa Če nameravate vozilo shraniti za več
mesecev:
● Operite in voskajte vozilo.● Preverite zaščitni sloj voska na podvozju in v motornem prostoru.
● Očistite in konzervirajte gumijasta tesnila.
● Napolnite posodo za gorivo do vrha.
● Zamenjajte motorno olje. ● Izpraznite posodo s tekočino za pranje.
● Preverite hladilno tekočino in zaščito pred zamrzovanjem in
rjo.
● Prilagodite tlak v pnevmatikah na
predpisano vrednost za
maksimalno obremenitev.
● Vozilo parkirajte v suhem in dobro prezračenem prostoru.
Vklopite prvo ali vzvratno
prestavo ali pomaknite izbirno
ročico v položaj P. Preprečite
premikanje vozila.
● Ne zategnite ročne zavore.
● Odprite pokrov motorja, zaprite vsa vrata in zaklenite vozilo.
● Odklopite kabel z negativnega pola akumulatorja. Pazite, da
sistem (npr. alarmna naprava) ni
vključen.
Postavitev vozila nazaj v promet
Ko nameravate vozilo spet voziti: ● Priklopite kabel na negativni pol akumulatorja. Aktivirajte
elektroniko elektronsko pomičnih
stekel.
● Preverite tlak v pnevmatikah.
● Napolnite posodo s tekočino za pranje.
● Preverite nivo motornega olja.

246Nega vozila● Preverite nivo hladilne tekočine.
● Ker je rok uporabnosti tekočine AdBlue omejen na dve leti,
morate tekočino zamenjati, če je
prestara. Poiščite strokovno
pomoč v servisni delavnici.
● Po potrebi namestite registrski tablici.
Odlaganje izrabljenih vozil
Informacije o centrih za obnovo
odpadnih vozil in o recikliranju vozil, v skladu z veljavno zakonodajo, so na
voljo na naših spletnih straneh. Ta
opravila zaupajte pooblaščenim
centrom za obnovo.
Reciklažo vozil s pogonom na plin
prepustite servisnim delavnicam,
pooblaščenim za servisiranje plinske
naprave.Preverjanja na vozilu
Potrebno delo9 Opozorilo
Opravite vse preglede v motornem
prostoru vedno pri izključenem
kontaktu.
Ventilator se utegne vključiti tudi
pri izključenem kontaktu.
9 Nevarnost
Sistem vžiga deluje pod izredno
visoko napetostjo. Delov sistema
vžiga se ne dotikajte.
Pokrov motorja
Odpiranje
Potegnite sprostilni vzvod in ga vrnite v prvotni položaj.

Nega vozila247

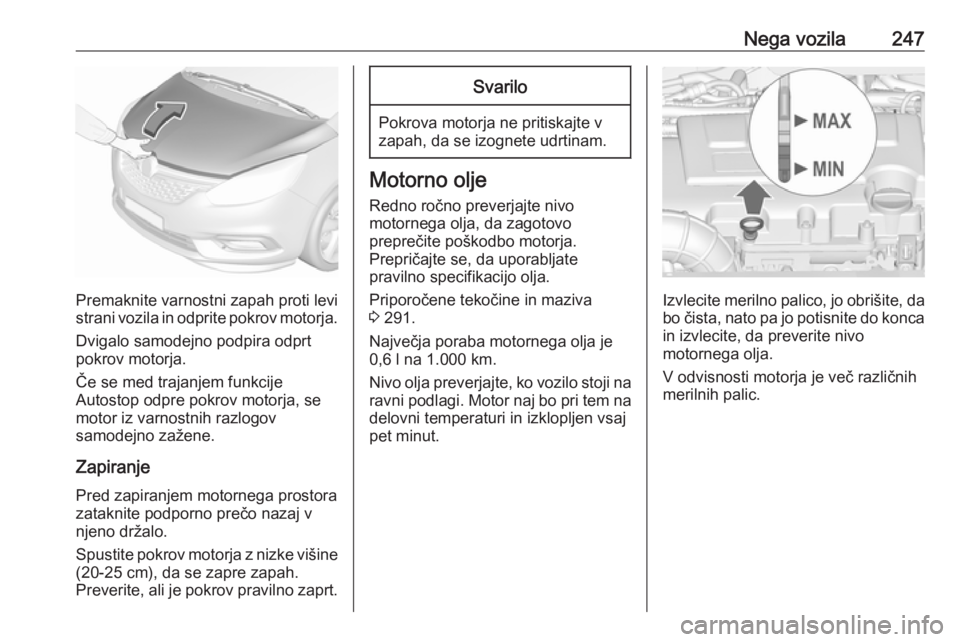

Premaknite varnostni zapah proti levi
strani vozila in odprite pokrov motorja.
Dvigalo samodejno podpira odprt
pokrov motorja.
Če se med trajanjem funkcije
Autostop odpre pokrov motorja, se
motor iz varnostnih razlogov
samodejno zažene.
Zapiranje Pred zapiranjem motornega prostora
zataknite podporno prečo nazaj v
njeno držalo.
Spustite pokrov motorja z nizke višine (20-25 cm), da se zapre zapah.
Preverite, ali je pokrov pravilno zaprt.
Svarilo
Pokrova motorja ne pritiskajte v
zapah, da se izognete udrtinam.
Motorno olje
Redno ročno preverjajte nivo
motornega olja, da zagotovo
preprečite poškodbo motorja.
Prepričajte se, da uporabljate
pravilno specifikacijo olja.
Priporočene tekočine in maziva
3 291.
Največja poraba motornega olja je 0,6 l na 1.000 km.
Nivo olja preverjajte, ko vozilo stoji na ravni podlagi. Motor naj bo pri tem nadelovni temperaturi in izklopljen vsaj
pet minut.
Izvlecite merilno palico, jo obrišite, da
bo čista, nato pa jo potisnite do konca
in izvlecite, da preverite nivo
motornega olja.
V odvisnosti motorja je več različnih
merilnih palic.

248Nega vozila

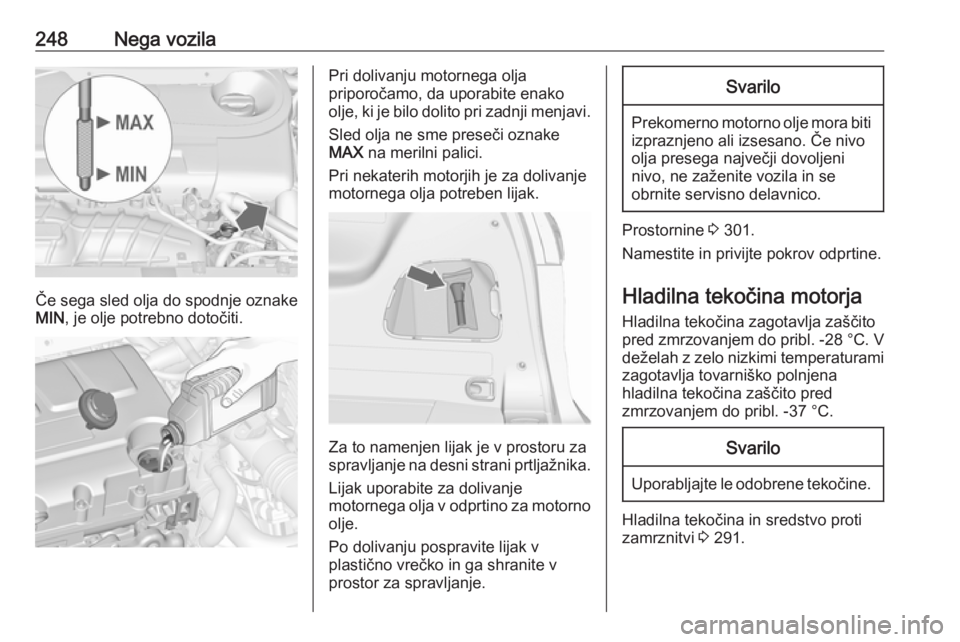

Če sega sled olja do spodnje oznake
MIN , je olje potrebno dotočiti.
Pri dolivanju motornega olja
priporočamo, da uporabite enako
olje, ki je bilo dolito pri zadnji menjavi.
Sled olja ne sme preseči oznake
MAX na merilni palici.
Pri nekaterih motorjih je za dolivanje
motornega olja potreben lijak.
Za to namenjen lijak je v prostoru za
spravljanje na desni strani prtljažnika.
Lijak uporabite za dolivanje
motornega olja v odprtino za motorno
olje.
Po dolivanju pospravite lijak v
plastično vrečko in ga shranite v
prostor za spravljanje.
Svarilo
Prekomerno motorno olje mora biti izpraznjeno ali izsesano. Če nivo
olja presega največji dovoljeni
nivo, ne zaženite vozila in se
obrnite servisno delavnico.
Prostornine 3 301.
Namestite in privijte pokrov odprtine.
Hladilna tekočina motorja
Hladilna tekočina zagotavlja zaščito
pred zmrzovanjem do pribl. -28 °C. V
deželah z zelo nizkimi temperaturami zagotavlja tovarniško polnjena
hladilna tekočina zaščito pred
zmrzovanjem do pribl. -37 °C.
Svarilo
Uporabljajte le odobrene tekočine.
Hladilna tekočina in sredstvo proti
zamrznitvi 3 291.
