OPEL ZAFIRA C 2019 Uporabniški priročnik

Nega vozila259

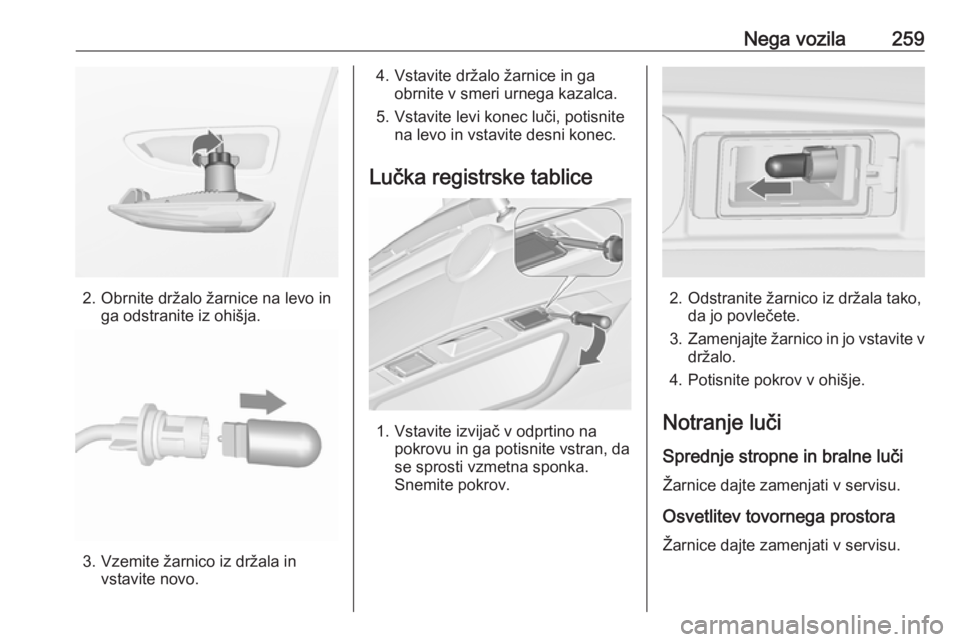

2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
Snemite pokrov.
2. Odstranite žarnico iz držala tako, da jo povlečete.
3. Zamenjajte žarnico in jo vstavite v
držalo.
4. Potisnite pokrov v ohišje.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.

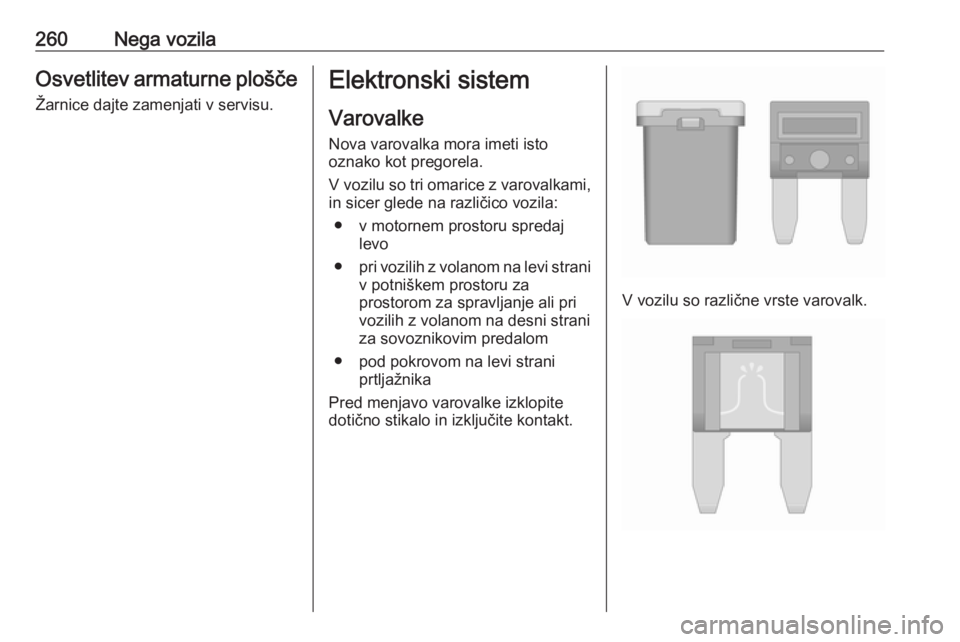

260Nega vozilaOsvetlitev armaturne ploščeŽarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri omarice z varovalkami,
in sicer glede na različico vozila:
● v motornem prostoru spredaj levo
● pri vozilih z volanom na levi strani
v potniškem prostoru za
prostorom za spravljanje ali pri vozilih z volanom na desni straniza sovoznikovim predalom
● pod pokrovom na levi strani prtljažnika
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.

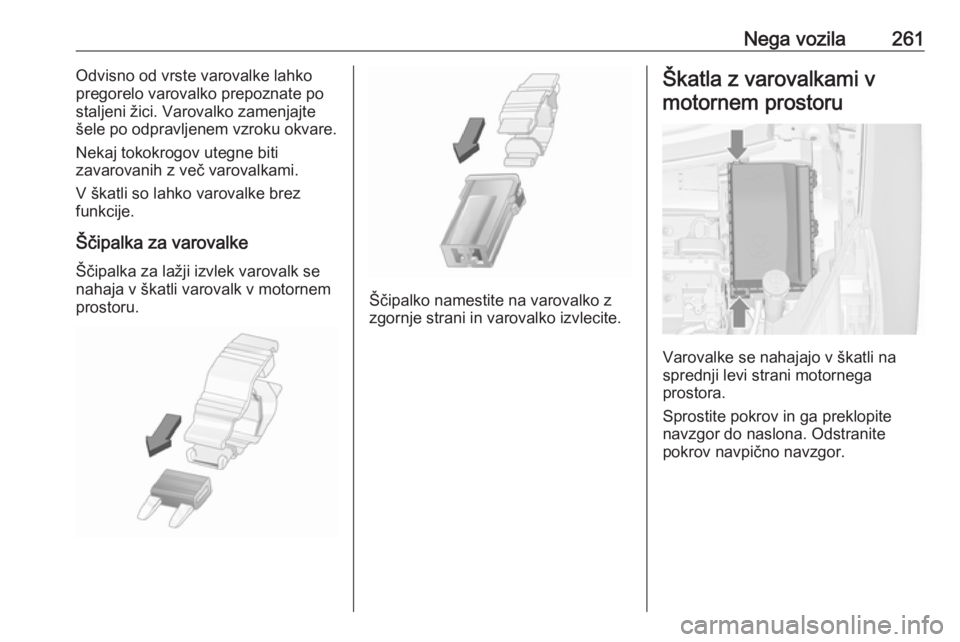

Nega vozila261Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

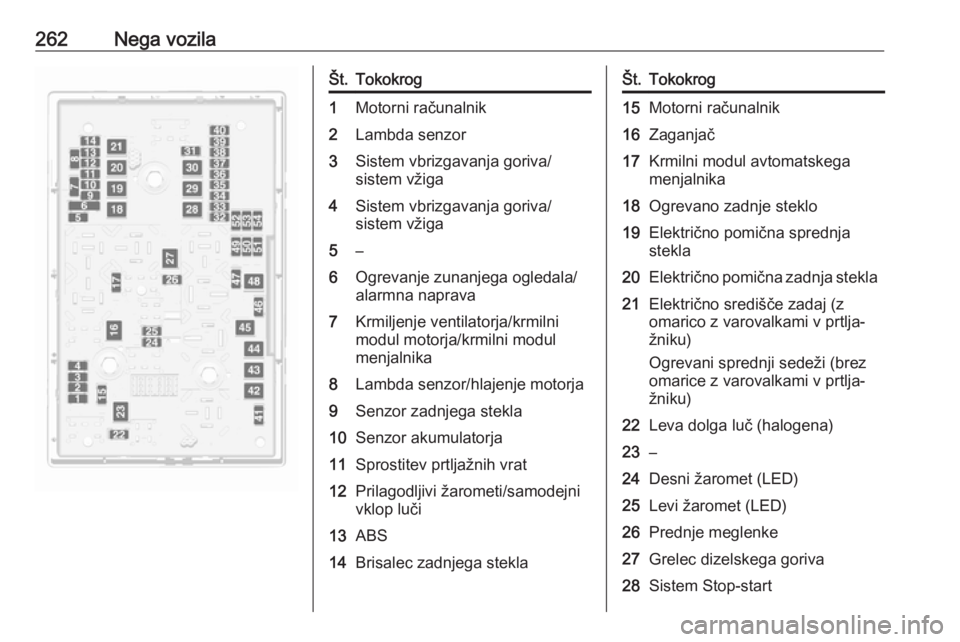

262Nega vozilaŠt.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva/
sistem vžiga4Sistem vbrizgavanja goriva/
sistem vžiga5–6Ogrevanje zunanjega ogledala/
alarmna naprava7Krmiljenje ventilatorja/krmilni
modul motorja/krmilni modul
menjalnika8Lambda senzor/hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja11Sprostitev prtljažnih vrat12Prilagodljivi žarometi/samodejni
vklop luči13ABS14Brisalec zadnjega steklaŠt.Tokokrog15Motorni računalnik16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Električno središče zadaj (z
omarico z varovalkami v prtlja‐
žniku)
Ogrevani sprednji sedeži (brez
omarice z varovalkami v prtlja‐
žniku)22Leva dolga luč (halogena)23–24Desni žaromet (LED)25Levi žaromet (LED)26Prednje meglenke27Grelec dizelskega goriva28Sistem Stop-start

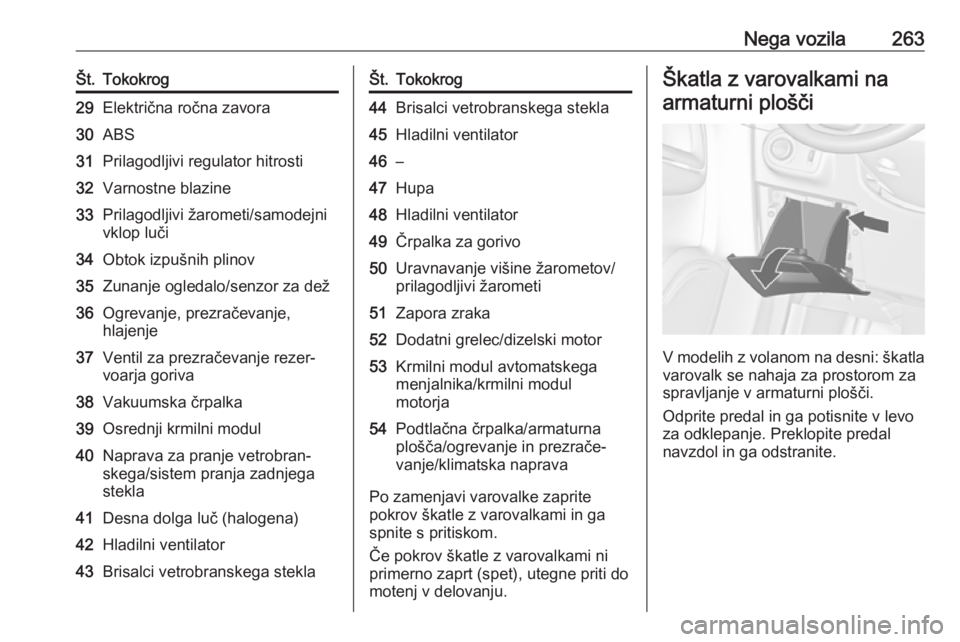

Nega vozila263Št.Tokokrog29Električna ročna zavora30ABS31Prilagodljivi regulator hitrosti32Varnostne blazine33Prilagodljivi žarometi/samodejni
vklop luči34Obtok izpušnih plinov35Zunanje ogledalo/senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilni modul40Naprava za pranje vetrobran‐
skega/sistem pranja zadnjega
stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega steklaŠt.Tokokrog44Brisalci vetrobranskega stekla45Hladilni ventilator46–47Hupa48Hladilni ventilator49Črpalka za gorivo50Uravnavanje višine žarometov/
prilagodljivi žarometi51Zapora zraka52Dodatni grelec/dizelski motor53Krmilni modul avtomatskega
menjalnika/krmilni modul
motorja54Podtlačna črpalka/armaturna
plošča/ogrevanje in prezrače‐
vanje/klimatska naprava
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
V modelih z volanom na desni: škatla varovalk se nahaja za prostorom za
spravljanje v armaturni plošči.
Odprite predal in ga potisnite v levo
za odklepanje. Preklopite predal
navzdol in ga odstranite.

264Nega vozila

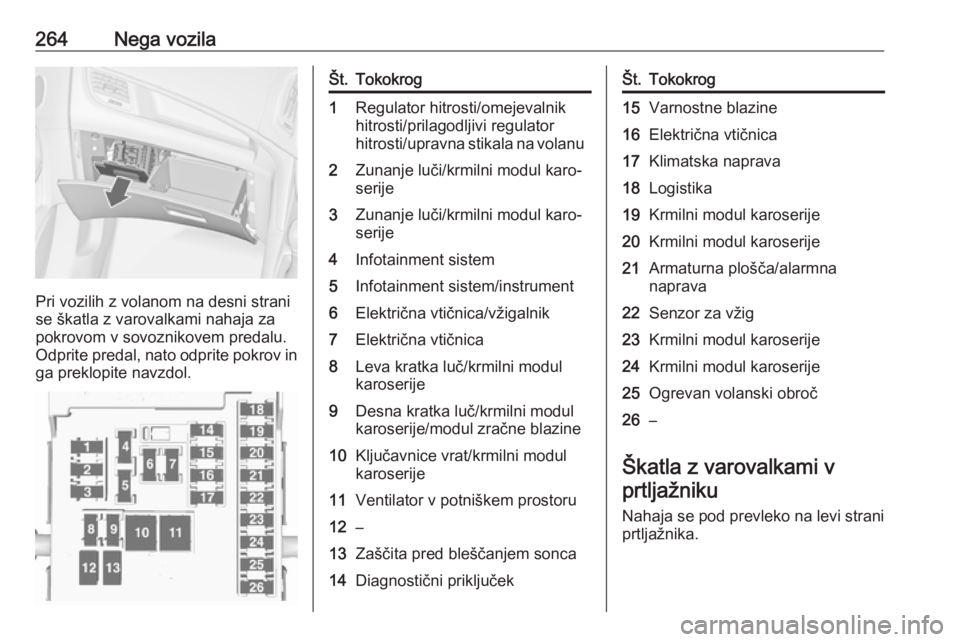

Pri vozilih z volanom na desni strani
se škatla z varovalkami nahaja za pokrovom v sovoznikovem predalu.
Odprite predal, nato odprite pokrov in ga preklopite navzdol.
Št.Tokokrog1Regulator hitrosti/omejevalnik
hitrosti/prilagodljivi regulator
hitrosti/upravna stikala na volanu2Zunanje luči/krmilni modul karo‐
serije3Zunanje luči/krmilni modul karo‐
serije4Infotainment sistem5Infotainment sistem/instrument6Električna vtičnica/vžigalnik7Električna vtičnica8Leva kratka luč/krmilni modul
karoserije9Desna kratka luč/krmilni modul
karoserije/modul zračne blazine10Ključavnice vrat/krmilni modul
karoserije11Ventilator v potniškem prostoru12–13Zaščita pred bleščanjem sonca14Diagnostični priključekŠt.Tokokrog15Varnostne blazine16Električna vtičnica17Klimatska naprava18Logistika19Krmilni modul karoserije20Krmilni modul karoserije21Armaturna plošča/alarmna
naprava22Senzor za vžig23Krmilni modul karoserije24Krmilni modul karoserije25Ogrevan volanski obroč26–
Škatla z varovalkami v
prtljažniku
Nahaja se pod prevleko na levi strani
prtljažnika.

Nega vozila265

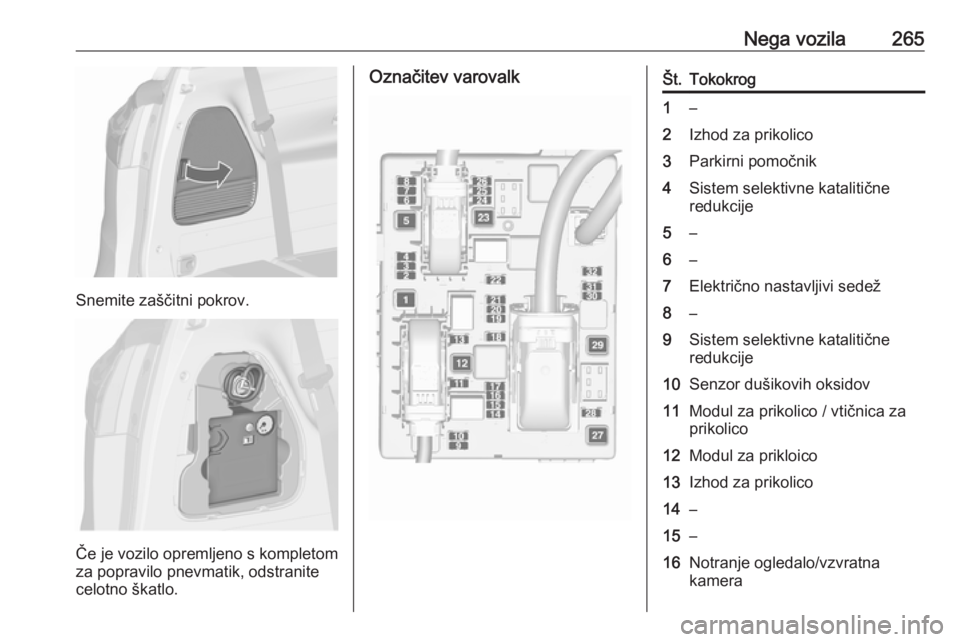

Snemite zaščitni pokrov.
Če je vozilo opremljeno s kompletom
za popravilo pnevmatik, odstranite celotno škatlo.
Označitev varovalkŠt.Tokokrog1–2Izhod za prikolico3Parkirni pomočnik4Sistem selektivne katalitične
redukcije5–6–7Električno nastavljivi sedež8–9Sistem selektivne katalitične
redukcije10Senzor dušikovih oksidov11Modul za prikolico / vtičnica za
prikolico12Modul za prikloico13Izhod za prikolico14–15–16Notranje ogledalo/vzvratna
kamera

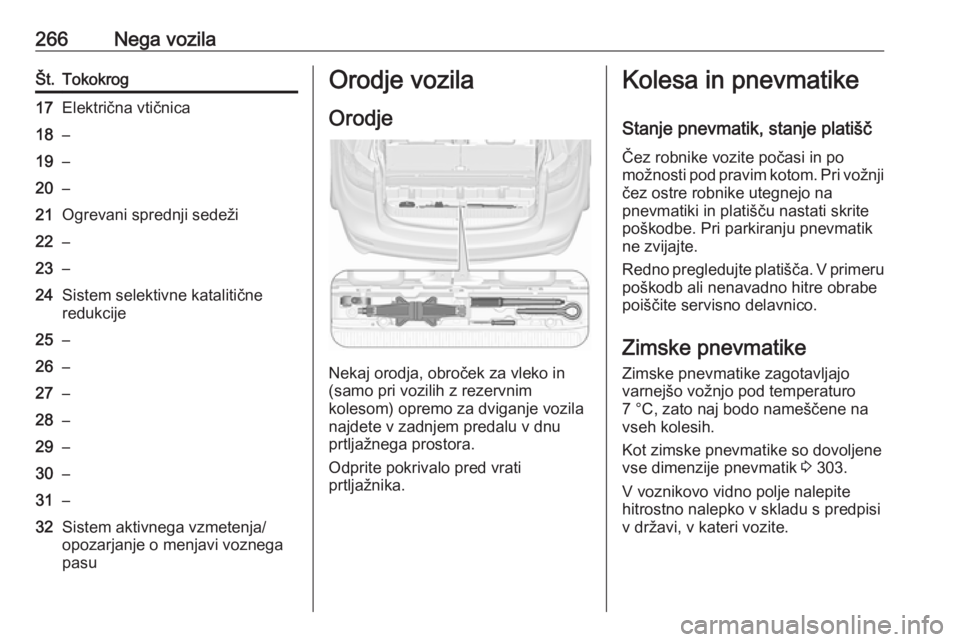

266Nega vozilaŠt.Tokokrog17Električna vtičnica18–19–20–21Ogrevani sprednji sedeži22–23–24Sistem selektivne katalitične
redukcije25–26–27–28–29–30–31–32Sistem aktivnega vzmetenja/
opozarjanje o menjavi voznega
pasuOrodje vozila
Orodje
Nekaj orodja, obroček za vleko in
(samo pri vozilih z rezervnim
kolesom) opremo za dviganje vozila najdete v zadnjem predalu v dnu
prtljažnega prostora.
Odprite pokrivalo pred vrati
prtljažnika.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji
čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Zimske pnevmatike
Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °C, zato naj bodo nameščene na
vseh kolesih.
Kot zimske pnevmatike so dovoljene vse dimenzije pnevmatik 3 303.
V voznikovo vidno polje nalepite hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.

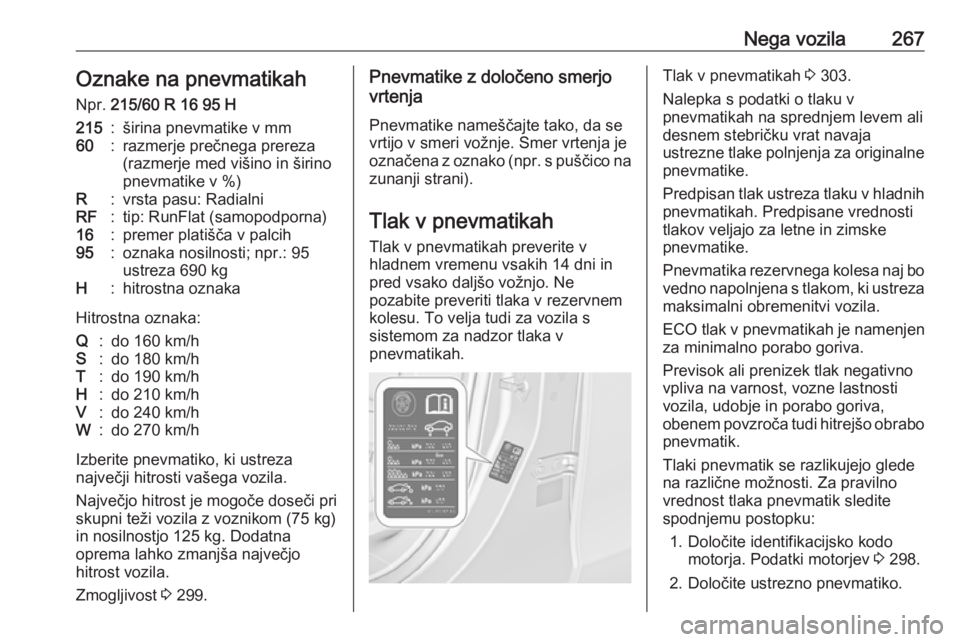

Nega vozila267Oznake na pnevmatikahNpr. 215/60 R 16 95 H215:širina pnevmatike v mm60:razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R:vrsta pasu: RadialniRF:tip: RunFlat (samopodporna)16:premer platišča v palcih95:oznaka nosilnosti; npr.: 95
ustreza 690 kgH:hitrostna oznaka
Hitrostna oznaka:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Izberite pnevmatiko, ki ustreza
največji hitrosti vašega vozila.
Največjo hitrost je mogoče doseči pri
skupni teži vozila z voznikom (75 kg)
in nosilnostjo 125 kg. Dodatna
oprema lahko zmanjša največjo
hitrost vozila.
Zmogljivost 3 299.
Pnevmatike z določeno smerjo
vrtenja
Pnevmatike nameščajte tako, da se
vrtijo v smeri vožnje. Smer vrtenja je
označena z oznako (npr. s puščico na zunanji strani).
Tlak v pnevmatikah Tlak v pnevmatikah preverite v
hladnem vremenu vsakih 14 dni in
pred vsako daljšo vožnjo. Ne
pozabite preveriti tlaka v rezervnem
kolesu. To velja tudi za vozila s
sistemom za nadzor tlaka v
pnevmatikah.Tlak v pnevmatikah 3 303.
Nalepka s podatki o tlaku v
pnevmatikah na sprednjem levem ali
desnem stebričku vrat navaja
ustrezne tlake polnjenja za originalne
pnevmatike.
Predpisan tlak ustreza tlaku v hladnih
pnevmatikah. Predpisane vrednosti
tlakov veljajo za letne in zimske
pnevmatike.
Pnevmatika rezervnega kolesa naj bo vedno napolnjena s tlakom, ki ustreza
maksimalni obremenitvi vozila.
ECO tlak v pnevmatikah je namenjen
za minimalno porabo goriva.
Previsok ali prenizek tlak negativno
vpliva na varnost, vozne lastnosti
vozila, udobje in porabo goriva,
obenem povzroča tudi hitrejšo obrabo pnevmatik.
Tlaki pnevmatik se razlikujejo glede
na različne možnosti. Za pravilno
vrednost tlaka pnevmatik sledite
spodnjemu postopku:
1. Določite identifikacijsko kodo motorja. Podatki motorjev 3 298.
2. Določite ustrezno pnevmatiko.

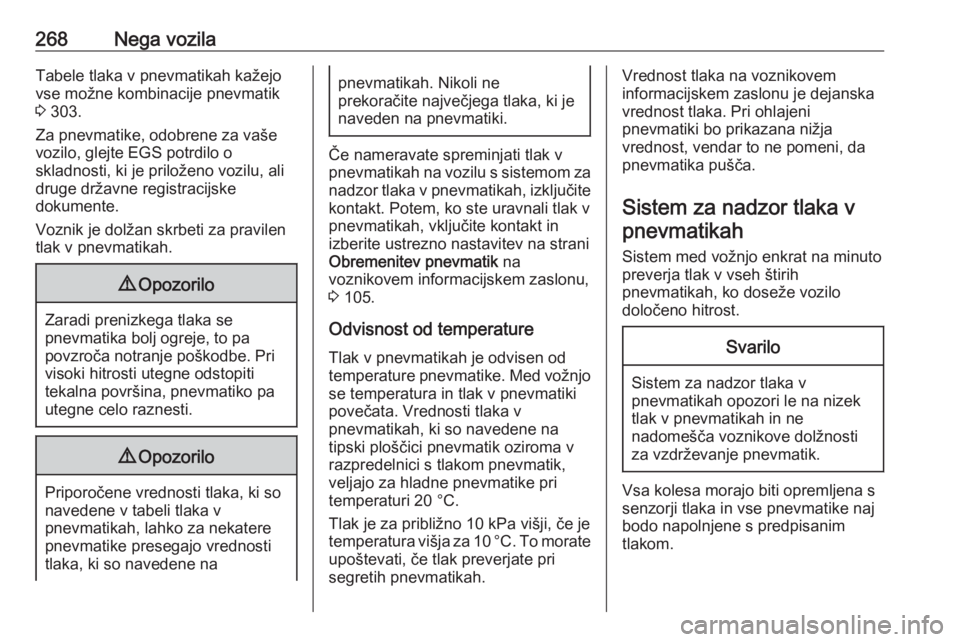

268Nega vozilaTabele tlaka v pnevmatikah kažejo
vse možne kombinacije pnevmatik
3 303.
Za pnevmatike, odobrene za vaše vozilo, glejte EGS potrdilo o
skladnosti, ki je priloženo vozilu, ali
druge državne registracijske
dokumente.
Voznik je dolžan skrbeti za pravilen
tlak v pnevmatikah.9 Opozorilo
Zaradi prenizkega tlaka se
pnevmatika bolj ogreje, to pa
povzroča notranje poškodbe. Pri
visoki hitrosti utegne odstopiti
tekalna površina, pnevmatiko pa
utegne celo raznesti.
9 Opozorilo
Priporočene vrednosti tlaka, ki so
navedene v tabeli tlaka v
pnevmatikah, lahko za nekatere
pnevmatike presegajo vrednosti
tlaka, ki so navedene na
pnevmatikah. Nikoli ne
prekoračite največjega tlaka, ki je
naveden na pnevmatiki.
Če nameravate spreminjati tlak v
pnevmatikah na vozilu s sistemom za nadzor tlaka v pnevmatikah, izključite
kontakt. Potem, ko ste uravnali tlak v
pnevmatikah, vključite kontakt in
izberite ustrezno nastavitev na strani Obremenitev pnevmatik na
voznikovem informacijskem zaslonu,
3 105.
Odvisnost od temperature
Tlak v pnevmatikah je odvisen od
temperature pnevmatike. Med vožnjo se temperatura in tlak v pnevmatiki
povečata. Vrednosti tlaka v
pnevmatikah, ki so navedene na
tipski ploščici pnevmatik oziroma v
razpredelnici s tlakom pnevmatik,
veljajo za hladne pnevmatike pri
temperaturi 20 °C.
Tlak je za približno 10 kPa višji, če je temperatura višja za 10 °C. To morate upoštevati, če tlak preverjate pri
segretih pnevmatikah.
Vrednost tlaka na voznikovem
informacijskem zaslonu je dejanska
vrednost tlaka. Pri ohlajeni
pnevmatiki bo prikazana nižja
vrednost, vendar to ne pomeni, da
pnevmatika pušča.
Sistem za nadzor tlaka v pnevmatikah
Sistem med vožnjo enkrat na minutopreverja tlak v vseh štirih
pnevmatikah, ko doseže vozilo
določeno hitrost.Svarilo
Sistem za nadzor tlaka v
pnevmatikah opozori le na nizek
tlak v pnevmatikah in ne
nadomešča voznikove dolžnosti
za vzdrževanje pnevmatik.
Vsa kolesa morajo biti opremljena s
senzorji tlaka in vse pnevmatike naj
bodo napolnjene s predpisanim
tlakom.
