OPEL ZAFIRA C 2019 Uporabniški priročnik

Nega vozila269Opomba
V državah, kjer je zakonsko
predpisan sistem za nadzor tlaka
pnevmatik, uporaba koles brez tipal
tlaka razveljavi prometno dovoljenje
vozila.
Vrednosti trenutnega tlaka v
pnevmatikah se lahko prikažejo na
voznikovem informacijskem zaslonu.
Meni lahko izberete z gumbi na
stikalu smernikov.
Izberite Tlak v pnevmatikah v Vehicle
Information Menu (Meni informacij
vozila) ? 3 105.
Stanja sistema in opozorila v zvezi s
tlakom se prikažejo kot sporočilo
zadevne pnevmatike na voznikovem
informacijskem zaslonu.
Sistem pri opozorilih upošteva
temperaturo pnevmatik.
Če sistem zazna nizek tlak v
pnevmatikah, sveti kontrolna lučka w
3 102.
V primeru, da sveti w, čim prej
ustavite vozilo in napolnite
pnevmatike s priporočenim tlakom
3 303.
Če w utripa 60 - 90 sekund in nato
stalno sveti, je v sistemu napaka. Poiščite servisno delavnico.
Po napolnitvi pnevmatik po potrebi
opravite vožnjo, med katero se bodo
posodobile vrednosti tlaka o
pnevmatikah na voznikovem
informacijskem zaslonu. Medtem
lahko sveti w.
Če zasveti w pri nižjih temperaturah
in kmalu po začetku vožnje ugasne,
je to lahko znak nizkega tlaka v
pnevmatikah. Preverite tlak v
pnevmatikah.
Opozorila in obvestila o vozilu 3 110.
Če je potrebno znižati ali zvišati tlak v
pnevmatikah, izključite kontakt.
Na vozilu uporabljajte le kolesa s
senzorji tlaka, saj v nasprotnem
sistem ne more prikazovati tlaka v
pnevmatikah in w stalno sveti.

270Nega vozilaZačasno rezervno kolo ni opremljenos senzorji tlaka. Sistem za nadzor
tlaka tedaj za takšna kolesa ne deluje.
Sveti kontrolna lučka w. Sistem
deluje za ostala tri kolesa.
Uporaba komercialno dobavljivih
tekočinskih kompletov za popravilo
pnevmatik utegne negativno vplivati
na delovanje sistema. Uporabljajte le
sisteme, ki jih odobrava proizvajalec.
Uporaba elektronskih naprav in
bližina oddajnikov s podobnimi
frekvencami lahko moti sistem
spremljanja tlaka v pnevmatikah.
Po vsaki zamenjavi pnevmatik je
treba demontirati in servisirati
senzorje sistema za nadzor tlaka v
pnevmatikah. V primeru privitega
senzorja: zamenjajte ventilni vložek in
tesnilni obroček. V primeru
nataknjenega senzorja: zamenjajte
kompletno steblo ventila.

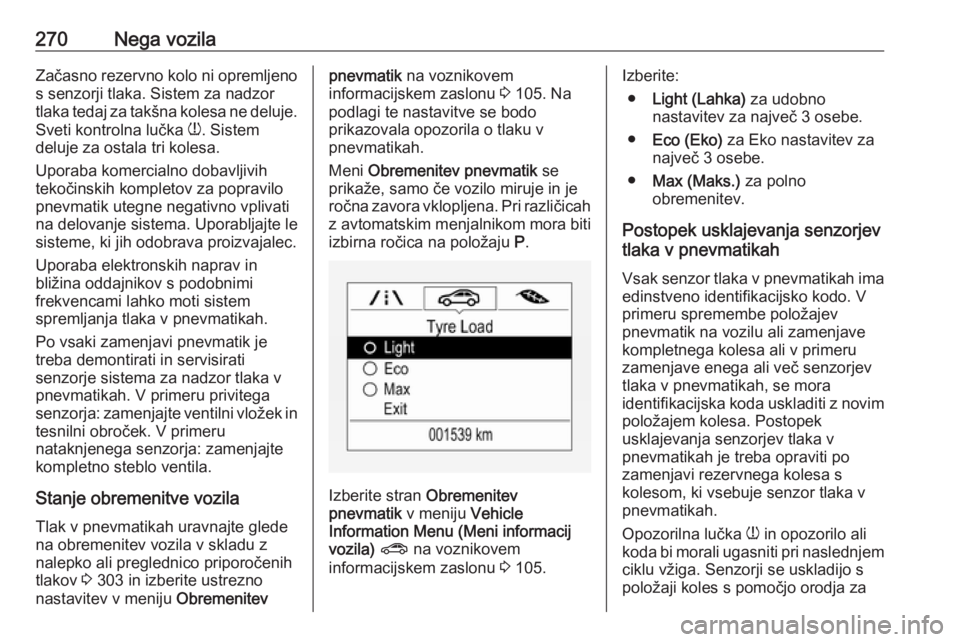

Stanje obremenitve vozilaTlak v pnevmatikah uravnajte gledena obremenitev vozila v skladu z
nalepko ali preglednico priporočenih
tlakov 3 303 in izberite ustrezno
nastavitev v meniju Obremenitevpnevmatik na voznikovem
informacijskem zaslonu 3 105. Na
podlagi te nastavitve se bodo
prikazovala opozorila o tlaku v
pnevmatikah.
Meni Obremenitev pnevmatik se
prikaže, samo če vozilo miruje in je
ročna zavora vklopljena. Pri različicah
z avtomatskim menjalnikom mora biti izbirna ročica na položaju P.
Izberite stran Obremenitev
pnevmatik v meniju Vehicle
Information Menu (Meni informacij
vozila) ? na voznikovem
informacijskem zaslonu 3 105.
Izberite:
● Light (Lahka) za udobno
nastavitev za največ 3 osebe.
● Eco (Eko) za Eko nastavitev za
največ 3 osebe.
● Max (Maks.) za polno
obremenitev.
Postopek usklajevanja senzorjev
tlaka v pnevmatikah
Vsak senzor tlaka v pnevmatikah ima edinstveno identifikacijsko kodo. V
primeru spremembe položajev
pnevmatik na vozilu ali zamenjave
kompletnega kolesa ali v primeru
zamenjave enega ali več senzorjev
tlaka v pnevmatikah, se mora
identifikacijska koda uskladiti z novim
položajem kolesa. Postopek
usklajevanja senzorjev tlaka v
pnevmatikah je treba opraviti po
zamenjavi rezervnega kolesa s
kolesom, ki vsebuje senzor tlaka v
pnevmatikah.
Opozorilna lučka w in opozorilo ali
koda bi morali ugasniti pri naslednjem
ciklu vžiga. Senzorji se uskladijo s
položaji koles s pomočjo orodja za

Nega vozila271ponovno pomnjenje v naslednjem
zaporedju: sprednje levo kolo,
sprednje desno kolo, zadnje desne
kolo, zadnje leve kolo. Smernik
trenutno aktivnega položaja sveti,
dokler senzor ni usklajen.
V primeru težav se obrnite na
servisno delavnico. Na voljo sta dve
minuti za postopek usklajevanja
položaja prvega kolesa in skupno pet
minut za postopek usklajevanja
položajev vseh štirih koles. Če
postopek ujemanja potrebuje več
časa, se bo ustavil in ga je treba
ponovno zagnati.

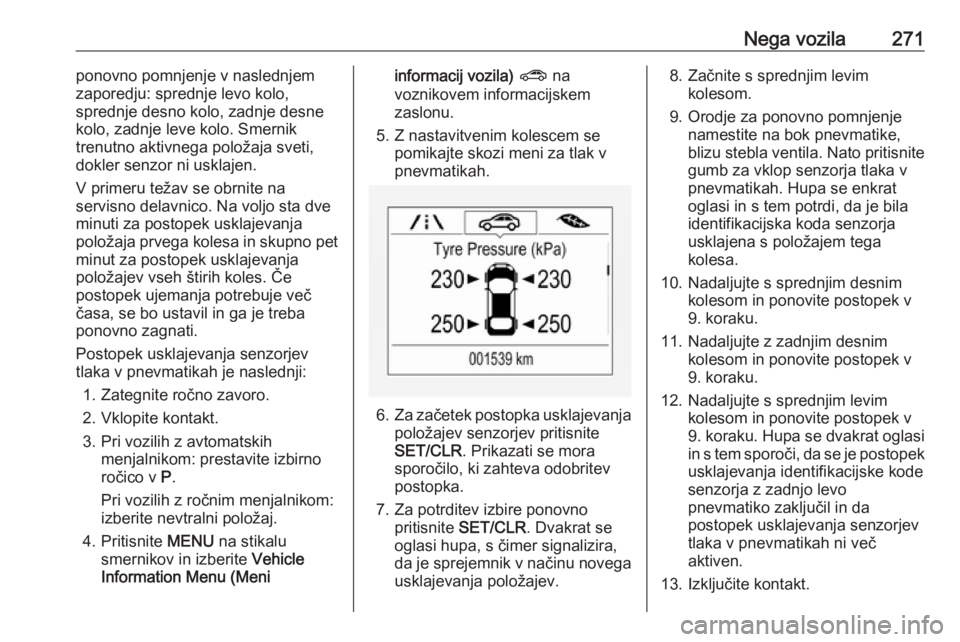

Postopek usklajevanja senzorjev
tlaka v pnevmatikah je naslednji:
1. Zategnite ročno zavoro.
2. Vklopite kontakt.
3. Pri vozilih z avtomatskih menjalnikom: prestavite izbirno
ročico v P.
Pri vozilih z ročnim menjalnikom: izberite nevtralni položaj.
4. Pritisnite MENU na stikalu
smernikov in izberite Vehicle
Information Menu (Meniinformacij vozila) ? na
voznikovem informacijskem
zaslonu.
5. Z nastavitvenim kolescem se pomikajte skozi meni za tlak v
pnevmatikah.
6. Za začetek postopka usklajevanja
položajev senzorjev pritisnite
SET/CLR . Prikazati se mora
sporočilo, ki zahteva odobritev
postopka.
7. Za potrditev izbire ponovno pritisnite SET/CLR . Dvakrat se
oglasi hupa, s čimer signalizira,
da je sprejemnik v načinu novega usklajevanja položajev.
8. Začnite s sprednjim levim kolesom.
9. Orodje za ponovno pomnjenje namestite na bok pnevmatike,
blizu stebla ventila. Nato pritisnite
gumb za vklop senzorja tlaka v
pnevmatikah. Hupa se enkrat
oglasi in s tem potrdi, da je bila
identifikacijska koda senzorja
usklajena s položajem tega
kolesa.
10. Nadaljujte s sprednjim desnim kolesom in ponovite postopek v
9. koraku.
11. Nadaljujte z zadnjim desnim kolesom in ponovite postopek v
9. koraku.
12. Nadaljujte s sprednjim levim kolesom in ponovite postopek v
9. koraku . Hupa se dvakrat oglasi
in s tem sporoči, da se je postopek
usklajevanja identifikacijske kode
senzorja z zadnjo levo pnevmatiko zaključil in da
postopek usklajevanja senzorjev
tlaka v pnevmatikah ni več
aktiven.
13. Izključite kontakt.

272Nega vozila14. Uravnajte tlak vsehštirih pnevmatik s tlakom, ki je
naveden na nalepki s
priporočenimi tlaki za pnevmatike.
15. Preverite, ali se stanje napolnjenosti ujema z izbranim
tlakom 3 105.

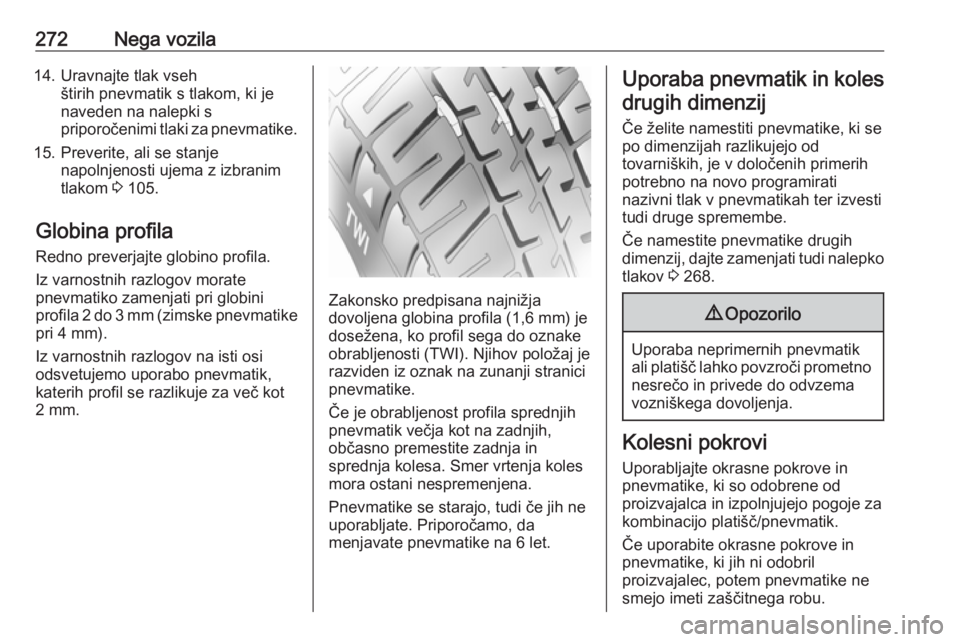

Globina profila
Redno preverjajte globino profila.
Iz varnostnih razlogov morate
pnevmatiko zamenjati pri globini
profila 2 do 3 mm (zimske pnevmatike
pri 4 mm).
Iz varnostnih razlogov na isti osi
odsvetujemo uporabo pnevmatik,
katerih profil se razlikuje za več kot
2 mm.
Zakonsko predpisana najnižja
dovoljena globina profila (1,6 mm) je
dosežena, ko profil sega do oznake
obrabljenosti (TWI). Njihov položaj je
razviden iz oznak na zunanji stranici
pnevmatike.
Če je obrabljenost profila sprednjih
pnevmatik večja kot na zadnjih,
občasno premestite zadnja in
sprednja kolesa. Smer vrtenja koles
mora ostani nespremenjena.
Pnevmatike se starajo, tudi če jih ne
uporabljate. Priporočamo, da
menjavate pnevmatike na 6 let.
Uporaba pnevmatik in koles
drugih dimenzij
Če želite namestiti pnevmatike, ki se
po dimenzijah razlikujejo od
tovarniških, je v določenih primerih
potrebno na novo programirati
nazivni tlak v pnevmatikah ter izvesti tudi druge spremembe.
Če namestite pnevmatike drugih
dimenzij, dajte zamenjati tudi nalepko tlakov 3 268.9 Opozorilo
Uporaba neprimernih pnevmatik
ali platišč lahko povzroči prometno
nesrečo in privede do odvzema
vozniškega dovoljenja.
Kolesni pokrovi
Uporabljajte okrasne pokrove in
pnevmatike, ki so odobrene od
proizvajalca in izpolnjujejo pogoje za
kombinacijo platišč/pnevmatik.
Če uporabite okrasne pokrove in pnevmatike, ki jih ni odobril
proizvajalec, potem pnevmatike ne
smejo imeti zaščitnega robu.

Nega vozila273Okrasni pokrovi ne smejo ovirati
hlajenja zavor.9 Opozorilo
Uporaba neprimernih pnevmatik
ali okrasnih pokrovov utegne
pripeljati do nenadne izgube tlaka
in s tem do prometne nesreče.
Vozila z jeklenimi platišči: Pri uporabi varovalnih kolesnih matic ne pritrdite
kolesnih pokrovov.

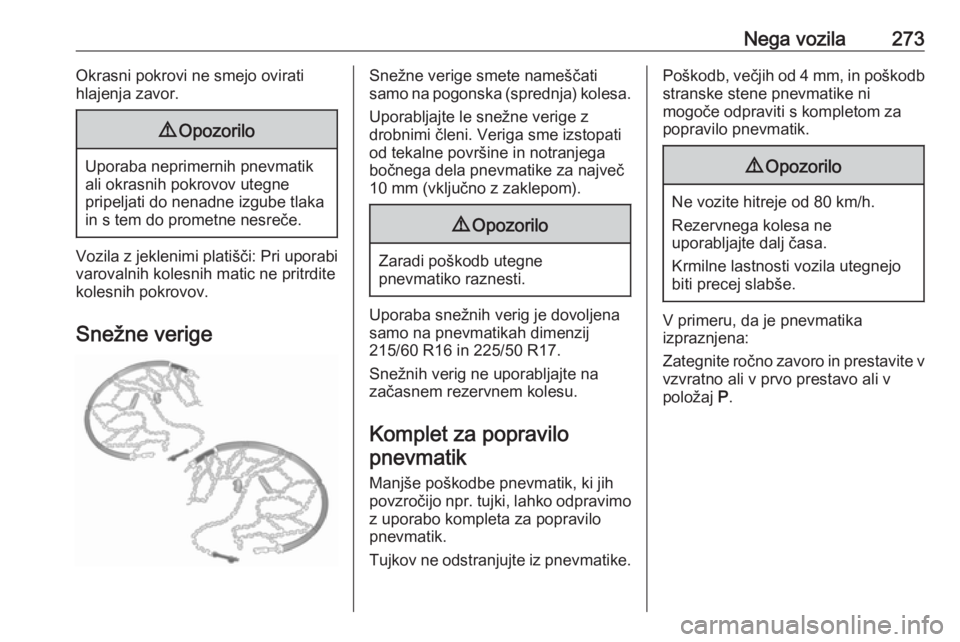

Snežne verige
Snežne verige smete nameščati
samo na pogonska (sprednja) kolesa.
Uporabljajte le snežne verige z
drobnimi členi. Veriga sme izstopati
od tekalne površine in notranjega
bočnega dela pnevmatike za največ
10 mm (vključno z zaklepom).9 Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Uporaba snežnih verig je dovoljena
samo na pnevmatikah dimenzij
215/60 R16 in 225/50 R17.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilopnevmatik
Manjše poškodbe pnevmatik, ki jih
povzročijo npr. tujki, lahko odpravimo
z uporabo kompleta za popravilo
pnevmatik.
Tujkov ne odstranjujte iz pnevmatike.
Poškodb, večjih od 4 mm, in poškodb
stranske stene pnevmatike ni
mogoče odpraviti s kompletom za popravilo pnevmatik.9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.
V primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v
položaj P.

274Nega vozila

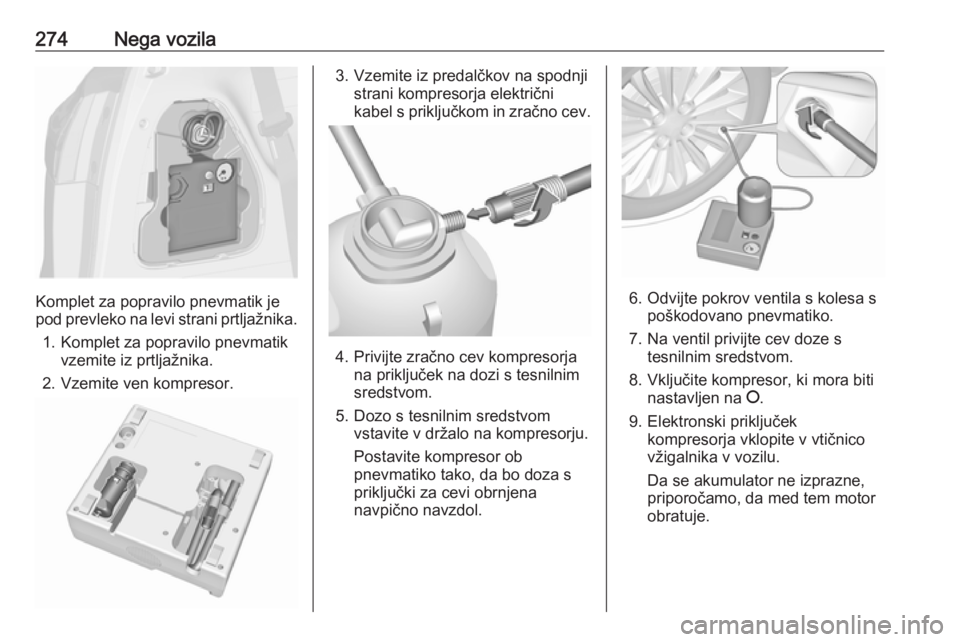

Komplet za popravilo pnevmatik je
pod prevleko na levi strani prtljažnika.
1. Komplet za popravilo pnevmatik vzemite iz prtljažnika.
2. Vzemite ven kompresor.
3. Vzemite iz predalčkov na spodnji strani kompresorja električni
kabel s priključkom in zračno cev.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.
9. Elektronski priključek kompresorja vklopite v vtičnico
vžigalnika v vozilu.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.

Nega vozila275

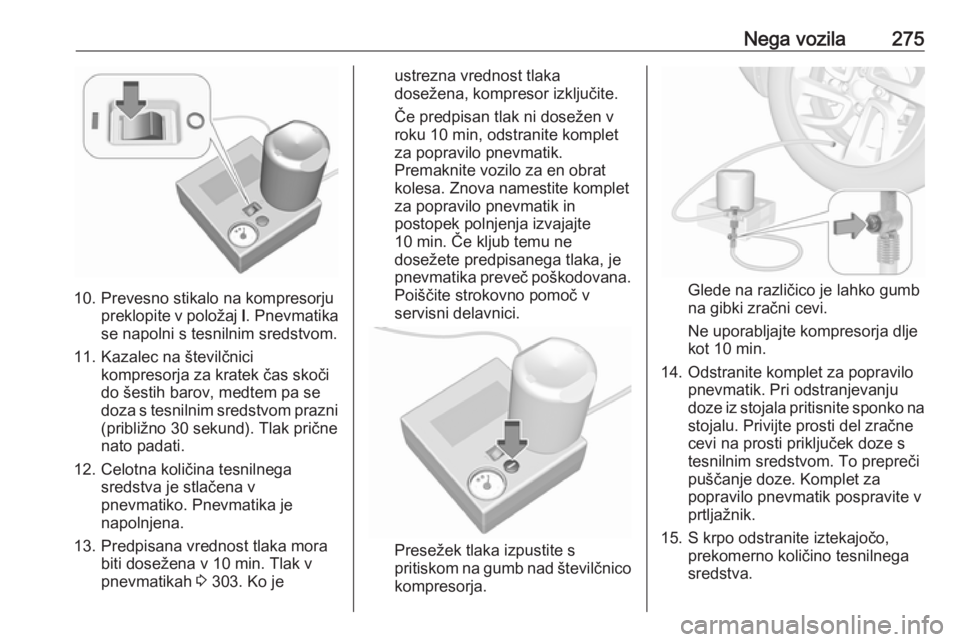

10. Prevesno stikalo na kompresorjupreklopite v položaj I. Pnevmatika
se napolni s tesnilnim sredstvom.
11. Kazalec na številčnici kompresorja za kratek čas skoči
do šestih barov, medtem pa se
doza s tesnilnim sredstvom prazni
(približno 30 sekund). Tlak prične
nato padati.
12. Celotna količina tesnilnega sredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.
13. Predpisana vrednost tlaka mora biti dosežena v 10 min. Tlak v
pnevmatikah 3 303. Ko je
ustrezna vrednost tlaka
dosežena, kompresor izključite.
Če predpisan tlak ni dosežen v
roku 10 min, odstranite komplet
za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Znova namestite komplet
za popravilo pnevmatik in
postopek polnjenja izvajajte
10 min. Če kljub temu ne
dosežete predpisanega tlaka, je
pnevmatika preveč poškodovana. Poiščite strokovno pomoč v
servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb nad številčnico kompresorja.
Glede na različico je lahko gumbna gibki zračni cevi.
Ne uporabljajte kompresorja dlje kot 10 min.
14. Odstranite komplet za popravilo pnevmatik. Pri odstranjevanju
doze iz stojala pritisnite sponko na
stojalu. Privijte prosti del zračne
cevi na prosti priključek doze s
tesnilnim sredstvom. To prepreči
puščanje doze. Komplet za popravilo pnevmatik pospravite v
prtljažnik.
15. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.

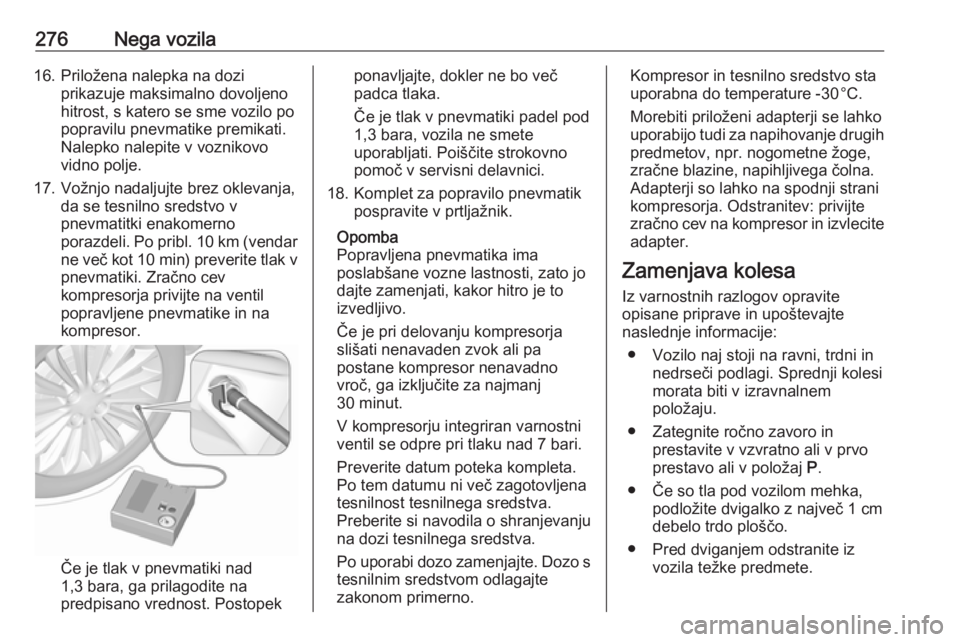

276Nega vozila16. Priložena nalepka na doziprikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.
17. Vožnjo nadaljujte brez oklevanja, da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po pribl. 10 km (vendar
ne več kot 10 min) preverite tlak v
pnevmatiki. Zračno cev
kompresorja privijte na ventil
popravljene pnevmatike in na
kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, vozila ne smete
uporabljati. Poiščite strokovno
pomoč v servisni delavnici.
18. Komplet za popravilo pnevmatik pospravite v prtljažnik.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo dajte zamenjati, kakor hitro je toizvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad 7 bari.
Preverite datum poteka kompleta. Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.
Morebiti priloženi adapterji se lahko
uporabijo tudi za napihovanje drugih
predmetov, npr. nogometne žoge,
zračne blazine, napihljivega čolna.
Adapterji so lahko na spodnji strani
kompresorja. Odstranitev: privijte
zračno cev na kompresor in izvlecite adapter.
Zamenjava kolesa Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.

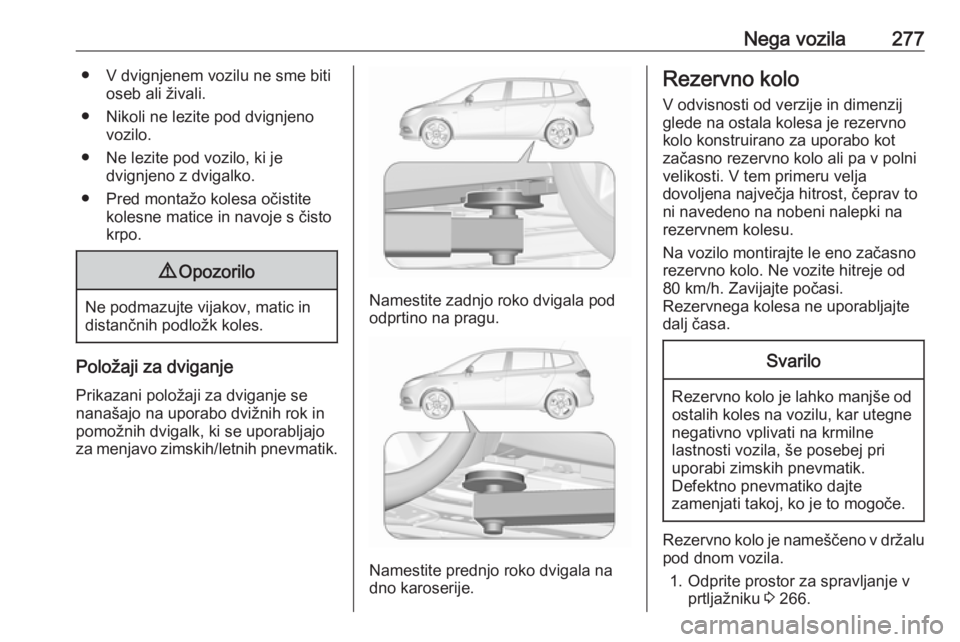

Nega vozila277● V dvignjenem vozilu ne sme bitioseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred montažo kolesa očistite kolesne matice in navoje s čistokrpo.9 Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.
Položaji za dviganje
Prikazani položaji za dviganje se nanašajo na uporabo dvižnih rok inpomožnih dvigalk, ki se uporabljajo
za menjavo zimskih/letnih pnevmatik.
Namestite zadnjo roko dvigala pod
odprtino na pragu.
Namestite prednjo roko dvigala na
dno karoserije.
Rezervno kolo
V odvisnosti od verzije in dimenzij
glede na ostala kolesa je rezervno
kolo konstruirano za uporabo kot
začasno rezervno kolo ali pa v polni
velikosti. V tem primeru velja
dovoljena največja hitrost, čeprav to
ni navedeno na nobeni nalepki na
rezervnem kolesu.
Na vozilo montirajte le eno začasno
rezervno kolo. Ne vozite hitreje od
80 km/h. Zavijajte počasi.
Rezervnega kolesa ne uporabljajte
dalj časa.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo je nameščeno v držalu
pod dnom vozila.
1. Odprite prostor za spravljanje v prtljažniku 3 266.

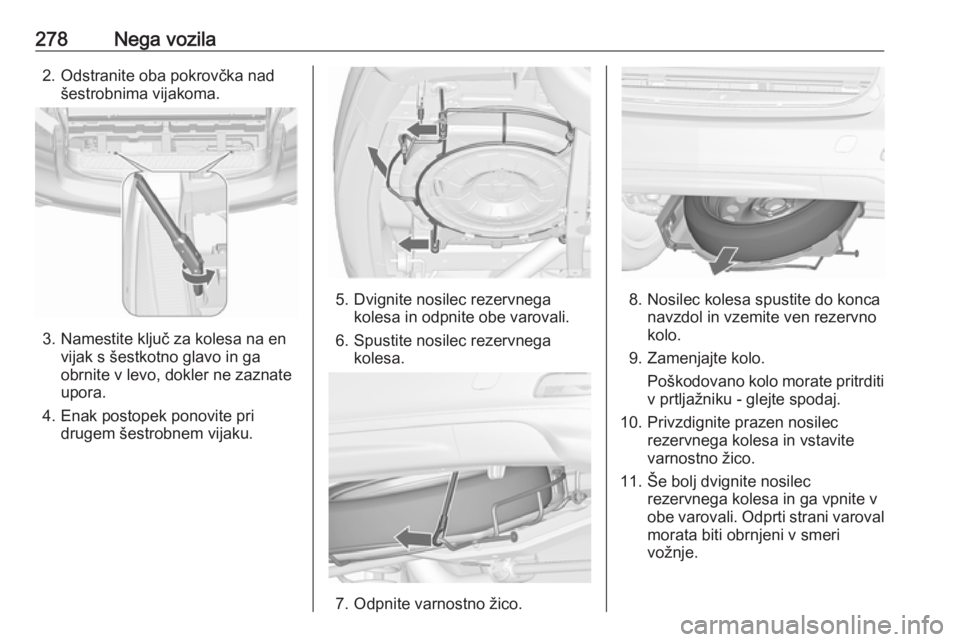

278Nega vozila2. Odstranite oba pokrovčka nadšestrobnima vijakoma.
3. Namestite ključ za kolesa na envijak s šestkotno glavo in ga
obrnite v levo, dokler ne zaznate
upora.
4. Enak postopek ponovite pri drugem šestrobnem vijaku.
5. Dvignite nosilec rezervnegakolesa in odpnite obe varovali.
6. Spustite nosilec rezervnega kolesa.
7. Odpnite varnostno žico.
8. Nosilec kolesa spustite do koncanavzdol in vzemite ven rezervno
kolo.
9. Zamenjajte kolo. Poškodovano kolo morate pritrditiv prtljažniku - glejte spodaj.
10. Privzdignite prazen nosilec rezervnega kolesa in vstavite
varnostno žico.
11. Še bolj dvignite nosilec rezervnega kolesa in ga vpnite v
obe varovali. Odprti strani varoval
morata biti obrnjeni v smeri
vožnje.
