OPEL ZAFIRA C 2019 Uputstvo za upotrebu (in Serbian)

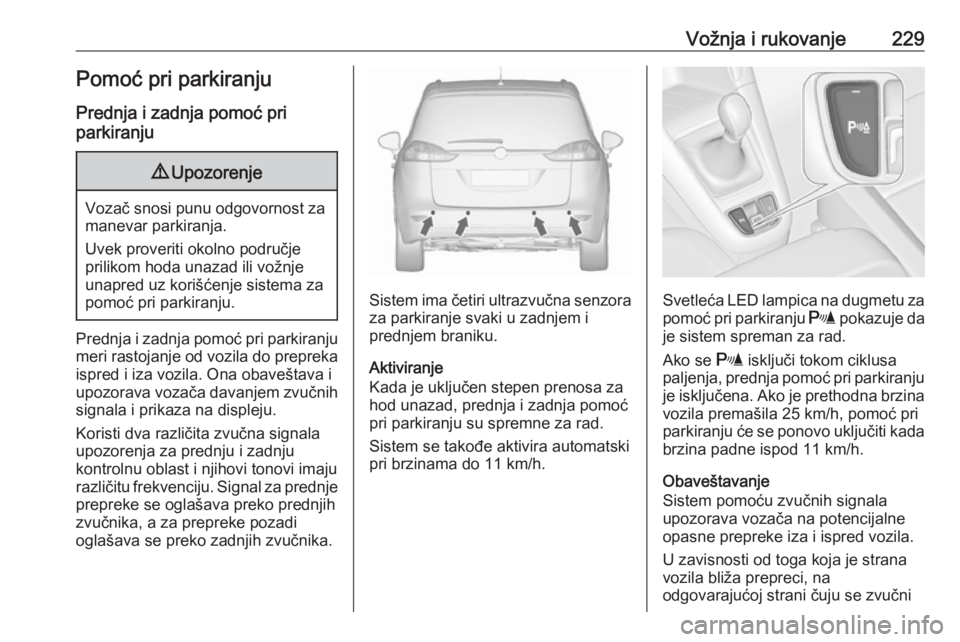

Vožnja i rukovanje229Pomoć pri parkiranju
Prednja i zadnja pomoć pri
parkiranju9 Upozorenje
Vozač snosi punu odgovornost za
manevar parkiranja.
Uvek proveriti okolno područje
prilikom hoda unazad ili vožnje
unapred uz korišćenje sistema za
pomoć pri parkiranju.
Prednja i zadnja pomoć pri parkiranju meri rastojanje od vozila do prepreka
ispred i iza vozila. Ona obaveštava i upozorava vozača davanjem zvučnih signala i prikaza na displeju.
Koristi dva različita zvučna signala
upozorenja za prednju i zadnju
kontrolnu oblast i njihovi tonovi imaju
različitu frekvenciju. Signal za prednje
prepreke se oglašava preko prednjih
zvučnika, a za prepreke pozadi
oglašava se preko zadnjih zvučnika.
Sistem ima četiri ultrazvučna senzora za parkiranje svaki u zadnjem i
prednjem braniku.
Aktiviranje
Kada je uključen stepen prenosa za hod unazad, prednja i zadnja pomoć
pri parkiranju su spremne za rad.
Sistem se takođe aktivira automatski
pri brzinama do 11 km/h.Svetleća LED lampica na dugmetu za
pomoć pri parkiranju r pokazuje da
je sistem spreman za rad.
Ako se r isključi tokom ciklusa
paljenja, prednja pomoć pri parkiranju
je isključena. Ako je prethodna brzina vozila premašila 25 km/h, pomoć pri
parkiranju će se ponovo uključiti kada brzina padne ispod 11 km/h.
Obaveštavanje
Sistem pomoću zvučnih signala
upozorava vozača na potencijalne
opasne prepreke iza i ispred vozila.
U zavisnosti od toga koja je strana
vozila bliža prepreci, na
odgovarajućoj strani čuju se zvučni

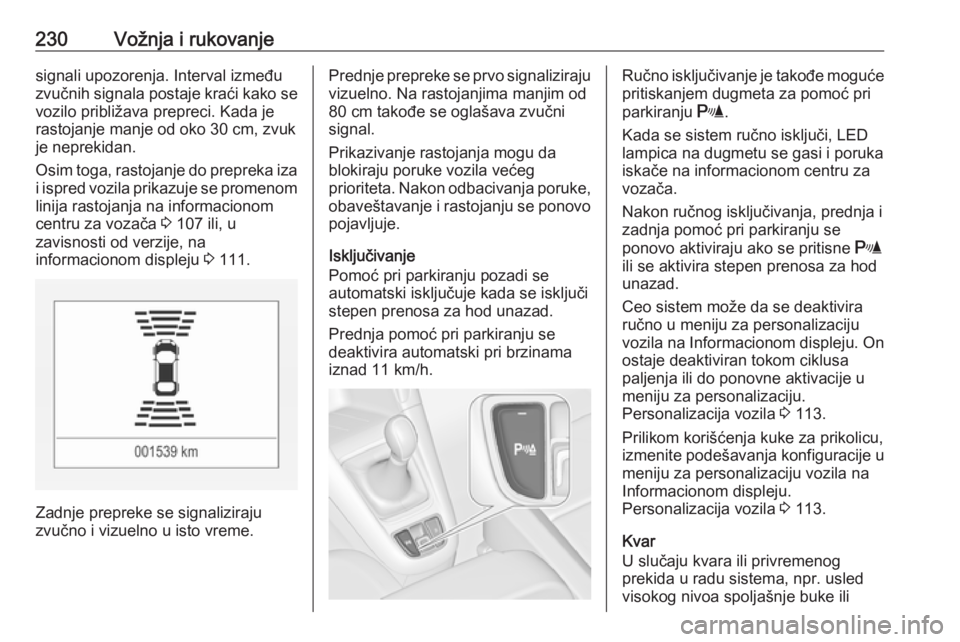

230Vožnja i rukovanjesignali upozorenja. Interval između
zvučnih signala postaje kraći kako se vozilo približava prepreci. Kada jerastojanje manje od oko 30 cm, zvukje neprekidan.
Osim toga, rastojanje do prepreka iza
i ispred vozila prikazuje se promenom linija rastojanja na informacionomcentru za vozača 3 107 ili, u
zavisnosti od verzije, na
informacionom displeju 3 111.
Zadnje prepreke se signaliziraju
zvučno i vizuelno u isto vreme.
Prednje prepreke se prvo signaliziraju
vizuelno. Na rastojanjima manjim od
80 cm takođe se oglašava zvučni
signal.
Prikazivanje rastojanja mogu da
blokiraju poruke vozila većeg
prioriteta. Nakon odbacivanja poruke, obaveštavanje i rastojanju se ponovo
pojavljuje.
Isključivanje
Pomoć pri parkiranju pozadi se
automatski isključuje kada se isključi
stepen prenosa za hod unazad.
Prednja pomoć pri parkiranju se
deaktivira automatski pri brzinama
iznad 11 km/h.Ručno isključivanje je takođe moguće pritiskanjem dugmeta za pomoć pri
parkiranju r.
Kada se sistem ručno isključi, LED lampica na dugmetu se gasi i poruka
iskače na informacionom centru za vozača.
Nakon ručnog isključivanja, prednja i
zadnja pomoć pri parkiranju se
ponovo aktiviraju ako se pritisne r
ili se aktivira stepen prenosa za hod
unazad.
Ceo sistem može da se deaktivira
ručno u meniju za personalizaciju
vozila na Informacionom displeju. On
ostaje deaktiviran tokom ciklusa
paljenja ili do ponovne aktivacije u
meniju za personalizaciju.
Personalizacija vozila 3 113.
Prilikom korišćenja kuke za prikolicu,
izmenite podešavanja konfiguracije u
meniju za personalizaciju vozila na
Informacionom displeju.
Personalizacija vozila 3 113.
Kvar
U slučaju kvara ili privremenog
prekida u radu sistema, npr. usled
visokog nivoa spoljašnje buke ili

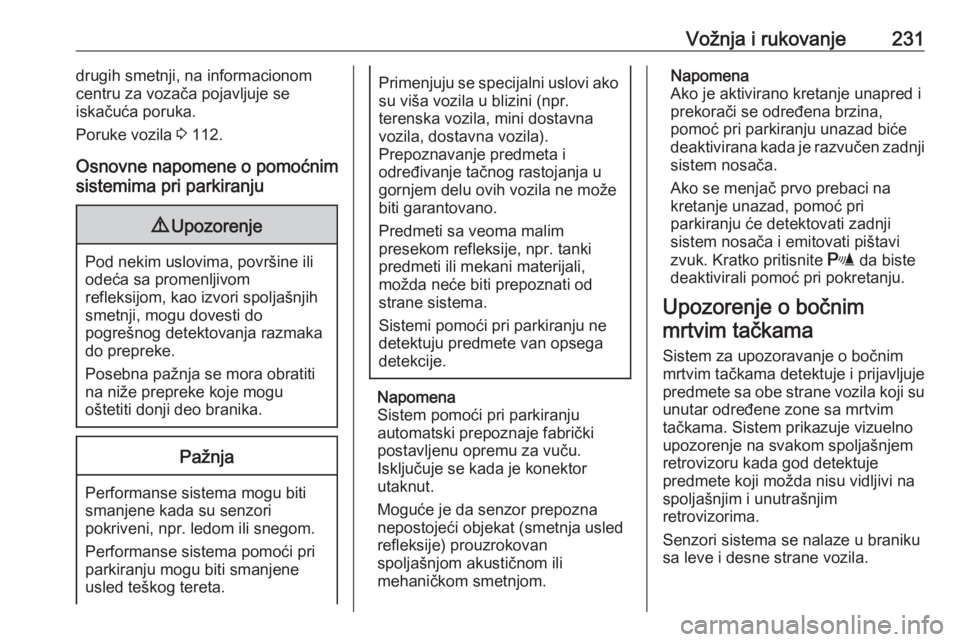

Vožnja i rukovanje231drugih smetnji, na informacionom
centru za vozača pojavljuje se
iskačuća poruka.
Poruke vozila 3 112.
Osnovne napomene o pomoćnim
sistemima pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika.
Pažnja
Performanse sistema mogu biti
smanjene kada su senzori
pokriveni, npr. ledom ili snegom.
Performanse sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su viša vozila u blizini (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje predmeta i
određivanje tačnog rastojanja u
gornjem delu ovih vozila ne može
biti garantovano.
Predmeti sa veoma malim
presekom refleksije, npr. tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Sistemi pomoći pri parkiranju ne
detektuju predmete van opsega
detekcije.
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Moguće je da senzor prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom akustičnom ili
mehaničkom smetnjom.
Napomena
Ako je aktivirano kretanje unapred i
prekorači se određena brzina,
pomoć pri parkiranju unazad biće
deaktivirana kada je razvučen zadnji
sistem nosača.
Ako se menjač prvo prebaci na kretanje unazad, pomoć pri
parkiranju će detektovati zadnji
sistem nosača i emitovati pištavi
zvuk. Kratko pritisnite r da biste
deaktivirali pomoć pri pokretanju.
Upozorenje o bočnim mrtvim tačkama
Sistem za upozoravanje o bočnim
mrtvim tačkama detektuje i prijavljuje
predmete sa obe strane vozila koji su unutar određene zone sa mrtvim
tačkama. Sistem prikazuje vizuelno upozorenje na svakom spoljašnjem
retrovizoru kada god detektuje
predmete koji možda nisu vidljivi na
spoljašnjim i unutrašnjim
retrovizorima.
Senzori sistema se nalaze u braniku
sa leve i desne strane vozila.

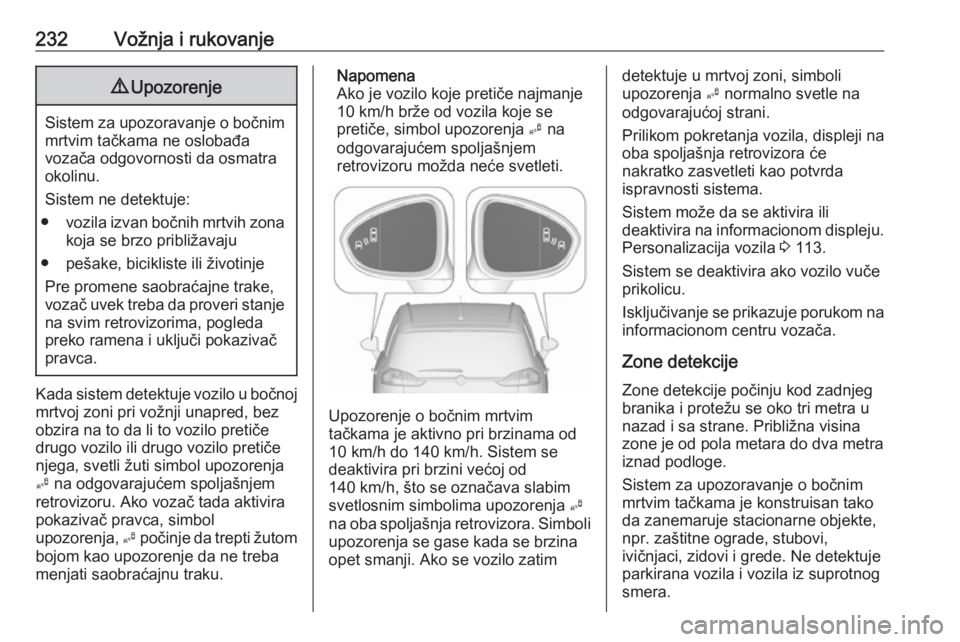

232Vožnja i rukovanje9Upozorenje
Sistem za upozoravanje o bočnim
mrtvim tačkama ne oslobađa
vozača odgovornosti da osmatra
okolinu.
Sistem ne detektuje:
● vozila izvan bočnih mrtvih zona
koja se brzo približavaju
● pešake, bicikliste ili životinje Pre promene saobraćajne trake,
vozač uvek treba da proveri stanje na svim retrovizorima, pogleda
preko ramena i uključi pokazivač
pravca.
Kada sistem detektuje vozilo u bočnoj
mrtvoj zoni pri vožnji unapred, bez
obzira na to da li to vozilo pretiče
drugo vozilo ili drugo vozilo pretiče
njega, svetli žuti simbol upozorenja
B na odgovarajućem spoljašnjem
retrovizoru. Ako vozač tada aktivira
pokazivač pravca, simbol
upozorenja, B počinje da trepti žutom
bojom kao upozorenje da ne treba
menjati saobraćajnu traku.
Napomena
Ako je vozilo koje pretiče najmanje
10 km/h brže od vozila koje se
pretiče, simbol upozorenja B na
odgovarajućem spoljašnjem
retrovizoru možda neće svetleti.
Upozorenje o bočnim mrtvim
tačkama je aktivno pri brzinama od 10 km/h do 140 km/h. Sistem se
deaktivira pri brzini većoj od
140 km/h, što se označava slabim
svetlosnim simbolima upozorenja B
na oba spoljašnja retrovizora. Simboli upozorenja se gase kada se brzinaopet smanji. Ako se vozilo zatim
detektuje u mrtvoj zoni, simboli
upozorenja B normalno svetle na
odgovarajućoj strani.
Prilikom pokretanja vozila, displeji na
oba spoljašnja retrovizora će
nakratko zasvetleti kao potvrda
ispravnosti sistema.
Sistem može da se aktivira ili
deaktivira na informacionom displeju.
Personalizacija vozila 3 113.
Sistem se deaktivira ako vozilo vuče
prikolicu.
Isključivanje se prikazuje porukom na informacionom centru vozača.
Zone detekcije
Zone detekcije počinju kod zadnjeg
branika i protežu se oko tri metra u
nazad i sa strane. Približna visina
zone je od pola metara do dva metra iznad podloge.
Sistem za upozoravanje o bočnim
mrtvim tačkama je konstruisan tako
da zanemaruje stacionarne objekte,
npr. zaštitne ograde, stubovi,
ivičnjaci, zidovi i grede. Ne detektuje
parkirana vozila i vozila iz suprotnog
smera.

Vožnja i rukovanje233KvarPonekad sistem može da ne upozori
vozača u normalnim uslovima; ta
mogućnost je veća kada je vlažno.
Sistem za upozoravanje o bočnim
mrtvim tačkama ne funkcioniše kada
su levi i desni ugao zadnjeg branika
prekriveni blatom, prljavštinom,
snegom, ledom i bljuzgavicom ili
tokom oluje. Uputstva za čišćenje
3 292.
Ukoliko je sistem u kvaru ili ne
funkcioniše zbog trenutnih uslova,
prikazuje se poruka na
informacionom centru za vozača.
Potražiti pomoć servisa u slučaju
trajnog kvara.
Zadnja kamera Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori pomoći
pri parkiranju ne prikazuju
predmete izvan vidokruga, npr.
ispod branika ili vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše okolni prostor iza
i oko vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera je ugrađena na ručki vrata
prtljažnika.

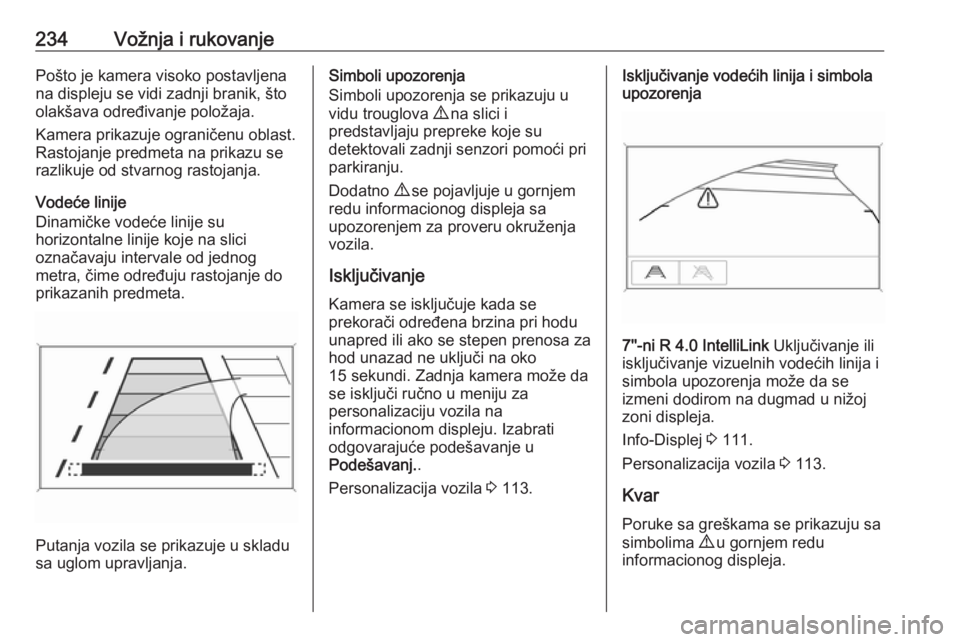

234Vožnja i rukovanjePošto je kamera visoko postavljena
na displeju se vidi zadnji branik, što
olakšava određivanje položaja.
Kamera prikazuje ograničenu oblast.
Rastojanje predmeta na prikazu se
razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od jednog
metra, čime određuju rastojanje do
prikazanih predmeta.
Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori pomoći pri
parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje Kamera se isključuje kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za hod unazad ne uključi na oko
15 sekundi. Zadnja kamera može da
se isključi ručno u meniju za
personalizaciju vozila na
informacionom displeju. Izabrati
odgovarajuće podešavanje u
Podešavanj. .
Personalizacija vozila 3 113.Isključivanje vodećih linija i simbola
upozorenja
7''-ni R 4.0 IntelliLink Uključivanje ili
isključivanje vizuelnih vodećih linija i
simbola upozorenja može da se
izmeni dodirom na dugmad u nižoj
zoni displeja.
Info-Displej 3 111.
Personalizacija vozila 3 113.
Kvar Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.

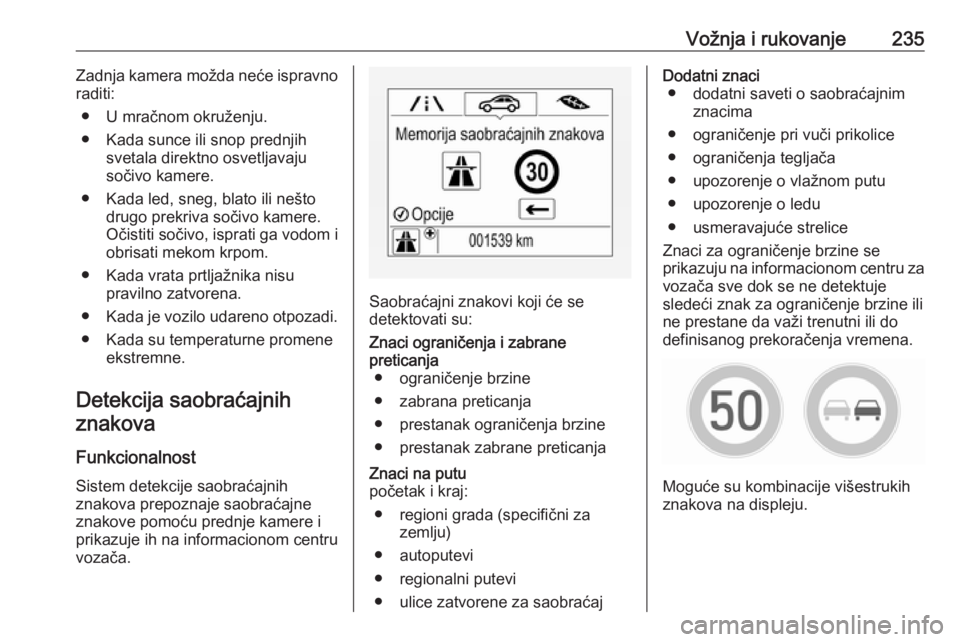

Vožnja i rukovanje235Zadnja kamera možda neće ispravno
raditi:
● U mračnom okruženju.
● Kada sunce ili snop prednjih svetala direktno osvetljavaju
sočivo kamere.
● Kada led, sneg, blato ili nešto drugo prekriva sočivo kamere.
Očistiti sočivo, isprati ga vodom i
obrisati mekom krpom.
● Kada vrata prtljažnika nisu pravilno zatvorena.
● Kada je vozilo udareno otpozadi.
● Kada su temperaturne promene ekstremne.
Detekcija saobraćajnih znakova
Funkcionalnost
Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.
Saobraćajni znakovi koji će se
detektovati su:
Znaci ograničenja i zabrane
preticanja ● ograničenje brzine
● zabrana preticanja
● prestanak ograničenja brzine
● prestanak zabrane preticanjaZnaci na putu
početak i kraj:
● regioni grada (specifični za zemlju)
● autoputevi
● regionalni putevi
● ulice zatvorene za saobraćajDodatni znaci ● dodatni saveti o saobraćajnim znacima
● ograničenje pri vuči prikolice ● ograničenja tegljača
● upozorenje o vlažnom putu
● upozorenje o ledu
● usmeravajuće strelice
Znaci za ograničenje brzine se
prikazuju na informacionom centru za
vozača sve dok se ne detektuje
sledeći znak za ograničenje brzine ili ne prestane da važi trenutni ili do
definisanog prekoračenja vremena.
Moguće su kombinacije višestrukih
znakova na displeju.

236Vožnja i rukovanje
Uokvireni znak uzvika označava da je
detektovan dodatni saobraćajni znak,
koji sistem ne može da prepozna.
Sistem radi bez gubitka performansi
do brzine od 200 km/h u zavisnosti od
uslova osvetljenja. Noću je sistem
aktivan do brzine od 160 km/h.
Prikaz na displeju Informacije o trenutno važećim
saobraćajnim znakovima su
dostupne na odgovarajućoj stranici
detekcije saobraćajnih znakova u
Informacionom centru za vozača.
Dodatno, trenutno važeće
ograničenje brzine se trajno prikazuje
na donjoj liniji informacionog centra
za vozača. U slučaju ograničenja
brzine kada je dostupan dodatak,
simbol + se prikazuje u ovoj oblasti.
Izabrati ? pomoću MENU i izabrati
stranicu detekcije saobraćajnih
znakova pomoću regulacionog
točkića na ručici pokazivača pravca
3 107.
Kada se izabere druga stranica na meniju informacionog centra za
vozača, a zatim ponovo stranica
detekcije saobraćajnih znakova,
prikazuje se zadnji prepoznati
saobraćajni znak.
Funkcija upozoravanja
Funkcija upozoravanja može da se
aktivira ili deaktivira u meniju
podešavanja na stranici detekcije saobraćajnih znakova.
Kada se aktivira i kada stranica
detekcije saobraćajnih znakova
trenutno nije prikazana,
novootkriveno ograničenje brzine i znakovi za zabranu preticanja se
prikazuju kao iskačuća upozorenja na
informacionom centru za vozača.

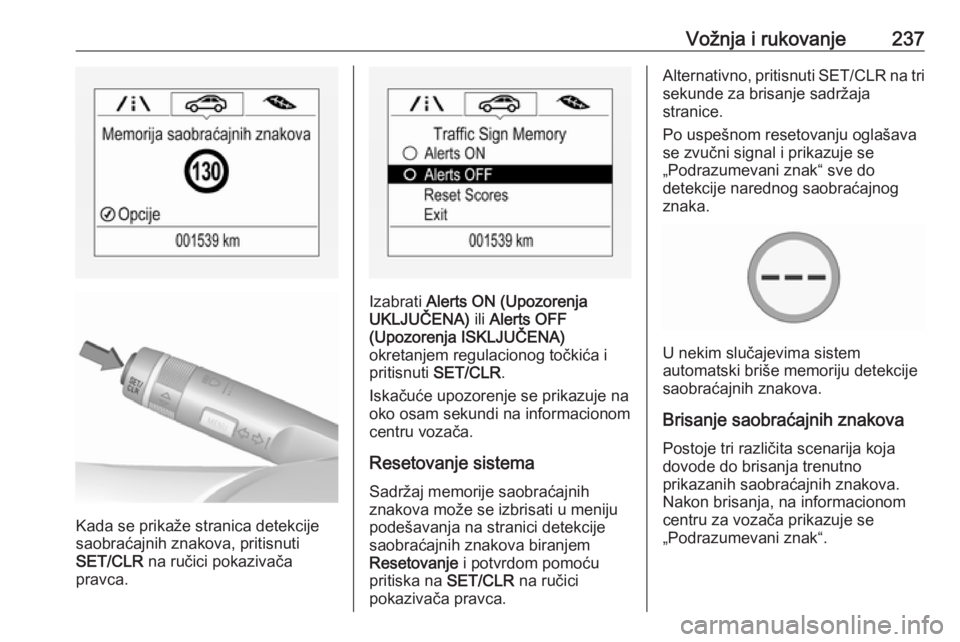

Vožnja i rukovanje237
Kada se prikaže stranica detekcije
saobraćajnih znakova, pritisnuti
SET/CLR na ručici pokazivača
pravca.
Izabrati Alerts ON (Upozorenja
UKLJUČENA) ili Alerts OFF
(Upozorenja ISKLJUČENA)
okretanjem regulacionog točkića i
pritisnuti SET/CLR .
Iskačuće upozorenje se prikazuje na
oko osam sekundi na informacionom
centru vozača.
Resetovanje sistema Sadržaj memorije saobraćajnih
znakova može se izbrisati u meniju
podešavanja na stranici detekcije
saobraćajnih znakova biranjem
Resetovanje i potvrdom pomoću
pritiska na SET/CLR na ručici
pokazivača pravca.
Alternativno, pritisnuti SET/CLR na tri
sekunde za brisanje sadržaja
stranice.
Po uspešnom resetovanju oglašava
se zvučni signal i prikazuje se
„Podrazumevani znak“ sve do
detekcije narednog saobraćajnog
znaka.
U nekim slučajevima sistem
automatski briše memoriju detekcije
saobraćajnih znakova.
Brisanje saobraćajnih znakova
Postoje tri različita scenarija koja
dovode do brisanja trenutno
prikazanih saobraćajnih znakova.
Nakon brisanja, na informacionom
centru za vozača prikazuje se
„Podrazumevani znak“.

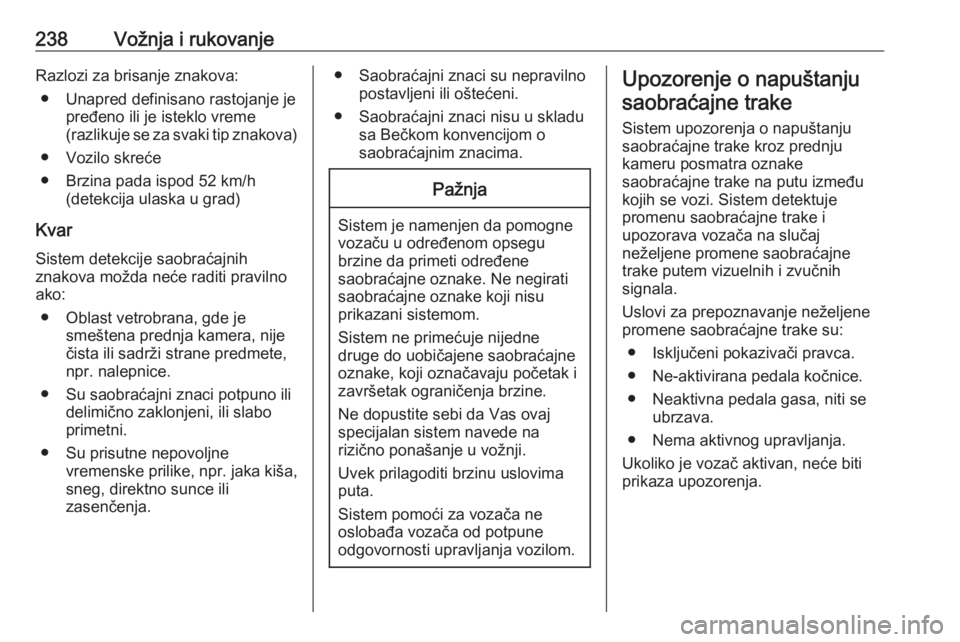

238Vožnja i rukovanjeRazlozi za brisanje znakova:● Unapred definisano rastojanje je pređeno ili je isteklo vreme
(razlikuje se za svaki tip znakova)
● Vozilo skreće
● Brzina pada ispod 52 km/h (detekcija ulaska u grad)
Kvar Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
ako:
● Oblast vetrobrana, gde je smeštena prednja kamera, nije
čista ili sadrži strane predmete,
npr. nalepnice.
● Su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni.
● Su prisutne nepovoljne vremenske prilike, npr. jaka kiša,sneg, direktno sunce ili
zasenčenja.● Saobraćajni znaci su nepravilno postavljeni ili oštećeni.
● Saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima.Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.
Uvek prilagoditi brzinu uslovima puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake
Sistem upozorenja o napuštanju
saobraćajne trake kroz prednju
kameru posmatra oznake
saobraćajne trake na putu između
kojih se vozi. Sistem detektuje
promenu saobraćajne trake i
upozorava vozača na slučaj
neželjene promene saobraćajne
trake putem vizuelnih i zvučnih
signala.
Uslovi za prepoznavanje neželjene promene saobraćajne trake su:
● Isključeni pokazivači pravca.● Ne-aktivirana pedala kočnice.● Neaktivna pedala gasa, niti se ubrzava.
● Nema aktivnog upravljanja.
Ukoliko je vozač aktivan, neće biti
prikaza upozorenja.
