ABS PEUGEOT 108 2014 Kezelési útmutató (in Hungarian)

20
Környezetvédelmi
rendszerfolyamatos
A környezetvédelmi rendszer
meghibásodott. Sürgősen forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Motorhiba folyamatos A rendszer olyan nagyobb
meghibásodást észlel, amelynek nincs
külön visszajelzése. Azonnal forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Blokkolásgátló
rendszer
(ABS) folyamatos
A blokkolásgátló rendszer
meghibásodott.
A gépjármű hagyományos fékrendszere továbbra is működik.Csökkentett sebességgel, óvatosan közlekedjen, és
haladéktalanul forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Dinamikus
menetstabilizáló
és kipörgésgátló
(CDS/TRC)villog
A CDS és TRC rendszerek
működésbe léptek. A rendszer optimalizálja a meghajtást és javítja a
gépjármű menetstabilitását.
folyamatos A CDS és TRC rendszerek
meghibásodtak. Ellenőriztesse a rendszert a PEUGEOT hálózatban
vagy egy szakszervizben.
Visszajelzés
Visszajelzés állapotaOk Teendők / megjegyzések
Hűtőfolyadék-
hőmérséklet villog (kizárólag
VTi 68 motor esetén)
A hűtőfolyadék hőmérséklete nő.
Óvatosan vezessen.
folyamatos A hűtőfolyadék hőmérséklete túl
magas. Azonnal álljon meg egy biztonságos helyen.
A folyadékszint ellenőrzésével várja meg, amíg lehűl a
motor, és ha szükséges, végezze el a feltöltést.
Ha a probléma továbbra is fennáll, forduljon a
PEUGEOT hálózathoz vagy egy szakszervizhez.
A működés ellenőrzése

107
B3_hu_Chap07_securite_ed01-2014
Az elektronikus menetstabilizáló program
(ESC: Electronic Stability Control) a következő
rendszereket foglalja magában:
-
b
lokkolásgátló (ABS) és elektronikus
fékerőelosztó (REF),
-

v
észfékrásegítő (AFU),
-

k
ipörgésgátló (TRC),
-

d
inamikus menetstabilizáló rendszer (CDS).
Elektronikus menetstabilizáló program (ESC)
Meghatározások
Blokkolásgátló (ABS) és
elektronikus fékerőelosztó (REF)
A két rendszer növeli a gépjármű stabilitását
és irányíthatóságát fékezéskor, illetve nagyobb
ellenőrzést biztosít rossz minőségű vagy
csúszós útfelületen végrehajtott kanyarodási
műveletek során.
Az ABS rendszer megakadályozza a kerekek
blokkolását vészfékezéskor.
A REF rendszer a féknyomaték kerekenkénti
vezérlését látja el.
Vészfékrásegítő (AFU)
A rendszer vészhelyzetben az optimális
féknyomaték gyorsabb elérését, és így a fékút
csökkentését teszi lehetővé.
A fékpedálra gyakorolt nyomás gyorsaságának
függvényében lép működésbe. Mindez a
fékpedál ellenállásának csökkenésében és
a fékezés hatékonyságának növekedésében
nyilvánul meg.
Kipörgésgátló (TRC)
A rendszer a meghajtott kerekek fékeire
és a motorra gyakorol hatást. A kerekek
kipörgésének csökkentése érdekében
optimalizálja a gépkocsi meghajtását, és
gyorsításkor javítja a gépjármű iránytartását.
Dinamikus menetstabilizáló
(CDS)
A gépjármű által követett, illetve a
gépjárművezető által követni kívánt
nyomvonal közötti eltérés esetén a rendszer
automatikusan hatást gyakorol a kerekek
fékeire és a motorra annak érdekében, hogy a
gépkocsit - a fizikai törvények határain belül - a
kívánt pályán tartsa.
7
Biztonság

108
B3_hu_Chap07_securite_ed01-2014
E visszajelző lámpa hangjelzés
kíséretében történő felgyulladása
az elektronikus fékerőelosztó
(REF) meghibásodását jelzi,
ami fékezés esetén a gépkocsi
kormányozhatatlanságához vezethet.
Működés
E visszajelző lámpa hangjelzés
kíséretében történő felgyulladása
a blokkolásgátló rendszer
(ABS) meghibásodását jelzi,
ami fékezés esetén a gépkocsi
kormányozhatatlanságához vezethet.
Blokkolásgátló rendszer (ABS) és
elektronikus fékerőelosztó (REF)A kerekek (gumiabroncsok és
keréktárcsák) cseréje esetén ügyeljen
arra, hogy a gépkocsijának megfelelő
kerék kerüljön felszerelésre.
Bizonyos esetekben az ABS rendszer
rendes működése a fékpedál enyhe
vibrálásával járhat.
Ha hir telen fékezésre kényszerül,
erőteljesen nyomja le és tar tsa
lenyomva a fékpedált.
A lehető legbiztonságosabb körülmények
között azonnal álljon meg.
Haladéktalanul forduljon a PEUGEOT
hálózathoz vagy egy szakszervizhez.
Dinamikus menetstabilizáló
(CDS) és kipörgésgátló (TRC)
Bekapcsolás
A gépjármű indításakor mindkét rendszer
automatikusan működésbe lép.
Tapadási vagy iránytartási probléma
érzékelése esetén a rendszerek a motor és a
fékek működésére hatnak.
A CDS rendszer működésbe
lépésekor hangjelzés kíséretében
villogni kezd a műszercsoporton ez a
visszajelzés.
A TRC rendszer működésbe
lépésekor villogni kezd a
műszercsoporton ez a visszajelzés.
Óvatosan és mérsékelt sebességgel vezessen,
és forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
Biztonság

154
B3_hu_Chap09_info-pratiques_ed01-2014

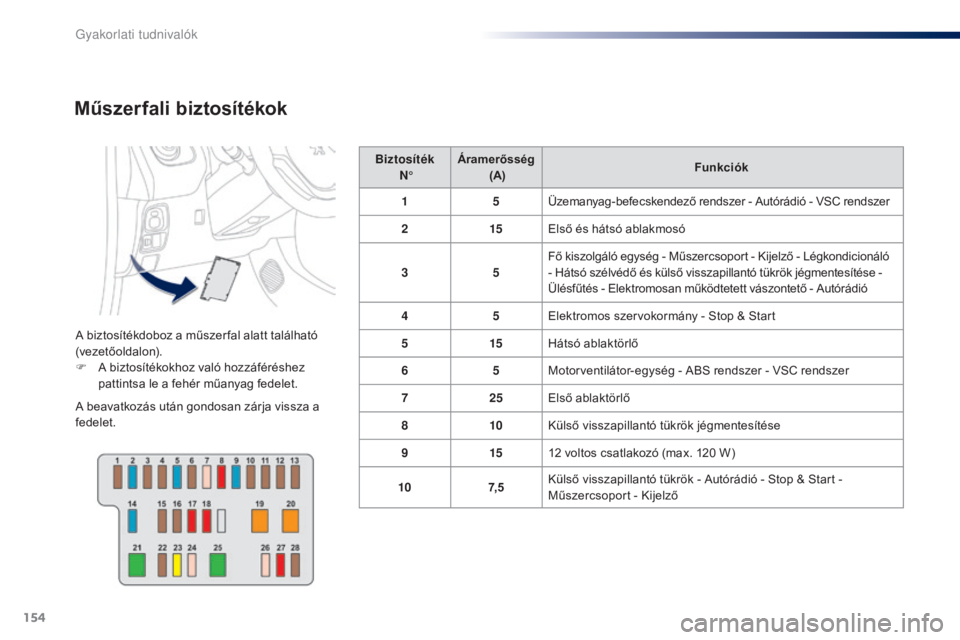

Műszerfali biztosítékok
A biztosítékdoboz a műszer fal alatt található
(vezetőoldalon).
F
A b
iztosítékokhoz való hozzáféréshez
pattintsa le a fehér műanyag fedelet.
A beavatkozás után gondosan zárja vissza a
fedelet. Biztosíték

N° Áramerősség
(A) Funkciók
1 5Üzemanyag-befecskendező rendszer - Autórádió - VSC rendszer
2 15Első és hátsó ablakmosó
3 5Fő kiszolgáló egység - Műszercsoport - Kijelző - Légkondicionáló
- Hátsó szélvédő és külső visszapillantó tükrök jégmentesítése -
Ülésfűtés - Elektromosan működtetett vászontető - Autórádió
4 5Elektromos szervokormány - Stop & Start
5 15Hátsó ablaktörlő
6 5Motorventilátor-egység - ABS rendszer - VSC rendszer
7 25Első ablaktörlő
8 10Külső visszapillantó tükrök jégmentesítése
9 1512
voltos csatlakozó (max. 120 W)
10 7, 5Külső visszapillantó tükrök - Autórádió - Stop & Start -
Műszercsoport - Kijelző
Gyakorlati tudnival

155
B3_hu_Chap09_info-pratiques_ed01-2014

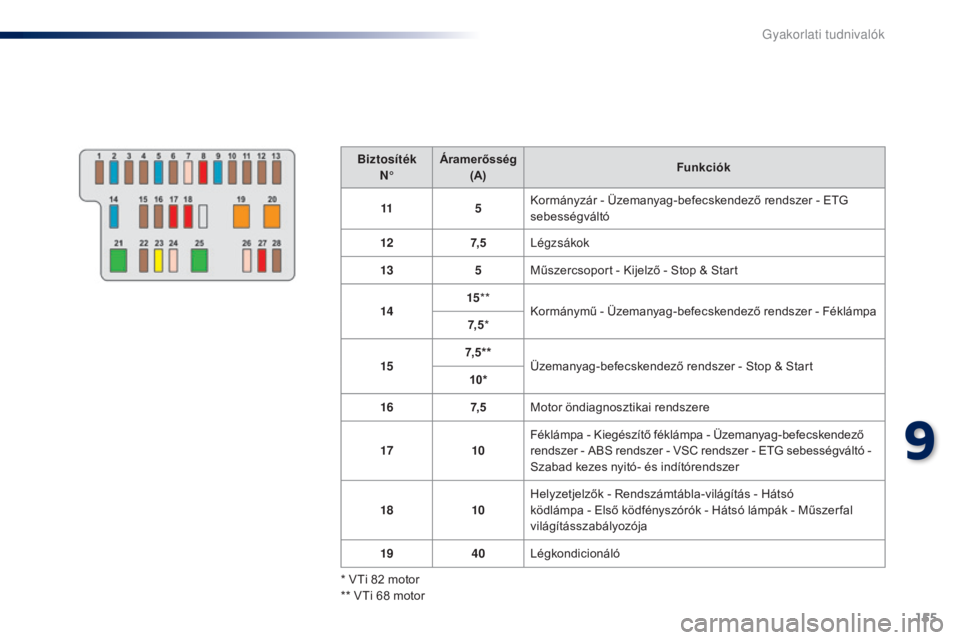

Biztosíték
N° Áramerősség
(A) Funkciók
11 5Kormányzár - Üzemanyag-befecskendező rendszer - ETG
sebességváltó
12 7, 5Légzsákok
13 5Műszercsoport - Kijelző - Stop & Start
14 15
**
Kormánymű - Üzemanyag-befecskendező rendszer - Féklámpa
7, 5 *
15 7, 5 * *
Üzemanyag-befecskendező rendszer - Stop & Start
10*
16 7, 5Motor öndiagnosztikai rendszere
17 10Féklámpa - Kiegészítő féklámpa - Üzemanyag-befecskendező
rendszer - ABS rendszer - VSC rendszer - ETG sebességváltó -

Szabad kezes nyitó- és indítórendszer
18 10Helyzetjelzők - Rendszámtábla-világítás - Hátsó
ködlámpa - Első ködfényszórók - Hátsó lámpák - Műszer fal
világításszabályozója
19 40Légkondicionáló
* VTi 82
motor
** VTi 68
motor
9
Gyakorlati tudnival

156
B3_hu_Chap09_info-pratiques_ed01-2014

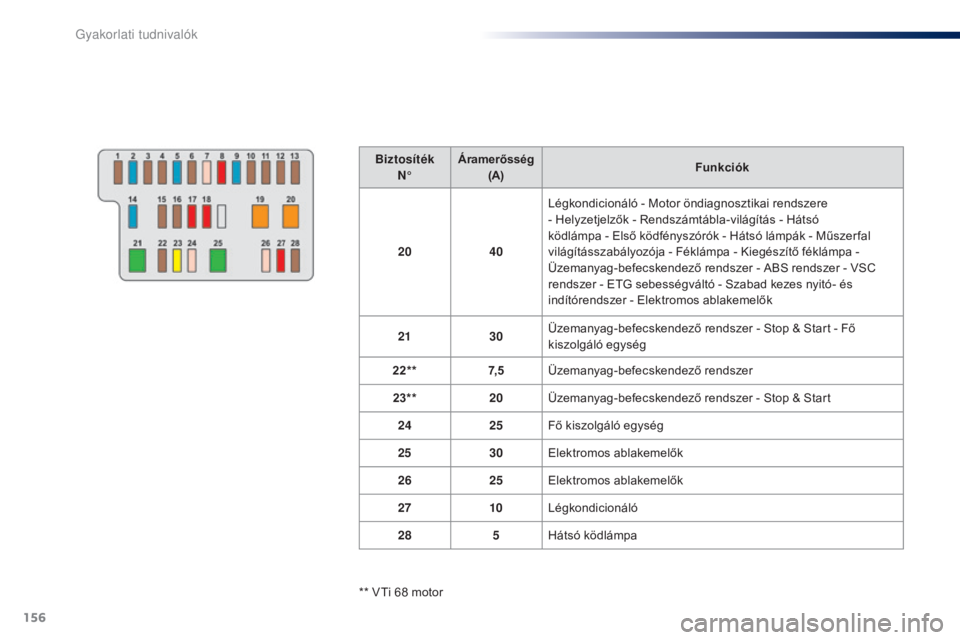

BiztosítékN° Áramerősség

(A) Funkciók
20 40Légkondicionáló - Motor öndiagnosztikai rendszere
- Helyzetjelzők - Rendszámtábla-világítás - Hátsó
ködlámpa - Első ködfényszórók - Hátsó lámpák - Műszer fal
világításszabályozója - Féklámpa - Kiegészítő féklámpa -
Üzemanyag-befecskendező rendszer - ABS rendszer - VSC
rendszer - ETG sebességváltó - Szabad kezes nyitó- és
indítórendszer - Elektromos ablakemelők
21 30Üzemanyag-befecskendező rendszer - Stop & Start - Fő
kiszolgáló egység
22** 7, 5Üzemanyag-befecskendező rendszer
23** 20Üzemanyag-befecskendező rendszer - Stop & Start
24 25Fő kiszolgáló egység
25 30Elektromos ablakemelők
26 25Elektromos ablakemelők
27 10Légkondicionáló
28 5Hátsó ködlámpa
** VTi 68
motor
Gyakorlati tudnival

159
B3_hu_Chap09_info-pratiques_ed01-2014

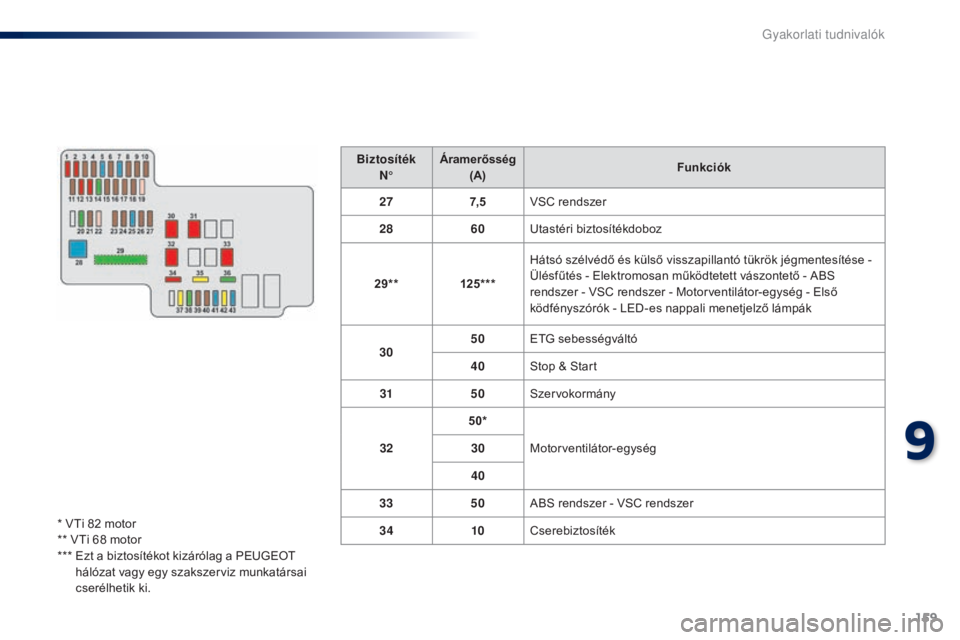

BiztosítékN° Áramerősség
(A) Funkciók
27 7, 5VSC rendszer
28 60Utastéri biztosítékdoboz
29** 125***Hátsó szélvédő és külső visszapillantó tükrök jégmentesítése -

Ülésfűtés - Elektromosan működtetett vászontető - ABS
rendszer - VSC rendszer - Motorventilátor-egység - Első
ködfényszórók - LED-es nappali menetjelző lámpák
30 50
ETG sebességváltó
40 Stop & Start
31 50Szervokormány
32 50*
Motorventilátor-egység
30
40
33 50ABS rendszer - VSC rendszer
34 10Cserebiztosíték
* VTi 82

motor
** VTi 68

motor
***

E

zt a biztosítékot kizárólag a PEUGEOT
hálózat vagy egy szakszerviz munkatársai
cserélhetik ki.
9
Gyakorlati tudnival

160
B3_hu_Chap09_info-pratiques_ed01-2014

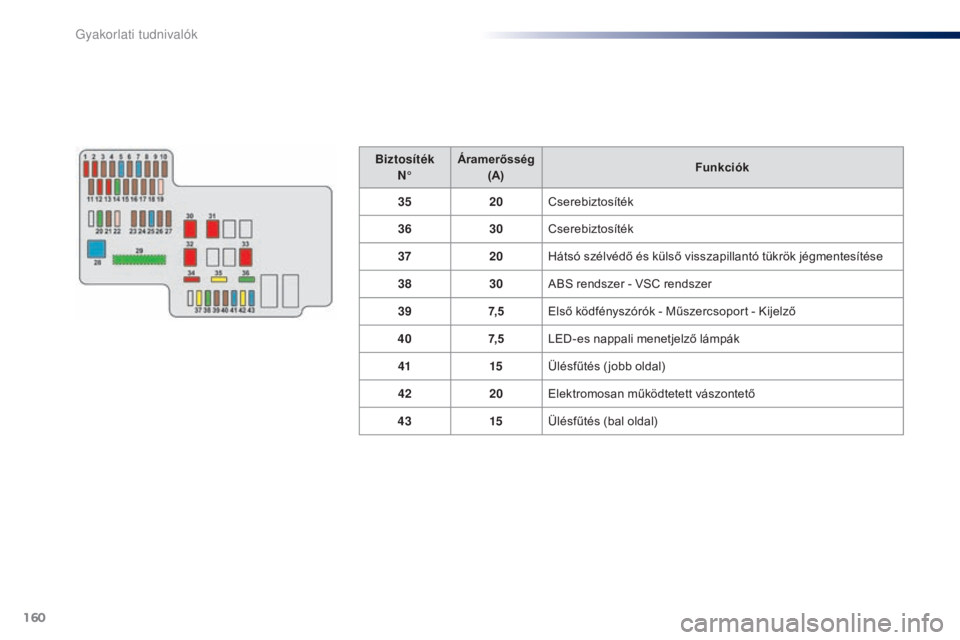

Biztosíték
N° Áramerősség
(A) Funkciók
35 20Cserebiztosíték
36 30Cserebiztosíték
37 20Hátsó szélvédő és külső visszapillantó tükrök jégmentesítése
38 30ABS rendszer - VSC rendszer
39 7, 5Első ködfényszórók - Műszercsoport - Kijelző
40 7, 5LED-es nappali menetjelző lámpák
41 15Ülésfűtés ( jobb oldal)
42 20Elektromosan működtetett vászontető
43 15Ülésfűtés (bal oldal)
Gyakorlati tudnival

242
B3_hu_Chap14_index-alpha_ed01-2014

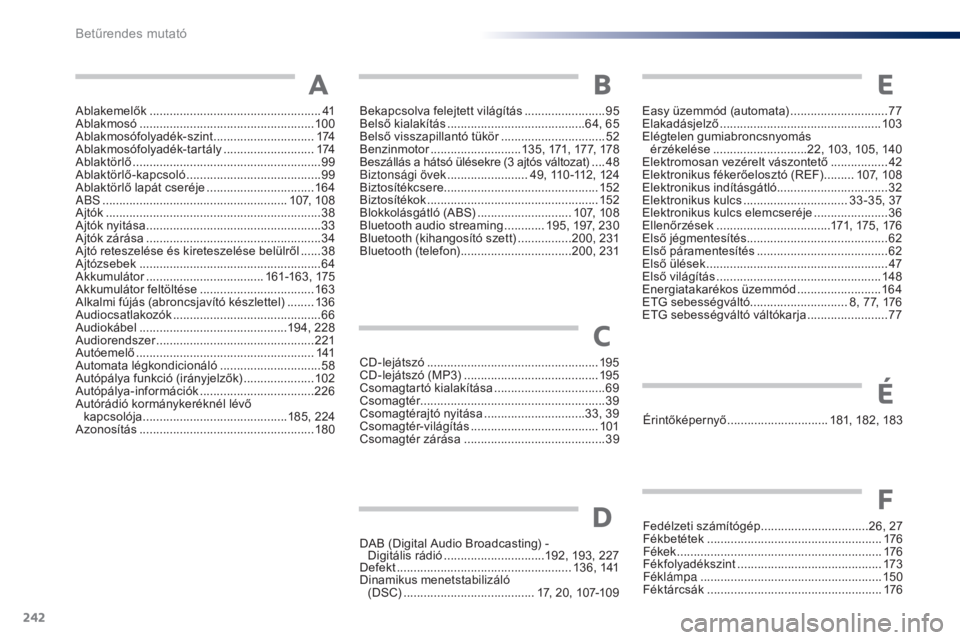

Ablakemelők ................................................... 41
Ablakmosó .................................................... 10 0
Ablakmosófolyadék-szint


..............................174
Ablakmosófolyadék-tartály
........................... 1

74
Ablaktörlő


........................................................ 99
Ablaktörlő-kapcsoló
........................................ 99
A

blaktörlő lapát cseréje
................................ 16

4
ABS
........

............................................... 107, 108
Ajtók


................................................................ 38
Ajtók nyitása
.................................................... 33
Ajtók zárása
.................................................... 34
Ajtó reteszelése és kireteszelése belülről
......38
Ajtózsebek


...................................................... 64
Akkumulátor


................................... 161-163, 175
Akkumulátor feltöltése


..................................163
Alkalmi fújás (abroncsjavító készlettel)
........13 6
Audiocsatlakozók
............................................ 66
A

udiokábel

............................................ 194, 228
Audiorendszer
............................................... 2

21
Autóemelő


..................................................... 141
Automata légkondicionáló
.............................. 58
Aut

ópálya funkció (irányjelzők)

.....................102
Autópálya-információk


..................................226
Autórádió kormánykeréknél lévő kapcsolója


........................................... 185, 224
Azonosítás


.................................................... 180CD-lejátszó


...................................................195
CD-lejátszó (MP3)
........................................195
Csomagtartó kialakítása


.................................69
Csomagtér


.......................................................39
Csomagtérajtó nyitása


..............................33, 39
Csomagtér-világítás


......................................101
Csomagtér zárása


..........................................39Érintőképernyő


..............................181, 182, 183
Fedélzeti számítógép
................................26, 27
Fékbetétek


....................................................176
Fékek


.............................................................176
Fékfolyadékszint
...............................

............173
Féklámpa
..............................

........................150
Féktárcsák


....................................................176
DAB (Digital Audio Broadcasting) -
Digitális rádió


..............................192, 193, 227
Defekt


....................................................136, 141
Dinamikus menetstabilizáló
(DSC)


.......................................17, 20, 107-109
A
C
É
F
D
Easy üzemmód (automata) .............................77
E lakadásjelző ................................................ 103
Elégtelen gumiabroncsnyomás érzékelése


............................ 22, 103, 105, 140
Elektromosan vezérelt vászontető
.................42
Elektronikus fékerőelosztó (REF)
.........107, 108
Elektronikus indításgátló .................................32
Elektronikus kulcs


............................... 33 -35, 37
Elektronikus kulcs elemcseréje


......................36
Ellenőrzések


.................................. 171, 175, 176
Első jégmentesítés
.......................................... 62
Első páramentesítés

....................................... 62
E

lső ülések ...................................................... 47
Első világítás
................................................. 148
Energiatakarékos üzemmód


.........................16 4
ETG sebességváltó .............................8, 77, 176
ETG sebességváltó váltókarja

........................77
B

ekapcsolva felejtett világítás

........................
95
Belső kialakítás
......................................... 6
4, 65
Belső visszapillantó tükör

............................... 52
Benzinmotor


........................... 135, 171, 177, 178
Beszállás a hátsó ülésekre (3 ajtós változat)

.... 48
Biztonsági övek

........................ 49, 110 -112, 124
Biztosítékcsere


.............................................. 152
Biztosítékok


................................................... 152
Blokkolásgátló (ABS)


............................ 107, 108
Bluetooth audio streaming

............ 195, 197, 230
Bluetooth (kihangosító szett)

................ 200, 231
Bluetooth (telefon)

................................. 200, 231
BE
Betűrendes mutató
