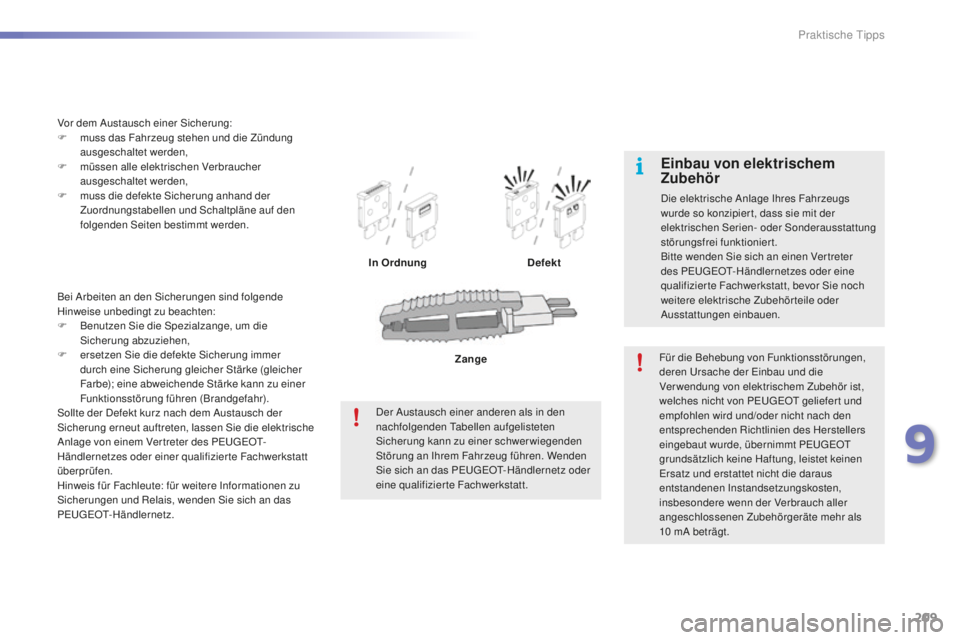

Bei Arbeiten an den Sicherungen sind folgende
Hinweise unbedingt zu beachten:
F
B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen,
F

e
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu einer
Funktionsstörung führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch der
Sicherung erneut auftreten, lassen Sie die elektrische
Anlage von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierte Fachwerkstatt
überprüfen.
Hinweis für Fachleute: für weitere Informationen zu
Sicherungen und Relais, wenden Sie sich an das
PEUGEOT-Händlernetz. Vor dem Austausch einer Sicherung:
F
m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F
m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F
m
uss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf den
folgenden Seiten bestimmt werden.
In OrdnungDefekt
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Verwendung von elektrischem Zubehör ist,
welches nicht von PEUGEOT geliefer t und
empfohlen wird und/oder nicht nach den
entsprechenden Richtlinien des Herstellers
eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen
Ersatz und erstattet nicht die daraus
entstandenen Instandsetzungskosten,
insbesondere wenn der Verbrauch aller
angeschlossenen Zubehörgeräte mehr als
10
mA beträgt.
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Ver treter
des PEUGEOT-Händlernetzes oder eine
qualifizier te Fachwerkstatt, bevor Sie noch
weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
Der Austausch einer anderen als in den
nachfolgenden Tabellen aufgelisteten
Sicherung kann zu einer schwerwiegenden
Störung an Ihrem Fahrzeug führen. Wenden
Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt. Zange
9
Praktische Tipps

210
2008_de_Chap09_info-pratiques_ed01-2016

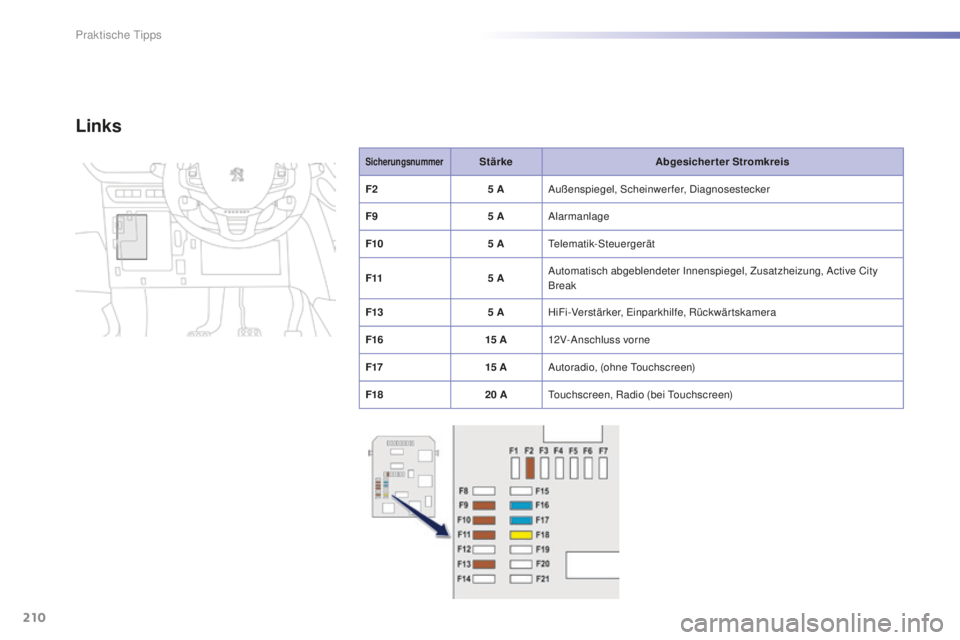

SicherungsnummerStärkeAbgesicherter Stromkreis
F2 5
A Außenspiegel, Scheinwerfer, Diagnosestecker
F9 5
A Alarmanlage
F10 5
A Telematik-Steuergerät
F11 5
A Automatisch abgeblendeter Innenspiegel, Zusatzheizung, Active City
Break
F13 5
A HiFi-Verstärker, Einparkhilfe, Rückwärtskamera
F16 15


A 12V-Anschluss vorne
F17 15


A Autoradio, (ohne Touchscreen)
F18 20
A Touchscreen, Radio (bei Touchscreen)
Links
Praktische Tipps

211
2008_de_Chap09_info-pratiques_ed01-2016

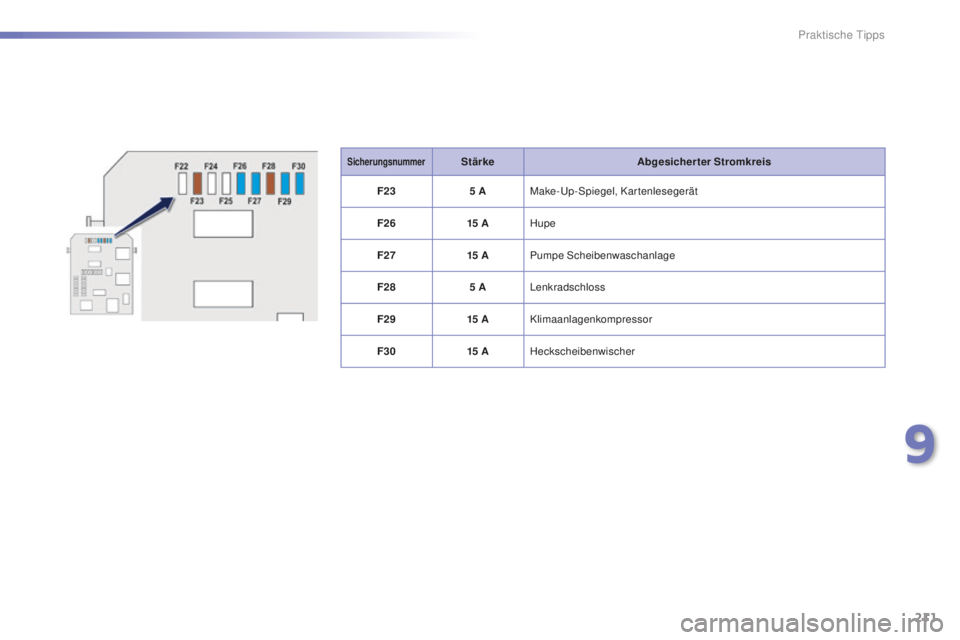

SicherungsnummerStärkeAbgesicherter Stromkreis
F23 5
A Make-Up-Spiegel, Kartenlesegerät
F26 15


A Hupe
F27 15


A Pumpe Scheibenwaschanlage
F28 5
A Lenkradschloss
F29 15


A Klimaanlagenkompressor
F30 15


A Heckscheibenwischer
9
Praktische Tipps

212
2008_de_Chap09_info-pratiques_ed01-2016

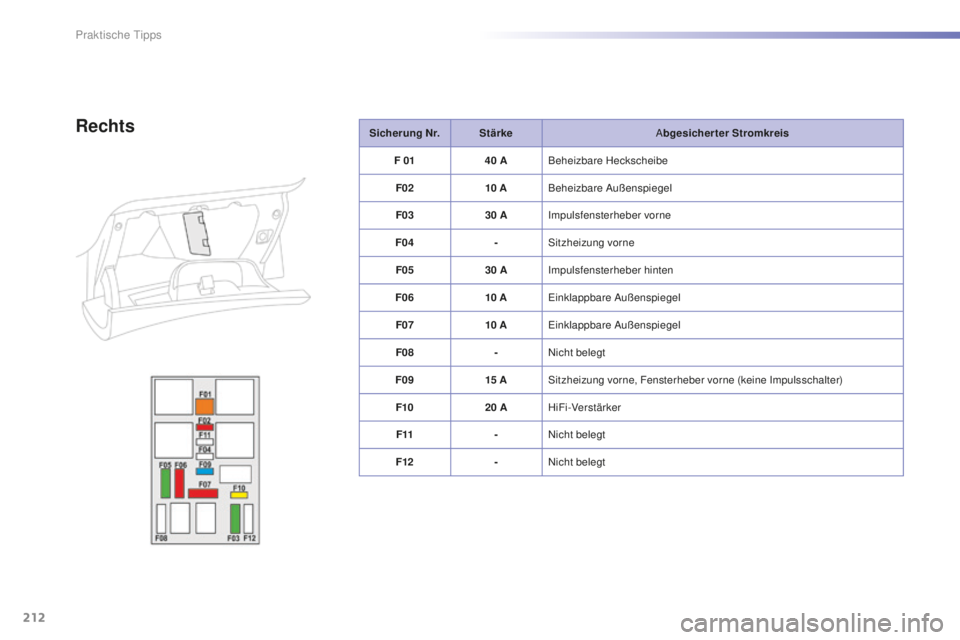

Sicherung Nr.Stärke Abgesicherter Stromkreis
F 01 40
ABeheizbare Heckscheibe
F02 10


ABeheizbare Außenspiegel
F03 30
AImpulsfensterheber vorne
F04 -Sitzheizung vorne
F05 30
AImpulsfensterheber hinten
F06 10


AEinklappbare Außenspiegel
F07 10


AEinklappbare Außenspiegel
F08 -Nicht belegt
F09 15


ASitzheizung vorne, Fensterheber vorne (keine Impulsschalter)
F10 20
AHiFi-Verstärker
F11 -Nicht belegt
F12 -Nicht belegtRechts
Praktische Tipps

213
2008_de_Chap09_info-pratiques_ed01-2016
Sicherung Nr.Stärke Abgesicherter Stromkreis
F16 15


ATagfahrlicht
F18 10


AFernlicht rechts
F19 1
0 AFernlicht links
F25 30
ARelais Scheinwerferwischer (Nachrüstung)
F29 40
AMotor Scheibenwischer vorne
F30 80
AVorglühkerzen (Diesel)

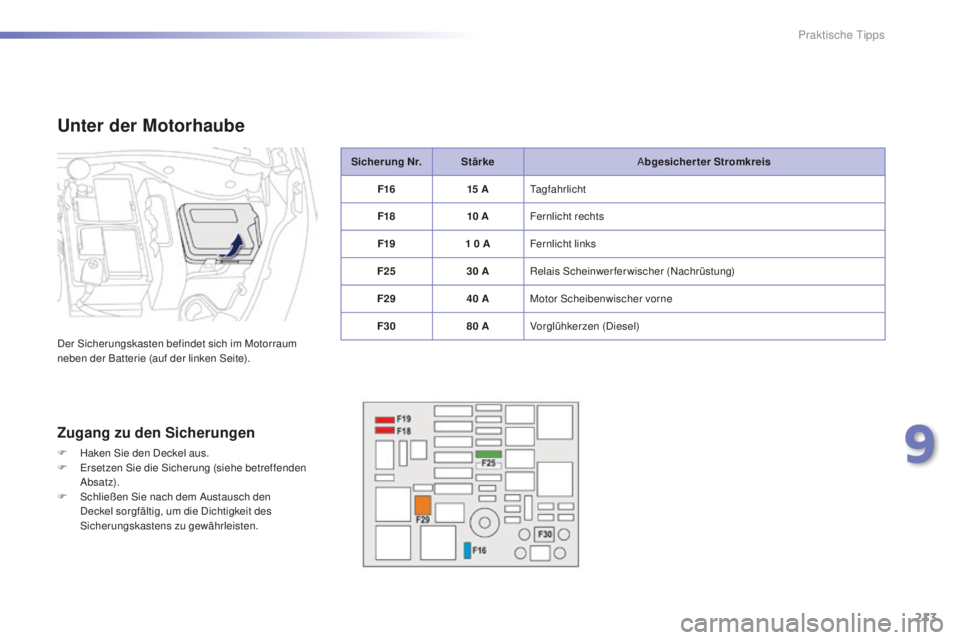

Unter der Motorhaube
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie (auf der linken Seite).
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F
E rsetzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
9
Praktische Tipps

214
2008_de_Chap09_info-pratiques_ed01-2016

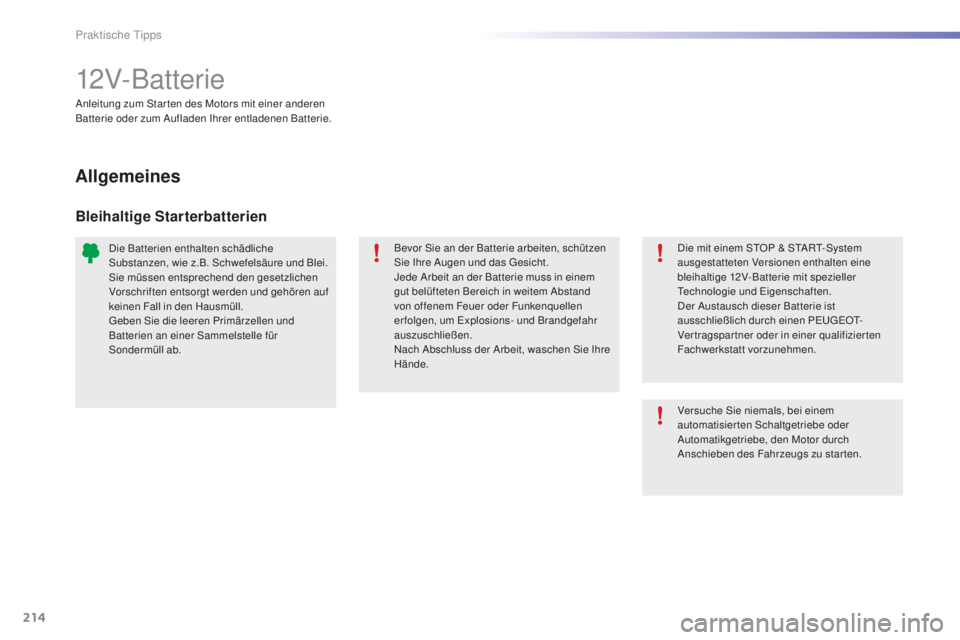

12V-Batterie
Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen PEUGEOT-
Vertragspartner oder in einer qualifizierten
Fachwerkstatt vorzunehmen.
Versuche Sie niemals, bei einem
automatisierten Schaltgetriebe oder
Automatikgetriebe, den Motor durch
Anschieben des Fahrzeugs zu starten.
Die Batterien enthalten schädliche
Substanzen, wie z.B. Schwefelsäure und Blei.
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie die leeren Primärzellen und
Batterien an einer Sammelstelle für
Sondermüll ab.
Bevor Sie an der Batterie arbeiten, schützen
Sie Ihre Augen und das Gesicht.
Jede Arbeit an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand
von offenem Feuer oder Funkenquellen
er folgen, um Explosions- und Brandgefahr
auszuschließen.
Nach Abschluss der Arbeit, waschen Sie Ihre
Hände.
Praktische Tipps

215
2008_de_Chap09_info-pratiques_ed01-2016
Bestimmte Funktionen, darunter
STOP & START, sind nicht ver fügbar solange
die Batterie kein ausreichendes Ladeniveau
erreicht hat.
Starten mit einer
Fremdbatterie
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln gestartet werden oder aber mithilfe
eines Batterie-Boosters.Star ten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen 24V-Batterie-
Booster oder höher.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie alle elektrischen Verbraucher
der beiden Fahrzeuge aus (Autoradio,
Scheibenwischer, Leuchten, ...).
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe mobiler Teile des
Motors befinden (Ventilator, Riemen, ...).
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.

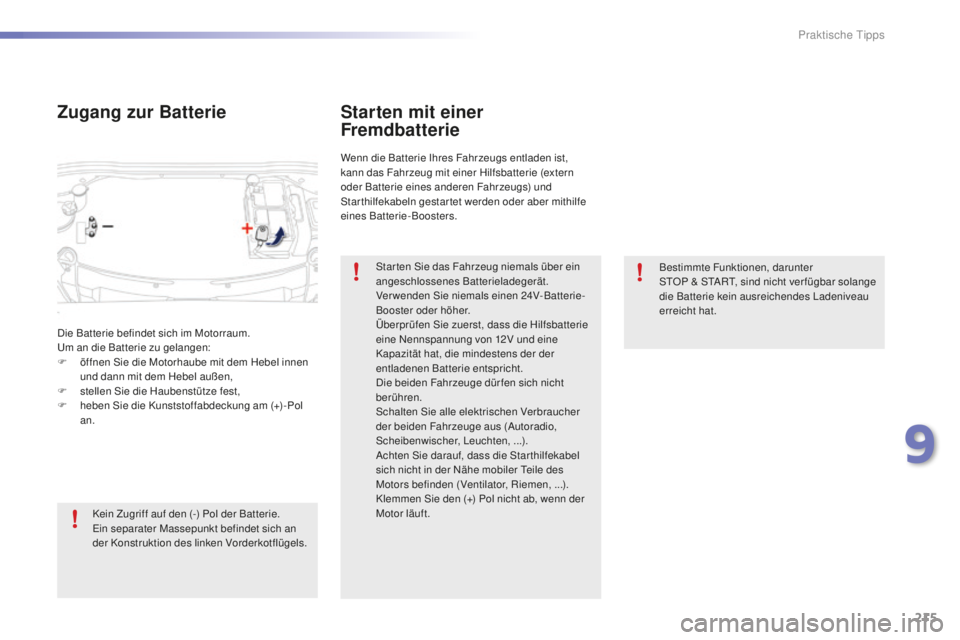

Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
F

ö

ffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen,
F

st

ellen Sie die Haubenstütze fest,
F

h

eben Sie die Kunststoffabdeckung am (+) -Pol
an.
Zugang zur Batterie
Kein Zugriff auf den (-) Pol der Batterie.
Ein separater Massepunkt befindet sich an
der Konstruktion des linken Vorderkotflügels.
9
Praktische Tipps

216
2008_de_Chap09_info-pratiques_ed01-2016
F Falls Ihr Fahrzeug damit ausgestattet ist, heben Sie die Plastikabdeckung vom (+) Pol an.
F

S
chließen Sie das rote Kabel an den (+) Pol
der entladenen Batterie A (im Bereich des
gebogenen metallischen Teils) und dann an den
(+) Pol der Hilfsbatterie B oder den Booster an.
F

S
chließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der
Hilfsbatterie B oder den Booster (oder an den
Masseanschlusspunkt des Hilfsfahrzeugs) an.
F

S
chließen Sie das andere Ende des grünen oder
schwarzen Kabels an den Massepunkt C des
nicht startenden Fahrzeugs an. F

S
tar ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
F
B
etätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie die
Zündung aus und war ten Sie einen Moment, bevor Sie
es erneut versuchen.
F
W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F F alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
F

L
assen Sie den Motor bei fahrendem Fahrzeug
oder im Stillstand mindestens 30
Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Aufladen der Batterie mit
einem Batterieladegerät
Um der Batterie eine optimale Lebensdauer zu
gewährleisten, ist es unverzichtbar, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein, die
Batterie aufzuladen:
-

w
enn Sie in erster Linie kurze Strecken
zurücklegen,
-

i
m Hinblick auf eine längere Standzeit von
mehreren Wochen.
Wenden Sie sich an einen Ver treter des PEUGEOT-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
Praktische Tipps

217
2008_de_Chap09_info-pratiques_ed01-2016
Beachten Sie die vom Hersteller
des Ladegeräts mitgelieferten
Bedienungsanweisungen.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.F

S
chalten Sie die Zündung aus.
F
S
chalten Sie alle elektrischen Verbraucher aus
(Autoradio, Leuchten, Scheibenwischer, ...).
F
S
chalten Sie das Ladegerät B aus bevor Sie die
Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
F
Ü
berprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
F W enn Ihr Fahrzeug damit ausgestattet ist, heben
Sie die Kunststoffabdeckung der (+) Klemme an.
F

S
chließen Sie die Kabel des Ladegeräts B wie
folgt an:
-

d
as rote Pluskabel (+) an die (+) Klemme der
Batterie A ,
-
das

schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F

A
m Ende des Ladevorgangs, schalten Sie
das Ladegerät B aus bevor Sie die Kabeln der
Batterie A abklemmen.
Abklemmen der
Batterie
Zum Halten von ausreichendem Ladeniveau, um das
Anlassen des Motors zu ermöglichen, wird empfohlen
die Batterie bei sehr langem Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
F

s
chließen Sie alle Öffnungen (Türen, Kofferraum,
Scheiben, Dach),
F

s
chalten Sie alle elektrischen Verbraucher aus
(Autoradio, Scheibenwischer, Leuchten, ...),
F

s
chalten Sie die Zündung aus und beachten Sie
eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es die (+)
Klemme abzuklemmen.
Wenn Sie beabsichtigen, die Batterie Ihres
Fahrzeugs selbst aufzuladen, verwenden
Sie nur ein Ladegerät, das mit bleihaltigen
Batterien kompatibel ist, mit einer
Nennspannung von 12V.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V- Ladegerät zu
ver wenden, um Schäden am STOP & START-
System zu vermeiden.
9
Praktische Tipps

218
2008_de_Chap09_info-pratiques_ed01-2016
Versuchen Sie niemals eine gefrorene
Batterie wieder aufzuladen. Explosionsgefahr!
Wenn die Batterie gefroren war, lassen
Sie sie durch einen Ver treter des
PEUGEOT-Händlernetzes oder durch eine
qualifizierten Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.Während der Fahr t nach dem ersten
Anlassen des Motors könnte das
STOP & START-System nicht
betriebsbereit sein.
In diesem Fall ist die Funktion erst nach
einem kontinuierlichen Stillstand des
Fahrzeugs, dessen Dauer (bis zu ca. acht
Stunden) von der Umgebungstemperatur und
dem Batterieladezustand abhängt, wieder
verfügbar.
Schnellverschluss
Abklemmen des (+) Pols
F Ziehen Sie den Hebel D so weit wie möglich nach oben, um die Schelle E zu entriegeln.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
de m Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das PEUGEOT-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Folgende Systeme müssen Sie selbst reinitialisieren
(lesen Sie dazu bitte den entsprechenden Abschnitt
nac h):
-

d
en Schlüssel mit der Fernbedienung,
-
das

eingebaute GPS-Navigationsssystem.
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle E , um
diese richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Praktische Tipps
