PEUGEOT 2008 2016 Betriebsanleitungen (in German)

199
2008_de_Chap09_info-pratiques_ed01-2016

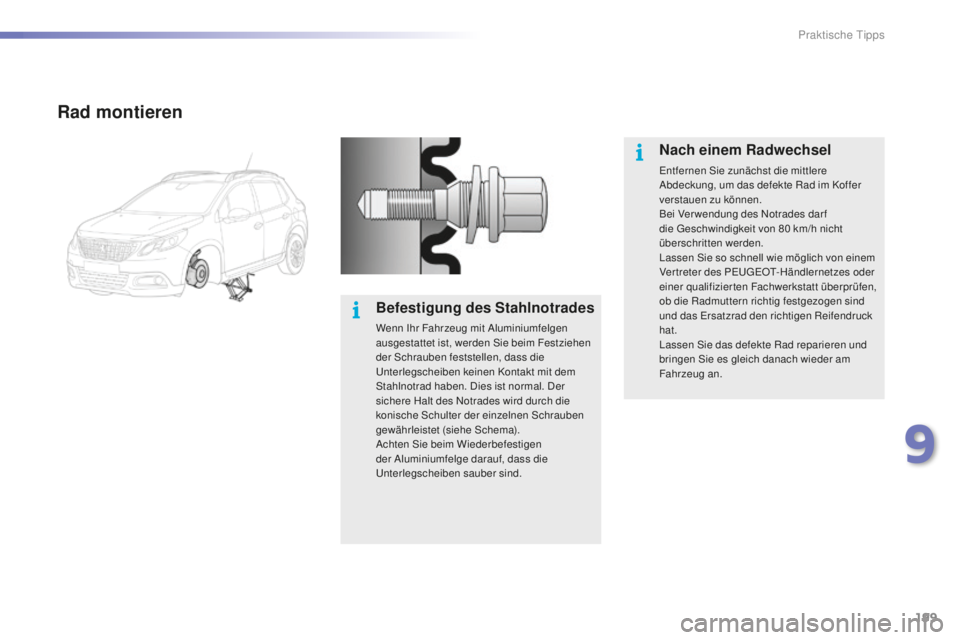

Rad montieren
Befestigung des Stahlnotrades
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahlnotrad haben. Dies ist normal. Der
sichere Halt des Notrades wird durch die
konische Schulter der einzelnen Schrauben
gewährleistet (siehe Schema).
Achten Sie beim Wiederbefestigen
der Aluminiumfelge darauf, dass die
Unterlegscheiben sauber sind.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad im Koffer
verstauen zu können.
Bei Ver wendung des Notrades dar f
die Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind
und das Ersatzrad den richtigen Reifendruck
hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
9
Praktische Tipps

200
2008_de_Chap09_info-pratiques_ed01-2016

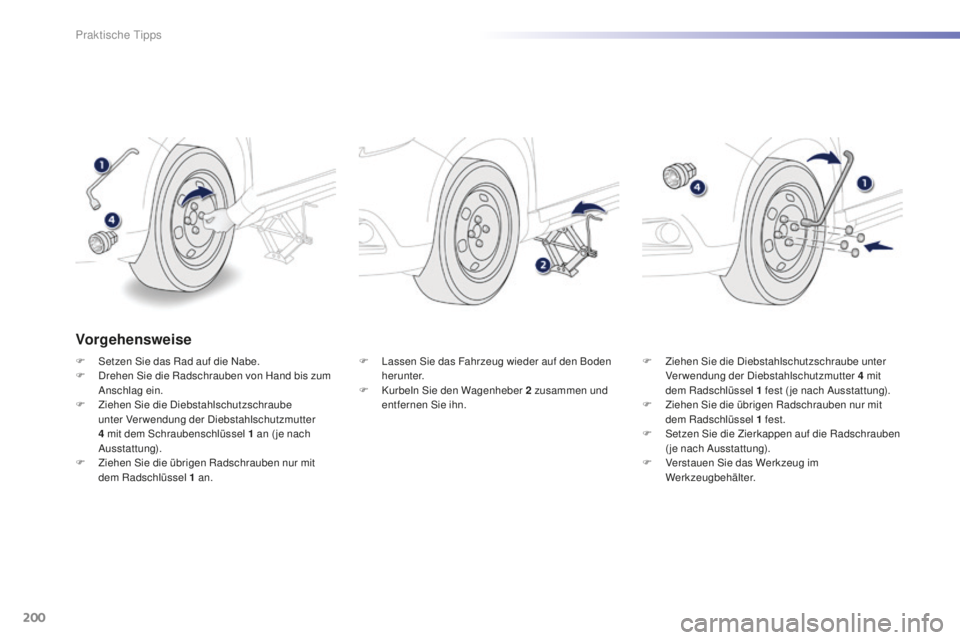

Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Radschrauben von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Diebstahlschutzschraube
unter Verwendung der Diebstahlschutzmutter
4
mit dem Schraubenschlüssel 1 an ( je nach
Ausstattung).
F

Z
iehen Sie die übrigen Radschrauben nur mit
dem Radschlüssel 1
an. F
L assen Sie das Fahrzeug wieder auf den Boden
herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen und
entfernen Sie ihn. F
Z iehen Sie die Diebstahlschutzschraube unter
Verwendung der Diebstahlschutzmutter 4
mit
dem Radschlüssel 1
fest (je nach Ausstattung).
F

Z
iehen Sie die übrigen Radschrauben nur mit
dem Radschlüssel 1
fest.
F

S
etzen Sie die Zierkappen auf die Radschrauben
( je nach Ausstattung).
F

V
erstauen Sie das Werkzeug im
Werkzeugbehälter.
Praktische Tipps

201
2008_de_Chap09_info-pratiques_ed01-2016

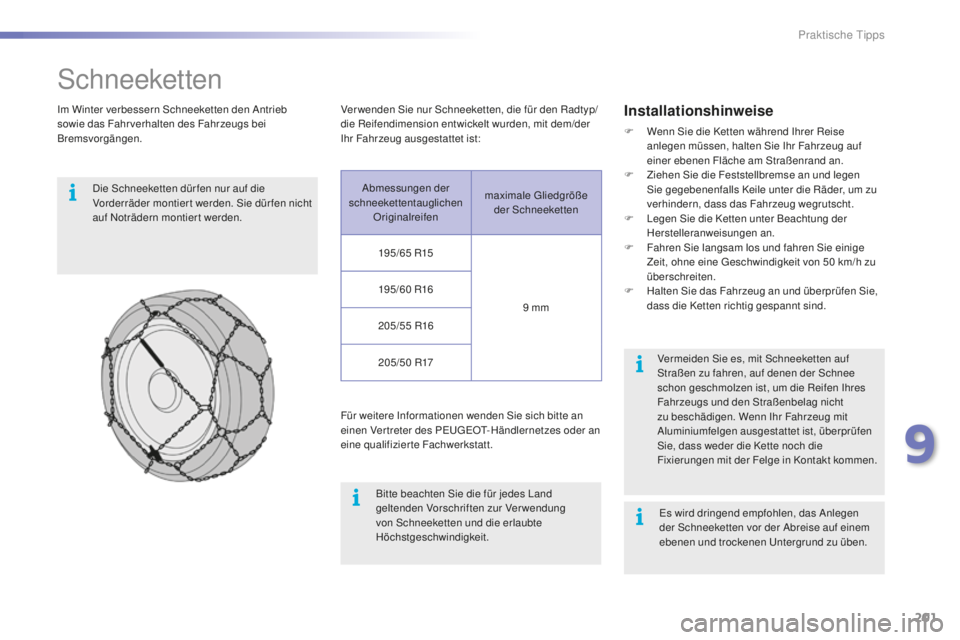

Schneeketten
Im Winter verbessern Schneeketten den Antrieb
sowie das Fahr verhalten des Fahrzeugs bei
Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen nicht
auf Noträdern montier t werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Ver wenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem/der
Ihr Fahrzeug ausgestattet ist:
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise
anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50
km/h zu
überschreiten.
F

H
alten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen Ihres
Fahrzeugs und den Straßenbelag nicht
zu beschädigen. Wenn Ihr Fahrzeug mit
Aluminiumfelgen ausgestattet ist, überprüfen
Sie, dass weder die Kette noch die
Fixierungen mit der Felge in Kontakt kommen.
Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße
der Schneeketten
195/65


R15 9

mm
195/60


R16
205/55


R16
205/50


R17 Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
9
Praktische Tipps

202
2008_de_Chap09_info-pratiques_ed01-2016

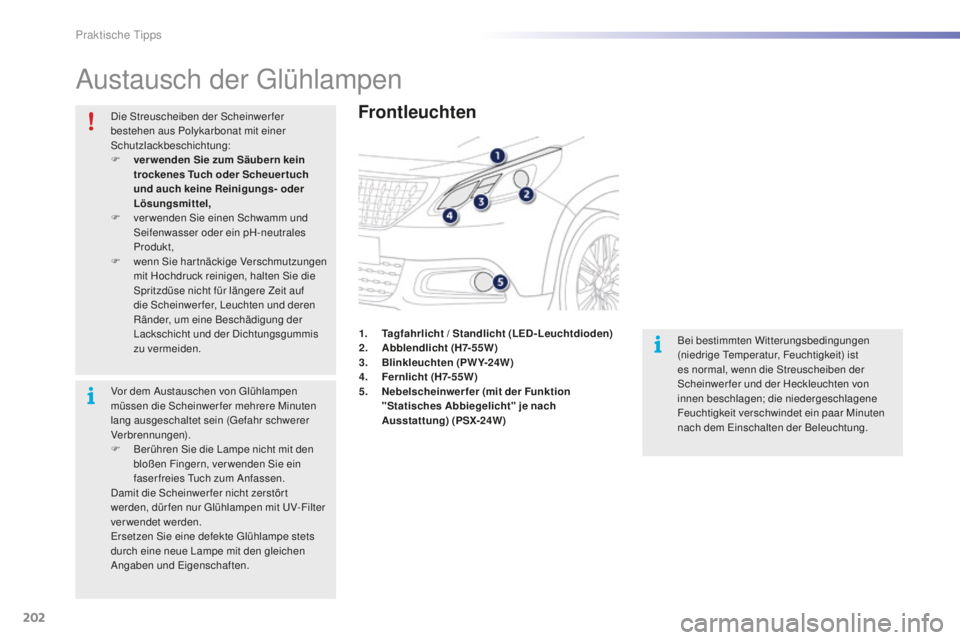

Austausch der Glühlampen
Frontleuchten
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F

v

er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F

v

er wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F

w

enn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden. 1. T
agfahrlicht / Standlicht (LED-Leuchtdioden)
2. A
bblendlicht (H7-55W)
3.
B

linkleuchten (PWY-24W)
4.
F

ernlicht (H7-55W)
5.
N

ebelscheinwerfer (mit der Funktion
"Statisches Abbiegelicht " je nach
Ausstattung) (PSX-24W)
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer mehrere Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F

B

erühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.
Praktische Tipps

203
2008_de_Chap09_info-pratiques_ed01-2016

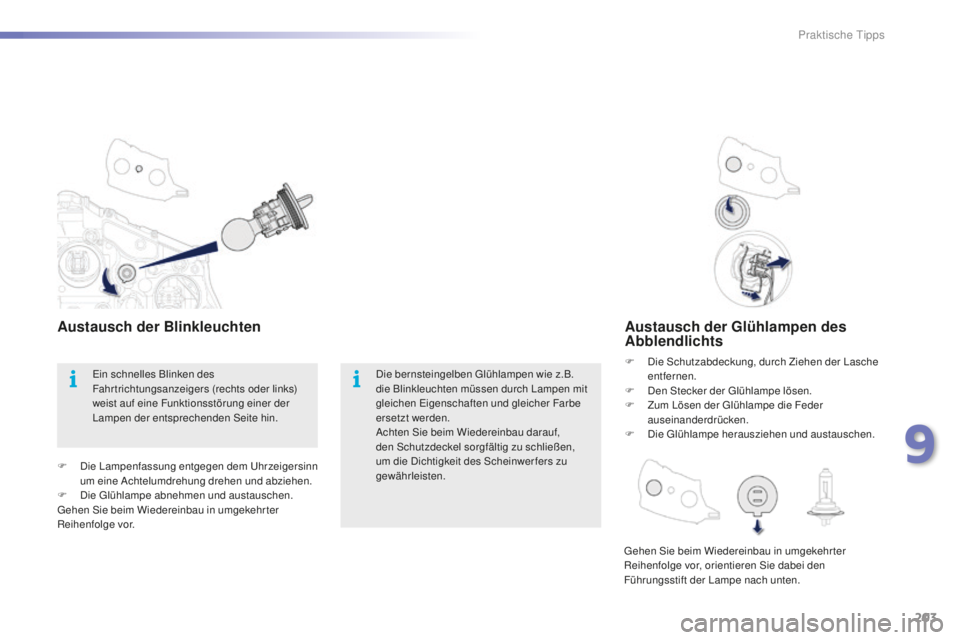

Austausch der Glühlampen des
Abblendlichts
F Die Schutzabdeckung, durch Ziehen der Lasche entfernen.
F

D
en Stecker der Glühlampe lösen.
F

Z
um Lösen der Glühlampe die Feder
auseinanderdrücken.
F

D
ie Glühlampe herausziehen und austauschen.
Die bernsteingelben Glühlampen wie z.B.
die Blinkleuchten müssen durch Lampen mit
gleichen Eigenschaften und gleicher Farbe
ersetzt werden.
Achten Sie beim Wiedereinbau darauf,
den Schutzdeckel sorgfältig zu schließen,
um die Dichtigkeit des Scheinwer fers zu
gewährleisten.
Ein schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Austausch der Blinkleuchten
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten.
F

D

ie Lampenfassung entgegen dem Uhrzeigersinn
um eine Achtelumdrehung drehen und abziehen.
F

D

ie Glühlampe abnehmen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
9
Praktische Tipps

204
2008_de_Chap09_info-pratiques_ed01-2016

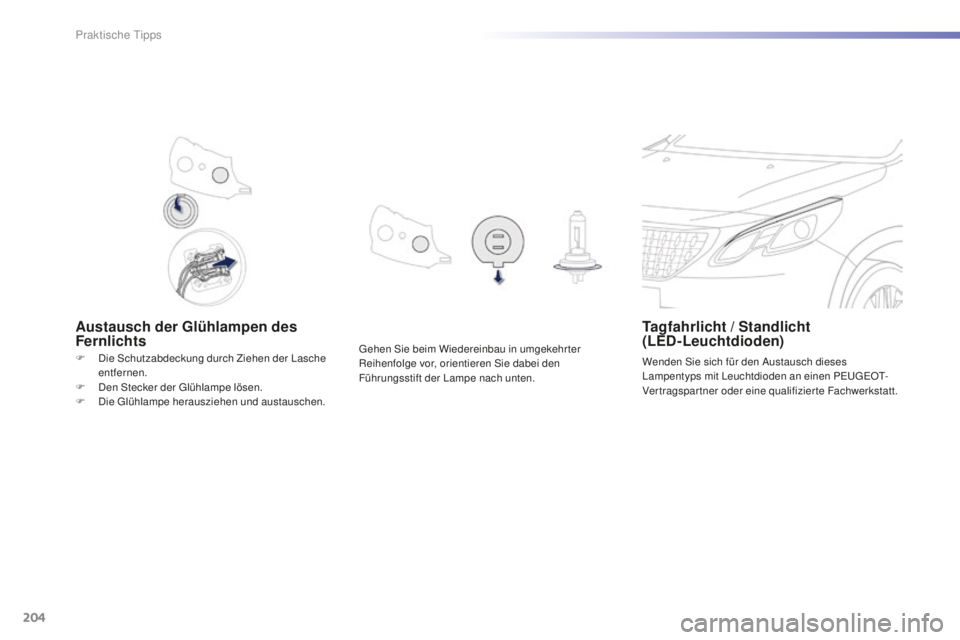

Austausch der Glühlampen des
FernlichtsTagfahrlicht / Standlicht
(LED-Leuchtdioden)
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor, orientieren Sie dabei den
Führungsstift der Lampe nach unten.
F
D
ie Schutzabdeckung durch Ziehen der Lasche
entfernen.
F

D

en Stecker der Glühlampe lösen.
F

D

ie Glühlampe herausziehen und austauschen.
Praktische Tipps

205
2008_de_Chap09_info-pratiques_ed01-2016

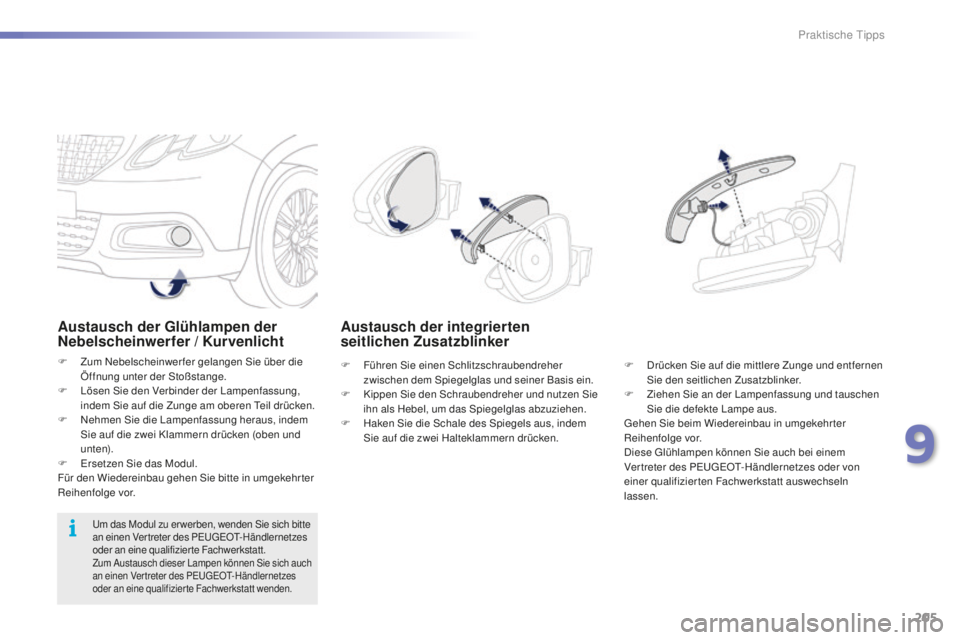

Austausch der Glühlampen der
Nebelscheinwerfer / Kurvenlicht
F Zum Nebelscheinwerfer gelangen Sie über die Öffnung unter der Stoßstange.
F

L
ösen Sie den Verbinder der Lampenfassung,
indem Sie auf die Zunge am oberen Teil drücken.
F

N
ehmen Sie die Lampenfassung heraus, indem
Sie auf die zwei Klammern drücken (oben und
unte n).
F

E
rsetzen Sie das Modul.
Für den Wiedereinbau gehen Sie bitte in umgekehr ter
Reihenfolge vor.
Austausch der integrierten
seitlichen Zusatzblinker
F Drücken Sie auf die mittlere Zunge und entfernen Sie den seitlichen Zusatzblinker.
F

Z
iehen Sie an der Lampenfassung und tauschen
Sie die defekte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Diese Glühlampen können Sie auch bei einem
Ver treter des PEUGEOT-Händlernetzes oder von
einer qualifizierten Fachwerkstatt auswechseln
lassen.
F
F
ühren Sie einen Schlitzschraubendreher
zwischen dem Spiegelglas und seiner Basis ein.
F

K

ippen Sie den Schraubendreher und nutzen Sie
ihn als Hebel, um das Spiegelglas abzuziehen.
F

H

aken Sie die Schale des Spiegels aus, indem
Sie auf die zwei Halteklammern drücken.
Um das Modul zu er werben, wenden Sie sich bitte
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizier te Fachwerkstatt.
Zum Austausch dieser Lampen können Sie sich auch
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizier te Fachwerkstatt wenden.
9
Praktische Tipps

206
2008_de_Chap09_info-pratiques_ed01-2016

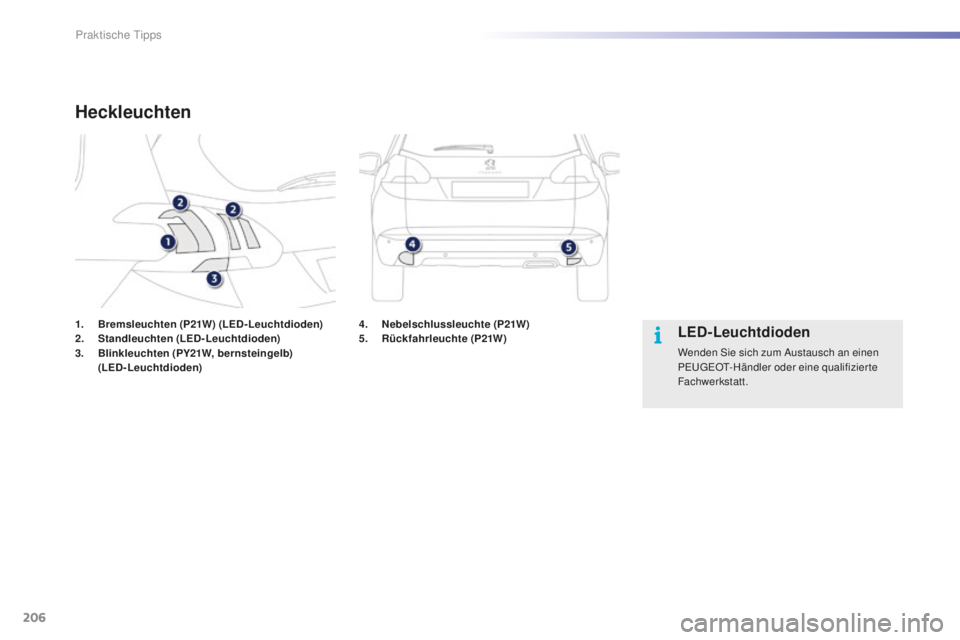

1. Bremsleuchten (P21W) (LED-Leuchtdioden)
2. S tandleuchten (LED-Leuchtdioden)
3.
B

linkleuchten (PY21W, bernsteingelb)
(LED-Leuchtdioden)
Heckleuchten
LED-Leuchtdioden
Wenden Sie sich zum Austausch an einen
PEUGEOT-Händler oder eine qualifizierte
Fachwerkstatt.
4.
N

ebelschlussleuchte (P21W)
5. R
ückfahrleuchte (P21W)
Praktische Tipps

207
2008_de_Chap09_info-pratiques_ed01-2016

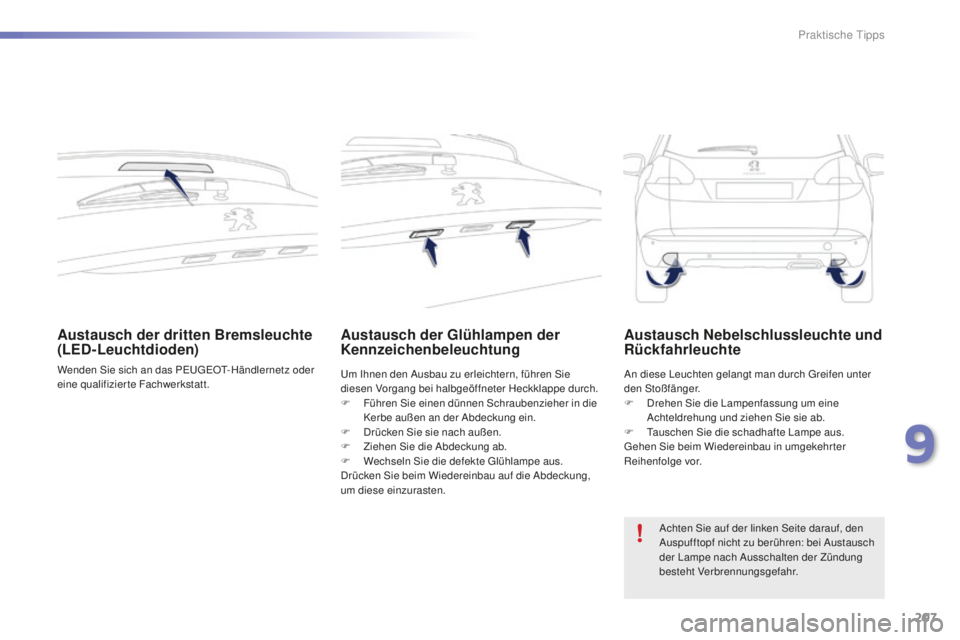

Austausch der dritten Bremsleuchte
(LED-Leuchtdioden)
Wenden Sie sich an das PEUGEOT-Händlernetz oder
eine qualifizierte Fachwerkstatt.
Austausch der Glühlampen der
Kennzeichenbeleuchtung
Um Ihnen den Ausbau zu erleichtern, führen Sie
diesen Vorgang bei halbgeöffneter Heckklappe durch.
F
F
ühren Sie einen dünnen Schraubenzieher in die
Kerbe außen an der Abdeckung ein.
F

D
rücken Sie sie nach außen.
F

Zi
ehen Sie die Abdeckung ab.
F

W
echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die Abdeckung,
um diese einzurasten. An diese Leuchten gelangt man durch Greifen unter
den Stoßfänger.
F

D
rehen Sie die Lampenfassung um eine
Achteldrehung und ziehen Sie sie ab.
F

T
auschen Sie die schadhafte Lampe aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Austausch Nebelschlussleuchte und
Rückfahrleuchte
Achten Sie auf der linken Seite darauf, den
Auspufftopf nicht zu berühren: bei Austausch
der Lampe nach Ausschalten der Zündung
besteht Verbrennungsgefahr.
9
Praktische Tipps

208
2008_de_Chap09_info-pratiques_ed01-2016

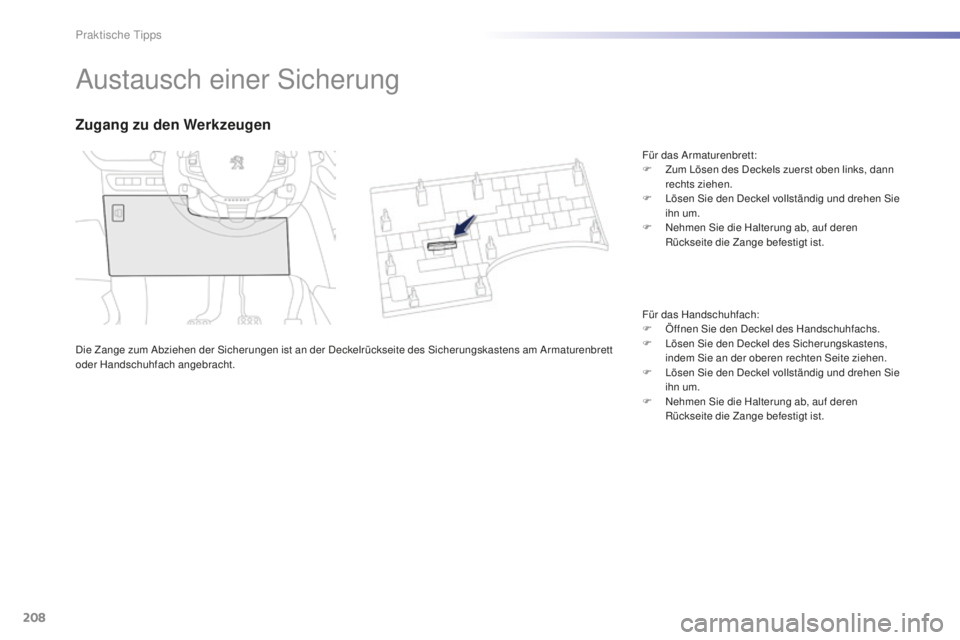

Austausch einer Sicherung
Die Zange zum Abziehen der Sicherungen ist an der Deckelrückseite des Sicherungskastens am Armaturenbrett
oder Handschuhfach angebracht.
Zugang zu den Werkzeugen
Für das Armaturenbrett:
F Z um Lösen des Deckels zuerst oben links, dann
rechts ziehen.
F

L
ösen Sie den Deckel vollständig und drehen Sie
ihn um.
F

N
ehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.
Für das Handschuhfach:
F

Ö
ffnen Sie den Deckel des Handschuhfachs.
F

L
ösen Sie den Deckel des Sicherungskastens,
indem Sie an der oberen rechten Seite ziehen.
F

L
ösen Sie den Deckel vollständig und drehen Sie
ihn um.
F

N
ehmen Sie die Halterung ab, auf deren
Rückseite die Zange befestigt ist.
Praktische Tipps
