PEUGEOT 2008 2018 Manuale duso (in Italian)

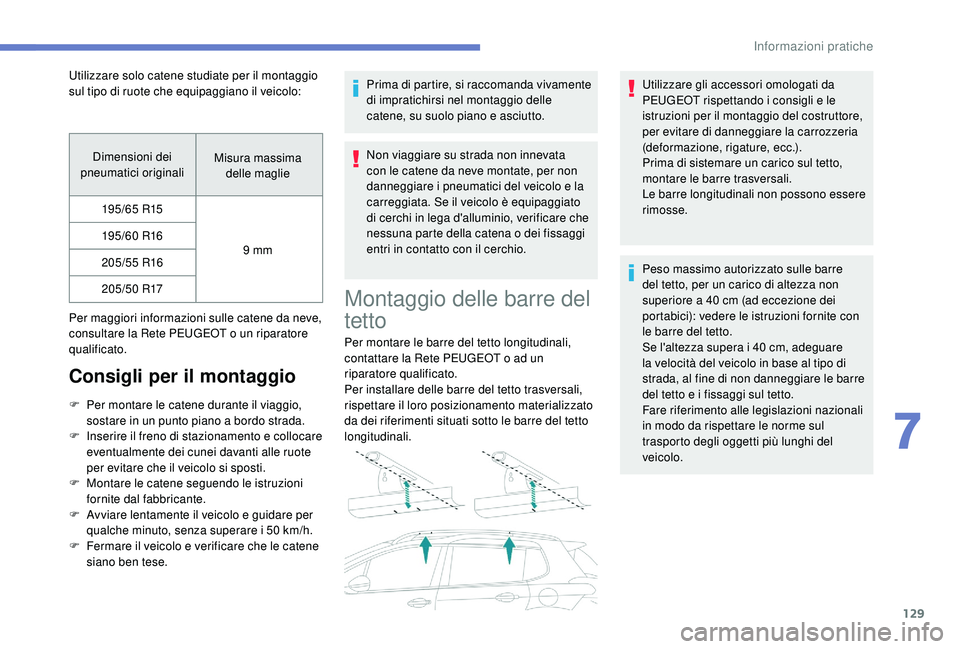

129
Dimensioni dei
pneumatici originali Misura massima
delle maglie
195/65 R15
9 mm
195/60 R16
205/55 R16 205/50 R17
Per maggiori informazioni sulle catene da neve,
consultare la Rete PEUGEOT o un riparatore
qualificato.
Consigli per il montaggio
F Per montare le catene durante il viaggio, sostare in un punto piano a bordo strada.
F

I
nserire il freno di stazionamento e collocare
eventualmente dei cunei davanti alle ruote
per evitare che il veicolo si sposti.
F

M
ontare le catene seguendo le istruzioni
fornite dal fabbricante.
F

A
vviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
F

F
ermare il veicolo e verificare che le catene
siano ben tese. Prima di partire, si raccomanda vivamente
di impratichirsi nel montaggio delle
catene, su suolo piano e asciutto.
Non viaggiare su strada non innevata
con le catene da neve montate, per non
danneggiare i pneumatici del veicolo e la
carreggiata. Se il veicolo è equipaggiato
di cerchi in lega d'alluminio, verificare che
nessuna parte della catena o dei fissaggi
entri in contatto con il cerchio.
Utilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggiano il veicolo:
Montaggio delle barre del
tetto
Per montare le barre del tetto longitudinali,
contattare la Rete PEUGEOT o ad un
riparatore qualificato.
Per installare delle barre del tetto trasversali,
rispettare il loro posizionamento materializzato
da dei riferimenti situati sotto le barre del tetto
longitudinali. Utilizzare gli accessori omologati da
PEUGEOT rispettando i consigli e le
istruzioni per il montaggio del costruttore,
per evitare di danneggiare la carrozzeria
(deformazione, rigature, ecc.).
Prima di sistemare un carico sul tetto,
montare le barre trasversali.
Le barre longitudinali non possono essere
rimosse.
Peso massimo autorizzato sulle barre
del tetto, per un carico di altezza non
superiore a 40 cm (ad eccezione dei
portabici): vedere le istruzioni fornite con
le barre del tetto.
Se l'altezza supera i 40 cm, adeguare
la velocità del veicolo in base al tipo di
strada, al fine di non danneggiare le barre
del tetto e i fissaggi sul tetto.
Fare riferimento alle legislazioni nazionali
in modo da rispettare le norme sul
trasporto degli oggetti più lunghi del
veicolo.
7
Informazioni pratiche

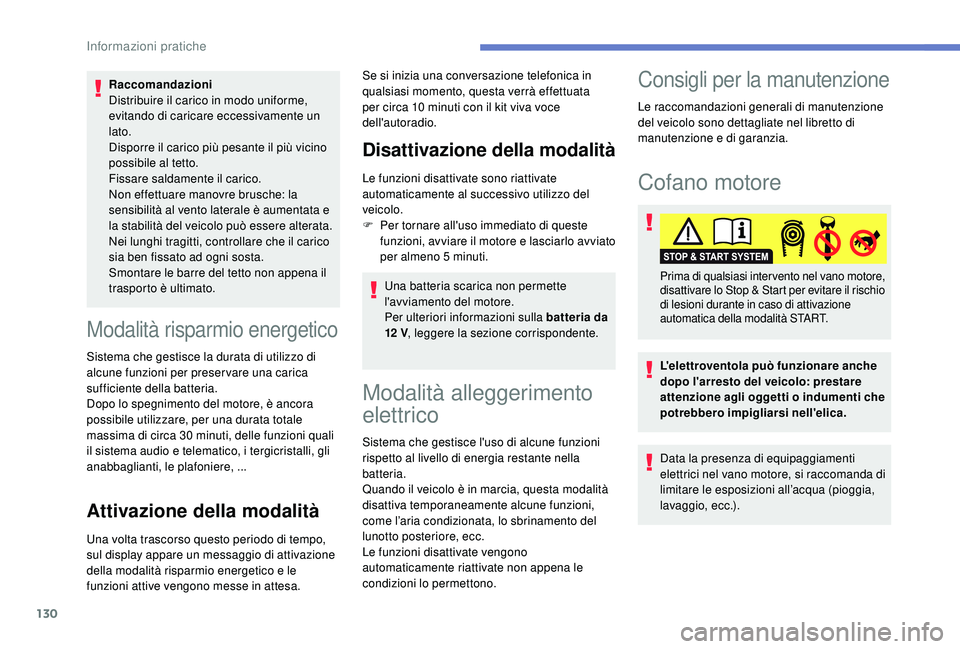

130
Raccomandazioni
Distribuire il carico in modo uniforme,
evitando di caricare eccessivamente un
lato.
Disporre il carico più pesante il più vicino
possibile al tetto.
Fissare saldamente il carico.
Non effettuare manovre brusche: la
sensibilità al vento laterale è aumentata e
la stabilità del veicolo può essere alterata.
Nei lunghi tragitti, controllare che il carico
sia ben fissato ad ogni sosta.
Smontare le barre del tetto non appena il
trasporto è ultimato.
Modalità risparmio energetico
Sistema che gestisce la durata di utilizzo di
alcune funzioni per preser vare una carica
sufficiente della batteria.
Dopo lo spegnimento del motore, è ancora
possibile utilizzare, per una durata totale
massima di circa 30 minuti, delle funzioni quali
il sistema audio e telematico, i tergicristalli, gli
anabbaglianti, le plafoniere, ...
Attivazione della modalità
Una volta trascorso questo periodo di tempo,
sul display appare un messaggio di attivazione
della modalità risparmio energetico e le
funzioni attive vengono messe in attesa.
Disattivazione della modalità
Le funzioni disattivate sono riattivate
automaticamente al successivo utilizzo del
veicolo.
F
Pe
r tornare all'uso immediato di queste
funzioni, avviare il motore e lasciarlo avviato
per almeno 5 minuti.
Una batteria scarica non permette
l'avviamento del motore.
Per ulteriori informazioni sulla batteria da
12 V , leggere la sezione corrispondente.
Se si inizia una conversazione telefonica in
qualsiasi momento, questa verrà effettuata
per circa 10 minuti con il kit viva voce
dell'autoradio.
Modalità alleggerimento
elettrico
Sistema che gestisce l'uso di alcune funzioni
rispetto al livello di energia restante nella
batteria.
Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l’aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate vengono
automaticamente riattivate non appena le
condizioni lo permettono.
Consigli per la manutenzione
Le raccomandazioni generali di manutenzione
del veicolo sono dettagliate nel libretto di
manutenzione e di garanzia.
Cofano motore
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.
Data la presenza di equipaggiamenti
elettrici nel vano motore, si raccomanda di
limitare le esposizioni all’acqua (pioggia,
lavaggio, ecc.).
Prima di qualsiasi inter vento nel vano motore,
disattivare lo Stop & Start per evitare il rischio
di lesioni durante in caso di attivazione
automatica della modalità START.
Informazioni pratiche

131
Apertura
F Aprire la porta anteriore sinistra.
F
T
irare verso di sé il comando A , situato in
basso sul telaio della porta.
L'ubicazione all'interno dell'abitacolo del
comando di apertura del cofano ne impedisce
l'apertura quando la porta del guidatore è chiusa.
F Sollevare il comando B e aprire il cofano. Non aprire il cofano motore in caso di
vento for te.
A motore caldo, manipolare con
attenzione il comando esterno e l'asta del
cofano (rischio di ustioni).
F
S
ganciare l'asta C dal suo alloggiamento
e fissarla nella tacca per tenere aperto il
cofano.
Bloccaggio
F Estrarre l'asta C dalla tacca di tenuta.
F F issare l'asta nel suo alloggiamento.
F

A
bbassare il coperchio del cofano e
rilasciarlo a fine corsa.
F

T
irare il coperchio del cofano motore per
verificare che sia ben chiuso.
Motori benzina
1. Serbatoio del liquido di raffreddamento
motore.
2. Serbatoio del liquido lavacristalli.
3. Serbatoio del liquido dei freni.
4. Batteria/Fusibili.
5. Scatola fusibili.
6. Filtro dell'aria.
7. Astina di livello olio motore.
8. Bocchettone olio motore.
9. Punto di massa separato (morsetto "-").
Motori diesel
1.Serbatoio del liquido di raffreddamento
motore.
2. Serbatoio del liquido lavacristalli.
7
Informazioni pratiche

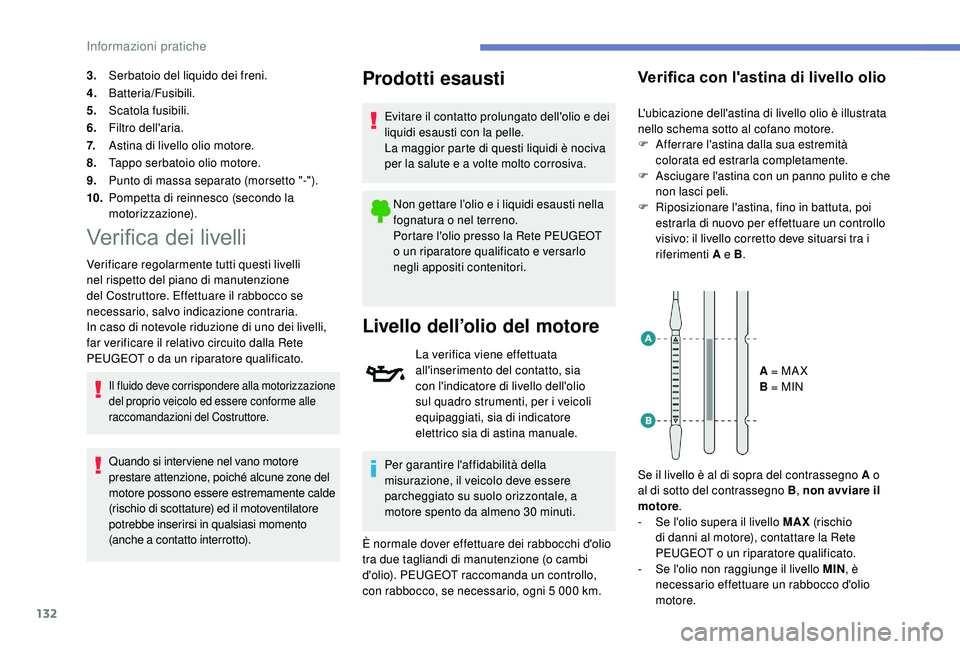

132
3.Serbatoio del liquido dei freni.
4. Batteria/Fusibili.
5. Scatola fusibili.
6. Filtro dell'aria.
7. Astina di livello olio motore.
8. Tappo serbatoio olio motore.
9. Punto di massa separato (morsetto "-").
10. Pompetta di reinnesco (secondo la
motorizzazione).
Verifica dei livelli
Verificare regolarmente tutti questi livelli
nel rispetto del piano di manutenzione
del Costruttore. Effettuare il rabbocco se
necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla Rete
PEUGEOT o da un riparatore qualificato.
Il fluido deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del Costruttore.
Quando si inter viene nel vano motore
prestare attenzione, poiché alcune zone del
motore possono essere estremamente calde
(rischio di scottature) ed il motoventilatore
potrebbe inserirsi in qualsiasi momento
(anche a contatto interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
Non gettare l’olio e i liquidi esausti nella
fognatura o nel terreno.
Portare l'olio presso la Rete PEUGEOT
o un riparatore qualificato e versarlo
negli appositi contenitori.
Livello dell’olio del motore
La verifica viene effettuata
all'inserimento del contatto, sia
con l'indicatore di livello dell'olio
sul quadro strumenti, per i veicoli
equipaggiati, sia di indicatore
elettrico sia di astina manuale.
Per garantire l'affidabilità della
misurazione, il veicolo deve essere
parcheggiato su suolo orizzontale, a
motore spento da almeno 30 minuti.
È normale dover effettuare dei rabbocchi d'olio
tra due tagliandi di manutenzione (o cambi
d'olio). PEUGEOT raccomanda un controllo,
con rabbocco, se necessario, ogni 5 000 km.
Verifica con l'astina di livello olio
L'ubicazione dell'astina di livello olio è illustrata
nello schema sotto al cofano motore.
F
A
fferrare l'astina dalla sua estremità
colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e che
non lasci peli.
F

R
iposizionare l'astina, fino in battuta, poi
estrarla di nuovo per effettuare un controllo
visivo: il livello corretto deve situarsi tra i
riferimenti A e B .
A = MA X
B = MIN
Se il livello è al di sopra del contrassegno A o
al di sotto del contrassegno B , non avviare il
motore .
-

S
e l'olio supera il livello MAX (rischio
di danni al motore), contattare la Rete
PEUGEOT o un riparatore qualificato.
-

S
e l'olio non raggiunge il livello MIN , è
necessario effettuare un rabbocco d'olio
motore.
Informazioni pratiche

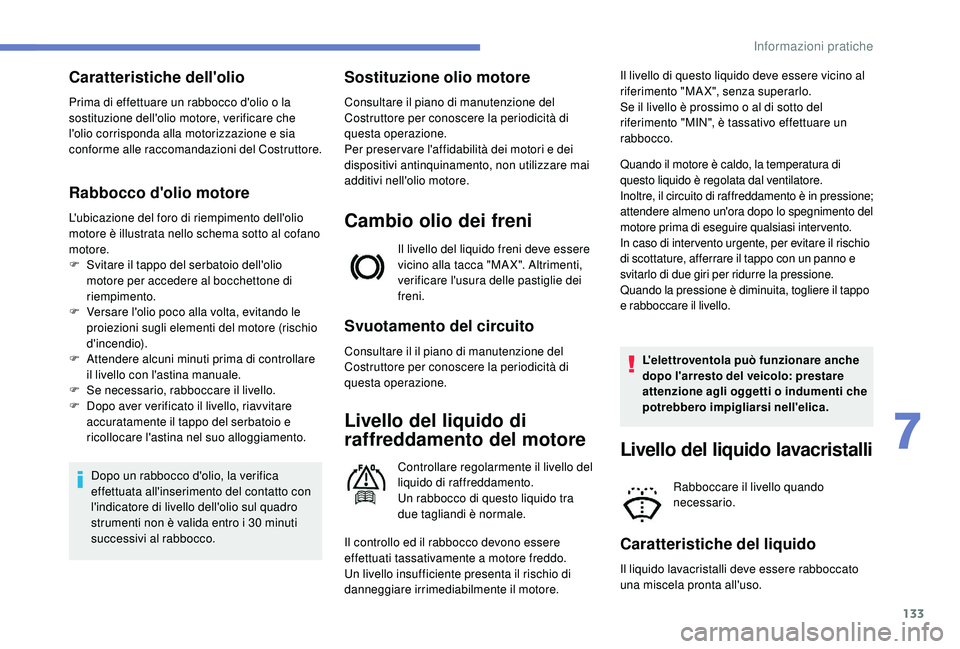

133
Caratteristiche dell'olio
Prima di effettuare un rabbocco d'olio o la
sostituzione dell'olio motore, verificare che
l'olio corrisponda alla motorizzazione e sia
conforme alle raccomandazioni del Costruttore.
Rabbocco d'olio motore
L'ubicazione del foro di riempimento dell'olio
motore è illustrata nello schema sotto al cofano
motore.
F
S
vitare il tappo del serbatoio dell'olio
motore per accedere al bocchettone di
riempimento.
F

V
ersare l'olio poco alla volta, evitando le
proiezioni sugli elementi del motore (rischio
d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo aver verificato il livello, riavvitare
accuratamente il tappo del serbatoio e
ricollocare l'astina nel suo alloggiamento.
Dopo un rabbocco d'olio, la verifica
effettuata all'inserimento del contatto con
l'indicatore di livello dell'olio sul quadro
strumenti non è valida entro i 30 minuti
successivi al rabbocco.
Sostituzione olio motore
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
Cambio olio dei freni
Il livello del liquido freni deve essere
vicino alla tacca "MA X". Altrimenti,
verificare l'usura delle pastiglie dei
freni.
Svuotamento del circuito
Consultare il il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Livello del liquido di
raffreddamento del motore
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale. Il livello di questo liquido deve essere vicino al
riferimento "MAX", senza superarlo.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è tassativo effettuare un
rabbocco.
Quando il motore è caldo, la temperatura di
questo liquido è regolata dal ventilatore.
Inoltre, il circuito di raffreddamento è in pressione;
attendere almeno un'ora dopo lo spegnimento del
motore prima di eseguire qualsiasi intervento.
In caso di inter vento urgente, per evitare il rischio
di scottature, afferrare il tappo con un panno e
svitarlo di due giri per ridurre la pressione.
Quando la pressione è diminuita, togliere il tappo
e rabboccare il livello.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.Livello del liquido lavacristalli
Rabboccare il livello quando
necessario.
Caratteristiche del liquido
Il liquido lavacristalli deve essere rabboccato
una miscela pronta all'uso.
Il controllo ed il rabbocco devono essere
effettuati tassativamente a motore freddo.
Un livello insufficiente presenta il rischio di
danneggiare irrimediabilmente il motore.
7
Informazioni pratiche

134

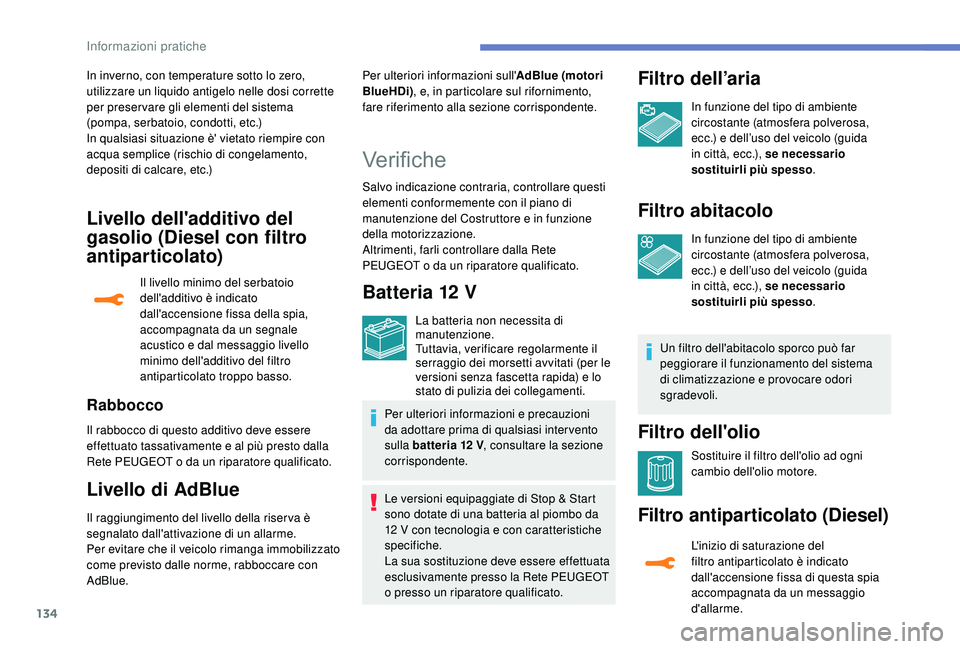

Livello dell'additivo del
gasolio (Diesel con filtro
antiparticolato)
Il livello minimo del serbatoio
dell'additivo è indicato
dall'accensione fissa della spia,
accompagnata da un segnale
acustico e dal messaggio livello
minimo dell'additivo del filtro
antiparticolato troppo basso.
Rabbocco
Il rabbocco di questo additivo deve essere
effettuato tassativamente e al più presto dalla
Rete PEUGEOT o da un riparatore qualificato.
Livello di AdBlue
Il raggiungimento del livello della riserva è
segnalato dall'attivazione di un allarme.
Per evitare che il veicolo rimanga immobilizzato
come previsto dalle norme, rabboccare con
AdBlue.Per ulteriori informazioni sull'
AdBlue (motori
BlueHDi) , e, in particolare sul rifornimento,
fare

riferimento alla sezione corrispondente.
In inverno, con temperature sotto lo zero,
utilizzare un liquido antigelo nelle dosi corrette
per preservare gli elementi del sistema
(pompa, serbatoio, condotti, etc.)
In qualsiasi situazione è' vietato riempire con
acqua semplice (rischio di congelamento,
depositi di calcare, etc.)
Verifiche
Salvo indicazione contraria, controllare questi
elementi conformemente con il piano di
manutenzione del Costruttore e in funzione
della motorizzazione.
Altrimenti, farli controllare dalla Rete
PEUGEOT o da un riparatore qualificato.
Batteria 12 V
La batteria non necessita di
manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati (per le
versioni senza fascetta rapida) e lo
stato di pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni
da adottare prima di qualsiasi inter vento
sulla batteria 12 V , consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono dotate di una batteria al piombo da
12 V con tecnologia e con caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la Rete PEUGEOT
o presso un riparatore qualificato.
Filtro dell’aria
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell’uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso .
Filtro abitacolo
In funzione del tipo di ambiente
circostante (atmosfera polverosa,
ecc.) e dell’uso del veicolo (guida
in città, ecc.), se necessario
sostituirli più spesso.
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema
di climatizzazione e provocare odori
sgradevoli.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni
cambio dell'olio motore.
Filtro antiparticolato (Diesel)
L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione fissa di questa spia
accompagnata da un messaggio
d'allarme.
Informazioni pratiche

135

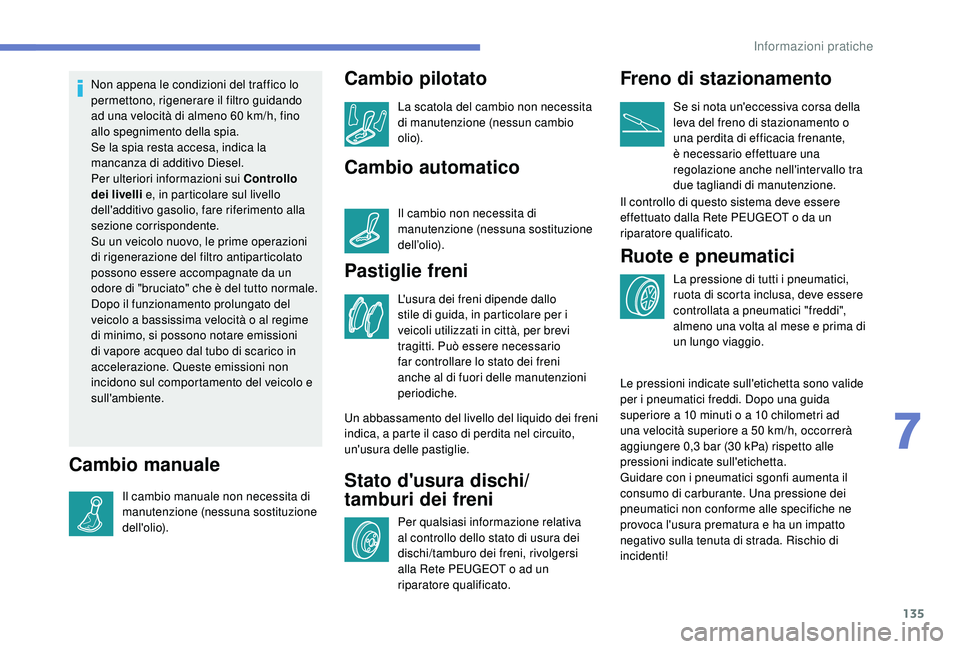

Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60 km/h, fino
allo spegnimento della spia.
Se la spia resta accesa, indica la
mancanza di additivo Diesel.
Per ulteriori informazioni sui Controllo
dei livelli e, in particolare sul livello
dell'additivo gasolio, fare riferimento alla
sezione corrispondente.
Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
possono essere accompagnate da un
odore di "bruciato" che è del tutto normale.
Dopo il funzionamento prolungato del
veicolo a bassissima velocità o al regime
di minimo, si possono notare emissioni
di vapore acqueo dal tubo di scarico in
accelerazione. Queste emissioni non
incidono sul comportamento del veicolo e
sull'ambiente.
Cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Cambio pilotato
La scatola del cambio non necessita
di manutenzione (nessun cambio
olio).
Cambio automatico
Il cambio non necessita di
manutenzione (nessuna sostituzione
dell’olio).
Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per i
veicoli utilizzati in città, per brevi
tragitti. Può essere necessario
far controllare lo stato dei freni
anche al di fuori delle manutenzioni
periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Stato d'usura dischi/
tamburi dei freni
Per qualsiasi informazione relativa
al controllo dello stato di usura dei
dischi/tamburo dei freni, rivolgersi
alla Rete PEUGEOT o ad un
riparatore qualificato.
Freno di stazionamento
Se si nota un'eccessiva corsa della
leva del freno di stazionamento o
una perdita di efficacia frenante,
è necessario effettuare una
regolazione anche nell'intervallo tra
due tagliandi di manutenzione.
Il controllo di questo sistema deve essere
effettuato dalla Rete PEUGEOT o da un
riparatore qualificato.
Ruote e pneumatici
La pressione di tutti i pneumatici,
ruota di scorta inclusa, deve essere
controllata a pneumatici "freddi",
almeno una volta al mese e prima di
un lungo viaggio.
Le pressioni indicate sull'etichetta sono valide
per i pneumatici freddi. Dopo una guida
superiore a 10 minuti o a 10 chilometri ad
una velocità superiore a 50 km/h, occorrerà
aggiungere 0,3 bar (30 kPa) rispetto alle
pressioni indicate sull'etichetta.
Guidare con i pneumatici sgonfi aumenta il
consumo di carburante. Una pressione dei
pneumatici non conforme alle specifiche ne
provoca l'usura prematura e ha un impatto
negativo sulla tenuta di strada. Rischio di
incidenti!
7
Informazioni pratiche

136

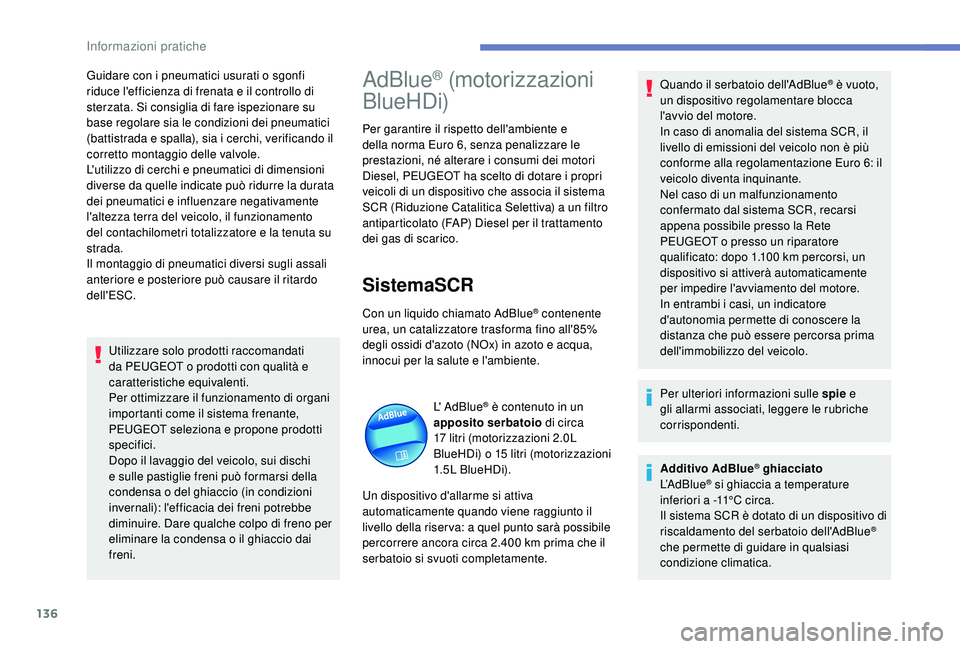

Guidare con i pneumatici usurati o sgonfi
riduce l'efficienza di frenata e il controllo di
sterzata. Si consiglia di fare ispezionare su
base regolare sia le condizioni dei pneumatici
(battistrada e spalla), sia i cerchi, verificando il
corretto montaggio delle valvole.
L'utilizzo di cerchi e pneumatici di dimensioni
diverse da quelle indicate può ridurre la durata
dei pneumatici e influenzare negativamente
l'altezza terra del veicolo, il funzionamento
del contachilometri totalizzatore e la tenuta su
strada.
Il montaggio di pneumatici diversi sugli assali
anteriore e posteriore può causare il ritardo
dell'ESC.Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il sistema frenante,
PEUGEOT seleziona e propone prodotti
specifici.
Dopo il lavaggio del veicolo, sui dischi
e sulle pastiglie freni può formarsi della
condensa o del ghiaccio (in condizioni
invernali): l'efficacia dei freni potrebbe
diminuire. Dare qualche colpo di freno per
eliminare la condensa o il ghiaccio dai
freni.AdBlue® (motorizzazioni
BlueHDi)
SistemaSCR
Con un liquido chiamato AdBlue® contenente
urea, un catalizzatore trasforma fino all'85%
degli ossidi d'azoto (NOx) in azoto e acqua,
innocui per la salute e l'ambiente.
L' AdBlue
® è contenuto in un
apposito serbatoio di circa
17

litri (motorizzazioni 2.0L
BlueHDi) o 15 litri (motorizzazioni
1.5L BlueHDi).
Un dispositivo d'allarme si attiva
automaticamente quando viene raggiunto il
livello della riser va: a quel punto sarà possibile
percorrere ancora circa 2.400 km prima che il
serbatoio si svuoti completamente. Quando il serbatoio dell'AdBlue
® è vuoto,
un dispositivo regolamentare blocca
l'avvio del motore.
In caso di anomalia del sistema SCR, il
livello di emissioni del veicolo non è più
conforme alla regolamentazione Euro 6: il
veicolo diventa inquinante.
Nel caso di un malfunzionamento
confermato dal sistema SCR, recarsi
appena possibile presso la Rete
PEUGEOT o presso un riparatore
qualificato: dopo 1.100 km percorsi, un
dispositivo si attiverà automaticamente
per impedire l'avviamento del motore.
In entrambi i casi, un indicatore
d'autonomia permette di conoscere la
distanza che può essere percorsa prima
dell'immobilizzo del veicolo.
Per ulteriori informazioni sulle spie e
gli allarmi associati, leggere le rubriche
corrispondenti.
Per garantire il rispetto dell'ambiente e
della norma Euro 6, senza penalizzare le
prestazioni, né alterare i consumi dei motori
Diesel, PEUGEOT ha scelto di dotare i propri
veicoli di un dispositivo che associa il sistema
SCR (Riduzione Catalitica Selettiva) a un filtro
antiparticolato (FAP) Diesel per il trattamento
dei gas di scarico.
Additivo AdBlue
® ghiacciato
L’AdBlue® si ghiaccia a temperature
inferiori a -11°C circa.
Il sistema SCR è dotato di un dispositivo di
riscaldamento del serbatoio dell'AdBlue
®
che permette di guidare in qualsiasi
condizione climatica.
Informazioni pratiche

137

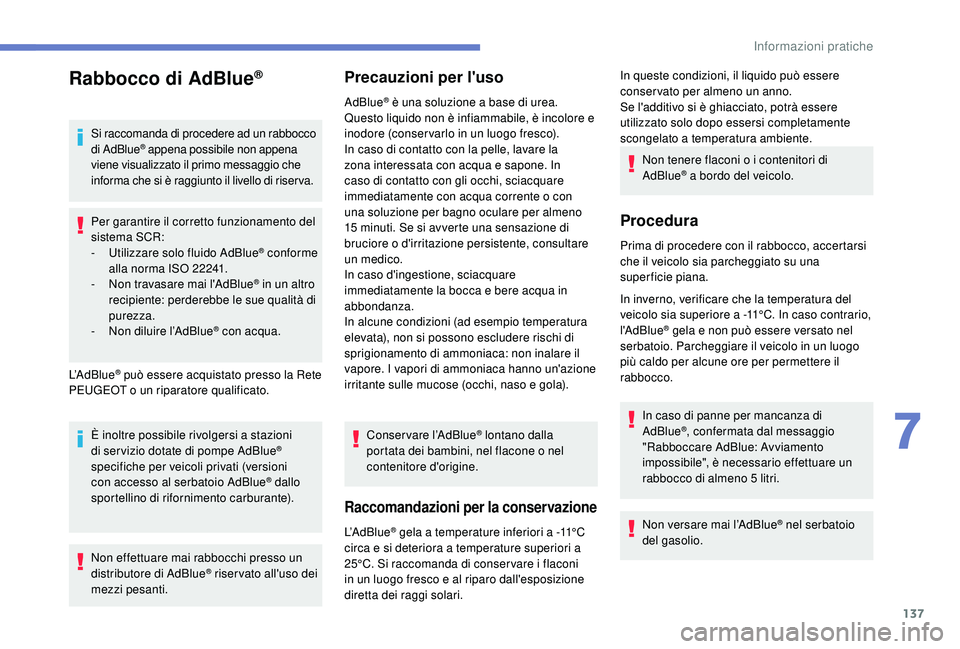

Rabbocco di AdBlue®
Si raccomanda di procedere ad un rabbocco
di AdBlue® appena possibile non appena
viene visualizzato il primo messaggio che
informa che si è raggiunto il livello di riser va.
Per garantire il corretto funzionamento del
sistema SCR:
-

U
tilizzare solo fluido AdBlue
® conforme
alla norma ISO 22241.
-

N

on travasare mai l'AdBlue
® in un altro
recipiente: perderebbe le sue qualità di
purezza.
-

N

on diluire l’AdBlue
® con acqua.
L’AdBlue
® può essere acquistato presso la Rete
PEUGEOT o un riparatore qualificato.
È inoltre possibile rivolgersi a stazioni
di ser vizio dotate di pompe AdBlue
®
specifiche per veicoli privati (versioni
con accesso al serbatoio AdBlue
® dallo
sportellino di rifornimento carburante).
Non effettuare mai rabbocchi presso un
distributore di AdBlue
® riser vato all'uso dei
mezzi pesanti.
Precauzioni per l'uso
Conservare l’AdBlue® lontano dalla
portata dei bambini, nel flacone o nel
contenitore d'origine.
Raccomandazioni per la conservazione
AdBlue® è una soluzione a base di urea.
Questo liquido non è infiammabile, è incolore e
inodore (conser varlo in un luogo fresco).
In caso di contatto con la pelle, lavare la
zona interessata con acqua e sapone. In
caso di contatto con gli occhi, sciacquare
immediatamente con acqua corrente o con
una soluzione per bagno oculare per almeno
15 minuti. Se si avverte una sensazione di
bruciore o d'irritazione persistente, consultare
un medico.
In caso d'ingestione, sciacquare
immediatamente la bocca e bere acqua in
abbondanza.
In alcune condizioni (ad esempio temperatura
elevata), non si possono escludere rischi di
sprigionamento di ammoniaca: non inalare il
vapore. I vapori di ammoniaca hanno un'azione
irritante sulle mucose (occhi, naso e gola).
L’AdBlue
® gela a temperature inferiori a -11°C
circa e si deteriora a temperature superiori a
25°C. Si raccomanda di conser vare i flaconi
in un luogo fresco e al riparo dall'esposizione
diretta dei raggi solari. Non tenere flaconi o i contenitori di
AdBlue
® a bordo del veicolo.
Procedura
Prima di procedere con il rabbocco, accertarsi
che il veicolo sia parcheggiato su una
superficie piana.
In inverno, verificare che la temperatura del
veicolo sia superiore a -11°C. In caso contrario,
l'AdBlue
® gela e non può essere versato nel
serbatoio. Parcheggiare il veicolo in un luogo
più caldo per alcune ore per permettere il
rabbocco.
In caso di panne per mancanza di
AdBlue
®, confermata dal messaggio
"Rabboccare AdBlue: Avviamento
impossibile", è necessario effettuare un
rabbocco di almeno 5 litri.
Non versare mai l’AdBlue
® nel serbatoio
del gasolio.
In queste condizioni, il liquido può essere
conser vato per almeno un anno.
Se l'additivo si è ghiacciato, potrà essere
utilizzato solo dopo essersi completamente
scongelato a temperatura ambiente.
7
Informazioni pratiche

138

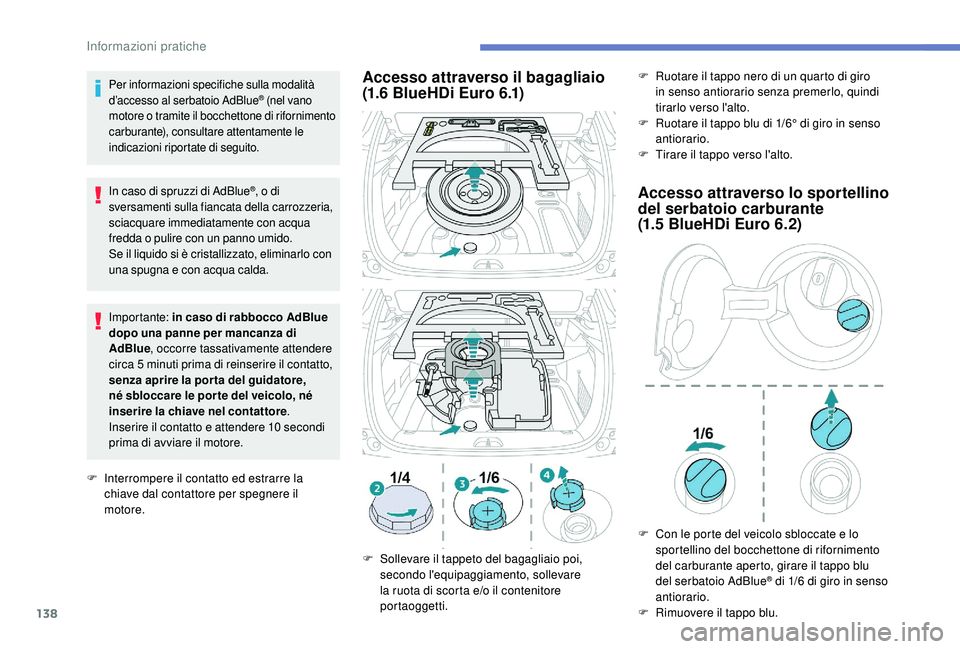

Per informazioni specifiche sulla modalità
d’accesso al serbatoio AdBlue® (nel vano
motore o tramite il bocchettone di rifornimento
carburante), consultare attentamente le
indicazioni riportate di seguito.
In caso di spruzzi di AdBlue®, o di
sversamenti sulla fiancata della carrozzeria,
sciacquare immediatamente con acqua
fredda o pulire con un panno umido.
Se il liquido si è cristallizzato, eliminarlo con
una spugna e con acqua calda.
Importante: in caso di rabbocco AdBlue
dopo una panne per mancanza di
AdBlue , occorre tassativamente attendere
circa 5 minuti prima di reinserire il contatto,
senza aprire la por ta del guidatore,
né sbloccare le por te del veicolo, né
inserire la chiave nel contattore .
Inserire il contatto e attendere 10 secondi
prima di avviare il motore.
F

I

nterrompere il contatto ed estrarre la
chiave dal contattore per spegnere il
motore.
Accesso attraverso il bagagliaio
(1.6 BlueHDi Euro 6.1)F Ruotare il tappo nero di un quarto di giro in senso antiorario senza premerlo, quindi
tirarlo verso l'alto.
F

R
uotare il tappo blu di 1/6° di giro in senso
antiorario.
F

T
irare il tappo verso l'alto.
F

S

ollevare il tappeto del bagagliaio poi,
secondo l'equipaggiamento, sollevare
la ruota di scorta e/o il contenitore
portaoggetti.
Accesso attraverso lo sportellino
del serbatoio carburante
(1.5
BlueHDi Euro 6.2)
F Con le porte del veicolo sbloccate e lo sportellino del bocchettone di rifornimento
del carburante aperto, girare il tappo blu
del serbatoio AdBlue
® di 1/6 di giro in senso
antiorario.
F

R

imuovere il tappo blu.
Informazioni pratiche
