PEUGEOT 2008 2020 Brugsanvisning (in Danish)

169
Problemløsning
8Kontakt en PEUGEOT-forhandler eller et
andet kvalificeret værksted for
udskiftning af denne pæretype.
Rør ikke ved LED- eller Fuld LED-forlygterne
på grund af risikoen for livsfarligt elektrisk
stød!
Forlygter
Model med Fuld LED-teknologilygter

1. Nærlys/fjernlys.
2. Blinklys
3. Positionslys
4. Kørelys/positionslys
5. TÃ¥geforlygter
Model med forlygter med
LED-teknologi


1. Fjernlys (LED)
2. Nærlys (LED)
3. Kørelys/positionslys (LED)
4. Blinklys (PY21W orange).
Model med halogenforlygter

1.Fjernlys (H9)
2. Nærlys (H18)
3. Kørelys/positionslys (LED)
4. Blinklys (PY21W orange).
Ã…bning af motorhjelmen/Adgang til
pærerne
Pas på, hvis motoren er varm, på grund af
risikoen for at brænde dig!
Pas på, at motorventilatoren ikke får fat i
genstande eller beklædning. Der er risiko for
kvælning!
Halogenpærer (Hx)
Kontrollér, at pæren er korrekt placeret i
huset for at sikre belysning af god kvalitet.
Fjern-/nærlys

170
Problemløsning

► Åbn handskerummet.► Tryk på det midterste håndtag på sikringsboksens dæksel.► Sænk dækslet helt.► Tag tangen ud af holderen.
Udskiftning af en sikring
Inden udskiftning af en sikring:► Find årsagen til fejlen, og afhjælp den.► Sluk alt, der bruger strøm.► Bloker bilen, så den ikke kan rulle, og afbryde tændingen.► Identificer den defekte sikring ud fra oversigterne og skemaerne.
NÃ¥r man skal skifte sikring, er det vigtigt at:
► bruge specialpincetten til at udtage sikringen fra holderen, og kontrollere trådens tilstand.► altid udskifte den defekte sikring med en sikring af samme størrelse (samme farve), da
en anden størrelse kan forårsage funktionsfejl
(brandrisiko!
FÃ¥ det elektriske system kontrolleret hos en
PEUGEOT-forhandler eller på et autoriseret
► Fjern beskyttelsesdækslet ved at trække i låsefligen.► Træk i fatningen for at afmontere den.► Træk i pæren for at fjerne den fra fatningen► Skift pæren.Sæt fatningen med pæren på plads, og tryk, indtil du hører et klik, der betyder, pæren er låst
fast.
Blinklys
Hvis blinklysindikatoren (højre eller
venstre) blinker hurtigt, er en af pærerne
i den pågældende side defekt.


► Fjern beskyttelsesdækslet ved at trække i
låsefligen.► Drej fatningen mod uret.► Træk pæren og dens fatning bagud.► Skift pæren.
Gule pærer skal udskiftes med pærer,
der har samme specifikationer og farve.
Baglygter

1. Positionslys/kørelys (LED)
2. Bremselys (LED)
3. Baklys (LED)
4. Blinklys (LED)
TÃ¥gelygter (P21W)

Disse pærer udskiftes udefra i bagkofangeren.► Før hånden ind under kofangeren.► Frakobl stikket.► Drej fatningen en kvart omgang, og tag den ud.► Drej pæren en kvart omgang, og udskift den.
Pas på ikke at røre udstødningen ved udskiftning af pærer inden for de første
minutter efter afbrydelse af tændingen, på
grund af risikoen for forbrændinger!
Udskiftning af en sikring
Adgang til værktøjet
Specialtangen er fastgjort bag på
sikringsboksens dæksel.
Afhængigt af bilmodellen:


► Tag dækslet af ved at trække i øverste venstre side og derefter i højre side.► Tag dækslet helt af.► Tag tangen ud af holderen.

171
Problemløsning
8

► Åbn handskerummet.► Tryk på det midterste håndtag på sikringsboksens dæksel.► Sænk dækslet helt.► Tag tangen ud af holderen.
Udskiftning af en sikring
Inden udskiftning af en sikring:► Find årsagen til fejlen, og afhjælp den.► Sluk alt, der bruger strøm.► Bloker bilen, så den ikke kan rulle, og afbryde tændingen.► Identificer den defekte sikring ud fra oversigterne og skemaerne.
NÃ¥r man skal skifte sikring, er det vigtigt at:
► bruge specialpincetten til at udtage sikringen fra holderen, og kontrollere trådens tilstand.► altid udskifte den defekte sikring med en sikring af samme størrelse (samme farve), da
en anden størrelse kan forårsage funktionsfejl
(brandrisiko!
FÃ¥ det elektriske system kontrolleret hos en
PEUGEOT-forhandler eller på et autoriseret
værksted, hvis fejlen optræder igen efter
udskiftning af en sikring.
Oversigterne og skemaerne over de
tilsvarende sikringer kan fås hos en
PEUGEOT-forhandler eller på et andet
kvalificeret værksted.
Udskiftning af en sikring, der ikke er
nævnt i nedenstående skemaer, kan
medføre alvorlige fejl på bilen. Kontakt en
PEUGEOT-forhandler eller et andet
kvalificeret værksted.




Intakt Defekt

Tang
Montering af elektrisk tilbehør
Bilens elektriske system er beregnet til at
fungere med standard- eller ekstraudstyr.
Kontakt en PEUGEOT-forhandler eller
et andet kvalificeret værksted, inden du
monterer andet elektrisk udstyr eller tilbehør
på bilen.
PEUGEOT påtager sig intet ansvar for
udgifter til reparation af bilen eller fejl,
som skyldes monteret tilbehør, der ikke er
leveret og anbefalet af PEUGEOT, og som
ikke er monteret i henhold til
specifikationerne, især når det samlede
strømforbrug for det monterede ekstraudstyr
er over 10 milliampere.
Sikringer i instrumentbordet
Sikringsboksen er placeret nederst i
instrumentbordet (i venstre side).
Få adgang til sikringerne ved at følge den
samme procedure, som beskrevet for adgang til
værktøjet til skift af sikringer.

172
Problemløsning
Sikringsoversigt
Nederste sikringsboks

SikringsnummerStørrelse
(A) Funktioner
F1 10 AElektrokrombakspejl
F3 5ATrådløs oplader til smartphone.
F4 15 AHorn.
F5 20 ARudevaskerpumpe.
F6 20 ARudevaskerpumpe.
F7 5AUSB-porte bagest
F8 20 ABagrudevisker.
F10 30 ALåsning/oplåsning.
F 11 30 ALåsning/oplåsning.
F14 5ANød- og vejhjælpsopkald, alarm.
F24 5A7"-touch-skærm.

173
Problemløsning
8SikringsnummerStørrelse
(A) Funktioner
F27 5AAlarm (retrofit).
F29 20 A10"-touch-skærm.
F31 eller F32 15 A
Cigartænder/12 V-stik.
Øverste sikringsboks

SikringsnummerStørrelse
(A) Funktioner
F1 40 AElbagrude.
F2 10 AElsidespejle.
F3 30 ASekventielle el-ruder i fordøre.
F4 20 AJustering af sidespejle - sammenfoldning af dørspejle.
F5 30 ASekventielle el-ruder i bagdøre.
F6 15 ASoltag.
F10 30 AOpvarmede forsæder

174
Problemløsning
12 V-batteri/
tilbehørsbatteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Disse batterier indeholder skadelige
stoffer (svovlsyre og bly).
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier på genbrugspladsen
eller et andet godkendt indsamlingssted.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Elmotor
Fladt tilbehørsbatteri
Det er ikke længere muligt at starte
motoren eller at genoplade drivbatteriet.
Sikringer i motorrum
Sikringsboksen er placeret i motorrummet ved
batteriet.
Adgang til sikringerne

► Udløs de to låse A.► Afmonter låget.► Skift sikringen.► Når det er gjort, skal du lukke dækslet helt igen og lukke de to låse A, så sikringsboksen er
helt tæt.
Skemaer over sikringer

Sikringsnummer Størrelse
(A) Funktioner
F16 20 AVarme i forrude.
F18 10 AHøjre halogenfjernlys.
F19 10 AVenstre halogenfjernlys.
F29 40 AForrudeviskere.

175
Problemløsning

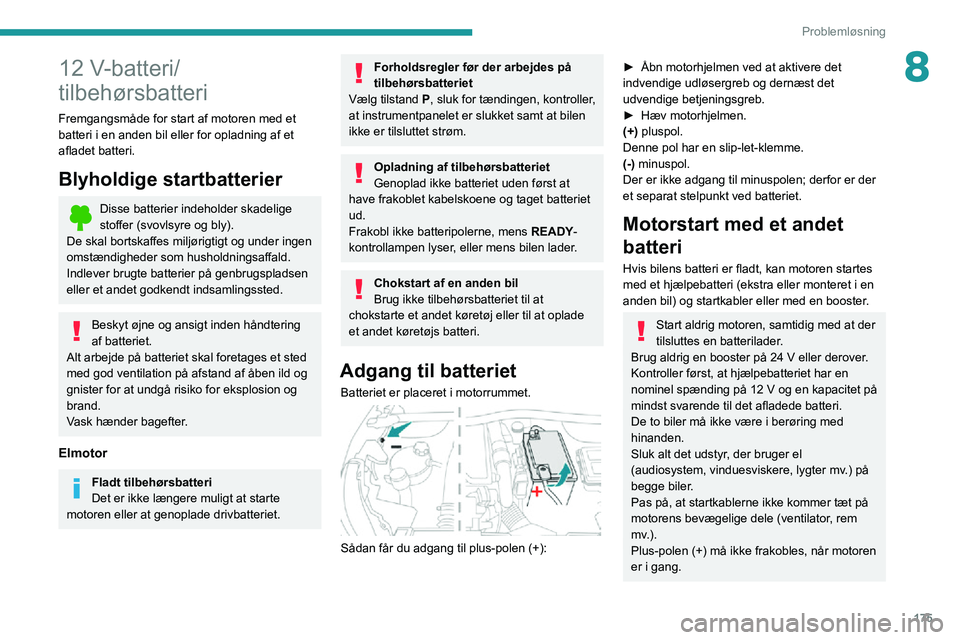

812 V-batteri/
tilbehørsbatteri
Fremgangsmåde for start af motoren med et
batteri i en anden bil eller for opladning af et
afladet batteri.
Blyholdige startbatterier
Disse batterier indeholder skadelige
stoffer (svovlsyre og bly).
De skal bortskaffes miljørigtigt og under ingen
omstændigheder som husholdningsaffald.
Indlever brugte batterier på genbrugspladsen
eller et andet godkendt indsamlingssted.
Beskyt øjne og ansigt inden håndtering
af batteriet.
Alt arbejde på batteriet skal foretages et sted
med god ventilation på afstand af åben ild og
gnister for at undgå risiko for eksplosion og
brand.
Vask hænder bagefter.
Elmotor
Fladt tilbehørsbatteri
Det er ikke længere muligt at starte
motoren eller at genoplade drivbatteriet.
Forholdsregler før der arbejdes på
tilbehørsbatteriet
Vælg tilstand P, sluk for tændingen, kontroller,
at instrumentpanelet er slukket samt at bilen
ikke er tilsluttet strøm.
Opladning af tilbehørsbatteriet
Genoplad ikke batteriet uden først at
have frakoblet kabelskoene og taget batteriet
ud.
Frakobl ikke batteripolerne, mens READY-
kontrollampen lyser, eller mens bilen lader.
Chokstart af en anden bil
Brug ikke tilbehørsbatteriet til at
chokstarte et andet køretøj eller til at oplade
et andet køretøjs batteri.
Adgang til batteriet
Batteriet er placeret i motorrummet.

Sådan får du adgang til plus-polen (+):
► Åbn motorhjelmen ved at aktivere det indvendige udløsergreb og dernæst det
udvendige betjeningsgreb.
► Hæv motorhjelmen.(+) pluspol.
Denne pol har en slip-let-klemme.
(-) minuspol.
Der er ikke adgang til minuspolen; derfor er der
et separat stelpunkt ved batteriet.
Motorstart med et andet
batteri
Hvis bilens batteri er fladt, kan motoren startes
med et hjælpebatteri (ekstra eller monteret i en
anden bil) og startkabler eller med en booster.
Start aldrig motoren, samtidig med at der
tilsluttes en batterilader.
Brug aldrig en booster på 24 V eller derover.Kontroller først, at hjælpebatteriet har en nominel spænding på 12 V og en kapacitet på mindst svarende til det afladede batteri.
De to biler må ikke være i berøring med
hinanden.
Sluk alt det udstyr, der bruger el
(audiosystem, vinduesviskere, lygter mv.) på
begge biler.
Pas på, at startkablerne ikke kommer tæt på
motorens bevægelige dele (ventilator, rem
mv.).
Plus-polen (+) må ikke frakobles, når motoren
er i gang.

176
Problemløsning
24V
12V
-+

Hvis denne etiket findes,må der kun bruges en 12 V-oplader. Ellers er der fare for at forårsage uoprettelig skade på det
elektriske udstyr, der er forbundet med Stop &
Start-systemet.
Forsøg aldrig at oplade et frosset batteri
- Eksplosionsfare!
Hvis batteriet er frosset, skal du få det
kontrolleret på et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted, der
kontrollerer, at de interne komponenter ikke er
beskadigede, og at beholderen ikke er revnet,
hvilket vil medføre risiko for, at batteriet
lækker giftig og ætsende syre.
Frakobling af batteriet
For at opretholde tilstrækkelig ladetilstand på
batteriet, så motoren kan startes, anbefales det
at frakoble batteriet, hvis bilen ikke skal ud og
køre i lang tid.
Inden frakobling af batteriet:
► Luk alle døre, bagklap, ruder og tag.► Sluk for alt elektrisk udstyr (audiosystem, viskere, lygter mv.).► Afbryd tændingen, og vent 4 minutter.
=
► Løft plastdækslet på (+) polen, hvis bilen er udstyret med et.
► Tilslut det røde kabel på plus-polen (+) på det afladede batteri A (ved den vinklede metaldel)
og derefter til plus-polen (+) på hjælpebatteriet B
eller boosteren.
► Tilslut den ene ende af det grønne eller sorte kabel til minus-polen (-) på hjælpebatteriet
B eller boosteren (eller til et stelpunkt på den
anden bil).
► Tilslut den anden ende af det grønne eller sorte kabel på stelpunktet C.► Start motoren på den anden bil, og lad motoren arbejde i nogle minutter.► Aktiver starteren på den afladede bil, og lad
motoren arbejde.
Hvis motoren ikke starter med det samme, skal
tændingen afbrydes. Forsøg at starte igen efter
et par minutter.
► Vent, indtil den arbejder i tomgang.► Frakobl startkablerne i modsat rækkefølge.► Sæt plastdækslet på (+) polen igen, hvis bilen er udstyret med et.
► Lad motoren arbejde i mindst 30 minutter , mens du holder stille, så batteriet kan lade
tilstrækkeligt op.
Hvis man kører med det samme uden at
have nået et tilstrækkeligt
opladningsniveau, kan det påvirke noget af
bilens funktion.
Forsøg aldrig at starte motoren ved at
skubbe bilen, hvis den har automatgear.
Genopladning af batteriet
med en batterioplader
For optimal batterilevetid skal der opretholdes en
tilstrækkelig ladestand på batteriet.
I nogle tilfælde kan det være nødvendigt at
oplade batteriet:
– Hvis bilen primært anvendes til korte ture.– Hvis bilen skal holde stille i flere uger .Kontakt en PEUGEOT-forhandler eller et
autoriseret værksted.
Hvis du selv vil oplade batteriet, må du
kun bruge en oplader, der er beregnet til
12 V blyakkumulatorer.
Følg producentens anvisninger til
opladeren.
Polerne må aldrig tilsluttes omvendt.
Det er ikke nødvendigt at frakoble
batteriet.
► Afbryd tændingen.► Sluk for alt elektrisk udstyr (lydsystem, lys, rudeviskere mv.).

► For at undgå farlige gnister skal du slukke for opladeren B, inden kablerne sættes på batteriet.► Kontroller , at opladerens kabler er intakte.► Løft plastdækslet på (+) polen, hvis bilen er udstyret med et.► Tilslut kablerne fra opladeren B på følgende
måde:
• Det røde (+) pluskabel på (+) pluspolen på batteriet A.• Det sorte (-) minuskabel på bilens stelpunkt C.► Efter endt opladning skal du slukke for opladeren B, inden kablerne kobles fra batteriet
A.

177
Problemløsning

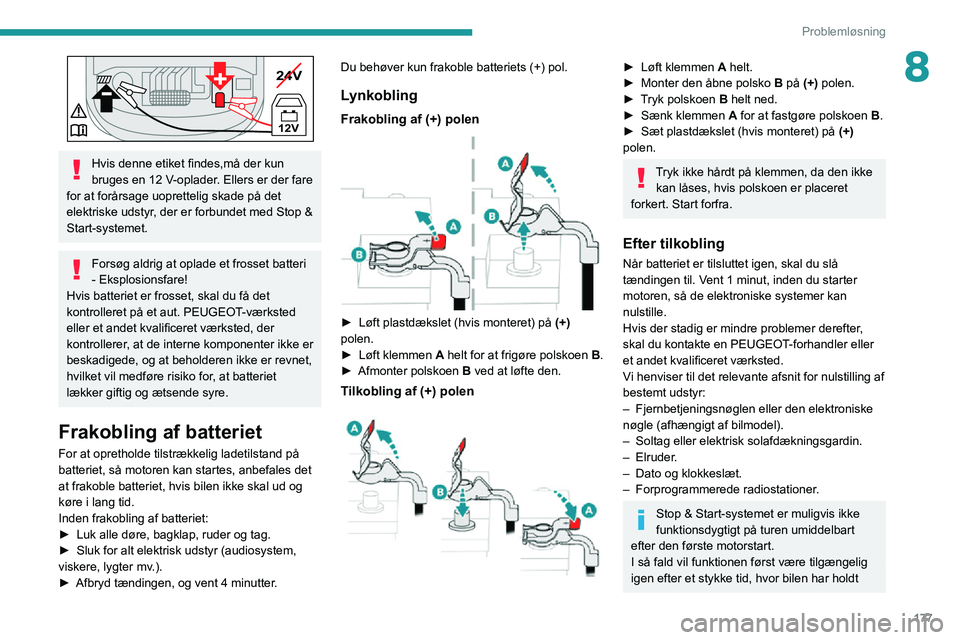

824V
12V
-+

Hvis denne etiket findes,må der kun bruges en 12 V-oplader. Ellers er der fare for at forårsage uoprettelig skade på det
elektriske udstyr, der er forbundet med Stop &
Start-systemet.
Forsøg aldrig at oplade et frosset batteri
- Eksplosionsfare!
Hvis batteriet er frosset, skal du få det
kontrolleret på et aut. PEUGEOT-værksted
eller et andet kvalificeret værksted, der
kontrollerer, at de interne komponenter ikke er
beskadigede, og at beholderen ikke er revnet,
hvilket vil medføre risiko for, at batteriet
lækker giftig og ætsende syre.
Frakobling af batteriet
For at opretholde tilstrækkelig ladetilstand på
batteriet, så motoren kan startes, anbefales det
at frakoble batteriet, hvis bilen ikke skal ud og
køre i lang tid.
Inden frakobling af batteriet:
► Luk alle døre, bagklap, ruder og tag.► Sluk for alt elektrisk udstyr (audiosystem, viskere, lygter mv.).► Afbryd tændingen, og vent 4 minutter .
Du behøver kun frakoble batteriets (+) pol.
Lynkobling
Frakobling af (+) polen

► Løft plastdækslet (hvis monteret) på (+)
polen.
► Løft klemmen A helt for at frigøre polskoen B.► Afmonter polskoen B ved at løfte den.
Tilkobling af (+) polen

► Løft klemmen A helt.► Monter den åbne polsko B på (+) polen.► Tryk polskoen B helt ned.► Sænk klemmen A for at fastgøre polskoen B.► Sæt plastdækslet (hvis monteret) på (+)
polen.
Tryk ikke hårdt på klemmen, da den ikke kan låses, hvis polskoen er placeret
forkert. Start forfra.
Efter tilkobling
Når batteriet er tilsluttet igen, skal du slå
tændingen til. Vent 1 minut, inden du starter
motoren, så de elektroniske systemer kan
nulstille.
Hvis der stadig er mindre problemer derefter,
skal du kontakte en PEUGEOT-forhandler eller
et andet kvalificeret værksted.
Vi henviser til det relevante afsnit for nulstilling af
bestemt udstyr:
– Fjernbetjeningsnøglen eller den elektroniske nøgle (afhængigt af bilmodel).
– Soltag eller elektrisk solafdækningsgardin.– Elruder.– Dato og klokkeslæt.– Forprogrammerede radiostationer .
Stop & Start-systemet er muligvis ikke
funktionsdygtigt på turen umiddelbart
efter den første motorstart.
I så fald vil funktionen først være tilgængelig
igen efter et stykke tid, hvor bilen har holdt

178
Problemløsning
Adgang til værktøj
Se det pågældende afsnit for yderligere
oplysninger om værktøjsættet.
Bugsering af bilen
Sådan får du adgang til det forreste skruegevind:

► Afhægt dækslet ved at trykke på det i venstre side.► Frigør dækslet mod højre, og træk det nedad.Bugsering:► Skru bugseringsøjet helt i.► Monter bugserstangen.► Skift til frigear.
Gøres dette ikke, kan man risikere
skader på visse komponenter (bremser,
gearkasse m.m.), samt at bremseassistenten
sætter ud, næste gang motoren startes.
stille. Varigheden afhænger af den omgivende
temperatur og af batteriets ladetilstand (op til
ca. 8 timer).
Bugsering af bilen
Generelle anbefalinger
Overhold den gældende lovgivning i det
land, hvor du kører.
Kontroller, at det trækkende køretøjs vægt er
højere end det bugserede køretøjs vægt.
Føreren skal blive ved rattet på det bugserede
køretøj og skal have et gyldigt kørekort.
Ved bugsering med alle fire hjul på jorden
skal der altid anvendes en bugserstang. Reb
og remme er ikke tilladt.
Det trækkende køretøj skal starte langsomt.
Ved bugsering med motoren slået fra fungerer
bremsesystemet og servostyringen ikke.
Tilkald vejhjælp til bugsering i disse
tilfælde:
– Motorstop på motorvej eller større veje.– Gearkassen kan ikke sættes i frigear , rattet kan ikke låses op, parkeringsbremsen kan
ikke deaktiveres.
– Når det ikke er muligt at bugsere en bil med automatgearkasse med motoren i gang.
– Bugsering med kun to hjul på jorden.– Biler med 4-hjulstræk.– Uden godkendt bugserstang mv.
Inden bilen bugseres er det vigtigt at
sætte den i frigear.
Se det pågældende afsnit for yderligere
oplysninger om Skift til frigear.
El-motor
En el-bil må aldrig anvendes til flytning
på vej.
Den må anvendes til eksempelvis at forlade
et nødspor.
Bugseringsbegrænsninger
Biltype
(motor/gearkasse)
gearkasse Forhjul på jorden
Baghjul på jordenLadvogn4 hjul på jorden med
bugserstang
Forbrændingsmotor/manuel








Forbrændingsmotor/
automatisk





Elektrisk





Ved fejl på batteriet eller den elektriske parkeringsbremse er det vig\
tigt at ringe til en autoriseret vejhjælpstjeneste med ladvogn (undtagen ve\
d
manuel gearkasse).
