PEUGEOT 2008 2020 Instructieboekje (in Dutch)

189
In geval van pech
8Zekeringnr.Stroomsterkte
(A) Functies
F1 10 AElektrochromatische binnenspiegel
F3 5 ADraadloze smartphonelader.
F4 15 AClaxon.
F5 20 ARuitensproeierpomp.
F6 20 ARuitensproeierpomp.
F7 5 AUSB-aansluitingen achter.
F8 20 ARuitenwisser achter.
F10 30 AVergrendelen/ontgrendelen.
F 11 30 AVergrendelen/ontgrendelen.
F14 5 ANoodoproep en pechhulpoproep - alarm.
F24 5 A7 inch touchscreen.
F27 5 AAlarm (montage in de werkplaats).
F29 20 A10 inch touchscreen.
F31 of F32 15 AAansteker / 12V-aansluiting.
Bovenste zekeringkast

190
In geval van pech
Zekeringentabel

Zekeringnr.Stroomsterkte
(A) Functies
F16 20 AVoorruitverwarming.
F18 10 AGrootlicht (halogeen) rechts.
F19 10 AGrootlicht (halogeen) links.
F29 40 ARuitenwissers vóór.
12V-accu
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels of voor het laden van een lege accu.
Zekeringnr. Stroomsterkte
(A) Functies
F1 40 AAchterruitverwarming.
F2 10 AVerwarmde buitenspiegels.
F3 30 AElektrisch bedienbare ruiten met eentrapsbediening vóór.
F4 20 AAfstelling buitenspiegels - Inklapbare buitenspiegels.
F5 30 AElektrische ruitbediening met eentrapsbediening achter.
F6 15 AZonnedak.
F10 30 AStoelverwarming vóór.
Zekeringkast in de
motorruimte
De zekeringkast bevindt zich onder de motorkap,
naast de accu.
Toegang tot de zekeringen

► Maak de twee vergrendelingen A los.► Verwijder het deksel.
► Vervang de zekering.► Sluit het deksel na het vervangen van de zekering zorgvuldig en zet de twee
vergrendelingen A vast voor een goede
afdichting van de zekeringkast.

191
In geval van pech
8Zekeringentabel

Zekeringnr.Stroomsterkte
(A) Functies
F16 20 AVoorruitverwarming.
F18 10 AGrootlicht (halogeen) rechts.
F19 10 AGrootlicht (halogeen) links.
F29 40 ARuitenwissers vóór.
12V-accu
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels of voor het laden van een lege accu.
Loodstartaccu's
Deze accu's bevatten schadelijke
stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever lege batterijen van de
afstandsbediening en accu's in bij een
speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu uitvoert.
Voer handelingen aan de accu uitsluitend uit
in een goed geventileerde ruimte, ver van
open vuur of vonken veroorzakende bronnen,
om elk risico van brand of explosie uit te
sluiten.
Was na afloop uw handen.

192
In geval van pech
► Sluit het andere uiteinde van de groene of zwarte kabel aan op het massapunt C.► Start de motor van de auto met de hulpaccu en laat deze enkele minuten draaien.► Start de auto met de lege accu en laat de motor draaien.
Als de motor niet direct start, zet dan het contact
af en wacht even voordat u een nieuwe poging
doet.
► Wacht totdat de motor stationair draait.► Maak de startkabels vervolgens in
omgekeerde volgorde los.
► Breng het kunststof kapje aan op de pluspool (+), als uw auto hiermee is uitgerust.► Laat de motor minimaal 30 minuten draaien, terwijl de auto stilstaat, om de accu voldoende
op te laden.
Wanneer u meteen gaat rijden zonder
dat de auto voldoende is opgeladen,
kunnen sommige functies mogelijk niet goed
werken.
Het aanduwen van de auto om de motor
te starten is bij een auto met een
automatische transmissie niet toegestaan.
Laden met behulp van een
acculader
Voor een optimale levensduur van de accu is het
noodzakelijk om ervoor te zorgen dat de accu
voldoende is opgeladen.

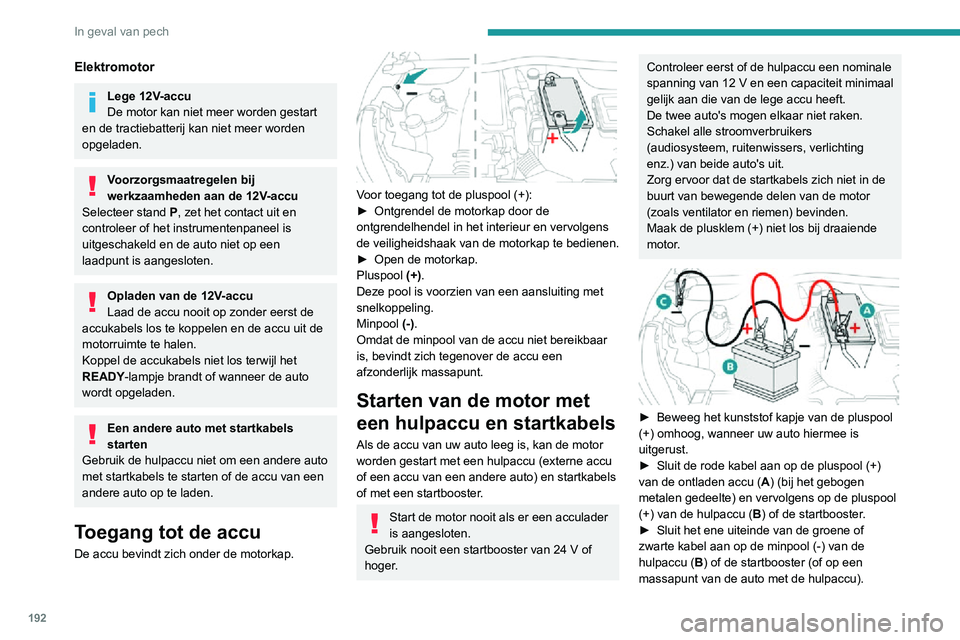

Elektromotor
Lege 12V-accu
De motor kan niet meer worden gestart
en de tractiebatterij kan niet meer worden
opgeladen.
Voorzorgsmaatregelen bij
werkzaamheden aan de 12V-accu
Selecteer stand P, zet het contact uit en
controleer of het instrumentenpaneel is
uitgeschakeld en de auto niet op een
laadpunt is aangesloten.
Opladen van de 12V-accu
Laad de accu nooit op zonder eerst de
accukabels los te koppelen en de accu uit de
motorruimte te halen.
Koppel de accukabels niet los terwijl het
READY-lampje brandt of wanneer de auto
wordt opgeladen.
Een andere auto met startkabels
starten
Gebruik de hulpaccu niet om een andere auto
met startkabels te starten of de accu van een
andere auto op te laden.
Toegang tot de accu
De accu bevindt zich onder de motorkap.

Voor toegang tot de pluspool (+):► Ontgrendel de motorkap door de ontgrendelhendel in het interieur en vervolgens
de veiligheidshaak van de motorkap te bedienen.
► Open de motorkap.Pluspool (+).
Deze pool is voorzien van een aansluiting met
snelkoppeling.
Minpool (-).
Omdat de minpool van de accu niet bereikbaar
is, bevindt zich tegenover de accu een
afzonderlijk massapunt.
Starten van de motor met
een hulpaccu en startkabels
Als de accu van uw auto leeg is, kan de motor
worden gestart met een hulpaccu (externe accu
of een accu van een andere auto) en startkabels
of met een startbooster.
Start de motor nooit als er een acculader
is aangesloten.
Gebruik nooit een startbooster van 24 V of hoger.
Controleer eerst of de hulpaccu een nominale spanning van 12 V en een capaciteit minimaal gelijk aan die van de lege accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
enz.) van beide auto's uit.
Zorg ervoor dat de startkabels zich niet in de
buurt van bewegende delen van de motor
(zoals ventilator en riemen) bevinden.
Maak de plusklem (+) niet los bij draaiende
motor.


► Beweeg het kunststof kapje van de pluspool (+) omhoog, wanneer uw auto hiermee is
uitgerust.
► Sluit de rode kabel aan op de pluspool (+) van de ontladen accu ( A) (bij het gebogen
metalen gedeelte) en vervolgens op de pluspool
(+) van de hulpaccu ( B) of de startbooster.
► Sluit het ene uiteinde van de groene of zwarte kabel aan op de minpool (-) van de
hulpaccu (B) of de startbooster (of op een
massapunt van de auto met de hulpaccu).

193
In geval van pech
8► Sluit het andere uiteinde van de groene of zwarte kabel aan op het massapunt C.► Start de motor van de auto met de hulpaccu en laat deze enkele minuten draaien.► Start de auto met de lege accu en laat de motor draaien.
Als de motor niet direct start, zet dan het contact
af en wacht even voordat u een nieuwe poging
doet.
► Wacht totdat de motor stationair draait.► Maak de startkabels vervolgens in
omgekeerde volgorde los.
► Breng het kunststof kapje aan op de pluspool (+), als uw auto hiermee is uitgerust.► Laat de motor minimaal 30 minuten draaien, terwijl de auto stilstaat, om de accu voldoende
op te laden.
Wanneer u meteen gaat rijden zonder
dat de auto voldoende is opgeladen,
kunnen sommige functies mogelijk niet goed
werken.
Het aanduwen van de auto om de motor
te starten is bij een auto met een
automatische transmissie niet toegestaan.
Laden met behulp van een
acculader
Voor een optimale levensduur van de accu is het
noodzakelijk om ervoor te zorgen dat de accu
voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
– Als de auto vooral voor korte ritten wordt gebruikt.– Als de auto meerdere weken niet wordt gebruikt.
Neem contact op met een PEUGEOT-dealer of
een gekwalificeerde werkplaats.
Als u de accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een
lader die geschikt is voor loodaccu's en die
een nominale spanning van 12 V heeft.
Volg de aanwijzingen van de fabrikant
van de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld.
► Schakel het contact uit.
► Schakel alle stroomverbruikers uit (audiosysteem, ruitenwissers, verlichting enz.).

► Schakel om gevaarlijke vonken te voorkomen de lader B uit alvorens de kabels op de accu aan
te sluiten.
► Controleer of de kabels van de lader in goede staat zijn.► Beweeg het kunststof kapje van de pluspool (+) omhoog, wanneer uw auto hiermee is
uitgerust.
► Sluit de kabels van lader B als volgt aan:• de rode pluskabel (+) op de pluspool (+) van de accu A,• de zwarte minkabel (-) op het massapunt C
van de auto.
► Zet na afloop van het laden eerst acculader B
uit voordat u de kabels loskoppelt van accu A.

24V
12V
-+

Als deze sticker is aangebracht, mag er uitsluitend een 12 V-lader worden gebruikt. Anders kunnen elektrische

194
In geval van pech
Tijdens de rit die volgt op het de eerste
keer starten van de motor na het
aansluiten van de accukabels, werkt het Stop
& Start-systeem mogelijk niet.
Het systeem werkt dan pas weer als de auto
langere tijd heeft stilgestaan; hoe lang dat is,
is afhankelijk van de buitentemperatuur en de
laadtoestand van de accu (maximaal 8 uur).
Slepen van de auto
Algemene aanwijzingen
Houd u aan de ter plaatse geldende
regelgeving.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
onderdelen van het Stop & Start-systeem
onherstelbaar beschadigd raken.
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
Loskoppelen van de accu
Als u de auto gedurende langere tijd niet
gaat gebruiken, koppel dan de accu los. Op
deze manier blijft het laadniveau van de accu
voldoende om de motor weer te kunnen starten.
Voer de volgende handelingen uit alvorens de
accu los te koppelen:
► Sluit alle te openen carrosseriedelen (portieren, achterklep, ruiten, dak).► Schakel alle stroomverbruikers (autoradio,
ruitenwissers, verlichting, enz.) uit.► Zet het contact af en wacht 4 minuten.U hoeft slechts de klem van de pluspool (+) los
te nemen.
Accupoolklem met snelsluiting
Loskoppelen van de plusklem (+)

► Beweeg de kunststof afdekkap (indien aanwezig) op de pluspool (+) omhoog.► Trek hendel A zo ver mogelijk omhoog om
accupoolklem B te ontgrendelen.
► Beweeg accupoolklem B omhoog om hem te
verwijderen.
Weer aansluiten van de plusklem (+)

► Trek hendel A zo ver mogelijk omhoog.► Plaats de geopende accupoolklem B op de
pluspool (+).
► Druk accupoolklem B volledig omlaag.► Beweeg hendel A omlaag om de
accupoolklem B te vergrendelen.
► Beweeg de kunststof afdekkap (indien aanwezig) op de pluspool (+) omlaag.
Forceer de hendel niet, aangezien de
accupoolklem niet kan worden
vergrendeld als deze niet correct is geplaatst;
herhaal de procedure.
Na het aansluiten van de kabels
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan
contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats.
Aan de hand van het desbetreffende hoofdstuk
moet u bepaalde uitrustingselementen resetten:
– Afstandsbediening of elektronische sleutel (afhankelijk van de uitvoering).– Schuif-/kanteldak en elektrisch zonnescherm.– Elektrische ruitbediening.– Datum en tijd.– Voorkeuzezenders.

195
In geval van pech
8Tijdens de rit die volgt op het de eerste keer starten van de motor na het
aansluiten van de accukabels, werkt het Stop
& Start-systeem mogelijk niet.
Het systeem werkt dan pas weer als de auto
langere tijd heeft stilgestaan; hoe lang dat is,
is afhankelijk van de buitentemperatuur en de
laadtoestand van de accu (maximaal 8 uur).
Slepen van de auto
Algemene aanwijzingen
Houd u aan de ter plaatse geldende
regelgeving.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon
moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
kabels, touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Als de auto wordt gesleept met
uitgeschakelde motor, werken ook de rem- en
stuurbekrachtiging niet.
Neem contact op met een
professioneel bergingsbedrijf:
– Als de auto is gestrand op de autosnelweg of autoweg.– Als het niet mogelijk is de versnellingsbak in de neutraalstand te zetten, het stuurslot te
ontgrendelen of de parkeerrem vrij te zetten.
– Als het bij een auto met automatische transmissie niet mogelijk is om deze te slepen
met draaiende motor.
– Bij het slepen met slechts twee wielen op de grond.– Bij auto's met vierwielaandrijving.– Bij het ontbreken van een goedgekeurde sleepstang.
De auto moet in de vrijloop worden gezet
voordat de auto wordt gesleept.
Zie het desbetreffende hoofdstuk voor meer
informatie over de vrijloop.
Elektromotor
Een elektrische auto mag nooit worden
gebruikt voor het slepen van andere auto's.
De auto kan wel worden gebruikt om
bijvoorbeeld een andere auto uit een greppel
te trekken.
Beperkingen bij slepen
Type auto
(motor / versnellingsbak)
versnellingsbak Voorwielen op de grond
Achterwielen op de grondDieplader4 wielen op de grond met
sleepstang
Interne verbranding /
Handmatig








Interne verbranding /
Automaat

196
In geval van pech
Beperkingen bij slepen
Type auto
(motor / versnellingsbak)
versnellingsbak Voorwielen op de grond
Achterwielen op de grondDieplader4 wielen op de grond met
sleepstang
Elektrisch






Bij een storing in de accu of elektrische parkeerrem is het essentieel d\
at u contact opneemt met een professioneel bedrijf met een dieplader voor
berging (zonder handgeschakelde versnellingsbak).
Toegang tot het
gereedschap
Raadpleeg de desbetreffende rubriek voor
meer informatie over de toegang tot de
gereedschapsset
.
Slepen van de auto
Toegang tot de sleepoogaansluiting aan de
voorzijde:

► Maak het afdekplaatje los door op het linker gedeelte te drukken.► Verwijder het afdekplaatje door het naar rechts en vervolgens omlaag te bewegen.
Voor het slepen van uw auto:
► Draai het sleepoog vast tot de aanslag.► Bevestig de sleepstang.► Zet de versnellingsbak in de neutraalstand.
Wanneer deze instructie niet wordt
nageleefd, kunnen bepaalde onderdelen
(rem, transmissie, enz.) beschadigd raken en
kan het zijn dat de rembekrachtiging niet
werkt wanneer de motor een volgende keer
wordt gestart.
Automatische transmissie: sleep de auto nooit met de aangedreven wielen op de
grond terwijl de motor is afgezet.
► Ontgrendel het stuurwiel en zet de parkeerrem vrij.► Schakel de alarmknipperlichten van beide auto's in.► Rijd voorzichtig weg en houd zowel de snelheid als de af te leggen afstand beperkt.
Slepen van een andere auto
Toegang tot de sleepoogaansluiting aan de
achterzijde:

197
In geval van pech
8

► Maak het afdekplaatje los door op het rechter gedeelte te drukken.► Beweeg het afdekplaatje omlaag.Voor het slepen van een andere auto:► Draai het sleepoog vast tot de aanslag.► Bevestig de sleepstang.► Schakel de alarmknipperlichten van beide auto's in.► Rijd voorzichtig weg en houd zowel de snelheid als de af te leggen afstand beperkt.

198
Technische gegevens
Technische gegevens motoren en
aanhangergewichten
Motor
De technische gegevens van de motor van uw
auto staan vermeld op het kentekenbewijs en in
de commerciële documentatie.
Het maximumvermogen komt overeen
met de op de testbank gehomologeerde
waarde, onder de omstandigheden die zijn
vastgelegd in de Europese regelgeving
(richtlijn 1999/99/EG).
Raadpleeg voor meer informatie het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Gewichten en
aanhangergewichten
De gewichten en aanhangergewichten van de
auto staan vermeld op het kentekenbewijs van
uw auto en in de commerciële documentatie.
U vindt deze waarden ook op het
constructeursplaatje.
Raadpleeg voor meer informatie het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Het maximaal toegestane treingewicht (GTW) en
de aanhangergewichten gelden tot een hoogte
van maximaal 1000 meter. Het opgegeven
aanhangergewicht dient voor elke extra 1000
meter met 10% te worden verminderd.
De aanbevolen kogeldruk is het gewicht dat op
de trekhaakkogel mag rusten.
Bij hoge buitentemperaturen kunnen de
prestaties van de auto worden beperkt
om de motor te beschermen. Als de
buitentemperatuur meer dan 37°C bedraagt,
moet het aanhangergewicht worden verlaagd.
Het trekken van een aanhanger kan ook
bij een licht beladen auto een negatieve
invloed op de wegligging hebben.
De remweg neemt toe als de auto een
aanhanger trekt.
Rijd bij het trekken van een aanhanger nooit
sneller dan 100 km/h (houd u aan de ter plaatse geldende regels).
Motoren en aanhangergewichten - benzine
Motoren 1.2 PureTech 100
S&S 1.2 PureTech 130
1.2 PureTech 130 S&S
Versnellingsbak/transmissie BVM6
(Handgeschakeld, 6 versnellingen) EAT6
Automatisch, 6 versnellingen) BVM6
(Handgeschakeld, 6 versnellingen) EAT8
Automatisch, 8 versnellingen)
Codes EB2ADTD MB6 STTEB2ADTSM AT6IIIEB2ADTS MB6 STT EB2ADTS ATN8 STT
Modelcodes:
UR... HNKK
HNLW HNSKHNSS
Cilinderinhoud (cc) 1.1991.1991.1991.199
Max. vermogen: EC-standaard (kW) 75969696
Brandstof LoodvrijLoodvrijLoodvrijLoodvrij
Aanhanger geremd (binnen max. toelaatbaar
treingewicht) (kg)
helling max. 10 % of 12 % 1.200
5001.200 1.200
Aanhanger ongeremd (kg) 630500633640
Maximale kogeldruk (kg) 48484848
