PEUGEOT 2008 2020 Návod na použití (in Czech)

9
Palubní systémy
1Přístrojová deska s LCD
displejem
Ukazatele

1.Analogový rychloměr (km/h nebo mi/h)
2. Displej LCD
3. Otáčkoměr (× 1000
ot./min.), stupnice podle
motoru (zážehového nebo vznětového)
Displej LCD

1. Nastavení tempomatu / omezovače rychlosti
2. Digitální rychloměr (km/h nebo mi/h)
3. Vybraný režim jízdy 4.
Doporučení přeřazení převodového stupně
Pozice voliče a převodový stupeň u
automatické převodovky
5. Palivoměr
6. Ukazatel hladiny motorového oleje (podle
motoru)
Ukazatel údržby vozidla, poté celkový
ukazatel ujeté vzdálenosti (km nebo míle)
Tyto funkce se postupně zobrazují po zapnutí
zapalování.
7. Palubní počítač
Přístrojová deska s
maticovým displejem
Ukazatele



1. Ukazatel teploty chladicí kapaliny (zážehový
nebo vznětový motor)
Indikátor spotřeby teplotního komfortu
(elektromotor)
2. Analogový rychloměr (km/h nebo mi/h) 3.
Maticový displej
4. Otáčkoměr (x 1000 ot./min.), stupnice podle
motoru (zážehového nebo vznětového)
Indikátor výkonu (elektromotor)
5. Palivoměr (zážehový nebo vznětový motor)
Indikátor úrovně nabití (elektromotor)
Maticový displej



1. Nastavení tempomatu / omezovače rychlosti
Zobrazení značek nejvyšší povolené rychlosti

10
Palubní systémy
• dočasně zobrazované stavové či výstražné
zprávy.
Volitelné údaje
V závislosti na zvoleném režimu zobrazení
a aktivních funkcích se mohou zobrazit další
údaje:
– otáčkoměr (zážehový či vznětový motor),
– palubní počítač,
– funkce jízdních asistentů,
– omezovač rychlosti nebo tempomat,
– aktuálně přehrávaná média,
– navigační pokyny,
– analogový rychloměr,
– údaje motoru (akcelerometry, měřiče výkonu,
boost, točivý moment) v režimu Sport,
– tok energie (elektromotor).
Přizpůsobení přístrojové
desky
V závislosti na verzi může být vzhled přístrojové
desky přizpůsobitelný (barvy a/nebo režim
zobrazení).
Jednotky a jazyk zobrazení
Tyto položky závisejí na nastavení
dotykové obrazovky.
Při cestování do zahraničí musí být rychlost
jízdy zobrazena v oficiálních jednotkách dané
země (km a km/h nebo míle a mph).
2. Indikátor přeřazení (šipka a doporučený
převodový stupeň)
Poloha voliče a převodový stupeň u
automatické převodovky (zážehový či
vznětový motor)
Poloha volicí páky (elektromotor)
3. Digitální rychloměr (km/h nebo mi/h)
Zobrazení jízdních asistentů
Údaje palubního počítače
Tok energie / stav nabití vozidla
(elektromotor)
4. Ukazatel údržby, pak počitadlo celkové ujeté
vzdálenosti (km nebo míle)
Zbývající dojezdová vzdálenost
(elektromotor)
Když je zapnuto zapalování, zobrazují se tyto
funkce postupně.
Zvolený jízdní režim (jiný než „ normální“
režim)
Digitální přístrojová deska
Tuto digitální přístrojovou desku s 3D
průhledovým displejem je možné přizpůsobit.
V závislosti na vybraném režimu zobrazení
mohou být některé informace skryty nebo
zobrazeny odlišně.
Příklad režimu zobrazení DIALS:




1. Palivoměr (zážehový nebo vznětový motor)
Indikátor úrovně nabití (elektromotor)
2. Zbývající dojezdová vzdálenost (km nebo
míle)
3. Nastavení tempomatu / omezovače rychlosti
Zobrazení značek nejvyšší povolené rychlosti
4. Digitální rychloměr (km/h nebo mph)
5. Celkové počitadlo ujeté vzdálenosti (km nebo
míle)
6. Otáčkoměr (x 1
000 ot./min.) (zážehový nebo
vznětový motor)
Indikátor výkonu (elektromotor)
7. Indikátor přeřazení (šipka a doporučený
převodový stupeň)
Pozice voliče a převodový stupeň u
automatické převodovky (zážehový nebo
vznětový motor)
Poloha volicí páky (elektromotor)
Vybraný režim jízdy (jiný než Normální)
8. Ukazatel teploty chladicí kapaliny (°C)
(zážehový nebo vznětový motor) 9.
Analogový rychloměr (km/h nebo mi/h)
(zážehový nebo vznětový motor)
Zobrazení
Některé kontrolky mají pevné místo, jiné jsou
pohyblivé.
Pro určité funkce, které mají jednu kontrolku pro
signalizaci činnosti a druhou pro deaktivaci, je
vyčleněno pouze jedno místo.
Trvalé údaje
Ve standardním zobrazení přístrojová deska
ukazuje:
–

na pevných místech:
•


informace související s převodovkou a
indikátorem přeřazení (zážehový či vznětový
motor),
•


informace související s pozicí volicí páky
(elektromotor),
•


palivoměr (zážehový či vznětový motor),
•


dojezdová vzdálenost (zážehový či vznětový
motor),
•


ukazatel teploty chladicí kapaliny (zážehový
či vznětový motor),
•


ukazatel stavu nabití a dojezdové
vzdálenosti (elektromotor),
•


indikátor výkonu (elektromotor),
•


jízdní režim,
–


na různých místech:
•


digitální rychloměr
,
•

počitadlo celkové ujeté vzdálenosti,

11
Palubní systémy

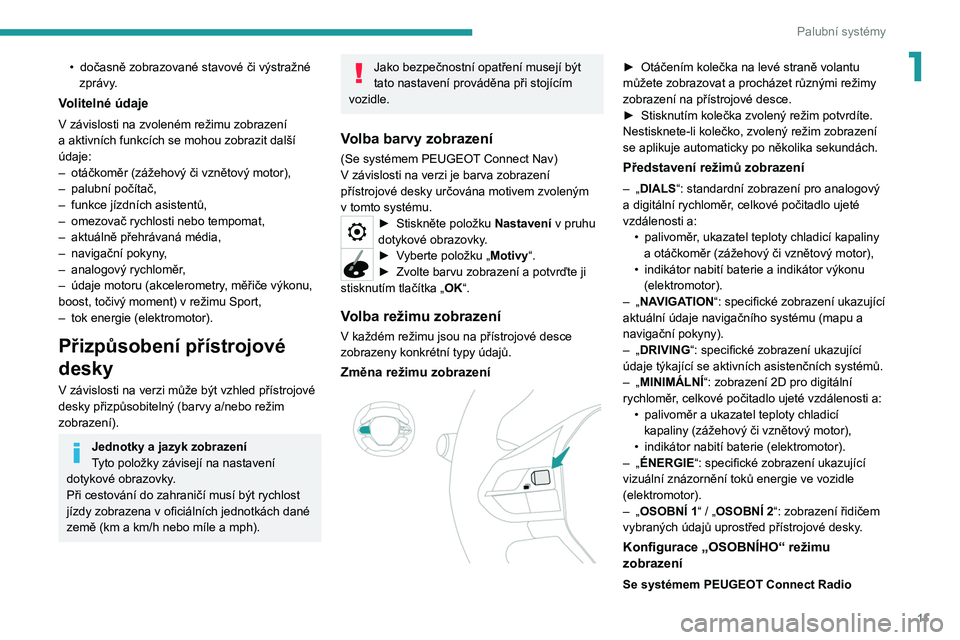

1• dočasně zobrazované stavové či výstražné
zprávy .
Volitelné údaje
V závislosti na zvoleném režimu zobrazení
a aktivních funkcích se mohou zobrazit další
údaje:
–

otáčkoměr (zážehový či vznětový motor),
–


palubní počítač,
–


funkce jízdních asistentů,
–


omezovač rychlosti nebo tempomat,
–


aktuálně přehrávaná média,
–


navigační pokyny
,
–

analogový rychloměr
,
–

údaje motoru (akcelerometry
, měřiče výkonu,
boost, točivý moment) v
režimu Sport,
–

tok energie (elektromotor).
Přizpůsobení přístrojové
desky
V závislosti na verzi může být vzhled přístrojové
desky přizpůsobitelný (barvy a/nebo režim
zobrazení).
Jednotky a jazyk zobrazení
Tyto položky závisejí na nastavení
dotykové obrazovky.
Při cestování do zahraničí musí být rychlost
jízdy zobrazena v
oficiálních jednotkách dané
země (km a km/h nebo míle a mph).
Jako bezpečnostní opatření musejí být
tato nastavení prováděna při stojícím
vozidle.
Volba barvy zobrazení
(Se systémem PEUGEOT Connect Nav)
V závislosti na verzi je barva zobrazení
přístrojové desky určována motivem zvoleným
v
tomto systému.
► Stiskněte položku Nastavení v pruhu
dotykové obrazovky.
► Vyberte položku „Motivy“.
► Zvolte barvu zobrazení a potvrďte ji
stisknutím tlačítka „
OK“.
Volba režimu zobrazení
V každém režimu jsou na přístrojové desce
zobrazeny konkrétní typy údajů.
Změna režimu zobrazení

► Otáčením kolečka na levé straně volantu
můžete zobrazovat a procházet různými režimy
zobrazení na přístrojové desce.
►

Stisknutím kolečka zvolený režim potvrdíte.
Nestisknete-li kolečko, zvolený režim zobrazení
se aplikuje automaticky po několika sekundách.
Představení režimů zobrazení
– „ DIALS“: standardní zobrazení pro analogový
a digitální rychloměr, celkové počitadlo ujeté
vzdálenosti a: •

palivoměr
, ukazatel teploty chladicí kapaliny
a otáčkoměr (zážehový či vznětový motor),
•

indikátor nabití baterie a indikátor výkonu
(elektromotor).
–


„
NAVIGATION“: specifické zobrazení ukazující
aktuální údaje navigačního systému (mapu a
navigační pokyny).
–

„
DRIVING“: specifické zobrazení ukazující
údaje týkající se aktivních asistenčních systémů.
–

„
MINIMÁLNÍ“: zobrazení 2D pro digitální
rychloměr, celkové počitadlo ujeté vzdálenosti a: •

palivoměr a ukazatel teploty chladicí
kapaliny (zážehový či vznětový motor),
•


indikátor nabití baterie (elektromotor).
–


„
ÉNERGIE“: specifické zobrazení ukazující
vizuální znázornění toků energie ve vozidle
(elektromotor).
–

„
OSOBNÍ 1“ / „OSOBNÍ
2“: zobrazení řidičem
vybraných údajů uprostřed přístrojové desky.
Konfigurace „OSOBNÍHO“ režimu
zobrazení
Se systémem PEUGEOT Connect Radio

12
Palubní systémy

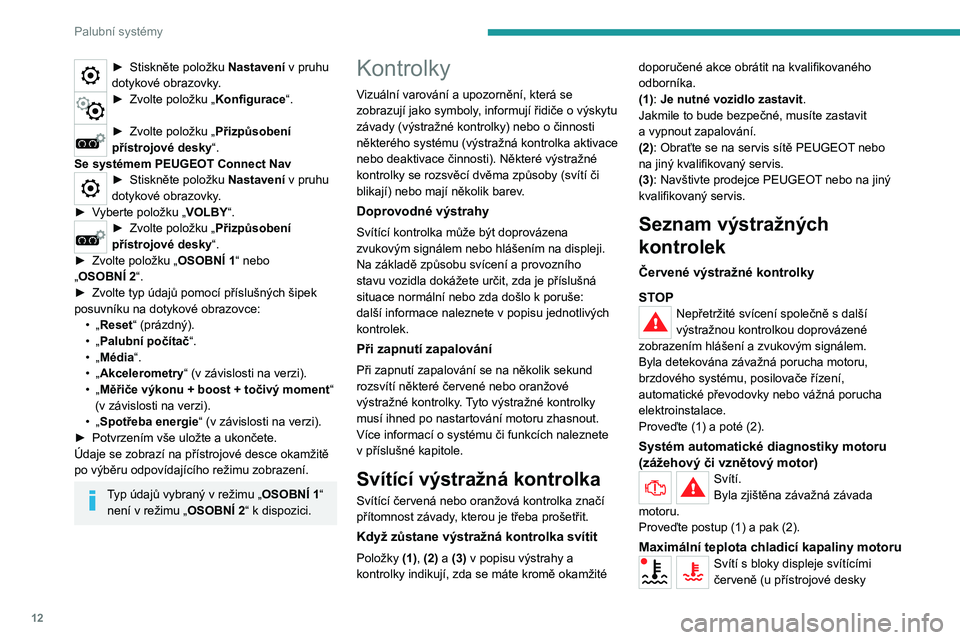

► Stiskněte položku Nastavení v pruhu
dotykové obrazovky.
► Zvolte položku „ Konfigurace“.
► Zvolte položku „Přizpůsobení
přístrojové desky“.
Se systémem PEUGEOT Connect Nav
► Stiskněte položku Nastavení v pruhu
dotykové obrazovky.
►

V

yberte položku „ VOLBY“.
► Zvolte položku „ Přizpůsobení
přístrojové desky“.
►

Zvolte položku „ OSOBNÍ

1“ nebo
„OSOBNÍ
2“.
►

Zvolte typ údajů pomocí příslušných šipek
posuvníku na dotykové obrazovce: •


„

Reset “ (prázdný).
•

„

Palubní počítač “.
•

„

Média“.
•

„

Akcelerometry “ (v
závislosti na verzi).
•

„

Měřiče výkonu + boost + točivý moment “
(v

závislosti na verzi).
•

„

Spotřeba energie“ (v závislosti na verzi).
►

Potvrzením vše uložte a ukončete.
Údaje se zobrazí na přístrojové desce okamžitě
po výběru odpovídajícího režimu zobrazení.
Typ údajů vybraný v režimu „ OSOBNÍ 1“
není v režimu „OSOBNÍ 2“ k dispozici.
Kontrolky
Vizuální varování a upozornění, která se
zobrazují jako symboly, informují řidiče o výskytu
závady (výstražné kontrolky) nebo o
činnosti
některého systému (výstražná kontrolka aktivace
nebo deaktivace činnosti). Některé výstražné
kontrolky se rozsvěcí dvěma způsoby (svítí či
blikají) nebo mají několik barev.
Doprovodné výstrahy
Svítící kontrolka může být doprovázena
zvukovým signálem nebo hlášením na displeji.
Na základě způsobu svícení a
provozního
stavu vozidla dokážete určit, zda je příslušná
situace normální nebo zda došlo k
poruše:
další informace naleznete v
popisu jednotlivých
kontrolek.
Při zapnutí zapalování
Při zapnutí zapalování se na několik sekund
rozsvítí některé červené nebo oranžové
výstražné kontrolky. Tyto výstražné kontrolky
musí ihned po nastartování motoru zhasnout.
Více informací o
systému či funkcích naleznete
v
příslušné kapitole.
Svítící výstražná kontrolka
Svítící červená nebo oranžová kontrolka značí
přítomnost závady, kterou je třeba prošetřit.
Když zůstane výstražná kontrolka svítit
Položky (1), (2) a (3) v popisu výstrahy a
kontrolky indikují, zda se máte kromě okamžité doporučené akce obrátit na kvalifikovaného
odborníka.
(1): Je nutné vozidlo zastavit
.
Jakmile to bude bezpečné, musíte zastavit
a vypnout zapalování.
(2): Obraťte se na servis sítě PEUGEOT nebo
na jiný kvalifikovaný servis.
(3): Navštivte prodejce PEUGEOT nebo na jiný
kvalifikovaný servis.
Seznam výstražných
kontrolek
Červené výstražné kontrolky
STOP
Nepřetržité svícení společně s další
výstražnou kontrolkou doprovázené
zobrazením hlášení a
zvukovým signálem.
Byla detekována závažná porucha motoru,
brzdového systému, posilovače řízení,
automatické převodovky nebo vážná porucha
elektroinstalace.
Proveďte (1) a poté (2).
Systém automatické diagnostiky motoru
(zážehový či vznětový motor)
Svítí.
Byla zjištěna závažná závada
motoru.
Proveďte postup (1) a pak (2).
Maximální teplota chladicí kapaliny motoruSvítí s bloky displeje svítícími
červeně (u přístrojové desky

13
Palubní systémy

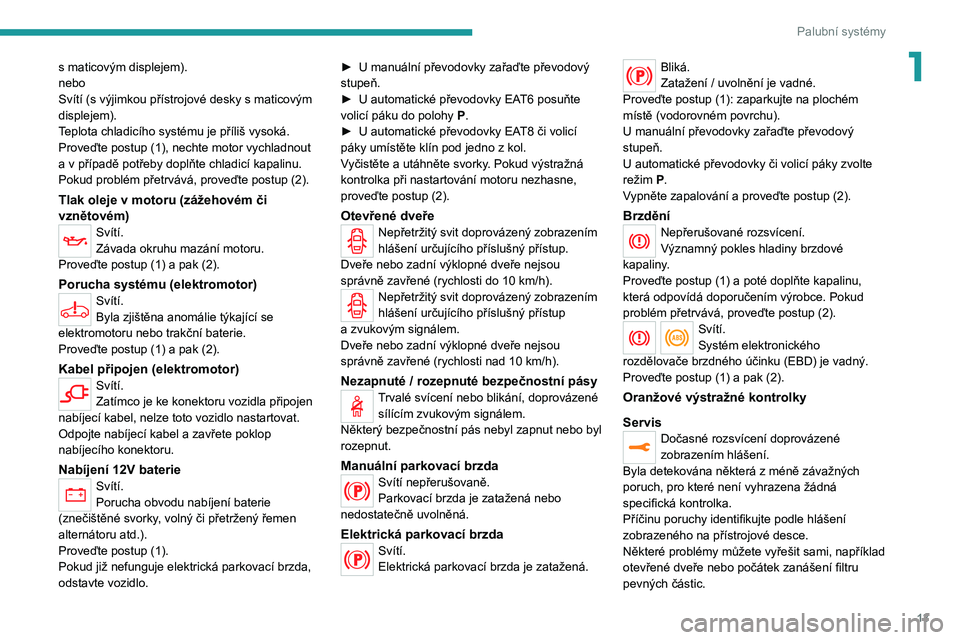

1s maticovým displejem).
nebo
Svítí (s
výjimkou přístrojové desky s maticovým
displejem).
Teplota chladicího systému je příliš vysoká.
Proveďte postup (1), nechte motor vychladnout
a v
případě potřeby doplňte chladicí kapalinu.
Pokud problém přetrvává, proveďte postup (2).
Tlak oleje v motoru (zážehovém či
vznětovém)
Svítí.
Závada okruhu mazání motoru.
Proveďte postup (1) a pak (2).
Porucha systému (elektromotor)Svítí.
Byla zjištěna anomálie týkající se
elektromotoru nebo trakční baterie.
Proveďte postup (1) a pak (2).
Kabel připojen (elektromotor)Svítí.
Zatímco je ke konektoru vozidla připojen
nabíjecí kabel, nelze toto vozidlo nastartovat.
Odpojte nabíjecí kabel a zavřete poklop
nabíjecího konektoru.
Nabíjení 12V baterieSvítí.
Porucha obvodu nabíjení baterie
(znečištěné svorky, volný či přetržený řemen
alternátoru atd.).
Proveďte postup (1).
Pokud již nefunguje elektrická parkovací brzda,
odstavte vozidlo. ►

U manuální převodovky zařaďte převodový
stupeň.
►

U automatické převodovky EA
T6 posuňte
volicí páku do polohy P.
►
U automatické převodovky EA
T8 či volicí
páky umístěte klín pod jedno z kol.
Vyčistěte a utáhněte svorky. Pokud výstražná
kontrolka při nastartování motoru nezhasne,
proveďte postup (2).
Otevřené dveřeNepřetržitý svit doprovázený zobrazením
hlášení určujícího příslušný přístup.
Dveře nebo zadní výklopné dveře nejsou
správně zavřené (rychlosti do 10 km/h).
Nepřetržitý svit doprovázený zobrazením
hlášení určujícího příslušný přístup
a

zvukovým signálem.
Dveře nebo zadní výklopné dveře nejsou
správně zavřené (rychlosti nad 10 km/h).
Nezapnuté / rozepnuté bezpečnostní pásyTrvalé svícení nebo blikání, doprovázené sílícím zvukovým signálem.
Některý bezpečnostní pás nebyl zapnut nebo byl
rozepnut.
Manuální parkovací brzdaSvítí nepřerušovaně.
Parkovací brzda je zatažená nebo
nedostatečně uvolněná.
Elektrická parkovací brzdaSvítí.
Elektrická parkovací brzda je zatažená.
Bliká.
Zatažení / uvolnění je vadné.
Proveďte postup (1): zaparkujte na plochém
místě (vodorovném povrchu).
U manuální převodovky zařaďte převodový
stupeň.
U automatické převodovky či volicí páky zvolte
režim P.
Vypněte zapalování a proveďte postup (2).
BrzděníNepřerušované rozsvícení.
Významný pokles hladiny brzdové
kapaliny.
Proveďte postup (1) a
poté doplňte kapalinu,
která odpovídá doporučením výrobce. Pokud
problém přetrvává, proveďte postup (2).
Svítí.
Systém elektronického
rozdělovače brzdného účinku (EBD) je vadný.
Proveďte postup (1) a pak (2).
Oranžové výstražné kontrolky
Servis
Dočasné rozsvícení doprovázené
zobrazením hlášení.
Byla detekována některá z
méně závažných
poruch, pro které není vyhrazena žádná
specifická kontrolka.
Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce.
Některé problémy můžete vyřešit sami, například
otevřené dveře nebo počátek zanášení filtru
pevných částic.

14
Palubní systémy

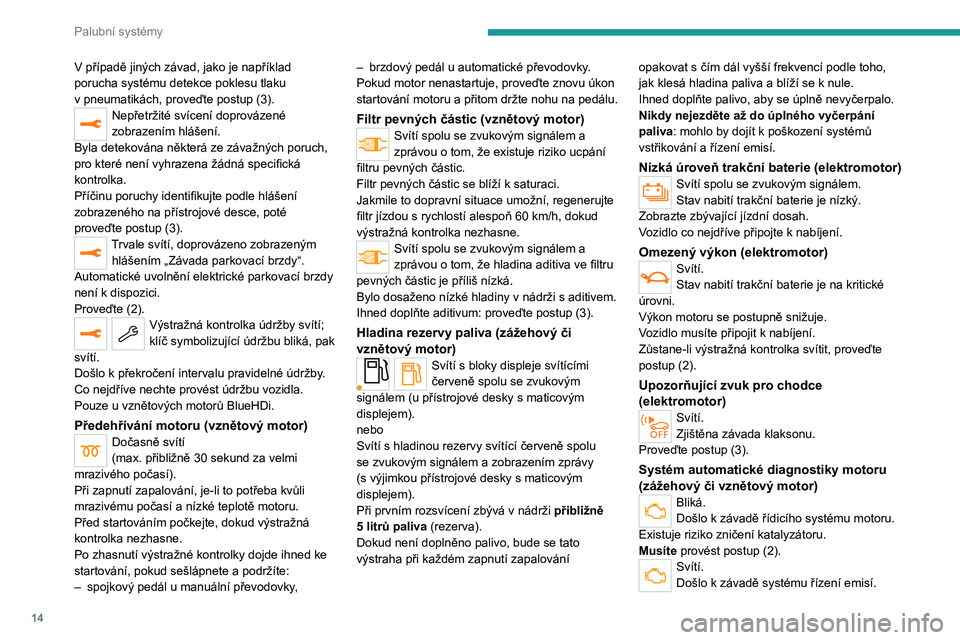

V případě jiných závad, jako je například
porucha systému detekce poklesu tlaku
v
pneumatikách, proveďte postup (3).
Nepřetržité svícení doprovázené
zobrazením hlášení.
Byla detekována některá ze závažných poruch,
pro které není vyhrazena žádná specifická
kontrolka.
Příčinu poruchy identifikujte podle hlášení
zobrazeného na přístrojové desce, poté
proveďte postup (3).
Trvale svítí, doprovázeno zobrazeným hlášením „Závada parkovací brzdy“.
Automatické uvolnění elektrické parkovací brzdy
není k dispozici.
Proveďte (2).
Výstražná kontrolka údržby svítí;
klíč symbolizující údržbu bliká, pak
svítí.
Došlo k

překročení intervalu pravidelné údržby.
Co nejdříve nechte provést údržbu vozidla.
Pouze u vznětových motorů BlueHDi.
Předehřívání motoru (vznětový motor)
Dočasně svítí
(max. přibližně 30 sekund za velmi
mrazivého počasí).
Při zapnutí zapalování, je-li to potřeba kvůli
mrazivému počasí a nízké teplotě motoru.
Před startováním počkejte, dokud výstražná
kontrolka nezhasne.
Po zhasnutí výstražné kontrolky dojde ihned ke
startování, pokud sešlápnete a podržíte:
–

spojkový pedál u manuální převodovky
,–

brzdový pedál u automatické převodovky
.
Pokud motor nenastartuje, proveďte znovu úkon
startování motoru a přitom držte nohu na pedálu.
Filtr pevných částic (vznětový motor)Svítí spolu se zvukovým signálem a
zprávou o tom, že existuje riziko ucpání
filtru pevných částic.
Filtr pevných částic se blíží k
saturaci.
Jakmile to dopravní situace umožní, regenerujte
filtr jízdou s
rychlostí alespoň 60 km/h, dokud
výstražná kontrolka nezhasne.
Svítí spolu se zvukovým signálem a
zprávou o tom, že hladina aditiva ve filtru
pevných částic je příliš nízká.
Bylo dosaženo nízké hladiny v
nádrži s aditivem.
Ihned doplňte aditivum: proveďte postup (3).
Hladina rezervy paliva (zážehový či
vznětový motor)
Svítí s bloky displeje svítícími
červeně spolu se zvukovým
signálem (u přístrojové desky s
maticovým
displejem).
nebo
Svítí s

hladinou rezervy svítící červeně spolu
se zvukovým signálem a zobrazením zprávy
(s

výjimkou přístrojové desky s maticovým
displejem).
Při prvním rozsvícení zbývá v
nádrži přibližně
5

litrů paliva (rezerva).
Dokud není doplněno palivo, bude se tato
výstraha při každém zapnutí zapalování opakovat s
čím dál vyšší frekvencí podle toho,
jak klesá hladina paliva a blíží se k nule.
Ihned doplňte palivo, aby se úplně nevyčerpalo.
Nikdy nejezděte až do úplného vyčerpání
paliva: mohlo by dojít k poškození systémů
vstřikování a řízení emisí.
Nízká úroveň trakční baterie (elektromotor)Svítí spolu se zvukovým signálem.
Stav nabití trakční baterie je nízký.
Zobrazte zbývající jízdní dosah.
Vozidlo co nejdříve připojte k
nabíjení.
Omezený výkon (elektromotor)Svítí.
Stav nabití trakční baterie je na kritické
úrovni.
Výkon motoru se postupně snižuje.
Vozidlo musíte připojit k
nabíjení.
Zůstane-li výstražná kontrolka svítit, proveďte
postup (2).
Upozorňující zvuk pro chodce
(elektromotor)
Svítí.
Zjištěna závada klaksonu.
Proveďte postup (3).
Systém automatické diagnostiky motoru
(zážehový či vznětový motor)
Bliká.
Došlo k závadě řídicího systému motoru.
Existuje riziko zničení katalyzátoru.
Musíte provést postup (2).
Svítí.
Došlo k závadě systému řízení emisí.

15
Palubní systémy

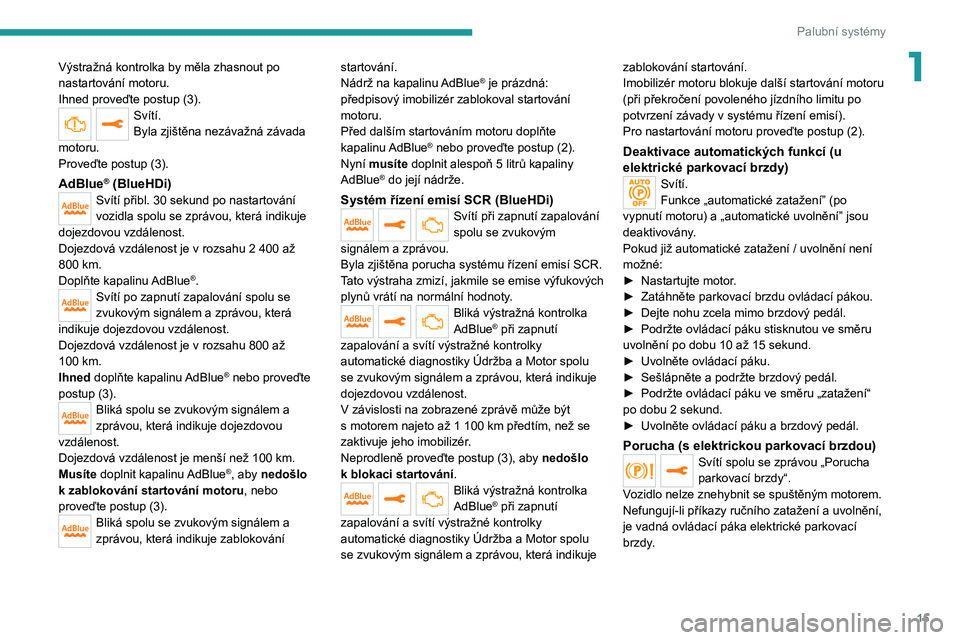

1Výstražná kontrolka by měla zhasnout po
nastartování motoru.
Ihned proveďte postup (3).
Svítí.
Byla zjištěna nezávažná závada
motoru.
Proveďte postup (3).
AdBlue® (BlueHDi)Svítí přibl. 30 sekund po nastartování
vozidla spolu se zprávou, která indikuje
dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 2 400 až
800

km.
Doplňte kapalinu AdBlue
®.Svítí po zapnutí zapalování spolu se
zvukovým signálem a zprávou, která
indikuje dojezdovou vzdálenost.
Dojezdová vzdálenost je v
rozsahu 800 až
100

km.
Ihned doplňte kapalinu AdBlue
® nebo proveďte
postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje dojezdovou
vzdálenost.
Dojezdová vzdálenost je menší než 100
km.
Musíte doplnit kapalinu AdBlue
®, aby nedošlo
k

zablokování startování motoru , nebo
proveďte postup (3).
Bliká spolu se zvukovým signálem a
zprávou, která indikuje zablokování startování.
Nádrž na kapalinu AdBlue
® je prázdná:
předpisový imobilizér zablokoval startování
motoru.
Před dalším startováním motoru doplňte
kapalinu AdBlue
® nebo proveďte postup (2).
Nyní musíte doplnit alespoň 5 litrů kapaliny
AdBlue
® do její nádrže.
Systém řízení emisí SCR (BlueHDi)Svítí při zapnutí zapalování
spolu se zvukovým
signálem a zprávou.
Byla zjištěna porucha systému řízení emisí SCR.
Tato výstraha zmizí, jakmile se emise výfukových
plynů vrátí na normální hodnoty.
Bliká výstražná kontrolka
AdBlue® při zapnutí
zapalování a svítí výstražné kontrolky
automatické diagnostiky Údržba a Motor spolu
se zvukovým signálem a zprávou, která indikuje
dojezdovou vzdálenost.
V

závislosti na zobrazené zprávě může být
s

motorem najeto až 1

100

km předtím, než se
zaktivuje jeho imobilizér.
Neprodleně proveďte postup (3), aby nedošlo
k

blokaci startování.
Bliká výstražná kontrolka
AdBlue® při zapnutí
zapalování a svítí výstražné kontrolky
automatické diagnostiky Údržba a Motor spolu
se zvukovým signálem a zprávou, která indikuje zablokování startování.
Imobilizér motoru blokuje další startování motoru
(při překročení povoleného jízdního limitu po
potvrzení závady v
systému řízení emisí).
Pro nastartování motoru proveďte postup (2).
Deaktivace automatických funkcí (u
elektrické parkovací brzdy)
Svítí.
Funkce „automatické zatažení” (po
vypnutí motoru) a „automatické uvolnění” jsou
deaktivovány.
Pokud již automatické zatažení / uvolnění není
možné:
►

Nastartujte motor
.
►

Zatáhněte parkovací brzdu ovládací pákou.
►


Dejte nohu zcela mimo brzdový pedál.
►


Podržte ovládací páku stisknutou ve směru
uvolnění po dobu 10 až 15

sekund.
►

Uvolněte ovládací páku.
►


Sešlápněte a podržte brzdový pedál.
►


Podržte ovládací páku ve směru „zatažení“
po dobu 2

sekund.
►

Uvolněte ovládací páku a brzdový pedál.
Porucha (s elektrickou parkovací brzdou)Svítí spolu se zprávou „Porucha
parkovací brzdy“.
Vozidlo nelze znehybnit se spuštěným motorem.
Nefungují-li příkazy ručního zatažení a uvolnění,
je vadná ovládací páka elektrické parkovací
brzdy.

16
Palubní systémy

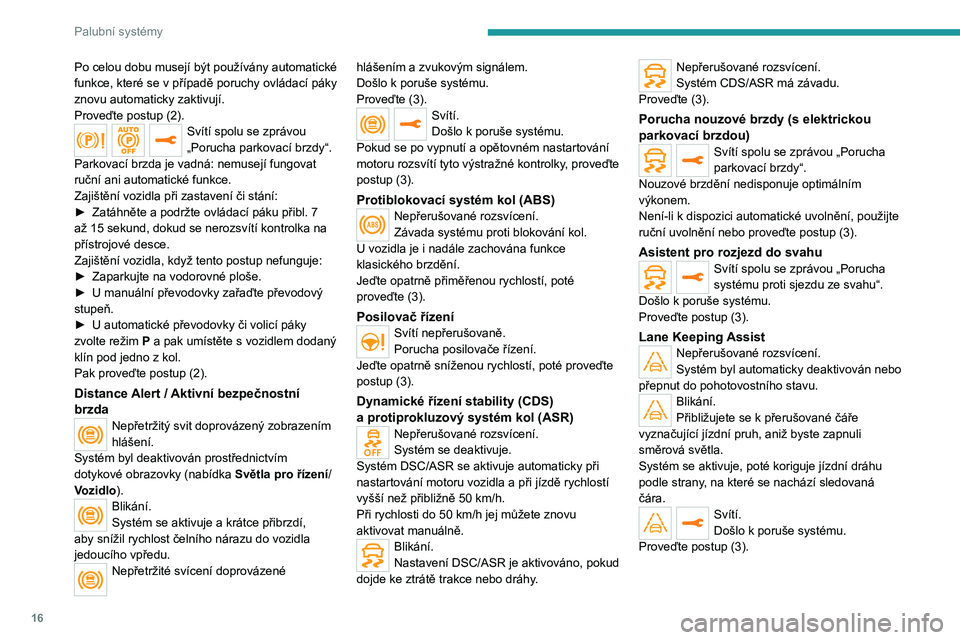

Po celou dobu musejí být používány automatické
funkce, které se v případě poruchy ovládací páky
znovu automaticky zaktivují.
Proveďte postup (2).
Svítí spolu se zprávou
„Porucha parkovací brzdy“.
Parkovací brzda je vadná: nemusejí fungovat
ruční ani automatické funkce.
Zajištění vozidla při zastavení či stání:
►

Zatáhněte a podržte ovládací páku přibl. 7
až 15


sekund, dokud se nerozsvítí kontrolka na
přístrojové desce.
Zajištění vozidla, když tento postup nefunguje:
►

Zaparkujte na vodorovné ploše.
►


U manuální převodovky zařaďte převodový
stupeň.
►


U automatické převodovky či volicí páky
zvolte režim

P a pak umístěte s vozidlem dodaný
klín pod jedno z

kol.
Pak proveďte postup (2).
Distance Alert / Aktivní bezpečnostní
brzda
Nepřetržitý svit doprovázený zobrazením
hlášení.
Systém byl deaktivován prostřednictvím
dotykové obrazovky (nabídka Světla pro řízení/
Vozidlo ).
Blikání.
Systém se aktivuje a krátce přibrzdí,
aby snížil rychlost čelního nárazu do vozidla
jedoucího vpředu.
Nepřetržité svícení doprovázené hlášením a zvukovým signálem.
Došlo k poruše systému.
Proveďte (3).
Svítí.
Došlo k poruše systému.
Pokud se po vypnutí a opětovném nastartování
motoru rozsvítí tyto výstražné kontrolky, proveďte
postup (3).
Protiblokovací systém kol (ABS)Nepřerušované rozsvícení.
Závada systému proti blokování kol.
U vozidla je i
nadále zachována funkce
klasického brzdění.
Jeďte opatrně přiměřenou rychlostí, poté
proveďte (3).
Posilovač řízeníSvítí nepřerušovaně.
Porucha posilovače řízení.
Jeďte opatrně sníženou rychlostí, poté proveďte
postup (3).
Dynamické řízení stability (CDS)
a protiprokluzový systém kol (ASR)
Nepřerušované rozsvícení.
Systém se deaktivuje.
Systém DSC/ASR se aktivuje automaticky při
nastartování motoru vozidla a
při jízdě rychlostí
vyšší než přibližně 50
km/h.
Při rychlosti do 50
km/h jej můžete znovu
aktivovat manuálně.
Blikání.
Nastavení DSC/ASR je aktivováno, pokud
dojde ke ztrátě trakce nebo dráhy.
Nepřerušované rozsvícení.
Systém CDS/ASR má závadu.
Proveďte (3).
Porucha nouzové brzdy (s elektrickou
parkovací brzdou)
Svítí spolu se zprávou „Porucha
parkovací brzdy“.
Nouzové brzdění nedisponuje optimálním
výkonem.
Není-li k

dispozici automatické uvolnění, použijte
ruční uvolnění nebo proveďte postup (3).
Asistent pro rozjezd do svahuSvítí spolu se zprávou „Porucha
systému proti sjezdu ze svahu“.
Došlo k

poruše systému.
Proveďte postup (3).
Lane Keeping AssistNepřerušované rozsvícení.
Systém byl automaticky deaktivován nebo
přepnut do pohotovostního stavu.
Blikání.
Přibližujete se k přerušované čáře
vyznačující jízdní pruh, aniž byste zapnuli
směrová světla.
Systém se aktivuje, poté koriguje jízdní dráhu
podle strany, na které se nachází sledovaná
čára.
Svítí.
Došlo k poruše systému.
Proveďte postup (3).

17

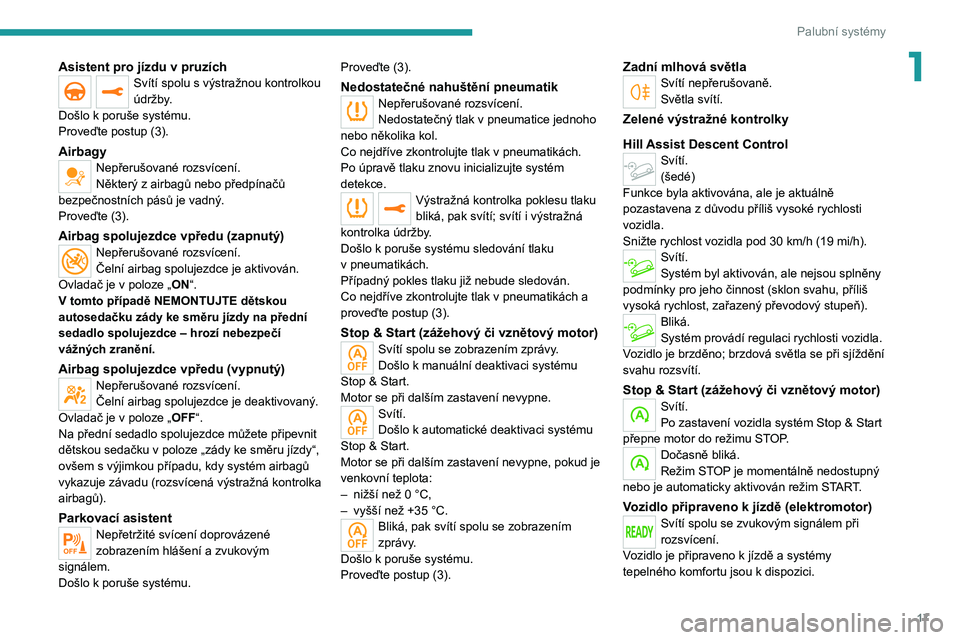

Palubní systémy
1Asistent pro jízdu v pruzíchSvítí spolu s výstražnou kontrolkou
údržby .
Došlo k

poruše systému.
Proveďte postup (3).
AirbagyNepřerušované rozsvícení.
Některý z airbagů nebo předpínačů
bezpečnostních pásů je vadný.
Proveďte (3).
Airbag spolujezdce vpředu (zapnutý)Nepřerušované rozsvícení.
Čelní airbag spolujezdce je aktivován.
Ovladač je v poloze „ ON“.
V tomto případě NEMONTUJTE dětskou
autosedačku zády ke směru jízdy na přední
sedadlo spolujezdce – hrozí nebezpečí
vážných zranění.
Airbag spolujezdce vpředu (vypnutý)Nepřerušované rozsvícení.
Čelní airbag spolujezdce je deaktivovaný.
Ovladač je v poloze „ OFF“.
Na přední sedadlo spolujezdce můžete připevnit
dětskou sedačku v
poloze „zády ke směru jízdy“,
ovšem s výjimkou případu, kdy systém airbagů
vykazuje závadu (rozsvícená výstražná kontrolka
airbagů).
Parkovací asistentNepřetržité svícení doprovázené
zobrazením hlášení a zvukovým
signálem.
Došlo k
poruše systému. Proveďte (3).
Nedostatečné nahuštění pneumatikNepřerušované rozsvícení.
Nedostatečný tlak v
pneumatice jednoho
nebo několika kol.
Co nejdříve zkontrolujte tlak v
pneumatikách.
Po úpravě tlaku znovu inicializujte systém
detekce.
Výstražná kontrolka poklesu tlaku
bliká, pak svítí; svítí i výstražná
kontrolka údržby.
Došlo k

poruše systému sledování tlaku
v

pneumatikách.
Případný pokles tlaku již nebude sledován.
Co nejdříve zkontrolujte tlak v
pneumatikách a
proveďte postup (3).
Stop & Start (zážehový či vznětový motor)Svítí spolu se zobrazením zprávy.
Došlo k manuální deaktivaci systému
Stop & Start.
Motor se při dalším zastavení nevypne.
Svítí.
Došlo k automatické deaktivaci systému
Stop & Start.
Motor se při dalším zastavení nevypne, pokud je
venkovní teplota:
–

nižší než 0
°C,
–

vyšší než +35
°C.
Bliká, pak svítí spolu se zobrazením
zprávy.
Došlo k
poruše systému.
Proveďte postup (3).
Zadní mlhová světlaSvítí nepřerušovaně.
Světla svítí.
Zelené výstražné kontrolky
Hill Assist Descent Control
Svítí.
(šedé)
Funkce byla aktivována, ale je aktuálně
pozastavena z
důvodu příliš vysoké rychlosti
vozidla.
Snižte rychlost vozidla pod 30
km/h (19 mi/h).
Svítí.
Systém byl aktivován, ale nejsou splněny
podmínky pro jeho činnost (sklon svahu, příliš
vysoká rychlost, zařazený převodový stupeň).
Bliká.
Systém provádí regulaci rychlosti vozidla.
Vozidlo je brzděno; brzdová světla se při sjíždění
svahu rozsvítí.
Stop & Start (zážehový či vznětový motor)Svítí.
Po zastavení vozidla systém Stop & Start
přepne motor do režimu STOP.
Dočasně bliká.
Režim STOP je momentálně nedostupný
nebo je automaticky aktivován režim START.
Vozidlo připraveno k jízdě (elektromotor)Svítí spolu se zvukovým signálem při
rozsvícení.
Vozidlo je připraveno k
jízdě a systémy
tepelného komfortu jsou k
dispozici.

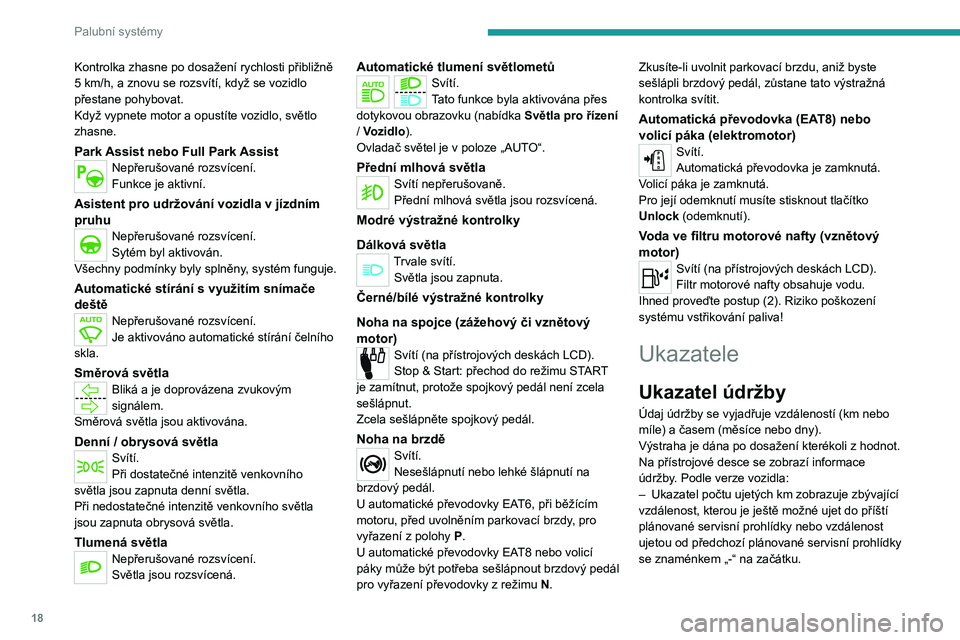

18
Palubní systémy
Kontrolka zhasne po dosažení rychlosti přibližně
5 km/h, a znovu se rozsvítí, když se vozidlo
přestane pohybovat.
Když vypnete motor a opustíte vozidlo, světlo
zhasne.
Park Assist nebo Full Park AssistNepřerušované rozsvícení.
Funkce je aktivní.
Asistent pro udržování vozidla v jízdním
pruhu
Nepřerušované rozsvícení.
Sytém byl aktivován.
Všechny podmínky byly splněny, systém funguje.
Automatické stírání s využitím snímače
deště
Nepřerušované rozsvícení.
Je aktivováno automatické stírání čelního
skla.
Směrová světlaBliká a je doprovázena zvukovým
signálem.
Směrová světla jsou aktivována.
Denní / obrysová světlaSvítí.
Při dostatečné intenzitě venkovního
světla jsou zapnuta denní světla.
Při nedostatečné intenzitě venkovního světla
jsou zapnuta obrysová světla.
Tlumená světlaNepřerušované rozsvícení.
Světla jsou rozsvícená.
Automatické tlumení světlometůSvítí.
Tato funkce byla aktivována přes
dotykovou obrazovku (nabídka Světla pro řízení
/ Vozidlo ).
Ovladač světel je v
poloze „AUTO“.
Přední mlhová světlaSvítí nepřerušovaně.
Přední mlhová světla jsou rozsvícená.
Modré výstražné kontrolky
Dálková světla
Trvale svítí.Světla jsou zapnuta.
Černé/bílé výstražné kontrolky
Noha na spojce (zážehový či vznětový
motor)
Svítí (na přístrojových deskách LCD).
Stop & Start: přechod do režimu START
je zamítnut, protože spojkový pedál není zcela
sešlápnut.
Zcela sešlápněte spojkový pedál.
Noha na brzděSvítí.
Nesešlápnutí nebo lehké šlápnutí na
brzdový pedál.
U automatické převodovky EAT6, při běžícím
motoru, před uvolněním parkovací brzdy, pro
vyřazení z
polohy P.
U automatické převodovky EAT8 nebo volicí
páky může být potřeba sešlápnout brzdový pedál
pro vyřazení převodovky z
režimu N. Zkusíte-li uvolnit parkovací brzdu, aniž byste
sešlápli brzdový pedál, zůstane tato výstražná
kontrolka svítit.
Automatická převodovka (EAT8) nebo
volicí páka (elektromotor)
Svítí.
Automatická převodovka je zamknutá.
Volicí páka je zamknutá.
Pro její odemknutí musíte stisknout tlačítko
Unlock (odemknutí).
Voda ve filtru motorové nafty (vznětový
motor)
Svítí (na přístrojových deskách LCD).
Filtr motorové nafty obsahuje vodu.
Ihned proveďte postup (2). Riziko poškození
systému vstřikování paliva!
Ukazatele
Ukazatel údržby
Údaj údržby se vyjadřuje vzdáleností (km nebo
míle) a časem (měsíce nebo dny).
Výstraha je dána po dosažení kterékoli z hodnot.
Na přístrojové desce se zobrazí informace
údržby. Podle verze vozidla:
–

Ukazatel počtu ujetých km zobrazuje zbývající
vzdálenost, kterou je ještě možné ujet do příští
plánované servisní prohlídky nebo vzdálenost
ujetou od předchozí

plánované servisní prohlídky
se znaménkem „-“ na začátku.
