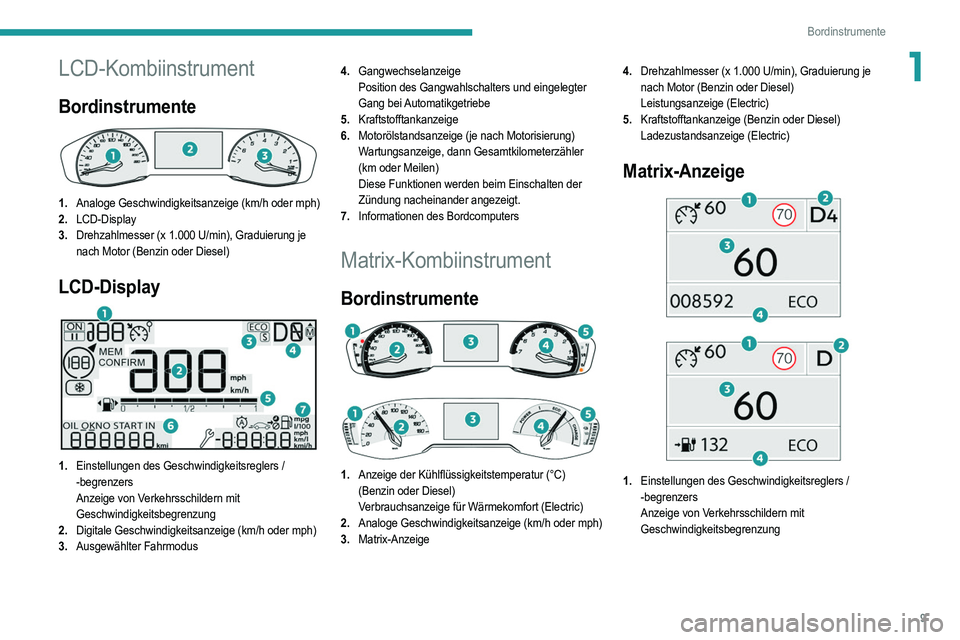

Bordinstrumente
1LCD-Kombiinstrument
Bordinstrumente

1.Analoge Geschwindigkeitsanzeige (km/h oder mph)
2. LCD-Display
3. Drehzahlmesser (x 1.000 U/min), Graduierung je
nach Motor (Benzin oder Diesel)
LCD-Display

1.Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
2. Digitale Geschwindigkeitsanzeige (km/h oder mph)
3. Ausgewählter Fahrmodus 4.
Gangwechselanzeige
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe
5. Kraftstofftankanzeige
6. Motorölstandsanzeige (je nach Motorisierung)
Wartungsanzeige, dann Gesamtkilometerzähler
(km oder Meilen)
Diese Funktionen werden beim Einschalten der
Zündung nacheinander angezeigt.
7. Informationen des Bordcomputers
Matrix-Kombiinstrument
Bordinstrumente



1. Anzeige der Kühlflüssigkeitstemperatur (°C)
(Benzin oder Diesel)
Verbrauchsanzeige für Wärmekomfort (Electric)
2. Analoge Geschwindigkeitsanzeige (km/h oder mph)
3. Matrix-Anzeige 4.
Drehzahlmesser (x 1.000 U/min), Graduierung je
nach Motor (Benzin oder Diesel)
Leistungsanzeige (Electric)
5. Kraftstofftankanzeige (Benzin oder Diesel)
Ladezustandsanzeige (Electric)
Matrix-Anzeige



1. Einstellungen des Geschwindigkeitsreglers /
-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung

10
Bordinstrumente

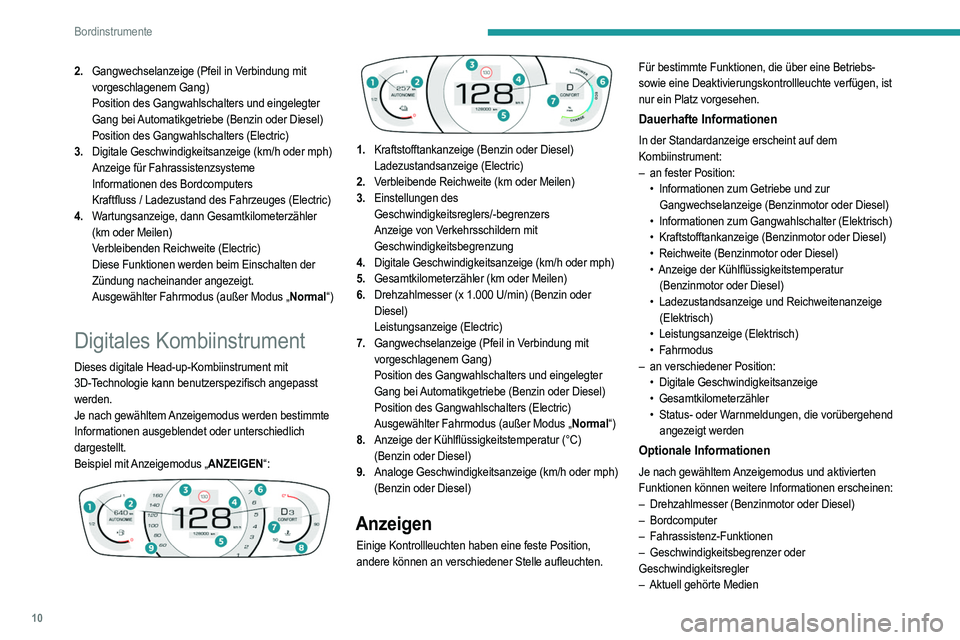

2.Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang)
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe (Benzin oder Diesel)
Position des Gangwahlschalters
(Electric)
3. Digitale Geschwindigkeitsanzeige (km/h oder mph)
Anzeige für Fahrassistenzsysteme
Informationen des Bordcomputers
Kraftfluss / Ladezustand des Fahrzeuges (Electric)
4. Wartungsanzeige, dann Gesamtkilometerzähler
(km oder Meilen)
Verbleibenden Reichweite (Electric)
Diese Funktionen werden beim Einschalten der
Zündung nacheinander angezeigt.
Ausgewählter Fahrmodus (außer Modus „Normal“)
Digitales Kombiinstrument
Dieses digitale Head-up-Kombiinstrument mit
3D-Technologie kann benutzerspezifisch angepasst
werden.
Je nach gewähltem Anzeigemodus werden bestimmte
Informationen ausgeblendet oder unterschiedlich
dargestellt.
Beispiel mit Anzeigemodus „ANZEIGEN“:




1. Kraftstofftankanzeige (Benzin oder Diesel)
Ladezustandsanzeige (Electric)
2. Verbleibende Reichweite (km oder Meilen)
3. Einstellungen des
Geschwindigkeitsreglers/-begrenzers
Anzeige von Verkehrsschildern mit
Geschwindigkeitsbegrenzung
4. Digitale Geschwindigkeitsanzeige (km/h oder mph)
5. Gesamtkilometerzähler (km oder Meilen)
6. Drehzahlmesser (x 1.000 U/min) (Benzin oder
Diesel)
Leistungsanzeige (Electric)
7. Gangwechselanzeige (Pfeil in Verbindung mit
vorgeschlagenem Gang)
Position des Gangwahlschalters und eingelegter
Gang bei Automatikgetriebe (Benzin oder Diesel)
Position des Gangwahlschalters
(Electric)
Ausgewählter Fahrmodus (außer Modus „Normal“)
8. Anzeige der Kühlflüssigkeitstemperatur (°C)
(Benzin oder Diesel)
9. Analoge Geschwindigkeitsanzeige (km/h oder mph)
(Benzin oder Diesel)
Anzeigen
Einige Kontrollleuchten haben eine feste Position,
andere können an verschiedener Stelle aufleuchten. Für bestimmte Funktionen, die über eine Betriebs-
sowie eine Deaktivierungskontrollleuchte verfügen, ist
nur ein Platz vorgesehen.
Dauerhafte Informationen
In der Standardanzeige erscheint auf dem
Kombiinstrument:
–

an fester Position:•


Informationen zum Getriebe und zur

Gangwechselanzeige (Benzinmotor oder Diesel)
•

Informationen zum Gangwahlschalter (Elektrisch)
•


Kraftstofftankanzeige (Benzinmotor oder Diesel)
•


Reichweite (Benzinmotor oder Diesel)
•


Anzeige der Kühlflüssigkeitstemperatur

(Benzinmotor oder Diesel)
•

Ladezustandsanzeige und Reichweitenanzeige

(Elektrisch)
•

Leistungsanzeige (Elektrisch)
•

Fahrmodus
–

an verschiedener Position:•


Digitale Geschwindigkeitsanzeige
•

Gesamtkilometerzähler
•

Status- oder W
arnmeldungen, die vorübergehend
angezeigt werden
Optionale Informationen
Je nach gewähltem Anzeigemodus und aktivierten
Funktionen können weitere Informationen erscheinen:
–

Drehzahlmesser (Benzinmotor oder Diesel)
–

Bordcomputer
–
Fahrassistenz-Funktionen
–

Geschwindigkeitsbegrenzer oder

Geschwindigkeitsregler
–

Aktuell gehörte Medien

11
Bordinstrumente

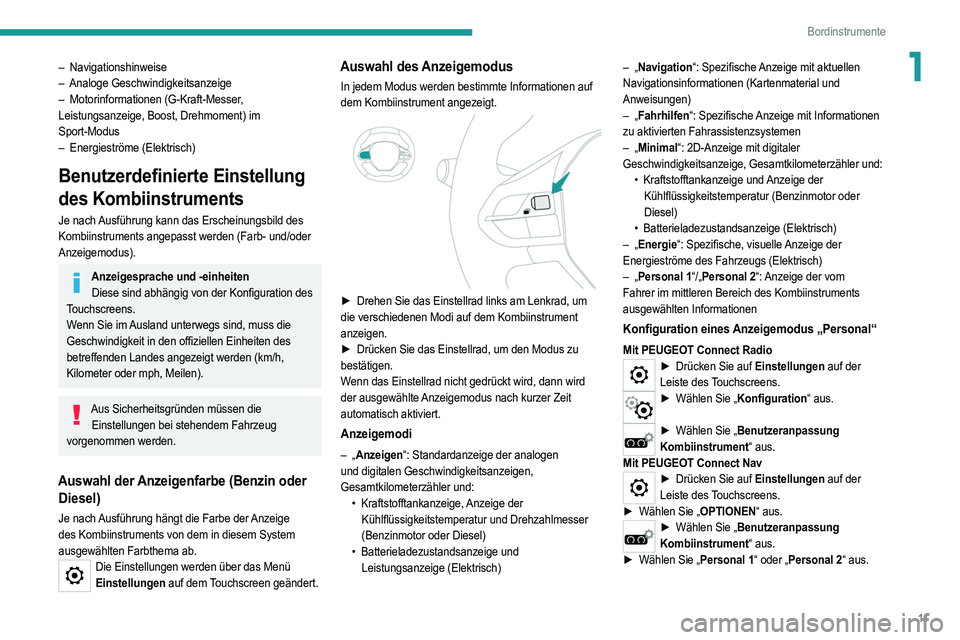

1– Navigationshinweise
– Analoge Geschwindigkeitsanzeige
–

Motorinformationen (G-Kraft-Messer
,
Leistungsanzeige, Boost, Drehmoment) im
Sport-Modus
–

Energieströme (Elektrisch)
Benutzerdefinierte Einstellung
des Kombiinstruments
Je nach Ausführung kann das Erscheinungsbild des
Kombiinstruments angepasst werden (Farb- und/oder
Anzeigemodus).
Anzeigesprache und -einheitenDiese sind abhängig von der Konfiguration des
Touchscreens.
Wenn Sie im Ausland unterwegs sind, muss die
Geschwindigkeit in den offiziellen Einheiten des
betreffenden Landes angezeigt werden (km/h,
Kilometer oder mph, Meilen).
Aus Sicherheitsgründen müssen die Einstellungen bei stehendem Fahrzeug
vorgenommen werden.
Auswahl der Anzeigenfarbe (Benzin oder Diesel)
Je nach Ausführung hängt die Farbe der Anzeige
des Kombiinstruments von dem in diesem System
ausgewählten Farbthema ab.
Die Einstellungen werden über das Menü
Einstellungen auf dem Touchscreen geändert.
Auswahl des Anzeigemodus
In jedem Modus werden bestimmte Informationen auf
dem Kombiinstrument angezeigt.


► Drehen Sie das Einstellrad links am Lenkrad, um
die verschiedenen Modi auf dem Kombiinstrument
anzeigen.
►

Drücken Sie das Einstellrad, um den Modus zu

bestätigen.
Wenn das Einstellrad nicht gedrückt wird, dann wird
der ausgewählte Anzeigemodus nach kurzer Zeit
automatisch aktiviert.
Anzeigemodi
– „Anzeigen“: Standardanzeige der analogen
und digitalen Geschwindigkeitsanzeigen,
Gesamtkilometerzähler und: •

Kraftstofftankanzeige,
Anzeige der
Kühlflüssigkeitstemperatur und Drehzahlmesser
(Benzinmotor oder Diesel)
•

Batterieladezustandsanzeige und

Leistungsanzeige (Elektrisch) –
„Navigation“: Spezifische Anzeige mit aktuellen
Navigationsinformationen (Kartenmaterial und
Anweisungen)
– „Fahrhilfen“: Spezifische Anzeige mit Informationen
zu aktivierten Fahrassistenzsystemen
– „Minimal“: 2D-Anzeige mit digitaler
Geschwindigkeitsanzeige, Gesamtkilometerzähler und: •
Kraftstofftankanzeige und
Anzeige der
Kühlflüssigkeitstemperatur (Benzinmotor oder
Diesel)
•
Batterieladezustandsanzeige (Elektrisch)
–
„Energie“: Spezifische, visuelle Anzeige der
Energieströme des Fahrzeugs (Elektrisch)
– „Personal 1“/„Personal 2“: Anzeige der vom
Fahrer im mittleren Bereich des Kombiinstruments
ausgewählten Informationen
Konfiguration eines Anzeigemodus „Personal“
Mit PEUGEOT Connect Radio► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
► Wählen Sie „ Konfiguration“ aus.
► Wählen Sie „Benutzeranpassung
Kombiinstrument“ aus.
Mit PEUGEOT Connect Nav
► Drücken Sie auf Einstellungen auf der
Leiste des Touchscreens.
►

Wählen Sie „
OPTIONEN“ aus.
► Wählen Sie „ Benutzeranpassung
Kombiinstrument“ aus.
►

Wählen Sie „
Personal 1“ oder „Personal 2“ aus.

12
Bordinstrumente

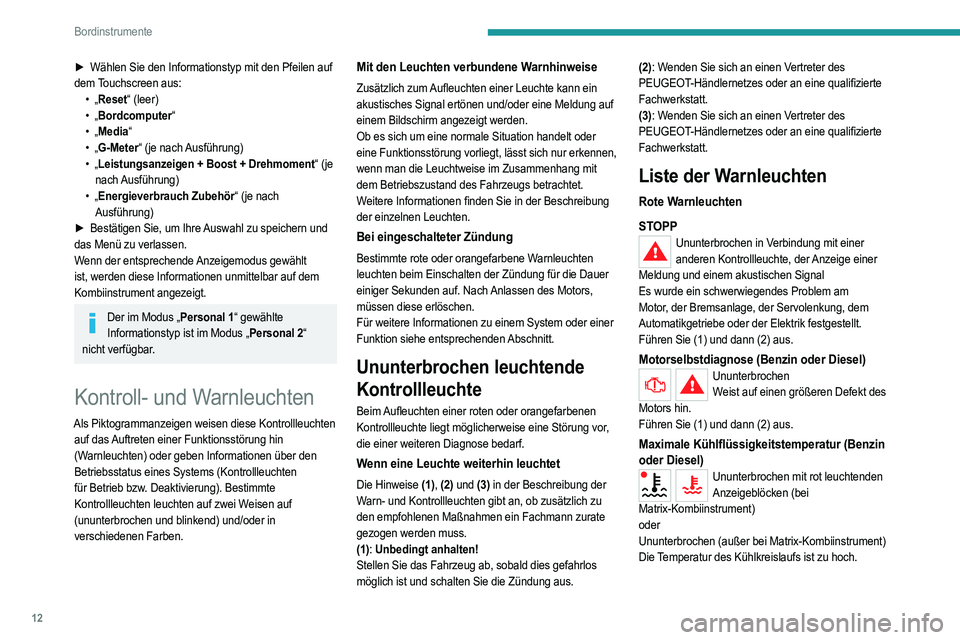

► Wählen Sie den Informationstyp mit den Pfeilen auf
dem Touchscreen aus: •
„Reset“ (leer)
•
„Bordcomputer“
•
„Media“
•
„G-Meter“ (je nach Ausführung)
•
„Leistungsanzeigen + Boost + Drehmoment“ (je nach Ausführung)
•
„Energieverbrauch Zubehör“ (je nach Ausführung)
►

Bestätigen Sie, um Ihre
Auswahl zu speichern und
das Menü zu verlassen.
Wenn der entsprechende Anzeigemodus gewählt
ist, werden diese Informationen unmittelbar auf dem
Kombiinstrument angezeigt.
Der im Modus „Personal 1“ gewählte Informationstyp ist im Modus „Personal 2“
nicht verfügbar.
Kontroll- und Warnleuchten
Als Piktogrammanzeigen weisen diese Kontrollleuchten
auf das Auftreten einer Funktionsstörung hin
(Warnleuchten) oder geben Informationen über den
Betriebsstatus eines Systems (Kontrollleuchten
für Betrieb bzw. Deaktivierung). Bestimmte
Kontrollleuchten leuchten auf zwei Weisen auf
(ununterbrochen und blinkend) und/oder in
verschiedenen Farben.
Mit den Leuchten verbundene Warnhinweise
Zusätzlich zum Aufleuchten einer Leuchte kann ein
akustisches Signal ertönen und/oder eine Meldung auf
einem Bildschirm angezeigt werden.
Ob es sich um eine normale Situation handelt oder
eine Funktionsstörung vorliegt, lässt sich nur erkennen,
wenn man die Leuchtweise im Zusammenhang mit
dem Betriebszustand des Fahrzeugs betrachtet.
Weitere Informationen finden Sie in der Beschreibung
der einzelnen Leuchten.
Bei eingeschalteter Zündung
Bestimmte rote oder orangefarbene Warnleuchten
leuchten beim Einschalten der Zündung für die Dauer
einiger Sekunden auf. Nach Anlassen des Motors,
müssen diese erlöschen.
Für weitere Informationen zu einem System oder einer
Funktion siehe entsprechenden Abschnitt.
Ununterbrochen leuchtende
Kontrollleuchte
Beim Aufleuchten einer roten oder orangefarbenen
Kontrollleuchte liegt möglicherweise eine Störung vor,
die einer weiteren Diagnose bedarf.
Wenn eine Leuchte weiterhin leuchtet
Die Hinweise (1), (2) und (3) in der Beschreibung der
Warn- und Kontrollleuchten gibt an, ob zusätzlich zu
den empfohlenen Maßnahmen ein Fachmann zurate
gezogen werden muss.
(1): Unbedingt anhalten!
Stellen Sie das Fahrzeug ab, sobald dies gefahrlos
möglich ist und schalten Sie die Zündung aus. (2): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
(3): Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Liste der Warnleuchten
Rote Warnleuchten
STOPP
Ununterbrochen in Verbindung mit einer
anderen Kontrollleuchte, der Anzeige einer
Meldung und einem akustischen Signal
Es wurde ein schwerwiegendes Problem am
Motor, der Bremsanlage, der Servolenkung, dem
Automatikgetriebe oder der Elektrik festgestellt.
Führen Sie (1) und dann (2) aus.
Motorselbstdiagnose (Benzin oder Diesel)Ununterbrochen Weist auf einen größeren Defekt des
Motors hin.
Führen Sie (1) und dann (2) aus.
Maximale Kühlflüssigkeitstemperatur (Benzin
oder Diesel)
Ununterbrochen mit rot leuchtenden Anzeigeblöcken (bei
Matrix-Kombiinstrument)
oder
Ununterbrochen (außer bei Matrix-Kombiinstrument)
Die Temperatur des Kühlkreislaufs ist zu hoch.

13
Bordinstrumente

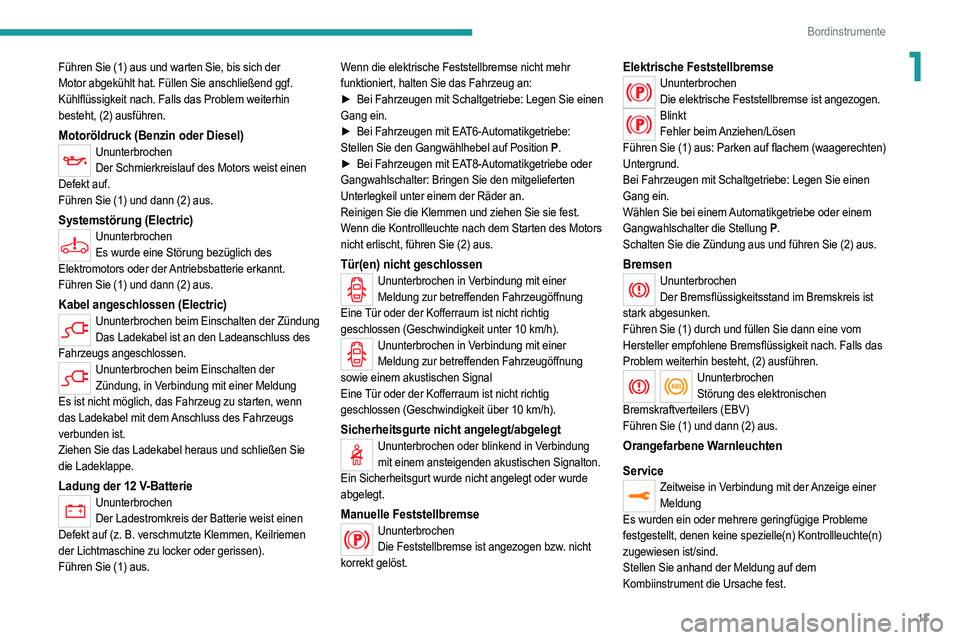

1Führen Sie (1) aus und warten Sie, bis sich der
Motor abgekühlt hat. Füllen Sie anschließend ggf.
Kühlflüssigkeit nach. Falls das Problem weiterhin
besteht, (2) ausführen.
Motoröldruck (Benzin oder Diesel)UnunterbrochenDer Schmierkreislauf des Motors weist einen
Defekt auf.
Führen Sie (1) und dann (2) aus.
Systemstörung (Electric)Ununterbrochen Es wurde eine Störung bezüglich des
Elektromotors oder der Antriebsbatterie erkannt.
Führen Sie (1) und dann (2) aus.
Kabel angeschlossen (Electric)Ununterbrochen beim Einschalten der Zündung Das Ladekabel ist an den Ladeanschluss des
Fahrzeugs angeschlossen.
Ununterbrochen beim Einschalten der Zündung, in Verbindung mit einer Meldung
Es ist nicht möglich, das Fahrzeug zu starten, wenn
das Ladekabel mit dem Anschluss des Fahrzeugs
verbunden ist.
Ziehen Sie das Ladekabel heraus und schließen Sie
die Ladeklappe.
Ladung der 12 V-BatterieUnunterbrochen Der Ladestromkreis der Batterie weist einen
Defekt auf (z.
B. verschmutzte Klemmen, Keilriemen
der Lichtmaschine zu locker oder gerissen).
Führen Sie (1) aus. Wenn die elektrische Feststellbremse nicht mehr
funktioniert, halten Sie das Fahrzeug an:
►

Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen

Gang ein.
►
Bei Fahrzeugen mit EA
T6-Automatikgetriebe:
Stellen Sie den Gangwählhebel auf Position P .
►
Bei Fahrzeugen mit EA
T8-Automatikgetriebe oder
Gangwahlschalter: Bringen Sie den mitgelieferten
Unterlegkeil unter einem der Räder an.
Reinigen Sie die Klemmen und ziehen Sie sie fest.
Wenn die Kontrollleuchte nach dem Starten des Motors
nicht erlischt, führen Sie (2) aus.
Tür(en) nicht geschlossenUnunterbrochen in Verbindung mit einer Meldung zur betreffenden Fahrzeugöffnung
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit unter 10 km/h).
Ununterbrochen in Verbindung mit einer Meldung zur betreffenden Fahrzeugöffnung
sowie einem akustischen Signal
Eine Tür oder der Kofferraum ist nicht richtig
geschlossen (Geschwindigkeit über 10 km/h).
Sicherheitsgurte nicht angelegt/abgelegtUnunterbrochen oder blinkend in Verbindung mit einem ansteigenden akustischen Signalton.
Ein Sicherheitsgurt wurde nicht angelegt oder wurde
abgelegt.
Manuelle FeststellbremseUnunterbrochen Die Feststellbremse ist angezogen bzw. nicht
korrekt gelöst.
Elektrische FeststellbremseUnunterbrochen Die elektrische Feststellbremse ist angezogen.
BlinktFehler beim Anziehen/Lösen
Führen Sie (1) aus: Parken auf flachem (waagerechten)
Untergrund.
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen
Gang ein.
Wählen Sie bei einem Automatikgetriebe oder einem
Gangwahlschalter die Stellung P .
Schalten Sie die Zündung aus und führen Sie (2) aus.
BremsenUnunterbrochen Der Bremsflüssigkeitsstand im Bremskreis ist
stark abgesunken.
Führen Sie (1) durch und füllen Sie dann eine vom
Hersteller empfohlene Bremsflüssigkeit nach. Falls das
Problem weiterhin besteht, (2) ausführen.
Ununterbrochen Störung des elektronischen
Bremskraftverteilers (EBV)
Führen Sie (1) und dann (2) aus.
Orangefarbene Warnleuchten
Service
Zeitweise in Verbindung mit der Anzeige einer Meldung
Es wurden ein oder mehrere geringfügige Probleme
festgestellt, denen keine spezielle(n) Kontrollleuchte(n)
zugewiesen ist/sind.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache fest.

14
Bordinstrumente

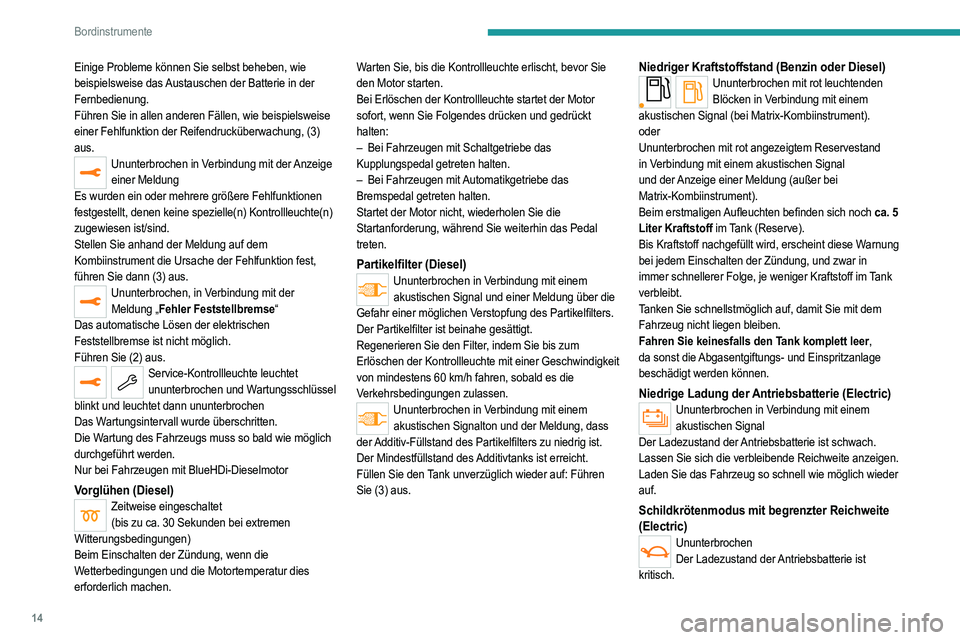

Einige Probleme können Sie selbst beheben, wie
beispielsweise das Austauschen der Batterie in der
Fernbedienung.
Führen Sie in allen anderen Fällen, wie beispielsweise
einer Fehlfunktion der Reifendrucküberwachung, (3)
aus.
Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Es wurden ein oder mehrere größere Fehlfunktionen
festgestellt, denen keine spezielle(n) Kontrollleuchte(n)
zugewiesen ist/sind.
Stellen Sie anhand der Meldung auf dem
Kombiinstrument die Ursache der Fehlfunktion fest,
führen Sie dann (3) aus.
Ununterbrochen, in Verbindung mit der Meldung „Fehler Feststellbremse“
Das automatische Lösen der elektrischen
Feststellbremse ist nicht möglich.
Führen Sie (2) aus.
Service-Kontrollleuchte leuchtet ununterbrochen und Wartungsschlüssel
blinkt und leuchtet dann ununterbrochen
Das Wartungsintervall wurde überschritten.
Die Wartung des Fahrzeugs muss so bald wie möglich
durchgeführt werden.
Nur bei Fahrzeugen mit BlueHDi-Dieselmotor
Vorglühen (Diesel)Zeitweise eingeschaltet (bis zu ca. 30 Sekunden bei extremen
Witterungsbedingungen)
Beim Einschalten der Zündung, wenn die
Wetterbedingungen und die Motortemperatur dies
erforderlich machen. Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie
den Motor starten.
Bei Erlöschen der Kontrollleuchte startet der Motor
sofort, wenn Sie Folgendes drücken und gedrückt
halten:
–

Bei Fahrzeugen mit Schaltgetriebe das

Kupplungspedal getreten halten.
–
Bei Fahrzeugen mit
Automatikgetriebe das
Bremspedal getreten halten.
Startet der Motor nicht, wiederholen Sie die
Startanforderung, während Sie weiterhin das Pedal
treten.
Partikelfilter (Diesel)Ununterbrochen in Verbindung mit einem akustischen Signal und einer Meldung über die
Gefahr einer möglichen Verstopfung des Partikelfilters.
Der Partikelfilter ist beinahe gesättigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Kontrollleuchte mit einer Geschwindigkeit
von mindestens 60
km/h fahren, sobald es die
Verkehrsbedingungen zulassen.
Ununterbrochen in Verbindung mit einem akustischen Signalton und der Meldung, dass
der Additiv-Füllstand des Partikelfilters zu niedrig ist.
Der Mindestfüllstand des Additivtanks ist erreicht.
Füllen Sie den Tank unverzüglich wieder auf: Führen
Sie (3) aus.
Niedriger Kraftstoffstand (Benzin oder Diesel)Ununterbrochen mit rot leuchtenden Blöcken in Verbindung mit einem
akustischen Signal (bei Matrix-Kombiinstrument).
oder
Ununterbrochen mit rot angezeigtem Reservestand
in Verbindung mit einem akustischen Signal
und der Anzeige einer Meldung (außer bei
Matrix-Kombiinstrument).
Beim erstmaligen Aufleuchten befinden sich noch ca. 5
Liter Kraftstoff im Tank (Reserve).
Bis Kraftstoff nachgefüllt wird, erscheint diese Warnung
bei jedem Einschalten der Zündung, und zwar in
immer schnellerer Folge, je weniger Kraftstoff im Tank
verbleibt.
Tanken Sie schnellstmöglich auf, damit Sie mit dem
Fahrzeug nicht liegen bleiben.
Fahren Sie keinesfalls den Tank komplett leer,
da sonst die Abgasentgiftungs- und Einspritzanlage
beschädigt werden können.
Niedrige Ladung der Antriebsbatterie (Electric)Ununterbrochen in Verbindung mit einem akustischen Signal
Der Ladezustand der Antriebsbatterie ist schwach.
Lassen Sie sich die verbleibende Reichweite anzeigen.
Laden Sie das Fahrzeug so schnell wie möglich wieder
auf.
Schildkrötenmodus mit begrenzter Reichweite
(Electric)
Ununterbrochen Der Ladezustand der Antriebsbatterie ist
kritisch.

15
Bordinstrumente

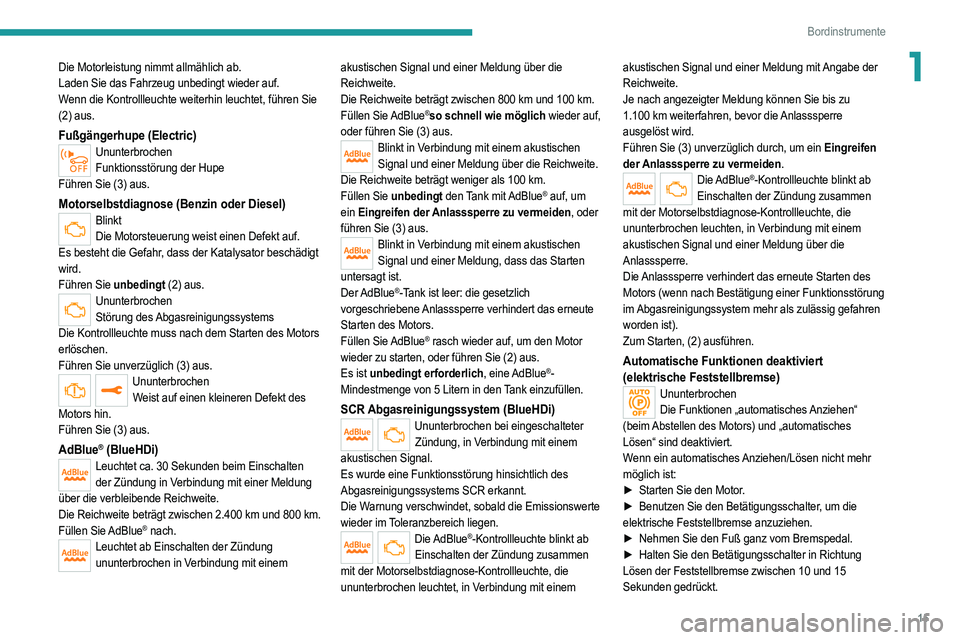

1Die Motorleistung nimmt allmählich ab.
Laden Sie das Fahrzeug unbedingt wieder auf.
Wenn die Kontrollleuchte weiterhin leuchtet, führen Sie
(2) aus.
Fußgängerhupe (Electric)UnunterbrochenFunktionsstörung der Hupe
Führen Sie (3) aus.
Motorselbstdiagnose (Benzin oder Diesel)Blinkt Die Motorsteuerung weist einen Defekt auf.
Es besteht die Gefahr, dass der Katalysator beschädigt
wird.
Führen Sie unbedingt (2) aus.
Ununterbrochen Störung des Abgasreinigungssystems
Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Führen Sie unverzüglich (3) aus.
Ununterbrochen Weist auf einen kleineren Defekt des
Motors hin.
Führen Sie (3) aus.
AdBlue® (BlueHDi)Leuchtet ca. 30 Sekunden beim Einschalten der Zündung in Verbindung mit einer Meldung
über die verbleibende Reichweite.
Die Reichweite beträgt zwischen 2.400
km und 800 km.
Füllen Sie AdBlue
® nach.Leuchtet ab Einschalten der Zündung ununterbrochen in Verbindung mit einem akustischen Signal und einer Meldung über die
Reichweite.
Die Reichweite beträgt zwischen 800
km und 100 km.
Füllen Sie AdBlue
®so schnell wie möglich wieder auf,
oder führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen Signal und einer Meldung über die Reichweite.
Die Reichweite beträgt weniger als 100
km.
Füllen Sie unbedingt den Tank mit AdBlue
® auf, um
ein Eingreifen der Anlasssperre zu vermeiden, oder
führen Sie (3) aus.
Blinkt in Verbindung mit einem akustischen Signal und einer Meldung, dass das Starten
untersagt ist.
Der AdBlue
®-Tank ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das erneute
Starten des Motors.
Füllen Sie AdBlue
® rasch wieder auf, um den Motor
wieder zu starten, oder führen Sie (2) aus.
Es ist unbedingt erforderlich, eine AdBlue
®-
Mindestmenge von 5 Litern in den Tank einzufüllen.
SCR Abgasreinigungssystem (BlueHDi)Ununterbrochen bei eingeschalteter Zündung, in Verbindung mit einem
akustischen Signal.
Es wurde eine Funktionsstörung hinsichtlich des
Abgasreinigungssystems SCR erkannt.
Die Warnung verschwindet, sobald die Emissionswerte
wieder im Toleranzbereich liegen.
Die AdBlue®-Kontrollleuchte blinkt ab
Einschalten der Zündung zusammen
mit der Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchtet, in Verbindung mit einem akustischen Signal und einer Meldung mit Angabe der
Reichweite.
Je nach angezeigter Meldung können Sie bis zu
1.100
km weiterfahren, bevor die Anlasssperre
ausgelöst wird.
Führen Sie (3) unverzüglich durch, um ein Eingreifen
der Anlasssperre zu vermeiden.
Die AdBlue®-Kontrollleuchte blinkt ab
Einschalten der Zündung zusammen
mit der Motorselbstdiagnose-Kontrollleuchte, die
ununterbrochen leuchten, in Verbindung mit einem
akustischen Signal und einer Meldung über die
Anlasssperre.
Die Anlasssperre verhindert das erneute Starten des
Motors (wenn nach Bestätigung einer Funktionsstörung
im Abgasreinigungssystem mehr als zulässig gefahren
worden ist).
Zum Starten, (2) ausführen.
Automatische Funktionen deaktiviert
(elektrische Feststellbremse)
Ununterbrochen Die Funktionen „automatisches Anziehen“
(beim Abstellen des Motors) und „automatisches
Lösen“ sind deaktiviert.
Wenn ein automatisches Anziehen/Lösen nicht mehr
möglich ist:
►

Starten Sie den Motor
.
►

Benutzen Sie den Betätigungsschalter
, um die
elektrische Feststellbremse anzuziehen.
►

Nehmen Sie den Fuß ganz vom Bremspedal.
►


Halten Sie den Betätigungsschalter in Richtung

Lösen der Feststellbremse zwischen 10 und 15
Sekunden gedrückt.

16
Bordinstrumente

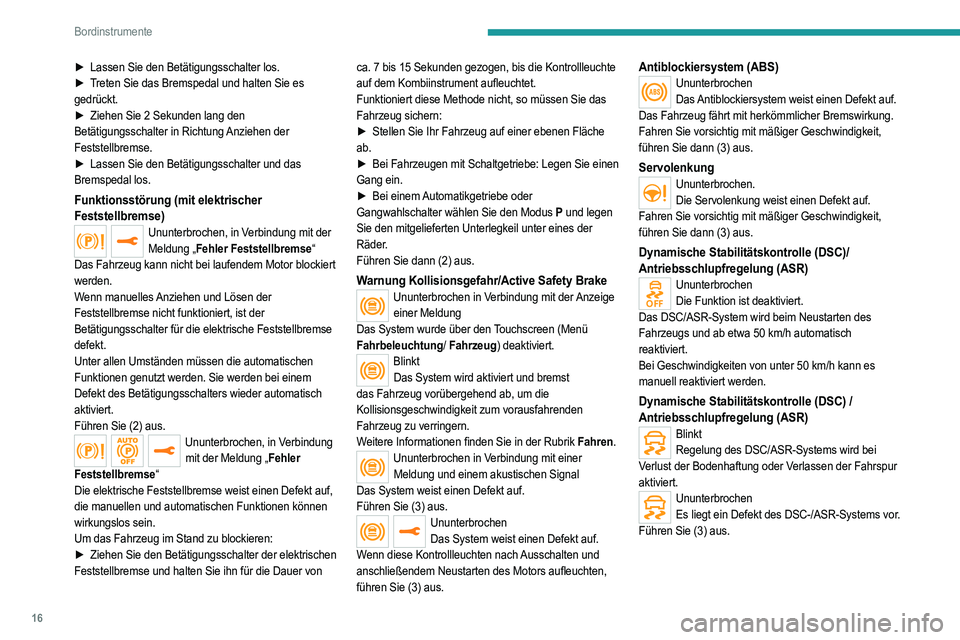

► Lassen Sie den Betätigungsschalter los.
► T reten Sie das Bremspedal und halten Sie es
gedrückt.
►

Ziehen Sie 2 Sekunden lang den

Betätigungsschalter in Richtung Anziehen der
Feststellbremse.
►

Lassen Sie den Betätigungsschalter und das

Bremspedal los.
Funktionsstörung (mit elektrischer
Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler Feststellbremse“
Das Fahrzeug kann nicht bei laufendem Motor blockiert
werden.
Wenn manuelles Anziehen und Lösen der
Feststellbremse nicht funktioniert, ist der
Betätigungsschalter für die elektrische Feststellbremse
defekt.
Unter allen Umständen müssen die automatischen
Funktionen genutzt werden. Sie werden bei einem
Defekt des Betätigungsschalters wieder automatisch
aktiviert.
Führen Sie (2) aus.
Ununterbrochen, in Verbindung mit der Meldung „Fehler
Feststellbremse“
Die elektrische Feststellbremse weist einen Defekt auf,
die manuellen und automatischen Funktionen können
wirkungslos sein.
Um das Fahrzeug im Stand zu blockieren:
►

Ziehen Sie den Betätigungsschalter der elektrischen

Feststellbremse und halten Sie ihn für die Dauer von ca. 7 bis 15 Sekunden gezogen, bis die Kontrollleuchte
auf dem Kombiinstrument aufleuchtet.
Funktioniert diese Methode nicht, so müssen Sie das
Fahrzeug sichern:
►

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche

ab.
►
Bei Fahrzeugen mit Schaltgetriebe: Legen Sie einen

Gang ein.
►
Bei einem
Automatikgetriebe oder
Gangwahlschalter wählen Sie den Modus P und legen
Sie den mitgelieferten Unterlegkeil unter eines der
Räder.
Führen Sie dann (2) aus.
Warnung Kollisionsgefahr/Active Safety BrakeUnunterbrochen in Verbindung mit der Anzeige einer Meldung
Das System wurde über den Touchscreen (Menü
Fahrbeleuchtung/ Fahrzeug) deaktiviert.
Blinkt
Das System wird aktiviert und bremst
das Fahrzeug vorübergehend ab, um die
Kollisionsgeschwindigkeit zum vorausfahrenden
Fahrzeug zu verringern.
Weitere Informationen finden Sie in der Rubrik Fahren.
Ununterbrochen in Verbindung mit einer Meldung und einem akustischen Signal
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Ununterbrochen Das System weist einen Defekt auf.
Wenn diese Kontrollleuchten nach Ausschalten und
anschließendem Neustarten des Motors aufleuchten,
führen Sie (3) aus.
Antiblockiersystem (ABS)Ununterbrochen Das Antiblockiersystem weist einen Defekt auf.
Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
ServolenkungUnunterbrochen. Die Servolenkung weist einen Defekt auf.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit,
führen Sie dann (3) aus.
Dynamische Stabilitätskontrolle (DSC)/
Antriebsschlupfregelung (ASR)
Ununterbrochen Die Funktion ist deaktiviert.
Das DSC/ASR-System wird beim Neustarten des
Fahrzeugs und ab etwa 50
km/h automatisch
reaktiviert.
Bei Geschwindigkeiten von unter 50
km/h kann es
manuell reaktiviert werden.
Dynamische Stabilitätskontrolle (DSC) /
Antriebsschlupfregelung (ASR)
Blinkt Regelung des DSC/ASR-Systems wird bei
Verlust der Bodenhaftung oder Verlassen der Fahrspur
aktiviert.
Ununterbrochen Es liegt ein Defekt des DSC-/ASR-Systems vor.
Führen Sie (3) aus.

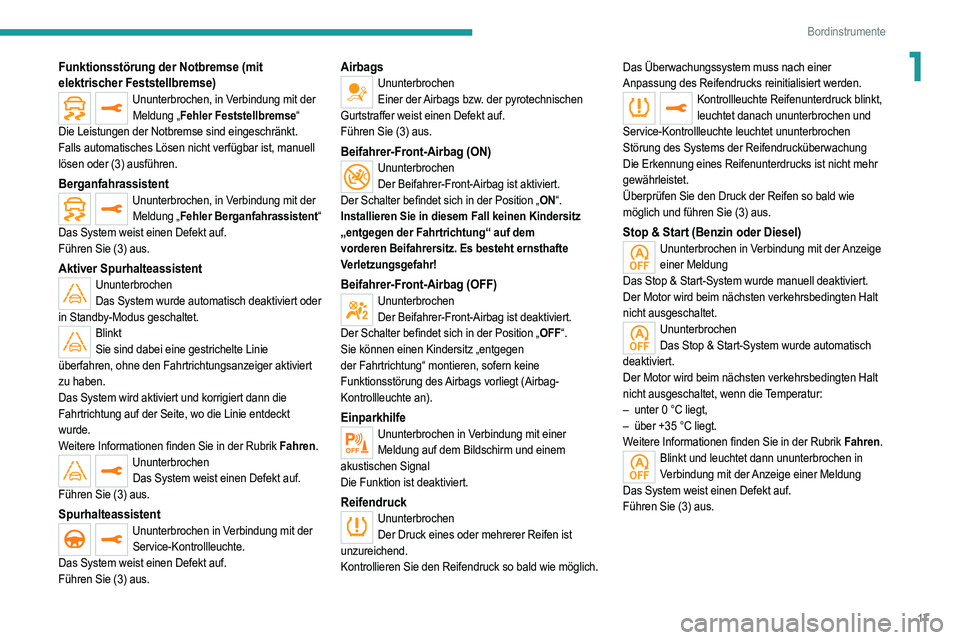

17
Bordinstrumente
1Funktionsstörung der Notbremse (mit
elektrischer Feststellbremse)
Ununterbrochen, in Verbindung mit der Meldung „Fehler Feststellbremse“
Die Leistungen der Notbremse sind eingeschränkt.
Falls automatisches Lösen nicht verfügbar ist, manuell
lösen oder (3) ausführen.
BerganfahrassistentUnunterbrochen, in Verbindung mit der Meldung „Fehler Berganfahrassistent“
Das System weist einen Defekt auf.
Führen Sie (3) aus.
Aktiver SpurhalteassistentUnunterbrochen Das System wurde automatisch deaktiviert oder
in Standby-Modus geschaltet.
Blinkt Sie sind dabei eine gestrichelte Linie
überfahren, ohne den Fahrtrichtungsanzeiger aktiviert
zu haben.
Das System wird aktiviert und korrigiert dann die
Fahrtrichtung auf der Seite, wo die Linie entdeckt
wurde.
Weitere Informationen finden Sie in der Rubrik Fahren.
Ununterbrochen Das System weist einen Defekt auf.
Führen Sie (3) aus.
SpurhalteassistentUnunterbrochen in Verbindung mit der Service-Kontrollleuchte.
Das System weist einen Defekt auf.
Führen Sie (3) aus.
AirbagsUnunterbrochen Einer der Airbags bzw. der pyrotechnischen
Gurtstraffer weist einen Defekt auf.
Führen Sie (3) aus.
Beifahrer-Front-Airbag (ON)Ununterbrochen Der Beifahrer-Front-Airbag ist aktiviert.
Der Schalter befindet sich in der Position „ON“.
Installieren Sie in diesem Fall keinen Kindersitz
„entgegen der Fahrtrichtung“ auf dem
vorderen Beifahrersitz. Es besteht ernsthafte
Verletzungsgefahr!
Beifahrer-Front-Airbag (OFF)Ununterbrochen Der Beifahrer-Front-Airbag ist deaktiviert.
Der Schalter befindet sich in der Position „OFF“.
Sie können einen Kindersitz „entgegen
der Fahrtrichtung“ montieren, sofern keine
Funktionsstörung des Airbags vorliegt (Airbag-
Kontrollleuchte an).
Einparkhilfe
Ununterbrochen in Verbindung mit einer Meldung auf dem Bildschirm und einem
akustischen Signal
Die Funktion ist deaktiviert.
ReifendruckUnunterbrochen Der Druck eines oder mehrerer Reifen ist
unzureichend.
Kontrollieren Sie den Reifendruck so bald wie möglich. Das Überwachungssystem muss nach einer
Anpassung des Reifendrucks reinitialisiert werden.
Kontrollleuchte Reifenunterdruck blinkt,
leuchtet danach ununterbrochen und
Service-Kontrollleuchte leuchtet ununterbrochen
Störung des Systems der Reifendrucküberwachung
Die Erkennung eines Reifenunterdrucks ist nicht mehr
gewährleistet.
Überprüfen Sie den Druck der Reifen so bald wie
möglich und führen Sie (3) aus.
Stop & Start (Benzin oder Diesel)Ununterbrochen in Verbindung mit der Anzeige einer Meldung
Das Stop & Start-System wurde manuell deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten Halt
nicht ausgeschaltet.
Ununterbrochen Das Stop & Start-System wurde automatisch
deaktiviert.
Der Motor wird beim nächsten verkehrsbedingten Halt
nicht ausgeschaltet, wenn die Temperatur:
–

unter 0 °C liegt,
–


über +35 °C liegt.
W

eitere Informationen finden Sie in der Rubrik Fahren.
Blinkt und leuchtet dann ununterbrochen in Verbindung mit der Anzeige einer Meldung
Das System weist einen Defekt auf.
Führen Sie (3) aus.

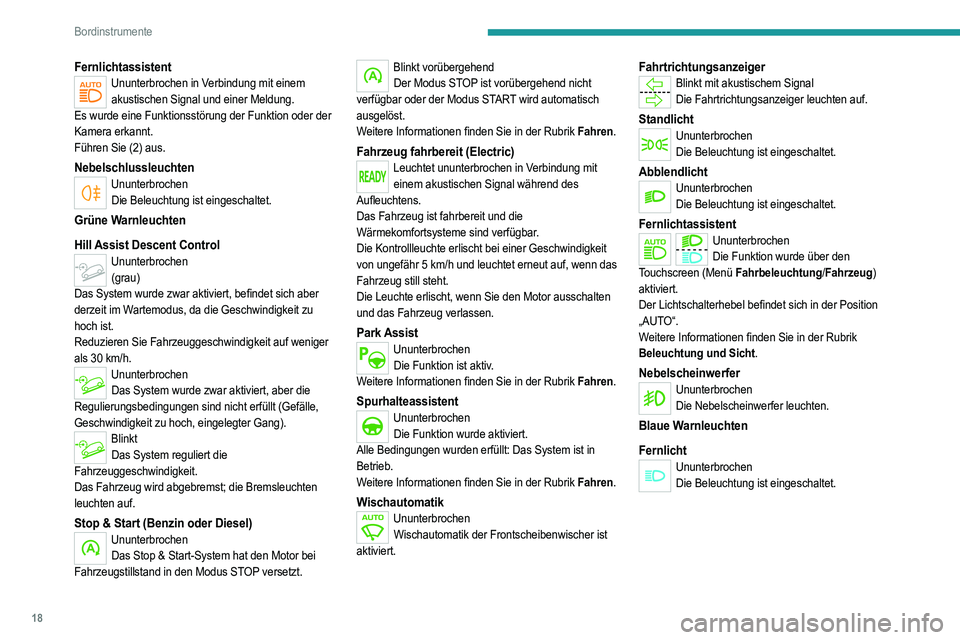

18
Bordinstrumente
FernlichtassistentUnunterbrochen in Verbindung mit einem akustischen Signal und einer Meldung.
Es wurde eine Funktionsstörung der Funktion oder der
Kamera erkannt.
Führen Sie (2) aus.
NebelschlussleuchtenUnunterbrochen Die Beleuchtung ist eingeschaltet.
Grüne Warnleuchten
Hill Assist Descent Control
Ununterbrochen(grau)
Das System wurde zwar aktiviert, befindet sich aber
derzeit im Wartemodus, da die Geschwindigkeit zu
hoch ist.
Reduzieren Sie Fahrzeuggeschwindigkeit auf weniger
als 30

km/h.
Ununterbrochen Das System wurde zwar aktiviert, aber die
Regulierungsbedingungen sind nicht erfüllt (Gefälle,
Geschwindigkeit zu hoch, eingelegter Gang).
Blinkt Das System reguliert die
Fahrzeuggeschwindigkeit.
Das Fahrzeug wird abgebremst; die Bremsleuchten
leuchten auf.
Stop & Start (Benzin oder Diesel)Ununterbrochen Das Stop & Start-System hat den Motor bei
Fahrzeugstillstand in den Modus STOP versetzt.
Blinkt vorübergehend Der Modus STOP ist vorübergehend nicht
verfügbar oder der Modus START wird automatisch
ausgelöst.
Weitere Informationen finden Sie in der Rubrik Fahren.
Fahrzeug fahrbereit (Electric)Leuchtet ununterbrochen in Verbindung mit einem akustischen Signal während des
Aufleuchtens.
Das Fahrzeug ist fahrbereit und die
Wärmekomfortsysteme sind verfügbar.
Die Kontrollleuchte erlischt bei einer Geschwindigkeit
von ungefähr 5
km/h und leuchtet erneut auf, wenn das
Fahrzeug still steht.
Die Leuchte erlischt, wenn Sie den Motor ausschalten
und das Fahrzeug verlassen.
Park AssistUnunterbrochen Die Funktion ist aktiv.
Weitere Informationen finden Sie in der Rubrik Fahren.
SpurhalteassistentUnunterbrochen Die Funktion wurde aktiviert.
Alle Bedingungen wurden erfüllt: Das System ist in
Betrieb.
Weitere Informationen finden Sie in der Rubrik Fahren.
WischautomatikUnunterbrochen Wischautomatik der Frontscheibenwischer ist
aktiviert.
FahrtrichtungsanzeigerBlinkt mit akustischem Signal Die Fahrtrichtungsanzeiger leuchten auf.
StandlichtUnunterbrochenDie Beleuchtung ist eingeschaltet.
AbblendlichtUnunterbrochenDie Beleuchtung ist eingeschaltet.
FernlichtassistentUnunterbrochenDie Funktion wurde über den
Touchscreen (Menü Fahrbeleuchtung/ Fahrzeug)
aktiviert.
Der Lichtschalterhebel befindet sich in der Position
„AUTO“.
Weitere Informationen finden Sie in der Rubrik
Beleuchtung und Sicht.
NebelscheinwerferUnunterbrochen Die Nebelscheinwerfer leuchten.
Blaue Warnleuchten
Fernlicht
UnunterbrochenDie Beleuchtung ist eingeschaltet.
