PEUGEOT 206 2008 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2008, Model line: 206, Model: PEUGEOT 206 2008Pages: 118, PDF Size: 1.37 MB
Page 101 of 118

99
INFORMATIONS PRATIQUES
-
Projecteurs antibrouillard
avant H1 55W
Appuyez sous la trappe d’accès pour
la dégager.
Ouvrez la trappe.
Tournez le couvercle pour le dépo-
ser.
Débranchez la lampe.
Appuyez sur les deux extrémités de
l ’ a g r a f e d e i x a t i o n p o u r d é g a g e r l a
lampe. Feu antibrouillard arrière
P21W
Déclipez le feu et dégagez l’ensem-
ble.
Tournez le connecteur douille d’un
quart de tour et retirez-le.
Remplacez la lampe.
Feux de plaque minéralogique
W5W
I n s é r e z u n t o u r n e v i s i n d a n s u n d e s
trous extérieurs du transparent.
Poussez-le vers l’extérieur pour le
décliper.
Retirez le transparent.
Remplacez la lampe défectueuse.
Page 102 of 118

INFORMATIONS PRATIQUES
100 -
CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées
sous la planche de bord et dans le
compartiment moteur.
Bon Mauvais
Pince A
Boîte à fusibles planche de
bord
Dévissez la vis d’un quart de tour
avec une pièce de monnaie puis
déposez le couvercle pour accéder
aux fusibles.
Les fusibles de rechanges et la
pince
A s o n t i x é s s u r l ’ i n t é r i e u r d u
couvercle de la boîte à fusibles de la
planche de bord. Dépose et pose d’un fusible
Avant de remplacer un fusible, il est nécessaire de connaître la
cause de l’inci-
dent et d’y avoir remédié. Les numéros des fusibles sont indiqué s sur la boîte à
fusibles.
Utilisez la pince A.
Remplacer toujours un fusible défectueux (lecture selon fu sible) par un
fusible de calibre équivalent.
Page 103 of 118

INFORMATIONS PRATIQUES
100 -
CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées
sous la planche de bord et dans le
compartiment moteur.
Bon Mauvais
Pince A
Boîte à fusibles planche de
bord
Dévissez la vis d’un quart de tour
avec une pièce de monnaie puis
déposez le couvercle pour accéder
aux fusibles.
Les fusibles de rechanges et la
pince
A s o n t i x é s s u r l ’ i n t é r i e u r d u
couvercle de la boîte à fusibles de la
planche de bord. Dépose et pose d’un fusible
Avant de remplacer un fusible, il est nécessaire de connaître la
cause de l’inci-
dent et d’y avoir remédié. Les numéros des fusibles sont indiqué s sur la boîte à
fusibles.
Utilisez la pince A.
Remplacer toujours un fusible défectueux (lecture selon fu sible) par un
fusible de calibre équivalent.
Page 104 of 118

101
INFORMATIONS PRATIQUES
-

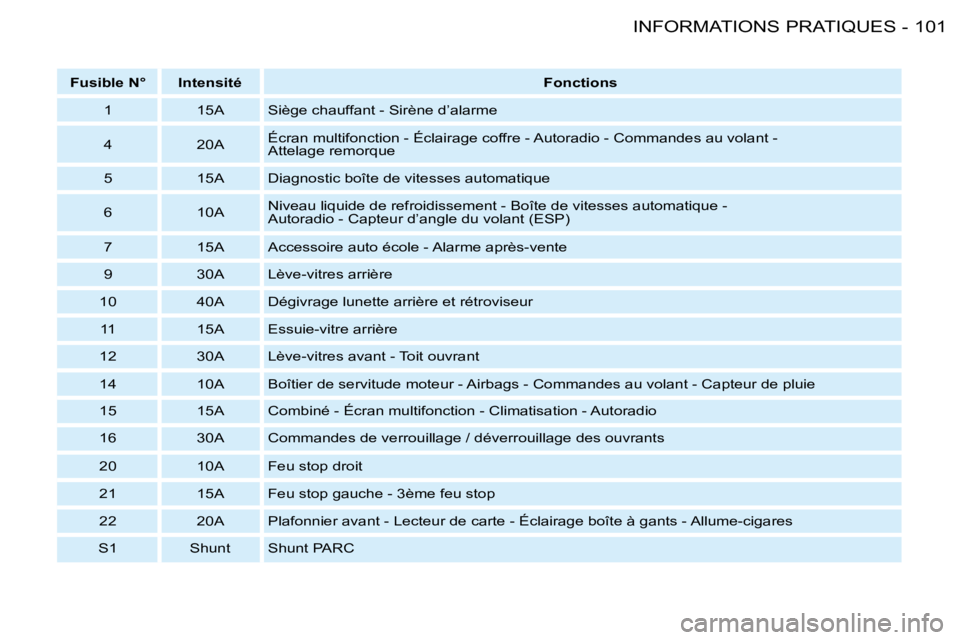

Fusible N° Intensité Fonctions
1 15A Siège chauffant - Sirène d’alarme
4 20A Écran multifonction - Éclairage coffre - Autoradio - Commandes au vola
nt -
Attelage remorque
5 15A Diagnostic boîte de vitesses automatique
6 10A Niveau liquide de refroidissement - Boîte de vitesses automatiqu
e -
Autoradio - Capteur d’angle du volant (ESP)
7 15A Accessoire auto école - Alarme après-vente
9 30A Lève-vitres arrière
10 40A Dégivrage lunette arrière et rétroviseur 11 15A Essuie-vitre arrière
12 30A Lève-vitres avant - Toit ouvrant
14 10A Boîtier de servitude moteur - Airbags - Commandes au volant - C apteur de pluie
15 15A Combiné - Écran multifonction - Climatisation - Autoradio
16 30A Commandes de verrouillage / déverrouillage des ouvrants
20 10A Feu stop droit
21 15A Feu stop gauche - 3ème feu stop
22 20A Plafonnier avant - Lecteur de carte - Éclairage boîte à ga nts - Allume-cigares
S1 Shunt Shunt PARC
Page 105 of 118

INFORMATIONS PRATIQUES
102 -
ou Le circuit électrique de
votre véhicule est conçu
pour fonctionner avec les
équipements de série ou
optionnels.
Avant d’installer d’autres équipe-
ments ou accessoires électriques
sur votre véhicule, consultez le ré-
seau PEUGEOT.
Certains accessoires électriques
ou la façon dont ils sont montés
peuvent avoir des effets néfastes
sur le fonctionnement de votre vé-
hicule (les circuits électroniques
de commande, le circuit audio et
le circuit de charge électrique).
PEUGEOT décline toute respon-
sabilité pour les frais occasionnés
par la remise en état de votre vé-
hicule ou les dysfonctionnements
résultant de l’installation d’acces-
soires auxiliaires, non fournis et
non recommandés par PEUGEOT
et non installés selon ses pres-
criptions, en particulier pour tout
appareil dont la consommation
dépasse 10 milliampères.

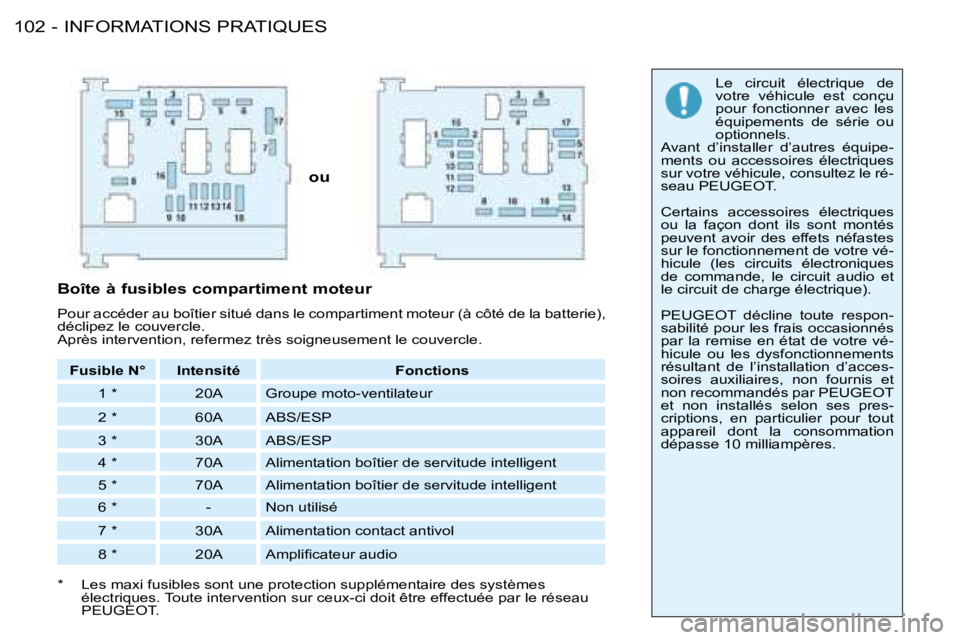

Fusible N° Intensité Fonctions
1 * 20A Groupe moto-ventilateur
2 * 60A ABS/ESP
3 * 30A ABS/ESP
4 * 70A Alimentation boîtier de servitude intelligent
5 * 70A Alimentation boîtier de servitude intelligent
6 * - Non utilisé
7 * 30A Alimentation contact antivol
8 * 20A A m p l i i c a t e u r a u d i o
Boîte à fusibles compartiment moteur
Pour accéder au boîtier situé dans le compartiment moteur (à côté d
e la batterie),
déclipez le couvercle.
Après intervention, refermez très soigneusement le couvercle.
* Les maxi fusibles sont une protection supplémentaire des système s
électriques. Toute intervention sur ceux-ci doit être effectuée par le réseau
PEUGEOT.
Page 106 of 118

103
INFORMATIONS PRATIQUES
-

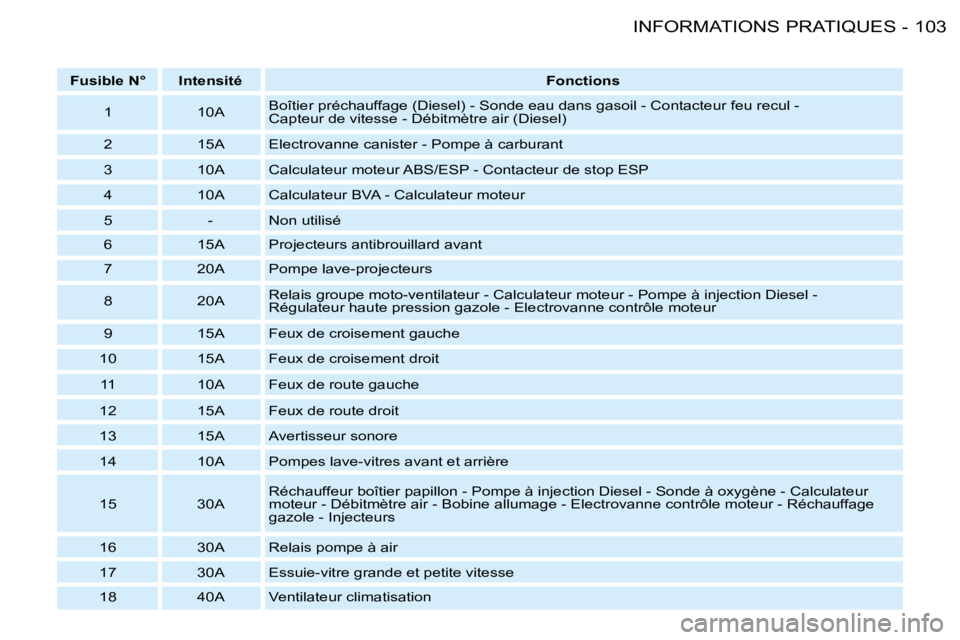

Fusible N° Intensité Fonctions
1 10A Boîtier préchauffage (Diesel) - Sonde eau dans gasoil - Contacte
ur feu recul -
Capteur de vitesse - Débitmètre air (Diesel)
2 15A Electrovanne canister - Pompe à carburant
3 10A Calculateur moteur ABS/ESP - Contacteur de stop ESP
4 10A Calculateur BVA - Calculateur moteur
5 - Non utilisé
6 15A Projecteurs antibrouillard avant
7 20A Pompe lave-projecteurs
8 20A Relais groupe moto-ventilateur - Calculateur moteur - Pompe à inj
ection Diesel -
Régulateur haute pression gazole - Electrovanne contrôle moteur
9 15A Feux de croisement gauche
10 15A Feux de croisement droit
11 10A Feux de route gauche
12 15A Feux de route droit
13 15A Avertisseur sonore
14 10A Pompes lave-vitres avant et arrière
15 30A Réchauffeur boîtier papillon - Pompe à injection Diesel - Son
de à oxygène - Calculateur
moteur - Débitmètre air - Bobine allumage - Electrovanne contrôle mo teur - Réchauffage
gazole - Injecteurs
16 30A Relais pompe à air
17 30A Essuie-vitre grande et petite vitesse
18 40A Ventilateur climatisation
Page 107 of 118

INFORMATIONS PRATIQUES
104 -
BATTERIE
Pour recharger la batterie avec un
chargeur de batterie :
- débranchez la batterie,
- respectez les instructions
d’utilisation données par le
fabricant du chargeur,
- rebranchez en commençant par la borne (-),
- v é r i i e z l a p r o p r e t é d e s b o r n e s et des cosses. Si elles sont
couvertes de sulfate (dépôt
blanchâtre ou verdâtre),
démontez-les et nettoyez-les. - Avant de procéder au
débranchement de la
batterie, vous devez
attendre 2 minutes
après la coupure du
contact.
- Ne débranchez pas les cosses quand le moteur
tourne.
- Ne rechargez pas les batteries sans avoir
débranché les cosses.
- Fermez les vitres et le toit avant de débrancher la
batterie.
- Après tout rebranchement de la batterie, mettez le contact
et attendez 1 minute avant de
d é m a r r e r , a i n d e p e r m e t t r e
l’initialisation des systèmes
électroniques. Toutefois, si
après cette manipulation de
légères perturbations subsistent,
consultez le réseau PEUGEOT.
Il est conseillé, lors d’un arrêt
prolongé de plus d’un mois, de
débrancher la batterie.
LA FONCTION MODE
ÉCONOMIE
Après l’arrêt du moteur, certaines
fonctions (essuie-vitre, lève-vitres,
plafonniers, autoradio, etc.) ne sont
utilisables que pendant une durée
cumulée d’environ trente minutes,
a i n d e n e p a s d é c h a r g e r l a b a t t e r i e .
Une fois ces trente minutes passées,
un message d’entrée en mode éco-
nomie d’énergie apparaît sur l’écran
multifonction et les fonctions actives
sont mises en veille.
Ces fonctions seront réactivées
automatiquement à la prochaine utili-
sation du véhicule.
Pour retrouver l’usage immédiat de
ces fonctions, il faut procéder au dé-
marrage du moteur et le laisser tour-
ner quelques instants.
Le temps dont vous disposerez alors
sera le double du temps de mise
en route du moteur. Néanmoins, ce
temps sera toujours compris entre
cinq et trente minutes.

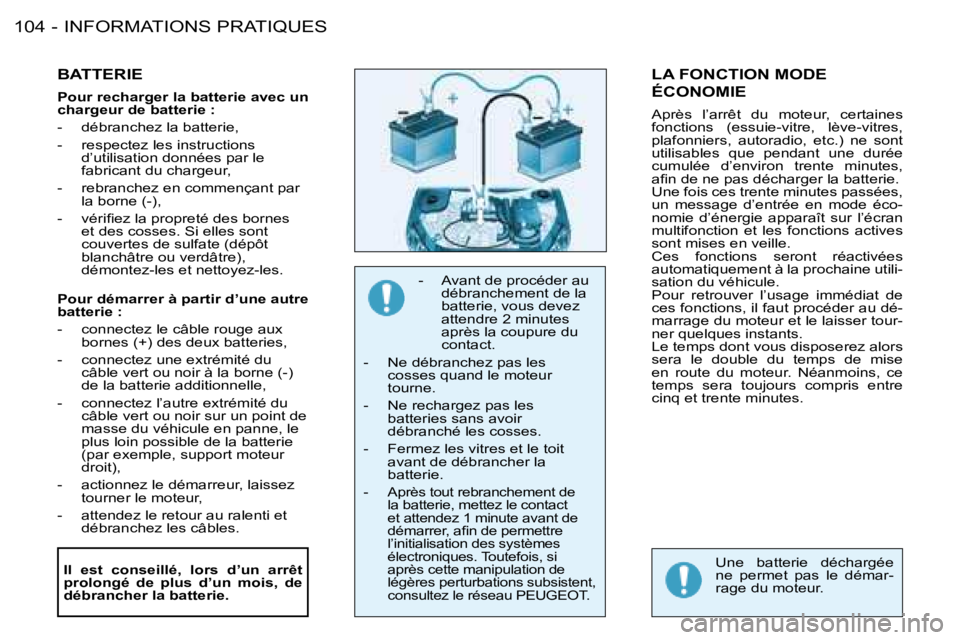

Pour démarrer à partir d’une autre
batterie :
- connectez le câble rouge aux
bornes (+) des deux batteries,
- connectez une extrémité du câble vert ou noir à la borne (-)
de la batterie additionnelle,
- connectez l’autre extrémité du câble vert ou noir sur un point de
masse du véhicule en panne, le
plus loin possible de la batterie
(par exemple, support moteur
droit),
- actionnez le démarreur, laissez tourner le moteur,
- attendez le retour au ralenti et débranchez les câbles.
Une batterie déchargée
ne permet pas le démar-
rage du moteur.
Page 108 of 118

105
INFORMATIONS PRATIQUES
-
MONTER DES
HAUT-PARLEURS
Le pré-équipement permet de monter :
- des haut-parleurs de diamètre
165 mm sur les portes avant,
- des haut-parleurs de diamètre 130 mm sur les portes arrière,
- des tweeters de diamètre 22,5 mm dans les garnitures des

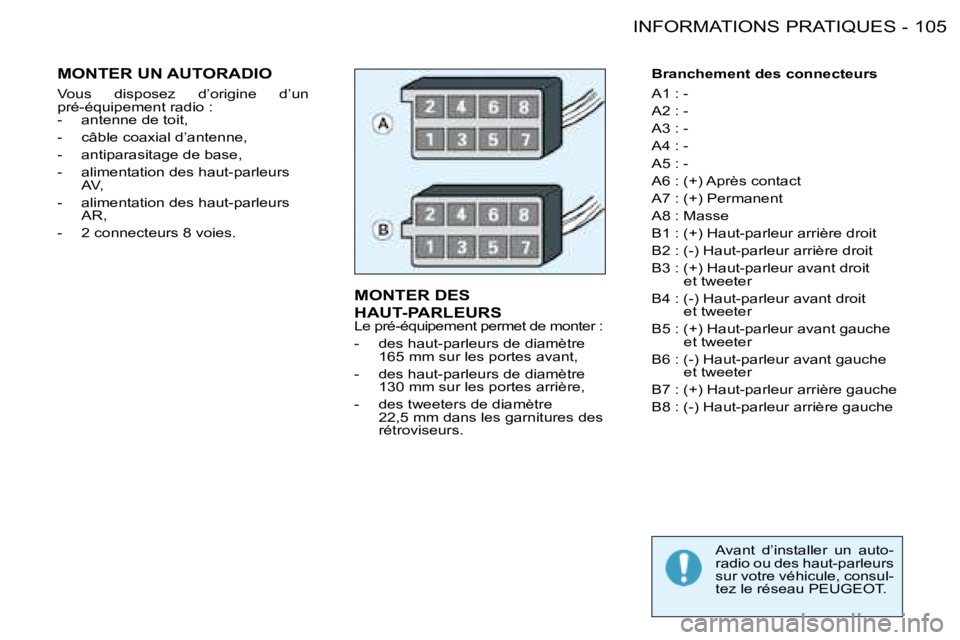

rétroviseurs. Branchement des connecteurs
A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) Après contact
A7 : (+) Permanent
A8 : Masse
B1 : (+) Haut-parleur arrière droit
B2 : (-) Haut-parleur arrière droit
B3 : (+) Haut-parleur avant droit
et tweeter
B4 : (-) Haut-parleur avant droit et tweeter
B5 : (+) Haut-parleur avant gauche et tweeter
B6 : (-) Haut-parleur avant gauche et tweeter
B7 : (+) Haut-parleur arrière gauche
B8 : (-) Haut-parleur arrière gauche
Avant d’installer un auto-
radio ou des haut-parleurs
sur votre véhicule, consul-
tez le réseau PEUGEOT.
MONTER UN AUTORADIO
Vous disposez d’origine d’un
pré-équipement radio :
- antenne de toit,
- câble coaxial d’antenne,
- antiparasitage de base,
- alimentation des haut-parleurs AV,
- alimentation des haut-parleurs AR,
- 2 connecteurs 8 voies.
Page 109 of 118

INFORMATIONS PRATIQUES
106 -

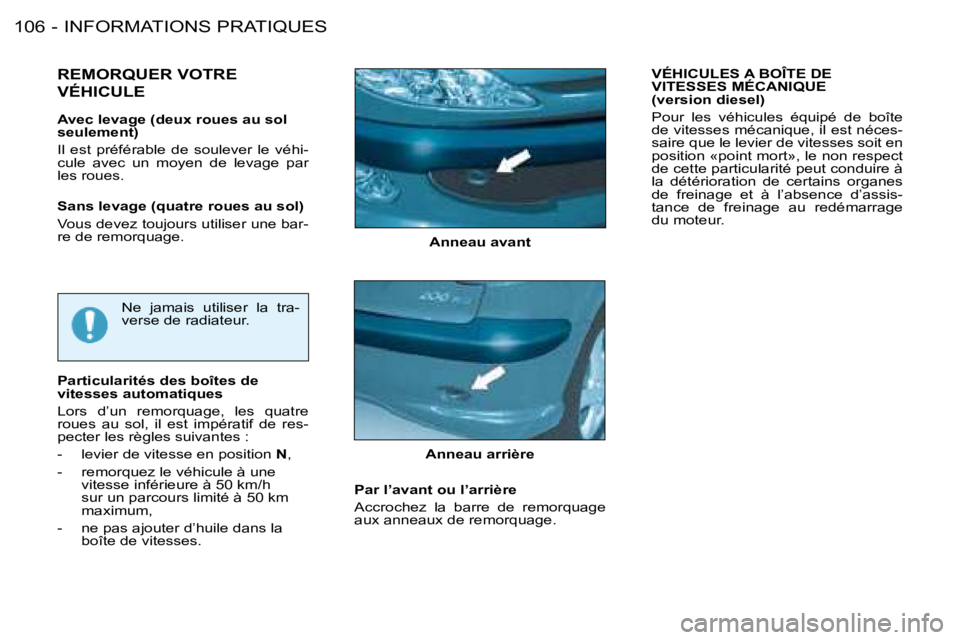

Anneau avant
REMORQUER VOTRE
VÉHICULE
Ne jamais utiliser la tra-
verse de radiateur.
Particularités des boîtes de
vitesses automatiques
Lors d’un remorquage, les quatre
roues au sol, il est impératif de res-
pecter les règles suivantes :
- levier de vitesse en position N,
- remorquez le véhicule à une vitesse inférieure à 50 km/h
sur un parcours limité à 50 km
maximum,
- ne pas ajouter d’huile dans la boîte de vitesses. Anneau arrière
Par l’avant ou l’arrière
Accrochez la barre de remorquage
aux anneaux de remorquage.
Avec levage (deux roues au sol
seulement)
Il est préférable de soulever le véhi-
cule avec un moyen de levage par
les roues.
Sans levage (quatre roues au sol)
Vous devez toujours utiliser une bar-
re de remorquage.
VÉHICULES A BOÎTE DE
VITESSES MÉCANIQUE
(version diesel)
Pour les véhicules équipé de boîte
de vitesses mécanique, il est néces-
saire que le levier de vitesses soit en
position «point mort», le non respect
de cette particularité peut conduire à
la détérioration de certains organes
de freinage et à l’absence d’assis-
tance de freinage au redémarrage
du moteur.
Page 110 of 118

107
INFORMATIONS PRATIQUES
-
ATTELER UNE REMORQUE,
UNE CARAVANE, UN BATEAU...
Nous vous recommandons d’utili-
ser les attelages et leurs faisceaux
d’origine PEUGEOT qui ont été tes-
tés et homologués dès la conception
d e v o t r e v é h i c u l e e t d e c o n i e r l e
montage de ce dispositif au réseau
PEUGEOT.
En cas de montage hors réseau
PEUGEOT, ce montage doit se faire
impérativement en utilisant les pré-
dispositions électriques implantées à
l’arrière du véhicule et les préconisa-
tions du constructeur.
Votre véhicule est essentiellement
conçu pour le transport des person-
nes et de bagages mais peut éga-
lement être utilisé pour tracter une
remorque.
La conduite avec remorque soumet
le véhicule tracteur à des sollicita-
tions plus importantes et exige de son
conducteur une attention particulière.
La densité de l’air diminue avec l’al-
titude, réduisant ainsi les performan-
ces du moteur. Il faut réduire la charge
maximum remorquable de 10 % par
tranche de 1000 mètres d’altitude. Conseils de conduite
Répartition des charges :
répartis-
sez la charge dans la remorque pour
que les objets les plus lourds se trou-
vent le plus près possible de l’essieu
e t q u e l e p o i d s s u r l è c h e a p p r o c h e
le maximum autorisé, sans toutefois
le dépasser.
Refroidissement : tracter une re-
morque en côte augmente la tempé-
rature du liquide de refroidissement.
Le ventilateur étant actionné électri-
quement, sa capacité de refroidis-
sement ne dépend pas du régime
moteur.
Au contraire, utilisez un rapport de
boîte de vitesses élevé pour abais-
ser le régime moteur et réduisez vo-
tre vitesse.
La charge maximum remorquable en
côte prolongée dépend de l’inclinai-
son de la pente et de la température
extérieure. Dans tous les cas, soyez attentif à la
température du liquide de refroidis-
sement.
Dans certains cas d’utilisation par-
ticulièrement exigeante (traction de
la charge maximale dans une forte
pente par température élevée), la
coupure de l’air conditionné permet
de récupérer de la puissance moteur
et, donc d’améliorer la capacité de
remorquage.
En cas d’allumage du témoin d’aler-
te, arrêtez le véhicule et coupez le
moteur dès que possible.
Pneumatiques :
v é r i i e z l a p r e s s i o n
des pneumatiques du véhicule trac-
teur et de la remorque en respectant
les pressions recommandées.
Freins : tracter augmente la distance
de freinage.
Eclairage : v é r i i e z l a s i g n a l i s a t i o n
électrique de la remorque.
Vent latéral : tenez compte de l’aug-
mentation de la sensibilité au vent.
