alarm Peugeot 206 CC 2001.5 Handleiding (in Dutch)
[x] Cancel search | Manufacturer: PEUGEOT, Model Year: 2001.5, Model line: 206 CC, Model: Peugeot 206 CC 2001.5Pages: 123, PDF Size: 1.78 MB
Page 2 of 123
1Handgreep ontgrendelen motorkap
2 Zekeringenkastje
3 Opbergvak
4 Hoogteverstelling stuurwiel
5 Koplampverstelling
6 Schakelaar verlichting enmistlampen
7 Verstelbaar zijventilatierooster
8
Schakelaar stoelverwarming*
9 Zijruitontwaseming
10 Uitschakelen airbag aanpassagierszijde*
11 Airbag bestuurder/Claxon
12 Dimmer dashboardverlich-ting 13
Schakelaar ruitenwissers/ruitensproeiers
14 Radiobediening vanaf hetstuurwiel
15 Stuurslot
16 Middelste verstelbare venti-latieroosters
17 Schakelaar alarmknipper-lichten
18 Multifunctioneel display
19 Autoradio
20 Voorruitontwaseming
21 Airbag aan passagierszijde
22 Dashboardkastje
23 Schakelaars en bediening-sorganen verwarming, venti-latie, airconditioning, achter-ruitverwarming en verwar-ming buitenspiegels 24
Asbak v——r
25 Versnellingshendel
26 Aansteker
27 Schakelaars elektrischbediende spiegels
28 Schakelaars elektrischbediende ruiten v——r
29 Handrem
30 Schakelaar dakbediening
* Volgens uitvoering.
3UW IN EEN OOGOPSLAG
Page 29 of 123
CONTROLE TIJDENS HET RIJDEN
31
Alarmknipperlichten
Druk de knop in, de richtingaanwijzers knipperen tegelijkertijd. De alarmknipperlichten werken ook als het contact is afgezet.

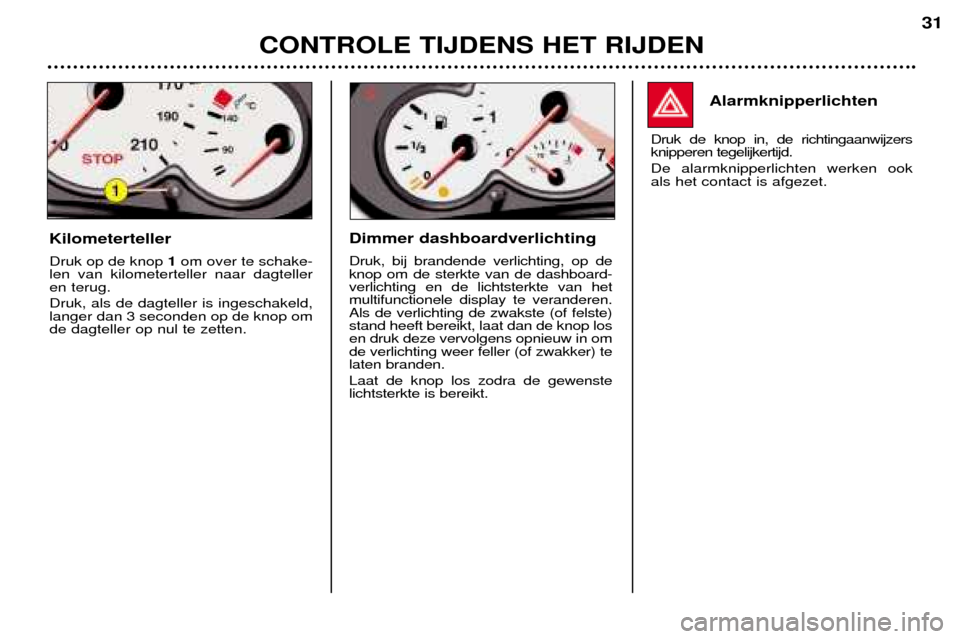

Kilometerteller Druk op de knop 1om over te schake-
len van kilometerteller naar dagteller en terug. Druk, als de dagteller is ingeschakeld, langer dan 3 seconden op de knop omde dagteller op nul te zetten.Dimmer dashboardverlichting Druk, bij brandende verlichting, op de knop om de sterkte van de dashboard-verlichting en de lichtsterkte van hetmultifunctionele display te veranderen.Als de verlichting de zwakste (of felste)stand heeft bereikt, laat dan de knop losen druk deze vervolgens opnieuw in omde verlichting weer feller (of zwakker) telaten branden. Laat de knop los zodra de gewenste lichtsterkte is bereikt.
Page 106 of 123
PRAKTISCHE INFORMATIE
103
Zekeringen vervangen De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord enverholpen worden. De nummers van de zekeringen zijn aangegeven op de zekeringenkast.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd dooreen zekering met dezelfde stroomsterkte.
Goed
Defect
* Volgens uitvoering.Zekering Amp Functies*
1 15A Stoelverwarming - sirene alarm
4 20A
Multifunctioneel display - elektronische eenheidnavigatiesysteem - ver-lichting bagageruimte -autoradio - regensensor
5 15A Diagnosesysteem automatische trans-missie
6 10A Koelvloeistofniveau- meter - automa-tische transmissie -autoradio
Page 107 of 123
PRAKTISCHE INFORMATIE
103
Zekeringen vervangen De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap. Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwijderde afdekplaat om bij de zekeringen tekomen.Verwijderen en plaatsen van een zekering
Voordat een zekering wordt vervangen, moet eerst de oorzaak van de storing opgespoord enverholpen worden. De nummers van de zekeringen zijn aangegeven op de zekeringenkast.
Vervang een defecte zekering (stroomsterkte vermeld op zekering) altijd dooreen zekering met dezelfde stroomsterkte.
Goed
Defect
* Volgens uitvoering.Zekering Amp Functies*
1 15A Stoelverwarming - sirene alarm
4 20A
Multifunctioneel display - elektronische eenheidnavigatiesysteem - ver-lichting bagageruimte -autoradio - regensensor
5 15A Diagnosesysteem automatische trans-missie
6 10A Koelvloeistofniveau- meter - automa-tische transmissie -autoradio
Page 108 of 123
PRAKTISCHE INFORMATIE
104
Zekering AmpFuncties*
7 15A Dubbele bediening lesauto - naderhand ingebouwd alarmsysteem - regensensor
9 30A Hydraulische pomp
10 40A Verwarming buitenspiegels 11 15A Ruitenwissers
12 30A Elektrisch bediende ruiten voor
14 10A Servicecentrale motor - airbags - stuurkolomschakelaars
15 15A
Instrumentenpaneel - multifunctioneel display - elektronische eenheid navigatiesysteem - airconditioning - autoradio
16 30A Bediening centrale portiervergrendeling
20 10A Remlicht rechts
21 15A Remlicht links - derde remlicht
22 30A Plafonnier voor - verlichting dashboardkastje - aansteker
S1 Shunt Shunt parc
* Volgens uitvoering.
Page 119 of 123
PRAKTISCHE INFORMATIE
115
Accessoires voor uw 206 CC
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen. Al deze accessoires en onderdelen zijn, na getest en goedgekeurd te zijn ten aanzien van bedrijfszekerheid en veiligheid, aan-
gepast aan uw PEUGEOT; iets wat PEUGEOT niet van andere producten kan garanderen.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires met PEUGEOT- garantie:
Veiligheid:Alarminstallaties, hellingdetectie, ruiten graveren, wielbouten met slot, gevarendriehoek, verbanddoos, ...
Bescherming: Stoelhoezen geschikt voor zij-airbags, matten, vloermat bagageruimte, ...
Communicatie: Autotelefoon, navigatiesysteem, CD-wisselaars*, autoradio's, luidsprekers, radiosierpaneel, É
Styling: Aluminium velgen, wieldoppen, spatlappen*, aluminium en houten sierpanelen, ...
Comfort: Centrale armleuning, flessenhouder, opbergbox voor CD's of cassettes, houder voor autotelefoon,windschermÉ
Vrije tijd: Trekhaak, kofferrek, sneeuwkettingen, ...
Kinderen: Baby- en kinderzitjes, ...
Onderhoudsmiddelen: Ruitensproeiervloeistof, reinigings-/onderhoudsmiddelen voor interieur en exterieur.
* Beschikbaar in de loop van het jaar.
