PROGRAMY ÚDRŽBY PEUGEOT
25
Doporučené homologované oleje
Oleje, které jsou uvedené v protější
tabulce, vyhovují většině způsobů
používání vozidla.
V protějším grafu je uvedena optimální
viskozitní třída v závislosti na provozníteplotě.
Je rovněž možné používat syntetické
oleje "vysoké kvality".
Jestliže nejsou k dispozici polosynte-
tické nebo syntetické oleje, je možné
používat oleje kvality API SH/SJ,
přitom je však nutné se řídit plánem
údržby pro ztížené provozní podmín-
ky, který má zkrácené intervaly mezi
kontrolami. Neváhejte požádat o radu
pracovníky servisu sítě
PEUGEOT pro zajištění příjemné jízdy
a optimalizování nákladů na údržbuvozidla.
V zemích mimo Evropu se obraťte
na místního zástupce automobilky
PEUGEOT.
0W203040
50
20W
15W
10W
5W
VÝHRADNĚ VÝHRADNĚ
Mechanická ESSO GEAR OIL BV TOTAL TRANSMISSION BV
převodovka 75W-80 ND 9736.41 75W-80
VÝHRADNĚ
Automatická ATF 4HP20-AL4
převodovka AL4 ND 9736.22
Posilovač řízení ESSO ATF D TOTAL FLUIDE AT42 ND 9730.94
Brzdová kapalina PEUGEOT DOT4
Chladicí kapalina
PROCOR TM108/GLYSANTIN G33 nebo REVKOGEL 2000VÝHRADNĚOchrana do –35°C
Další homologované provozní kapaliny
Page 22 of 123
KONTROLA FUNKCE
26
1.Kontrolka nezapnutého
bezpečnostního pásu*
2.
Kontrolka neutralizace nafukovacího
vaku "airbagu" spolujezdce*
3. Kontrolka čelních a bočních*
nafukovacích vaků "airbagů"
4. Kontrolka předních světel do mlhy
5. ABS*: kontrolka antiblokovacíhosystému
6. Kontrolka zadního světla do mlhy
7. Kontrolka levých směrových světel
8. Ukazatel počtu ujetých kilometrů,
ukazatel údržby a ukazatel hladinyoleje 9.
Kontrolka pravých směrových světel
10. Kontrolka autodiagnostiky motoru
11 . Kontrolka dálkových světel
12. Kontrolka ruční brzdy, hladiny
brzdové kapaliny a závady REF
13. Kontrolka potkávacích světel
14. Kontrolka nabíjení baterie
15. Kontrolka tlaku motorového oleje
16. Kontrolka teploty a minimální
hladiny chladicí kapaliny
17. Ukazatel teploty motorového oleje 18.
Tlačítko přepínání ukazatele
ujetých kilometrů
19. Centrální výstražná kontrolka
(STOP)
20. Rychloměr
21. Ukazatel teploty chladicí kapaliny
22. Otáčkoměr
23. Reostat osvětlení
24. Palivoměr
25. Kontrolka minimální zásoby paliva
* Podle vybavení.
Přístrojová deska
Page 23 of 123
KONTROLA FUNKCE
27
1.Kontrolka nezapnutého
bezpečnostního pásu*
2.
Kontrolka neutralizace nafukovacího
vaku "airbagu" spolujezdce*
3. Kontrolka čelních a bočních*
nafukovacích vaků "airbagů"
4.
Kontrolka předních světel do mlhy
5. ABS*: kontrolka antiblokovacíhosystému
6. Kontrolka zadního světla do mlhy
7.
Kontrolka levého směrového světla
8. Ukazatel ujetých kilometrů, ukaza-
tel údržby a ukazatel hladiny
motorového oleje 9.
Kontrolka pravého směrovéhosvětla
10. Kontrolka autodiagnostiky motoru
11 . Kontrolka dálkových světel
12. Kontrolka ruční brzdy, hladiny brz-
dové kapaliny a závady REF
13. Kontrolka potkávacích světel
14. Kontrolka nabíjení baterie
15. Kontrolka tlaku motorového oleje
16. Kontrolka teploty a minimální hla-
diny chladicí kapaliny
17. Funkční programy převodovky
18. Ukazatel polohy volicí páky 19.
Tlačítko funkce ukazatele ujetýchkilometrů
20. Centrální výstražná kontrolka
STOP
21. Rychloměr
22. Ukazatel teploty chladicí kapaliny
23. Otáčkoměr
24. Reostat osvětlení
25. Palivoměr
26. Kontrolka minimální zásoby paliva
v nádrži
* Podle vybavení.
Přístrojová deska: automatická převodovka
Page 24 of 123
KONTROLA FUNKCE
28
Kontrolka ruční brzdy,
minimální hladiny
brzdové kapaliny a
závady systému
elektronického rozdělení
brzdného účinku (REF)
Kontrolka oznamuje:
– že ruční brzda je zatažená nebo nedostatečně povolená,
– nadměrný úbytek brzdové kapaliny (jestliže kontrolka svítí, i když je
ruční brzda povolená),
– závadu systému elektronického roz- dělení brzdného účinku (REF), jest-
liže svítí současně s kontrolkouABS.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
Kontrola funkce
Výstražná kontrolka, která
nepřetržitě svítí nebo bliká za
chodu motoru, je znamením závady
funkce příslušné součásti. Při
rozsvícení některých kontrolek se
může ozvat zvukový signál a na
vícefunkčním displeji se objeví
hlášení. Nepodceňte tuto výstrahu:
co nejrychleji se obraťte na servis
PEUGEOT. Když se za jízdy vozidla
rozsvítí centrální výstražná kontrol-
ka STOP, je nutné okamžitě zasta-
vit. Při zastavování dbejte na bez-pečnost.
Kontrolka antiblokovacího
systému (ABS)*
Jestliže kontrolka svítí nepřetržitě,
signalizuje poruchu systému ABS.
Vozidlo v takovém případě využívá
klasický brzdový systém s posi-lováním.
Obraťte se na servis sítě PEUGEOT.
* Podle vybavení.
Kontrolka tlaku a
teploty motorovéhooleje
Rozsvítí se současně s centrální
výstražnou kontrolkou (STOP).
Je nutno okamžitě zastavit.
Tato kontrolka upozorňuje na:
- nedostatečný tlak oleje,
- nedostatečné množství oleje v mazacím okruhu; doplňte olej,
- příliš vysokou teplotu oleje. Rozsvícení kontrolky je doprováze-
né zvukovým signálem. Pro snížení
teploty oleje snižte rychlost vozidla.
Obraťte se urychleně na servis sítě
PEUGEOT.
Kontrolka teploty a
minimální hladiny
chladicí kapaliny
Rozsvítí se současně s centrální
výstražnou kontrolkou (STOP).
Je nutno okamžitě zastavit.
Než dolejete kapalinu, počkejte na
vychladnutí motoru.
Chladicí okruh je pod tlakem.
Aby nedošlo k popálení při
doplňování chladicí kapaliny, povolte
nejprve uzávěr o dvě otáčky a nechte
klesnout tlak.
Po klesnutí tlaku sejměte uzávěr a
dolijte kapalinu.
Obraťte se na servis sítě PEUGEOT.
Centrální výstražná
kontrolka (STOP)
Rozsvítí se současně s
kontrolkou "tlak motorového oleje",
"teplota a minimální hladina chladicí
kapaliny", "ruční brzda", "minimální
hladina brzdové kapaliny" a "závada
elektronického brzdného systému" a
rovněž s výstrahou "otevřené dveře",
signalizovanou obrázkem na více-
funkčním displeji.
Je nutno okamžitě zastavit, jestliže
kontrolka bliká při motoru v chodu.
Obraťte se na servis sítě PEUGEOT.
Page 25 of 123
KONTROLA FUNKCE
29
Kontrolka nafukovacích
vaků "airbagů"
Kontrolka se při zapnutí
zapalování rozsvítí na něko-
lik sekund, potom zhasne.
Jestliže se kontrolka rozsvítí za chodu
motoru, doprovázená zvukovým
signálem a hlášením na vícefunkčním
displeji, oznamuje závadu funkce
nafukovacích vaků.
Obraťte se na servis PEUGEOT. Kontrolka nezapnutého
bezpečnostního pásu*
Kontrolka se rozsvítí, když je
motor v chodu a řidič si zapomene
zapnout bezpečnostní pás.
Kontrolka autodiagnos-
tiky motoru
Rozsvítí se při každém za-
pnutí zapalování.
Rozsvícení za chodu motoru ohlašuje
vadnou funkci systému vstřikování,
zapalování nebo omezení emisí. Je
nebezpečí zničení katalyzátoru.
Urychleně se obraťte na servis sítě
PEUGEOT.
Kontrolka minimální
zásoby paliva
Při prvním rozsvícení
kontrolky zbývá v nádrži palivo pro
ujetí nejméně dalších 50 km (objem
nádrže je přibližně 47 litrů).
Ukazatel teploty chladicí kapaliny
– Je-li ručička v zóně (A), je teplota
správná.
– Jestliže je v zóně (B), je teplota
příliš vysoká. Centrální výstražná kontrolka STOPbliká.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
* Podle vybavení
Kontrolka neutralizace
nafukovacího vaku
"airbagu" spolujezdce*
Rozsvícení této kontrolky je doprová-
zené zvukovým signálem a hlášením
"Airbag spolujezdce neutralizovaný"
na vícefunkčním displeji.
Jestliže je nafukovací vak spolujezdce
neutralizovaný, kontrolka se rozsvítí
při zapnutí zapalování a zůstane svítit.
Jestliže kontrolka bliká, obraťte se v
každém případě na servis PEUGEOT.
Kontrolka nabíjení baterie
Signalizuje jednu z následu-
jících poruch:
– vadnou funkci nabíjecího obvodu,
– povolené svorky baterie nebo star- téru,
– přetržený nebo povolený řemen alternátoru,
– vadný alternátor.
Obraťte se na servis sítě PEUGEOT.
Page 26 of 123
KONTROLA FUNKCE
29
Kontrolka nafukovacích
vaků "airbagů"
Kontrolka se při zapnutí
zapalování rozsvítí na něko-
lik sekund, potom zhasne.
Jestliže se kontrolka rozsvítí za chodu
motoru, doprovázená zvukovým
signálem a hlášením na vícefunkčním
displeji, oznamuje závadu funkce
nafukovacích vaků.
Obraťte se na servis PEUGEOT. Kontrolka nezapnutého
bezpečnostního pásu*
Kontrolka se rozsvítí, když je
motor v chodu a řidič si zapomene
zapnout bezpečnostní pás.
Kontrolka autodiagnos-
tiky motoru
Rozsvítí se při každém za-
pnutí zapalování.
Rozsvícení za chodu motoru ohlašuje
vadnou funkci systému vstřikování,
zapalování nebo omezení emisí. Je
nebezpečí zničení katalyzátoru.
Urychleně se obraťte na servis sítě
PEUGEOT.
Kontrolka minimální
zásoby paliva
Při prvním rozsvícení
kontrolky zbývá v nádrži palivo pro
ujetí nejméně dalších 50 km (objem
nádrže je přibližně 47 litrů).
Ukazatel teploty chladicí kapaliny
– Je-li ručička v zóně (A), je teplota
správná.
– Jestliže je v zóně (B), je teplota
příliš vysoká. Centrální výstražná kontrolka STOPbliká.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
* Podle vybavení
Kontrolka neutralizace
nafukovacího vaku
"airbagu" spolujezdce*
Rozsvícení této kontrolky je doprová-
zené zvukovým signálem a hlášením
"Airbag spolujezdce neutralizovaný"
na vícefunkčním displeji.
Jestliže je nafukovací vak spolujezdce
neutralizovaný, kontrolka se rozsvítí
při zapnutí zapalování a zůstane svítit.
Jestliže kontrolka bliká, obraťte se v
každém případě na servis PEUGEOT.
Kontrolka nabíjení baterie
Signalizuje jednu z následu-
jících poruch:
– vadnou funkci nabíjecího obvodu,
– povolené svorky baterie nebo star- téru,
– přetržený nebo povolený řemen alternátoru,
– vadný alternátor.
Obraťte se na servis sítě PEUGEOT.
Page 27 of 123
KONTROLA FUNKCE
30
Ukazatel na přístrojové desce
Po zapnutí zapalování ukazuje postupně funkce tří zařízení:
- ukazatel údržby (viz příslušná kapitola),
- ukazatel hladiny motorového oleje,
- ukazatel ujetých kilometrů (celkový a denní počet ujetých km).Poznámka:celkový a denní počet ujetých kilometrů se zobrazí na třicet sekund
při vypnutí zapalování, při otevření dveří řidiče a rovněž při zamknutí a odemknutí vozidla.
Ukazatel hladiny motorového oleje
Při zapnutí zapalování se nejprve zobrazí informace ukazatele údržby, poté se
přibližně na deset sekund zobrazí hladina motorového oleje.
Maximum
Jestliže je toto hlášení potvrzeno kontrolou
pomocí ruční měrky, nadbytek oleje může
způsobit poškození motoru.
Urychleně se obraťte na servis PEUGEOT. Minimum
Ověřte hladinu ruční měrkou a dolijte olej.
Zobrazený stav je platný, pouze když je vozidlo
ve vodorovné poloze a motor je zastaven déle
než 10 minut.
Závada měřiče hladiny oleje
Pro signalizování poruchy funkce měřiče hladiny
oleje bliká na ukazateli 6 čárek.
Nebezpečí poškození motoru.
Obraťte se na servis PEUGEOT.
Ukazatel teploty motorového oleje
Za chodu motoru ukazatel signalizuje
teplotu oleje:
– když je ručička v zóně
C, je teplota
v pořádku,
– když je ručička v zóně D, je teplota
příliš vysoká. Pro snížení teploty
oleje snižte rychlost vozidla.
Page 28 of 123
KONTROLA FUNKCE
30
Ukazatel na přístrojové desce
Po zapnutí zapalování ukazuje postupně funkce tří zařízení:
- ukazatel údržby (viz příslušná kapitola),
- ukazatel hladiny motorového oleje,
- ukazatel ujetých kilometrů (celkový a denní počet ujetých km).Poznámka:celkový a denní počet ujetých kilometrů se zobrazí na třicet sekund
při vypnutí zapalování, při otevření dveří řidiče a rovněž při zamknutí a odemknutí vozidla.
Ukazatel hladiny motorového oleje
Při zapnutí zapalování se nejprve zobrazí informace ukazatele údržby, poté se
přibližně na deset sekund zobrazí hladina motorového oleje.
Maximum
Jestliže je toto hlášení potvrzeno kontrolou
pomocí ruční měrky, nadbytek oleje může
způsobit poškození motoru.
Urychleně se obraťte na servis PEUGEOT. Minimum
Ověřte hladinu ruční měrkou a dolijte olej.
Zobrazený stav je platný, pouze když je vozidlo
ve vodorovné poloze a motor je zastaven déle
než 10 minut.
Závada měřiče hladiny oleje
Pro signalizování poruchy funkce měřiče hladiny
oleje bliká na ukazateli 6 čárek.
Nebezpečí poškození motoru.
Obraťte se na servis PEUGEOT.
Ukazatel teploty motorového oleje
Za chodu motoru ukazatel signalizuje
teplotu oleje:
– když je ručička v zóně
C, je teplota
v pořádku,
– když je ručička v zóně D, je teplota
příliš vysoká. Pro snížení teploty
oleje snižte rychlost vozidla.
Page 29 of 123
KONTROLA FUNKCE
31
Výstražná světla
Stiskněte tlačítko, směrová světla za-
čnou blikat.
Mohou být v činnosti i při vypnutém zapalování.

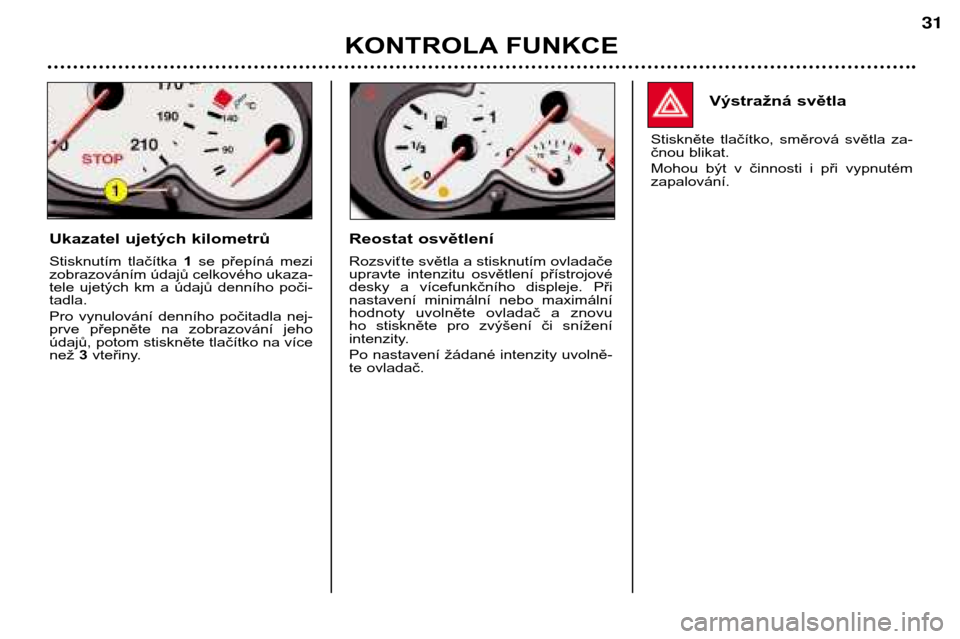

Ukazatel ujetých kilometrů
Stisknutím tlačítka 1se přepíná mezi
zobrazováním údajů celkového ukaza-
tele ujetých km a údajů denního poči-tadla.
Pro vynulování denního počitadla nej-
prve přepněte na zobrazování jeho
údajů, potom stiskněte tlačítko na vícenež 3vteřiny.Reostat osvětlení
Rozsviťte světla a stisknutím ovladače
upravte intenzitu osvětlení přístrojové
desky a vícefunkčního displeje. Při
nastavení minimální nebo maximální
hodnoty uvolněte ovladač a znovu
ho stiskněte pro zvýšení či snížení
intenzity.
Po nastavení žádané intenzity uvolně-
te ovladač.
Page 30 of 123
VÁŠ PEUGEOT 206 CC PODROBNĚ
32
Seřízení parametrů
Držte tlačítko 1stisknuté po dobu dvou sekund pro přístup k seřizování para-
metrů. Když údaj bliká, je možné jej změnit.
Poté každé další stisknutí tlačítka 1přepne jednotlivé údaje v následujícím
pořadí:
- jazyk, ve kterém jsou informace uváděny,
- jednotka rychlosti (km nebo míle),
- jednotka teploty (stupně Celsia nebo Farenheita),
- časový cyklus (režim 12 nebo 24 hodin),
- hodiny,
- minuty,
- rok,
- měsíc,
- den.
Stisknutím tlačítka 2se mění zvolený údaj. Přidržením tlačítka se posun urychlí.
Po uplynutí deseti sekund bez jakéhokoli seřízení se displej vrátí na zobrazování
základních údajů a změněné údaje jsou uložené do paměti.Displej B
Umožňuje zobrazit tyto informace:
- čas,
- datum,
- venkovní teplotu (bliká v případě nebezpečí tvorby náledí),
- funkce autorádia,
- kontrolu vstupů; displej graficky upozorňuje na otevřené dveře,
- výstražná hlášení (např.: "anomá- lie dobíjení baterie") nebo infor-
mace (např.: "malá zásoba pali-
va"), zobrazované dočasně,
mohou být vymazány stisknutímtlačítka 1nebo 2,
- palubní počítač.
