Peugeot 206 CC 2003.5 Návod k obsluze (in Czech)

24
08-12-2003
BENZIN
BENZIN

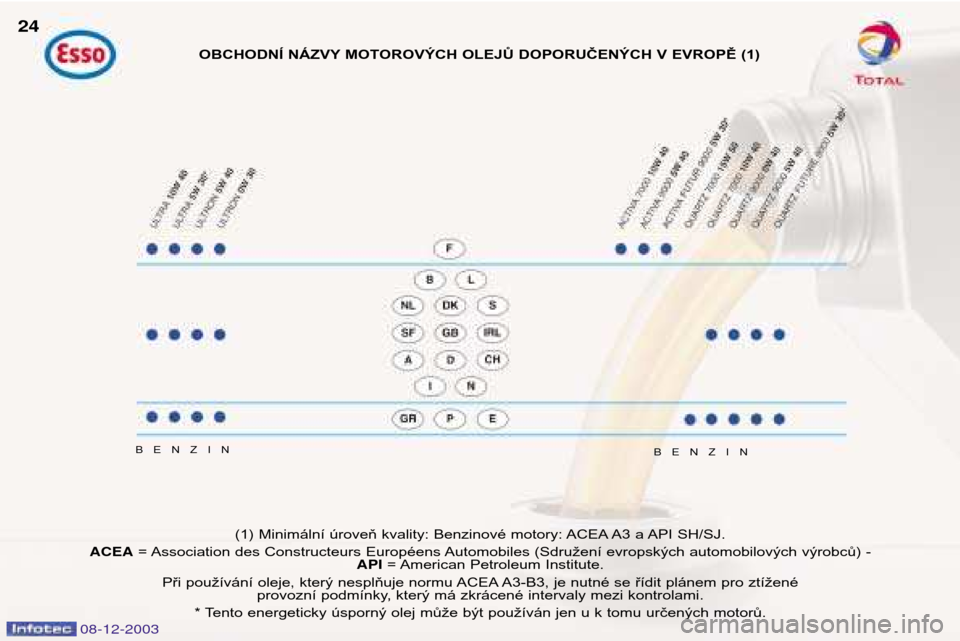

(1) Minimální úroveň kvality: Benzinové motory: ACEA A3 a API SH/SJ.
ACEA = Association des Constructeurs Européens Automobiles (Sdružení evropských automobilových výrobců) -
API= American Petroleum Institute.
Při používání oleje, který nesplňuje normu ACEA A3-B3, je nutné se řídit plánem pro ztížené provozní podmínky, který má zkrácené intervaly mezi kontrolami.
* Tento energeticky úsporný olej může být používán jen u k tomu určených motorů. OBCHODNÍ NÁZVY MOTOROVÝCH OLEJŮ DOPORUČENÝCH V EVROPĚ (1)

PROGRAMY ÚDRŽBY PEUGEOT25
Doporučené oleje Oleje, kt eré jsou uvedené v protější
tabulce, vyhovují většině způsobů
používání vozidla.
V protějším grafu je uvedena
optimální viskozitní třída v závislostina provozn’ teplotě.
Je rovněž možné používat syntetické
oleje "vysoké kvality". Jestli že nejsou k dispozici polos ynte-
tické nebo syntetické oleje, je možné
používat oleje kvality ACEA A1/A2 a
API SH/SJ/SL, přitom je však nutné
se řídit plánem údržby pro ztížené
provozní podmínky, který má zkráce-
né intervaly mezi kontrolami.
Neváhejte požádat o radu pracovníky
servisu sítě PEUGEOT pro zajištění
příjemné jízdy a optimalizování ná-
kladů na údržbu vozidla.
V zemích mimo Evropu se obraťte
na místního zástupce automobilky
PEUGEOT.
VÝHRADNĚ VÝHRADNĚ
Mechanick‡ ESSO GEAR OIL BVTOTAL TRANSMISSION BVpřevodovka 75W80 ND 9736.41 75W80 ND 9730. A2
VÝHRADNĚ
Automatick‡ ESSO ATF 4HP20-AL4
převodovka ND 9736.22
Posilovač řízení FLUIDE DA ND9730. A1
Brzdov‡ kapalina PEUGEOT DOT4 Chladic’ kapalina
PROCOR TM108/GLYSANTIN G33 nebo REVKOGEL 2000VÝHRADNĚ Ochrana do Ð35¡C
Dalš’ dopo ručené provozn’ kapaliny
08-12-2003

1.Kontrolka nezapnutého
bezpečnostního pásu*
2.
Kontrolka neutralizace
nafukovacího vaku "airbagu"spolujezdce*
3. Kontrolka čelních a bočních
nafukovacích vaků "airbagů"
4.
Kontrolka předních světel do mlhy
5. Kontrolka antiblokovacího
systému (ABS)
6.
Kontrolka zadního světla do mlhy
7. Kontrolka levých směrových světel
8. Ukazatel počtu ujetých kilometrů,
ukazatel údržby a ukazatel
hladiny motorového oleje 9.
Kontrolka pravých směrových světel
10. Kontrolka autodiagnostiky motoru
11 . Kontrolka dálkových světel
12. Kontrolka ruční brzdy, hladiny
brzdové kapaliny a závady REF
13. Kontrolka potkávacích světel
14. Kontrolka nabíjení baterie
15. Kontrolka tlaku a teploty
motorového oleje
16. Ukazatel teploty motorovéhooleje
17. Tlačítko ukazatele ujetých kilometrů 18.
Centrální výstražná kontrolka
(STOP)
19. Rychloměr
20. Ukazatel teploty chladicí kapaliny
21. Otáčkoměr
22. Ovladač reostatu osvětlení
23. Palivoměr
24. Kontrolka minimální zásoby paliva
25. Kontrolka dynamického řízení
stability (ESP/ASR)
* Podle země prodeje.
KONTROLA FUNKCE
26
08-12-2003

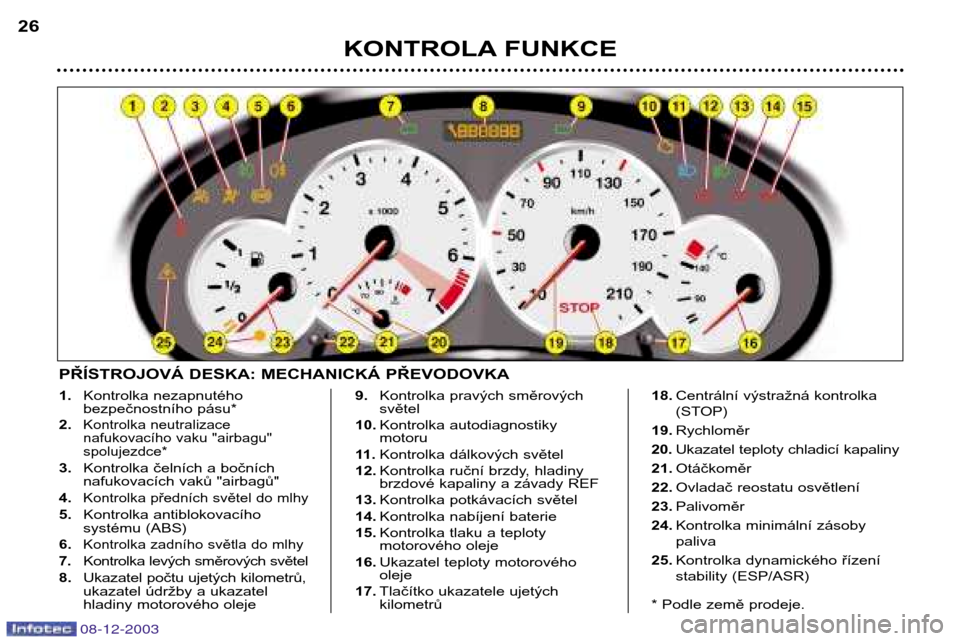

PŘÍSTROJOVÁ DESKA: MECHANICKÁ PŘEVODOVKA

KONTROLA FUNKCE27
1. Kontrolka nezapnutého
bezpečnostního pásu*
2. Kontrolka neutralizace
nafukovacího vaku "airbagu"spolujezdce*
3. Kontrolka čelních a bočních
nafukovacích vaků "airbagů"
4. Kontrolka předních světel do mlhy
5. Kontrolka antiblokovacího
systému (ABS)
6. Kontrolka zadního světla do mlhy
7. Kontrolka levého směrového světla

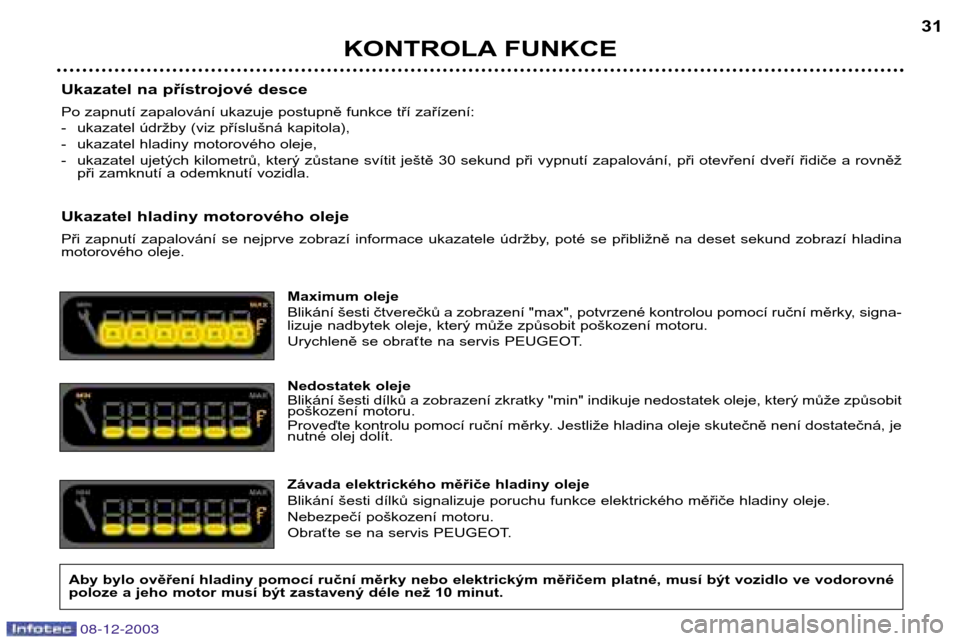

8. Ukazatel ujetých kilometrů,
ukazatel údržby a ukazatel
hladiny motorového oleje 9.
Kontrolka pravého směrového světla
10. Kontrolka autodiagnostiky motoru
11 . Kontrolka dálkových světel
12. Kontrolka ruční brzdy, hladiny
brzdové kapaliny a závady REF
13. Kontrolka potkávacích světel
14. Kontrolka nabíjení baterie
15. Kontrolka tlaku a teploty
motorového oleje

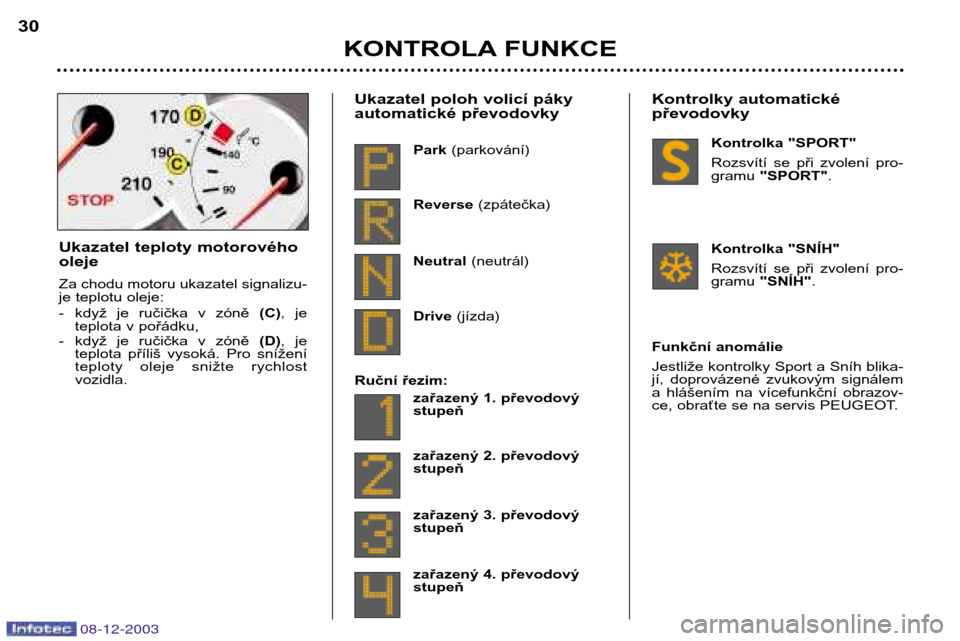

16. Funkční programy převodovky
17. Ukazatel převodového stupně převodovky
18. Tlačítko ukazatele ujetých kilometrů 19.
Centrální výstražná kontrolka
STOP
20. Rychloměr
21. Ukazatel teploty chladicí kapaliny
22. Otáčkoměr
23. Ovladač reostatu osvětlení
24. Palivoměr
25. Kontrolka minimální zásoby
paliva v nádrži
26. Kontrolka dynamického řízení
stability (ESP/ASR)
* Podle země prodeje.

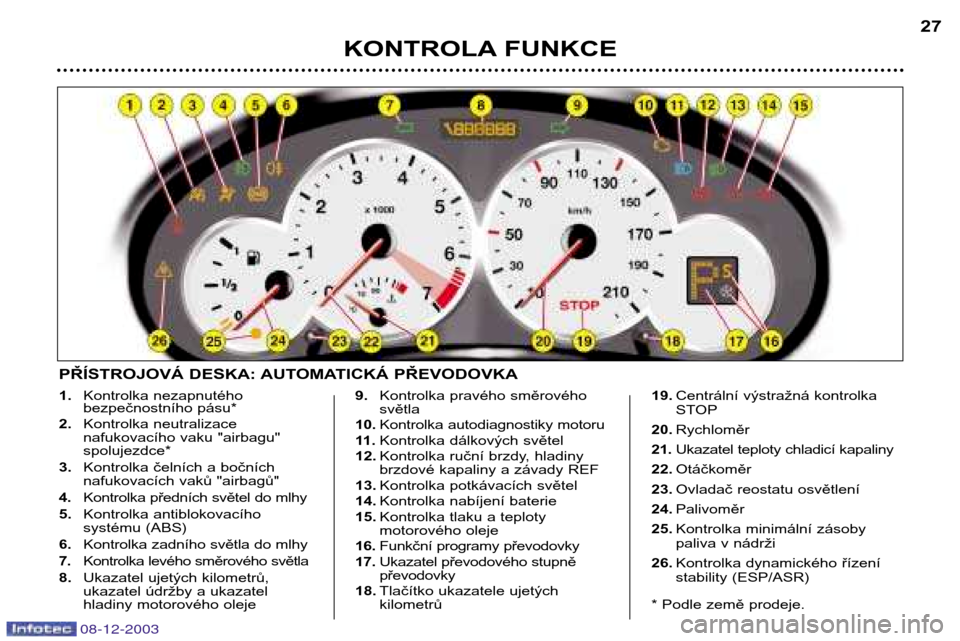

PŘÍSTROJOVÁ DESKA: AUTOMATICKÁ PŘEVODOVKA
08-12-2003

Kontrolka autodiagnostikymotoru
Rozsvítí se při každém zapnutí
zapalování na několik sekund, potézhasne.
Pokud se kontrolka rozsvítí za
chodu motoru, ohlašuje poruchu
funkce systému vstřikování, zapa-
lování nebo snižování emisí.
Jestliže kontrolka bliká, hrozí nebez-
pečí zničení katalyzátoru.
Obraťte se urychleně na servis sítě
PEUGEOT.
KONTROLA FUNKCE
28
08-12-2003
Kontrolka ruční
(parkovací) brzdy,
minimální hladiny
brzdové kapaliny a
závady systému elektronického
rozdělení brzdného účinku (REF)
Rozsvítí se současně s centrální výstražnou
kontrolkou (STOP).
Kontrolka oznamuje:
- že ruční (parkovací) brzda je zatažená nebo nedostatečně povolená,
- nadměrný úbytek brzdové kapaliny (jest- liže kontrolka svítí, i když je ruční brzda povolená),
- závadu systému elektronického rozdě- lení brzdného účinku (REF), jestliže svítí
současně s kontrolkou ABS.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
KONTROLA FUNKCE
Výstražná kontrolka, která
nepřetržitě svítí nebo bliká za
chodu motoru, je znamením záva-
dy funkce příslušné součásti. Při
rozsvícení některých kontrolek se
může ozvat zvukový signál a na
vícefunkčním displeji se objeví
hlášení. Nepodceňte tuto výstrahu:
co nejrychleji se obraťte na servis
PEUGEOT. Když se za jízdy vozidla
rozsvítí centrální výstražná kontrol-
ka STOP, je nutné okamžitě zasta-
vit. Při zastavování dbejte na bezpečnost.
Kontrolka antiblokovacího
systému (ABS)
Kontrolka se rozsvítí při každém zapnutí
zapalování na několik sekund, poté zhasne.
Jestliže kontrolka zůstane svítit nebo se
rozsvítí při jízdě rychlostí vyšší než
12 km/h, signalizuje poruchu systému ABS.
Vozidlo v takovém případě využívá klasický
brzdový systém s posilováním.
Rozsvícení této kontrolky, doprovázené
zvukovým signálem a hlášením na více-
funkční obrazovce, ohlašuje anomálii systé-
mu ABS.
Obraťte se na servis sítě PEUGEOT.
Kontrolka tlaku a
teploty motorovéhooleje
Rozsvítí se současně s centrální
výstražnou kontrolkou (STOP).
Je nutno okamžitě zastavit.
Tato kontrolka upozorňuje na:
- nedostatečný tlak oleje,
- nedostatečné množství oleje v mazacím okruhu; doplňte olej,
- příliš vysokou teplotu oleje. Rozsvícení kontrolky je doprová-
zené zvukovým signálem. Pro
snížení teploty oleje snižte
rychlost vozidla.
Obraťte se na servis sítě PEUGEOT.
Centrální výstražná
kontrolka (STOP)
Rozsvítí se zároveň s:-kontrolkou "tlaku a teploty motorové-
ho oleje",
-kontrolkou "ruční brzdy", -kontrolkou "minimální hladiny brzdo-
vé kapaliny",
-kontrolkou "závady elektronického
brzdného systému",
-ukazatelem "teploty chladicí kapali-ny".
Je nutno okamžitě zastavit, jest-
liže kontrolka bliká při motoru vchodu .
Obraťte se na servis sítě PEUGEOT.

KONTROLA FUNKCE29

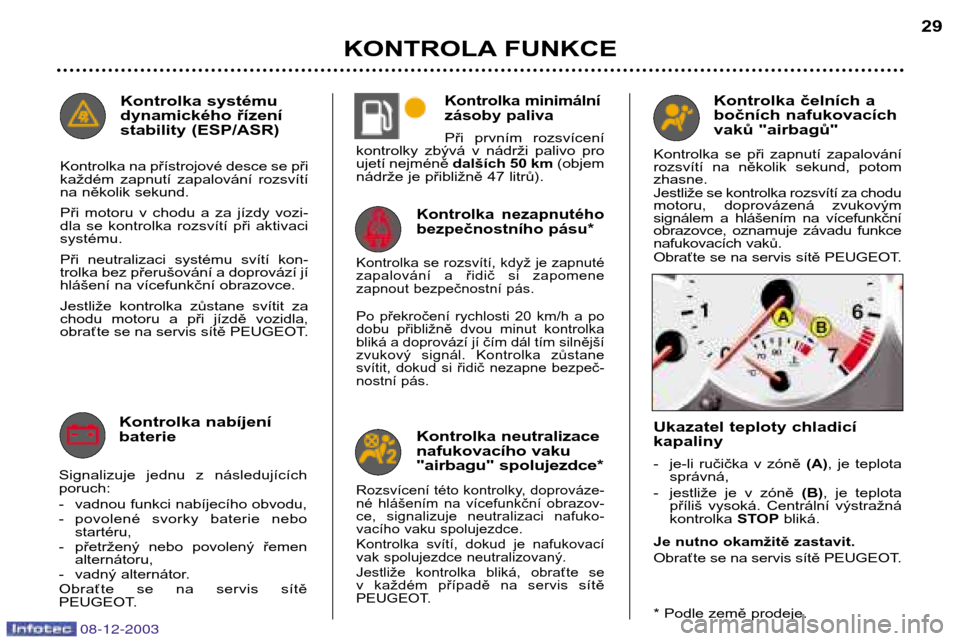

Kontrolka čelních a
bočních nafukovacích
vaků "airbagů"
Kontrolka se při zapnutí zapalování
rozsvítí na několik sekund, potomzhasne.
Jestliže se kontrolka rozsvítí za chodu
motoru, doprovázená zvukovým
signálem a hlášením na vícefunkční
obrazovce, oznamuje závadu funkce
nafukovacích vaků.
Obraťte se na servis sítě PEUGEOT.
Kontrolka nezapnutého
bezpečnostního pásu*
Kontrolka se rozsvítí, když je zapnuté
zapalování a řidič si zapomene
zapnout bezpečnostní pás.
Po překročení rychlosti 20 km/h a po
dobu přibližně dvou minut kontrolka
bliká a doprovází jí čím dál tím silnější
zvukový signál. Kontrolka zůstane
svítit, dokud si řidič nezapne bezpeč-
nostní pás. Kontrolka minimální
zásoby paliva
Při prvním rozsvícení
kontrolky zbývá v nádrži palivo pro
ujetí nejméně dalších 50 km (objem
nádrže je přibližně 47 litrů).
Ukazatel teploty chladicí kapaliny
- je-li ručička v zóně (A), je teplota
správná,
- jestliže je v zóně (B), je teplota
příliš vysoká. Centrální výstražná kontrolka STOPbliká.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
* Podle země prodeje.
Kontrolka systému
dynamického řízení
stability (ESP/ASR)
Kontrolka na přístrojové desce se při
každém zapnutí zapalování rozsvítí
na několik sekund.
Při motoru v chodu a za jízdy vozi-
dla se kontrolka rozsvítí při aktivacisystému.
Při neutralizaci systému svítí kon-
trolka bez přerušování a doprovází jí
hlášení na vícefunkční obrazovce.
Jestliže kontrolka zůstane svítit za
chodu motoru a při jízdě vozidla,
obraťte se na servis sítě PEUGEOT.
Kontrolka neutralizace
nafukovacího vaku
"airbagu" spolujezdce*
Rozsvícení této kontrolky, doprováze-
né hlášením na vícefunkční obrazov-
ce, signalizuje neutralizaci nafuko-
vacího vaku spolujezdce.
Kontrolka svítí, dokud je nafukovací
vak spolujezdce neutralizovaný.
Jestliže kontrolka bliká, obraťte se
v každém případě na servis
sítě PEUGEOT.
Kontrolka nabíjení baterie
Signalizuje jednu z následujících poruch:
- vadnou funkci nabíjecího obvodu,
- povolené svorky baterie nebo startéru,
- přetržený nebo povolený řemen alternátoru,
- vadný alternátor.
Obraťte se na servis sítě
PEUGEOT.
08-12-2003

KONTROLA FUNKCE29
Kontrolka čelních a
bočních nafukovacích
vaků "airbagů"
Kontrolka se při zapnutí zapalování
rozsvítí na několik sekund, potomzhasne.
Jestliže se kontrolka rozsvítí za chodu
motoru, doprovázená zvukovým
signálem a hlášením na vícefunkční
obrazovce, oznamuje závadu funkce
nafukovacích vaků.
Obraťte se na servis sítě PEUGEOT.
Kontrolka nezapnutého
bezpečnostního pásu*
Kontrolka se rozsvítí, když je zapnuté
zapalování a řidič si zapomene
zapnout bezpečnostní pás.
Po překročení rychlosti 20 km/h a po
dobu přibližně dvou minut kontrolka
bliká a doprovází jí čím dál tím silnější
zvukový signál. Kontrolka zůstane
svítit, dokud si řidič nezapne bezpeč-
nostní pás. Kontrolka minimální
zásoby paliva
Při prvním rozsvícení
kontrolky zbývá v nádrži palivo pro
ujetí nejméně dalších 50 km (objem
nádrže je přibližně 47 litrů).
Ukazatel teploty chladicí kapaliny
- je-li ručička v zóně (A), je teplota
správná,
- jestliže je v zóně (B), je teplota
příliš vysoká. Centrální výstražná kontrolka STOPbliká.
Je nutno okamžitě zastavit.
Obraťte se na servis sítě PEUGEOT.
* Podle země prodeje.
Kontrolka systému
dynamického řízení
stability (ESP/ASR)
Kontrolka na přístrojové desce se při
každém zapnutí zapalování rozsvítí
na několik sekund.
Při motoru v chodu a za jízdy vozi-
dla se kontrolka rozsvítí při aktivacisystému.
Při neutralizaci systému svítí kon-
trolka bez přerušování a doprovází jí
hlášení na vícefunkční obrazovce.
Jestliže kontrolka zůstane svítit za
chodu motoru a při jízdě vozidla,
obraťte se na servis sítě PEUGEOT.
Kontrolka neutralizace
nafukovacího vaku
"airbagu" spolujezdce*
Rozsvícení této kontrolky, doprováze-
né hlášením na vícefunkční obrazov-
ce, signalizuje neutralizaci nafuko-
vacího vaku spolujezdce.
Kontrolka svítí, dokud je nafukovací
vak spolujezdce neutralizovaný.
Jestliže kontrolka bliká, obraťte se
v každém případě na servis
sítě PEUGEOT.
Kontrolka nabíjení baterie
Signalizuje jednu z následujících poruch:
- vadnou funkci nabíjecího obvodu,
- povolené svorky baterie nebo startéru,
- přetržený nebo povolený řemen alternátoru,
- vadný alternátor.
Obraťte se na servis sítě
PEUGEOT.
08-12-2003

KONTROLA FUNKCE
30
08-12-2003
Ukazatel teploty motorového oleje
Za chodu motoru ukazatel signalizu-
je teplotu oleje:
- když je ručička v zóně
(C), je
teplota v pořádku,
- když je ručička v zóně (D), je
teplota příliš vysoká. Pro snížení
teploty oleje snižte rychlost vozidla. Funkční anomálie
Jestliže kontrolky Sport a Sníh blika-
jí, doprovázené zvukovým signálem
a hlášením na vícefunkční obrazov-
ce, obraťte se na servis PEUGEOT.Kontrolka "SNÍH"
Rozsvítí se při zvolení pro- gramu
"SNÍH" .
Kontrolka "SPORT"
Rozsvítí se při zvolení pro- gramu
"SPORT" .
Park
(parkování)
Reverse (zpátečka)
Neutral (neutrál)
Drive (jízda)
Ruční řezim: zařazený 1. převodovýstupeň
zařazený 2. převodový stupeň
zařazený 3. převodový stupeň
zařazený 4. převodový stupeň
Ukazatel poloh volicí páky
automatické převodovky Kontrolky automatické převodovky

KONTROLA FUNKCE31
08-12-2003
Ukazatel na přístrojové desce
Po zapnutí zapalování ukazuje postupně funkce tří zařízení:
- ukazatel údržby (viz příslušná kapitola),
- ukazatel hladiny motorového oleje,
- ukazatel ujetých kilometrů, který zůstane svítit ještě 30 sekund při vypnutí zapalování, při otevření dveří řidiče a rovněž
při zamknutí a odemknutí vozidla.
Ukazatel hladiny motorového oleje
Při zapnutí zapalování se nejprve zobrazí informace ukazatele údržby, poté se přibližně na deset sekund zobrazí hladina
motorového oleje.
Maximum oleje
Blikání šesti čtverečků a zobrazení "max", potvrzené kontrolou pomocí ruční měrky, signa-
lizuje nadbytek oleje, který může způsobit poškození motoru.
Urychleně se obraťte na servis PEUGEOT.
Nedostatek oleje
Blikání šesti dílků a zobrazení zkratky "min" indikuje nedostatek oleje, který může způsobit
poškození motoru.
Proveďte kontrolu pomocí ruční měrky. Jestliže hladina oleje skutečně není dostatečná, je
nutné olej dolít.
Závada elektrického měřiče hladiny oleje
Blikání šesti dílků signalizuje poruchu funkce elektrického měřiče hladiny oleje.
Nebezpečí poškození motoru.
Obraťte se na servis PEUGEOT.
Aby bylo ověření hladiny pomocí ruční měrky nebo elektrickým měřičem platné, musí být vozidlo ve vodorovné
poloze a jeho motor musí být zastavený déle než 10 minut.

KONTROLA FUNKCE
32
08-12-2003
VÝSTRAŽNÁ SVĚTLA
Stiskněte tlačítko, směrová světla
začnou blikat.
Mohou být v činnosti i při vypnutém zapalování.
Automatické rozsvícení
výstražných světel*
Při nouzovém brzdění se v závislos-
ti na velikosti zpomalení rozsvítí
automaticky výstražná světla.
Zhasnou automaticky při prvním
stlačení pedálu akcelerace.
Můžete je rovněž zhasnout stisk-
nutím tlačítka na palubní desce.
* Podle země určení.

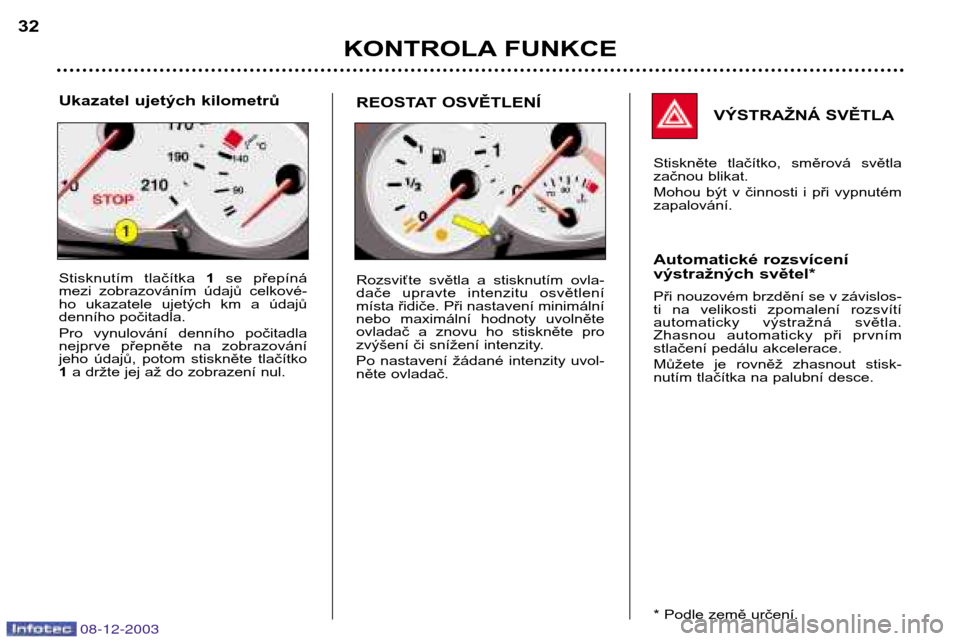

Ukazatel ujetých kilometrů
Stisknutím tlačítka
1se přepíná
mezi zobrazováním údajů celkové-
ho ukazatele ujetých km a údajů
denního počitadla.
Pro vynulování denního počitadla
nejprve přepněte na zobrazování
jeho údajů, potom stiskněte tlačítko1 a držte jej až do zobrazení nul. REOSTAT OSVĚTLENÍ
Rozsviťte světla a stisknutím ovla-
dače upravte intenzitu osvětlení
místa řidiče. Při nastavení minimální
nebo maximální hodnoty uvolněte
ovladač a znovu ho stiskněte pro
zvýšení či snížení intenzity.
Po nastavení žádané intenzity uvol-
něte ovladač.
