INFORMACJE PRAKTYCZNE
108
Skrzynka bezpieczników
deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu
do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce
Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki
bezpieczników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i
opracowanie sposobu jej usunięcia. Numery bepieczników znajdują się na skr-
zynce bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być
zastąpiony przez bezpiecznik o tych samych parametrach.
Dobry Zły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników unieszczo-
ne są pod deską rozdzielczą oraz w
komorze silnika.
Szczypce A

30-06-2003
INFORMACJE PRAKTYCZNE
108
Skrzynka bezpieczników
deski rozdzielczej
Odkręcić monetą, o jedną czwartą
obrotu śrubę, a natępnie zdjąc
pokrywę w celu uzyskania dostępu
do bezpieczników.
Zamienne bezpieczniki oraz szczyp- ce
Aumocowane są po wewnętrz-
nej stronie pokrywy skrzynki
bezpieczników deski rozdzielczej. Wyjęcie i włożenie bezpiecznika
Przed wymianą bezpiecznika, konieczne jest rozpoznanie przyczyny usterki i
opracowanie sposobu jej usunięcia. Numery bepieczników znajdują się na skr-
zynce bezpieczników.
Należy używać szczypiec
A.
Uszkodzony bezpiecznik (odczyt zależnie od bezpiecznika) musi być
zastąpiony przez bezpiecznik o tych samych parametrach.
Dobry Zły
WYMIANA BEZPIECZNIKA
Skrzynki bezpieczników unieszczo-
ne są pod deską rozdzielczą oraz w
komorze silnika.
Szczypce A

30-06-2003
INFORMACJE PRAKTYCZNE109
Bezpiecznik Natężenie
Funkcje
1 15A Ogrzewany fotel - Syrena alarmu
4 20A Ekran wielofunkcyjny - Kalkulator nawigacyjny - Oświetlenie bagażnika - Radioodtwarzacz - Kalkulator składanego dachu
5 15A Diagnostyka automatycznej skrzyni biegów
6 10A Poziom płynu chłodzącego - Automatyczna skrzynia biegów - Radioodtwarzacz - Czujnik kąta kierownicy (ESP)
7 15A Osprzęt nauki jazdy - Alarm instalowany w serwisie posprzedażnym - Czujnik deszczu
9 30A Pompa hydrauliczna
10 40A Odmrażanie lusterka wstecznego 11 15A Wycieraczka
12 30A Podnośniki przednich szyb
14 10A Kalkulator sterowania silnika - Poduszki powietrzne - Przełączniki przy kierownicy
15 15A
Zestaw wskaźników - Ekran wielofunkcyjny - Kalkulator nawigacyjny - Klimatyzacja - Radioodtwarzacz
16 30A Sterowanie zamykaniem (blokowaniem) / otwieraniem (odblokowaniem) drzwi i pokryw
20 10A Prawe światło stop
21 15A Lewe światło stop - trzecie światło stop
22 20A Przednia lampka sufitowa - Oświetlenie schowka - Zapalniczka
S1 Zwora Zwora PARC

* Bezpieczniki "maxi" są dodatkowym zabezpieczeniem obwodów
elektrycznych. Wszelkie naprawy muszą być wykonane przez ASO PEUGEOT.
INFORMACJE PRAKTYCZNE
110

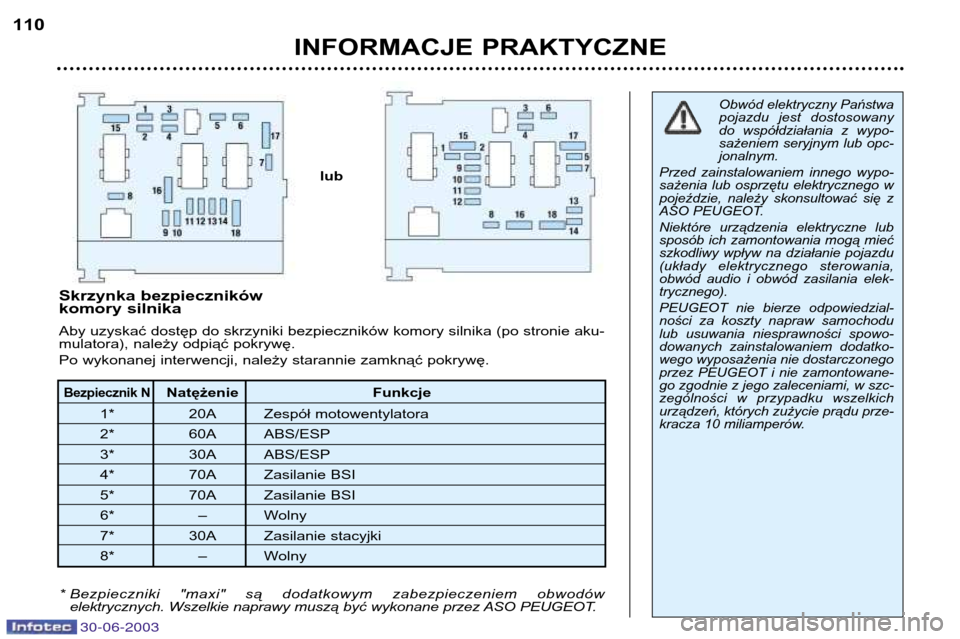

Bezpiecznik NNatężenie Funkcje
1* 20A Zespół motowentylatora
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Zasilanie BSI
5* 70A Zasilanie BSI
6* – Wolny
7* 30A Zasilanie stacyjki
8* – Wolny
Skrzynka bezpieczników
komory silnika
Aby uzyskać dostęp do skrzyniki bezpieczników komory silnika (po stronie aku-
mulatora), należy odpiąć pokrywę.
Po wykonanej interwencji, należy starannie zamknąć pokrywę.
Obwód elektryczny Państwa
pojazdu jest dostosowany
do współdziałania z wypo-
sażeniem seryjnym lub opc-jonalnym.
Przed zainstalowaniem innego wypo-
sażenia lub osprzętu elektrycznego w
pojeździe, należy skonsultować się z
ASO PEUGEOT.
Niektóre urządzenia elektryczne lub
sposób ich zamontowania mogą mieć
szkodliwy wpływ na działanie pojazdu
(układy elektrycznego sterowania,
obwód audio i obwód zasilania elek-trycznego).
PEUGEOT nie bierze odpowiedzial-
ności za koszty napraw samochodu
lub usuwania niesprawności spowo-
dowanych zainstalowaniem dodatko-wego wyposażenia nie dostarczonego
przez PEUGEOT i nie zamontowane-
go zgodnie z jego zaleceniami, w szc-
zególności w przypadku wszelkich
urządzeń, których zużycie prądu prze-
kracza 10 miliamperów.
lub
30-06-2003

30-06-2003
INFORMACJE PRAKTYCZNE111

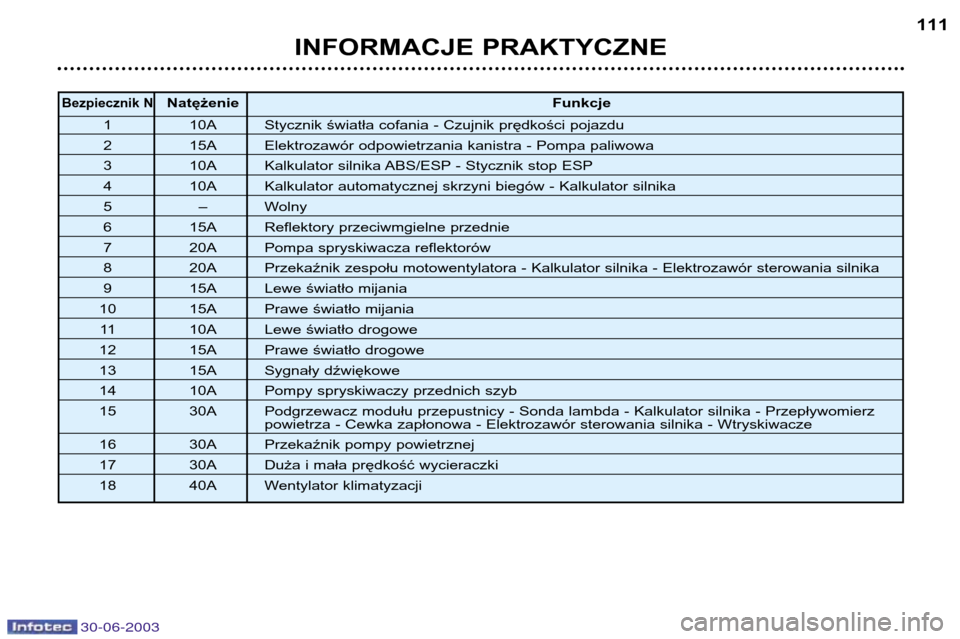

Bezpiecznik NNatężenie
Funkcje
1 10A Stycznik światła cofania - Czujnik prędkości pojazdu
2 15A Elektrozawór odpowietrzania kanistra - Pompa paliwowa
3 10A Kalkulator silnika ABS/ESP - Stycznik stop ESP
4 10A Kalkulator automatycznej skrzyni biegów - Kalkulator silnika
5 – Wolny
6 15A Reflektory przeciwmgielne przednie
7 20A Pompa spryskiwacza reflektorów
8 20A Przekaźnik zespołu motowentylatora - Kalkulator silnika - Elektrozawór sterowania silnika
9 15A Lewe światło mijania
10 15A Prawe światło mijania
11 10A Lewe światło drogowe
12 15A Prawe światło drogowe
13 15A Sygnały dźwiękowe
14 10A Pompy spryskiwaczy przednich szyb
15 30A Podgrzewacz modułu przepustnicy - Sonda lambda - Kalkulator silnika - Przepływomierz
powietrza - Cewka zapłonowa - Elektrozawór sterowania silnika - Wtryskiwacze
16 30A Przekaźnik pompy powietrznej
17 30A Duża i mała prędkość wycieraczki
18 40A Wentylator klimatyzacji

30-06-2003
INFORMACJE PRAKTYCZNE
112
AKUMULATOR
Aby naładować akumulator za pomocą prostownika, należy:
- odłączyć akumulator,
- przestrzegać instrukcji podanych przez producenta prostownika,
- podłączyć zaczynając od zacisku (-),
- sprawdzić stan zacisków. Jeśli pokryte są białawym lub zielonkawym nalotem
należy je zdjąć i przeczyścić.
Aby uruchomić pojazd z innego akumulatora należy:
- podłączyć czerwony przewód do końcówek (+) obydwu akumulatorów,
- jeden koniec przewodu zielonego lub czarnego podłączyć do końcówki (-) akumulatora pomocniczego,
- drugi koniec przewodu zielonego lub czarnego podłączyć do masy pojazdu uruchamianego, jak najdalej od akumulatora.
Włączyć rozrusznik, nie wyłączać silnika.
Poczekać, aż silnik powróci na wolne obroty i odłączyć przewody. TRYB EKONOMICZNY
Po wyłączeniu silnika, klucz w pozycji
akcesoriów, niektóre funkcje (wycie-
raczki, podnośniki szyb, lampki sufito-we, radioodtwarzacz, itd.) są dostępne
przez trzydzieści minut, aby nie spo-
wodować rozładowania akumulatora.
Po upływie tych 30 minut, na ekranie
wielofunkcyjnym pojawia się komuni-kat
"Tryb ekonomiczny włączony" i
aktywne funkcje zostają przełączone
w tryb czuwania.
Rozładowany akumulator
uniemożliwia rozruch silnika.

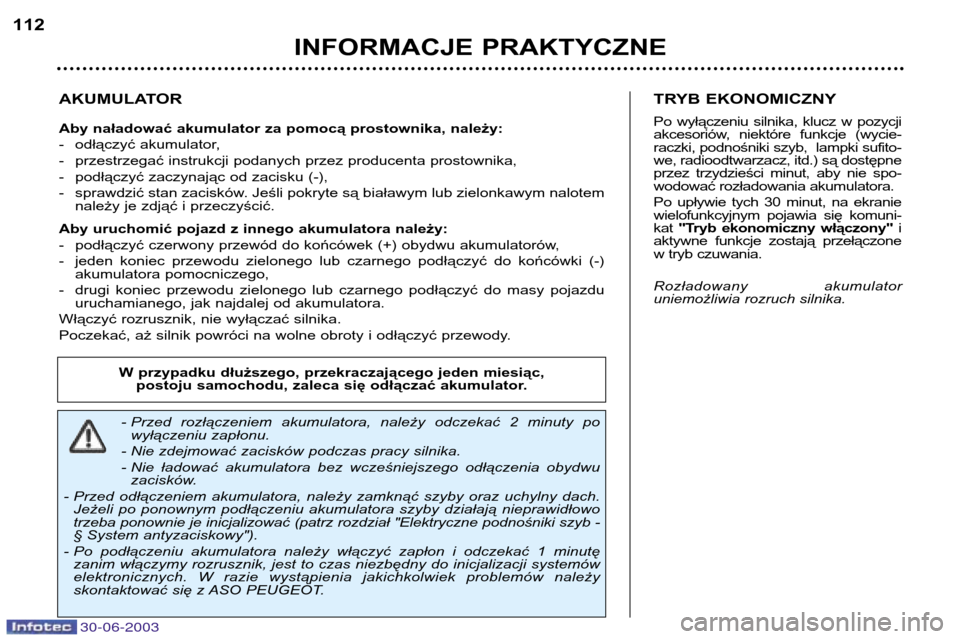

- Przed rozłączeniem akumulatora, należy odczekać 2 minuty po wyłączeniu zapłonu.
- Nie zdejmować zacisków podczas pracy silnika.
- Nie ładować akumulatora bez wcześniejszego odłączenia obydwu zacisków.
- Przed odłączeniem akumulatora, należy zamknąć szyby oraz uchylny dach. Jeżeli po ponownym podłączeniu akumulatora szyby działają nieprawidłowo
trzeba ponownie je inicjalizować (patrz rozdział "Elektryczne podnośniki szyb -
§ System antyzaciskowy").
- Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę zanim włączymy rozrusznik, jest to czas niezbędny do inicjalizacji systemów
elektronicznych. W razie wystąpienia jakichkolwiek problemów należy
skontaktować się z ASO PEUGEOT. W przypadku dłuższego, przekraczającego jeden miesiąc,
postoju samochodu, zaleca się odłączać akumulator.

30-06-2003
INFORMACJE PRAKTYCZNE113
Montaż radioodtwarzacza W
asz pojazd jest fabrycznie wypo-
sażony w instalację do montażu radioodtwarzacza:
- antenę dachową,
- koncentryczny przewód antenowy,
- podstawowy układ przeciwzakłóce- niowy,
- przewody zasilania głośników przednich,
- przewody zasilania głośników tyl- nych i głośników wysokotonowych,

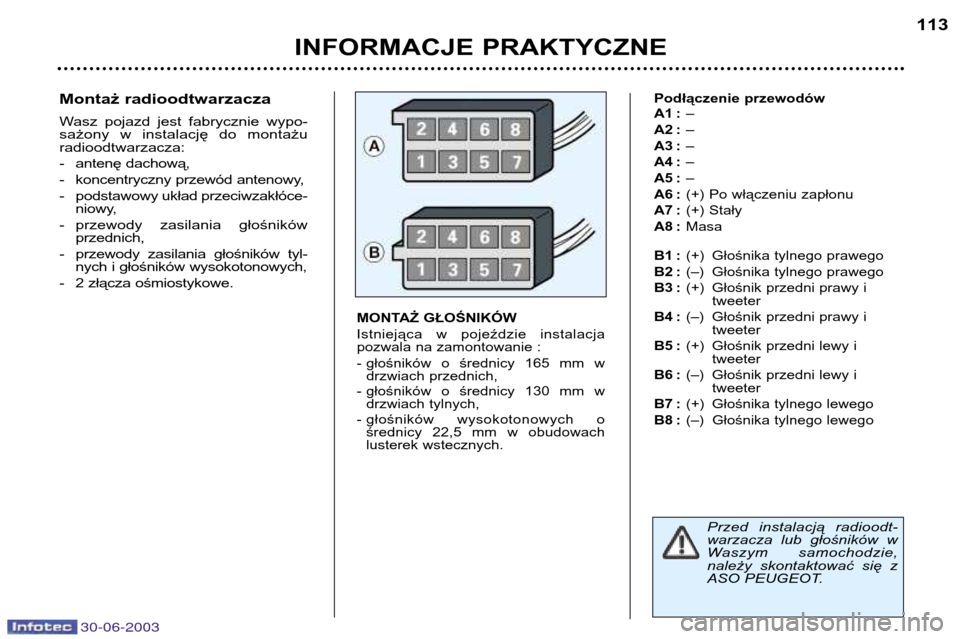

- 2 złącza ośmiostykowe.Podłączenie przewodów

A1 : –
A2 : –
A3 : –
A4 : –
A5 : –
A6 : (+) Po włączeniu zapłonu
A7 : (+) Stały
A8 : Masa
B1 : (+) Głośnika tylnego prawego
B2 : (–) Głośnika tylnego prawego
B3 : (+) Głośnik przedni prawy i
tweeter
B4 : (–) Głośnik przedni prawy i
tweeter
B5 : (+) Głośnik przedni lewy i
tweeter
B6 : (–) Głośnik przedni lewy i
tweeter
B7 : (+) Głośnika tylnego lewego
B8 : (–) Głośnika tylnego lewego
MONTAŻ GŁOŚNIKÓW
Istniejąca w pojeździe instalacja
pozwala na zamontowanie :
- głośników o średnicy 165 mm w
drzwiach przednich,
- głośników o średnicy 130 mm w drzwiach tylnych,
- głośników wysokotonowych o średnicy 22,5 mm w obudowach
lusterek wstecznych.
Przed instalacją radioodt-
warzacza lub głośników w
Waszym samochodzie,
należy skontaktować się z
ASO PEUGEOT.

30-06-2003
INFORMACJE PRAKTYCZNE
114
Bez podnoszenia (4 koła na ziemi)
Do holowania używać wyłącznie drążka holowniczego.
Holowanie za przód lub za tył
Przymocować drążek holowniczy do uchwytów holowniczych.
Z podnoszeniem (tylko dwa koła na ziemi)
Zalecane jest podniesienie pojazdu za koła, za pomocą urządzenia podnośniko- wego. Cechy szczególne automatycznej
skrzyni biegów
W wypadku holowania z czterema
kołami na ziemi, konieczne jest
przestrzeganie następującychwarunków:
- ustawić dźwignię wybierającą w
pozycji N,
- holować pojazd z prędkością poniżej 50 km/godz, na odcinku
nie dłuższym niż 50 km,
-nie dolewać oleju do skrzyni
biegów.
BAGAŻNIK NA POKRYWĘ BAGAŻNIKA*
Bagażnik na pokrywę bagażnika
dostępny jest w ASO PEUGEOT.
Nie może być używany przy
montażu spoilera tylnego.
Podczas jego eksploatacji, należy
zwrócić uwagę, aby nie zakrywać
trzeciego światła stop.
Konieczne jest również ścisłe przes-
trzeganie zaleceń producenta
dotyczących tego bagażnika.
* Dostępny w akcesoriach.
HOLOWANIE POJAZDU
Nigdy nie używać belki chłodnicy.

30-06-2003
INFORMACJE PRAKTYCZNE115
JAZDA Z PRZYCZEPĄ,
ŁÓDKĄ, PRZYCZEPĄKEMPINGOWĄ...
Zachęcamy do używania wyłącznie
haków holowniczych produkcji
PEUGEOT, które posiadają homolo-
gację i są zgodne z koncepcją Was-
zego samochodu.
Montaż tego urządzenia powinien
być wykonany przez ASO
PEUGEOT.
Wasz pojazd został zaprojektowany
przede wszystkim do transportu
osób i bagaży, może być jednak
używany również do holowania
przyczepy.
Jazda z przyczepą poddaje holujący
pojazd zwiększonym obciążeniom i
wymaga od kierowcy szczególnejuwagi. G
ęstość powietrza maleje wraz z
wysokością, zmniejszając tym
samym moc silnika. Należy zmniejs-
zyć maksymalny dopuszczalny
ciężar przyczepy o 10% i
postępować tak przy każdych
następnych 1000 metrach. Porady dotyczące jazdy
Rozmieszczenie ładunków:
należy
tak rozłożyć ładunki na przyczepie,
aby najcięższe przedmioty znajdo-
wały się możliwie najbliżej osi i aby
nacisk na główkę haka był zbliżony
do maksymalnego, dopuszczalnego
nacisku, jednak nie większy. Chłodzenie: holowanie przyczepy
po zboczach powoduje zwiększenie
temperatury płynu chłodzącego.
Wentylator napędzany jest elek-
trycznie, jego zdolność chłodzenia
nie zależy więc od obrotów silnika.
Przeciwnie, należy stosować
wyższe przełożenie skrzyni biegów
w celu zmniejsz enia obrotów silnika
i zredukować prędkość pojazdu.
Maksymalny, dopuszczalny ciężar
przyczepy przy dłuższej jeździe po
zboczach zależy od ich nachylenia i
temperatury otoczenia.
W każdym wypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego.
W razie zapalenia się sygnalizatora
alarmowego, należy zatrzymać
pojazd i możliwie najszybciej
wyłączyć silnik. Opony:
sprawdzać ciśnienie w opo-
nach holującego pojazdu i przycze-
py przestrzegając przy tym zaleca-
nych wartości. Hamulce: podczas holowania
wydłuża się droga hamowania. Oświetlenie: sprawdzić światła i
kierunkowskazy w przyczepie.
Wiatr boczny: uwzględnić
zwiększoną wrażliwość pojazdu na
wiatr boczny.

30-06-2003
INFORMACJE PRAKTYCZNE
116
KONSERWACJA KAROSERII W
celu ochrony lakieru i elementów
plastikowych Waszego pojazdu,
zalecamy Państwu jego częstemycie:
- ręczne, bez szczególnych środków ostrożności;
- w myjni automatycznej, lecz zbyt częste korzystanie ze źle utrzy-
manych myjni automatycznych
może spowodować powstanie
mikrozarysowań, sprawiających
wrażenie zmatowienia lakieru
(szczególnie widoczne na ciem-
nych barwach lakieru);
- mycie wysokim ciśnieniem, ściśle przestrzegając zaleceń, dotyczą-
cych korzystania z tego typu
urządzeń (ciśnienie i odległość).
Jeśli pojazd ma uszkodzone ele-
menty (zderzaki lub reflektory),
zalecamy nie kierować w ich
stronę strumieni wody, należy
umyć je ręcznie.
Starać się nie nalewać wody do
zamków.
W celu wyjaśnienia wszystkich wąt-
pliwości, dotyczących mycia Wasze-
go pojazdu należy skontaktować się
z naszym przedstawicielem, który
doradzi Państwu produkty
najwyższej jakości, zalecane przez
nasze serwisy. - Ptasie odchody, resztki
owadów, krople
żywicy, plamy smoły i
smaru muszą być
natychmiast usunięte
(zawierają one
składniki mogące w znacznym stop-
niu uszkodzić lakier).
- Nie należy używać suchejszmatki, tworzyw ściernych, roz-
puszczalników do wycierania
reflektorów o podwójnej paraboli,
gdyż posiadają one szybę
poliwęglanową powleczoną
lakierem ochronnym.
- Nigdy nie używać benzyny lub ropy do czyszczenia karoserii ani
jej elementów plastikowych.
- W celu uniknięcia rozprzestrze- niania się korozji z przypadkowy-
ch zadrapań (uderzenia żwiru,
obtarcia itp.) należy je szybkonaprawiać.
