Peugeot 206 CC 2003 Ръководство за експлоатация (in Bulgarian)

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ
108
Кутия с предпазители под
арматурното табло
Отвъртете винта на четвърт
оборот с помощта на монета, след
това свалете капака, за да
достигнете до тях.
Резервните предпазители и щипци
А са закрепени от
вътрешната страна на капака на
кутията с предпазители,
намираща се под арматурното
табло. Сваляне и смяна на предпазител
Преди да смените предпазителя е необходимо да знаете причината за
повредата и да се съобразите с нея. Номерата на предпазителите са
посочени на капака на кутията.
Използвайте щипци
А.
Сменяйте винаги повредения предпазител (прочит според
предпазителя) с такъв от същия ампераж.
Добър Лош
СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазители са
разположени под арматурното
табло и в двигателния отсек.
Щипци А

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ
108
Кутия с предпазители под
арматурното табло
Отвъртете винта на четвърт
оборот с помощта на монета, след
това свалете капака, за да
достигнете до тях.
Резервните предпазители и щипци
А са закрепени от
вътрешната страна на капака на
кутията с предпазители,
намираща се под арматурното
табло. Сваляне и смяна на предпазител
Преди да смените предпазителя е необходимо да знаете причината за
повредата и да се съобразите с нея. Номерата на предпазителите са
посочени на капака на кутията.
Използвайте щипци
А.
Сменяйте винаги повредения предпазител (прочит според
предпазителя) с такъв от същия ампераж.
Добър Лош
СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазители са
разположени под арматурното
табло и в двигателния отсек.
Щипци А

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ109
Предпазител N°
Ампераж Предназначение
115АОтопляема седалка - Сирена на клаксона
4 20АМногофункционален екран - Компютър на навигационната система - Осветление на
багажника - Радио - Компютър на твърдия сгъваем покрив
5 15АДиагностика на автоматичната скоростна кутия
6 10AНиво на охладителната течност - Автоматична скоростна кутия - Радио - Датчик за ъгъл на
волана (ESP)
71 5AАксесоар учебен автомобил - Аларма - Датчик за дъжд
9 30AХидравлична помпа
10 40AРазмразяване на външно огледало за обратно виждане
11 1 5 АЧистачка
12 30АСтъклоповдигащо устройство на предно стъкло
14 10A Компютърна система на двигателя - Въздушни възглавници - Лостове за управление от волана
15 15АЕкран - Многофункционален екран - Компютър на навигационната система - Климатик - Радио
16 30АУправление на отключването / заклюването на автомобила
20 10AДясна стоп светлина
21 15A Лява стоп светлина - трета стоп светлина
22 20АПредна плафона - Осветление на жабката - Запалка
S1 ШунтШунт PARC

ПОЛЕЗНА ИНФОРМАЦИЯ
110
ПредпазителАмпераж Предназначение
1* 20А Мотовентилаторна група
2* 60А ABS/ESP
3* 30A ABS/ESP
4* 70A
Захранване на интелигентната помощна кутия (компютър)
5* 70А Захранване на интелигентната помощна кутия (компютър)
6* – Не се използва
7* 30А Захранване на устройството против кражба
8* – Не се използва
Кутия с предпазители в двигателния отсек
За да достигнете до кутията с предпазители разположена в двигателния
отсек (до акумулатора), откачете капака.
След употреба, внимателно затворете капака.
Електрическата верига на
Вашия автомобил е
предвидена да работи както
със стандартното
оборудване, така и с
възможните опции.
Преди да инсталирате друго
оборудване или електрически
аксесоари във Вашия автомобил,
консултирайте се със сервиз на
PEUGEOT.
Някои електрически аксесоари или
начина по който са монтирани могат
да окажат неблагоприятно
въздействие върху работата на
Вашия автомобил (електрическите
системи за управление, радио
връзките и връзките на
електрозахранването наавтомобила ).
PEUGEOT не носи отговорност за
разходите произхоздащи от
отстраняване на повредите по Вашия
автомобил или за повреди причинени
от монтаж на допълнително
оборудване, което не е одобрено от
PEUGEOT и не е инсталирано според
изискванията, по-специално всякакъв
тип апарати чиято консумация
надвишава 10 милиампера.
* Макси предпазителите са допълнителна защита на електрическите системи. Всяка интервенция по тях трябва да бъде извършвана само в
сервиз на PEUGEOT.
или
30-06-2003

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ111
Предпазител N° Ампераж
Предназначение
1 10A Контактор на светлини за заден ход - Датчик за скорост
2 15A Електроклапа - Горивна помпа
3 10A Компютър на двигателя и системата ABS/ESP - Стоп контактор ESP
4 10A Компютър на автоматичната скоростна кутия BVA - Компютър на двигателя
5–Не се използва
6 15А Предни фарове за мъгла
7 20A Помпа на устройството за миене на фарове
8 20A Реле на мотовентилаторната група - Компютър на двигателя - Електроклапа за проверка на двигателя
9 15A Лява къса светлина
10 15A Дясна къса светлина
11 10A Лява дълга светлина
12 15A Дясна дълга светлина
13 15A Звукови сигнали
14 10A Помпа на предното стъкломиялно устройство
15 30A Подгревател на разпределителната кутия - Ламбда сонда - Компютър на двигателя - Запалителна
бобина - Електроклапа контрол на двигателя - Инжектори
16 30A Реле въздушна помпа
17 30A Чистачка бърза и бавна скорост
18 40A Вентилатор на климатика

ПОЛЕЗНА ИНФОРМАЦИЯ
112
АКУМУЛАТОР
Зареждане на акумулатора със зарядно устройство :
- откачете акумулатора,
- спазвайте инструкциите за ползване, дадени от производителя на
зарядното устройство,
- съединете, като започнете от клема (-),
- проверете чистотата на клемите и накрайниците. Ако са покрити със сулфат (белезникаво или зеленикаво отлагане), демонтирайте ги и ги
почистете.
За запалване от друг акумулатор :
- cвържете червения кабел с клеми (+) на двата акумулатора,
- свържете единия край на зеления или черен кабел с клема (-) на допълнителния акумулатор,
- свържете другия край на зеления или черен кабел с точка маса върху авариралия автомобил на възможно най-голямо разстояние от акумулатора.
Задействайте стартера, оставете двигателя да работи.
Изчакайте връщането на ниски обороти и откачете кабелите. ФУНКЦИЯ ИКОНОМИЧЕН РЕЖИМ
След спиране на двигателя, някои
функции (чистачки,
стъклоповдигащо устройство,
плафониери, радио и т. н.) се
използват само за определен
период от тридесет минути, за да не
се изхабява акумулатора.
След като изминат тридесетте
минути, съобщението
"Влизане в
режим икономия на енергия" се
появява на многофункционалния
екран и функциите са активирани
в положение покой.
При изтощен акумулатор,
потеглянето на автомобила е
невъзможно.
- Преди да пристъпите към изключване на акумулатора, трябва да изчакате 2 минути след прекъсване на контакта.
- Не сваляйте накрайниците при работещ двигател.
- Не зареждайте акумулатора без предварително да сте откачили кабелите.
- Затворете стъклата и електрическия покрив преди да откачите акумулатора. Ако след повторното включване на акумулатора покривът и
стъклата не работят нормално, трябва да ги реинициализирате (вижте
главите "Електрически стъкла - § Система против прищипване" и
"Отварящ се покрив - § Система против прищипване").
- След всяко повторно включване на акумулатора включете на контакт и изчакайте 1 секунда преди да запалите двигателя, за да могат да се
включат електронните системи. Ако все пак след тази манипулация има
леки смущения, обърнете се към сервиз на PEUGEOT. Препоръчва се акумулаторът да се изключва в случай
на престой в продължение на повече от един месец.
30-06-2003

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ113
МОНТИРАНЕ НА РАДИО
Вие разполагате със стандартно
оборудване за радио :
- антена на покрива,
- коаксиален кабел на антената,
- базова противопаразитна
защита,
- захранване на предните високоговорители,
- захранване на двата задни високоговорителя и за високите честоти,
- два 8 канални захранващи куплунга. Включване на куплузите
A1 : -
A2 : -
A3 : -
A4 : -
A5 : -
A6 : (+) След контакт
A7 : (+) Постоянен
A8 : Маса
B1 : (+) Заден десен
високоговорител
B2 : (-) Заден десен високоговорител
B3 : (+) Преден десен високоговорител и за
високи честоти
B4 : (-) Преден десен високоговорител и за
високи честоти
B5 : (+) Преден ляв високоговорител и за
високи честоти
B6 : (-) Преден ляв високоговорител и за
високи честоти
B7 : (+) Заден ляв високоговорител
B8 : (-) Заден ляв високоговорител
МОНТИРАНЕ НА
ВИСОКОГОВОРИТЕЛИ
Оборудването позволява
монтажа на:
- високоговорители с диаметър
165 mm в предните врати,
- високоговорители с диаметър 130 mm на задните врати,
- пищялки с диаметър 22,5 mm в таблото до огледалата.
К онсултирайте се със
Сервизен Център на
PEUGEOT преди да
инсталирате радио или
високоговорители във
вашия автомобил.

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ
114
Без повдигане (четири колела на пътя)
Трябва да използувате твърда или мека връзка за теглене.
Теглен отпред или отзад
Закачете твърдата връзка в скобата за теглене.
С повдигане (само две колела на пътя)
Препоръчително е да повдигнете автомобила с помощта на специално
приспособление. Особености на автоматичната
скоростна кутия
При теглене на четири колела, е
задължително да спазвате
следните правила:
- скоростният лост да е в
положение N,
- теглете автомобила със скорост под 50 км/ч най-много
на разстояние 50 км,
- не добавяйте масло в скоростната кутия.
БАГАЖНИК ЗА ЗАДНА
ВРАТА*
Във Вашия център PEUGEOT се
предлага багажник за задна
врата.
Това оборудване е несъвместимо
със заден спойлер.
При неговото използване,
внимавайте да не закриете
третата стоп светлина.
Спазвайте препоръките на
производителя.
* На разположение като аксесоар.
ТЕГЛЕНЕ НА ВАШИЯ АВТОМОБИЛ
Никога не използувайте гредата под радиатора.

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ115
ТЕГЛЕНЕ НА РЕМАРКЕ,
КАРАВАНА, ЛОДКА...
Използвайте само тегличи на
PEUGEOT, които са били
тествани и одобрени още при
проектирането на Вашияавтомобил.
Монтирането на това устройство
трябва да се извърши в сервиз на
PEUGEOT.
Вашият автомобил е
предназначен предимно за
превозване на хора и багаж, но
може да се използва и за теглене
на ремарке.
Управлението с ремарке поставя
по-сериозни изисквания към
теглещия автомобил и изисква
специално внимание от страна на
водача.
Плътността на въздуха намалява
с покачването на надморската
височината, като по този начин
ограничава параметрите на
двигателя. Максимално
допустимия товар за теглене,
трябва да се намалява с 10% на
всеки 1 000 метра височина.Съвети за управление
Разпределение на товара
:
разпределете товара в
ремаркето, като поставите най-
тежките предмети възможно най-
близо до оста, а натоварването
на теглича да е близко до
максимално допустимия товар,
без обаче да го надвишава. Охлаждане : тегленето на
ремарке по наклон повишава
температурата на охладителната
течност.
Тъй като вентилаторът се
задейства с електричество,
неговия капацитет на охлаждане
не зависи от режима на
двигателя.
Обратно, вие трябва да осигурите
често превключване на
скоростите, за да понижите
режима на двигателя, както и да
намалите скороста.
Максимално допустимия товар
при продължително изкачване на
наклон зависи от степента на
наклона и от външната
температура.
При всички случаи трябва
внимателно да следите
температурата на охладителната
течност.
При светване на индикатора за
повреда, спрете автомобила и
изключете двигателя при първа
възможност. Гуми :
проверете налягането на
гумите на теглещият автомобил и
на ремаркето, като спазвате
препоръчаните стойности на
налягането. Спирачки : при теглене,
спирачният път се удължава.
Осветление : Проверете
електрическата сигнализация на
ремаркето.
Страничен вятър : имайте
предвид увеличаването на
чувствителността спрямо
страничния вятър.

30-06-2003
ПОЛЕЗНА ИНФОРМАЦИЯ
116
ПОДДЪРЖАНЕ НА
КАРОСЕРИЯТА
За да запазите боята и
пластмасовите покрития на Вашия
автомобил, ние Ви съветваме да ги
миете често:
– ръчно, без специални предпазни
мерки;
– на автоматична мивка, но честото ползване на лошо поддържани
автоматични мивки може да доведе
до появата на микродраскотини,
които правят матова боята (особено
забележими при тъмните цветове);
– при миене под високо налягане, като стриктно спазвате
препоръките, посочени на
машината за
миене (налягане и разстояние на
разпръскване).
Ако някои части на автомобила
са повредени (боядисана броня
или фарове), не съветваме
използването на струя под високо
налягане: по-добре мийте ръчно
повредените части.
Освен това избягвайте
навлизането на течност в
ключалките.
По всички въпроси, свързани с
поддържането на Вашия автомобил
се консултирайте с представител
на фирмата, който ще може да Ви
посъветва за качествените продукти,
подбрани от нашите служби.

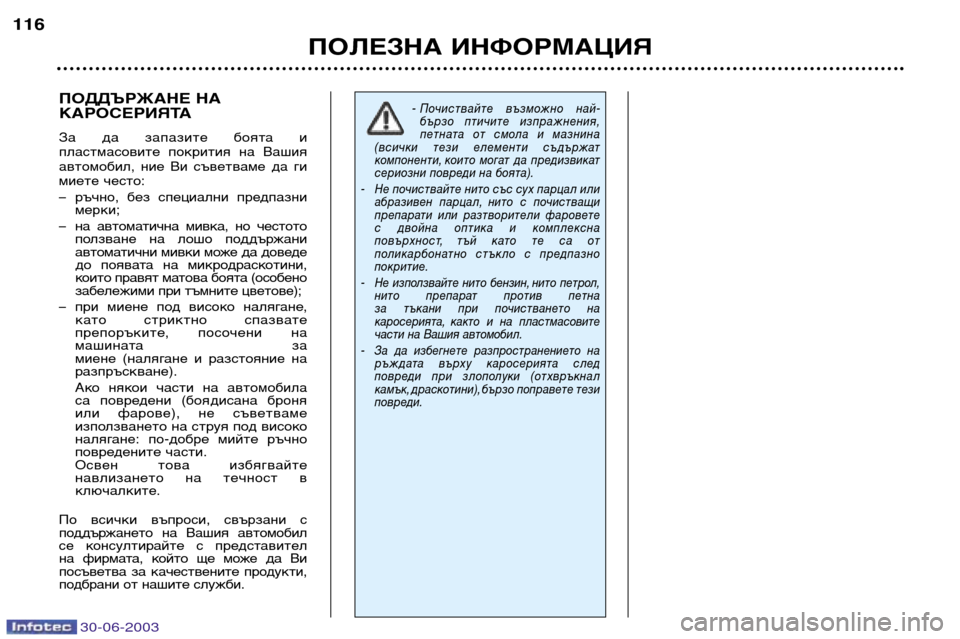

-Почиствайте възможно най- бързо птичите изпражнения,
петната от смола и мазнина
(всички тези елементи съдържат
компоненти, които могат да предизвикат
сериозни повреди на боята).
-Не почиствайте нито със сух парцал или абразивен парцал, нито с почистващи
препарати или разтворители фаровете
с двойна оптика и комплексна
повърхност, тъй като те са от
поликарбонатно стъкло с предпазнопокритие.
-Не използвайте нито бензин, нито петрол, нито препарат против петна
за тъкани при почистването на
каросерията, както и на пластмасовите
части на Вашия автомобил.
-За да избегнете разпространението на ръждата върху каросерията след
повреди при злополуки (отхвръкнал
камък, драскотини), бързо поправете тези
повреди.
