display Peugeot 206 P 2010 Handleiding (in Dutch)

15
INSTRUMENTENPANEEL BENZINE - DIESEL MET
HANDGESCHAKELDE VERSNELLINGSBAK
De klokken en verklikkerlampjes op het instrumentenpaneel geven informatie over
de werking van de auto.

4. Snelheidsmeter.
Geeft de wagensnelheid aan (km/h).

5. Display.

6. Knop nulstelling.
Knop voor de nulstelling van de ge- selecteerde functie (dagteller of on-
derhoudsindicator).

7. Dimmer dashboardverlichting.
Voor instelling van de lichtsterkte van de dashboardverlichting.
KLOKKEN

1. Toerenteller.
Geeft het motortoerental aan (x 1000 t/min).

2. Brandstofniveaumeter.
Geeft de resterende hoeveelheid brandstof in de tank aan.

3. Koelvloeistoftemperatuurmeter.
Geeft de koelvloeistoftemperatuur aan (°Celsius).
A. Snelheidsregelaar.
Snelheidsbegrenzer.
(km/h)

B. Dagteller.
(km)

C. Onderhoudsindicator.
(km), vervolgens,
Kilometerteller.
(km)
Deze drie functies worden achter- eenvolgens weergegeven als het
contact wordt aangezet.
Raadpleeg voor meer informatie over
de werking en de weergave van een
bepaalde functie het desbetreffende
hoofdstuk.
Display

!
CONTROLE TIJDENS HET RIJDEN
16
Controlelampjes kunnen constant
branden of knipperen.
Een aantal controlelampjes heeft
beide mogelijkheden. Of het con-
stant branden of knipperen van
een controlelampje duidt op een
storing, is afhankelijk van de wer-
kingsfase van de auto.
CONTROLELAMPJES
De controlelampjes geven de bestuur-
der informatie over de werking van een
systeem (ingeschakeld of uitgescha-
keld) of waarschuwen de bestuurder in
het geval van een storing (waarschu-
wingslampje). Bijbehorende waarschuwingen
Sommige controlelampjes kunnen gaan
branden in combinatie met een geluids-
signaal en een melding op het multi-
functionele display.
Bij het aanzetten van het contact
Als het contact wordt aangezet, gaan
bepaalde waarschuwingslampjes en-
kele seconden branden.
Zodra de motor wordt gestart, moeten
deze lampjes weer uitgaan.
Als het lampje blijft branden, controleer
dan voordat u gaat rijden welke functie
het betreft.

CONTROLE TIJDENS HET RIJDEN
18
Verklikkerlampjes uitgeschakelde functies
De volgende verklikkerlampjes geven aan dat de desbetreffende functie handmatig is uitgeschakeld.
Het branden van een van deze verklikkerlampjes gaat gepaard met e en geluidssignaal en een melding op het multifunctio-
nele display.

Controlelampje brandt Oorzaak Acties / Opmerkingen

Passagiersairbag
permanent. De schakelaar aan
passagierszijde op het
dashboardkastje staat in de
stand "
OFF ".
De frontairbag aan
passagierszijde is
uitgeschakeld.
In dit geval kunt u een
kinderzitje met de "rug in de
rijrichting" plaatsen. Zet de schakelaar in de stand "
ON " om
de frontairbag aan passagierszijde in te
schakelen. Bevestig in dit geval op deze
zitplaats geen kinderzitje met de "rug in de
rijrichting".
De passagiersairbag wordt automatisch
ingeschakeld als de motor wordt gestart.
knippert. De airbag is defect. Raadpleeg het PEUGEOT-ne twerk.

ESP/ASR permanent. De toets linksonder op het
dashboard wordt ingedrukt. Het
bijbehorende controlelampje
gaat branden.
De functie ESP/ASR wordt
uitgeschakeld.
ESP: dynamische
stabiliteitscontrole.
ASR: antispinregeling. Druk op de toets om de functie ESP/ASR in te
schakelen. Het controlelampje dooft.
Het systeem wordt automatisch opnieuw
ingeschakeld bij snelheden hoger dan
ongeveer 50 km/h.
De functie ESP/ASR wordt automatisch
ingeschakeld als de motor wordt gestart.

19
Waarschuwingslampjes
Als bij draaiende motor of tijdens het rijden een van de volgende verklikkerlampjes gaat branden, wijst dit op een storing in
het desbetreffende systeem en moet de bestuurder actie onderneme n.
Lees in het geval van een storing waarbij een waarschuwingsl ampje gaat branden de aanvullende informatie, die via een
melding op het multifunctionele display wordt weergegeven.
Raadpleeg indien nodig het PEUGEOT-netwerk.

Controlelampje brandt Oorzaak Acties / Opmerkingen

STOP
permanent in
combinatie
met een ander
waarschuwingslampje. Dit waarschuwingslampje brandt bij
een storing met betrekking tot het
remsysteem, de motoroliedruk of bij
een te hoge koelvloeistoftemperatuur. Zet de auto zo snel mogelijk stil op een veilige
plaats.
Zet het contact af en neem contact op met het
PEUGEOT-netwerk.


Remsysteem permanent.
Het remvloeistofniveau is te
laag.
Vul het niveau bij met een vloeistof voorzien van
een
artikelnummer van PEUGEOT.
Als het probleem zich blijft voordoen, laat het
systeem dan controleren bij het PEUGEOT-netwerk.
+ permanent, in
combinatie met het
waarschuwingslampje ABS. Er is een storing in de
elektronische remdrukregelaar
(REF). Laat het systeem controleren door het
PEUGEOT-netwerk.

Antiblokkeersysteem
(ABS) permanent. Er is een storing in het
antiblokkeersysteem. De normale remwerking blijft behouden.
Rijd voorzichtig met lage snelheid en raadpleeg
zo snel mogelijk het PEUGEOT-netwerk.

Dynamische
stabiliteitscontrole (ESP/ASR)
knippert. De ESP-/ASR-regeling is
actief. Deze functie verbetert de aandrijving en zorgt
voor een betere koersstabiliteit.
permanent. Storing in de ESP-/ASR-
regeling, tenzij deze is
uitgeschakeld en het lampje in
de schakelaar brandt. Laat het systeem controleren door het
PEUGEOT-netwerk.

ii
CONTROLE TIJDENS HET RIJDEN
22
KOELVLOEISTOFTEMPERATUURMETER
De koelvloeistoftemperatuurmeter geeft
de bestuurder tijdens het rijden informa-
tie over de koelvloeistoftemperatuur.
Als bij draaiende motor de wijzer zich
bevindt in:
- zone A , is de temperatuur in orde,
- zone B , is de temperatuur te hoog.
Het verklikkerlampje te hoge koel-
vloeistoftemperatuur 1 gaat branden
in combinatie met het verklikker-
lampje STOP , een geluidssignaal
en een melding op het multifunctio-
nele display.

Stop zo snel mogelijk op een veilige
plaats.
Raadpleeg het PEUGEOT-netwerk. De temperatuur en de druk in het koel-
circuit beginnen na enkele minuten rij-
den te stijgen.
Alvorens koelvloeistof bij te vullen:

 wacht tot de motor is afgekoeld,

 draai de dop twee omwentelingen
los om de druk te laten dalen,

 verwijder vervolgens de dop,

 vul bij tot aan het merkteken "MAXI"
(cirkelvormig streepje).
Bij de benzinemotoren wordt de
motorkoeling elektronisch aange-
stuurd om het brandstofverbruik te
verminderen. De koelvloeistoftem-
peratuur is dus niet meer alleen af-
hankelijk van de buitentemperatuur
en de gebruiksomstandigheden
van de auto.
Het is bijvoorbeeld mogelijk dat de
koelvloeistoftemperatuur in stads-
verkeer bij koud weer iets hoger is
dan bij warm weer.

23
ONDERHOUDSINDICATOR
De onderhoudsindicator geeft aan hoe-
veel kilometer u nog verwijderd bent
van het eerstvolgende onderhoud vol-
gens het onderhoudsschema van de
fabrikant.
Deze afstand wordt berekend vanaf de
laatste nulstelling van de onderhoudsin-
dicator op basis van twee parameters:
- het aantal afgelegde kilometers,
- de verstreken tijd sinds het laatste onderhoud. De afstand tot de eerstvolgende
beurt is meer dan 1.000 km
Als het contact wordt aangezet, gaat
gedurende 5 seconden de onderhouds-
sleutel branden. De kilometerteller geeft
de resterende kilometers tot het eerst-
volgende onderhoud aan.

Voorbeeld: De afstand tot het eerstvol-
gende onderhoud bedraagt 4.800 km.
Als het contact wordt aangezet, geeft
het display gedurende 5 seconden het
volgende aan:
5 seconden na het aanzetten van het
contact verdwijnt de sleutel ; de tel-
ler geeft weer de kilometerstand en de
stand van de dagteller aan. De afstand tot de eerstvolgende
beurt is minder dan 1.000 km

Voorbeeld: de afstand tot het eerstvol-
gende onderhoud bedraagt 900 km.
Als het contact wordt aangezet, geeft
het display gedurende 5 seconden het
volgende aan:
5 seconden na het aanzetten van het
contact treedt de kilometerteller weer
in werking en blijft de sleutel branden
om aan te geven dat er binnenkort on-
derhoudswerkzaamheden uitgevoerd
moeten worden.

ii
ii
CONTROLE TIJDENS HET RIJDEN
24
Als u na deze handeling de accu
wilt loskoppelen, vergrendel dan
de auto en wacht minimaal 5 mi-
nuten. Het op 0 zetten van de on-
derhoudsindicator zal anders niet
worden opgeslagen.
Op 0 zetten van de
onderhoudsindicator
De onderhoudsindicator moet na elke
onderhoudsbeurt op 0 gezet worden.
Voer dit als volgt uit:

 zet het contact af,

 druk op de resetknop van de dagtel-
ler en houd deze ingedrukt,

 zet het contact aan; de kilometertel-
ler begint terug te tellen,

 laat de knop los als het display "=0"
aangeeft; de sleutel verdwijnt.
De factor tijd kan worden mee-
gewogen bij de nog af te leggen
kilometers, afhankelijk van de rij-
gewoonten van de bestuurder.
De sleutel kan ook gaan branden
als het interval van twee jaar is
overschreden.
De afstand tot de eerstvolgende
beurt is overschreden
Als het contact wordt aangezet, gaat gedurende
5 seconden
de sleutel knipperen om aan te
geven dat de onderhoudswerkzaamheden zo
spoedig mogelijk uitgevoerd moeten worden.

Voorbeeld: u hebt de afstand tot de eerstvolgen-
de onderhoudsbeurt met 300 km overschreden.
Als het contact wordt aangezet, geeft het dis-
play gedurende 5 seconden het volgende aan:
5 seconden na het aanzetten van het
contact treedt de kilometerteller weer in
werking en blijft de sleutel branden .

CONTROLE TIJDENS HET RIJDEN
26

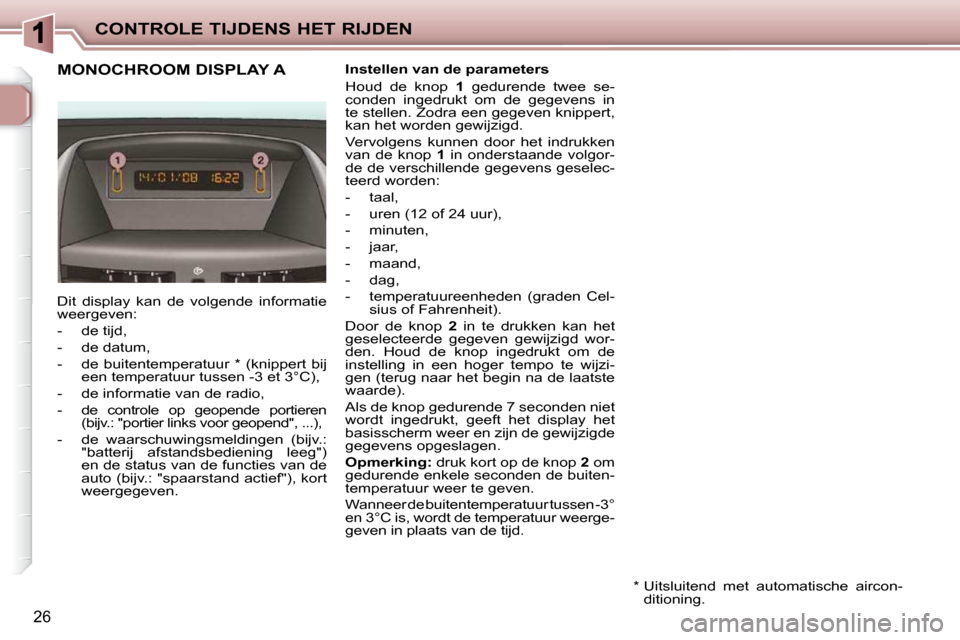

MONOCHROOM DISPLAY A Instellen van de parameters
Houd de knop 1 gedurende twee se-
conden ingedrukt om de gegevens in
te stellen. Zodra een gegeven knippert,
kan het worden gewijzigd.
Vervolgens kunnen door het indrukken
van de knop 1 in onderstaande volgor-
de de verschillende gegevens geselec-
teerd worden:
- taal,
- uren (12 of 24 uur),
- minuten,
- jaar,
- maand,
- dag,
- temperatuureenheden (graden Cel- sius of Fahrenheit).
Door de knop 2 in te drukken kan het
geselecteerde gegeven gewijzigd wor-
den. Houd de knop ingedrukt om de
instelling in een hoger tempo te wijzi-
gen (terug naar het begin na de laatste
waarde).
Als de knop gedurende 7 seconden niet
wordt ingedrukt, geeft het display het
basisscherm weer en zijn de gewijzigde
gegevens opgeslagen.

Opmerking: druk kort op de knop 2 om
gedurende enkele seconden de buiten-
temperatuur weer te geven.
Wanneer de buitentemperatuur tussen -3°
en 3°C is, wordt de temperatuur weerge-
geven in plaats van de tijd.
Dit display kan de volgende informatie
weergeven:
- de tijd,
- de datum,
- de buitentemperatuur * (knippert bij
een temperatuur tussen -3 et 3°C),
- de informatie van de radio,
- de controle op geopende portieren (bijv.: "portier links voor geopend", ...),
- de waarschuwingsmeldingen (bijv.: "batterij afstandsbediening leeg")
en de status van de functies van de
auto (bijv.: "spaarstand actief"), kort
weergegeven.
* Uitsluitend met automatische aircon-ditioning.

27
MONOCHROOM DISPLAY B
Dit kan de volgende informatie weerge-
ven:
- de tijd,
- de datum,
- de buitentemperatuur * (knippert tus-sen -3 et 3°C),
- controle op geopende portieren. Het display geeft schematisch aan of
een portier geopend is,
- waarschuwingen (bijv.: "storing laden accu") of berichten (bijv.:
"brandstofniveau laag") die tijdelijk
worden weergegeven, kunnen wor-
den gewist door op knop 1 of 2 te
drukken,
- de boordcomputer. Instellen van de gegevens
Druk knop
1 in en houd deze gedurende
2 seconden ingedrukt. Het eerste gege-
ven knippert en kan worden veranderd.
Hierna kunnen door het indrukken van
knop 1 achereenvolgens de verschil-
lende gegevens geselecteerd worden:
- taal,
- snelheidseenheden (km of mijl),
- temperatuureenheden (graden Cel- sius of Fahrenheit),
- tijdsaanduiding (in 12 of 24 uur),
- uren,
- minuten,
- jaar,
- maand,
- dag.
Door het indrukken van knop 2 kan het
geselecteerde gegeven worden gewij-
zigd. Houd de knop ingedrukt om de ge-
gevens in een hoger tempo in te stellen.
Als de knop gedurende 7 seconden niet
wordt ingedrukt, geeft het display het
oorspronkelijke scherm weer en zijn de
wijzigingen opgeslagen.

Opmerking : Door knop 2 kort in te
drukken wordt de buitentemperatuur
gedurende enkele seconden weerge-
geven.
Als de buitentemperatuur tussen -3° et
3°C ligt, wordt de temperatuur weerge-
geven in plaats van de tijd.
* Uitsluitend met automatische aircon- ditioning.

CONTROLE TIJDENS HET RIJDEN
28
DISPLAY B
BOORDCOMPUTER
OP 0 ZETTEN
Druk meer dan 2 seconden op de knop. Actieradius
In deze stand geeft de computer aan
hoeveel kilometer u nog met de res-
terende hoeveelheid brandstof kunt
rijden.

Opmerking: dit getal kan verhoogd
worden door een verandering in de rij-
stijl of van het landschap, die een aan-
zienlijke verlaging van het momentele
verbruik tot gevolg heeft.
Als de actieradius minder dan 30 km
bedraagt, worden drie streepjes weer-
gegeven. Na het tanken wordt de actie-
radius weer weergegeven zodra deze
meer dan 100 km bedraagt.
Raadpleeg het PEUGEOT-netwerk
wanneer er tijdens het rijden horizonta-
le streepjes in plaats van cijfers op het
display verschijnen.
Als de knop op het uiteinde van de

ruitenwisserschakelaar meermaals
wordt ingedrukt, worden achtereenvol-
gens aangegeven:
- de actieradius,
- de afgelegde afstand,
- het gemiddelde verbruik,
- het momentele verbruik,
- de gemiddelde snelheid. Gemiddeld verbruik
Dit is het gemiddelde brandstofver-
bruik sinds de laatse nulstelling van de
boordcomputer.
Momenteel verbruik
Dit is het gemiddelde brandstofverbruik
dat geregistreerd is tijdens de laatste
seconden.
Deze informatie verschijnt alleen als
er met een snelheid van meer dan
30 km/h wordt gereden. Afgelegde afstand
In deze stand geeft de boordcomputer
de afgelegde afstand sinds de laatste
nulstelling aan.
Gemiddelde snelheid
Dit is de gemiddelde snelheid sinds de
laatste nulstelling van de boordcompu-
ter (contact aan).
