CONHECER o seu VEÍCULO
14 -
VIGIAR BEM

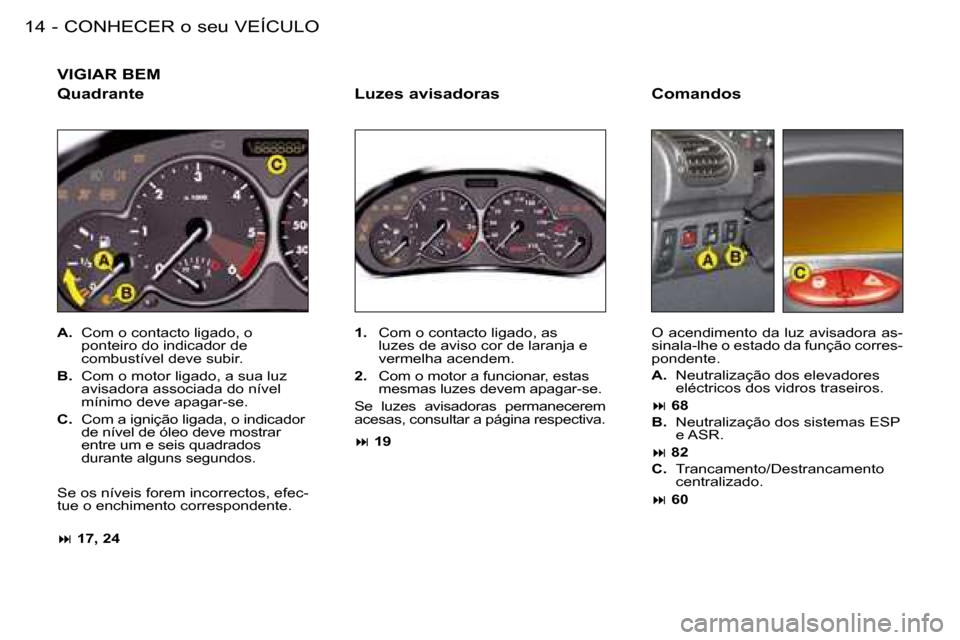

Quadrante
A. Com o contacto ligado, o
ponteiro do indicador de
combustível deve subir.
B. Com o motor ligado, a sua luz
avisadora associada do nível
mínimo deve apagar-se.
C. Com a ignição ligada, o indicador
de nível de óleo deve mostrar
entre um e seis quadrados
durante alguns segundos.
Se os níveis forem incorrectos, efec-
tue o enchimento correspondente. : 17, 24 Luzes avisadoras
1.
Com o contacto ligado, as
luzes de aviso cor de laranja e
vermelha acendem.
2. Com o motor a funcionar, estas
mesmas luzes devem apagar-se.
Se luzes avisadoras permanecerem
acesas, consultar a página respectiva. : 19 Comandos
O acendimento da luz avisadora as-
sinala-lhe o estado da função corres-
pondente.
A.
Neutralização dos elevadores
eléctricos dos vidros traseiros.
: 68
B. Neutralização dos sistemas ESP
e ASR.
: 82
C. Trancamento/Destrancamento
centralizado.
: 60
Page 12 of 123
15
CONHECER o seu VEÍCULO
-
ASSEGURAR A SEGURANÇA DOS PASSAGEIROS
Airbag passageiro da frente
1. Inserção da chave.
2. Selecção da posição :
"ON" (activação), com
passageiro na frente ou banco
para crianças "De frente para a
estrada",
"OFF" (neutralização), com
banco para crianças "De costas
para a estrada".
3. Retirar a chave mantendo a
posição.
: 84 Cinto de segurança do
condutor e airbags
A.
Luz avisadora de cinto de
segurança do condutor não
apertado ou desapertado, acesa
a vermelho.
B. Luz avisadora de cinto de
segurança do passageiro ;
acesa se o airbag estiver
neutralizado.
C. Luz avisadora dos airbags ;
apaga-se após ligar a ignição.
: 21
O ARRANQUE
Contactor
1. Posição Stop.
2. Posição Acessórios .
3. Posição Marcha.
4. Posição Arranque.
Page 13 of 123
CONHECER o seu VEÍCULO
16 -
CONDUZIR BEM

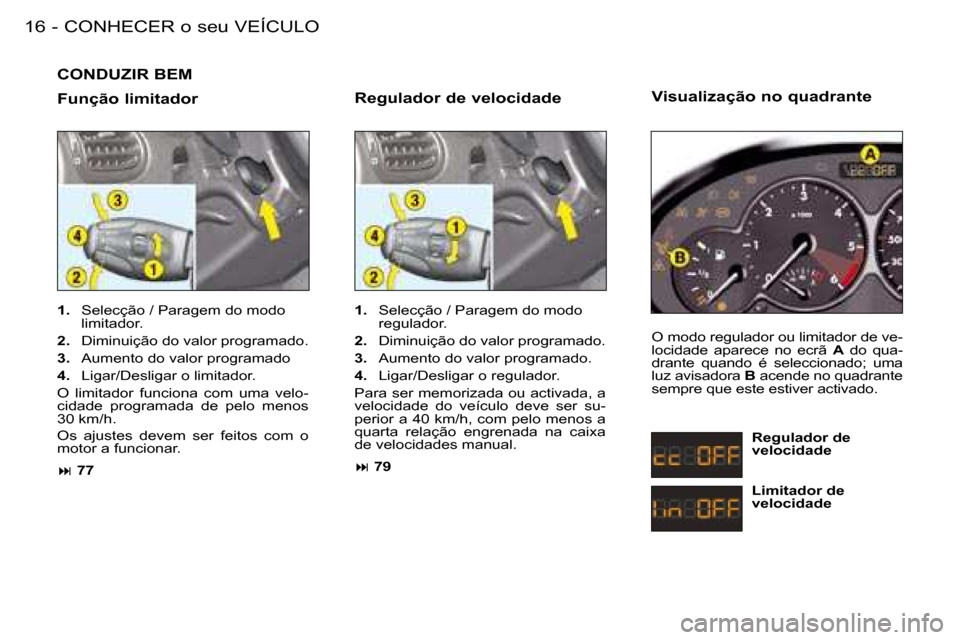

Função limitador
1. Selecção / Paragem do modo
limitador.
2. Diminuição do valor programado.
3. Aumento do valor programado
4. Ligar/Desligar o limitador.
O limitador funciona com uma velo-
cidade programada de pelo menos
30 km/h.
Os ajustes devem ser feitos com o
motor a funcionar. : 77 Regulador de velocidade
1.
Selecção / Paragem do modo
regulador.
2. Diminuição do valor programado.
3. Aumento do valor programado.
4. Ligar/Desligar o regulador.
Para ser memorizada ou activada, a
velocidade do veículo deve ser su-
perior a 40 km/h, com pelo menos a
quarta relação engrenada na caixa
de velocidades manual. : 79 Visualização no quadrante
O modo regulador ou limitador de ve-
locidade aparece no ecrã
A do qua-
drante quando é seleccionado; uma
luz avisadora B acende no quadrante
sempre que este estiver activado.
Regulador de
velocidade
Limitador de
velocidade
Page 14 of 123
17
O CONTROLO de FUNCIONAMENTO
-

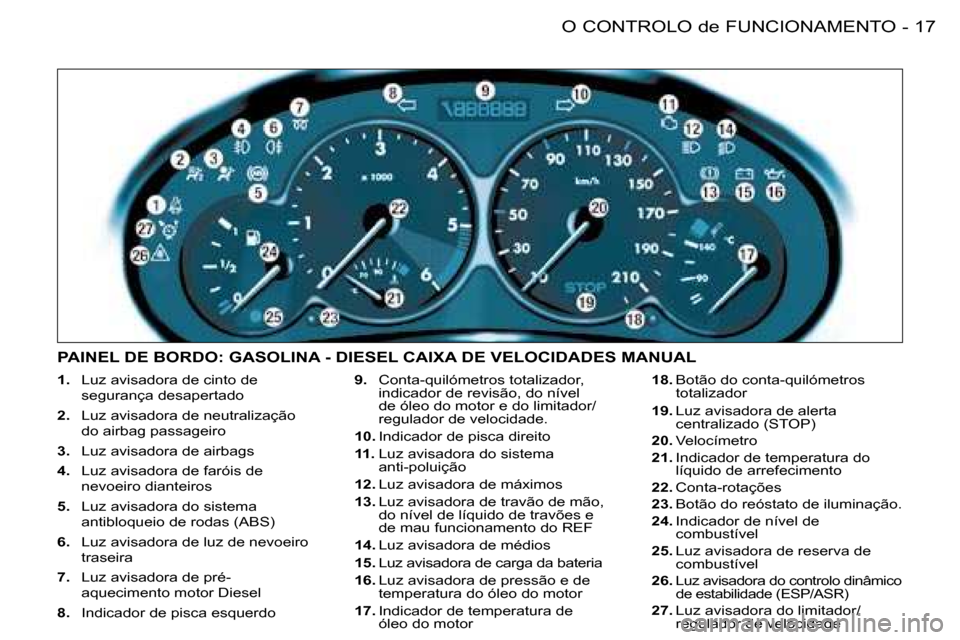

1. Luz avisadora de cinto de
segurança desapertado
2. Luz avisadora de neutralização
do airbag passageiro
3. Luz avisadora de airbags
4. Luz avisadora de faróis de
nevoeiro dianteiros
5. Luz avisadora do sistema
antibloqueio de rodas (ABS)
6. Luz avisadora de luz de nevoeiro
traseira
7. Luz avisadora de pré-
aquecimento motor Diesel
8. Indicador de pisca esquerdo 9.
Conta-quilómetros totalizador,
indicador de revisão, do nível
de óleo do motor e do limitador/
regulador de velocidade.
10. Indicador de pisca direito
11. Luz avisadora do sistema
anti-poluição
12. Luz avisadora de máximos
13. Luz avisadora de travão de mão,
do nível de líquido de travões e
de mau funcionamento do REF
14. Luz avisadora de médios
15. Luz avisadora de carga da bateria
16. Luz avisadora de pressão e de
temperatura do óleo do motor
17. Indicador de temperatura de
óleo do motor 18.
Botão do conta-quilómetros
totalizador
19. Luz avisadora de alerta
centralizado (STOP)
20. Velocímetro
21. Indicador de temperatura do
líquido de arrefecimento
22. Conta-rotações
23. Botão do reóstato de iluminação.
24. Indicador de nível de
combustível
25. Luz avisadora de reserva de
combustível
26.
Luz avisadora do controlo dinâmico
de estabilidade (ESP/ASR)
27. Luz avisadora do limitador/
regulador de velocidade
PAINEL DE BORDO: GASOLINA - DIESEL CAIXA DE VELOCIDADES MANUAL
Page 15 of 123
O CONTROLO de FUNCIONAMENTO
18 -

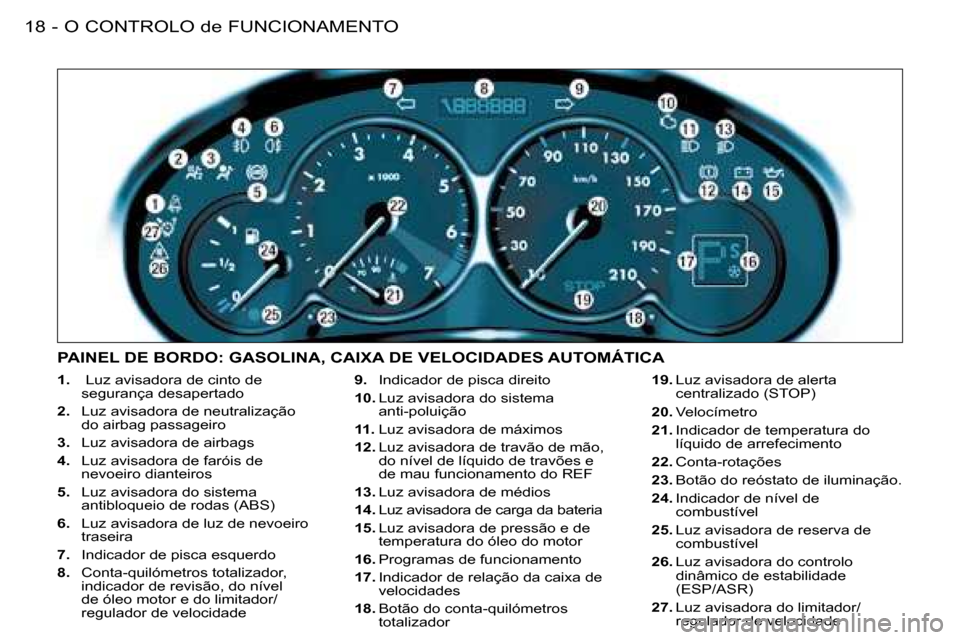

1. Luz avisadora de cinto de
segurança desapertado
2. Luz avisadora de neutralização
do airbag passageiro
3. Luz avisadora de airbags
4. Luz avisadora de faróis de
nevoeiro dianteiros
5. Luz avisadora do sistema
antibloqueio de rodas (ABS)
6. Luz avisadora de luz de nevoeiro
traseira
7. Indicador de pisca esquerdo
8. Conta-quilómetros totalizador,
indicador de revisão, do nível
de óleo motor e do limitador/
regulador de velocidade 9.
Indicador de pisca direito
10. Luz avisadora do sistema
anti-poluição
11. Luz avisadora de máximos
12. Luz avisadora de travão de mão,
do nível de líquido de travões e
de mau funcionamento do REF
13. Luz avisadora de médios
14. Luz avisadora de carga da bateria
15. Luz avisadora de pressão e de
temperatura do óleo do motor
16. Programas de funcionamento
17. Indicador de relação da caixa de
velocidades
18. Botão do conta-quilómetros
totalizador 19.
Luz avisadora de alerta
centralizado (STOP)
20. Velocímetro
21. Indicador de temperatura do
líquido de arrefecimento
22. Conta-rotações
23. Botão do reóstato de iluminação.
24. Indicador de nível de
combustível
25. Luz avisadora de reserva de
combustível
26. Luz avisadora do controlo
dinâmico de estabilidade
(ESP/ASR)
27. Luz avisadora do limitador/
regulador de velocidade
PAINEL DE BORDO: GASOLINA, CAIXA DE VELOCIDADES AUTOMÁTICA
Page 16 of 123
19
O CONTROLO de FUNCIONAMENTO
-
AS LUZES AVISADORAS
Uma luz de alerta permanentemente acesa ou piscando com o motor em marcha, indica um defeito de funciona-
mento do órgão correspondente.
O acender de certas luzes avisadoras pode ser acompan hado por um sinal sonoro e por uma mensagem no ecrã
multifunções. Não descure este aviso e consulte o mais rapidamente possível a rede PEUGEOT.
Se o avisador de alerta centralizado, STOP, se acender c om o veículo em circulação, a paragem é imperativa. Parar
o veículo nas melhores condições de segurança.
Luz avisadora de
alerta centralizado
(STOP)
Funciona simultaneamente com a
luz avisadora:
- pressão e temperatura do óleo do motor,
- travão de mão,
- nível mínimo do líquido dos travões,
- defeito no repartidor electrónico de travagem.
Acoplado com o indicador de tempe-
ratura do líquido de arrefecimento.
A paragem é obrigatória se piscar
com o motor em funcionamento.
Consultar a Rede PEUGEOT. Luz avisadora
de pressão e de
temperatura do óleo
do motor
Funciona simultaneamente com a
luz avisadora de alerta centralizado
(STOP).
A paragem é obrigatória.
Indica:
- u m a p r e s s ã o d e ó l e o i n s u i c i e n t e ou,
- uma falta de óleo no sistema de l u b r i i c a ç ã o . C o m p l e t a r o n í v e l ,
- uma temperatura de óleo muito elevada. O acender da luz
avisadora é acompanhado por
um sinal sonoro. Para baixar a
temperatura do óleo, reduzir a
velocidade.
Consultar a Rede PEUGEOT. Luz avisadora
de travão de
estacionamento, de
nível mínimo do líquido
de travões e de defeito no
Repartidor Electrónico de
Travagem (REF)
Em conjunto com a luz avisadora de
alerta centralizada (STOP).
Indica:
- que o travão de estacionamento está apertado ou mal
desapertado,
- uma diminuição excessiva do líquido de travões (se a
luz avisadora permanecer
acesa mesmo com o travão
desapertado),
- um defeito no Repartidor Electrónico de Travagem, se
aceso simultaneamente com a
luz avisadora de ABS.
A paragem é obrigatória.
Consultar a Rede PEUGEOT.
Page 17 of 123
O CONTROLO de FUNCIONAMENTO
20 -
Luz avisadora de carga
da bateria
Indica:
- um funcionamento defeituoso no circuito de carga,
- terminais da bateria ou do motor de arranque desapertados,
- correia do alternador rebentada ou frouxa,
- alternador defeituoso.
Consultar a Rede PEUGEOT.
Luz avisadora do
sistema anti-poluição
(consoante a versão)
Acende sempre que se liga a ignição
durante alguns segundos.
O acendimento com o motor a fun-
cionar assinala um mau funciona-
mento do sistema de injecção, da
ignição ou da despoluição.
Se a luz avisadora piscar, há risco de
destruição do catalisador nos moto-
res a gasolina.
Consultar a Rede PEUGEOT. Pré-aquecimento motor
Diesel
Esperar a extinção da luz
avisadora antes de arrancar.
S e a t e m p e r a t u r a f o r s u i c i e n t e , a l u z
avisadora acende durante menos de
um segundo e pode arrancar imedia-
tamente.
Luz avisadora de
nível mínimo de
combustível
Ao primeiro acendimento indica que
restam pelo menos 50 km de autono-
mia. (Capacidade do depósito: cerca
de 50 litros).
Luz avisadora do
limitador / regulador de
velocidadeAcende aquando da activa-
ção do limitador ou do regu-
lador de velocidade.
Luz avisadora do
sistema de controlo
dinâmico de
estabilidade (ESP/ASR)
Acende-se sempre que se liga a igni-
ção durante alguns segundos.
Com o motor a funcionar e o veículo
em andamento, pisca quando se ac-
tiva o sistema.
Acende-se de forma contínua acom-
panhado por uma mensagem no
ecrã multifunções, quando é neutra-
lizado.
Se a luz avisadora permanece ace-
sa, com o motor a trabalhar e o veí-
culo em andamento, consultar a rede
PEUGEOT. Luz avisadora do
sistema antibloqueio
de rodas (ABS)
Acende-se sempre que se liga a igni-
ção durante alguns segundos.
Quando a luz avisadora permanece
acesa ou acende-se para além de
12km/h, indica um mau funciona-
mento do sistema ABS.
O veículo conserva, contudo, uma
travagem clássica com assistência.
O acendimento desta luz avisadora
acompanhado por um sinal sonoro
e por uma mensagem no ecrã mul-
tifunções, indica uma anomalia no
sistema ABS.
Consultar a Rede PEUGEOT.
Page 18 of 123
21
O CONTROLO de FUNCIONAMENTO
-
Luz avisadora de cinto
não apertado
Ao ligar a ignição a luz avisadora
acende se o condutor não tiver aper-
tado o seu cinto.
Para além de 20 km/h e durante cerca
de dois minutos, a luz avisadora pis-
ca acompanhada por um sinal sonoro
de intensidade crescente e por uma
mensagem no ecrã multifunções.
Esta luz permanecerá acesa enquan-
to o condutor não apertar o cinto. Luz avisadora de
neutralização do airbag
passageiro
O acender desta luz avisadora acom-
panhado por pela mensagem no ecrã
multifunções, indica a neutralização
do airbag passageiro.
A luz avisadora permanece acesa
enquanto o airbag passageiro não
for neutralizado.
Em todos os casos, se a luz avisadora
piscar, consultar a rede PEUGEOT.
Luz avisadora de
airbags
A luz avisadora acende durante al-
guns segundos ao ligar a ignição.
O acender desta luz avisadora com o
motor em funcionamento, acompanha-
do por um sinal sonoro e por uma men-
sagem no ecrã multifunções, indica um
mau funcionamento dos airbags.
Consultar a Rede PEUGEOT. Indicador de temperatura do
líquido de arrefecimento
- ponteiro na zona
(A), a
temperatura está correcta,
- ponteiro na zona (B), a
temperatura está demasiado
alta. A luz de alerta centralizado
STOP pisca.
A paragem é obrigatória.
Consultar a Rede PEUGEOT. Indicador de temperatura do
óleo do motor
Com o motor a trabalhar, indica a
temperatura do óleo:
- ponteiro na zona
(C), a
temperatura está correcta,
- ponteiro na zona (D), a
temperatura está demasiado
alta. Para diminuir a temperatura
do óleo, reduzir a velocidade.
Page 19 of 123
21
O CONTROLO de FUNCIONAMENTO
-
Luz avisadora de cinto
não apertado
Ao ligar a ignição a luz avisadora
acende se o condutor não tiver aper-
tado o seu cinto.
Para além de 20 km/h e durante cerca
de dois minutos, a luz avisadora pis-
ca acompanhada por um sinal sonoro
de intensidade crescente e por uma
mensagem no ecrã multifunções.
Esta luz permanecerá acesa enquan-
to o condutor não apertar o cinto. Luz avisadora de
neutralização do airbag
passageiro
O acender desta luz avisadora acom-
panhado por pela mensagem no ecrã
multifunções, indica a neutralização
do airbag passageiro.
A luz avisadora permanece acesa
enquanto o airbag passageiro não
for neutralizado.
Em todos os casos, se a luz avisadora
piscar, consultar a rede PEUGEOT.
Luz avisadora de
airbags
A luz avisadora acende durante al-
guns segundos ao ligar a ignição.
O acender desta luz avisadora com o
motor em funcionamento, acompanha-
do por um sinal sonoro e por uma men-
sagem no ecrã multifunções, indica um
mau funcionamento dos airbags.
Consultar a Rede PEUGEOT. Indicador de temperatura do
líquido de arrefecimento
- ponteiro na zona
(A), a
temperatura está correcta,
- ponteiro na zona (B), a
temperatura está demasiado
alta. A luz de alerta centralizado
STOP pisca.
A paragem é obrigatória.
Consultar a Rede PEUGEOT. Indicador de temperatura do
óleo do motor
Com o motor a trabalhar, indica a
temperatura do óleo:
- ponteiro na zona
(C), a
temperatura está correcta,
- ponteiro na zona (D), a
temperatura está demasiado
alta. Para diminuir a temperatura
do óleo, reduzir a velocidade.
Page 20 of 123
O CONTROLO de FUNCIONAMENTO
22 -
Ecrã de visualização das
posições da alavanca
selectora da caixa de
velocidades automática Luzes avisadoras da caixa de
velocidades automática
Park (estacionamento)
Reverse (Marcha atrás)
Neutral (Ponto morto)
Drive (Condução)
Modo manual : 1ª relação engatada
2ª relação engatada
3ª relação engatada
4ª relação engatada
Luz avisadora de "Desporto"
Acende com a selecção do
programa "DESPORTO" .
Luz avisadora de "NEVE"
Acende com a selecção do
programa "NEVE".
Anomalia de funcionamento
Se as luzes avisadoras Desporto e
Neve piscam, acompanhadas por
um sinal sonoro e por uma mensa-
gem no ecrã multifunções. Consultar
a rede PEUGEOT.
