PEUGEOT 207 2008.5 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2008.5, Model line: 207, Model: PEUGEOT 207 2008.5Pages: 274, PDF Dimensioni: 22.47 MB
Page 21 of 274

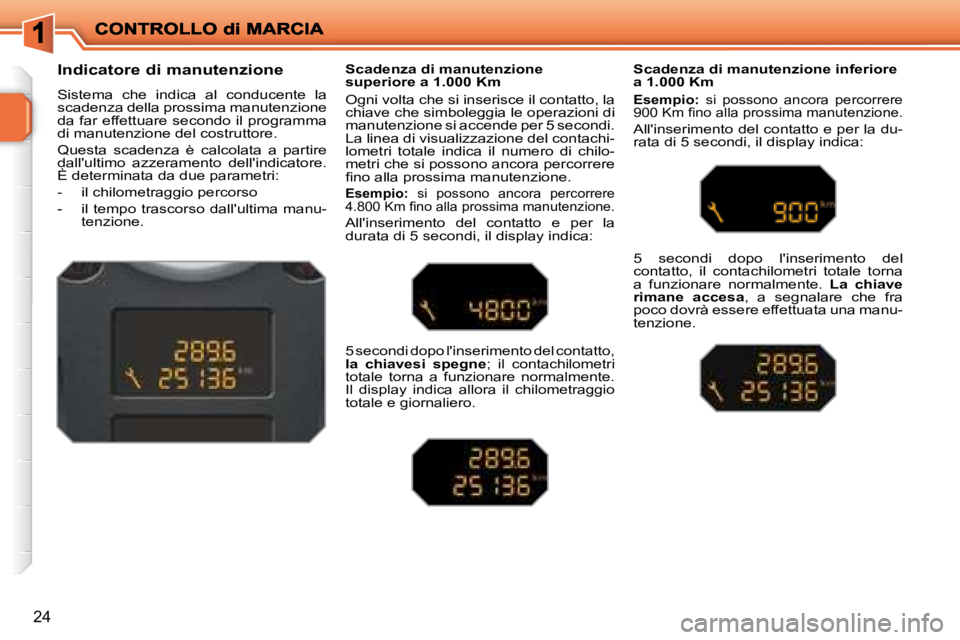

24
Indicatore di manutenzione
Sistema che indica al conducente la scadenza della prossima manutenzione da far effettuare secondo il programma di manutenzione del costruttore.
Questa scadenza è calcolata a partire dall'ultimo azzeramento dell'indicatore. È determinata da due parametri:
- il chilometraggio percorso
- il tempo trascorso dall'ultima manu-tenzione.
Scadenza di manutenzione superiore a 1.000 Km
Ogni volta che si inserisce il contatto, la chiave che simboleggia le operazioni di manutenzione si accende per 5 secondi. La linea di visualizzazione del contachi-lometri totale indica il numero di chilo-metri che si possono ancora percorrere fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
Esempio: si possono ancora percorrere 4 . 8 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, la chiavesi spegne ; il contachilometri totale torna a funzionare normalmente. Il display indica allora il chilometraggio totale e giornaliero.
Scadenza di manutenzione inferiore a 1.000 Km
Esempio: si possono ancora percorrere 9 0 0 K m fi n o a l l a p r o s s i m a m a n u t e n z i o n e .
All'inserimento del contatto e per la du-rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il contachilometri totale torna a funzionare normalmente. La chiave rimane accesa , a segnalare che fra poco dovrà essere effettuata una manu-tenzione.
Page 22 of 274
i
i

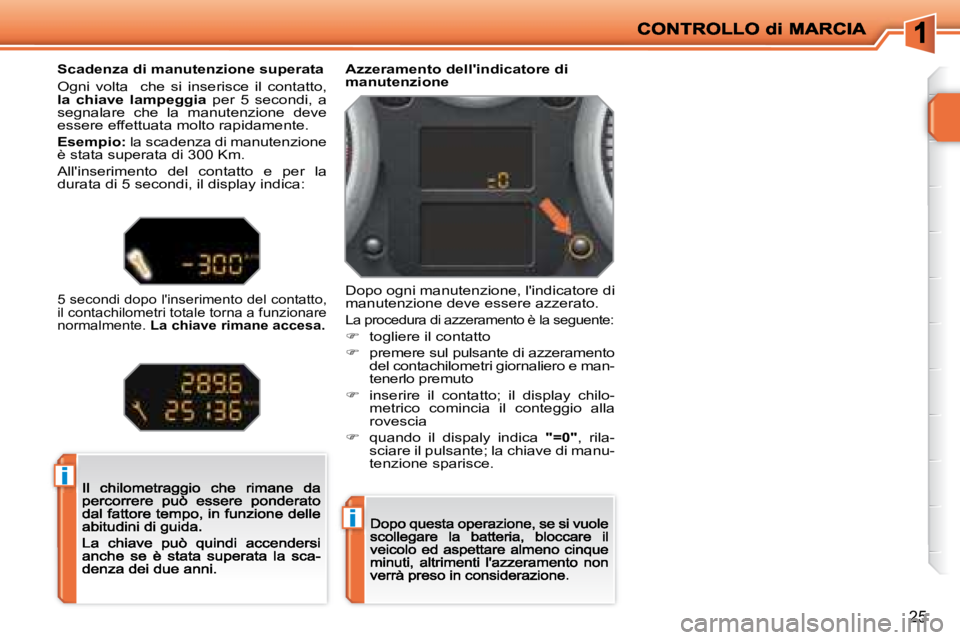

25
Azzeramento dell'indicatore di manutenzione
Dopo ogni manutenzione, l'indicatore di manutenzione deve essere azzerato.
La procedura di azzeramento è la seguente:
togliere il contatto
premere sul pulsante di azzeramento del contachilometri giornaliero e man-tenerlo premuto
inserire il contatto; il display chilo-metrico comincia il conteggio alla rovescia
quando il dispaly indica "=0", rila-sciare il pulsante; la chiave di manu-tenzione sparisce.
Scadenza di manutenzione superata
Ogni volta che si inserisce il contatto, la chiave lampeggia per 5 secondi, a segnalare che la manutenzione deve essere effettuata molto rapidamente.
Esempio: la scadenza di manutenzione è stata superata di 300 Km.
All'inserimento del contatto e per la durata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del contatto, il contachilometri totale torna a funzionare normalmente. La chiave rimane accesa.
Page 23 of 274
i

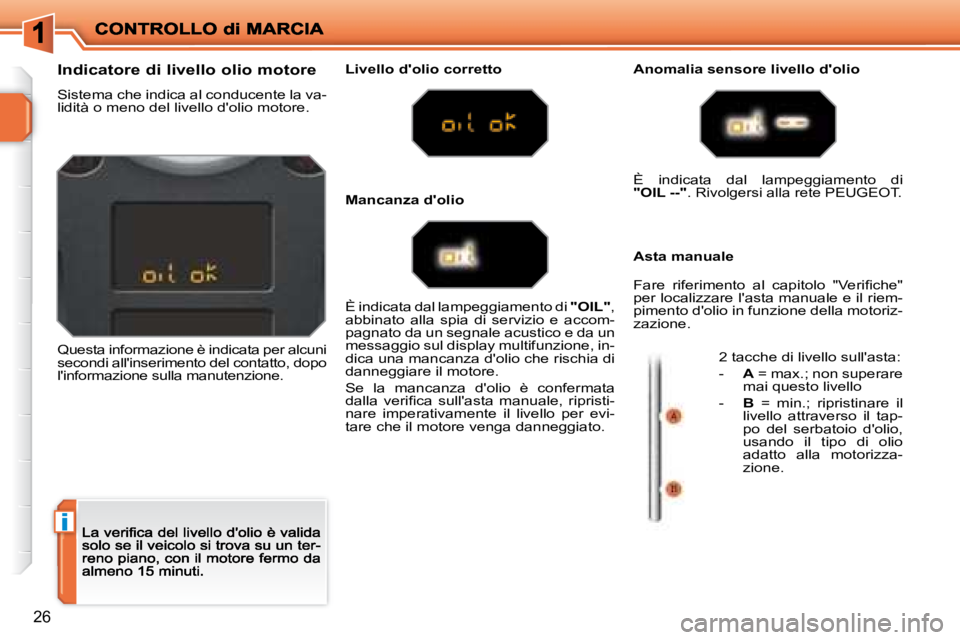

26
Indicatore di livello olio motore
Sistema che indica al conducente la va-lidità o meno del livello d'olio motore.
Questa informazione è indicata per alcuni secondi all'inserimento del contatto, dopo l'informazione sulla manutenzione.
Livello d'olio corretto Anomalia sensore livello d'olio
Asta manuale
È indicata dal lampeggiamento di "OIL" , abbinato alla spia di servizio e accom-pagnato da un segnale acustico e da un messaggio sul display multifunzione, in-dica una mancanza d'olio che rischia di danneggiare il motore.
Se la mancanza d'olio è confermata d a l l a v e r i fi c a s u l l ' a s t a m a n u a l e , r i p r i s t i -nare imperativamente il livello per evi-tare che il motore venga danneggiato.
È indicata dal lampeggiamento di "OIL --" . Rivolgersi alla rete PEUGEOT.
F a r e r i f e r i m e n t o a l c a p i t o l o " V e r i fi c h e " per localizzare l'asta manuale e il riem-pimento d'olio in funzione della motoriz-zazione.
2 tacche di livello sull'asta:
- A = max.; non superare mai questo livello
- B = min.; ripristinare il livello attraverso il tap-po del serbatoio d'olio, usando il tipo di olio adatto alla motorizza-zione.
Mancanza d'olio
Page 24 of 274

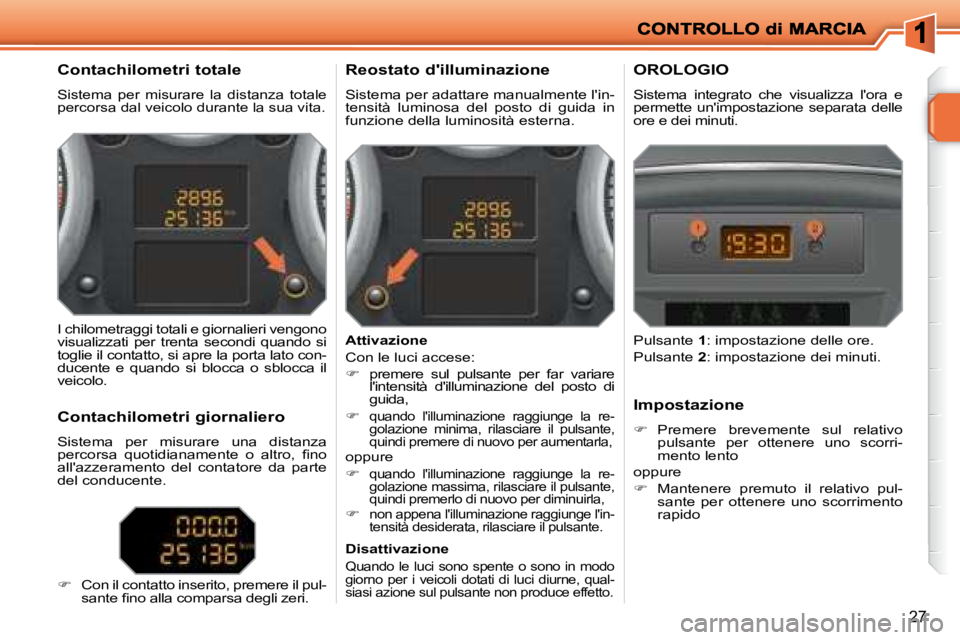

27
Contachilometri totale
Sistema per misurare la distanza totale percorsa dal veicolo durante la sua vita.
Reostato d'illuminazione
Sistema per adattare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna. OROLOGIO
Sistema integrato che visualizza l'ora e permette un'impostazione separata delle ore e dei minuti.
I chilometraggi totali e giornalieri vengono visualizzati per trenta secondi quando si toglie il contatto, si apre la porta lato con-ducente e quando si blocca o sblocca il veicolo.
Contachilometri giornaliero
Sistema per misurare una distanza p e r c o r s a q u o t i d i a n a m e n t e o a l t r o , fi n o all'azzeramento del contatore da parte del conducente.
Con il contatto inserito, premere il pul-
s a n t e fi n o a l l a c o m p a r s a d e g l i z e r i . Attivazione
Con le luci accese:
premere sul pulsante per far variare
l'intensità d'illuminazione del posto di
guida,
quando l'illuminazione raggiunge la re-
golazione minima, rilasciare il pulsante,
quindi premere di nuovo per aumentarla,
oppure
quando l'illuminazione raggiunge la re-
golazione massima, rilasciare il pulsante,
quindi premerlo di nuovo per diminuirla,
non appena l'illuminazione raggiunge l'in-
tensità desiderata, rilasciare il pulsante.
Disattivazione
Quando le luci sono spente o sono in modo
giorno per i veicoli dotati di luci diurne, qual-
siasi azione sul pulsante non produce effetto.
Impostazione
Premere brevemente sul relativo pulsante per ottenere uno scorri-mento lento
oppure
Mantenere premuto il relativo pul-sante per ottenere uno scorrimento rapido
Pulsante 1 : impostazione delle ore.
Pulsante 2 : impostazione dei minuti.
Page 25 of 274

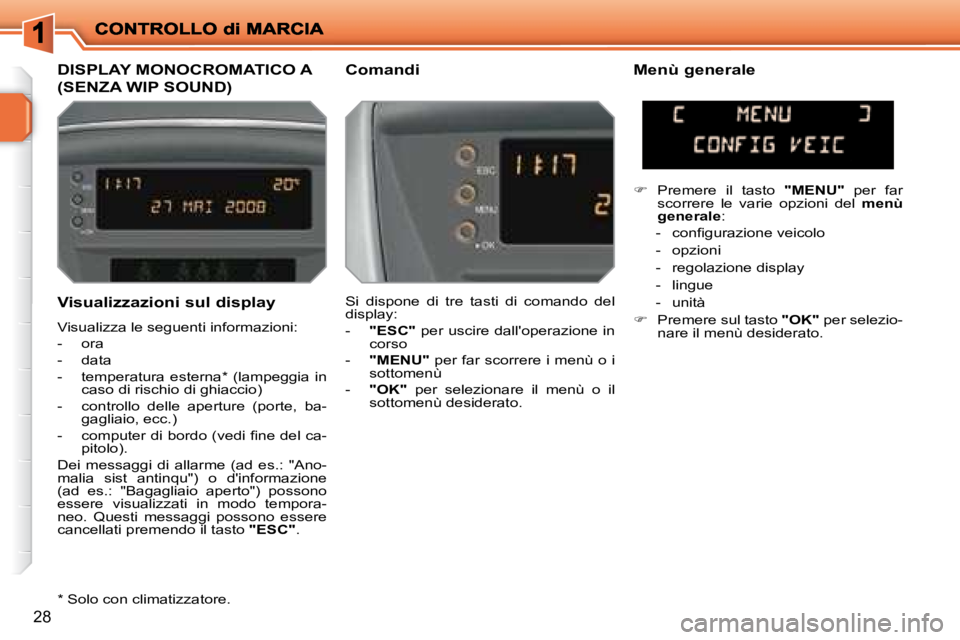

28
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, ba- gagliaio, ecc.)
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a - pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" .
DISPLAY MONOCROMATICO A
(SENZA WIP SOUND)
Comandi Menù generale
Si dispone di tre tasti di comando del
display:
- "ESC" per uscire dall'operazione in
corso
- "MENU" per far scorrere i menù o i
sottomenù
- "OK" per selezionare il menù o il
sottomenù desiderato.
Premere il tasto "MENU" per far
scorrere le varie opzioni del menù
generale :
- c o n fi g u r a z i o n e v e i c o l o
- opzioni
- regolazione display
- lingue
- unità
Premere sul tasto "OK" per selezio-
nare il menù desiderato.
* Solo con climatizzatore.
Page 26 of 274
!

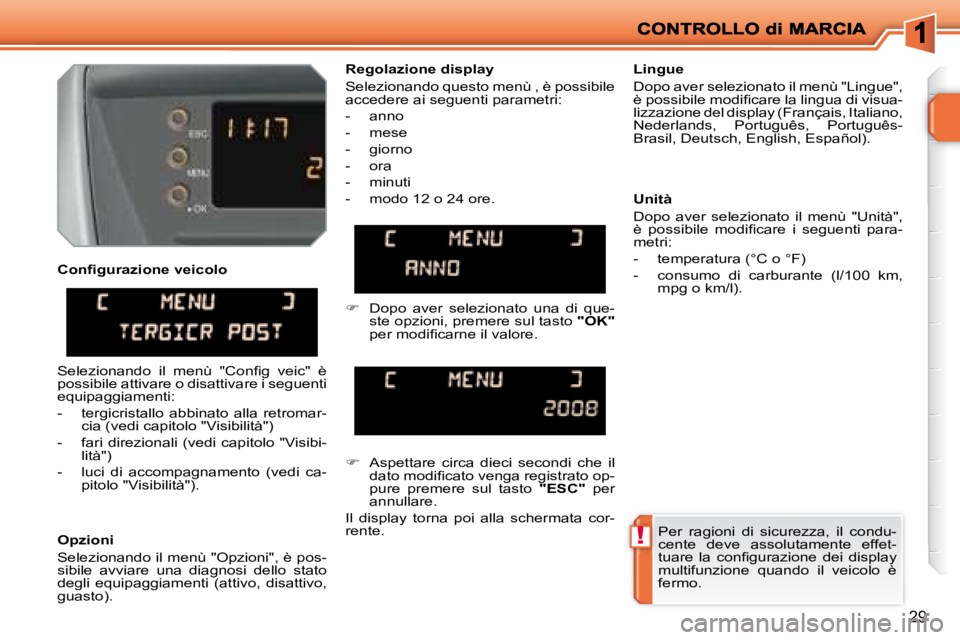

29
Opzioni
Selezionando il menù "Opzioni", è pos-
sibile avviare una diagnosi dello stato
degli equipaggiamenti (attivo, disattivo,
guasto). Lingue
Dopo aver selezionato il menù "Lingue",
è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i v i s u a -
lizzazione del display (Français, Italiano,
Nederlands, Português, Português-
Brasil, Deutsch, English, Español).
Regolazione display
Selezionando questo menù , è possibile
accedere ai seguenti parametri:
- anno
- mese
- giorno
- ora
- minuti
- modo 12 o 24 ore.
Aspettare circa dieci secondi che il
d a t o m o d i fi c a t o v e n g a r e g i s t r a t o o p -
pure premere sul tasto "ESC" per
annullare.
Il display torna poi alla schermata cor-
rente.
S e l e z i o n a n d o i l m e n ù " C o n fi g v e i c " è
possibile attivare o disattivare i seguenti
equipaggiamenti:
- tergicristallo abbinato alla retromar- cia (vedi capitolo "Visibilità")
- fari direzionali (vedi capitolo "Visibi- lità")
- luci di accompagnamento (vedi ca- pitolo "Visibilità").
Per ragioni di sicurezza, il condu-
cente deve assolutamente effet-
t u a r e l a c o n fi g u r a z i o n e d e i d i s p l a y
multifunzione quando il veicolo è
fermo.
Unità
Dopo aver selezionato il menù "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F)
- consumo di carburante (l/100 km,
mpg o km/l).
C o n fi g u r a z i o n e v e i c o l o
Dopo aver selezionato una di que-
ste opzioni, premere sul tasto "OK"
p e r m o d i fi c a r n e i l v a l o r e .
Page 27 of 274

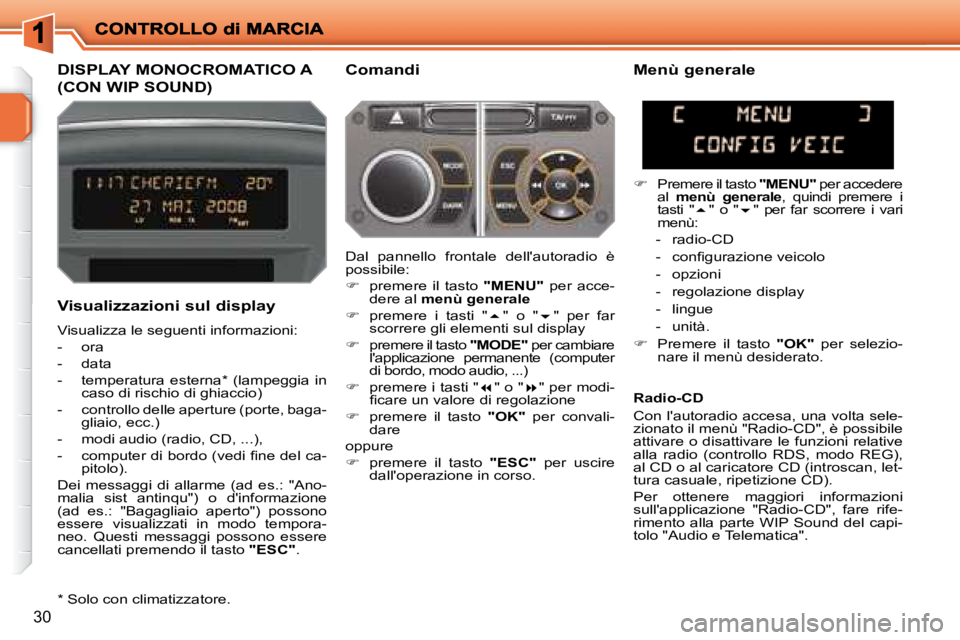

30
DISPLAY MONOCROMATICO A
(CON WIP SOUND)
Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, baga- gliaio, ecc.)
- modi audio (radio, CD, ...),
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a - pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" . Menù generale
Premere il tasto "MENU" per accedere
al menù generale , quindi premere i
tasti " " o " " per far scorrere i vari
menù:
- radio-CD
- c o n fi g u r a z i o n e v e i c o l o
- opzioni
- regolazione display
- lingue
- unità.
Premere il tasto "OK" per selezio-
nare il menù desiderato.
Dal pannello frontale dell'autoradio è
possibile:
premere il tasto "MENU" per acce-
dere al menù generale
premere i tasti " " o " " per far
scorrere gli elementi sul display
premere il tasto "MODE" per cambiare
l'applicazione permanente (computer
di bordo, modo audio, ...)
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e
premere il tasto "OK" per convali-
dare
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso. Radio-CD
Con l'autoradio accesa, una volta sele-
zionato il menù "Radio-CD", è possibile
attivare o disattivare le funzioni relative
alla radio (controllo RDS, modo REG),
al CD o al caricatore CD (introscan, let-
tura casuale, ripetizione CD).
Per ottenere maggiori informazioni
sull'applicazione "Radio-CD", fare rife-
rimento alla parte WIP Sound del capi-
tolo "Audio e Telematica".
* Solo con climatizzatore.
Page 28 of 274
!

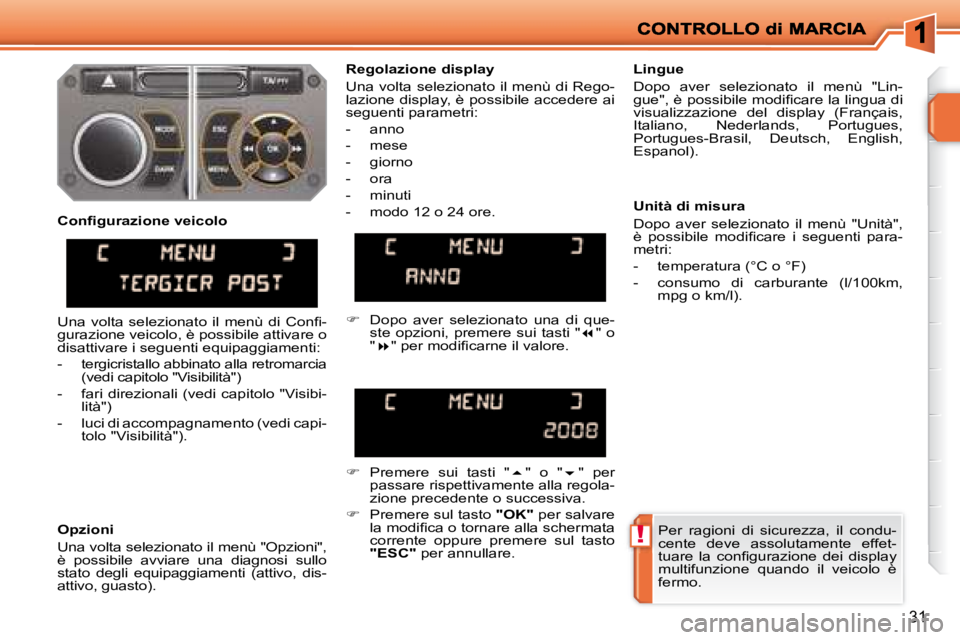

31
Per ragioni di sicurezza, il condu-
cente deve assolutamente effet-
t u a r e l a c o n fi g u r a z i o n e d e i d i s p l a y
multifunzione quando il veicolo è
fermo.
Regolazione display
Una volta selezionato il menù di Rego-
lazione display, è possibile accedere ai
seguenti parametri:
- anno
- mese
- giorno
- ora
- minuti
- modo 12 o 24 ore.
Lingue
Dopo aver selezionato il menù "Lin-
g u e " , è p o s s i b i l e m o d i fi c a r e l a l i n g u a d i
visualizzazione del display (Français,
Italiano, Nederlands, Portugues,
Portugues-Brasil, Deutsch, English,
Espanol).
Unità di misura
Dopo aver selezionato il menù "Unità",
è p o s s i b i l e m o d i fi c a r e i s e g u e n t i p a r a -
metri:
- temperatura (°C o °F)
- consumo di carburante (l/100km,
mpg o km/l).
Dopo aver selezionato una di que-
ste opzioni, premere sui tasti " " o
" " p e r m o d i fi c a r n e i l v a l o r e .
Premere sui tasti " " o " " per
passare rispettivamente alla regola-
zione precedente o successiva.
Premere sul tasto "OK" per salvare
l a m o d i fi c a o t o r n a r e a l l a s c h e r m a t a
corrente oppure premere sul tasto
"ESC" per annullare.
C o n fi g u r a z i o n e v e i c o l o
Opzioni
Una volta selezionato il menù "Opzioni",
è possibile avviare una diagnosi sullo
stato degli equipaggiamenti (attivo, dis-
attivo, guasto).
U n a v o l t a s e l e z i o n a t o i l m e n ù d i C o n fi -
gurazione veicolo, è possibile attivare o
disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromarcia
(vedi capitolo "Visibilità")
- fari direzionali (vedi capitolo "Visibi- lità")
- luci di accompagnamento (vedi capi- tolo "Visibilità").
Page 29 of 274

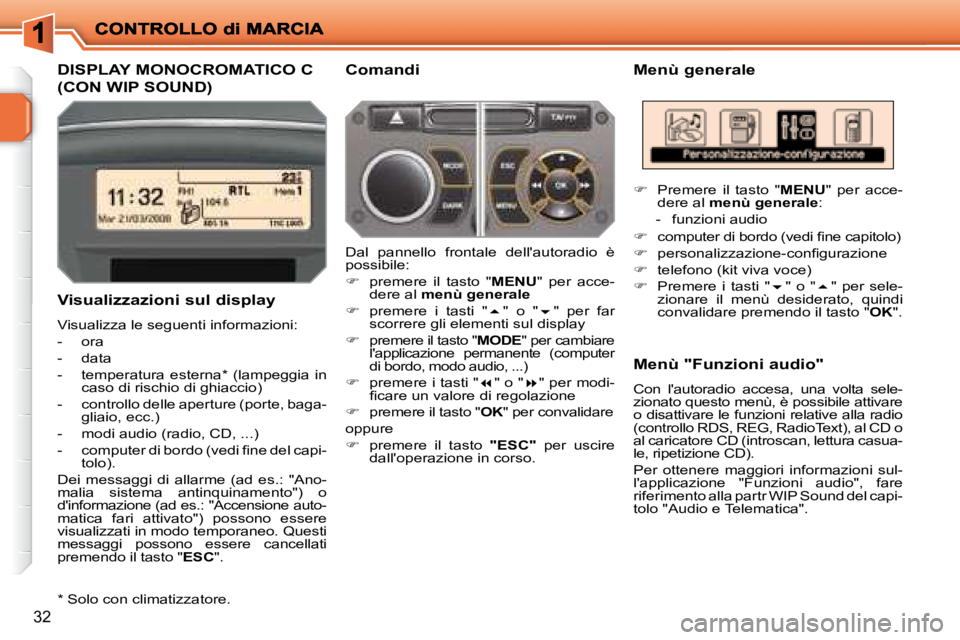

32
DISPLAY MONOCROMATICO C
(CON WIP SOUND)
Menù generale
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, baga- gliaio, ecc.)
- modi audio (radio, CD, ...)
- c o m p u t e r d i b o r d o ( v e d i fi n e d e l c a p i - tolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sistema antinquinamento") o
d'informazione (ad es.: "Accensione auto-
matica fari attivato") possono essere
visualizzati in modo temporaneo. Questi
messaggi possono essere cancellati
premendo il tasto " ESC ". Comandi
Dal pannello frontale dell'autoradio è
possibile:
premere il tasto " MENU " per acce-
dere al menù generale
premere i tasti " " o " " per far
scorrere gli elementi sul display
premere il tasto " MODE " per cambiare
l'applicazione permanente (computer
di bordo, modo audio, ...)
premere i tasti " " o " " per modi-
fi c a r e u n v a l o r e d i r e g o l a z i o n e
premere il tasto " OK " per convalidare
oppure
premere il tasto "ESC" per uscire
dall'operazione in corso. Menù "Funzioni audio"
Con l'autoradio accesa, una volta sele-
zionato questo menù, è possibile attivare
o disattivare le funzioni relative alla radio
(controllo RDS, REG, RadioText), al CD o
al caricatore CD (introscan, lettura casua-
le, ripetizione CD).
Per ottenere maggiori informazioni sul-
l'applicazione "Funzioni audio", fare
riferimento alla partr WIP Sound del capi-
tolo "Audio e Telematica".
* Solo con climatizzatore.
Premere il tasto " MENU " per acce-
dere al menù generale :
- funzioni audio
c o m p u t e r d i b o r d o ( v e d i fi n e c a p i t o l o )
p e r s o n a l i z z a z i o n e - c o n fi g u r a z i o n e
telefono (kit viva voce)
Premere i tasti "
" o " " per sele-
zionare il menù desiderato, quindi
convalidare premendo il tasto " OK ".
Page 30 of 274
33

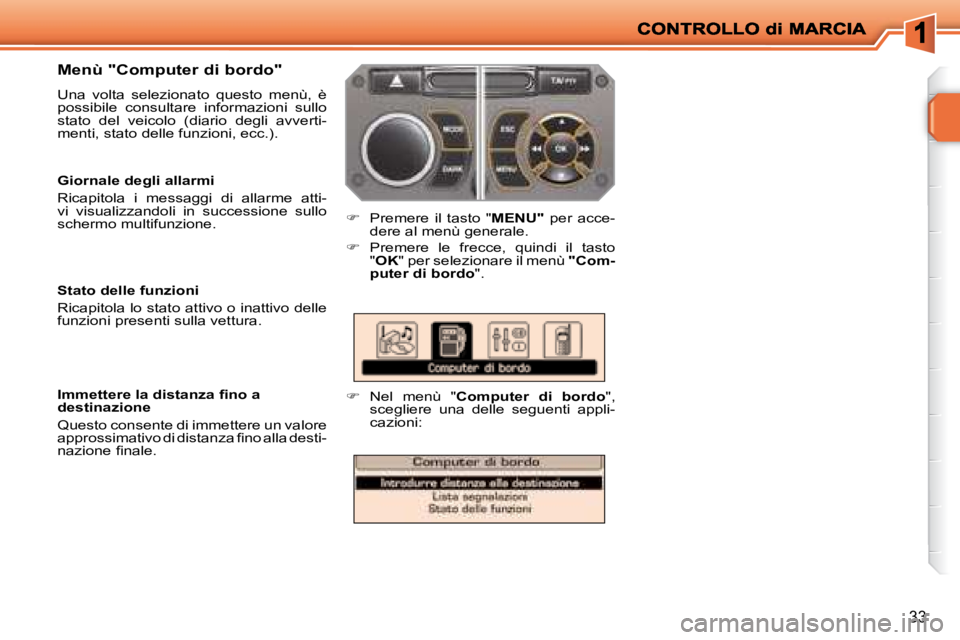

Menù "Computer di bordo"
Una volta selezionato questo menù, è
possibile consultare informazioni sullo
stato del veicolo (diario degli avverti-
menti, stato delle funzioni, ecc.).
Premere il tasto " MENU" per acce-
dere al menù generale.
Premere le frecce, quindi il tasto
" OK " per selezionare il menù "
Com-
puter di bordo ".
Nel menù " Computer di bordo ",
scegliere una delle seguenti appli-
cazioni:
I m m e t t e r e l a d i s t a n z a fi n o a
destinazione
Questo consente di immettere un valore
a p p r o s s i m a t i v o d i d i s t a n z a fi n o a l l a d e s t i -
n a z i o n e fi n a l e .
Stato delle funzioni
Ricapitola lo stato attivo o inattivo delle
funzioni presenti sulla vettura.
Giornale degli allarmi
Ricapitola i messaggi di allarme atti-
vi visualizzandoli in successione sullo
schermo multifunzione.
