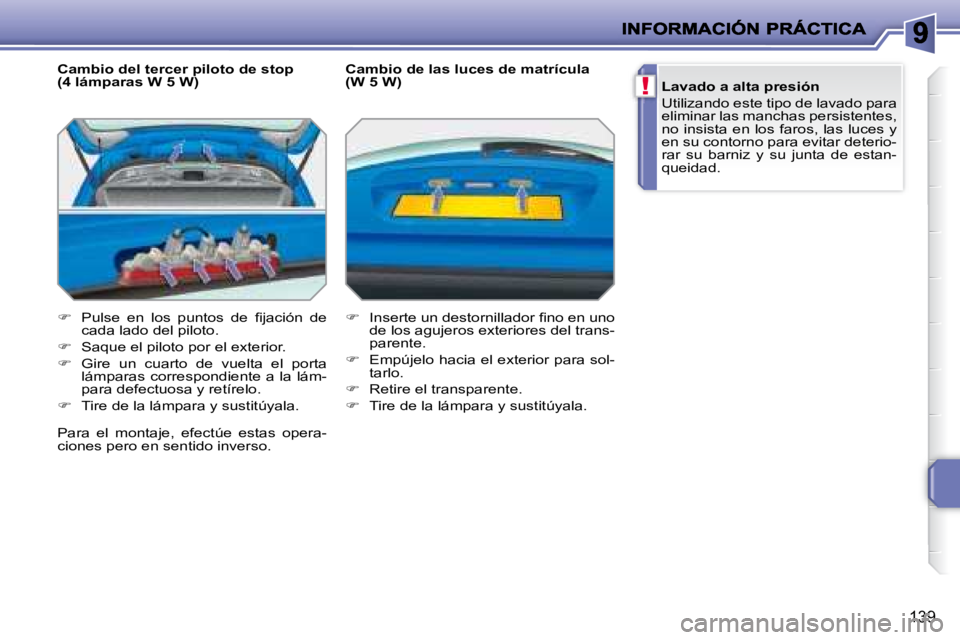

Cambio del tercer piloto de stop
(4 lámparas W 5 W)
P u l s e e n l o s p u n t o s d e fi j a c i ó n d e
cada lado del piloto.
S a q u e e l p i l o t o p o r e l e x t e r i o r .
Gire un cuarto de vuelta el porta
lámparas correspondiente a la lám-
para defectuosa y retírelo.
Tire de la lámpara y sustitúyala. Cambio de las luces de matrícula
(W 5 W)
I n s e r t e u n d e s t o r n i l l a d o r fi n o e n u n o
d e l o s a g u j e r o s e x t e r i o r e s d e l t r a n s -
parente.
E m p ú j e l o h a c i a e l e x t e r i o r p a r a s o l -
tarlo.
Retire el transparente.
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.
Page 152 of 255
i
140

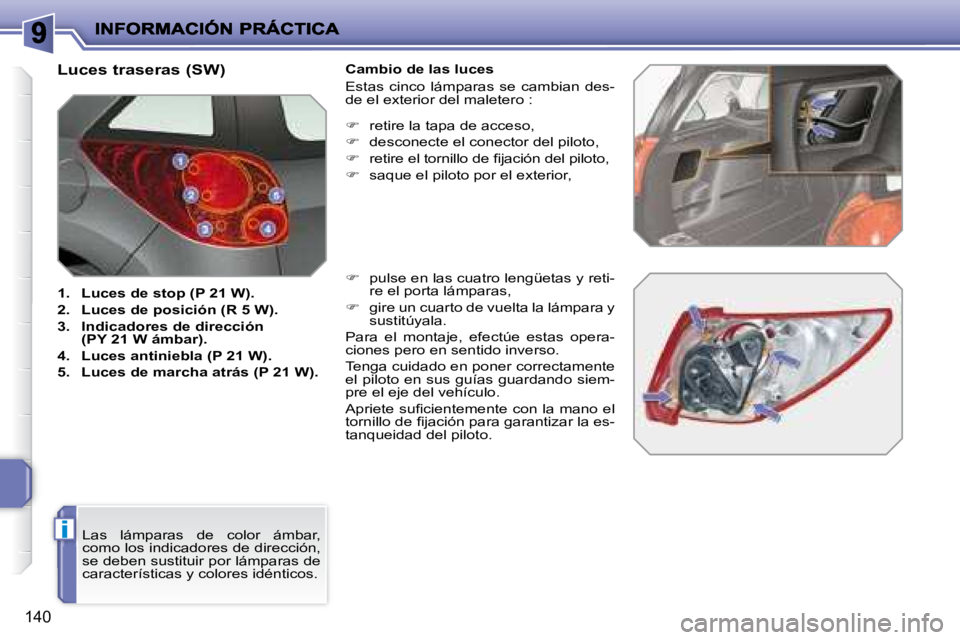

Luces traseras (SW)
1. Luces de stop (P 21 W).
2. Luces de posición (R 5 W).
3. Indicadores de dirección
(PY 21 W ámbar).
4. Luces antiniebla (P 21 W).
5. Luces de marcha atrás (P 21 W). Cambio de las luces
Estas cinco lámparas se cambian des-
d e e l e x t e r i o r d e l m a l e t e r o :
retire la tapa de acceso,
desconecte el conector del piloto,
r e t i r e e l t o r n i l l o d e fi j a c i ó n d e l p i l o t o ,
s a q u e e l p i l o t o p o r e l e x t e r i o r ,
pulse en las cuatro lengüetas y reti-
re el porta lámparas,
gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Tenga cuidado en poner correctamente
el piloto en sus guías guardando siem-
pre el eje del vehículo.
A p r i e t e s u fi c i e n t e m e n t e c o n l a m a n o e l
t o r n i l l o d e fi j a c i ó n p a r a g a r a n t i z a r l a e s -
tanqueidad del piloto.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.
Page 153 of 255
!
141

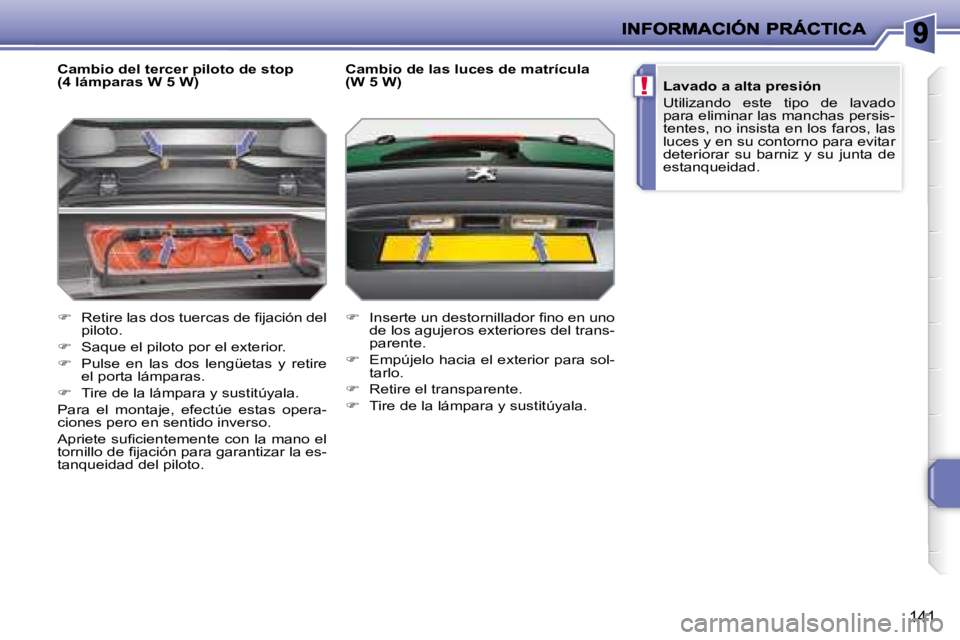

Cambio del tercer piloto de stop
(4 lámparas W 5 W)
R e t i r e l a s d o s t u e r c a s d e fi j a c i ó n d e l
piloto.
S a q u e e l p i l o t o p o r e l e x t e r i o r .
Pulse en las dos lengüetas y retire
el porta lámparas.
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
A p r i e t e s u fi c i e n t e m e n t e c o n l a m a n o e l
t o r n i l l o d e fi j a c i ó n p a r a g a r a n t i z a r l a e s -
tanqueidad del piloto. Cambio de las luces de matrícula
(W 5 W)
I n s e r t e u n d e s t o r n i l l a d o r fi n o e n u n o
d e l o s a g u j e r o s e x t e r i o r e s d e l t r a n s -
parente.
E m p ú j e l o h a c i a e l e x t e r i o r p a r a s o l -
tarlo.
Retire el transparente.
Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado
para eliminar las manchas persis-
tentes, no insista en los faros, las
luces y en su contorno para evitar
deteriorar su barniz y su junta de
estanqueidad.
Page 154 of 255
!
i
142
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
para la reparación de su vehículo o
los disfuncionamientos que resulta-
sen de la instalación de accesorios
a u x i l i a r e s n o s u m i n i s t r a d o s , n o r e c o -
mendados por PEUGEOT y no insta-
lados según sus recomendaciones,
en particular cuando el consumo del
conjunto de los aparatos suplemen-
tarios conectados sobrepasa los
10 miliamperios.
Instalación de accesorios
eléctricos
El circuito de su vehículo está con-
cebido para funcionar con los equi-
pamientos de serie u opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos
en su vehículo, consulte en la red
PEUGEOT .

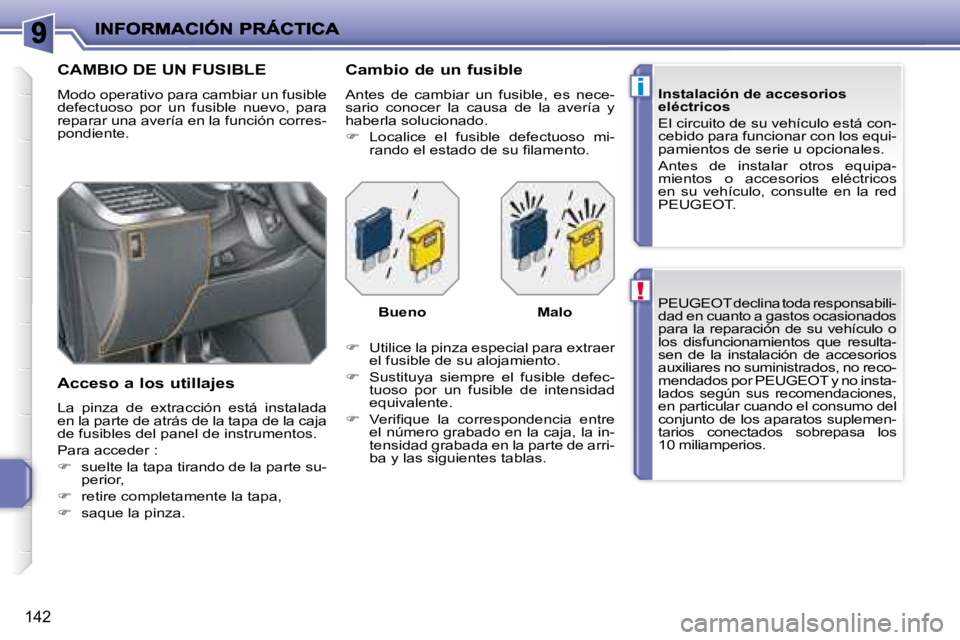

CAMBIO DE UN FUSIBLE
Modo operativo para cambiar un fusible
defectuoso por un fusible nuevo, para
reparar una avería en la función corres-
pondiente.
Acceso a los utillajes
L a p i n z a d e e x t r a c c i ó n e s t á i n s t a l a d a
en la parte de atrás de la tapa de la caja
de fusibles del panel de instrumentos .
Para acceder :
suelte la tapa tirando de la parte su-
perior,
retire completamente la tapa,
saque la pinza. Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
haberla solucionado.
Localice el fusible defectuoso mi-
r a n d o e l e s t a d o d e s u fi l a m e n t o .
U t i l i c e l a p i n z a e s p e c i a l p a r a e x t r a e r
el fusible de su alojamiento.
Sustituya siempre el fusible defec-
tuoso por un fusible de intensidad
equivalente.
V e r i fi q u e l a c o r r e s p o n d e n c i a e n t r e
el número grabado en la caja, la in-
tensidad grabada en la parte de arri-
ba y las siguientes tablas.
Bueno
Malo
Page 155 of 255
143

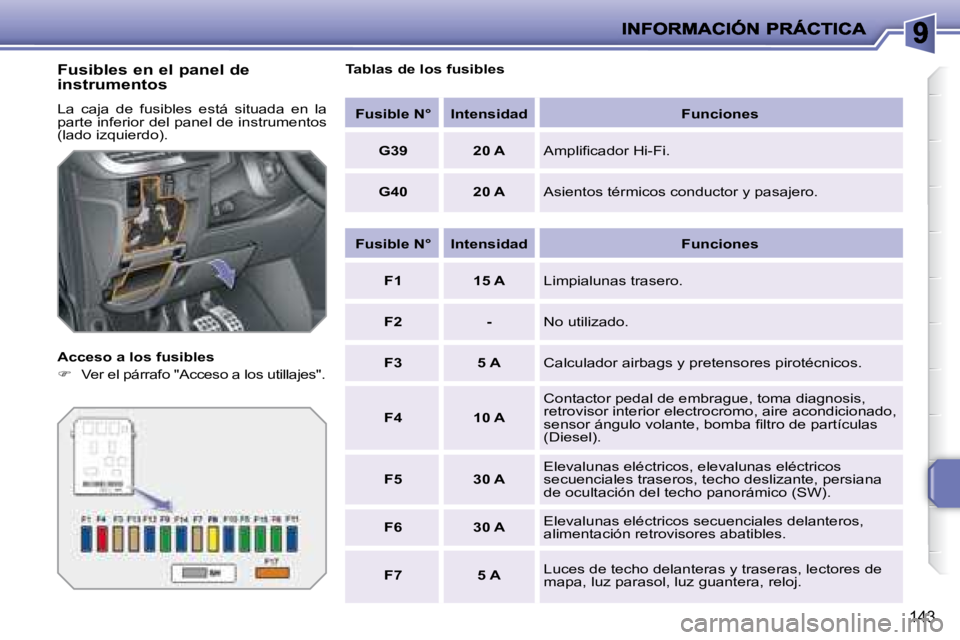

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado izquierdo).
Acceso a los fusibles
Ver el párrafo "Acceso a los utillajes". Tablas de los fusibles
Fusible N° Intensidad Funciones
G39 20 A A m p l i fi c a d o r H i - F i .
G40 20 A Asientos térmicos conductor y pasajero.
Fusible N° Intensidad Funciones
F1 15 A Limpialunas trasero.
F2 - No utilizado.
F3 5 A Calculador airbags y pretensores pirotécnicos.
F4 10 A Contactor pedal de embrague, toma diagnosis,
retrovisor interior electrocromo, aire acondicionado,
s e n s o r á n g u l o v o l a n t e , b o m b a fi l t r o d e p a r t í c u l a s
(Diesel).
F5 30 A Elevalunas eléctricos, elevalunas eléctricos
secuenciales traseros, techo deslizante, persiana
de ocultación del techo panorámico (SW).
F6 30 A Elevalunas eléctricos secuenciales delanteros,
alimentación retrovisores abatibles.
F7 5 A Luces de techo delanteras y traseras, lectores de
mapa, luz parasol, luz guantera, reloj.
Page 156 of 255
144
Fusible N° Intensidad Funciones

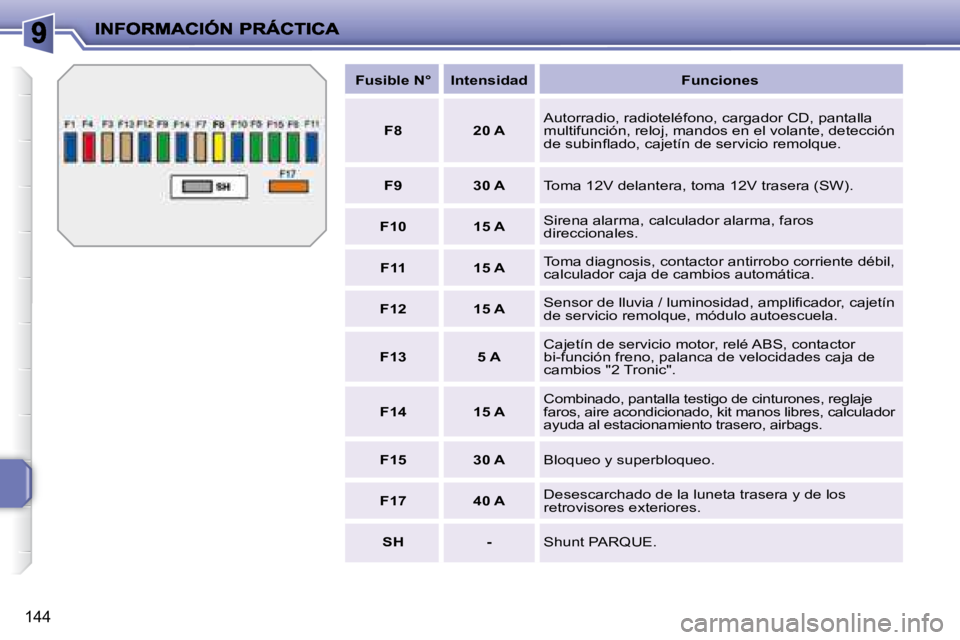

F8 20 A Autorradio, radioteléfono, cargador CD, pantalla
multifunción, reloj, mandos en el volante, detección
d e s u b i n fl a d o , c a j e t í n d e s e r v i c i o r e m o l q u e .
F9 30 A Toma 12V delantera, toma 12V trasera (SW).
F10 15 A Sirena alarma, calculador alarma, faros
direccionales.
F11 15 A Toma diagnosis, contactor antirrobo corriente débil,
calculador caja de cambios automática.
F12 15 A S e n s o r d e l l u v i a / l u m i n o s i d a d , a m p l i fi c a d o r , c a j e t í n
de servicio remolque, módulo autoescuela.
F13 5 A Cajetín de servicio motor, relé ABS, contactor
bi-función freno, palanca de velocidades caja de
cambios "2 Tronic".
F14 15 A Combinado, pantalla testigo de cinturones, reglaje
faros, aire acondicionado, kit manos libres, calcul ador
ayuda al estacionamiento trasero, airbags.
F15 30 A Bloqueo y superbloqueo.
F17 40 A Desescarchado de la luneta trasera y de los
r e t r o v i s o r e s e x t e r i o r e s .
SH - Shunt PARQUE.
Page 157 of 255
145
Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles
Suelte la tapa.
Sustituya el fusible (ver párrafo co-
rrespondiente).
Después de la intervención, cierre
con cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles. Tabla de los fusibles
Fusible N° Intensidad Funciones
F1 20 A Alimentación calculador motor y relé de mando
GMV, electroválvulas distribución y cánister
(1,6 l THP 16V), caudalímetro de aire (Diesel),
bomba de inyección (Diesel), sonda presencia de
agua en el gasoil (Diesel), electroválvulas EGR,
calentador de aire (Diesel).
F2 15 A Bocina.
F3 10 A Lavaparabrisas delantero y lavalunas trasero.
F4 20 A Lavafaros.
F5 15 A Bomba de carburante (gasolina), electroválvulas
Turbo (1,6 l THP 16V).
F6 10 A Sensor de velocidad vehículo, caja de cambios
automática.
F7 10 A Dirección asistida eléctrica, faros direccionales,
relé de mando faros direccionales, cajetín de
conmutación y protección (Diesel).
F8 25 A Mando del arranque.
F9 10 A Calculador ABS/ESP, contactor pedal de freno.
F10 30 A Accionadores calculador motor (gasolina : bobinas
d e e n c e n d i d o , e l e c t r o v á l v u l a s , s o n d a s d e o x í g e n o ,
inyectores, calentadores, termostato pilotado)
(Diesel : electroválvulas, calentadores).
F11 40 A Pulsador aire acondicionado.
F12 30 A Pequeña / Gran velocidad limpiaparabrisas delan tero.
Page 158 of 255
146
Fusible N° Intensidad Funciones

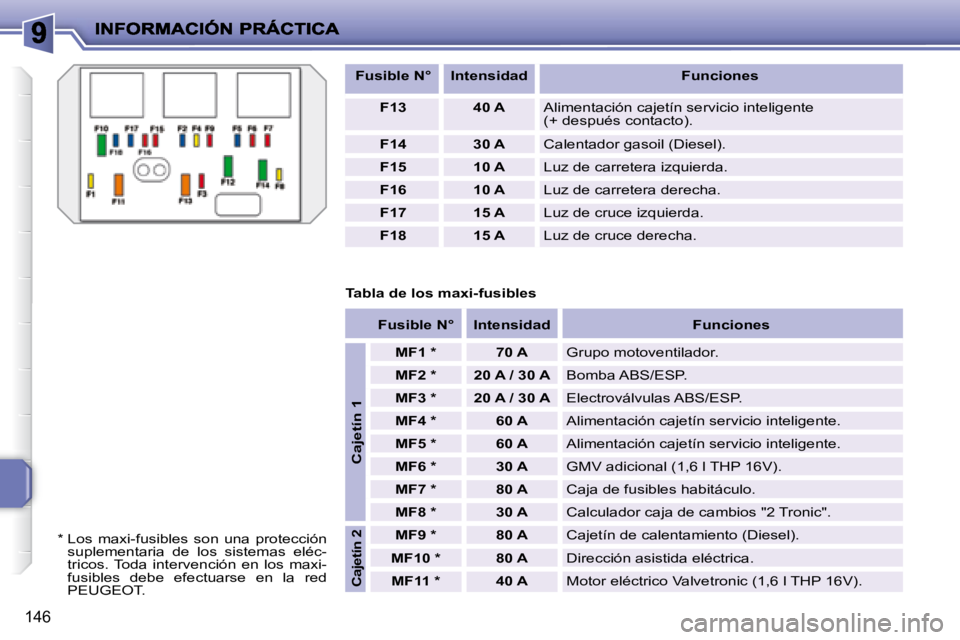

F13 40 A Alimentación cajetín servicio inteligente
(+ después contacto).
F14 30 A Calentador gasoil (Diesel).
F15 10 A Luz de carretera izquierda.
F16 10 A Luz de carretera derecha.
F17 15 A Luz de cruce izquierda.
F18 15 A Luz de cruce derecha.
* L o s m a x i - f u s i b l e s s o n u n a p r o t e c c i ó n suplementaria de los sistemas eléc-
t r i c o s . T o d a i n t e r v e n c i ó n e n l o s m a x i -
fusibles debe efectuarse en la red
PEUGEOT . Tabla de los maxi-fusibles
Fusible N° Intensidad Funciones
Cajetín 1
MF1 * 70 A Grupo motoventilador.
MF2 * 20 A / 30 A Bomba ABS/ESP.
MF3 * 20 A / 30 A Electroválvulas ABS/ESP.
MF4 * 60 A Alimentación cajetín servicio inteligente.
MF5 * 60 A Alimentación cajetín servicio inteligente.
MF6 * 30 A GMV adicional (1,6 l THP 16V).
MF7 * 80 A Caja de fusibles habitáculo.
MF8 * 30 A Calculador caja de cambios "2 Tronic".
Cajetín 2
MF9 * 80 A Cajetín de calentamiento (Diesel).
MF10 * 80 A Dirección asistida eléctrica.
MF11 * 40 A Motor eléctrico Valvetronic (1,6 l THP 16V).
Page 159 of 255
147

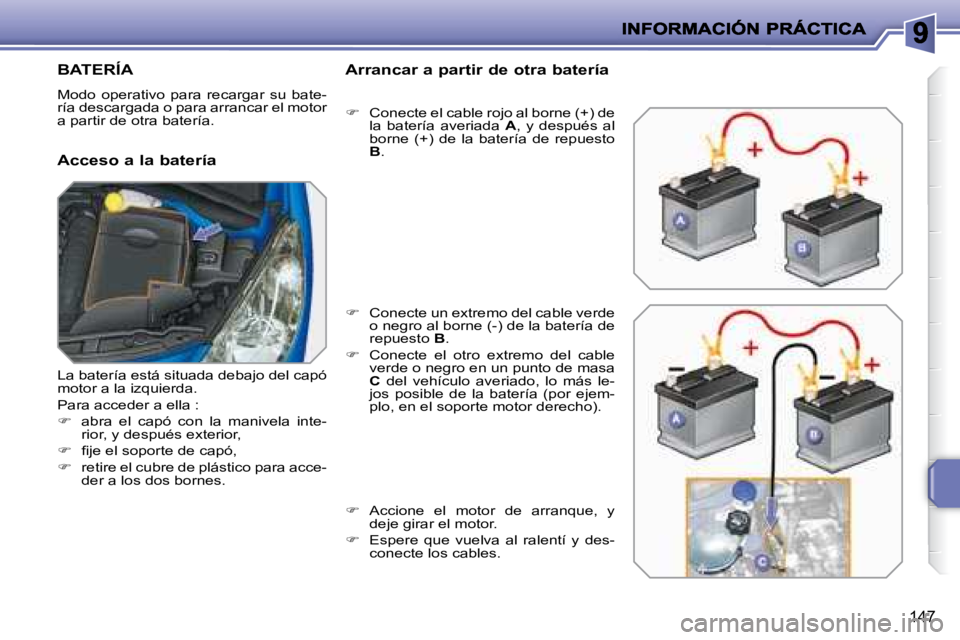

BATERÍA
Modo operativo para recargar su bate-
ría descargada o para arrancar el motor
a partir de otra batería.
Acceso a la batería Arrancar a partir de otra batería
Conecte el cable rojo al borne (+) de
la batería averiada A , y después al
borne (+) de la batería de repuesto
B .
C o n e c t e u n e x t r e m o d e l c a b l e v e r d e
o negro al borne (-) de la batería de
repuesto B .
C o n e c t e e l o t r o e x t r e m o d e l c a b l e
verde o negro en un punto de masa
C del vehículo averiado, lo más le-
jos posible de la batería (por ejem-
plo, en el soporte motor derecho).
Accione el motor de arranque, y
deje girar el motor.
Espere que vuelva al ralentí y des-
conecte los cables.
La batería está situada debajo del capó
motor a la izquierda.
Para acceder a ella :
abra el capó con la manivela inte-
r i o r , y d e s p u é s e x t e r i o r ,
fi j e e l s o p o r t e d e c a p ó ,
retire el cubre de plástico para acce-
der a los dos bornes.
Page 160 of 255
!
!
i
148

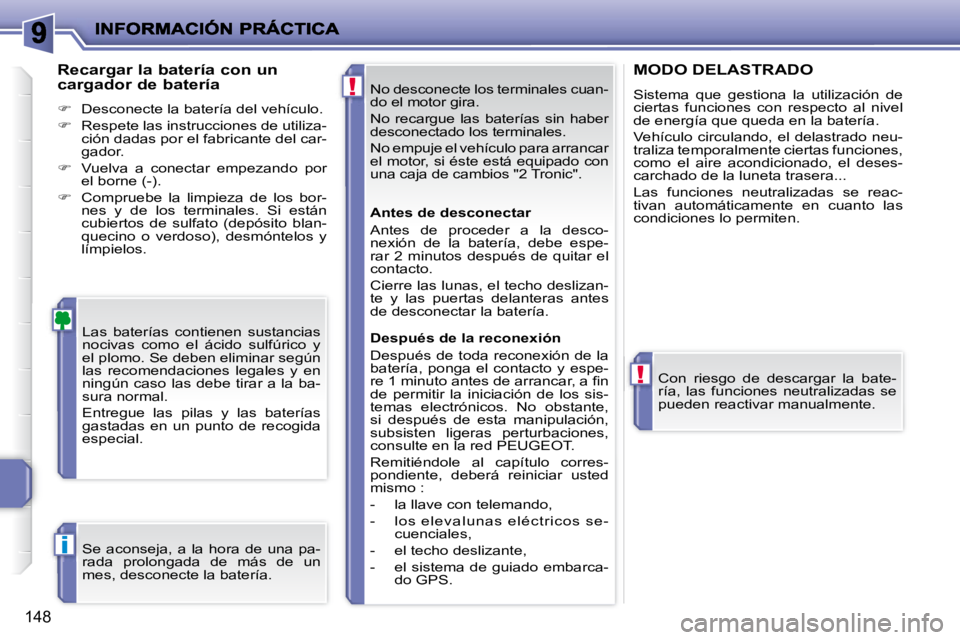

No desconecte los terminales cuan-
do el motor gira.
No recargue las baterías sin haber
desconectado los terminales.
No empuje el vehículo para arrancar
el motor, si éste está equipado con
una caja de cambios "2 Tronic".
Las baterías contienen sustancias
nocivas como el ácido sulfúrico y
el plomo. Se deben eliminar según
las recomendaciones legales y en
ningún caso las debe tirar a la ba-
sura normal.
Entregue las pilas y las baterías
gastadas en un punto de recogida
especial.
Recargar la batería con un
cargador de batería
Desconecte la batería del vehículo.
Respete las instrucciones de utiliza-
ción dadas por el fabricante del car-
gador.
Vuelva a conectar empezando por
el borne (-).
Compruebe la limpieza de los bor-
nes y de los terminales. Si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos.
Con riesgo de descargar la bate-
ría, las funciones neutralizadas se
pueden reactivar manualmente.
MODO DELASTRADO
Sistema que gestiona la utilización de
ciertas funciones con respecto al nivel
de energía que queda en la batería.
Vehículo circulando, el delastrado neu-
traliza temporalmente ciertas funciones,
como el aire acondicionado, el deses-
carchado de la luneta trasera...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
Se aconseja, a la hora de una pa-
rada prolongada de más de un
mes, desconecte la batería. Antes de desconectar
Antes de proceder a la desco-
n e x i ó n d e l a b a t e r í a , d e b e e s p e -
rar 2 minutos después de quitar el
contacto.
Cierre las lunas, el techo deslizan-
te y las puertas delanteras antes
de desconectar la batería.
Después de la reconexión
D e s p u é s d e t o d a r e c o n e x i ó n d e l a
batería, ponga el contacto y espe-
r e 1 m i n u t o a n t e s d e a r r a n c a r , a fi n
de permitir la iniciación de los sis-
temas electrónicos. No obstante,
si después de esta manipulación,
subsisten ligeras perturbaciones,
consulte en la red PEUGEOT .
Remitiéndole al capítulo corres-
pondiente, deberá reiniciar usted
mismo :
- la llave con telemando,
- los elev alunas eléc t r ic os s e-
cuenciales,
- el techo deslizante,
- el sistema de guiado embarca- do GPS.
