152

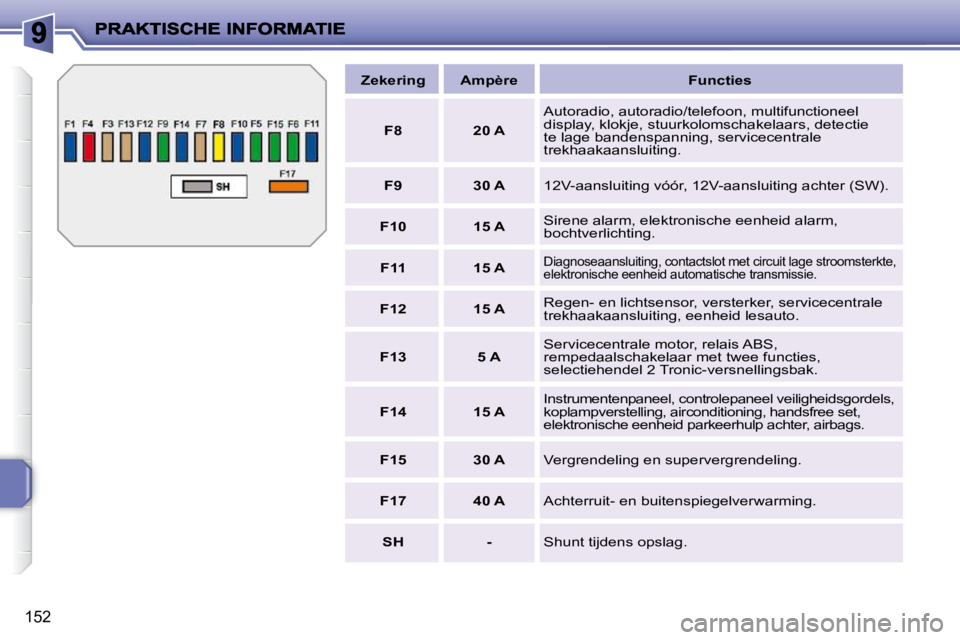

Zekering Ampère Functies
F8 20 A Autoradio, autoradio/telefoon, multifunctioneel
display, klokje, stuurkolomschakelaars, detectie
te lage bandenspanning, servicecentrale
trekhaakaansluiting.
F9 30 A 12V-aansluiting vóór, 12V-aansluiting achter (SW).
F10 15 A Sirene alarm, elektronische eenheid alarm,
bochtverlichting.
F11 15 A
Diagnoseaansluiting, contactslot met circuit lage stroomsterkte,
elektronische eenheid automatische transmissie.
F12 15 A Regen- en lichtsensor, versterker, servicecentrale
trekhaakaansluiting, eenheid lesauto.
F13 5 A Servicecentrale motor, relais ABS,
rempedaalschakelaar met twee functies,
selectiehendel 2 Tronic-versnellingsbak.
F14 15 A
Instrumentenpaneel, controlepaneel veiligheidsgord els,
koplampverstelling, airconditioning, handsfree set,
elektronische eenheid parkeerhulp achter, airbags.
F15 30 A Vergrendeling en supervergrendeling.
F17 40 A Achterruit- en buitenspiegelverwarming.
SH - Shunt tijdens opslag.
153

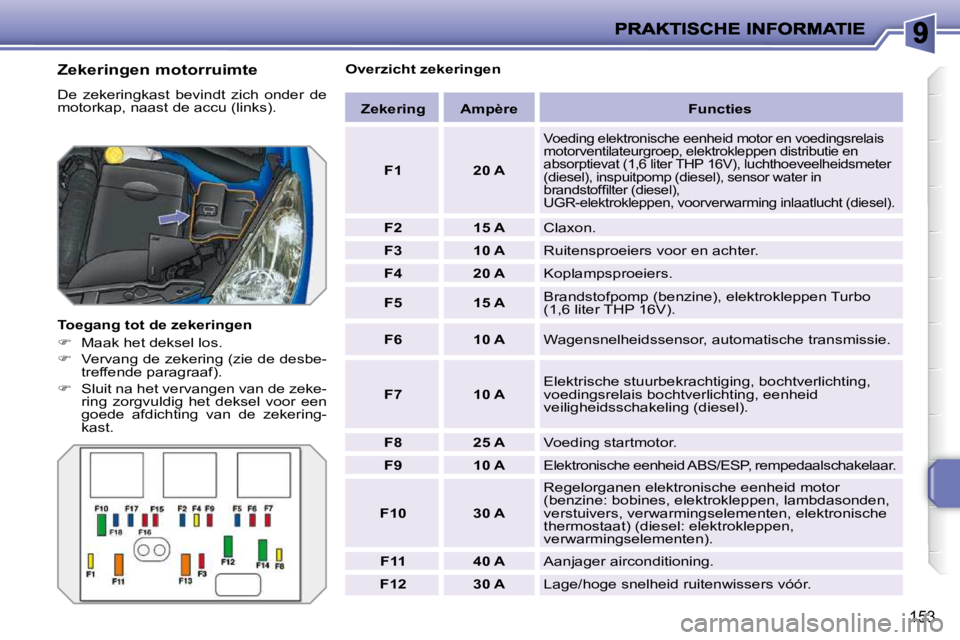

Zekeringen motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).
Toegang tot de zekeringen
Maak het deksel los.
Vervang de zekering (zie de desbe-
treffende paragraaf).
Sluit na het vervangen van de zeke-
ring zorgvuldig het deksel voor een
goede afdichting van de zekering-
kast. Overzicht zekeringen
Zekering Ampère Functies
F1 20 A
Voeding elektronische eenheid motor en voedingsrela
is
motorventilateurgroep, elektrokleppen distributie e n
absorptievat (1,6 liter THP 16V), luchthoeveelheids meter
(diesel), inspuitpomp (diesel), sensor water in
b r a n d s t o f fi l t e r ( d i e s e l ) ,
UGR-elektrokleppen, voorverwarming inlaatlucht (die sel).
F2 15 A Claxon.
F3 10 A Ruitensproeiers voor en achter.
F4 20 A Koplampsproeiers.
F5 15 A Brandstofpomp (benzine), elektrokleppen Turbo
(1,6 liter THP 16V).
F6 10 A Wagensnelheidssensor, automatische transmissie.
F7 10 A Elektrische stuurbekrachtiging, bochtverlichting,
voedingsrelais bochtverlichting, eenheid
veiligheidsschakeling (diesel).
F8 25 A Voeding startmotor.
F9 10 A
Elektronische eenheid ABS/ESP, rempedaalschakelaar .
F10 30 A Regelorganen elektronische eenheid motor
(benzine: bobines, elektrokleppen, lambdasonden,
verstuivers, verwarmingselementen, elektronische
thermostaat) (diesel: elektrokleppen,
verwarmingselementen).
F11 40 A Aanjager airconditioning.
F12 30 A Lage/hoge snelheid ruitenwissers vóór.
