18

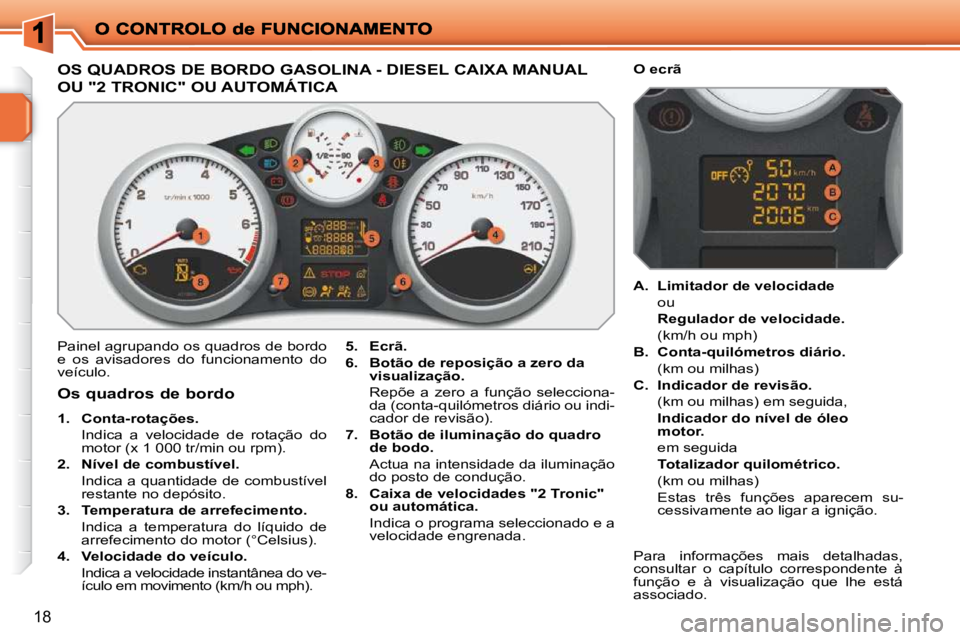

OS QUADROS DE BORDO GASOLINA - DIESEL CAIXA MANUAL
OU "2 TRONIC" OU AUTOMÁTICA
Painel agrupando os quadros de bordo
e os avisadores do funcionamento do
veículo.
5. Ecrã.
6. Botão de reposição a zero da
visualização.
Repõe a zero a função selecciona- da (conta-quilómetros diário ou indi-
cador de revisão).
7. Botão de iluminação do quadro
de bodo.
Actua na intensidade da iluminação do posto de condução.
8. Caixa de velocidades "
2 Tronic
"
ou automática.
Indica o programa seleccionado e a velocidade engrenada.
Os quadros de bordo
1. Conta-rotações.
Indica a velocidade de rotação do motor (x 1 000 tr/min ou rpm).
2. Nível de combustível.
Indica a quantidade de combustível restante no depósito.
3. Temperatura de arrefecimento.
Indica a temperatura do líquido de arrefecimento do motor (°Celsius).
4. Velocidade do veículo.
Indica a velocidade instantânea do ve- ículo em movimento (km/h ou mph).
A. Limitador de velocidade
ou
Regulador de velocidade.
(km/h ou mph)
B. Conta-quilómetros diário.
(km ou milhas)
C. Indicador de revisão.
(km ou milhas) em seguida,
Indicador do nível de óleo
motor.
em seguida
Totalizador quilométrico.
(km ou milhas)
Estas três funções aparecem su- cessivamente ao ligar a ignição.
O ecrã
Para informações mais detalhadas,
consultar o capítulo correspondente à
função e à visualização que lhe está
associado.
Page 2 of 267
!
19
Luzes avisadoras
Referências visuais que informam o condutor relativamente ao funcionamento de
um sistema (luzes avisadoras de marcha ou de neutralização) ou ao apa recimento
de um defeito (luz avisadora de alerta).
Ao ligar a ignição
Determinadas luzes avisadoras de alerta acendem-se durante alguns segundos
quando se liga a ignição.
Aquando do arranque do motor, estas luzes devem apagar-se.
Em caso de persistência, antes de colocar o veículo em movimento, con sulte a
respectiva indicação de alerta.
Avisos associados
O acendimento de determinadas luzes avisadoras pode ser acompanha do por um
sinal sonoro e uma mensagem no ecrã multifunções. O acendimento da luz avisadora
p o d e s e r fi x o o u i n t e r m i t e n t e .
Determinadas luzes avisadoras
podem apresentar os dois tipos
de acendimento. Apenas a relação
do tipo de acendimento com o es-
tado de funcionamento do veículo
permitem determinar se a situação
é normal ou se está presente um
defeito.
Luzes avisadoras de marcha
O a c e n d i m e n t o d e u m a d a s l u z e s a v i s a d o r a s s e g u i n t e s c o n fi r m a o a c c i o n a m e n t o
do sistema correspondente.
Avisador Acendimento Causa Acções/Observações
Luz de mudança
de direcção esquerda intermitente
com avisador sonoro. O comando de iluminação
está accionado para baixo.
Luz de mudança
de direcção direita intermitente
com avisador sonoro. O comando de iluminação
está accionado para cima.
Luzes de
cruzamento fi x o . O comando de iluminação
encontra-se na posição
"Luzes de cruzamento". Rode o comando para a posição pretendida.
Luzes de
estrada fi x o . O comando de iluminação
está accionado na direcção
do utilizador. Puxe o comando para regressar às luzes de
cruzamento.
