PEUGEOT 207 2009 Bruksanvisningar (in Swedish)

18

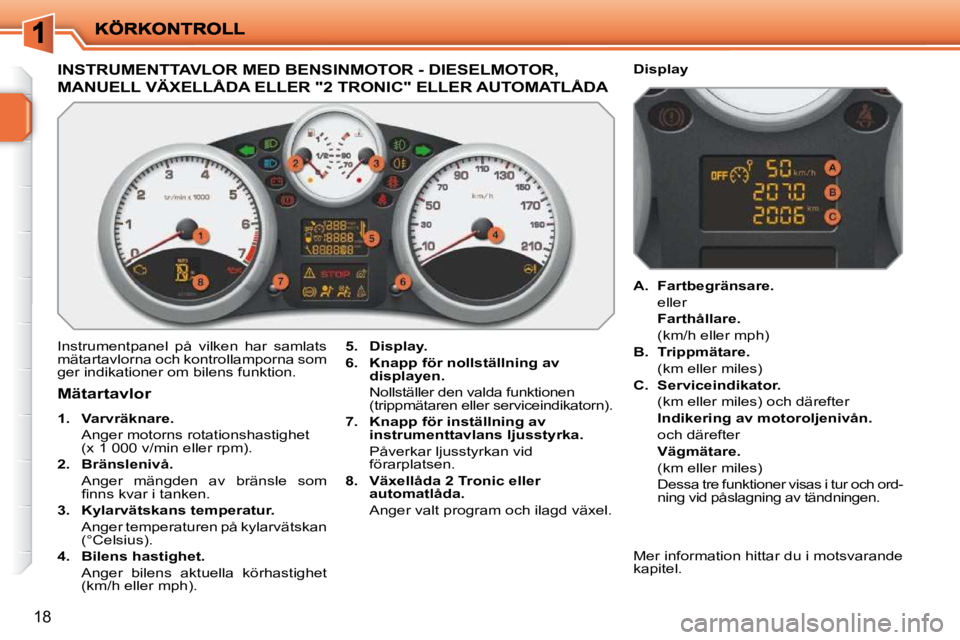

INSTRUMENTTAVLOR MED BENSINMOTOR - DIESELMOTOR,
MANUELL VÄXELLÅDA ELLER "2 TRONIC" ELLER AUTOMATLÅDA
Instrumentpanel på vilken har samlats
mätartavlorna och kontrollamporna som
ger indikationer om bilens funktion.
5. Display.

6. Knapp för nollställning av
displayen.
Nollställer den valda funktionen (trippmätaren eller serviceindikatorn).

7. Knapp för inställning av
instrumenttavlans ljusstyrka.
Påverkar ljusstyrkan vid förarplatsen.

8. Växellåda 2 Tronic
eller
automatlåda.
Anger valt program och ilagd växel.
Mätartavlor

1. Varvräknare.
Anger motorns rotationshastighet (x 1 000 v/min eller rpm).

2. Bränslenivå.
Anger mängden av bränsle som fi nns kvar i tanken.

3. Kylarvätskans temperatur.
Anger temperaturen på kylarvätskan (°Celsius).

4. Bilens hastighet.
Anger bilens aktuella körhastighet (km/h eller mph).
A. Fartbegränsare.
eller
Farthållare.
(km/h eller mph)

B. Trippmätare.
(km eller miles)

C. Serviceindikator.
(km eller miles) och därefter
Indikering av motoroljenivån.
och därefter
Vägmätare.
(km eller miles)
Dessa tre funktioner visas i tur och ord- ning vid påslagning av tändningen.
Display
Mer information hittar du i motsvarande
kapitel.

!
19

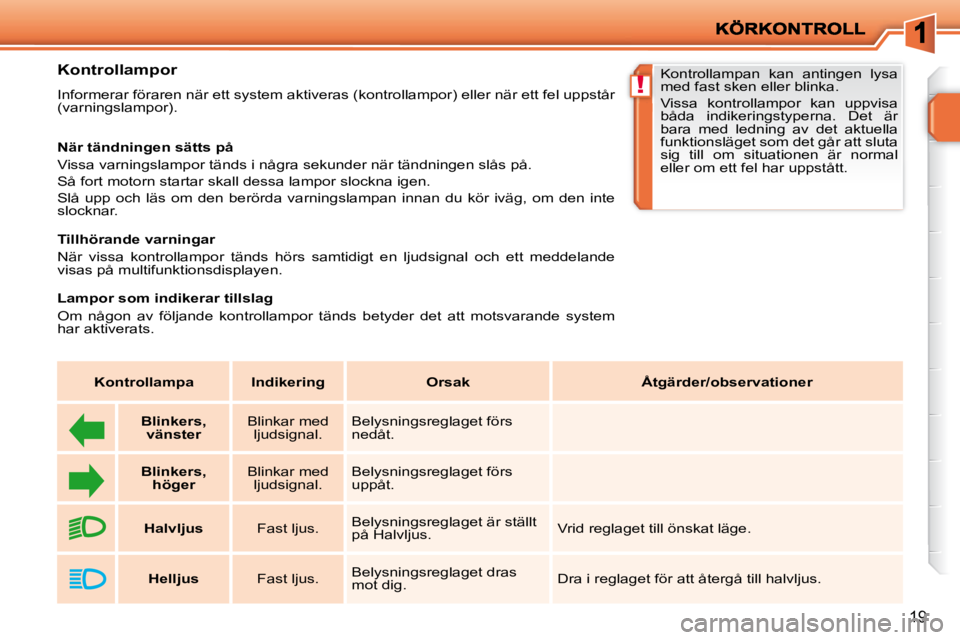

Kontrollampor
Informerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår
(varningslampor).
När tändningen sätts på
Vissa varningslampor tänds i några sekunder när tändningen slås på.
Så fort motorn startar skall dessa lampor slockna igen.
Slå upp och läs om den berörda varningslampan innan du kör iväg , om den inte
slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt en ljudsignal och et t meddelande
visas på multifunktionsdisplayen. Kontrollampan kan antingen lysa
med fast sken eller blinka.
Vissa kontrollampor kan uppvisa
båda indikeringstyperna. Det är
bara med ledning av det aktuella
funktionsläget som det går att sluta
sig till om situationen är normal
eller om ett fel har uppstått.
Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att mot svarande system
har aktiverats.

Kontrollampa Indikering Orsak Åtgärder
/
observationer

Blinkers,
vänster Blinkar med
ljudsignal. Belysningsreglaget förs
nedåt.


Blinkers,
höger Blinkar med
ljudsignal. Belysningsreglaget förs
uppåt.


Halvljus Fast ljus. Belysningsreglaget är ställt
på Halvljus. Vrid reglaget till önskat läge.

Helljus Fast ljus. Belysningsreglaget dras
mot dig. Dra i reglaget för att återgå till halvljus.

20

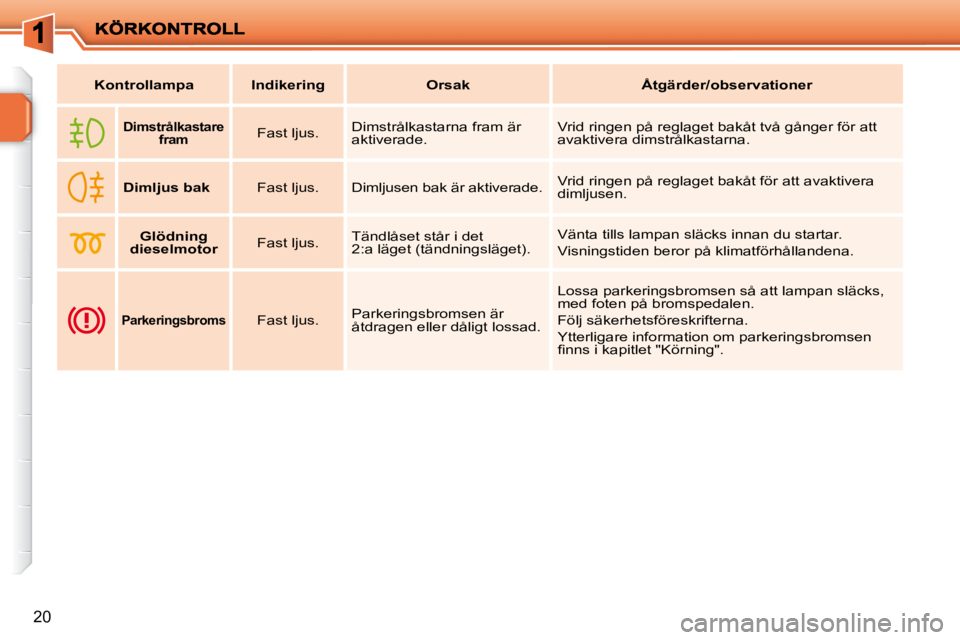

KontrollampaIndikeringOrsakÅtgärder/observationer

Dimstrålkastare
fram Fast ljus. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger för att
avaktivera dimstrålkastarna.

Dimljus bak Fast ljus. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.

Glödning
dieselmotor Fast ljus. Tändlåset står i det
2:a läget (tändningsläget). Vänta tills lampan släcks innan du startar.
Visningstiden beror på klimatförhållandena.

Parkeringsbroms Fast ljus. Parkeringsbromsen är
åtdragen eller dåligt lossad. Lossa parkeringsbromsen så att lampan släcks,
med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om parkeringsbromsen
fi nns i kapitlet "Körning".

21

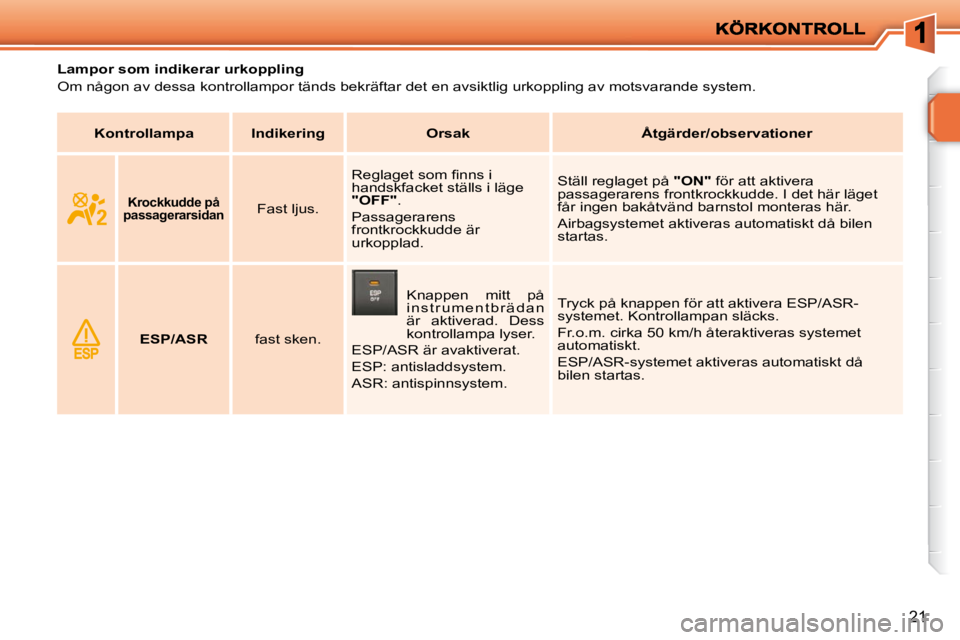

Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
KontrollampaIndikeringOrsakÅtgärder/observationer

Krockkudde på
passagerarsidan Fast ljus. Reglaget som fi nns i
handskfacket ställs i läge
" OFF "
.
Passagerarens
frontkrockkudde är
urkopplad. Ställ reglaget på
" ON " för att aktivera
passagerarens frontkrockkudde. I det här läget
får ingen bakåtvänd barnstol monteras här.
Airbagsystemet aktiveras automatiskt då bilen
startas.
ESP/ASR fast sken. Knappen mitt på
i n s t r u m e n t b r ä d a n
är aktiverad. Dess
kontrollampa lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera ESP/ASR-
systemet. Kontrollampan släcks.
Fr.o.m. cirka 50 km/h återaktiveras systemet
automatiskt.
ESP/ASR-systemet aktiveras automatiskt då
bilen startas.

!
22

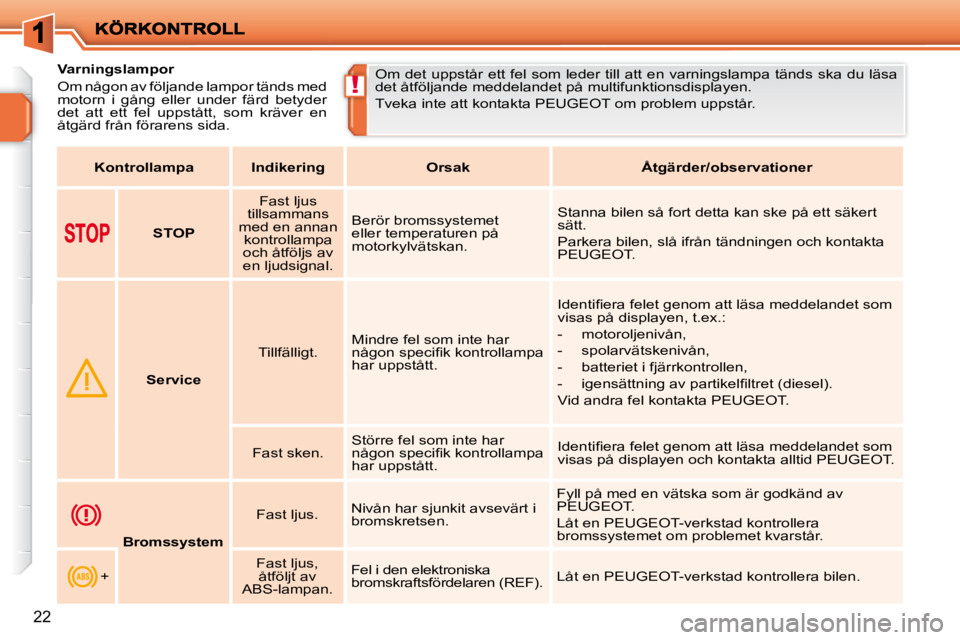

Varningslampor
Om någon av följande lampor tänds med
motorn i gång eller under färd betyder
det att ett fel uppstått, som kräver en
åtgärd från förarens sida. Om det uppstår ett fel som leder till att en varningslampa tä
nds ska du läsa
det åtföljande meddelandet på multifunktionsdisplayen.
Tveka inte att kontakta PEUGEOT om problem uppstår.
KontrollampaIndikeringOrsakÅtgärder/observationer
STOP Fast ljus
tillsammans
med en annan kontrollampa
och åtföljs av
en ljudsignal. Berör bromssystemet
eller temperaturen på
motorkylvätskan.
Stanna bilen så fort detta kan ske på ett säkert
sätt.
Parkera bilen, slå ifrån tändningen och kontakta
PEUGEOT.

Service Tillfälligt.
Mindre fel som inte har
någon specifi k kontrollampa
har uppstått. Identifi era felet genom att läsa meddelandet som
visas på displayen, t.ex.:
- motoroljenivån,
- spolarvätskenivån,
- batteriet i fjärrkontrollen,
- igensättning av partikelfi ltret (diesel).
Vid andra fel kontakta PEUGEOT.
Fast sken. Större fel som inte har
någon specifi k kontrollampa
har uppstått. Identifi era felet genom att läsa meddelandet som
visas på displayen och kontakta alltid PEUGEOT.

Bromssystem Fast ljus.
Nivån har sjunkit avsevärt i
bromskretsen. Fyll på med en vätska som är godkänd av
PEUGEOT.
Låt en PEUGEOT-verkstad kontrollera
bromssystemet om problemet kvarstår.
+ Fast ljus,
åtföljt av
ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren (REF).
Låt en PEUGEOT-verkstad kontrollera bilen.

23

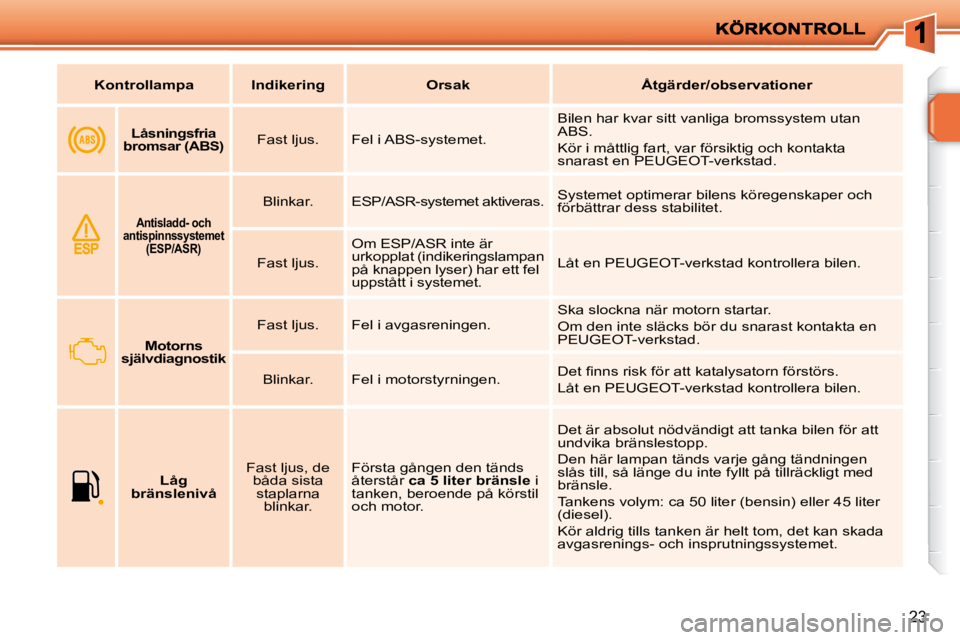

KontrollampaIndikeringOrsakÅtgärder/observationer

Låsningsfria
bromsar (ABS) Fast ljus. Fel i ABS-systemet. Bilen har kvar sitt vanliga bromssystem utan
ABS.
Kör i måttlig fart, var försiktig och kontakta
snarast en PEUGEOT-verkstad.

Antisladd- och
antispinnssystemet (ESP/ASR)
Blinkar. ESP/ASR-systemet aktiveras. Systemet optimerar bilens köregenskaper och
förbättrar dess stabilitet.
Fast ljus. Om ESP/ASR inte är
urkopplat (indikeringslampan
på knappen lyser) har ett fel
uppstått i systemet. Låt en PEUGEOT-verkstad kontrollera bilen.

Motorns
självdiagnostik Fast ljus. Fel i avgasreningen.
Ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
PEUGEOT-verkstad.
Blinkar. Fel i motorstyrningen. Det fi nns risk för att katalysatorn förstörs.
Låt en PEUGEOT-verkstad kontrollera bilen.

Låg
bränslenivå Fast ljus, de
båda sista staplarna blinkar. Första gången den tänds
återstår
ca 5 liter bränsle i
tanken, beroende på körstil
och motor. Det är absolut nödvändigt att tanka bilen för att
undvika bränslestopp.
Den här lampan tänds varje gång tändningen
slås till, så länge du inte fyllt på tillräckligt med
bränsle.
Tankens volym: ca 50 liter (bensin) eller 45 liter
(diesel).
Kör aldrig tills tanken är helt tom, det kan skada
avgasrenings- och insprutningssystemet.

24

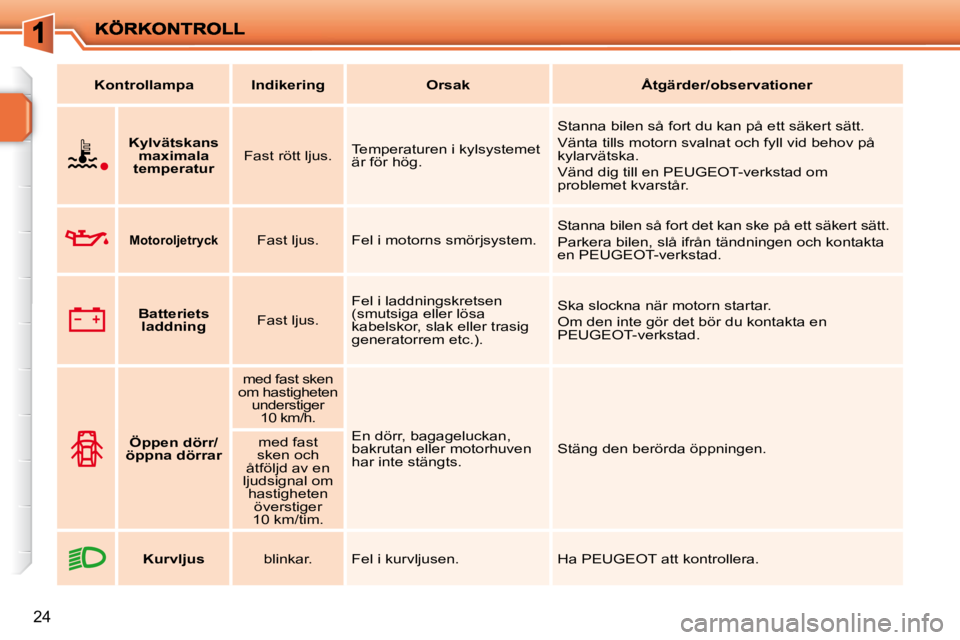

KontrollampaIndikeringOrsakÅtgärder/observationer

Kylvätskans
maximala
temperatur Fast rött ljus.
Temperaturen i kylsystemet
är för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en PEUGEOT-verkstad om
problemet kvarstår.

Motoroljetryck Fast ljus. Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sät
t.
Parkera bilen, slå ifrån tändningen och kontakta
en PEUGEOT-verkstad.

Batteriets
laddning Fast ljus. Fel i laddningskretsen
(smutsiga eller lösa
kabelskor, slak eller trasig
generatorrem etc.). Ska slockna när motorn startar.
Om den inte gör det bör du kontakta en
PEUGEOT-verkstad.
Öppen dörr/
öppna dörrar med fast sken
om hastigheten understiger 10 km/h.
En dörr, bagageluckan,
bakrutan eller motorhuven
har inte stängts. Stäng den berörda öppningen.
med fast
sken och
åtföljd av en
ljudsignal om hastigheten överstiger
10 km/tim.
Kurvljus blinkar. Fel i kurvljusen. Ha PEUGEOT att kontrollera.

25

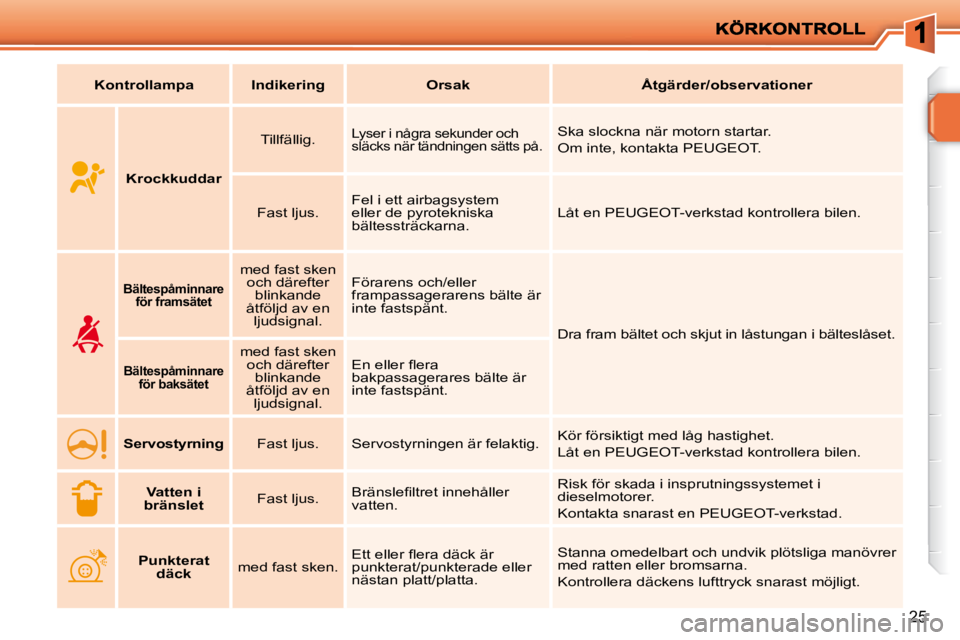

KontrollampaIndikeringOrsakÅtgärder/observationer

Krockkuddar Tillfällig.
Lyser i några sekunder och
släcks när tändningen sätts på.
Ska slockna när motorn startar.
Om inte, kontakta PEUGEOT.
Fast ljus. Fel i ett airbagsystem
eller de pyrotekniska
bältessträckarna. Låt en PEUGEOT-verkstad kontrollera bilen.


Bältespåminnare
för framsätet
med fast sken
och därefter blinkande
åtföljd av en ljudsignal. Förarens och/eller
frampassagerarens bälte är
inte fastspänt.
Dra fram bältet och skjut in låstungan i bälteslås et.

Bältespåminnare
för baksätet
med fast sken
och därefter blinkande
åtföljd av en ljudsignal. En eller fl era
bakpassagerares bälte är
inte fastspänt.

Servostyrning Fast ljus. Servostyrningen är felaktig. Kör försiktigt med låg hastighet.
Låt en PEUGEOT-verkstad kontrollera bilen.

Vatten i
bränslet Fast ljus. Bränslefi ltret innehåller
vatten. Risk för skada i insprutningssystemet i
dieselmotorer.
Kontakta snarast en PEUGEOT-verkstad.
Punkterat
däck med fast sken. Ett eller fl era däck är
punkterat/punkterade eller
nästan platt/platta. Stanna omedelbart och undvik plötsliga manövrer
med ratten eller bromsarna.
Kontrollera däckens lufttryck snarast möjligt.

i
26

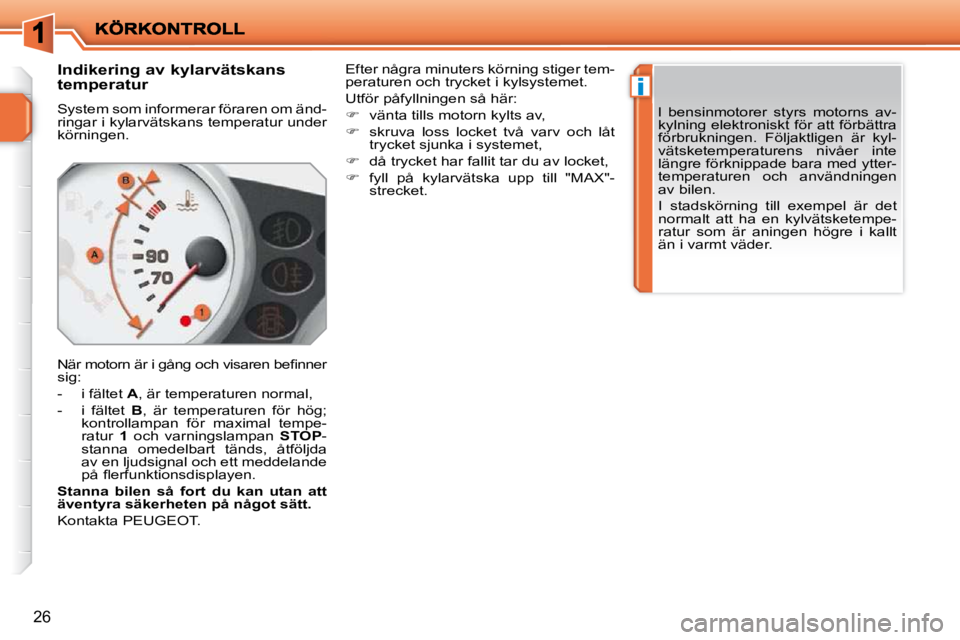

Indikering av kylarvätskans
temperatur
System som informerar föraren om änd-
ringar i kylarvätskans temperatur under
körningen.
När motorn är i gång och visaren befi nner
sig:
- i fältet A , är temperaturen normal,
- i fältet B , är temperaturen för hög;
kontrollampan för maximal tempe-
ratur 1 och varningslampan STOP -
stanna omedelbart tänds, åtföljda
av en ljudsignal och ett meddelande
på fl erfunktionsdisplayen.

Stanna bilen så fort du kan utan att
äventyra säkerheten på något sätt.
Kontakta PEUGEOT. Efter några minuters körning stiger tem-
peraturen och trycket i kylsystemet.
Utför påfyllningen så här:

 vänta tills motorn kylts av,

 skruva loss locket två varv och låt
trycket sjunka i systemet,

 då trycket har fallit tar du av locket,

 fyll på kylarvätska upp till "MAX"-
strecket. l bensinmotorer styrs motorns av-
kylning elektroniskt för att förbättra
förbrukningen. Följaktligen är kyl-
vätsketemperaturens nivåer inte
längre förknippade bara med ytter-
temperaturen och användningen
av bilen.
I stadskörning till exempel är det
normalt att ha en kylvätsketempe-
ratur som är aningen högre i kallt
än i varmt väder.

27

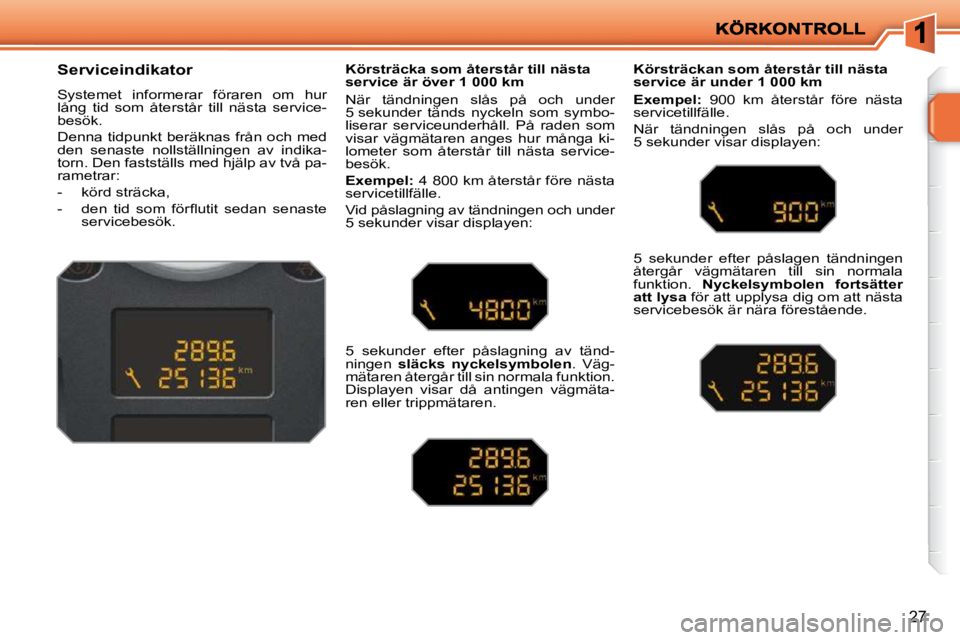

Serviceindikator
Systemet informerar föraren om hur
lång tid som återstår till nästa service-
besök.
Denna tidpunkt beräknas från och med
den senaste nollställningen av indika-
torn. Den fastställs med hjälp av två pa-
rametrar:
- körd sträcka,
- den tid som förfl utit sedan senaste servicebesök. Körsträcka som återstår till nästa
service är över 1 000 km
När tändningen slås på och under
5 sekunder tänds nyckeln som symbo-
liserar serviceunderhåll. På raden som
visar vägmätaren anges hur många ki-
lometer som återstår till nästa service-
besök.

Exempel: 4 800 km återstår före nästa
servicetillfälle.
Vid påslagning av tändningen och under
5 sekunder visar displayen:
5 sekunder efter påslagning av tänd-
ningen släcks nyckelsymbolen . Väg-
mätaren återgår till sin normala funktion.
Displayen visar då antingen vägmäta-
ren eller trippmätaren. Körsträckan som återstår till nästa
service är under 1 000 km

Exempel: 900 km återstår före nästa
servicetillfälle.
När tändningen slås på och under
5 sekunder visar displayen:
5 sekunder efter påslagen tändningen
återgår vägmätaren till sin normala
funktion. Nyckelsymbolen fortsätter
att lysa för att upplysa dig om att nästa
servicebesök är nära förestående.
