PEUGEOT 207 2010 Betriebsanleitungen (in German)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: 207, Model: PEUGEOT 207 2010Pages: 218, PDF-Größe: 10.6 MB
Page 11 of 218
i
28
Die Ölstandskontrolle ist nur zuver-
lässig, wenn das Fahrzeug waage-
recht steht und der Motor seit mehr
als 15 Minuten abgestellt ist.

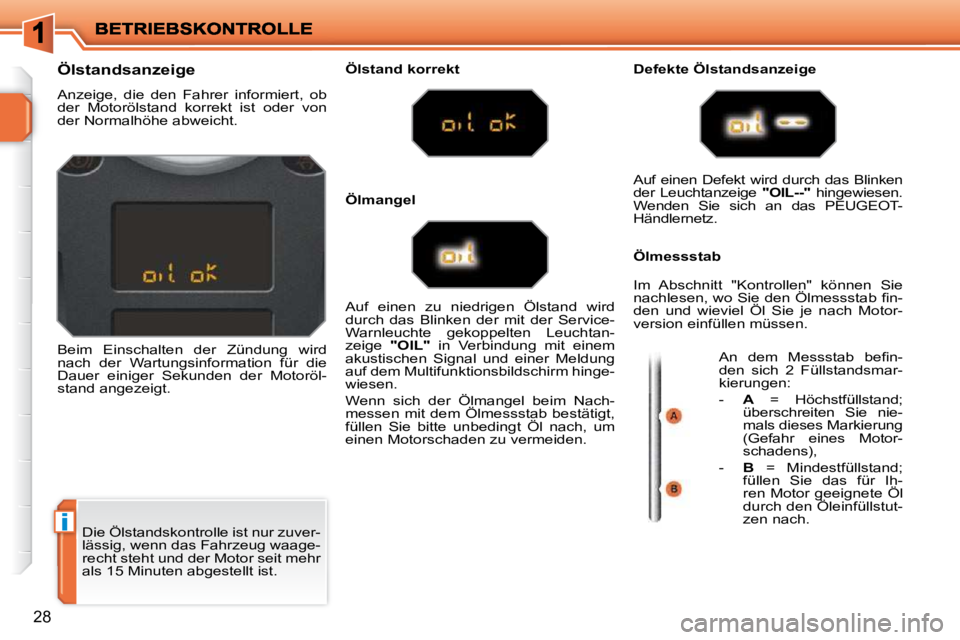

Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht.
Beim Einschalten der Zündung wird
nach der Wartungsinformation für die
Dauer einiger Sekunden der Motoröl-
stand angezeigt.
Ölstand korrekt Defekte Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird
durch das Blinken der mit der Service-
Warnleuchte gekoppelten Leuchtan-
zeige "OIL
" in Verbindung mit einem
akustischen Signal und einer Meldung
auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nach-
messen mit dem Ölmessstab bestätigt,
füllen Sie bitte unbedingt Öl nach, um
einen Motorschaden zu vermeiden. Auf einen Defekt wird durch das Blinken
der Leuchtanzeige
"OIL
--
" hingewiesen.
Wenden Sie sich an das PEUGEOT-
Händlernetz.
Im Abschnitt "Kontrollen" können Sie
n a c h l e s e n , w o S i e d e n Ö l m e s s s t a b fi n -
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
A n d e m M e s s s t a b b e fi n -
den sich 2 Füllstandsmar-
kierungen:
- A = Höchstfüllstand;
überschreiten Sie nie-
mals dieses Markierung
(Gefahr eines Motor-
schadens),
- B = Mindestfüllstand;
füllen Sie das für Ih-
ren Motor geeignete Öl
durch den Öleinfüllstut-
zen nach.
Ölmangel
Page 12 of 218
i
29

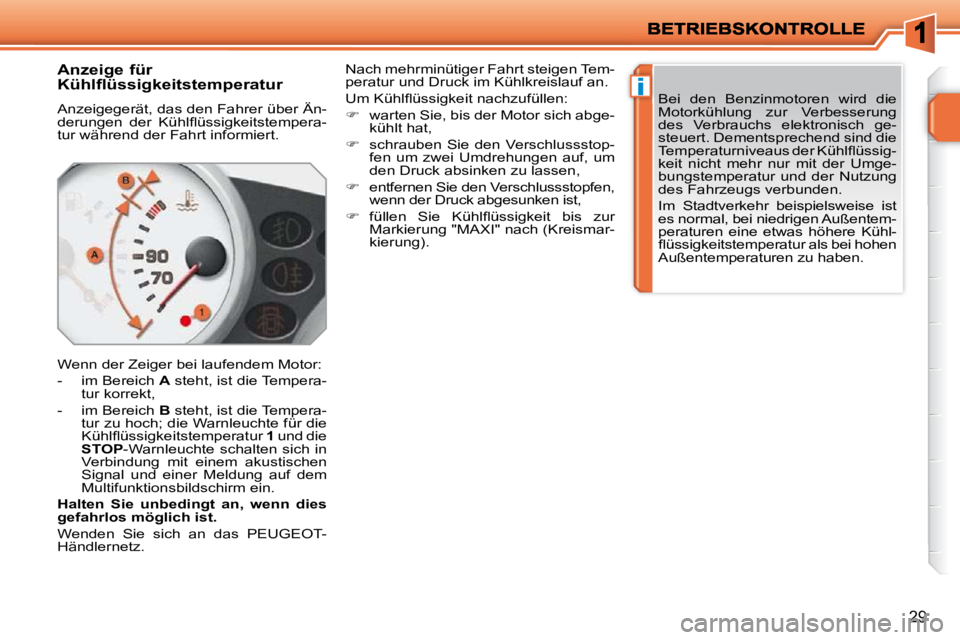

Anzeige für
Kühlflüssigkeitstemperatur
Anzeigegerät, das den Fahrer über Än-
d e r u n g e n d e r K ü h l fl ü s s i g k e i t s t e m p e r a -
tur während der Fahrt informiert.
Wenn der Zeiger bei laufendem Motor:
- im Bereich A steht, ist die Tempera-
tur korrekt,
- im Bereich B steht, ist die Tempera-
tur zu hoch; die Warnleuchte für die
K ü h l fl ü s s i g k e i t s t e m p e r a t u r 1 und die
STOP -Warnleuchte schalten sich in
Verbindung mit einem akustischen
Signal und einer Meldung auf dem
Multifunktionsbildschirm ein.
Halten Sie unbedingt an, wenn dies
gefahrlos möglich ist.
Wenden Sie sich an das PEUGEOT-
Händlernetz. Nach mehrminütiger Fahrt steigen Tem-
peratur und Druck im Kühlkreislauf an.
U m K ü h l fl ü s s i g k e i t n a c h z u f ü l l e n :
warten Sie, bis der Motor sich abge-
kühlt hat,
schrauben Sie den Verschlussstop-
fen um zwei Umdrehungen auf, um
den Druck absinken zu lassen,
entfernen Sie den Verschlussstopfen,
wenn der Druck abgesunken ist,
f ü l l e n S i e K ü h l fl ü s s i g k e i t b i s z u r
Markierung "MAXI" nach (Kreismar-
kierung). Bei den Benzinmotoren wird die
Motorkühlung zur Verbesserung
des Verbrauchs elektronisch ge-
steuert. Dementsprechend sind die
T e m p e r a t u r n i v e a u s d e r K ü h l fl ü s s i g -
keit nicht mehr nur mit der Umge-
bungstemperatur und der Nutzung
des Fahrzeugs verbunden.
Im Stadtverkehr beispielsweise ist
es normal, bei niedrigen Außentem-
peraturen eine etwas höhere Kühl-
fl ü s s i g k e i t s t e m p e r a t u r a l s b e i h o h e n
Außentemperaturen zu haben.
Page 13 of 218
30

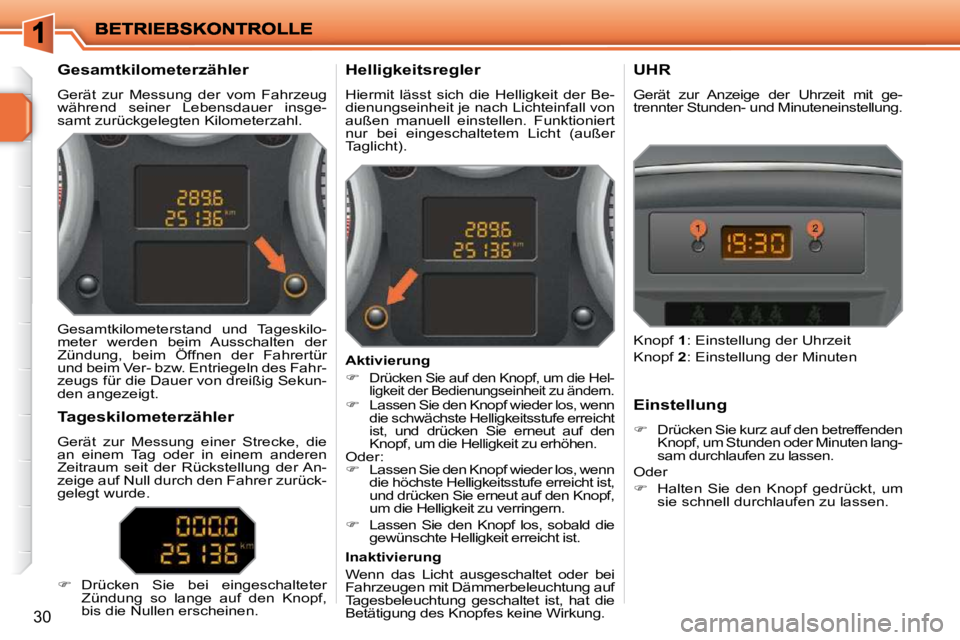

Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl. Helligkeitsregler
Hiermit lässt sich die Helligkeit der Be-
dienungseinheit je nach Lichteinfall von
außen manuell einstellen. Funktioniert
nur bei eingeschaltetem Licht (außer
Taglicht). UHR
Gerät zur Anzeige der Uhrzeit mit ge-
trennter Stunden- und Minuteneinstellung.
Gesamtkilometerstand und Tageskilo-
meter werden beim Ausschalten der
Zündung, beim Öffnen der Fahrertür
und beim Ver- bzw. Entriegeln des Fahr-
zeugs für die Dauer von dreißig Sekun-
den angezeigt.
Tageskilometerzähler
Gerät zur Messung einer Strecke, die
an einem Tag oder in einem anderen
Zeitraum seit der Rückstellung der An-
zeige auf Null durch den Fahrer zurück-
gelegt wurde.
Drücken Sie bei eingeschalteter
Zündung so lange auf den Knopf,
bis die Nullen erscheinen. Aktivierung
Drücken Sie auf den Knopf, um die Hel-
ligkeit der Bedienungseinheit zu ändern.
Lassen Sie den Knopf wieder los, wenn
die schwächste Helligkeitsstufe erreicht
ist, und drücken Sie erneut auf den
Knopf, um die Helligkeit zu erhöhen.
Oder:
Lassen Sie den Knopf wieder los, wenn
die höchste Helligkeitsstufe erreicht ist,
und drücken Sie erneut auf den Knopf,
um die Helligkeit zu verringern.
Lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Inaktivierung
Wenn das Licht ausgeschaltet oder bei
Fahrzeugen mit Dämmerbeleuchtung auf
Tagesbeleuchtung geschaltet ist, hat die
Betätigung des Knopfes keine Wirkung. Einstellung
Drücken Sie kurz auf den betreffenden
Knopf, um Stunden oder Minuten lang-
sam durchlaufen zu lassen.
Oder
Halten Sie den Knopf gedrückt, um
sie schnell durchlaufen zu lassen.
Knopf
1 : Einstellung der Uhrzeit
Knopf 2 : Einstellung der Minuten
Page 14 of 218
31

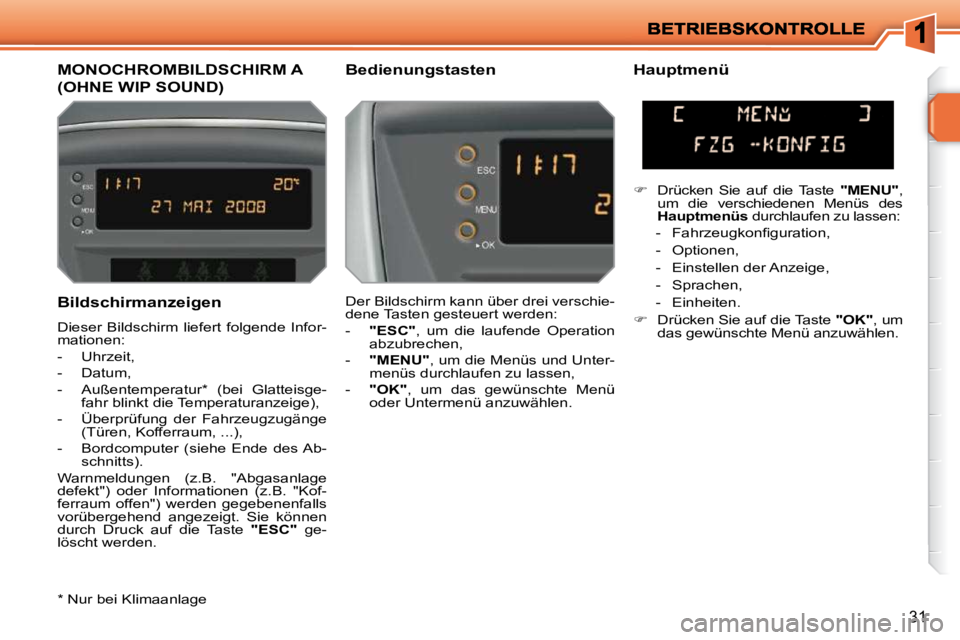

Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisge-fahr blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden.
MONOCHROMBILDSCHIRM A
(OHNE WIP SOUND)
Bedienungstasten Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC" , um die laufende Operation
abzubrechen,
- "MENU" , um die Menüs und Unter-
menüs durchlaufen zu lassen,
- "OK" , um das gewünschte Menü
oder Untermenü anzuwählen.
Drücken Sie auf die Taste "MENU" ,
um die verschiedenen Menüs des
Hauptmenüs durchlaufen zu lassen:
- F a h r z e u g k o n fi g u r a t i o n ,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
* Nur bei Klimaanlage
Page 15 of 218
!
32

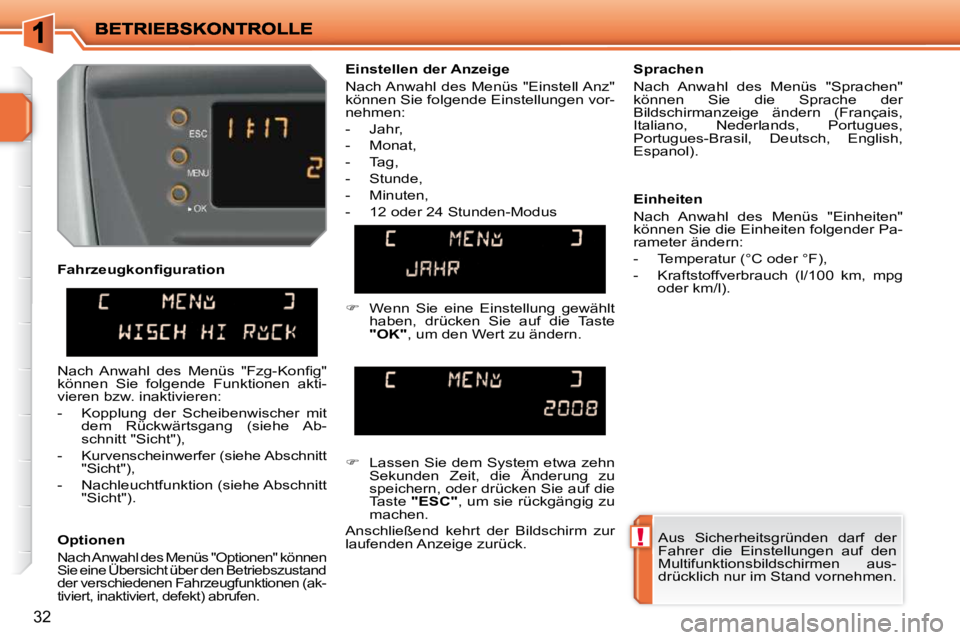

Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (ak-
tiviert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der
Bildschirmanzeige ändern (Français,
Italiano, Nederlands, Portugues,
Portugues-Brasil, Deutsch, English,
Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu
speichern, oder drücken Sie auf die
Taste "ESC" , um sie rückgängig zu
machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
N a c h A n w a h l d e s M e n ü s " F z g - K o n fi g "
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kopplung der Scheibenwischer mit dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- Nachleuchtfunktion (siehe Abschnitt "Sicht").
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- T e m p e r a t u r ( ° C o d e r ° F ) ,
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
F a h r z e u g k o n fi g u r a t i o n
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"OK" , um den Wert zu ändern.
Page 16 of 218
33

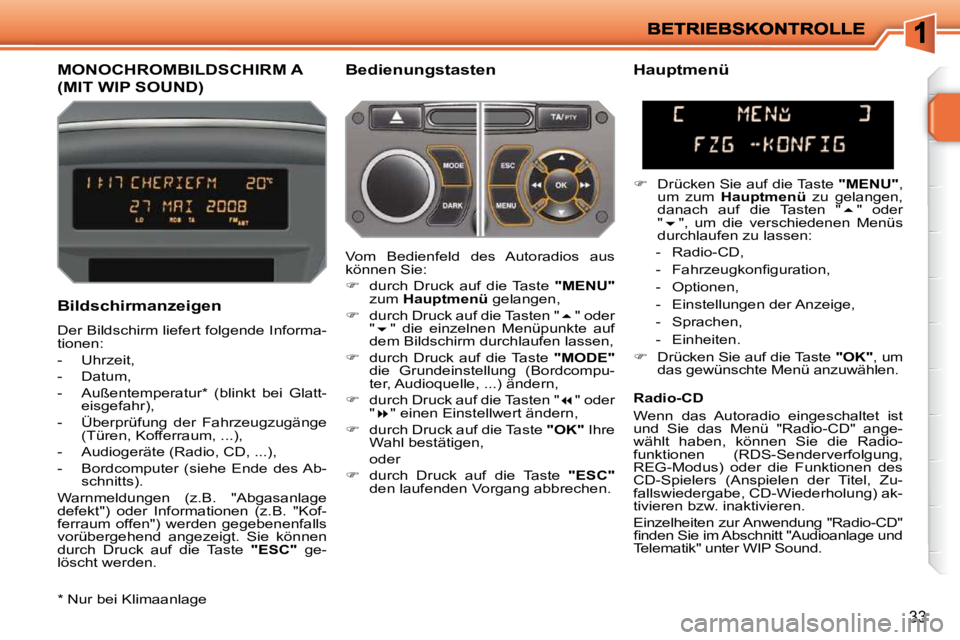

MONOCHROMBILDSCHIRM A
(MIT WIP SOUND)
Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt- eisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- A u d i o g e r ä t e ( R a d i o , C D , . . . ) ,
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Sie können
durch Druck auf die Taste "ESC" ge-
löscht werden.
Hauptmenü
Drücken Sie auf die Taste "MENU" ,
um zum Hauptmenü zu gelangen,
danach auf die Tasten " " oder
" ", um die verschiedenen Menüs
durchlaufen zu lassen:
- R a d i o - C D ,
- F a h r z e u g k o n fi g u r a t i o n ,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
Drücken Sie auf die Taste "OK" , um
das gewünschte Menü anzuwählen.
Vom Bedienfeld des Autoradios aus
können Sie:
durch Druck auf die Taste "MENU"
zum Hauptmenü gelangen,
durch Druck auf die Tasten " " oder
" " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
durch Druck auf die Tasten " " oder
" " einen Einstellwert ändern,
durch Druck auf die Taste "OK" Ihre
Wahl bestätigen,
oder
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen. Radio-CD
Wenn das Autoradio eingeschaltet ist
u n d S i e d a s M e n ü " R a d i o - C D " a n g e -
wählt haben, können Sie die Radio-
funktionen (RDS-Senderverfolgung,
REG-Modus) oder die Funktionen des
C D - S p i e l e r s ( A n s p i e l e n d e r T i t e l , Z u -
f a l l s w i e d e r g a b e , C D - W i e d e r h o l u n g ) a k -
tivieren bzw. inaktivieren.
E i n z e l h e i t e n z u r A n w e n d u n g " R a d i o - C D "
fi n d e n S i e i m A b s c h n i t t " A u d i o a n l a g e u n d
Telematik" unter WIP Sound.
* Nur bei Klimaanlage
Page 17 of 218
!
34

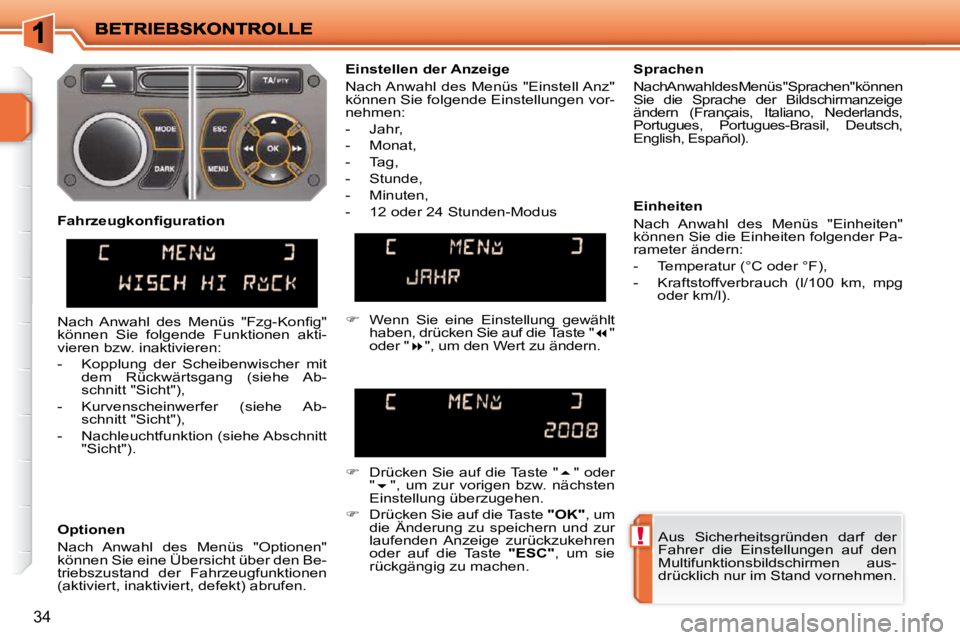

Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen" können
Sie die Sprache der Bildschirmanzeige
ändern (Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Deutsch,
English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender Pa-
rameter ändern:
- T e m p e r a t u r ( ° C o d e r ° F ) ,
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste " "
oder " ", um den Wert zu ändern.
Drücken Sie auf die Taste " " oder
" ", um zur vorigen bzw. nächsten
Einstellung überzugehen.
Drücken Sie auf die Taste "OK" , um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC" , um sie
rückgängig zu machen. F a h r z e u g k o n fi g u r a t i o n
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
N a c h A n w a h l d e s M e n ü s " F z g - K o n fi g "
können Sie folgende Funktionen akti-
vieren bzw. inaktivieren:
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Kurvenscheinwerfer (siehe Ab- schnitt "Sicht"),
- Nachleuchtfunktion (siehe Abschnitt "Sicht").
Page 18 of 218

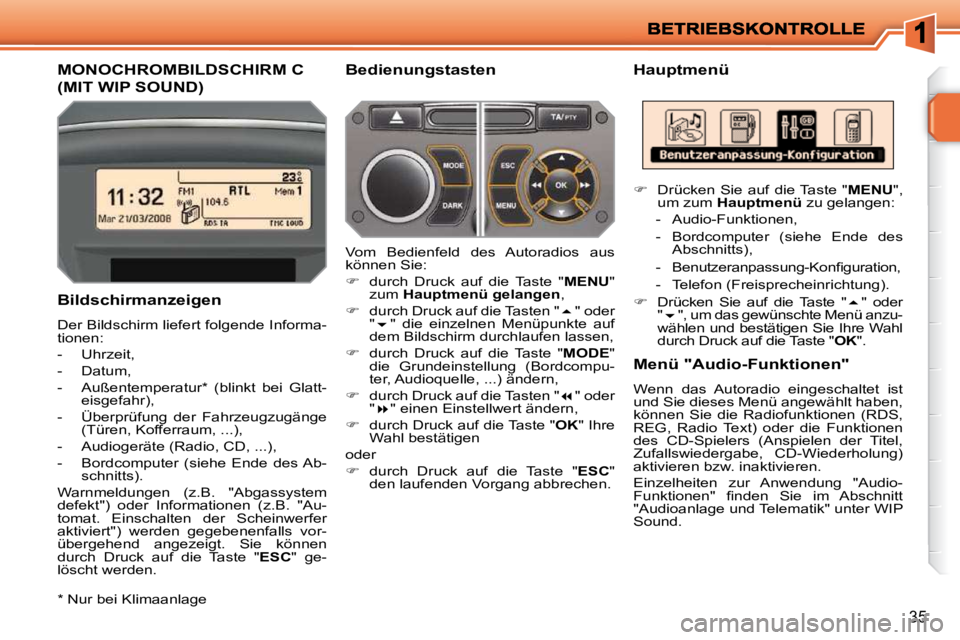

35
MONOCHROMBILDSCHIRM C
(MIT WIP SOUND)
Hauptmenü
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei Glatt- eisgefahr),
- Überprüfung der Fahrzeugzugänge (Türen, Kofferraum, ...),
- A u d i o g e r ä t e ( R a d i o , C D , . . . ) ,
- Bordcomputer (siehe Ende des Ab- schnitts).
Warnmeldungen (z.B. "Abgassystem
defekt") oder Informationen (z.B. "Au-
tomat. Einschalten der Scheinwerfer
aktiviert") werden gegebenenfalls vor-
übergehend angezeigt. Sie können
durch Druck auf die Taste " ESC " ge-
löscht werden. Bedienungstasten
Vom Bedienfeld des Autoradios aus
können Sie:
durch Druck auf die Taste " MENU "
zum Hauptmenü gelangen ,
durch Druck auf die Tasten " " oder
" " die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
durch Druck auf die Taste " MODE "
die Grundeinstellung (Bordcompu-
ter, Audioquelle, ...) ändern,
durch Druck auf die Tasten " " oder
" " einen Einstellwert ändern,
durch Druck auf die Taste " OK " Ihre
Wahl bestätigen
oder
durch Druck auf die Taste " ESC "
den laufenden Vorgang abbrechen. Menü "Audio-Funktionen"
Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü angewählt haben,
können Sie die Radiofunktionen (RDS,
REG, Radio Text) oder die Funktionen
d e s C D - S p i e l e r s ( A n s p i e l e n d e r T i t e l ,
Z u f a l l s w i e d e r g a b e , C D - W i e d e r h o l u n g )
aktivieren bzw. inaktivieren.
Einzelheiten zur Anwendung "Audio-
F u n k t i o n e n " fi n d e n S i e i m A b s c h n i t t
"Audioanlage und Telematik" unter WIP
Sound.
* Nur bei Klimaanlage
Drücken Sie auf die Taste " MENU ",
um zum Hauptmenü zu gelangen:
- Audio-Funktionen,
- Bordcomputer (siehe Ende des Abschnitts),
- B e n u t z e r a n p a s s u n g - K o n fi g u r a t i o n ,
- Telefon (Freisprecheinrichtung).
Drücken Sie auf die Taste " " oder
" ", um das gewünschte Menü anzu-
wählen und bestätigen Sie Ihre Wahl
durch Druck auf die Taste " OK ".
Page 19 of 218

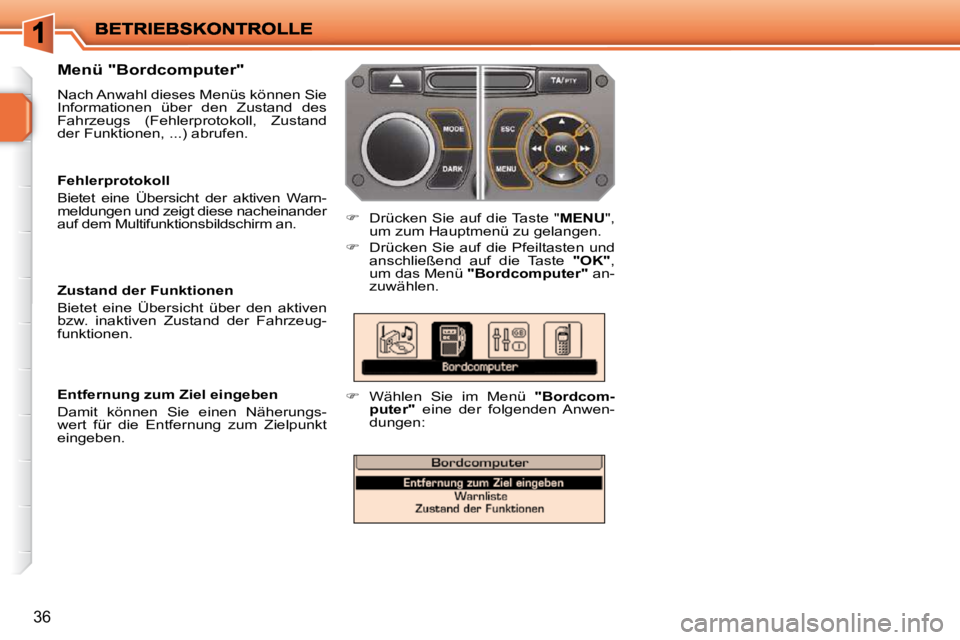

36
Menü "Bordcomputer"
Nach Anwahl dieses Menüs können Sie
Informationen über den Zustand des
Fahrzeugs (Fehlerprotokoll, Zustand
der Funktionen, ...) abrufen.
Drücken Sie auf die Taste " MENU ",
um zum Hauptmenü zu gelangen.
Drücken Sie auf die Pfeiltasten und
anschließend auf die Taste "OK" ,
um das Menü "Bordcomputer" an-
zuwählen.
Wählen Sie im Menü "Bordcom-
puter" eine der folgenden Anwen-
dungen:
Entfernung zum Ziel eingeben
Damit können Sie einen Näherungs-
wert für die Entfernung zum Zielpunkt
eingeben.
Zustand der Funktionen
Bietet eine Übersicht über den aktiven
bzw. inaktiven Zustand der Fahrzeug-
funktionen.
Fehlerprotokoll
Bietet eine Übersicht der aktiven Warn-
meldungen und zeigt diese nacheinander
auf dem Multifunktionsbildschirm an.
Page 20 of 218
!

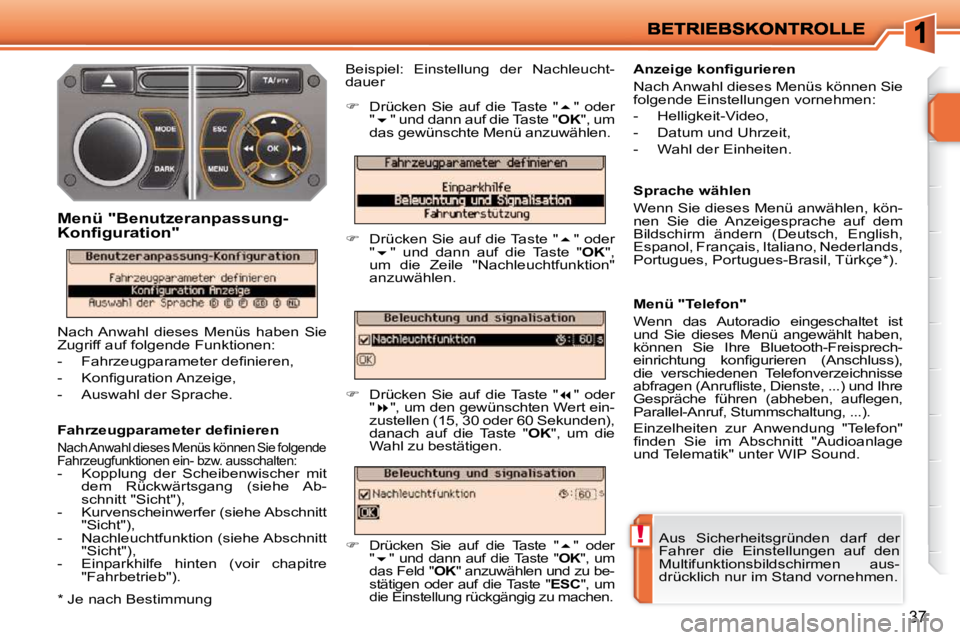

37
F a h r z e u g p a r a m e t e r d e fi n i e r e n
Nach Anwahl dieses Menüs können Sie folgende
Fahrzeugfunktionen ein- bzw. ausschalten:
- Kopplung der Scheibenwischer mit dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht"),
- Nachleuchtfunktion (siehe Abschnitt "Sicht"),
- Einparkhilfe hinten (voir chapitre "Fahrbetrieb"). Sprache wählen
Wenn Sie dieses Menü anwählen, kön-
nen Sie die Anzeigesprache auf dem
Bildschirm ändern (Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Portugues-Brasil, Türkçe * ).
Menü "Telefon"
Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü angewählt haben,
können Sie Ihre Bluetooth-Freisprech-
e i n r i c h t u n g k o n fi g u r i e r e n ( A n s c h l u s s ) ,
die verschiedenen Telefonverzeichnisse
a b f r a g e n ( A n r u fl i s t e , D i e n s t e , . . . ) u n d I h r e
G e s p r ä c h e f ü h r e n ( a b h e b e n , a u fl e g e n ,
Parallel-Anruf, Stummschaltung, ...).
Einzelheiten zur Anwendung "Telefon"
fi n d e n S i e i m A b s c h n i t t " A u d i o a n l a g e
und Telematik" unter WIP Sound.
Beispiel: Einstellung der Nachleucht-
dauer
Menü "Benutzeranpassung-
Konfiguration"
Nach Anwahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- F a h r z e u g p a r a m e t e r d e fi n i e r e n ,
- K o n fi g u r a t i o n A n z e i g e ,
- Auswahl der Sprache.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste " OK ", um
das gewünschte Menü anzuwählen.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste " OK ",
um die Zeile "Nachleuchtfunktion"
anzuwählen.
Drücken Sie auf die Taste " " oder
" ", um den gewünschten Wert ein-
zustellen (15, 30 oder 60 Sekunden),
danach auf die Taste " OK ", um die
Wahl zu bestätigen.
Drücken Sie auf die Taste " " oder
" " und dann auf die Taste " OK ", um
das Feld " OK " anzuwählen und zu be-
stätigen oder auf die Taste " ESC ", um
die Einstellung rückgängig zu machen.
A n z e i g e k o n fi g u r i e r e n
Nach Anwahl dieses Menüs können Sie
folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Aus Sicherheitsgründen darf der
Fahrer die Einstellungen auf den
Multifunktionsbildschirmen aus-
drücklich nur im Stand vornehmen.
* Je nach Bestimmung
