18

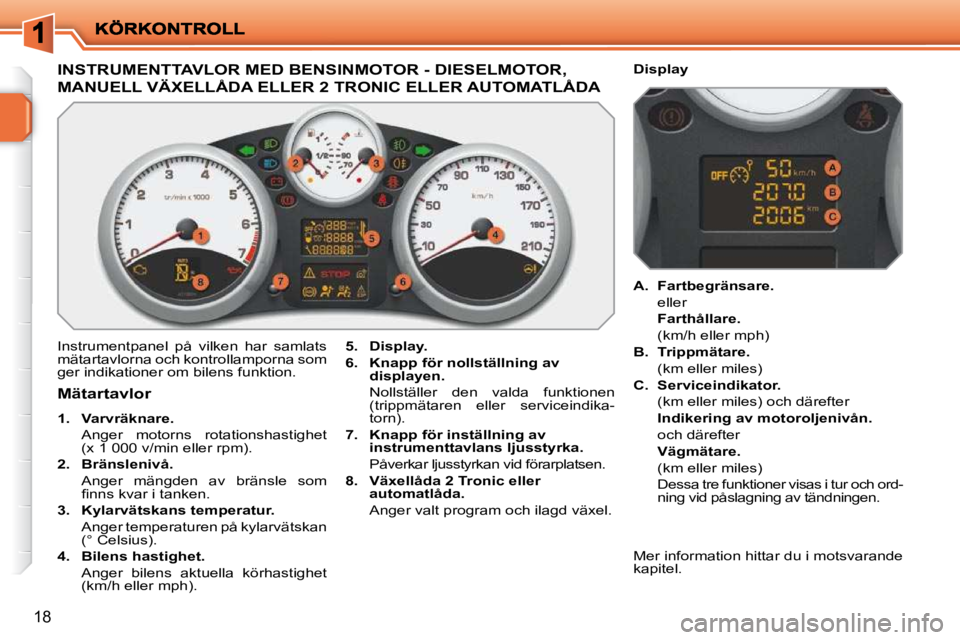

INSTRUMENTTAVLOR MED BENSINMOTOR - DIESELMOTOR,
MANUELL VÄXELLÅDA ELLER 2 TRONIC ELLER AUTOMATLÅDA
Instrumentpanel på vilken har samlats
mätartavlorna och kontrollamporna som
ger indikationer om bilens funktion.
5. Display.
6. Knapp för nollställning av
displayen.
Nollställer den valda funktionen (trippmätaren eller serviceindika-
torn).
7. Knapp för inställning av
instrumenttavlans ljusstyrka.
Påverkar ljusstyrkan vid förarplatsen.
8. Växellåda 2 Tronic eller
automatlåda.
Anger valt program och ilagd växel.
Mätartavlor
1. Varvräknare.
Anger motorns rotationshastighet (x 1 000 v/min eller rpm).
2. Bränslenivå.
Anger mängden av bränsle som fi n n s k v a r i t a n k e n .
3. Kylarvätskans temperatur.
Anger temperaturen på kylarvätskan (° Celsius).
4. Bilens hastighet.
Anger bilens aktuella körhastighet (km/h eller mph).
A. Fartbegränsare.
eller
Farthållare.
(km/h eller mph)
B. Trippmätare.
(km eller miles)
C. Serviceindikator.
(km eller miles) och därefter
Indikering av motoroljenivån.
och därefter
Vägmätare.
(km eller miles)
Dessa tre funktioner visas i tur och ord- ning vid påslagning av tändningen.
Display
Mer information hittar du i motsvarande
kapitel.
Page 2 of 218
!
19

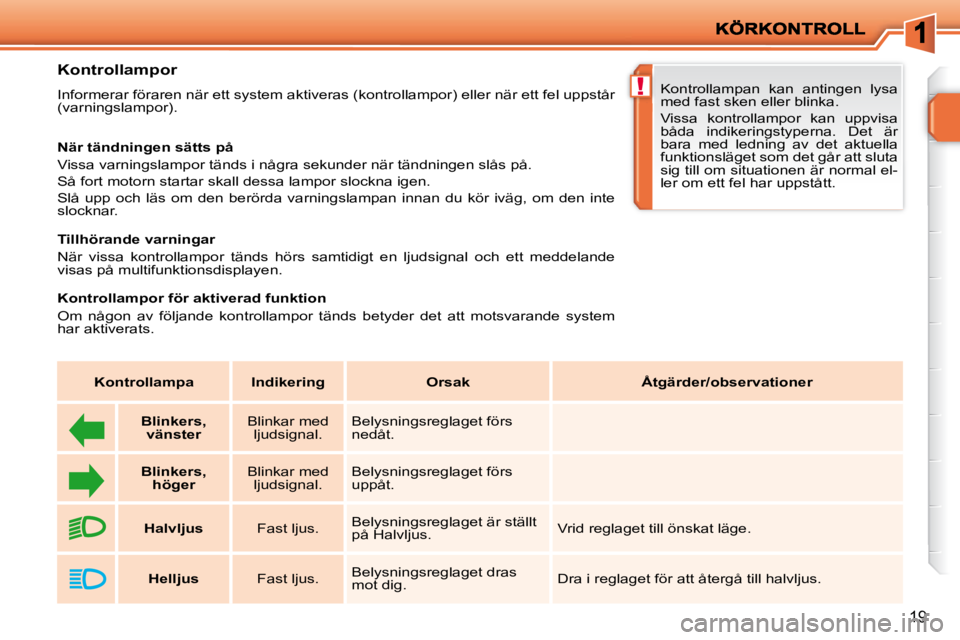

Kontrollampor
Informerar föraren när ett system aktiveras (kontrollampor) eller när ett fel uppstår
(varningslampor).
När tändningen sätts på
Vissa varningslampor tänds i några sekunder när tändningen slås på.
Så fort motorn startar skall dessa lampor slockna igen.
Slå upp och läs om den berörda varningslampan innan du kör iväg , om den inte
slocknar.
Tillhörande varningar
När vissa kontrollampor tänds hörs samtidigt en ljudsignal och et t meddelande
visas på multifunktionsdisplayen. Kontrollampan kan antingen lysa
med fast sken eller blinka.
Vissa kontrollampor kan uppvisa
båda indikeringstyperna. Det är
bara med ledning av det aktuella
funktionsläget som det går att sluta
sig till om situationen är normal el-
ler om ett fel har uppstått.
Kontrollampor för aktiverad funktion
Om någon av följande kontrollampor tänds betyder det att mot svarande system
har aktiverats.
Kontrollampa Indikering Orsak Åtgärder
/
observationer
Blinkers,
vänster Blinkar med
ljudsignal. Belysningsreglaget förs
nedåt.
Blinkers,
höger Blinkar med
ljudsignal. Belysningsreglaget förs
uppåt.
Halvljus Fast ljus. Belysningsreglaget är ställt
på Halvljus. Vrid reglaget till önskat läge.
Helljus Fast ljus. Belysningsreglaget dras
mot dig. Dra i reglaget för att återgå till halvljus.
Page 3 of 218
20

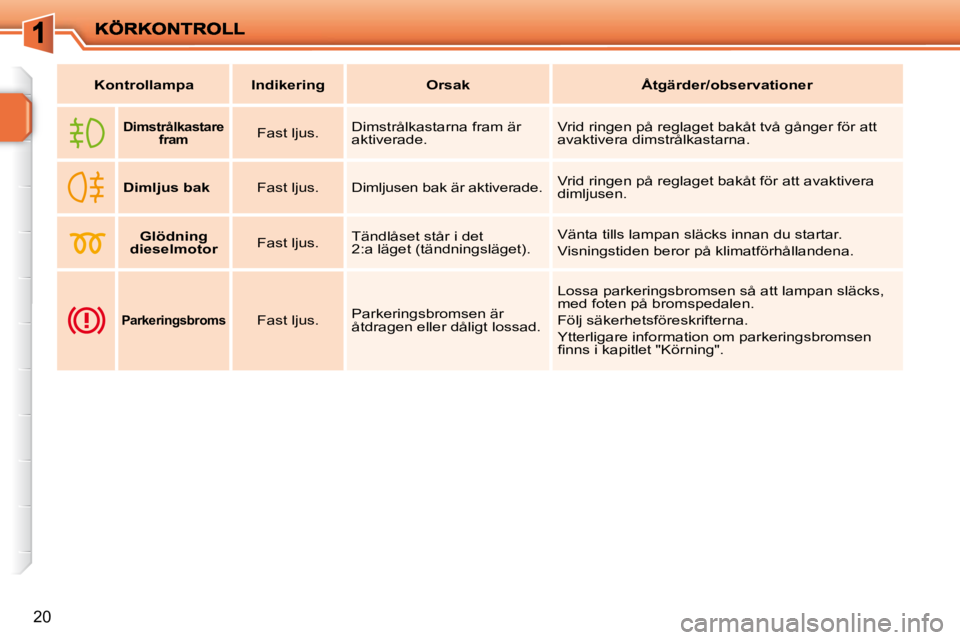

Kontrollampa Indikering Orsak Åtgärder
/
observationer
Dimstrålkastare
fram Fast ljus. Dimstrålkastarna fram är
aktiverade. Vrid ringen på reglaget bakåt två gånger för att
avaktivera dimstrålkastarna.
Dimljus bak Fast ljus. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att avaktivera
dimljusen.
Glödning
dieselmotor Fast ljus. Tändlåset står i det
2:a läget (tändningsläget). Vänta tills lampan släcks innan du startar.
Visningstiden beror på klimatförhållandena.
Parkeringsbroms Fast ljus. Parkeringsbromsen är
åtdragen eller dåligt lossad. Lossa parkeringsbromsen så att lampan släcks,
med foten på bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om parkeringsbromsen
fi n n s i k a p i t l e t " K ö r n i n g " .
Page 4 of 218
21

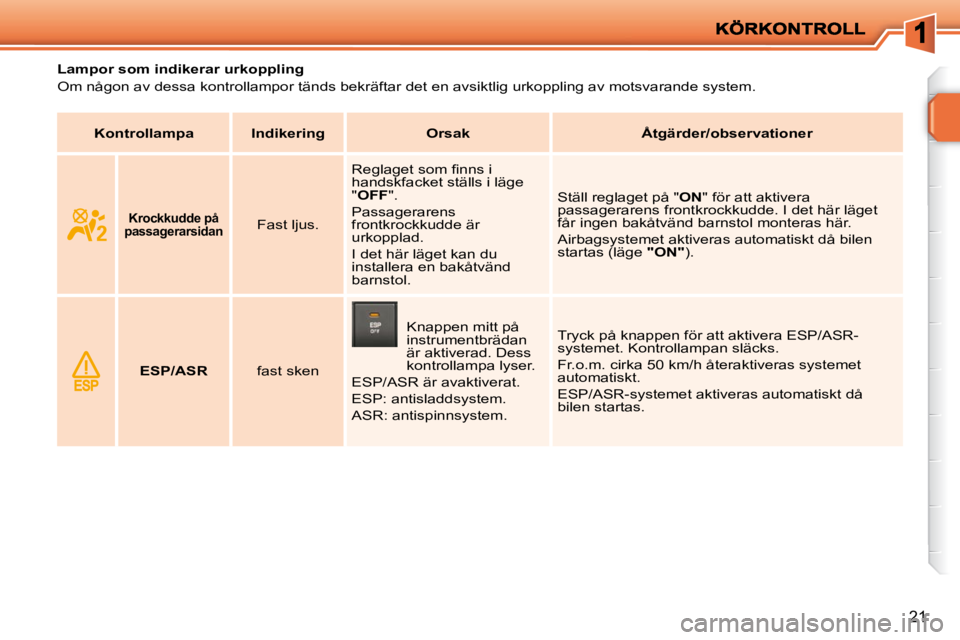

Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Kontrollampa Indikering Orsak Åtgärder
/
observationer
Krockkudde på
passagerarsidan Fast ljus. R e g l a g e t s o m fi n n s i
handskfacket ställs i läge
"
OFF " .
Passagerarens
frontkrockkudde är
urkopplad.
I det här läget kan du
installera en bakåtvänd
barnstol. S t ä l l r e g l a g e t p å "
ON " f ö r a t t a k t i v e r a
passagerarens frontkrockkudde. I det här läget
får ingen bakåtvänd barnstol monteras här.
Airbagsystemet aktiveras automatiskt då bilen
startas (läge "ON" ).
ESP/ASR fast sken Knappen mitt på
instrumentbrädan
är aktiverad. Dess
kontrollampa lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera ESP/ASR-
systemet. Kontrollampan släcks.
Fr.o.m. cirka 50 km/h återaktiveras systemet
automatiskt.
ESP/ASR-systemet aktiveras automatiskt då
bilen startas.
Page 5 of 218
!
22

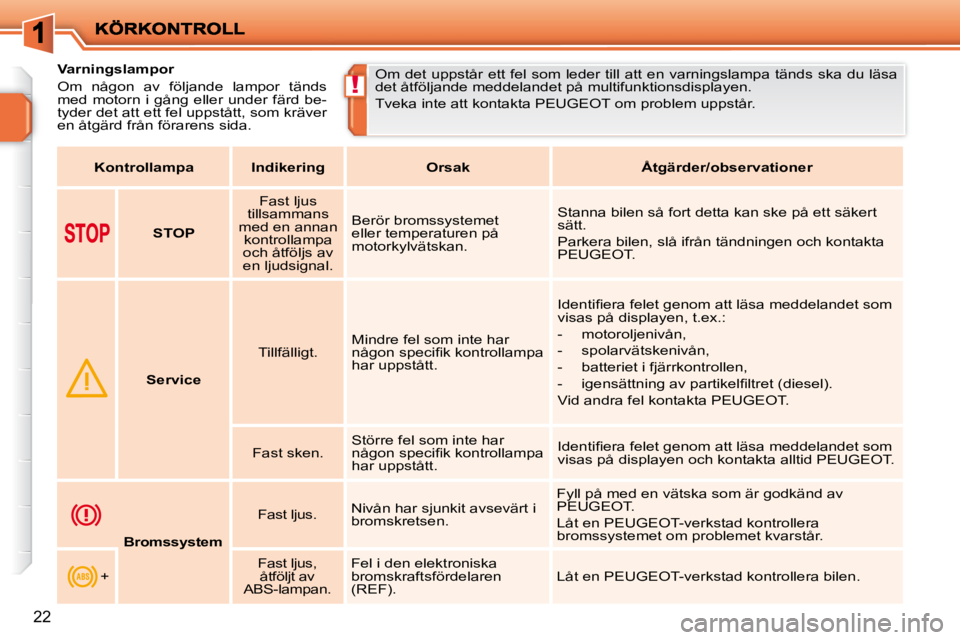

Varningslampor
Om någon av följande lampor tänds
med motorn i gång eller under färd be-
tyder det att ett fel uppstått, som kräver
en åtgärd från förarens sida. Om det uppstår ett fel som leder till att en varningslampa t
änds ska du läsa
det åtföljande meddelandet på multifunktionsdisplayen.
Tveka inte att kontakta PEUGEOT om problem uppstår.
Kontrollampa Indikering Orsak Åtgärder
/
observationer
STOP Fast ljus
tillsammans
med en annan kontrollampa
och åtföljs av
en ljudsignal. Berör bromssystemet
eller temperaturen på
motorkylvätskan.
Stanna bilen så fort detta kan ske på ett säkert
sätt.
Parkera bilen, slå ifrån tändningen och kontakta
PEUGEOT.
Service Tillfälligt.
Mindre fel som inte har
n å g o n s p e c i fi k k o n t r o l l a m p a
har uppstått. I d e n t i fi e r a f e l e t g e n o m a t t l ä s a m e d d e l a n d e t s o m
visas på displayen, t.ex.:
- motoroljenivån,
- spolarvätskenivån,
- batteriet i fjärrkontrollen,
- i g e n s ä t t n i n g a v p a r t i k e l fi l t r e t ( d i e s e l ) .
Vid andra fel kontakta PEUGEOT.
Fast sken. Större fel som inte har
n å g o n s p e c i fi k k o n t r o l l a m p a
har uppstått. I d e n t i fi e r a f e l e t g e n o m a t t l ä s a m e d d e l a n d e t s o m
visas på displayen och kontakta alltid PEUGEOT.
Bromssystem Fast ljus.
Nivån har sjunkit avsevärt i
bromskretsen. Fyll på med en vätska som är godkänd av
PEUGEOT.
Låt en PEUGEOT-verkstad kontrollera
bromssystemet om problemet kvarstår.
+ Fast ljus,
åtföljt av
ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren
(REF).
Låt en PEUGEOT-verkstad kontrollera bilen.
Page 6 of 218

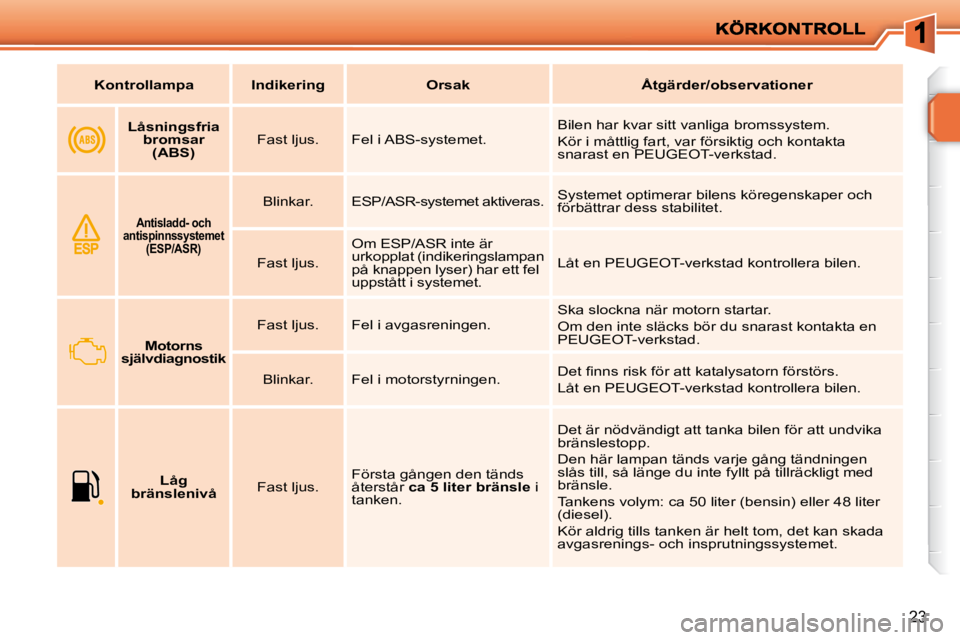

23
Kontrollampa Indikering Orsak Åtgärder
/
observationer
Låsningsfria
bromsar (ABS) Fast ljus. Fel i ABS-systemet. Bilen har kvar sitt vanliga bromssystem.
Kör i måttlig fart, var försiktig och kontakta
snarast en PEUGEOT-verkstad.
Antisladd- och
antispinnssystemet (ESP/ASR)
Blinkar. ESP/ASR-systemet aktiveras. Systemet optimerar bilens köregenskaper och
förbättrar dess stabilitet.
Fast ljus. Om ESP/ASR inte är
urkopplat (indikeringslampan
på knappen lyser) har ett fel
uppstått i systemet. Låt en PEUGEOT-verkstad kontrollera bilen.
Motorns
självdiagnostik Fast ljus. Fel i avgasreningen.
Ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
PEUGEOT-verkstad.
Blinkar. Fel i motorstyrningen. D e t fi n n s r i s k f ö r a t t k a t a l y s a t o r n f ö r s t ö r s .
Låt en PEUGEOT-verkstad kontrollera bilen.
Låg
bränslenivå Fast ljus. Första gången den tänds
återstår
ca 5 liter bränsle i
tanken. Det är nödvändigt att tanka bilen för att undvika
bränslestopp.
Den här lampan tänds varje gång tändningen
slås till, så länge du inte fyllt på tillräckligt med
bränsle.
Tankens volym: ca 50 liter (bensin) eller 48 liter
(diesel).
Kör aldrig tills tanken är helt tom, det kan skada
avgasrenings- och insprutningssystemet.
Page 7 of 218
24

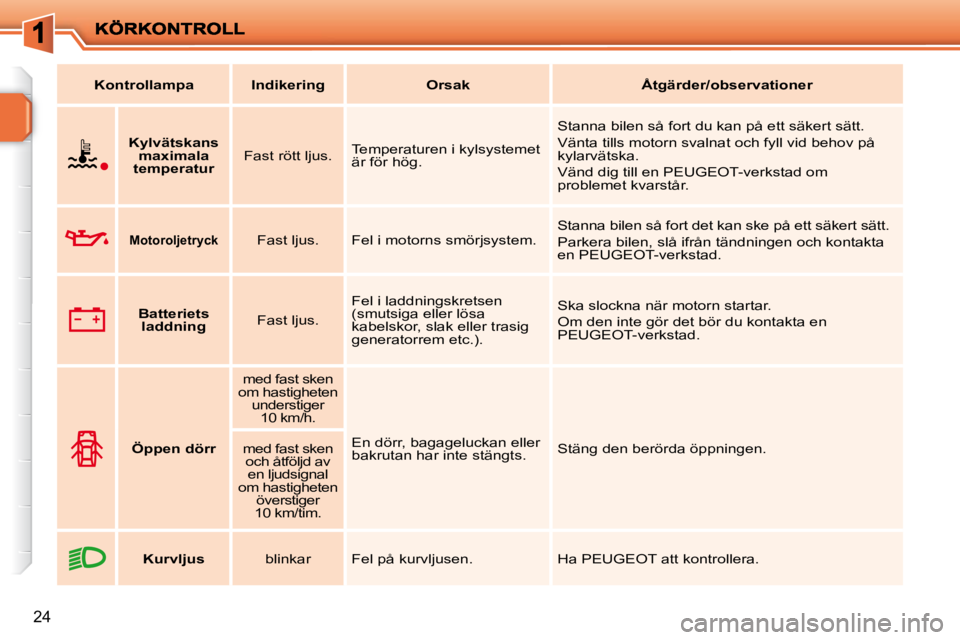

Kontrollampa Indikering Orsak Åtgärder
/
observationer
Kylvätskans
maximala
temperatur Fast rött ljus.
Temperaturen i kylsystemet
är för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov på
kylarvätska.
Vänd dig till en PEUGEOT-verkstad om
problemet kvarstår.
Motoroljetryck Fast ljus. Fel i motorns smörjsystem. Stanna bilen så fort det kan ske på ett säkert sät
t.
Parkera bilen, slå ifrån tändningen och kontakta
en PEUGEOT-verkstad.
Batteriets
laddning Fast ljus. Fel i laddningskretsen
(smutsiga eller lösa
kabelskor, slak eller trasig
generatorrem etc.). Ska slockna när motorn startar.
Om den inte gör det bör du kontakta en
PEUGEOT-verkstad.
Öppen dörr med fast sken
om hastigheten understiger 10 km/h.
En dörr, bagageluckan eller
bakrutan har inte stängts. Stäng den berörda öppningen.
med fast sken
och åtföljd av en ljudsignal
om hastigheten överstiger
10 km/tim.
Kurvljus blinkar Fel på kurvljusen. Ha PEUGEOT att kontrollera.
Page 8 of 218
25

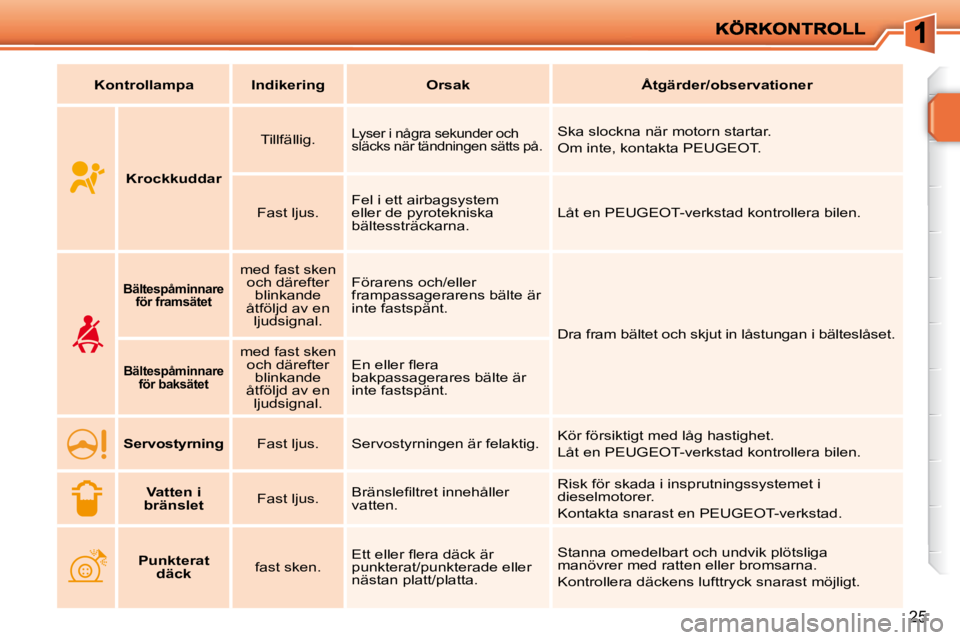

Kontrollampa Indikering Orsak Åtgärder
/
observationer
Krockkuddar Tillfällig.
Lyser i några sekunder och
släcks när tändningen sätts på.
Ska slockna när motorn startar.
Om inte, kontakta PEUGEOT.
Fast ljus. Fel i ett airbagsystem
eller de pyrotekniska
bältessträckarna. Låt en PEUGEOT-verkstad kontrollera bilen.
Bältespåminnare
för framsätet
med fast sken
och därefter blinkande
åtföljd av en ljudsignal. Förarens och/eller
frampassagerarens bälte är
inte fastspänt.
Dra fram bältet och skjut in låstungan i bälteslås et.
Bältespåminnare
för baksätet
med fast sken
och därefter blinkande
åtföljd av en ljudsignal. E n e l l e r fl e r a
bakpassagerares bälte är
inte fastspänt.
Servostyrning Fast ljus. Servostyrningen är felaktig. Kör försiktigt med låg hastighet.
Låt en PEUGEOT-verkstad kontrollera bilen.
Vatten i
bränslet Fast ljus. B r ä n s l e fi l t r e t i n n e h å l l e r
vatten. Risk för skada i insprutningssystemet i
dieselmotorer.
Kontakta snarast en PEUGEOT-verkstad.
Punkterat
däck fast sken. E t t e l l e r fl e r a d ä c k ä r
punkterat/punkterade eller
nästan platt/platta. Stanna omedelbart och undvik plötsliga
manövrer med ratten eller bromsarna.
Kontrollera däckens lufttryck snarast möjligt.
Page 9 of 218
26

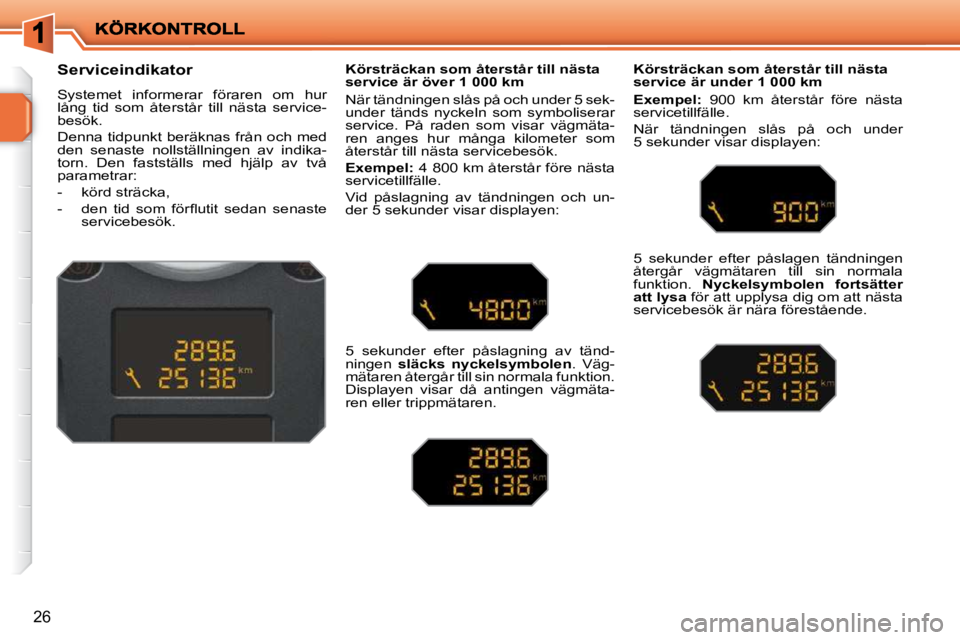

Serviceindikator
Systemet informerar föraren om hur
lång tid som återstår till nästa service-
besök.
Denna tidpunkt beräknas från och med
den senaste nollställningen av indika-
torn. Den fastställs med hjälp av två
parametrar:
- körd sträcka,
- d e n t i d s o m f ö r fl u t i t s e d a n s e n a s t e servicebesök. Körsträckan som återstår till nästa
service är över 1 000 km
När tändningen slås på och under 5 sek-
under tänds nyckeln som symboliserar
service. På raden som visar vägmäta-
ren anges hur många kilometer som
återstår till nästa servicebesök.
Exempel: 4 800 km återstår före nästa
servicetillfälle.
Vid påslagning av tändningen och un-
der 5 sekunder visar displayen:
5 sekunder efter påslagning av tänd-
ningen släcks nyckelsymbolen . Väg-
mätaren återgår till sin normala funktion.
Displayen visar då antingen vägmäta-
ren eller trippmätaren. Körsträckan som återstår till nästa
service är under 1 000 km
Exempel: 900 km återstår före nästa
servicetillfälle.
När tändningen slås på och under
5 sekunder visar displayen:
5 sekunder efter påslagen tändningen
återgår vägmätaren till sin normala
funktion. Nyckelsymbolen fortsätter
att lysa för att upplysa dig om att nästa
servicebesök är nära förestående.
Page 10 of 218
i
i
27
Den körsträcka som återstår till
ett servicebesök kan avvägas mot
tidsfaktorn, beroende på förarens
körvanor.
Därför kan nyckelsymbolen även
tändas om du har passerat tidpunk-
ten för servicebesöket vid två år.
Tiden för servicebesök har passerats
Varje gång tändningen slås på och
under 5 sekunder
blinkar nyckel-
symbolen för att påminna dig om att
servicebesöket måste ske snarast.
Exempel: du har kört 300 km längre än
vad som anges i serviceschemat.
När tändningen slås på och under
5 sekunder visar displayen:
5 sekunder efter att tändningen slagits
på återgår vägmätaren till sin normala
funktion. Nyckelsymbolen fortsätter
att lysa. Nollställning av serviceindikatorn
Efter varje servicebesök ska servicein-
dikatorn nollställas.
Detta sker på följande sätt:
slå av tändningen,
tryck på knappen för nollställning av
trippmätaren och håll den intryckt,
slå på tändningen, kilometerräkna-
ren börjar räkna ned,
då displayen visar "=0" släpper du
upp knappen; nyckelsymbolen för-
svinner.
Om du vill koppla ur batteriet efter
detta ingrepp bör du låsa bilen och
vänta i minst fem minuter, så att
nollställningen hinner registreras.
