PRAKTISCHE TIPPS
129

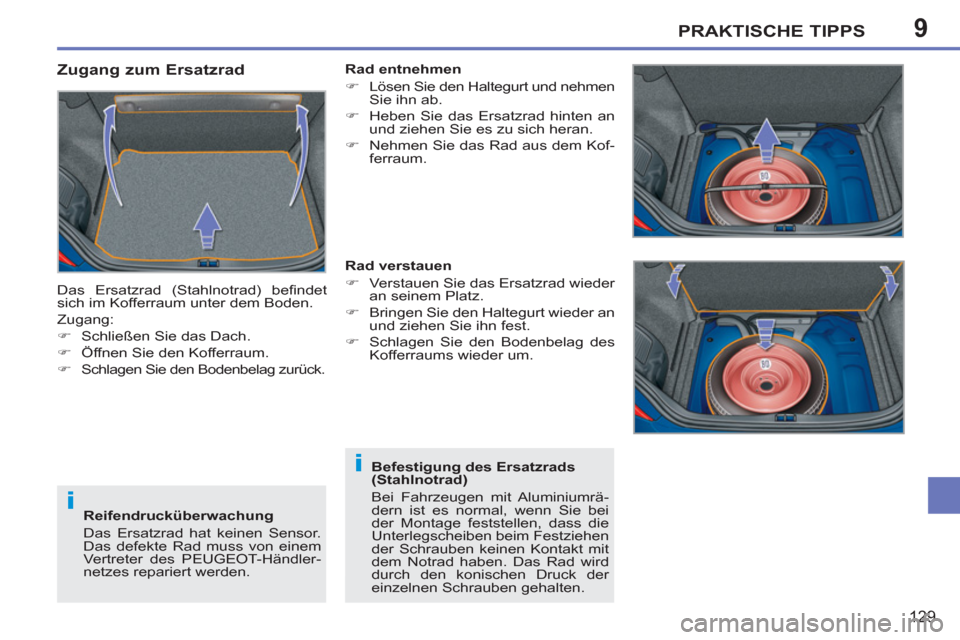

Zugang zum Ersatzrad
Das Ersatzrad (Stahlnotrad) befi ndet
sich im Kofferraum unter dem Boden.
Zugang:
)
Schließen Sie das Dach.
)
Öffnen Sie den Kofferraum.
)
Schlagen Sie den Bodenbelag zurück.
Befestigung des Ersatzrads
(Stahlnotrad)
Bei Fahrzeugen mit Aluminiumrä-
dern ist es normal, wenn Sie bei
der Montage feststellen, dass die
Unterlegscheiben beim Festziehen
der Schrauben keinen Kontakt mit
dem Notrad haben. Das Rad wird
durch den konischen Druck der
einzelnen Schrauben gehalten.
Rad entnehmen
)
Lösen Sie den Haltegurt und nehmen
Sie ihn ab.
)
Heben Sie das Ersatzrad hinten an
und ziehen Sie es zu sich heran.
)
Nehmen Sie das Rad aus dem Kof-
ferraum.
Rad verstauen
)
Verstauen Sie das Ersatzrad wieder
an seinem Platz.
)
Bringen Sie den Haltegurt wieder an
und ziehen Sie ihn fest.
)
Schlagen Sie den Bodenbelag des
Kofferraums wieder um.
Reifendrucküberwachung
Das Ersatzrad hat keinen Sensor.
Das defekte Rad muss von einem
Vertreter des PEUGEOT-Händler-
netzes repariert werden.
Page 132 of 224
9
i
PRAKTISCHE TIPPS
130
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab,
dass es den Verkehr nicht behindert:
auf möglichst waagerechtem, festen,
nicht rutschigen Untergrund.
Ziehen Sie die Feststellbremse an,
schalten Sie die Zündung aus und
legen Sie den ersten Gang * ein,
sodass die Räder blockiert sind.
Setzen Sie bei Bedarf einen Keil un-
ter das Rad, das dem auszuwech-
selnden Rad schräg gegenüber liegt.
Vergewissern Sie sich unbedingt, dass
die Insassen ausgestiegen sind und sich
in einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird. Be-
nutzen Sie einen Unterstellbock.
Rad abmontieren
Vorgehensweise
)
Ziehen Sie die verchromte Zierkap-
pe auf den Radmuttern mit dem
Werkzeug 3
ab.
)
Setzen Sie den Steckschlüsseleinsa-
tz 4
(wenn Ihr Fahrzeug damit ausge-
stattet ist) auf den Radschlüssel 1
, um
die Diebstahlschutzmutter zu lösen.
)
Lösen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
.
)
Setzen Sie den Wagenheber 2
an einer
der beiden an der Karosserieunterseite
dafür vorgesehenen Stellen vorn (A)
oder hinten (B)
an, die dem zu wech-
selnden Rad am nächsten liegt.
)
Kurbeln Sie den Wagenheber 2
aus-
einander, bis er mit der Sohle auf dem
Boden aufl iegt. Vergewissern Sie
sich, dass der Wagenheber mit sei-
ner Sohle senkrecht unter der betref-
fenden Ansatzstelle A
oder B
steht.
)
Heben Sie das Fahrzeug so weit
an, dass genügend Platz zwischen
Rad und Boden bleibt, um später
das (nicht defekte) Ersatzrad leicht
montieren zu können.
)
Entfernen Sie die Muttern und be-
wahren Sie sie an einem sauberen
Platz auf.
)
Nehmen Sie das Rad ab.
* Schalthebelstellung P
beim Auto-
matikgetriebe
Page 133 of 224
9
i
PRAKTISCHE TIPPS
131
Nach einem Radwechsel
Wenn Sie das Ersatzrad (Notrad) benutzen:
)
Montieren Sie nicht die Radkappe.
)
Fahren Sie nicht schneller als
80 km/h.
Lassen Sie so schnell wie möglich von
einem Vertreter des PEUGEOT-Händ-
lernetzes überprüfen, ob die Radmuttern
richtig festgezogen sind und das Ersatz-
rad den richtigen Reifendruck hat
Lassen Sie das defekte Rad reparieren
und bringen Sie es gleich danach wie-
der am Fahrzeug an.
Vorgehensweise
)
Setzen Sie das Rad auf die Nabe.
)
Drehen Sie die Muttern von Hand
bis zum Anschlag ein.
)
Ziehen Sie die Diebstahlschutzmut-
ter unter Verwendung des Steck-
schlüsseleinsatzes 4
(wenn Ihr
Fahrzeug damit ausgestattet ist) mit
dem Radschlüssel 1
an.
)
Ziehen Sie die übrigen Radmuttern
nur mit dem Radschlüssel 1
an.
)
Lassen Sie das Fahrzeug wieder
auf den Boden herunter.
)
Kurbeln Sie den Wagenheber 2
zu-
sammen und entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter
unter Verwendung des Steckschlüsselein-
satzes 4
(wenn Ihr Fahrzeug damit ausge-
stattet ist) mit dem Radschlüssel 1
fest.
)
Ziehen Sie die übrigen Radmuttern nur
mit dem Radschlüssel 1
fest.
)
Setzen Sie die verchromten Zierkappen
auf die Radmuttern.
)
Verstauen Sie das Werkzeug in der Halte-
rung hinten im Kofferraum.
)
Verstauen Sie das beschädigte Rad im
Kofferraum.
Page 134 of 224
9
i
i
PRAKTISCHE TIPPS
132
AUSTA USCH DER GLÜHLAMPEN
1.
Blinkleuchten
(PY21 W bernsteingelb)
2.
Standleuchten (W5 W)
3.
Abblendlicht (H7-55 W)
4.
Fernlicht (H1-55 W)
5.
Kurvenscheinwerfer (H7-55 W)
6.
Nebelscheinwerfer (H11-55 W)
Austausch der Blinkleuchten
)
Berühren Sie die Lampe nicht mit
bloßen Fingern, verwenden Sie ein
faserfreies Tuch zum Anfassen.
Vor dem Austauschen von Glühlam-
pen müssen die Scheinwerfer einige
Minuten lang ausgeschaltet sein (Ge-
fahr schwerer Verbrennungen).
Damit die Scheinwerfer nicht zerstört
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
Modell mit herkömmlichen Leuchten
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.
)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.
)
Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Die Streuscheiben der Scheinwerfer beste-
hen aus Polykarbonat mit einer Schutzlack-
beschichtung:
)
Verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder Lö-
sungsmittel,
)
verwenden Sie einen Schwamm und
Seifenwasser,
)
wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Rän-
der, um eine Beschädigung der Lack-
schicht und der Dichtungsgummis zu
vermeiden.
Modell mit elliptischem
Modul beim Abblendlicht und
Kurvenscheinwerfern
Frontleuchten
Page 135 of 224
9PRAKTISCHE TIPPS
133
Austausch der integrierten
seitlichen Zusatzblinker
Austausch der Glühlampen der
Nebelscheinwerfer
Wenden Sie sich zum Austauschen
dieser Glühlampen an das PEUGEOT-
Händlernetz.
)
Setzen Sie einen Schraubenzieher
etwa in der Mitte des Zusatzblinkers
zwischen diesem und der Basis des
Außenspiegels an.
)
Hebeln Sie den Zusatzblinker mit
dem Schraubenzieher heraus und
ziehen Sie ihn ab.
)
Klemmen Sie den Steckverbinder
des Zusatzblinkers ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Einen Ersatzzusatzblinker erhalten Sie
im PEUGEOT-Händlernetz.
Austausch der Standleuchten
)
Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.
)
Entfernen Sie die Kunststoffschutzkap-
pe, indem Sie an der Sperrfeder ziehen.
)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.
)
Ziehen Sie die Lampe heraus und
wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Austausch der Glühlampen des
Abblendlichts, des Fernlichts oder
der Kurvenscheinwerfer
)
Klemmen Sie den Hauptsteckver-
binder des Scheinwerfers ab.
)
Entfernen Sie die betreffende Kunst-
stoffschutzkappe, indem Sie an der
Sperrfeder ziehen.
)
Klemmen Sie den Steckverbinder
der betreffenden Leuchte ab.
)
Spreizen Sie die Feder, um die
Glühlampe freizugeben und ziehen
Sie sie ab.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Page 136 of 224
9
i
PRAKTISCHE TIPPS
134
Heckleuchten
1.
Bremsleuchten (P 21 W)
2.
Standleuchten (Dioden)
3.
Nebelleuchten (P 21 W)
4.
Blinker (PY 21 W, bernsteingelb)
5.
Rückfahrscheinwerfer (R 10 W)
Austausch der Glühlampen
Diese Glüjlampen werden (mit Ausnah-
me der Dioden) von der Kofferraumau-
ßenseite her gewechselt:
)
Öffnen Sie zunächst die Klappe, um an
die Befestigungsschraube zu gelangen.
)
Entfernen Sie die Befestigungsschraube
der Leuchte.
)
Ziehen Sie die Leuchte von außen her-
aus.
)
Klemmen Sie den Steckverbinder der
Leuchte ab.
)
Entfernen Sie die Dichtung von der
Leuchte.
)
Drücken Sie auf die vier Sperrfedern
und ziehen Sie den Lampenträger
ab.
)
Drehen Sie die Glühlampe um eine
Vierteldrehung und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in um-
gekehrter Reihenfolge vor.
Bernsteingelbe Glühlampen wie die
der Blinker müssen durch Lampen
mit gleichen Daten und gleicher
Farbe ersetzt werden.
Page 137 of 224
9
!
PRAKTISCHE TIPPS
135
Austausch der dritten Bremsleuchte
(Dioden)
Wenden Sie sich zum Austausch der
Dioden an das PEUGEOT-Händlernetz
oder an eine qualifi zierte Werkstatt.
Austausch der Glühlampen der
Kennzeichenbeleuchtung (W 5 W)
)
Führen Sie einen Schraubenzieher
in eine der Öffnungen an der Außen-
seite der durchsichtigen Abdeckung
ein.
)
Drücken Sie sie nach außen, um sie
auszuhaken.
)
Entfernen Sie die Abdeckung.
)
Ziehen Sie die Lampe ab und wech-
seln Sie sie aus.
Hochdruckreinigung
Wenn Sie für hartnäckige Ver-
schmutzungen einen Hochdruck-
reiniger benutzen, richten Sie
diesen nicht zu lange auf Schein-
werfer, Leuchten und Leuchtenein-
fassungen, damit Lacküberzug und
Dichtungsgummis nicht beschädigt
werden.
Page 138 of 224
9
!
i
PRAKTISCHE TIPPS
136
Für die Behebung von Funktionsstö-
rungen, deren Ursache der Einbau
von elektrischem Zubehör ist, wel-
ches nicht von PEUGEOT geliefert
und empfohlen und nicht nach den
entprechenden Richtlinien einge-
baut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet
keinen Ersatz und erstattet nicht die
daraus entstandenen Instandset-
zungskosten, insbesondere wenn
die Stromaufnahme der angeschlos-
senen zusätzlichen Geräte insge-
samt 10 mA überschreitet.
Einbau elektrischer Zubehörteile
Die elektrische Anlage Ihres Fahr-
zeugs wurde so konzipiert, dass sie
mit der elektrischen Standard- und
Serienausstattung störungsfrei funk-
tioniert.
Bitte wenden Sie sich an einen Ver-
treter des PEUGEOT-Händlernetzes
oder an eine qualifi zierte Werkstatt,
bevor Sie noch weitere elektrische
Zubehörteile einbauen.
AUSTA USCH DER
SICHERUNGEN
Vorgehensweise beim Austausch einer
defekten gegen eine neue Sicherung
zur Behebung einer Störung der betref-
fenden Funktion.
Zugang zum Werkzeug
Die Zange zum Abziehen der Siche-
rungen befi ndet sich an der Rückseite
des Deckels des Sicherungskastens
am Armaturenbrett.
Zugang:
)
ziehen Sie oben am Deckel, um ihn
aufzuhaken,
)
nehmen Sie den Deckel vollständig ab,
)
ziehen Sie die Zange ab.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt und
behoben werden.
)
Stellen Sie fest, welche Sicherung
defekt ist, indem Sie den Faden auf
seinen Zustand untersuchen.
)
Ziehen Sie die Sicherung mit der Spe-
zialzange heraus.
)
Ersetzen Sie die defekte Sicherung
immer durch eine Sicherung gleicher
Stärke.
)
Vergewissern Sie sich, dass die auf
dem Kasten eingravierte Nummer
und die oben auf der Sicherung ein-
gravierte Stärke mit den in den nach-
stehenden Tabellen angegebenen
Werten übereinstimmen.
in Ordnung
defekt
Page 139 of 224
9PRAKTISCHE TIPPS
137
Sicherungen am Armaturenbrett
Der Sicherungskasten befi ndet sich im
unteren Teil des Armaturenbretts auf
der linken Seite.
Zugang zu den Sicherungen
)
siehe Absatz "Zugang zum Werk-
zeug".
Sicherungstabelle
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
G37
30 A
Stromversorgung Steuergerät versenkbares Dach
G38
20 A
Hi-Fi Verstärker
G39
20 A
Sitzheizung Fahrer- und Beifahrerseite
G40
40 A
Stromversorgung Zentralsteuergerät Anhänger
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F1
- Nicht belegt
F2
- Nicht belegt
F3
5 A
Steuergerät Airbags und pyrotechnische
Gurtstraffer
F4
10 A
Kontaktschalter Kupplungspedal, Diagnosestecker,
Elektrochromatik-Innenspiegel, Klimaanlage,
Sensor für Lenkradeinschlagwinkel, Pumpe für
Partikelfi lter (Diesel)
F5
30 A
Elektrische Fensterheber hinten, versenkbares
Dach
F6
30 A
Elektrische Fensterheber vorn, Stromversorgung
einklappbare Außenspiegel
F7
5 A
Deckenleuchte vorn, Kartenleseleuchten, Beleuchtung
Sonnenblende, Beleuchtung Handschuhfach
Page 140 of 224
9PRAKTISCHE TIPPS
138
Sicherung Nr.
Stärke
Abgesicherter Stromkreis
F8
20 A
Radiotelefon, Multifunktions-bildschirm, Schalter unter
dem Lenkrad, Reifendrucküberwachung, Zentralsteuer-
gerät Anhänger, Alarmanlage (Nachrüstung)
F9
30 A
12 V Steckdose vorn, Deckenleuchte vorn, Kartenleseleuchten,
Beleuchtung Sonnenblende, Beleuchtung Handschuhfach.
F10
15 A
Sirene Alarmanlage, Steuergerät Alarmanlage,Kurvens
cheinwerfer
F11
15 A
Diagnosestecker, Lenkzündschloss Schwachstrom,
Steuergerät für Automatikgetriebe
F12
15 A
Helligkeitssensor, Zentralsteuergerät Anhänger,
versenkbares Dach
F13
5 A
Zentralsteuergerät Motor, Relais ABS, Kontaktschalter
Doppelfunktion Bremse
F14
15 A
Kombiinstrument, Kontrollleuchtenleiste Sicherheitsgurte,
Scheinwerferverstellung, Klimaanlage, Autoradio,
Freisprecheinrichtung, Steuergerät Einparkhilfe hinten
F15
30 A
Verriegelung und Sicherheitsverriegelung
F17
40 A
Heckscheiben- und Außenspiegelheizung
SH
- Shunt PARC
