Peugeot 207 CC 2011.5 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2011.5, Model line: 207 CC, Model: Peugeot 207 CC 2011.5Pages: 224, tamaño PDF: 7.12 MB
Page 131 of 224
9
i
i
INFORMACIÓN PRÁCTICA
129

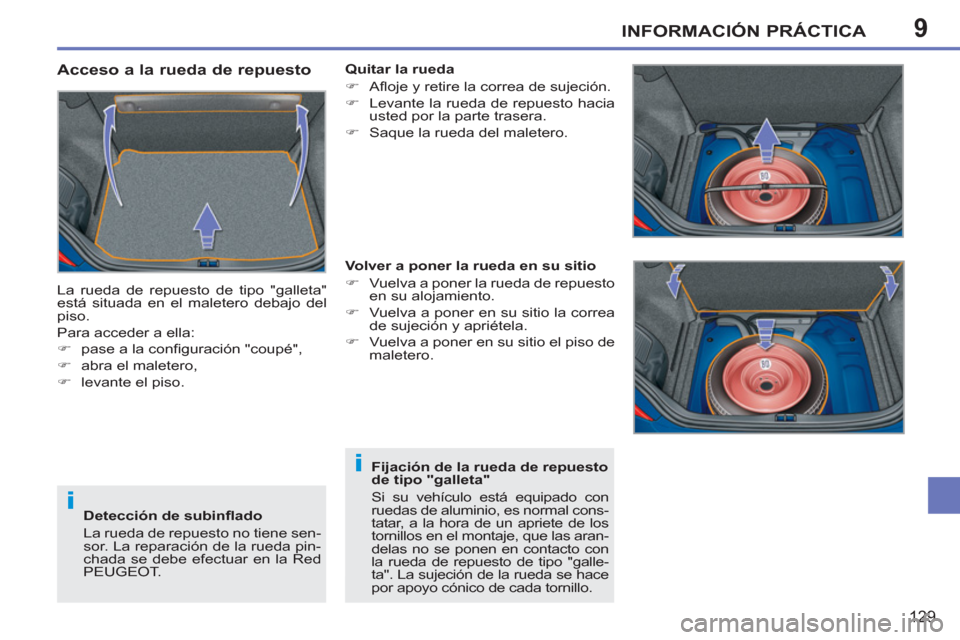

Acceso a la rueda de repuesto
La rueda de repuesto de tipo "galleta"
está situada en el maletero debajo del
piso.
Para acceder a ella:
)
pase a la confi guración "coupé",
)
abra el maletero,
)
levante el piso.
Fijación de la rueda de repuesto
de tipo "galleta"
Si su vehículo está equipado con
ruedas de aluminio, es normal cons-
tatar, a la hora de un apriete de los
tornillos en el montaje, que las aran-
delas no se ponen en contacto con
la rueda de repuesto de tipo "galle-
ta". La sujeción de la rueda se hace
por apoyo cónico de cada tornillo.
Quitar la rueda
)
Afl oje y retire la correa de sujeción.
)
Levante la rueda de repuesto hacia
usted por la parte trasera.
)
Saque la rueda del maletero.
Volver a poner la rueda en su sitio
)
Vuelva a poner la rueda de repuesto
en su alojamiento.
)
Vuelva a poner en su sitio la correa
de sujeción y apriétela.
)
Vuelva a poner en su sitio el piso de
maletero.
Detección de subinfl ado
La rueda de repuesto no tiene sen-
sor. La reparación de la rueda pin-
chada se debe efectuar en la Red
PEUGEOT.
Page 132 of 224
9
i
INFORMACIÓN PRÁCTICA
130
Estacionamiento del vehículo
Inmovilice el vehículo de manera
que no moleste a la circulación:
el suelo de la zona de estaciona-
miento debe ser, si es posible, hori-
zontal, estable y no deslizante.
Eche el freno de estacionamiento,
quite el contacto y meta la primera
velocidad * de manera a bloquear
las ruedas.
Ponga un calzo en caso necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
Asegúrese imperativamente de
que los ocupantes han salido del
vehículo y que están en una zona
segura.
Nunca se meta debajo de un vehí-
culo levantado por un gato; utilice
una borriqueta.

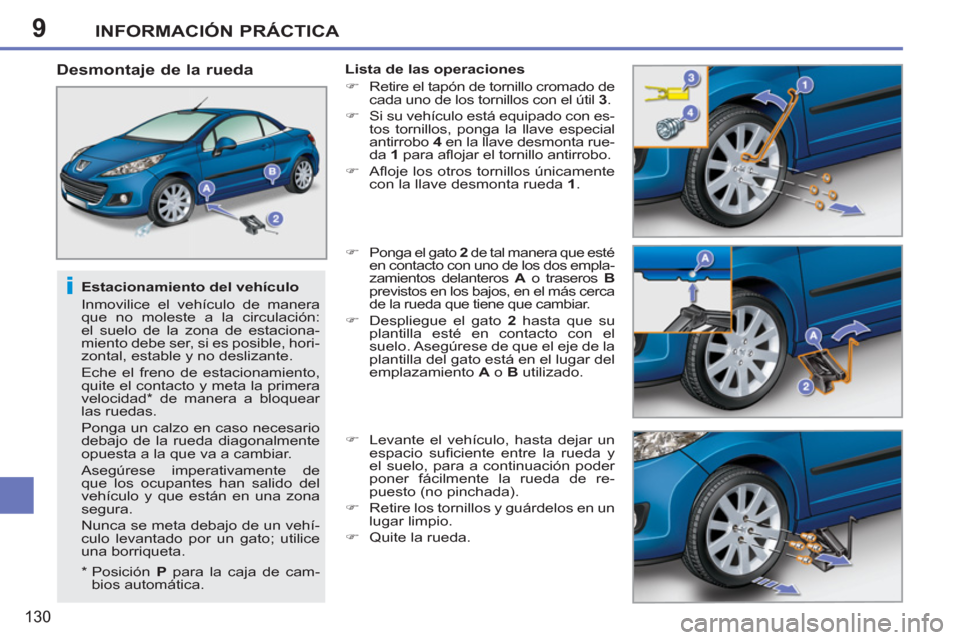

Desmontaje de la rueda
Lista de las operaciones
)
Retire el tapón de tornillo cromado de
cada uno de los tornillos con el útil 3
.
)
Si su vehículo está equipado con es-
tos tornillos, ponga la llave especial
antirrobo 4
en la llave desmonta rue-
da 1
para afl ojar el tornillo antirrobo.
)
Afl oje los otros tornillos únicamente
con la llave desmonta rueda 1
.
)
Ponga el gato 2
de tal manera que esté
en contacto con uno de los dos empla-
zamientos delanteros A
o traseros B
previstos en los bajos, en el más cerca
de la rueda que tiene que cambiar.
)
Despliegue el gato 2
hasta que su
plantilla esté en contacto con el
suelo. Asegúrese de que el eje de la
plantilla del gato está en el lugar del
emplazamiento A
o B
utilizado.
)
Levante el vehículo, hasta dejar un
espacio sufi ciente entre la rueda y
el suelo, para a continuación poder
poner fácilmente la rueda de re-
puesto (no pinchada).
)
Retire los tornillos y guárdelos en un
lugar limpio.
)
Quite la rueda.
*
Posición P
para la caja de cam-
bios automática.
Page 133 of 224
9
i
INFORMACIÓN PRÁCTICA
131
Después de un cambio de rueda
Utilizando la rueda de repuesto de
tipo "galleta":
)
no ponga ningún embellecedor,
)
no sobrepase la velocidad de
80 km/h.
Haga que le controlen rápidamente
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en la
Red PEUGEOT.
Repare la rueda pinchada y sustitú-
yala inmediatamente en el vehículo.

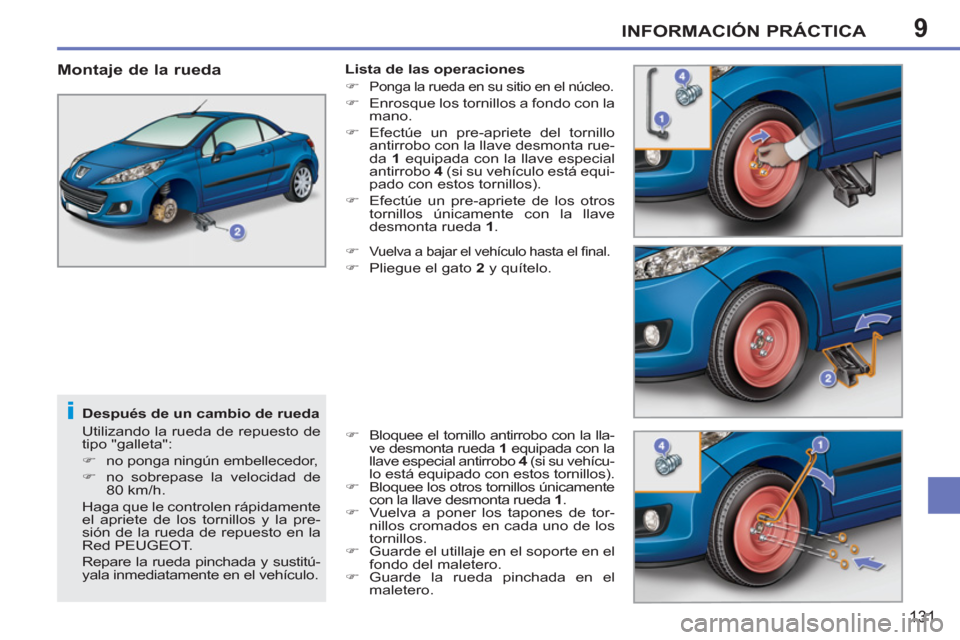

Montaje de la rueda
Lista de las operaciones
)
Ponga la rueda en su sitio en el núcleo.
)
Enrosque los tornillos a fondo con la
mano.
)
Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta rue-
da 1
equipada con la llave especial
antirrobo 4
(si su vehículo está equi-
pado con estos tornillos).
)
Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1
.
)
Vuelva a bajar el vehículo hasta el fi nal.
)
Pliegue el gato 2
y quítelo.
)
Bloquee el tornillo antirrobo con la lla-
ve desmonta rueda 1
equipada con la
llave especial antirrobo 4
(si su vehícu-
lo está equipado con estos tornillos).
)
Bloquee los otros tornillos únicamente
con la llave desmonta rueda 1
.
)
Vuelva a poner los tapones de tor-
nillos cromados en cada uno de los
tornillos.
)
Guarde el utillaje en el soporte en el
fondo del maletero.
)
Guarde la rueda pinchada en el
maletero.
Page 134 of 224
9
i
i
INFORMACIÓN PRÁCTICA
132

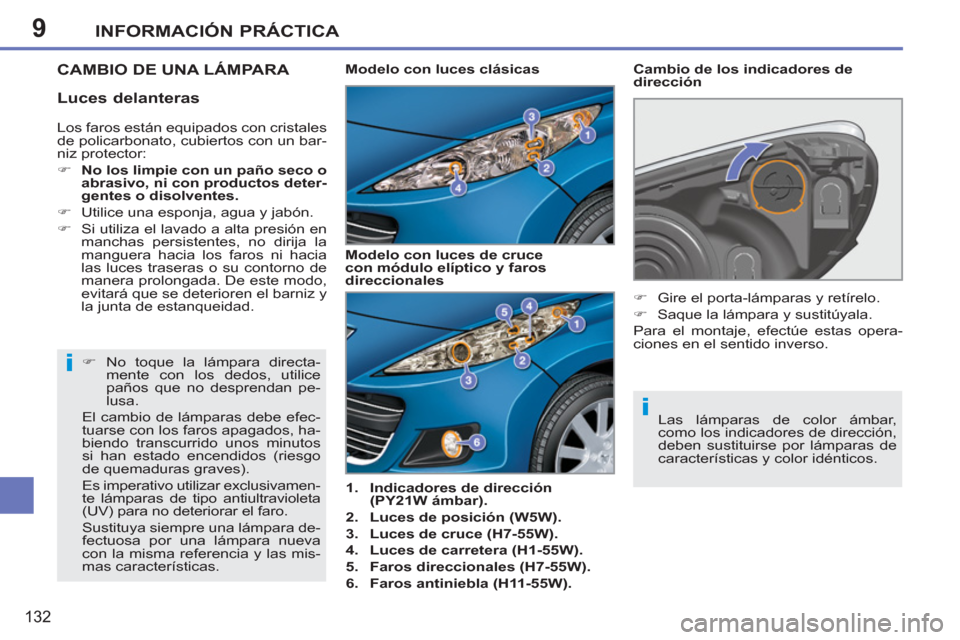

CAMBIO DE UNA LÁMPARA
1.
Indicadores de dirección
(PY21W ámbar).
2.
Luces de posición (W5W).
3.
Luces de cruce (H7-55W).
4.
Luces de carretera (H1-55W).
5.
Faros direccionales (H7-55W).
6.
Faros antiniebla (H11-55W).
Cambio de los indicadores de
dirección
)
No toque la lámpara directa-
mente con los dedos, utilice
paños que no desprendan pe-
lusa.
El cambio de lámparas debe efec-
tuarse con los faros apagados, ha-
biendo transcurrido unos minutos
si han estado encendidos (riesgo
de quemaduras graves).
Es imperativo utilizar exclusivamen-
te lámparas de tipo antiultravioleta
(UV) para no deteriorar el faro.
Sustituya siempre una lámpara de-
fectuosa por una lámpara nueva
con la misma referencia y las mis-
mas características.
Modelo con luces clásicas
Las lámparas de color ámbar,
como los indicadores de dirección,
deben sustituirse por lámparas de
características y color idénticos.
)
Gire el porta-lámparas y retírelo.
)
Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Los faros están equipados con cristales
de policarbonato, cubiertos con un bar-
niz protector:
)
No los limpie con un paño seco o
abrasivo, ni con productos deter-
gentes o disolventes.
)
Utilice una esponja, agua y jabón.
)
Si utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia los faros ni hacia
las luces traseras o su contorno de
manera prolongada. De este modo,
evitará que se deterioren el barniz y
la junta de estanqueidad. Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Luces delanteras
Page 135 of 224
9INFORMACIÓN PRÁCTICA
133
Cambio de los repetidores laterales
de intermitente integrado
Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte la Red PEUGEOT.
)
Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.
)
Mueva el destornillador para extraer
el repetidor y retírelo.
)
Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlo, consulte la Red PEUGEOT.

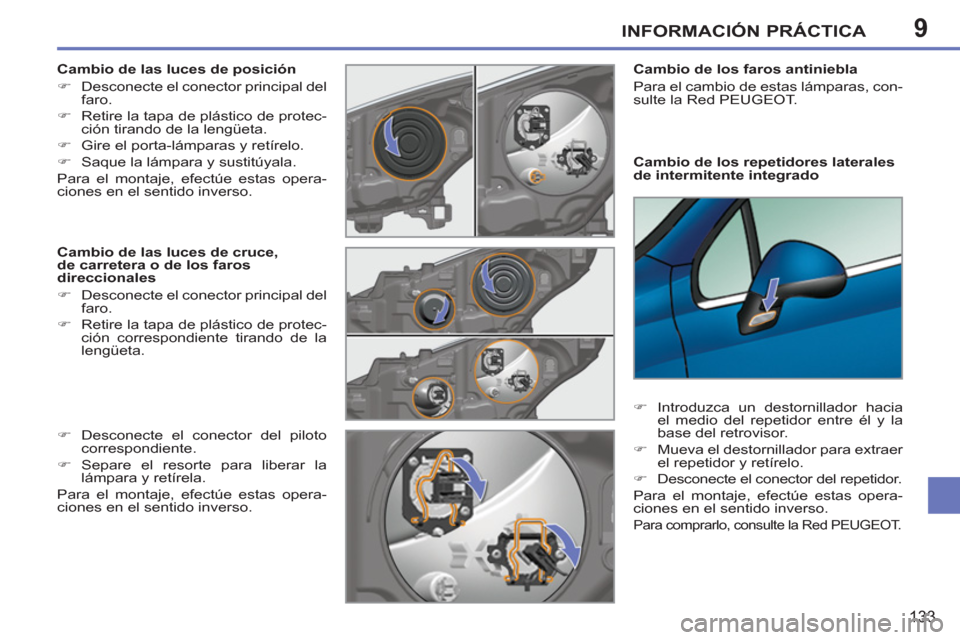

Cambio de las luces de posición
)
Desconecte el conector principal del
faro.
)
Retire la tapa de plástico de protec-
ción tirando de la lengüeta.
)
Gire el porta-lámparas y retírelo.
)
Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales
)
Desconecte el conector principal del
faro.
)
Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta.
)
Desconecte el conector del piloto
correspondiente.
)
Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Page 136 of 224
9
i
INFORMACIÓN PRÁCTICA
134

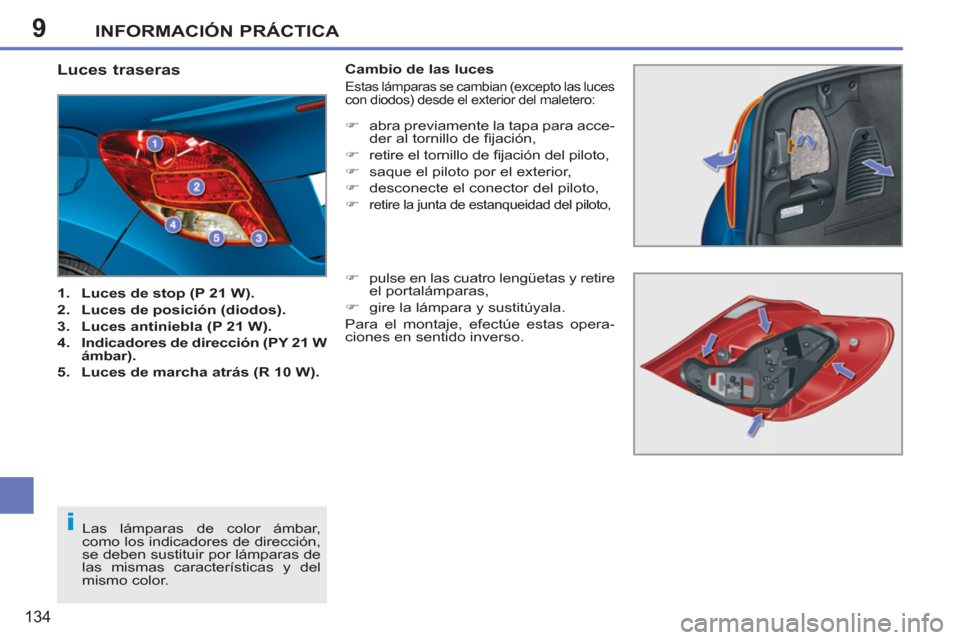

Luces traseras
1.
Luces de stop (P 21 W).
2.
Luces de posición (diodos).
3.
Luces antiniebla (P 21 W).
4.
Indicadores de dirección (PY 21 W
ámbar).
5.
Luces de marcha atrás (R 10 W).
Cambio de las luces
Estas lámparas se cambian (excepto las luces
con diodos) desde el exterior del maletero:
)
abra previamente la tapa para acce-
der al tornillo de fi jación,
)
retire el tornillo de fi jación del piloto,
)
saque el piloto por el exterior,
)
desconecte el conector del piloto,
)
retire la junta de estanqueidad del piloto,
)
pulse en las cuatro lengüetas y retire
el portalámparas,
)
gire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en sentido inverso.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
las mismas características y del
mismo color.
Page 137 of 224
9
!
INFORMACIÓN PRÁCTICA
135

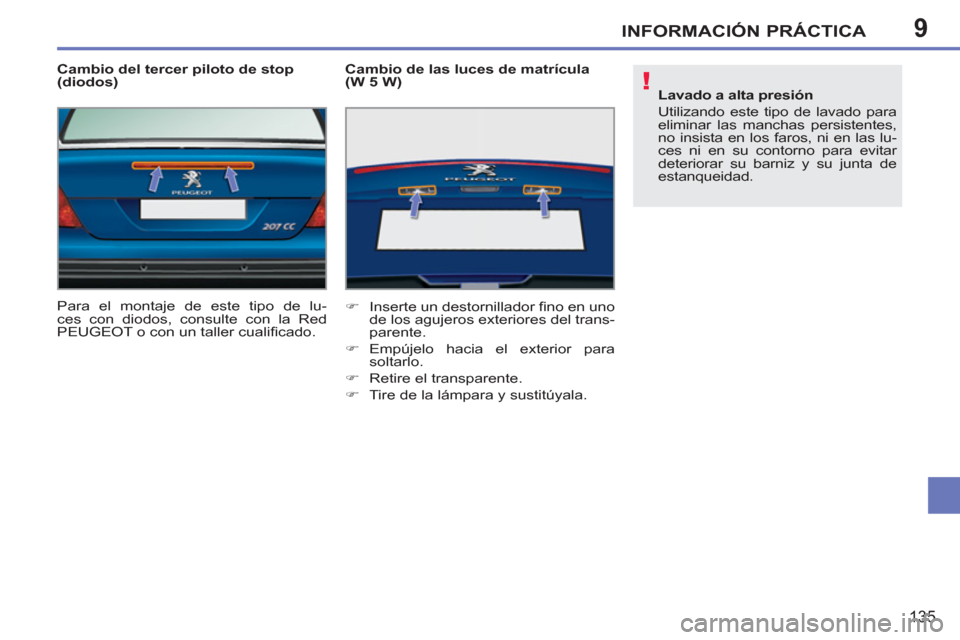

Cambio del tercer piloto de stop
(diodos)
Para el montaje de este tipo de lu-
ces con diodos, consulte con la Red
PEUGEOT o con un taller cualifi cado.
Cambio de las luces de matrícula
(W 5 W)
)
Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.
)
Empújelo hacia el exterior para
soltarlo.
)
Retire el transparente.
)
Tire de la lámpara y sustitúyala.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, ni en las lu-
ces ni en su contorno para evitar
deteriorar su barniz y su junta de
estanqueidad.
Page 138 of 224
9
!
i
INFORMACIÓN PRÁCTICA
136
PEUGEOT declina cualquier res-
ponsabilidad sobre los gastos
derivados de la reparación del ve-
hículo o los fallos de funcionamien-
to que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados ni recomendados por
PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto
de los aparatos conectados supera
10 miliamperios.
Instalación de accesorios eléc-
tricos
El circuito eléctrico del vehículo está
diseñado para funcionar con equi-
pamientos de serie u opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos en
el vehículo, consulte con la Red
PEUGEOT o con un taller cualifi -
cado.

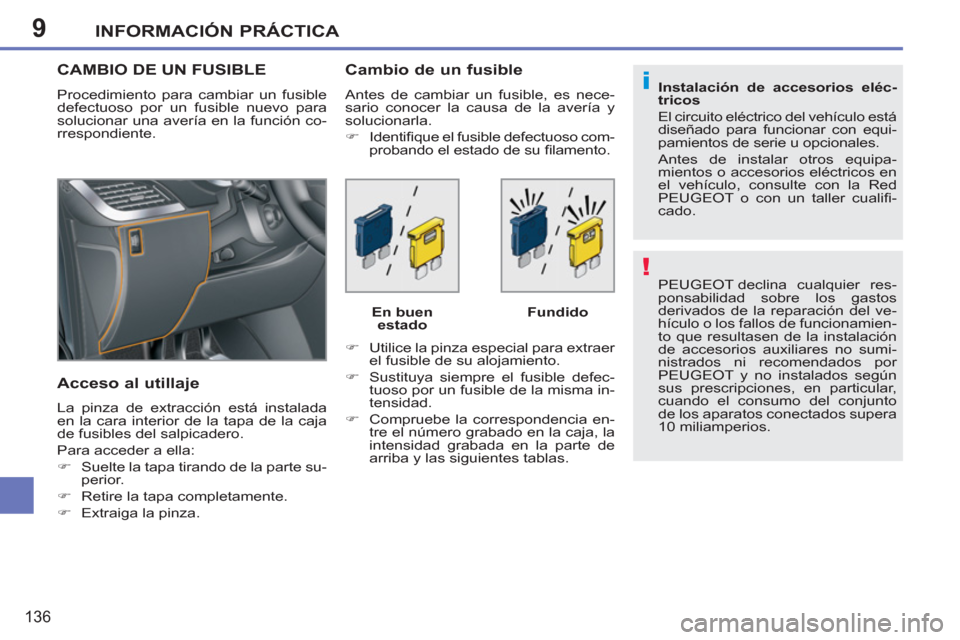

CAMBIO DE UN FUSIBLE
Procedimiento para cambiar un fusible
defectuoso por un fusible nuevo para
solucionar una avería en la función co-
rrespondiente.
Acceso al utillaje
La pinza de extracción está instalada
en la cara interior de la tapa de la caja
de fusibles del salpicadero.
Para acceder a ella:
)
Suelte la tapa tirando de la parte su-
perior.
)
Retire la tapa completamente.
)
Extraiga la pinza.
Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
solucionarla.
)
Identifi que el fusible defectuoso com-
probando el estado de su fi lamento.
)
Utilice la pinza especial para extraer
el fusible de su alojamiento.
)
Sustituya siempre el fusible defec-
tuoso por un fusible de la misma in-
tensidad.
)
Compruebe la correspondencia en-
tre el número grabado en la caja, la
intensidad grabada en la parte de
arriba y las siguientes tablas.
En buen
estado
Fundido
Page 139 of 224
9INFORMACIÓN PRÁCTICA
137
Fusibles en el salpicadero
La caja de fusibles está situada en la
parte inferior del salpicadero (lado iz-
quierdo).
Acceso a los fusibles
)
Ver apartado "Acceso al utillaje".
Tabla de los fusibles
Fusible N°
Intensidad
Funciones
G37
30 A
Alimentación caja techo escamoteable
G38
20 A
Amplifi cador Hi-Fi
G39
20 A
Asientos calefactados conductor y acompañante
G40
40 A
Alimentación caja de servicio remolque
Fusible N°
Intensidad
Funciones
F1
- No utilizado
F2
- No utilizado
F3
5 A
Calculador airbags y pretensores pirotécnicos
F4
10 A
Contactor pedal de embrague, toma diagnosis,
retrovisor interior electrocromo, aire acondicionado,
sensor ángulo volante, bomba fi ltro de partículas
(diésel)
F5
30 A
Elevalunas eléctricos traseros, techo escamoteable
F6
30 A
Elevalunas eléctricos delanteros, alimentación
retrovisores abatibles
F7
5 A
Luz de techo delantera, lectores de mapa, luz
parasol, luz de guantera
Page 140 of 224
9INFORMACIÓN PRÁCTICA
138
Fusible N°
Intensidad
Funciones
F8
20 A
Radioteléfono, pantalla multifunción, mandos en el
volante, detección de subinfl ado, caja de servicio
remolque, alarma (accesorios)
F9
30 A
Toma 12 V delantera, luz de techo delantera,
lectores de mapa, luz parasol, luz de guantera
F10
15 A
Sirena alarma, calculador alarma, faros
direccionales
F11
15 A
Toma diagnosis, contactor antirrobo corriente débil,
calculador caja de velocidades automática
F12
15 A
Sensor de luminosidad, caja de servicio remolque,
techo escamoteable
F13
5 A
Caja de servicio motor, relé ABS, contactor
bifunción freno
F14
15 A
Cuadro de a bordo, pantalla de los testigos de cinturones,
reglaje faros, aire acondicionado, autorradio, kit manos
libres, calculador ayuda al estacionamiento trasero
F15
30 A
Bloqueo y superbloqueo
F17
40 A
Desempañado de la luneta trasera y retrovisores
exteriores
SH
- Shunt PARQUE
