Page 4 of 232
2
INHALT
207cc_de_Chap00a_Sommaire_ed01-2014
■ Kombiinstrumente 20
■ Kontroll- und Warnleuchten 21
■ Anzeigen 28
■ Einstelltasten 32
■ Bildschirme ohne Autoradio 33
■ Bildschirme mit Autoradio 35
■ 16:9-Farbbildschirm WIP Nav 40
■ Bordcomputer 42
■ Belüftung 45
■ Heizung 47
■ Manuelle Klimaanlage 47
■ Beschlagfreihalten - Entfrosten der
Heckscheibe 49
■ Automatische Klimaanlage 50
■ Sitze 52
■ Lenkradverstellung 54
■ Rückspiegel 55
■ Innenausstattung 57
■ Windschott (Windstop) 62
BORDKOMFORT 45 64
■ Schlüssel mit Fernbedienung 65
■ Alarmanlage 69
■ Fensterheber 71
■ Türen 73
■ Kofferraum 76
■ Kraftstofftank 77
■ Sicherung gegen Falschtanken (Diesel) 79
ÖFFNEN/SCHLIESSEN 65 79
■ Lichtschalter 80
■ Statisches Kurvenlicht 83
■ Leuchtweitenverstellung der Scheinwerfer 83
■ Scheibenwischerschalter 84
■ Deckenleuchte 85
SICHT 80 85
■ Klassische Kindersitze 86
■ Deaktivierung des
Beifahrer-Front-Airbags 87
■ ISOFIX-Kindersitze 94
KINDERSICHERHEIT 86 96
KURZBESCHREIBUNG 4
17
BETRIEBSKONTROLLE 20 445
4
3
2
1
SPARSAME FAHRWEISE 18 19
Page 11 of 232
9
KURZBESCHREIBUNG
207cc_de_Chap00b_prise en main_ed01-2014

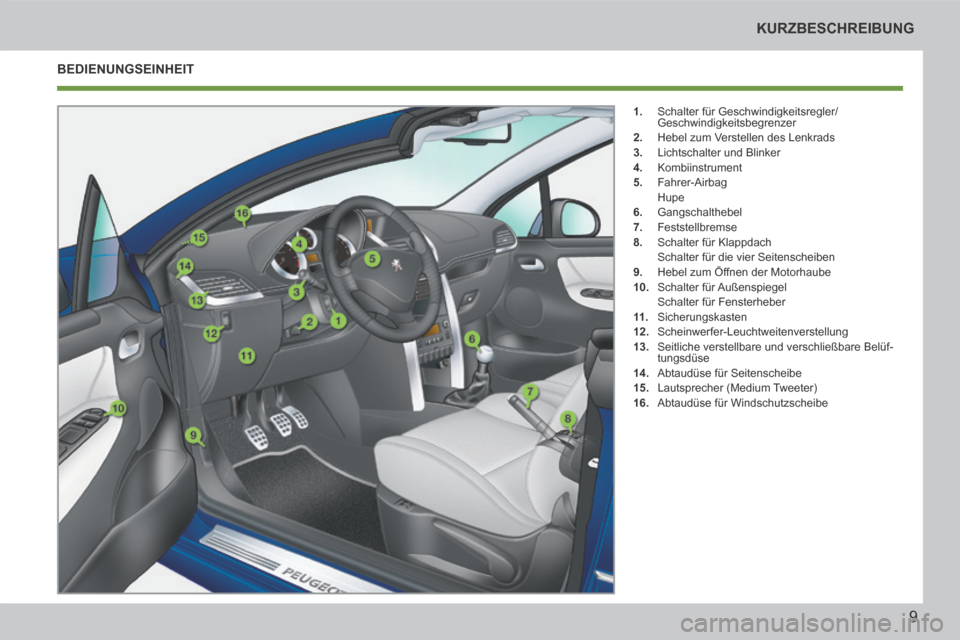

BEDIENUNGSEINHEIT
1. Schalter für Geschwindigkeitsregler/Geschwindigkeitsbegrenzer
2. Hebel zum Verstellen des Lenkrads
3. Lichtschalter und Blinker
4. Kombiinstrument
5. Fahrer-Airbag
Hupe
6. Gangschalthebel
7. Feststellbremse
8. Schalter für Klappdach
Schalter für die vier Seitenscheiben
9. Hebel zum Öffnen der Motorhaube
10. Schalter für Außenspiegel
Schalter für Fensterheber
11 . Sicherungskasten
12. Scheinwerfer-Leuchtweitenverstellung
13. Seitliche verstellbare und verschließbare Belüf- tungsdüse
14. Abtaudüse für Seitenscheibe
15. Lautsprecher (Medium Tweeter)
16. Abtaudüse für Windschutzscheibe
Page 18 of 232
!
16
KURZBESCHREIBUNG
207cc_de_Chap00b_prise en main_ed01-2014

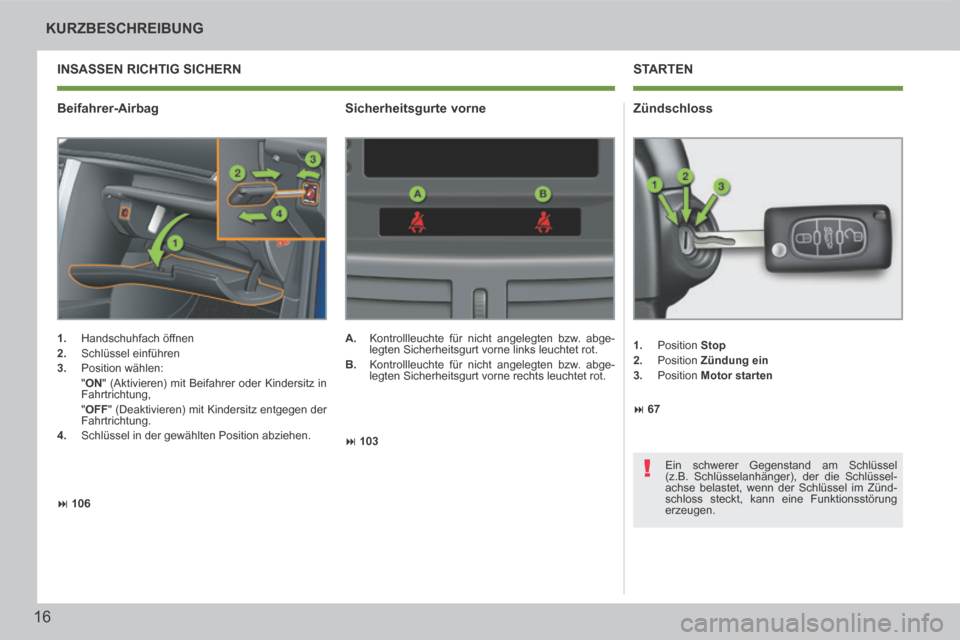

Beifahrer-Airbag Zündschloss
1. Handschuhfach öffnen
2. Schlüssel einführen
3. Position wählen:
" ON " (Aktivieren) mit Beifahrer oder Kindersitz in
Fahrtrichtung,
" OFF " (Deaktivieren) mit Kindersitz entgegen der
Fahrtrichtung.
4. Schlüssel in der gewählten Position abziehen. 1. Position Stop
2. Position Zündung ein
3. Position Motor starten
A. Kontrollleuchte für nicht angelegten bzw. abge-
legten Sicherheitsgurt vorne links leuchtet rot.
B. Kontrollleuchte für nicht angelegten bzw. abge- legten Sicherheitsgurt vorne rechts leuchtet rot.
Sicherheitsgurte vorne
Ein schwerer Gegenstand am Schlüssel
(z.B. Schlüsselanhänger), der die Schlüssel-
achse belastet, wenn der Schlüssel im Zünd-
schloss steckt, kann eine Funktionsstörung
erzeugen.
INSASSEN RICHTIG SICHERN STARTEN
106 103
67
Page 25 of 232
1BETRIEBSKONTROLLE
23
207cc_de_Chap01_Controle de marche_ed01-2014

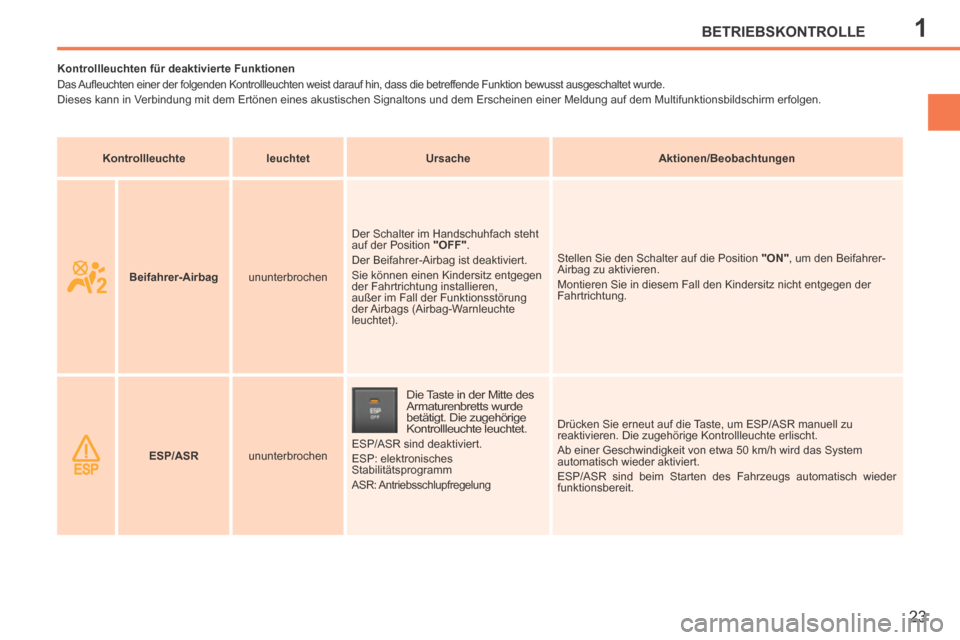

Kontrollleuchten für deaktivierte Funktionen
Das Aufl euchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Ersche\
inen einer Meldung auf dem Multifunktionsbildschirm erfolgen. Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen
Beifahrer-Airbag ununterbrochen Der Schalter im Handschuhfach steht
auf der Position
"OFF" .
Der Beifahrer-Airbag ist deaktiviert.
Sie können einen Kindersitz entgegen
der Fahrtrichtung installieren,
außer im Fall der Funktionsstörung
der Airbags (Airbag-Warnleuchte
leuchtet). Stellen Sie den Schalter auf die Position
"ON" , um den Beifahrer-
Airbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht entgegen der
Fahrtrichtung.
ESP/ASR ununterbrochen
Die Taste in der Mitte des
Armaturenbretts wurde
betätigt. Die zugehörige
Kontrollleuchte leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie erneut auf die Taste, um ESP/ASR manuell zu
reaktivieren. Die zugehörige Kontrollleuchte erlischt.
Ab einer Geschwindigkeit von etwa 50 km/h wird das System
automatisch wieder aktiviert.
ESP/ASR sind beim Starten des Fahrzeugs automatisch wieder
funktionsbereit.
Page 29 of 232
1BETRIEBSKONTROLLE
27
207cc_de_Chap01_Controle de marche_ed01-2014

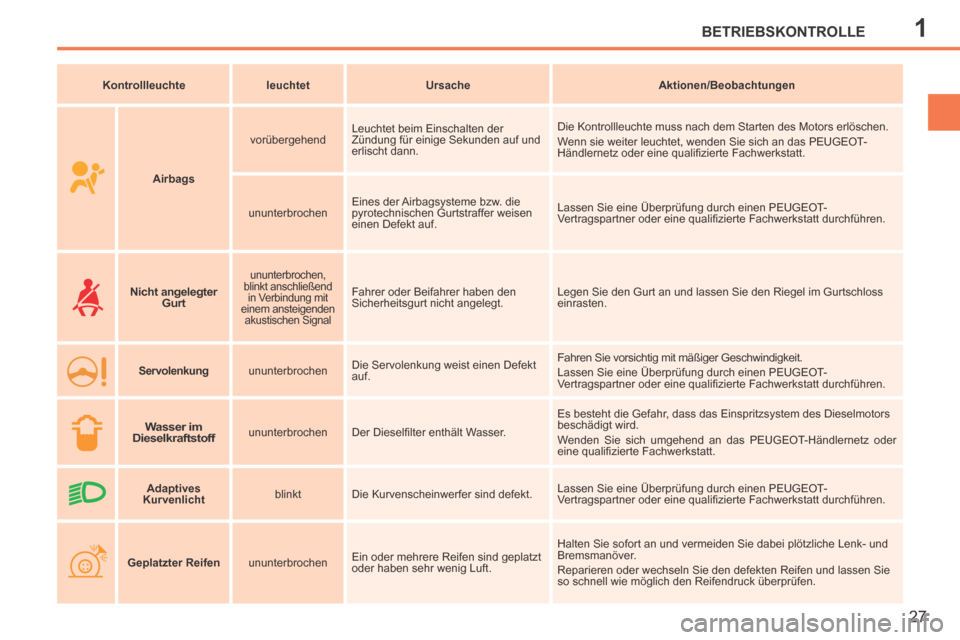

Kontrollleuchte leuchtet Ursache Aktionen/Beobachtungen
Airbags vorübergehend
Leuchtet beim Einschalten der
Zündung für einige Sekunden auf und
erlischt dann. Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifi zierte Fachwerkstatt.
ununterbrochen Eines der Airbagsysteme bzw. die
pyrotechnischen Gurtstraffer weisen
einen Defekt auf. Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Fachwerkstatt durchführen.
Nicht angelegter
Gurt
ununterbrochen,
blinkt anschließend in Verbindung mit
einem ansteigenden akustischen Signal
Fahrer oder Beifahrer haben den
Sicherheitsgurt nicht angelegt. Legen Sie den Gurt an und lassen Sie den Riegel im Gurtschloss
einrasten.
Servolenkung
ununterbrochen Die Servolenkung weist einen Defekt
auf. Fahren Sie vorsichtig mit mäßiger Geschwindigkeit. Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Fachwerkstatt durchführen.
Wasser im
Dieselkraftstoff ununterbrochen Der Dieselfi lter enthält Wasser. Es besteht die Gefahr, dass das Einspritzsystem des Dieselmotors
beschädigt wird.
Wenden Sie sich umgehend an das PEUGEOT-Händlernetz oder
eine qualifi zierte Fachwerkstatt.
Adaptives
Kurvenlicht blinkt
Die Kurvenscheinwerfer sind defekt. Lassen Sie eine Überprüfung durch einen PEUGEOT-
Vertragspartner oder eine qualifi zierte Fachwerkstatt durchführen.
Geplatzter Reifen
ununterbrochen Ein oder mehrere Reifen sind geplatzt
oder haben sehr wenig Luft. Halten Sie sofort an und vermeiden Sie dabei plötzliche Lenk- und
Bremsmanöver.
Reparieren oder wechseln Sie den defekten Reifen und lassen Sie
so schnell wie möglich den Reifendruck überprüfen.

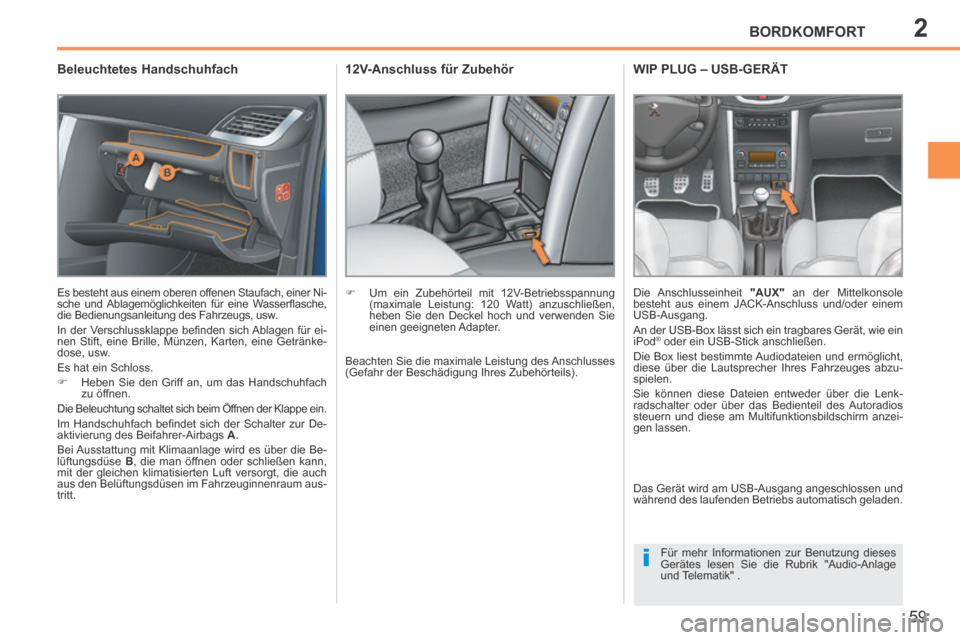

Page 61 of 232
2
i
BORDKOMFORT
59
207cc_de_Chap02_Confort_ed01-2014
Beleuchtetes Handschuhfach
Es besteht aus einem oberen offenen Staufach, einer Ni-
sche und Ablagemöglichkeiten für eine Wasserfl asche,
die Bedienungsanleitung des Fahrzeugs, usw.
In der Verschlussklappe befi nden sich Ablagen für ei-
nen Stift, eine Brille, Münzen, Karten, eine Getränke-
dose, usw.
Es hat ein Schloss.
Heben Sie den Griff an, um das Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öffnen der Klappe ein.
Im Handschuhfach befi ndet sich der Schalter zur De-
aktivierung des Beifahrer-Airbags A .
Bei Ausstattung mit Klimaanlage wird es über die Be-
lüftungsdüse B , die man öffnen oder schließen kann,
mit der gleichen klimatisierten Luft versorgt, die auch
aus den Belüftungsdüsen im Fahrzeuginnenraum aus-
tritt.
12V-Anschluss für Zubehör
Um ein Zubehörteil mit 12V-Betriebsspannung (maximale Leistung: 120 Watt) anzuschließen,
heben Sie den Deckel hoch und verwenden Sie
einen geeigneten Adapter.
WIP PLUG – USB-GERÄT
Die Anschlusseinheit "AUX" an der Mittelkonsole
besteht aus einem JACK-Anschluss und/oder einem
USB-Ausgang.
An der USB-Box lässt sich ein tragbares Gerät, wie ein
iPod
® oder ein USB-Stick anschließen.
Die Box liest bestimmte Audiodateien und ermöglicht,
diese über die Lautsprecher Ihres Fahrzeuges abzu-
spielen.
Sie können diese Dateien entweder über die Lenk-
radschalter oder über das Bedienteil des Autoradios
steuern und diese am Multifunktionsbildschirm anzei-
gen lassen.
Das Gerät wird am USB-Ausgang angeschlossen und
während des laufenden Betriebs automatisch geladen.
Für mehr Informationen zur Benutzung dieses
Gerätes lesen Sie die Rubrik "Audio-Anlage
und Telematik" .
Beachten Sie die maximale Leistung des Anschlusses
(Gefahr der Beschädigung Ihres Zubehörteils).

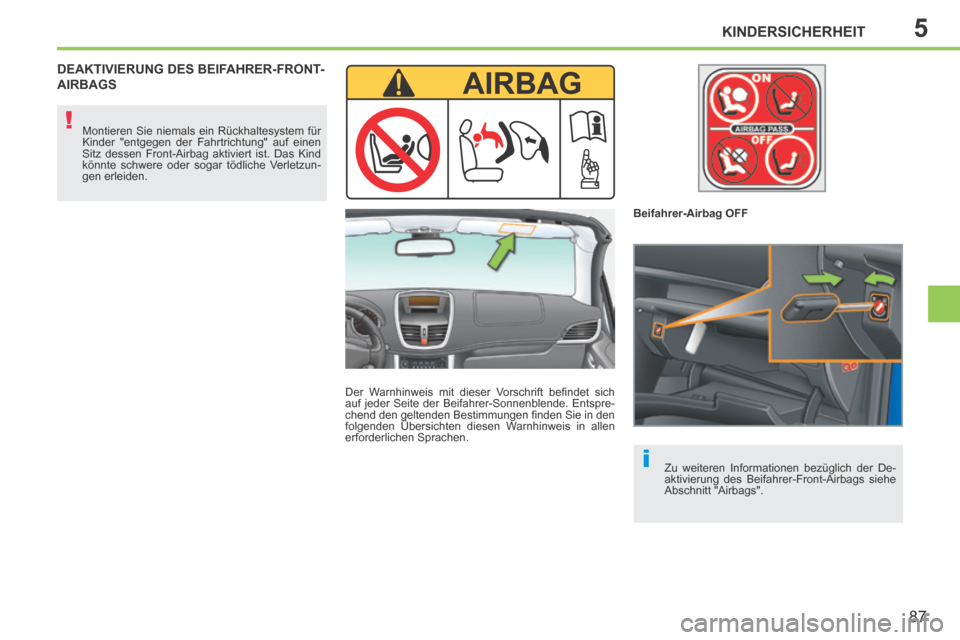

Page 89 of 232
5
i
!
KINDERSICHERHEIT
87
207cc_de_Chap05_Securite enfants_ed01-2014
DEAKTIVIERUNG DES BEIFAHRER-FRONT-AIRBAGS
Der Warnhinweis mit dieser Vorschrift befi ndet sich
auf jeder Seite der Beifahrer-Sonnenblende. Entspre-
chend den geltenden Bestimmungen fi nden Sie in den
folgenden Übersichten diesen Warnhinweis in allen
erforderlichen Sprachen.
Montieren Sie niemals ein Rückhaltesystem für
Kinder "entgegen der Fahrtrichtung" auf einen
Sitz dessen Front-Airbag aktiviert ist. Das Kind
könnte schwere oder sogar tödliche Verletzun-
gen erleiden.
Beifahrer-Airbag OFF
Zu weiteren Informationen bezüglich der De-
aktivierung des Beifahrer-Front-Airbags siehe
Abschnitt "Airbags".

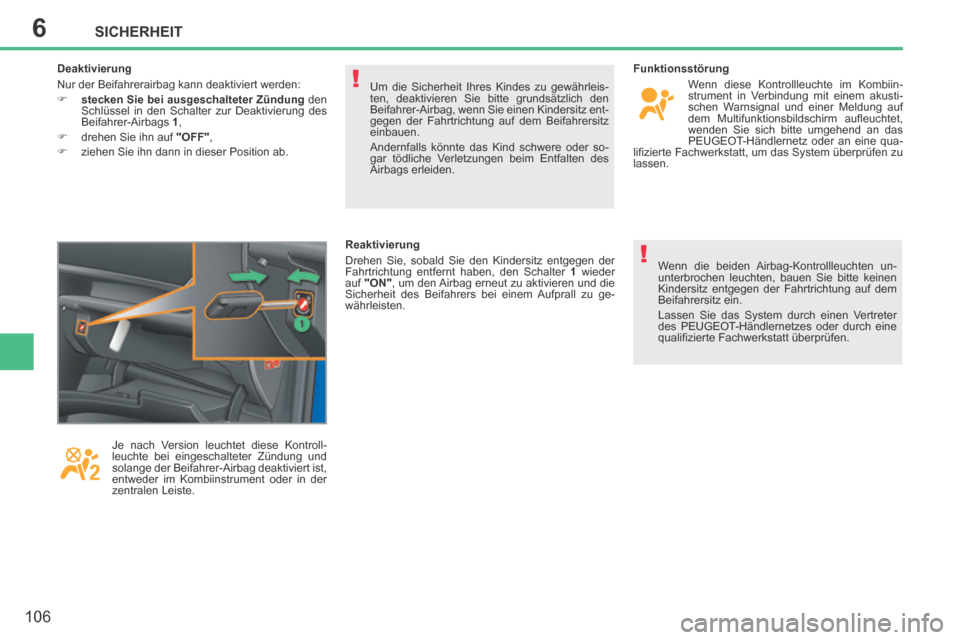

Page 108 of 232
6
!
!
SICHERHEIT
106
207cc_de_Chap06_Securite_ed01-2014
Um die Sicherheit Ihres Kindes zu gewährleis-
ten, deaktivieren Sie bitte grundsätzlich den
Beifahrer-Airbag, wenn Sie einen Kindersitz ent-
gegen der Fahrtrichtung auf dem Beifahrersitz
einbauen.
Andernfalls könnte das Kind schwere oder so-
gar tödliche Verletzungen beim Entfalten des
Airbags erleiden. Wenn die beiden Airbag-Kontrollleuchten un-
unterbrochen leuchten, bauen Sie bitte keinen
Kindersitz entgegen der Fahrtrichtung auf dem
Beifahrersitz ein.
Lassen Sie das System durch einen Vertreter
des PEUGEOT-Händlernetzes oder durch eine
qualifi zierte Fachwerkstatt überprüfen.
Deaktivierung
Nur der Beifahrerairbag kann deaktiviert werden:
stecken Sie bei ausgeschalteter Zündung
den
Schlüssel in den Schalter zur Deaktivierung des
Beifahrer-Airbags 1 ,
drehen Sie ihn auf "OFF" ,
ziehen Sie ihn dann in dieser Position ab.
Je nach Version leuchtet diese Kontroll-
leuchte bei eingeschalteter Zündung und
solange der Beifahrer-Airbag deaktiviert ist,
entweder im Kombiinstrument oder in der
zentralen Leiste. Reaktivierung
Drehen Sie, sobald Sie den Kindersitz entgegen der
Fahrtrichtung entfernt haben, den Schalter
1 wieder
auf "ON" , um den Airbag erneut zu aktivieren und die
Sicherheit des Beifahrers bei einem Aufprall zu ge-
währleisten. Funktionsstörung
Wenn diese Kontrollleuchte im Kombiin-
strument in Verbindung mit einem akusti-
schen Warnsignal und einer Meldung auf
dem Multifunktionsbildschirm aufl euchtet,
wenden Sie sich bitte umgehend an das
PEUGEOT-Händlernetz oder an eine qua-
lifi zierte Fachwerkstatt, um das System überprüfen zu
lassen.
Page 110 of 232
6
!
SICHERHEIT
108
207cc_de_Chap06_Securite_ed01-2014

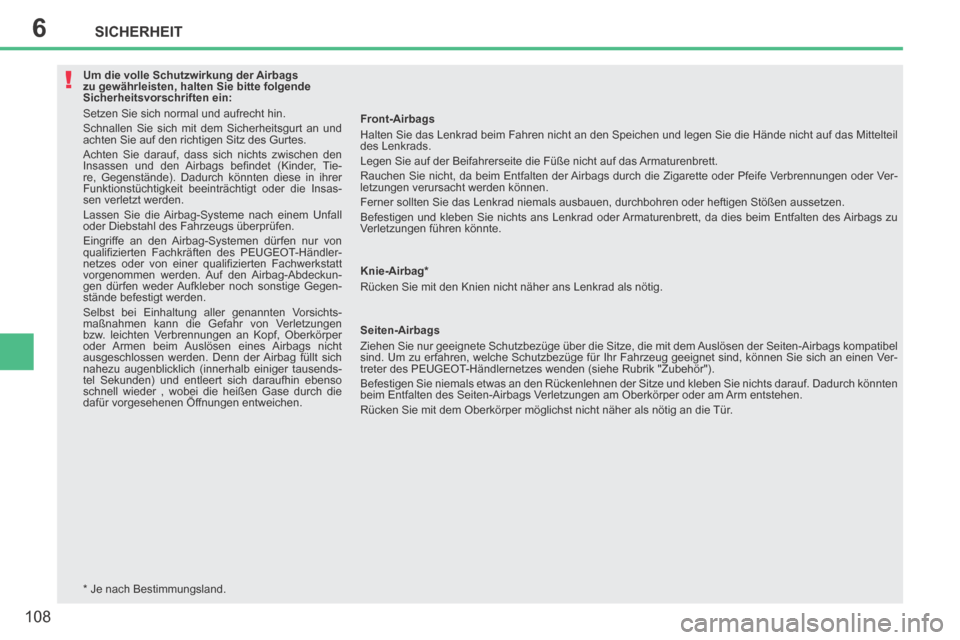

Um die volle Schutzwirkung der Airbags
zu gewährleisten, halten Sie bitte folgende
Sicherheitsvorschriften ein:
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt an und
achten Sie auf den richtigen Sitz des Gurtes.
Achten Sie darauf, dass sich nichts zwischen den
Insassen und den Airbags befi ndet (Kinder, Tie-
re, Gegenstände). Dadurch könnten diese in ihrer
Funktionstüchtigkeit beeinträchtigt oder die Insas-
sen verletzt werden.
Lassen Sie die Airbag-Systeme nach einem Unfall
oder Diebstahl des Fahrzeugs überprüfen.
Eingriffe an den Airbag-Systemen dürfen nur von
qualifi zierten Fachkräften des PEUGEOT-Händler-
netzes oder von einer qualifi zierten Fachwerkstatt
vorgenommen werden. Auf den Airbag-Abdeckun-
gen dürfen weder Aufkleber noch sonstige Gegen-
stände befestigt werden.
Selbst bei Einhaltung aller genannten Vorsichts-
maßnahmen kann die Gefahr von Verletzungen
bzw. leichten Verbrennungen an Kopf, Oberkörper
oder Armen beim Auslösen eines Airbags nicht
ausgeschlossen werden. Denn der Airbag füllt sich
nahezu augenblicklich (innerhalb einiger tausends-
tel Sekunden) und entleert sich daraufhin ebenso
schnell wieder , wobei die heißen Gase durch die
dafür vorgesehenen Öffnungen entweichen.
* Je nach Bestimmungsland . Front-Airbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die Hände nicht auf das Mittelteil
des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett.
Rauchen Sie nicht, da beim Entfalten der Airbags durch die Zigarette oder Pfeife Verbrennungen oder Ver-
letzungen verursacht werden können.
Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftig\
en Stößen aussetzen.
Befestigen und kleben Sie nichts ans Lenkrad oder Armaturenbrett, da dies beim Entfalten des Airbags zu
Verletzungen führen könnte.
Knie-Airbag *
Rücken Sie mit den Knien nicht näher ans Lenkrad als nötig.
Seiten-Airbags
Ziehen Sie nur geeignete Schutzbezüge über die Sitze, die mit dem Auslösen der Seiten-Airbags kompatibel
sind. Um zu erfahren, welche Schutzbezüge für Ihr Fahrzeug geeignet sind, können Sie sich an einen Ver-
treter des PEUGEOT-Händlernetzes wenden (siehe Rubrik "Zubehör").
Befestigen Sie niemals etwas an den Rückenlehnen der Sitze und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seiten-Airbags Verletzungen am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper möglichst nicht näher als nö\
tig an die Tür.
Page 155 of 232
9
i
!
i
PRAKTISCHE TIPPS
153
207cc_de_Chap09_Info pratiques_ed01-2014

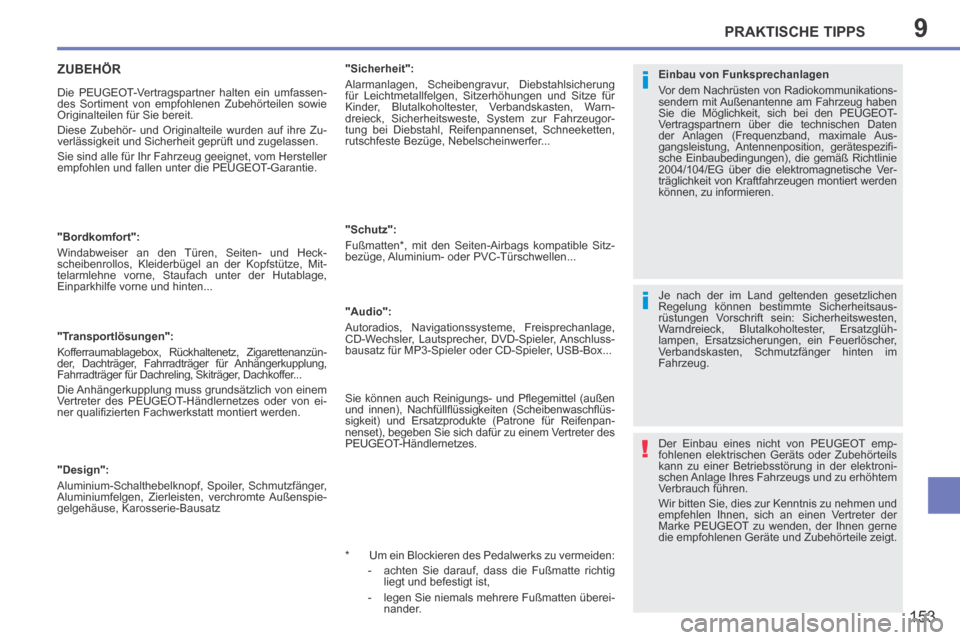

ZUBEHÖR
Die PEUGEOT-Vertragspartner halten ein umfassen-
des Sortiment von empfohlenen Zubehörteilen sowie
Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zu-
verlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller
empfohlen und fallen unter die PEUGEOT-Garantie. Je nach der im Land geltenden gesetzlichen
Regelung können bestimmte Sicherheitsaus-
rüstungen Vorschrift sein: Sicherheitswesten,
Warndreieck, Blutalkoholtester, Ersatzglüh-
lampen, Ersatzsicherungen, ein Feuerlöscher,
Verbandskasten, Schmutzfänger hinten im
Fahrzeug.
Der Einbau eines nicht von PEUGEOT emp-
fohlenen elektrischen Geräts oder Zubehörteils
kann zu einer Betriebsstörung in der elektroni-
schen Anlage Ihres Fahrzeugs und zu erhöhtem
Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis zu nehmen und
empfehlen Ihnen, sich an einen Vertreter der
Marke PEUGEOT zu wenden, der Ihnen gerne
die empfohlenen Geräte und Zubehörteile zeigt.
"Bordkomfort":
Windabweiser an den Türen, Seiten- und Heck-
scheibenrollos, Kleiderbügel an der Kopfstütze, Mit-
telarmlehne vorne, Staufach unter der Hutablage,
Einparkhilfe vorne und hinten...
Einbau von Funksprechanlagen
Vor dem Nachrüsten von Radiokommunikations-
sendern mit Außenantenne am Fahrzeug haben
Sie die Möglichkeit, sich bei den PEUGEOT-
Vertragspartnern über die technischen Daten
der Anlagen (Frequenzband, maximale Aus-
gangsleistung, Antennenposition, gerätespezifi -
sche Einbaubedingungen), die gemäß Richtlinie
2004/104/EG über die elektromagnetische Ver-
träglichkeit von Kraftfahrzeugen montiert werden
können, zu informieren.
"Transportlösungen":
Kofferraumablagebox, Rückhaltenetz, Zigarettenanzün-
der, Dachträger, Fahrradträger für Anhängerkupplung,
Fahrradträger für Dachreling, Skiträger, Dachkoffer...
Die Anhängerkupplung muss grundsätzlich von einem
Vertreter des PEUGEOT-Händlernetzes oder von ei-
ner qualifi zierten Fachwerkstatt montiert werden.
"Design":
Aluminium-Schalthebelknopf, Spoiler, Schmutzfänger,
Aluminiumfelgen, Zierleisten, verchromte Außenspie-
gelgehäuse, Karosserie-Bausatz * Um ein Blockieren des Pedalwerks zu vermeiden: - achten Sie darauf, dass die Fußmatte richtig liegt und befestigt ist,
- legen Sie niemals mehrere Fußmatten überei- nander.
"Sicherheit":
Alarmanlagen, Scheibengravur, Diebstahlsicherung
für Leichtmetallfelgen, Sitzerhöhungen und Sitze für
Kinder, Blutalkoholtester, Verbandskasten, Warn-
dreieck, Sicherheitsweste, System zur Fahrzeugor-
tung bei Diebstahl, Reifenpannenset, Schneeketten,
rutschfeste Bezüge, Nebelscheinwerfer...
"Schutz":
Fußmatten * , mit den Seiten-Airbags kompatible Sitz-
bezüge, Aluminium- oder PVC-Türschwellen...
"Audio":
Autoradios, Navigationssysteme, Freisprechanlage,
CD-Wechsler, Lautsprecher, DVD-Spieler, Anschluss-
bausatz für MP3-Spieler oder CD-Spieler, USB-Box...
Sie können auch Reinigungs- und Pfl egemittel (außen
und innen), Nachfüllfl üssigkeiten (Scheibenwaschfl üs-
sigkeit) und Ersatzprodukte (Patrone für Reifenpan-
nenset), begeben Sie sich dafür zu einem Vertreter des
PEUGEOT-Händlernetzes.
