PEUGEOT 208 2021 Bruksanvisningar (in Swedish)

169

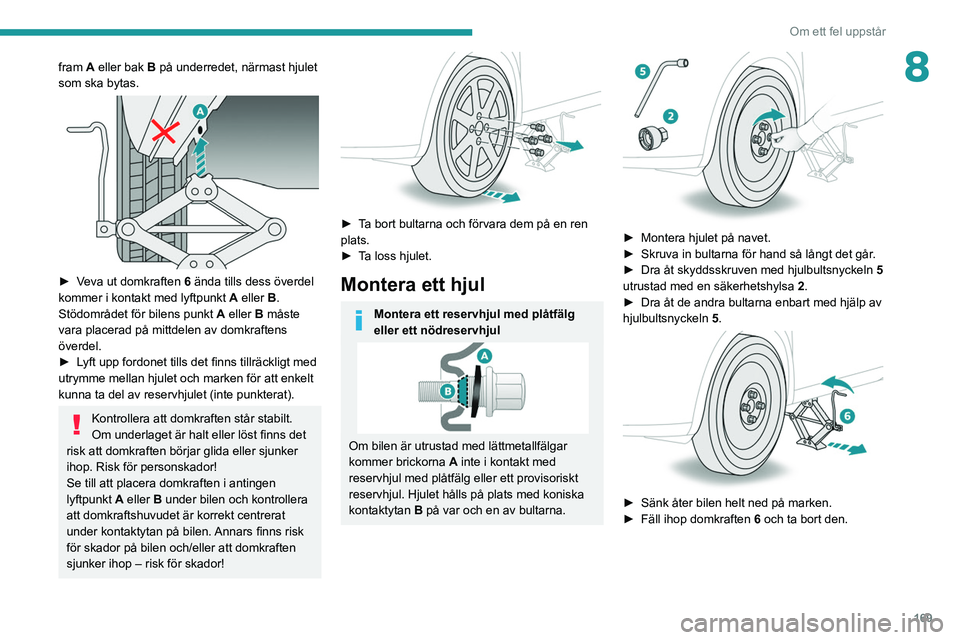

Om ett fel uppstår
8fram A eller bak B på underredet, närmast hjulet
som ska bytas.


► Veva ut domkraften 6 ända tills dess överdel
kommer i kontakt med lyftpunkt A eller B.
Stödområdet för bilens punkt A eller B måste
vara placerad på mittdelen av domkraftens
överdel.
►

L
yft upp fordonet tills det finns tillräckligt med
utrymme mellan hjulet och marken för att enkelt
kunna ta del av reservhjulet (inte punkterat).
Kontrollera att domkraften står stabilt.
Om underlaget är halt eller löst finns det
risk att domkraften börjar glida eller sjunker
ihop. Risk för personskador!
Se till att placera domkraften i antingen
lyftpunkt A eller B under bilen och kontrollera
att domkraftshuvudet är korrekt centrerat
under kontaktytan på bilen. Annars finns risk
för skador på bilen och/eller att domkraften
sjunker ihop – risk för skador!


► Ta bort bultarna och förvara dem på en ren
plats.
►

T
a loss hjulet.
Montera ett hjul
Montera ett reservhjul med plåtfälg
eller ett nödreservhjul
Om bilen är utrustad med lättmetallfälgar
kommer brickorna A inte i kontakt med
reservhjul med plåtfälg eller ett provisoriskt
reservhjul. Hjulet hålls på plats med koniska
kontaktytan B på var och en av bultarna.


► Montera hjulet på navet.
► Skruva in bultarna för hand så långt det går .
►

Dra åt skyddsskruven med hjulbultsnyckeln

5

utrustad med en säkerhetshylsa

2
.
►

Dra åt de andra bultarna enbart med hjälp av
hjulbultsnyckeln


5
.


► Sänk åter bilen helt ned på marken.
► Fäll ihop domkraften 6 och ta bort den.

170
Om ett fel uppstår
Ljusemitterande dioder
(LED) strålkastare och
lampor
De typer av strålkastare/lampor som påverkas
är, beroende på version:
– Strålkastare med ”LED”-teknik.
– Strålkastare med Full LED-teknik.
– Kompenserande varselljus för dagtid.
– Sidoblinkers.
– Sidolampor.
– 3D-bakljus.
– Tredje bromsljuset.
– Nummerplåtsbelysning.
Byte av denna typ av glödlampa
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Rör inte vid LED- eller Full LED-strålkastare.
Risk för elstötar!

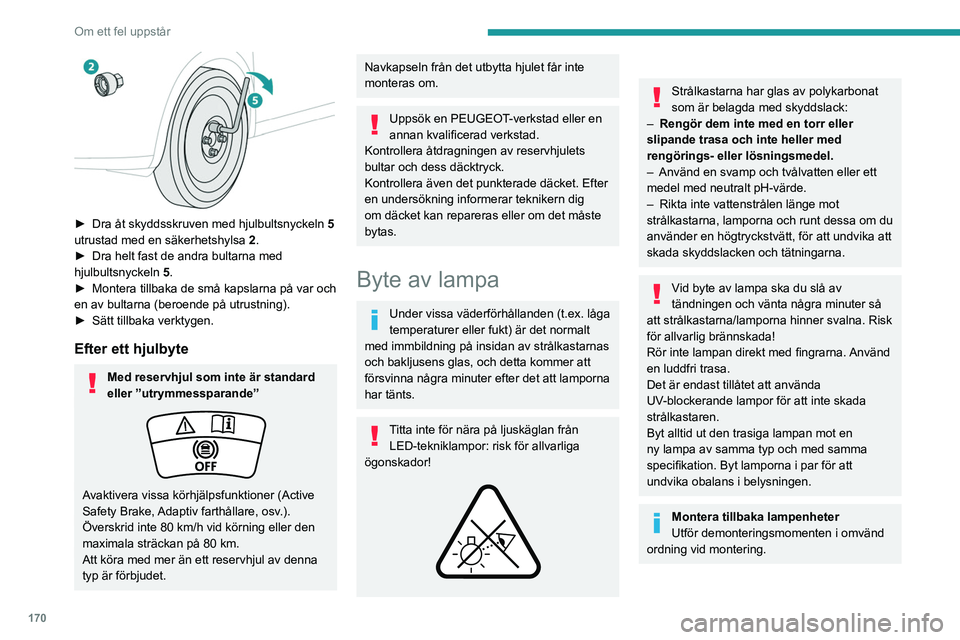

► Dra åt skyddsskruven med hjulbultsnyckeln 5
utrustad med en säkerhetshylsa 2 .
►

Dra helt fast de andra bultarna med
hjulbultsnyckeln 5

.
►

Montera tillbaka de små kapslarna på var och
en av bultarna (beroende på utrustning).
►


Sätt tillbaka verktygen.
Efter ett hjulbyte
Med reservhjul som inte är standard
eller ”utrymmessparande”
Avaktivera vissa körhjälpsfunktioner (Active
Safety Brake, Adaptiv farthållare, osv.).
Överskrid inte 80 km/h vid körning eller den
maximala sträckan på 80 km.
Att köra med mer än ett reservhjul av denna
typ är förbjudet.
Navkapseln från det utbytta hjulet får inte
monteras om.
Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Kontrollera åtdragningen av reservhjulets
bultar och dess däcktryck.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Titta inte för nära på ljuskäglan från LED-tekniklampor: risk för allvarliga
ögonskador!


Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
–

Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
–


Använd en svamp och tvålvatten eller ett
medel med neutralt pH-värde.
–


Rikta inte vattenstrålen länge mot
strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Montera tillbaka lampenheter
Utför demonteringsmomenten i omvänd
ordning vid montering.

171
Om ett fel uppstår

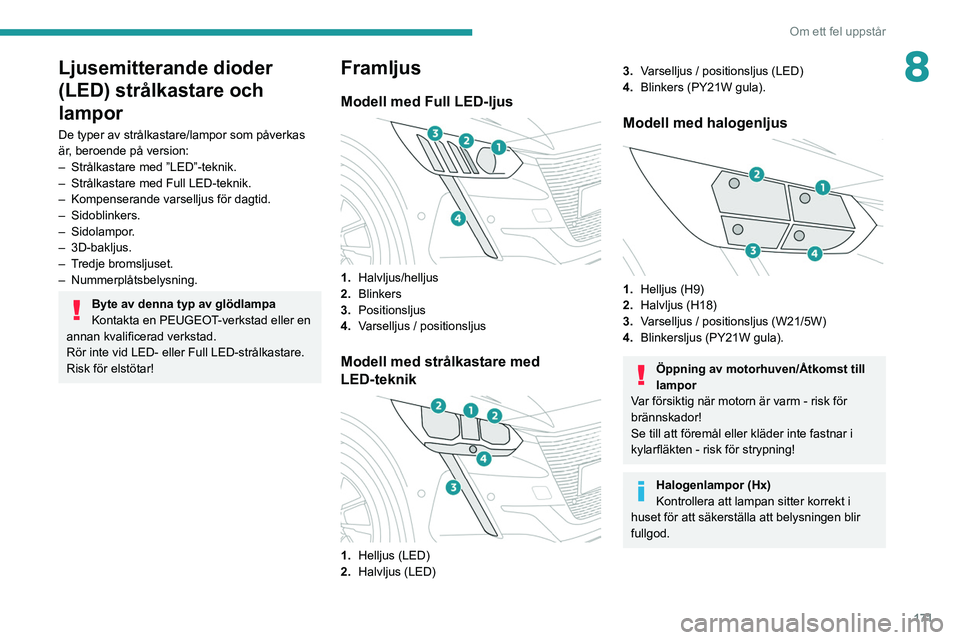

8Ljusemitterande dioder
(LED) strålkastare och
lampor
De typer av strålkastare/lampor som påverkas
är, beroende på version:
–
Strålkastare med ”LED”-teknik.
–


Strålkastare med Full LED-teknik.
–


Kompenserande varselljus för dagtid.
–

Sidoblinkers.
–
Sidolampor.
–
3D-bakljus.
–

T
redje bromsljuset.
–
Nummerplåtsbelysning.
Byte av denna typ av glödlampa
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Rör inte vid LED- eller Full LED-strålkastare.
Risk för elstötar!
Framljus
Modell med Full LED-ljus

1. Halvljus/helljus
2. Blinkers
3. Positionsljus
4. Varselljus / positionsljus
Modell med strålkastare med
LED-teknik


1.Helljus (LED)
2. Halvljus (LED)
3.Varselljus / positionsljus (LED)
4. Blinkers (PY21W gula).
Modell med halogenljus

1.Helljus (H9)
2. Halvljus (H18)
3. Varselljus / positionsljus (W21/5W)
4. Blinkersljus (PY21W gula).
Öppning av motorhuven/Åtkomst till
lampor
Var försiktig när motorn är varm - risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
kylarfläkten - risk för strypning!
Halogenlampor (Hx)
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.

172
Om ett fel uppstår
Modell med halogenljus

1.Bromsljus / positionsljus (P21/5W LL)
2. Blinkersljus (PY21W gula).
3. Backljus (W16W)
Bromsljus / positionsljus / backljus och
blinkers
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.
Gulfärgade lampor, som blinkers, måste
bytas mot lampor med identisk färg och
specifikationer.
Dessa lampor byts inifrån bagageutrymmet.
► Öppna bakluckan.

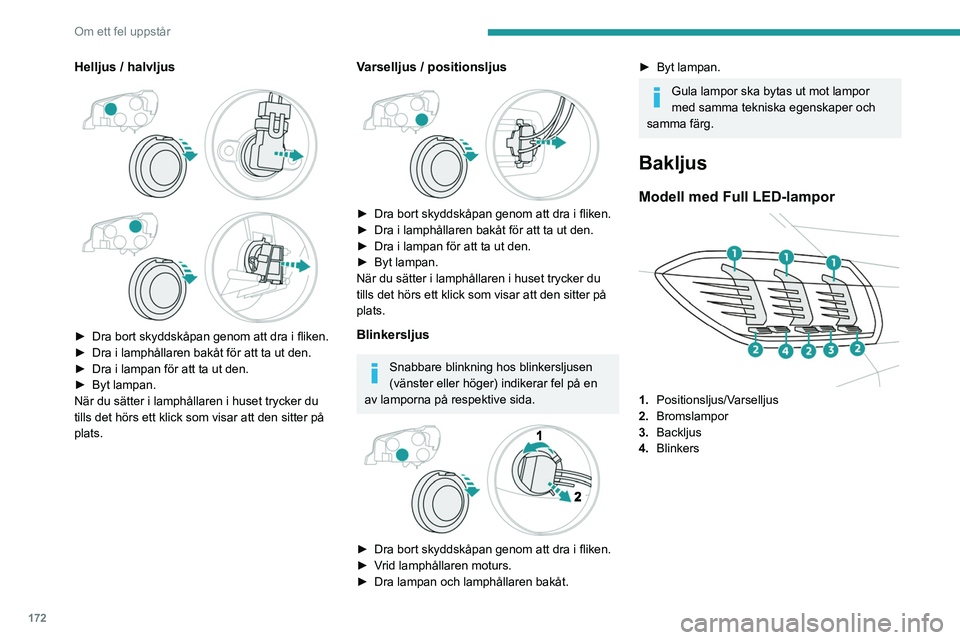

Helljus / halvljus




► Dra bort skyddskåpan genom att dra i fliken.
► Dra i lamphållaren bakåt för att ta ut den.
►

Dra i lampan för att ta ut den.
►


Byt lampan.
När du sätter i lamphållaren i huset trycker du
tills det hörs ett klick som visar att den sitter på
plats.
Varselljus / positionsljus


► Dra bort skyddskåpan genom att dra i fliken.
► Dra i lamphållaren bakåt för att ta ut den.
►

Dra i lampan för att ta ut den.
►


Byt lampan.
När du sätter i lamphållaren i huset trycker du
tills det hörs ett klick som visar att den sitter på
plats.
Blinkersljus
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.


► Dra bort skyddskåpan genom att dra i fliken.
► V rid lamphållaren moturs.
►

Dra lampan och lamphållaren bakåt.
► Byt lampan.
Gula lampor ska bytas ut mot lampor
med samma tekniska egenskaper och
samma färg.
Bakljus
Modell med Full LED-lampor

1. Positionsljus/Varselljus
2. Bromslampor
3. Backljus
4. Blinkers

173
Om ett fel uppstår

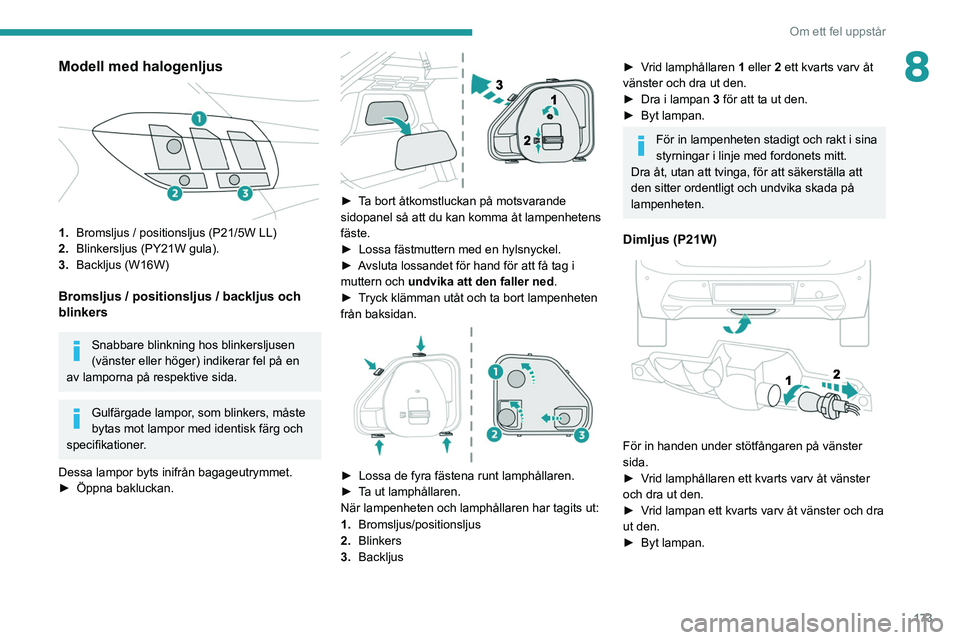

8Modell med halogenljus

1.Bromsljus / positionsljus (P21/5W LL)
2. Blinkersljus (PY21W gula).
3. Backljus (W16W)
Bromsljus / positionsljus / backljus och
blinkers
Snabbare blinkning hos blinkersljusen
(vänster eller höger) indikerar fel på en
av lamporna på respektive sida.
Gulfärgade lampor, som blinkers, måste
bytas mot lampor med identisk färg och
specifikationer.
Dessa lampor byts inifrån bagageutrymmet.
►

Öppna bakluckan.

► Ta bort åtkomstluckan på motsvarande
sidopanel så att du kan komma åt lampenhetens
fäste.
►
Lossa fästmuttern med en hylsnyckel.
►


A
vsluta lossandet för hand för att få tag i
muttern och undvika att den faller ned .
►

T
ryck klämman utåt och ta bort lampenheten
från baksidan.


► Lossa de fyra fästena runt lamphållaren.
► T a ut lamphållaren.
När lampenheten och lamphållaren har tagits ut:
1. Bromsljus/positionsljus
2. Blinkers
3. Backljus
► Vrid lamphållaren 1 eller 2 ett kvarts varv åt
vänster och dra ut den.
►

Dra i lampan 3

för att ta ut den.
►

Byt lampan.
För in lampenheten stadigt och rakt i sina
styrningar i linje med fordonets mitt.
Dra åt, utan att tvinga, för att säkerställa att
den sitter ordentligt och undvika skada på
lampenheten.
Dimljus (P21W)


För in handen under stötfångaren på vänster
sida.
►

V
rid lamphållaren ett kvarts varv åt vänster
och dra ut den.
►

V
rid lampan ett kvarts varv åt vänster och dra
ut den.
►

Byt lampan.

174
Om ett fel uppstår
Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt vänd mot batteriet.

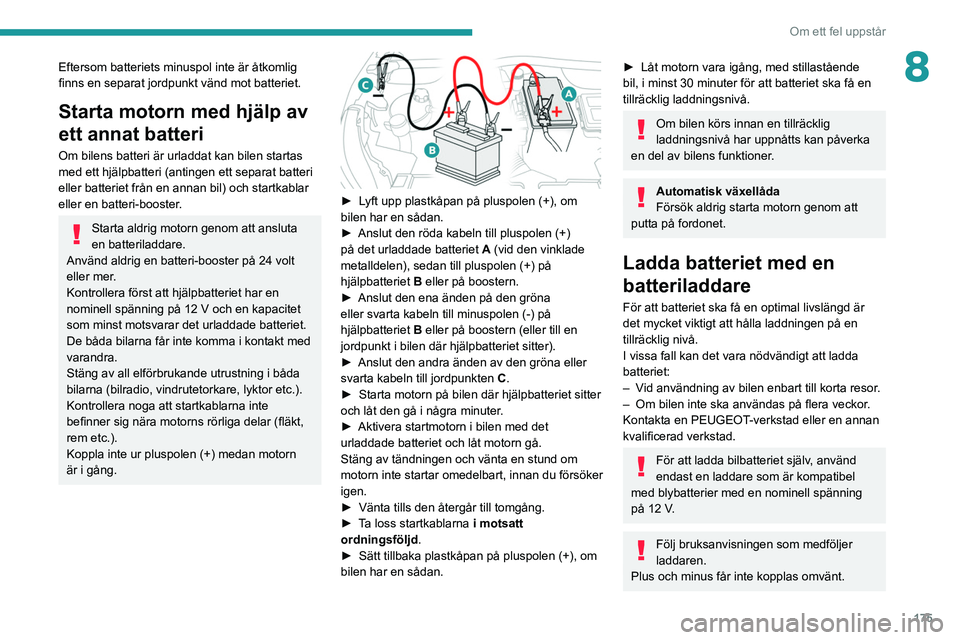

Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.

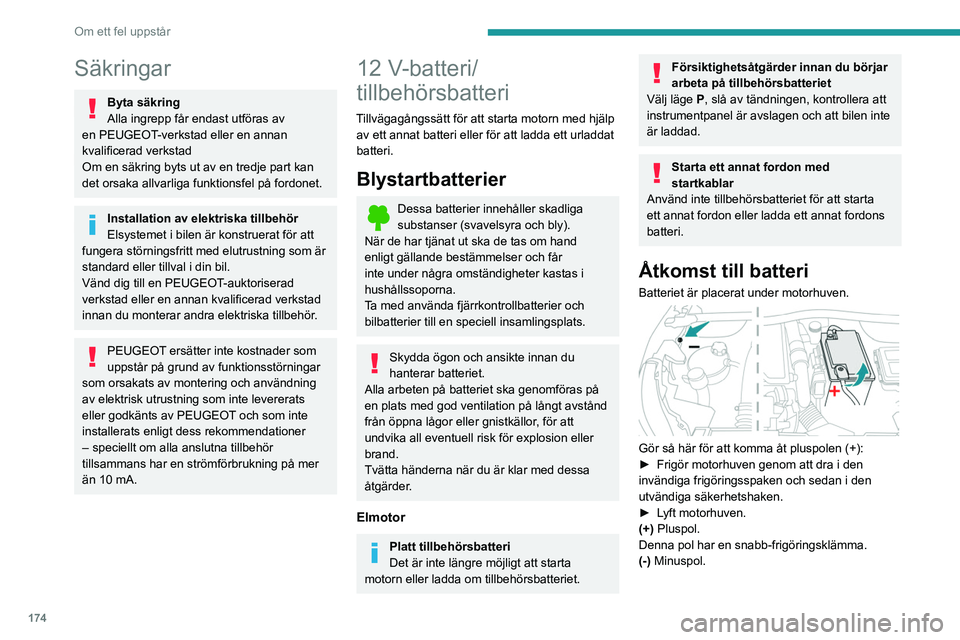

Säkringar
Byta säkring
Alla ingrepp får endast utföras av
en PEUGEOT-verkstad eller en annan
kvalificerad verkstad
Om en säkring byts ut av en tredje part kan
det orsaka allvarliga funktionsfel på fordonet.
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
12 V-batteri/
tillbehörsbatteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.
Blystartbatterier
Dessa batterier innehåller skadliga
substanser (svavelsyra och bly).
När de har tjänat ut ska de tas om hand
enligt gällande bestämmelser och får
inte under några omständigheter kastas i
hushållssoporna.
Ta med använda fjärrkontrollbatterier och
bilbatterier till en speciell insamlingsplats.
Skydda ögon och ansikte innan du
hanterar batteriet.
Alla arbeten på batteriet ska genomföras på
en plats med god ventilation på långt avstånd
från öppna lågor eller gnistkällor, för att
undvika all eventuell risk för explosion eller
brand.
Tvätta händerna när du är klar med dessa
åtgärder.
Elmotor
Platt tillbehörsbatteri
Det är inte längre möjligt att starta
motorn eller ladda om tillbehörsbatteriet.
Försiktighetsåtgärder innan du börjar
arbeta på tillbehörsbatteriet
Välj läge

P
, slå av tändningen, kontrollera att
instrumentpanel är avslagen och att bilen inte
är laddad.
Starta ett annat fordon med
startkablar
Använd inte tillbehörsbatteriet för att starta
ett annat fordon eller ladda ett annat fordons
batteri.
Åtkomst till batteri
Batteriet är placerat under motorhuven.

Gör så här för att komma åt pluspolen (+):
► Frigör motorhuven genom att dra i den
invändiga frigöringsspaken och sedan i den
utvändiga säkerhetshaken.
►

L
yft motorhuven.
(+) Pluspol.
Denna pol har en snabb-frigöringsklämma.
(-) Minuspol.

175
Om ett fel uppstår
8Eftersom batteriets minuspol inte är åtkomlig
finns en separat jordpunkt vänd mot batteriet.
Starta motorn med hjälp av
ett annat batteri
Om bilens batteri är urladdat kan bilen startas
med ett hjälpbatteri (antingen ett separat batteri
eller batteriet från en annan bil) och startkablar
eller en batteri-booster.
Starta aldrig motorn genom att ansluta
en batteriladdare.
Använd aldrig en batteri-booster på 24 volt
eller mer.
Kontrollera först att hjälpbatteriet har en
nominell spänning på 12 V och en kapacitet
som minst motsvarar det urladdade batteriet.
De båda bilarna får inte komma i kontakt med
varandra.
Stäng av all elförbrukande utrustning i båda
bilarna (bilradio, vindrutetorkare, lyktor etc.).
Kontrollera noga att startkablarna inte
befinner sig nära motorns rörliga delar (fläkt,
rem etc.).
Koppla inte ur pluspolen (+) medan motorn
är i gång.


► Lyft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut den röda kabeln till pluspolen (+)
på det urladdade batteriet


A
(vid den vinklade
metalldelen), sedan till pluspolen (+) på
hjälpbatteriet

B
eller på boostern.
►

Anslut den ena änden på den gröna
eller svarta kabeln till minuspolen (-) på
hjälpbatteriet


B
eller på boostern (eller till en
jordpunkt i bilen där hjälpbatteriet sitter).
►

Anslut den andra änden av den gröna eller
svarta kabeln till jordpunkten


C
.
►

Starta motorn på bilen där hjälpbatteriet sitter
och låt den gå i några minuter

.
►

Aktivera startmotorn i bilen med det
urladdade batteriet och låt motorn gå.
Stäng av tändningen och vänta en stund om
motorn inte startar omedelbart, innan du försöker
igen.
►


Vänta tills den återgår till tomgång.
►


T
a loss startkablarna i motsatt
ordningsföljd .
►

Sätt tillbaka plastkåpan på pluspolen (+), om
bilen har en sådan.
► Låt motorn vara igång, med stillastående
bil, i minst 30 minuter för att batteriet ska få en
tillräcklig laddningsnivå.
Om bilen körs innan en tillräcklig
laddningsnivå har uppnåtts kan påverka
en del av bilens funktioner.
Automatisk växellåda
Försök aldrig starta motorn genom att
putta på fordonet.
Ladda batteriet med en
batteriladdare
För att batteriet ska få en optimal livslängd är
det mycket viktigt att hålla laddningen på en
tillräcklig nivå.
I vissa fall kan det vara nödvändigt att ladda
batteriet:
–

V
id användning av bilen enbart till korta resor.
–

Om bilen inte ska användas på flera veckor
.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
För att ladda bilbatteriet själv, använd
endast en laddare som är kompatibel
med blybatterier med en nominell spänning
på 12 V.
Följ bruksanvisningen som medföljer
laddaren.
Plus och minus får inte kopplas omvänt.

176
Om ett fel uppstår
► Sätt tillbaka den öppna klämman B på
pluspolen (+).
► Tryck ner klämma B helt.
► Sänk spake A för att låsa klämma B.
► Beroende på utrustning, sänk plastkåpan på
pluspolen (+).
Tvinga inte i spaken när du trycker på
den. Om klämman inte är korrekt
placerad är inte låsning möjlig. Starta
proceduren igen.
Efter återanslutning
När batteriet har anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om lättare störningar kvarstår efter dessa
åtgärder ska du kontakta en PEUGEOT-
auktoriserad verkstad eller en annan kvalificerad
verkstad.
Återstarta viss utrustning med hänvisning till
relevant avsnitt:
– Fjärrkontroll eller elektronisk nyckel (beroende
på version).
– Elektriska fönsterhissar.
– Datum och tid.

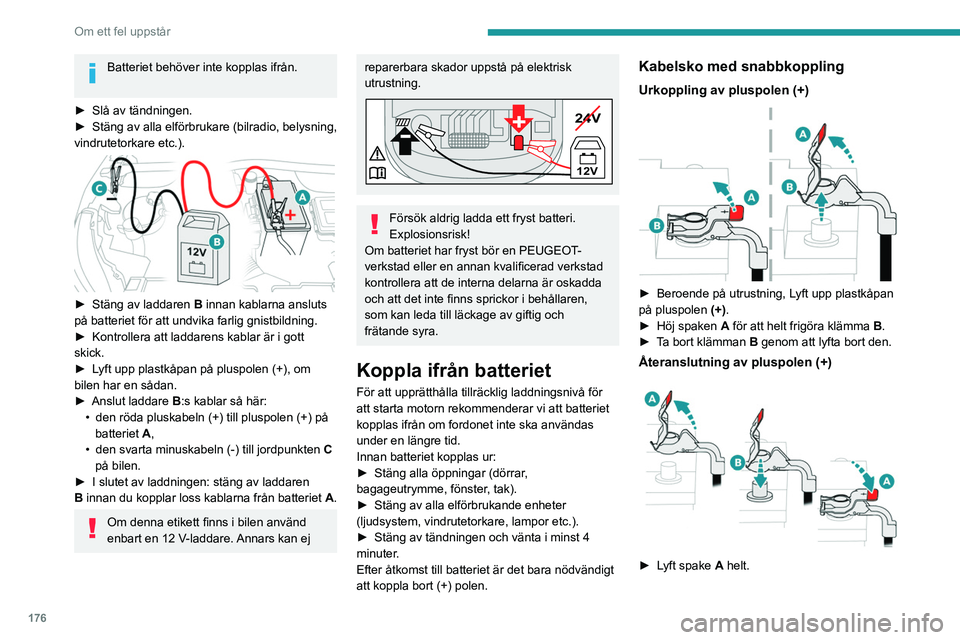

Batteriet behöver inte kopplas ifrån.
►

Slå av tändningen.
►


Stäng
av alla elförbrukare (bilradio, belysning,
vindrutetorkare etc.).


► Stäng av laddaren B innan kablarna ansluts
på batteriet för att undvika farlig gnistbildning.
►

Kontrollera att laddarens kablar är i gott
skick.
►


L
yft upp plastkåpan på pluspolen (+), om
bilen har en sådan.
►

Anslut laddare B

:s kablar så här:
•

den röda pluskabeln (+) till pluspolen (+) på
batteriet

A,
•

den svarta minuskabeln (-) till jordpunkten C


på bilen.
►

I slutet av laddningen: stäng av laddaren
B

innan du kopplar loss kablarna från batteriet A.
Om denna etikett finns i bilen använd
enbart en 12 V-laddare. Annars kan ej
reparerbara skador uppstå på elektrisk
utrustning.
24V
12V
-+
Försök aldrig ladda ett fryst batteri.
Explosionsrisk!
Om batteriet har fryst bör en PEUGEOT-
verkstad eller en annan kvalificerad verkstad
kontrollera att de interna delarna är oskadda
och att det inte finns sprickor i behållaren,
som kan leda till läckage av giftig och
frätande syra.
Koppla ifrån batteriet
För att upprätthålla tillräcklig laddningsnivå för
att starta motorn rekommenderar vi att batteriet
kopplas ifrån om fordonet inte ska användas
under en längre tid.
Innan batteriet kopplas ur:
►

Stäng alla öppningar (dörrar
,
bagageutrymme, fönster, tak).
►

Stäng av alla elförbrukande enheter
(ljudsystem, vindrutetorkare, lampor etc.).
►


Stäng av tändningen och vänta i minst 4
minuter

.
Efter åtkomst till batteriet är det bara nödvändigt
att koppla bort (+) polen.
Kabelsko med snabbkoppling
Urkoppling av pluspolen (+)

► Beroende på utrustning, L yft upp plastkåpan
på pluspolen (+).
►

Höj spaken

A
för att helt frigöra klämma B.
►

T
a bort klämman B genom att lyfta bort den.
Återanslutning av pluspolen (+)

► Lyft spake A helt.

177
Om ett fel uppstår

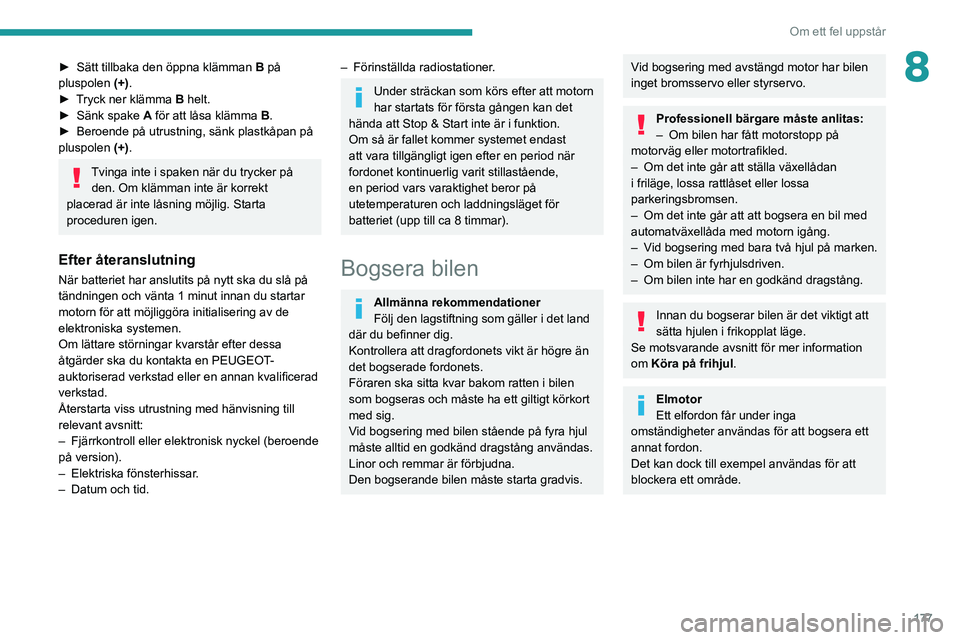

8► Sätt tillbaka den öppna klämman B på
pluspolen (+).
►

T
ryck ner klämma B helt.
►

Sänk spake
A för att låsa klämma B.
►

Beroende på utrustning, sänk plastkåpan på
pluspolen (+)

.
Tvinga inte i spaken när du trycker på den. Om klämman inte är korrekt
placerad är inte låsning möjlig. Starta
proceduren igen.
Efter återanslutning
När batteriet har anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar
motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om lättare störningar kvarstår efter dessa
åtgärder ska du kontakta en PEUGEOT-
auktoriserad verkstad eller en annan kvalificerad
verkstad.
Återstarta viss utrustning med hänvisning till
relevant avsnitt:
–

Fjärrkontroll eller elektronisk nyckel (beroende
på version).
–


Elektriska fönsterhissar
.
–

Datum och tid.
– Förinställda radiostationer .
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
Om så är fallet kommer systemet endast
att vara tillgängligt igen efter en period när
fordonet kontinuerlig varit stillastående,
en period vars varaktighet beror på
utetemperaturen och laddningsläget för
batteriet (upp till ca 8 timmar).
Bogsera bilen
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land
där du befinner dig.
Kontrollera att dragfordonets vikt är högre än
det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt körkort
med sig.
Vid bogsering med bilen stående på fyra hjul
måste alltid en godkänd dragstång användas.
Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
Professionell bärgare måste anlitas:
– Om bilen har fått motorstopp på
motorväg eller motortrafikled.
–

Om det inte går att ställa växellådan
i friläge, lossa rattlåset eller lossa
parkeringsbromsen.
–


Om det inte går att att bogsera en bil med
automatväxellåda med motorn igång.
–


V

id bogsering med bara två hjul på marken.
–

Om bilen är fyrhjulsdriven.
–


Om bilen inte har en godkänd dragstång.
Innan du bogserar bilen är det viktigt att
sätta hjulen i frikopplat läge.
Se motsvarande avsnitt för mer information
om Köra på frihjul .
Elmotor
Ett elfordon får under inga
omständigheter användas för att bogsera ett
annat fordon.
Det kan dock till exempel användas för att
blockera ett område.

178
Om ett fel uppstår
► Starta försiktigt och kör långsamt en kort
sträcka.
Bogsering av annat fordon
För att komma åt den bakre skruvgängen:

► Lossa locket genom att trycka på dess
vänstra sektion.
► Dra locket nedåt.
Att bogsera:
► Skruva fast bogseröglan helt.
► Montera dragkroksanordningen.
► Tänd varningsblinkers på båda bilarna.
► Starta försiktigt och kör långsamt en kort
sträcka.

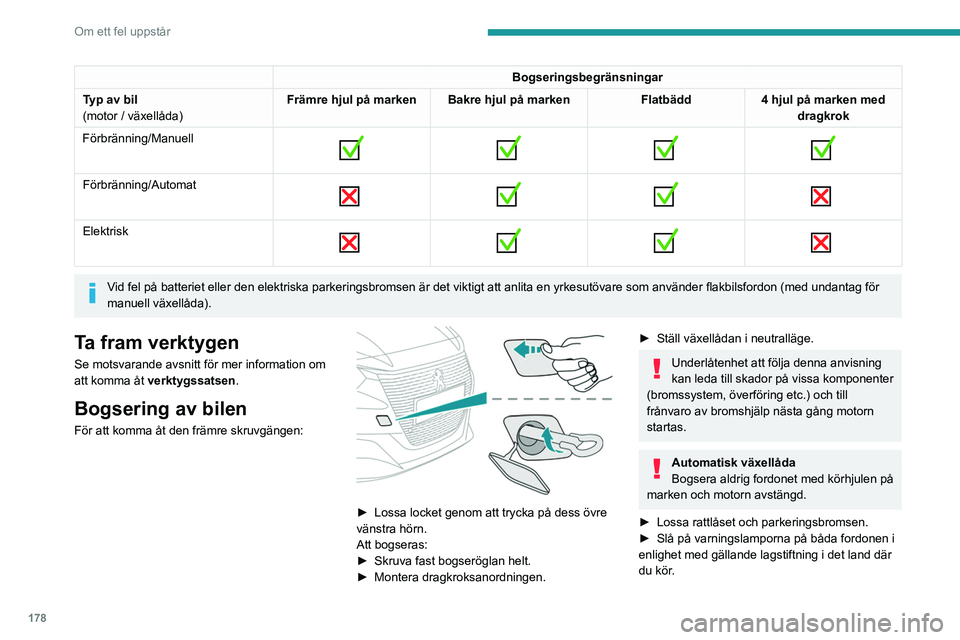

Bogseringsbegränsningar
Typ av bil
(motor / växellåda) Främre hjul på marken Bakre hjul på marken
Flatbädd4 hjul på marken med
dragkrok
Förbränning/Manuell


Förbränning/Automat

Elektrisk

Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att anlita en yrkesutövare som använder flakbilsfordon (med undantag för
manuell växellåda).
Ta fram verktygen
Se motsvarande avsnitt för mer information om
att komma åt verktygssatsen
.
Bogsering av bilen
För att komma åt den främre skruvgängen:

► Lossa locket genom att trycka på dess övre
vänstra hörn.
Att bogseras:
►

Skruva fast bogseröglan helt.
►


Montera dragkroksanordningen.
► Ställ växellådan i neutralläge.
Underlåtenhet att följa denna anvisning
kan leda till skador på vissa komponenter
(bromssystem, överföring etc.) och till
frånvaro av bromshjälp nästa gång motorn
startas.
Automatisk växellåda
Bogsera aldrig fordonet med körhjulen på
marken och motorn avstängd.
►

Lossa rattlåset och parkeringsbromsen.
►


Slå på varningslamporna på båda fordonen i
enlighet med gällande lagstiftning i det land där
du kör

.
