129
Körning
6pekskärmen med hjälp av en kamera som sitter
bak på fordonet.




Skärmen är uppdelad i två delar med en vy
beroende av sammanhang, och en vy av bilen
och närområdet uppifrån.
Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Flera olika vyer kan visas:
–
Standard vy
.
–

180° vy
.
–

Zoom vy
.
AUTO-läget är aktiverat som standard.
I detta läget väljer systemet den bästa vyn att
visas (standard eller zoom).
Du kan när som helst under manövern ändra typ
av vy.
Systemets status sparas inte när tändningen
slås av.
Funktionsprincip

Med hjälp av backningskameran registreras
den nära omgivningen vid manövrering i låg
hastighet.
En bild ovanifrån av omgivningen återskapas
(visas mellan ramar) i realtid medan du
manövrerar bilen.
Den gör det lättare att parkera bilen rakt och se
alla hinder i närheten. Den raderas automatiskt
om bilen står parkerad för länge.
Vy bakåt

För att aktivera kameran på bakluckan, koppla
in backväxeln och överskrid inte en hastighet på
10 km/tim.
Systemet är inaktiverat:
–

Automatiskt, vid hastigheter över ungefär 20
km/tim,
–


Automatiskt, om bakluckan är öppen.
–


V
id byte av backväxel.
–

Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den bakre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder i nivå med den röda linjen (mindre
än 30 cm) under manövern, med hjälp av
sensorerna som sitter på bakre stötfångaren.

130
Körning
Vy Standard

Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
180° vy

Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den innefattar 3 zoner: vänster A, mitten B och
höger C.
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Park Assist
För mer information, se Allmänna
rekommendationer om användning av
kör- och manöverhjälpmedel.
Systemet är ett parkeringshjälpsystem. Det
känner av tomma parkeringsplatser och
parkerar bilen på parkeringsplatsen medan
föraren hanterar körriktning, växelförändringar,
acceleration och bromsning.
För att hjälpa föraren vid manövrering aktiverar
systemet automatiskt visning från Visiopark
1-funktionen och aktivera parkeringssensorer.
Systemet mäter de tillgängliga
parkeringsplatserna och beräknar avståndet till
hinder genom att använda ultraljudssensorer
som är inbyggda i bilens främre och bakre
stötdämpare.


Systemet assisterar vid följande manövrer:
A. Parkera i en "parallell" parkeringsficka
B. Köra ut från en "parallell" parkeringsficka
C. Parkering i en "lastplats"-parkeringsficka
Funktion
► Sänk bilens hastighet till högst 30 km/h när
du närmar dig en ledig plats.

131
Körning
6Systemet är ett parkeringshjälpsystem. Det
känner av tomma parkeringsplatser och
parkerar bilen på parkeringsplatsen medan
föraren hanterar körriktning, växelförändringar,
acceleration och bromsning.
För att hjälpa föraren vid manövrering aktiverar
systemet automatiskt visning från Visiopark
1-funktionen och aktivera parkeringssensorer.
Systemet mäter de tillgängliga
parkeringsplatserna och beräknar avståndet till
hinder genom att använda ultraljudssensorer
som är inbyggda i bilens främre och bakre
stötdämpare.


Systemet assisterar vid följande manövrer:
A. Parkera i en "parallell" parkeringsficka
B. Köra ut från en "parallell" parkeringsficka
C. Parkering i en "lastplats"-parkeringsficka
Funktion
► Sänk bilens hastighet till högst 30 km/h när
du närmar dig en ledig plats.
Aktivering av funktionen
Funktionen aktiveras i Fordon/Driving
pekskärmsmenyn.
Välj ”Park Assist”.
När funktionen aktiveras kopplas Döda
vinkeln-varnare-systemet ur.
Du kan fram tills att manövern startat när
som helst inaktivera funktionen genom
att trycka på pilen längst upp till vänster på
den visade sidan.
Välj typ av manöver

En sida för manöverval visas på pekskärmen:
som standard sidan ”Entry” om fordonet har varit
igång sedan tändningen slogs på, annars sidan
”Exit”.
►

Välj typ och sida på manövern för att aktivera
parkeringsplatssökandet.
Den valda manövern kan ändras när som helst,
även vid sökandet efter en ledig parkeringsplats.
Denna kontrollampa tänds för att bekräfta
valet.
Sök parkeringsplats
► Håll ett avstånd på mellan 0,50 m och 1,50
m till de parkerade fordonen. Håll hastigheten
under 30 km/h tills systemet hittar en tillgänglig
plats.
Över den här gränsen avbryts sökningen efter
en parkeringsplats. Funktionen inaktiveras
automatiskt när bilens hastighet överstiger 50
km/h.
Vid ”fickparkering” måste utrymmet vara
minst lika stort som din bils längd plus
0,60
m.
Vid parkering i en parkeringsruta måste
utrymmet vara minst lika brett som bilen plus
0,70 m.
Om parkeringssensorfunksjonen har
inaktiveras på menyn Köra/bilen på
pekskärmen, så återaktiveras den automatiskt
när systemet aktiveras.

132
Körning

När systemet hittar en ledig plats visas "OK" i
parkeringsvyn, åtföljt av en ljudsignal.
Förberedelse av manöver
► Kör väldigt långsamt tills begäran om att
stoppa fordonet visas: ” Stoppa fordonet” åtföljt
av ”STOP”-tecknet och en ljudsignal.
När bilen har stannat visas en instruktionssida
på skärmen.
►

Förbered manövern genom att följa
instruktionerna.
Manöverstarten indikeras genom att
meddelandet ” Manövrering pågår

” visas och en
ljudsignal aktiveras.
Backning indikeras med meddelandet: ” Släpp
ratten, backa”.
Visiopark 1-funktionen och parkeringssensorerna
aktiveras automatiskt så att bilens omgivning kan
övervakas under manövern.
Under manövern
Systemet kontrollerar bilens styrning. Det ger
instruktioner om manöverriktningen när man
startar ”parallella” in- och utgångsmanövrar för
parkering, och för alla ”vikparkeringar”.
Dessa instruktioner visas som en symbol
samtidigt som ett meddelande visas:
"Backning".
”Framåtdrift”.
Manöverstatusen anges med dessa symboler:
Manöver pågår (grön).
Manövrering avbruten eller klar (röd)
(pilarna indikerar att föraren måste återta
kontrollen över bilen).
Maximala hastigheter vid manövrering anges
med dessa symboler:
77 km/tim (5 mph) för inkörning på
parkeringsplats.
55 km/tim (3 mph) för utkörning från
parkeringsplats.
Vid manövrering svänger ratten snabbt:
håll inte i ratten eller placera händerna
mellan rattens ekrar. Se upp för eventuella
föremål som kan störa manövern (lösa kläder,
halsduk, slips etc.). Risk för personskador!
Det är förarens ansvar att ständigt övervaka
trafiken, och särskilt fordon som du möter.
Föraren ska kontrollera att inga föremål eller
personer hindrar fordonets väg.
Bilderna från kamerorna som visas på
pekskärmen kan störas av terrängen.
I skuggiga områden, eller i otillräckligt solsken
eller belysning kan bilden blir mörkare och
med mindre kontraster.
Manövern kan avbrytas permanent när som
helst, antingen av föraren själv eller automatiskt
av systemet.
Avbrott av föraren:
–

tar kontroll över styrningen.
–


aktivering av blinkersen på motsatt sida till
manövern.
–


förarens bilbälte lossas.
–


slå av tändningen.
A

vbrott av systemet:
–

bilen
överskrider hastighetsgränsen med 7 km/
tim (5 mph) under inkörning till parkeringsplats
eller 5 km/tim (3 mph) under utkörning från
parkeringsplats.
–

aktivering av antispinnsystem på en hal väg.
–


öppnande av en dörr eller bagageutrymme.
–


installering av motor
.
–

systemfel.
–

efter 10 manövrer för att komma in i eller
lämna en fickparkeringsplats och efter 7
manövrer för att komma in i en parkeringsplats
sida vid sida.
Om manövern avbryts avaktiveras funktionen
automatiskt.
Manöversymbolen visas i rött och ” Manoeuvre
cancelled

” visas på pekskärmen.Ett meddelande uppmanar föraren att återta
kontrollen över bilen.
Funktionen avaktiveras efter några
sekunder, denna kontrollampa tänds och
funktionen återgår till startdisplayen.
Parkering eller utkörning från
parkeringsplatsen avslutas
Bilen stannar så fort manövern är klar.
Manöversymbolen visas i rött, åtföljd av
meddelandet ” Manöver slutförd” på
pekskärmen.
Vid inaktivering av funktionen släcks
denna kontrollampa och en ljudsignal
hörs.
Vid inkörning till en parkeringsplats kan föraren
behöva avsluta manövern.
Operativa begränsningar
– Systemet kan föreslå ett olämpligt
parkeringsutrymme (parkering förbjuden, arbete
pågår med skadad vägbeläggning, lokation vid
sidan av ett dike, etc.).
– Systemet kan indikera att det har detekterat
en parkeringsplats, men föreslår inte
parkeringsplatsen eftersom det finns ett fast
föremål som är i vägen för parkeringsmanövern.
– Systemet kan indikera en ledig plats utan att
aktivera parkeringsmanövern eftersom vägens
bredd är otillräcklig.
– Systemet är inte framtaget för
parkeringsmanövrer i en skarp kurva.

133
Körning
6Ett meddelande uppmanar föraren att återta
kontrollen över bilen.
Funktionen avaktiveras efter några
sekunder, denna kontrollampa tänds och
funktionen återgår till startdisplayen.
Parkering eller utkörning från
parkeringsplatsen avslutas
Bilen stannar så fort manövern är klar.
Manöversymbolen visas i rött, åtföljd av
meddelandet ” Manöver slutförd” på
pekskärmen.
Vid inaktivering av funktionen släcks
denna kontrollampa och en ljudsignal
hörs.
Vid inkörning till en parkeringsplats kan föraren
behöva avsluta manövern.
Operativa begränsningar
– Systemet kan föreslå ett olämpligt
parkeringsutrymme (parkering förbjuden, arbete
pågår med skadad vägbeläggning, lokation vid
sidan av ett dike, etc.).
–

Systemet kan indikera att det har detekterat
en parkeringsplats, men föreslår inte
parkeringsplatsen eftersom det finns ett fast
föremål som är i vägen för parkeringsmanövern.
–


Systemet kan indikera en ledig plats utan att
aktivera parkeringsmanövern eftersom vägens
bredd är otillräcklig.
–


Systemet är inte framtaget för
parkeringsmanövrer i en skarp kurva.
– Systemet identifierar inte platser som är
mycket större än fordonet eller som begränsas
av föremål som är för låga (trottoarer
, stubbar
etc.) eller för tunna (träd, stolpar, staket etc.).
–

Fordonslutningen vid tungt lastat
bagageutrymme kan störa avståndsmätningen.
Använd inte funktionen vid följande yttre förhållanden:
–

Längs en mjuk kant (dike etc.), kaj eller vid
kanten av ett stup.
–


När vägytan är hal (isbeläggning etc.).
Använd inte funktionen om något av följande fel förekommer:
–

Om ett däck har lågt däcktryck.
–


Om en av stötfångarna är skadad.
–


Om det finns ett fel på någon av
kamerorna.
Använd inte funktionen om någon av följande modifikationer har utförts på
bilen:
–

När du fraktar ett föremål som sticker ut
utanför bilen (stege på taket, cykelhållare
baktill etc.).
–


Med en icke godkänd dragkrok på plats.
–


V

id körning med snökedjor.
–

V

id körning med provisoriskt reservhjul.
–

När de monterade hjulen skiljer sig
storleksmässigt från de ursprungliga.
–


Efter modifiering av en eller flera
stötfångare (extraskydd).
– Om sensorerna har reparerats utanför
PEUGEOT -verkstadsnätverket.
–

Med sensorer som inte är godkända för
bilen.
Funktionsfel
När funktionen inte är aktiverad blinkar
den här kontrollampan tillfälligt och en
ljudsignal indikerar ett systemfel.
Om funktionsfelet uppstår när systemet används
tänds varningslampan.
Om funktionsfel med
parkeringssensorerna uppstår
under användning, vilket indikeras genom att en
av dessa varningslampor tänds, inaktiveras
funktionen.
Vid funktionsfel ska du låta en PEUGEOT-
auktoriserad verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Vid ett funktionsfel med servostyrningen
tänds denna varningslampa på
instrumentpanelen och ett varningsmeddelande
visas.
Stoppa bilen så fort du kan på ett säkert sätt.
Vänd dig till en PEUGEOT-auktoriserad verkstad
eller en annan kvalificerad verkstad.

Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.

Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
”Allvarliga förhållanden”.

Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)
bränslen (t.ex. rena eller utspädda
vegetabiliska eller animaliska oljor,
eldningsoljor etc.) i är strängt förbjuden, risk
för skador i motorn och bränslesystemet!
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
I över 20 år har partnerskapet PEUGEOT TOTAL pressat gränserna vad
gäller prestanda för att uppnå framgång under de allra tuffaste förhållanden
med segrar i Le Mans 24 timmars, Dakar-rallyt men även de för alla våra
rally-kunder runt om i världen. För att uppnå dessa fantastiska resultat har
Peugeot Sport-teamen valt TOTAL QUARTZ, ett högteknologiskt smörjmedel
som effektivt skyddar motorn även under de mest extrema förhållanden.
T QUARTZ skyddar din motor mot tidens tand.
TOTAL QUARTZ INEO FIRST är ett högpresterande smörjmedel som utvecklats
i samarbete mellan Peugeot och Total R&D-teamet. Den är särskilt utvecklad
för Peugeot-motorer och dess innovativa teknologi reducerar CO
2 släpper ut
och skyddar effektivt din motor mot tilltäppning.
PEUGEO OCH T
P ARTNERSKAP I PREST

135
Praktisk information
7

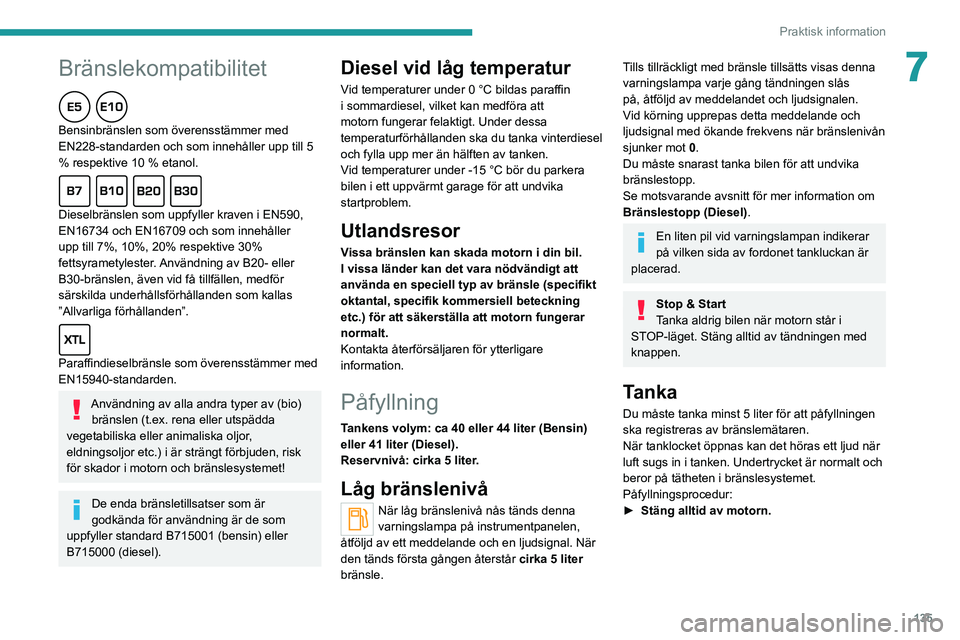

Bränslekompatibilitet
Bensinbränslen som överensstämmer med
EN228-standarden och som innehåller upp till 5
% respektive 10 % etanol.

Dieselbränslen som uppfyller kraven i EN590,
EN16734 och EN16709 och som innehåller
upp till 7%, 10%, 20% respektive 30%
fettsyrametylester. Användning av B20- eller
B30-bränslen, även vid få tillfällen, medför
särskilda underhållsförhållanden som kallas
”Allvarliga förhållanden”.

Paraffindieselbränsle som överensstämmer med
EN15940-standarden.
Användning av alla andra typer av (bio)bränslen (t.ex. rena eller utspädda
vegetabiliska eller animaliska oljor,
eldningsoljor etc.) i är strängt förbjuden, risk
för skador i motorn och bränslesystemet!
De enda bränsletillsatser som är
godkända för användning är de som
uppfyller standard B715001 (bensin) eller
B715000 (diesel).
Diesel vid låg temperatur
Vid temperaturer under 0 °C bildas paraffin
i sommardiesel, vilket kan medföra att
motorn fungerar felaktigt. Under dessa
temperaturförhållanden ska du tanka vinterdiesel
och fylla upp mer än hälften av tanken.
V
id temperaturer under -15 °C bör du parkera
bilen i ett uppvärmt garage för att undvika
startproblem.
Utlandsresor
Vissa bränslen kan skada motorn i din bil.
I vissa länder kan det vara nödvändigt att
använda en speciell typ av bränsle (specifikt
oktantal, specifik kommersiell beteckning
etc.) för att säkerställa att motorn fungerar
normalt.
Kontakta återförsäljaren för ytterligare
information.
Påfyllning
Tankens volym: ca 40 eller 44 liter (Bensin)
eller 41 liter (Diesel).
Reservnivå: cirka 5 liter.
Låg bränslenivå
När låg bränslenivå nås tänds denna
varningslampa på instrumentpanelen,
åtföljd av ett meddelande och en ljudsignal. När
den tänds första gången återstår cirka 5 liter
bränsle.
Tills tillräckligt med bränsle tillsätts visas denna
varningslampa varje gång tändningen slås
på, åtföljd av meddelandet och ljudsignalen.
Vid körning upprepas detta meddelande och
ljudsignal med ökande frekvens när bränslenivån
sjunker mot 0.
Du måste snarast tanka bilen för att undvika
bränslestopp.
Se motsvarande avsnitt för mer information om
Bränslestopp (Diesel).
En liten pil vid varningslampan indikerar
på vilken sida av fordonet tankluckan är
placerad.
Stop & Start
Tanka aldrig bilen när motorn står i
STOP-läget. Stäng alltid av tändningen med
knappen.
Tanka
Du måste tanka minst 5 liter för att påfyllningen
ska registreras av bränslemätaren.
När tanklocket öppnas kan det höras ett ljud när
luft sugs in i tanken. Undertrycket är normalt och
beror på tätheten i bränslesystemet.
Påfyllningsprocedur:
►

Stäng alltid av motorn.

136
Praktisk information

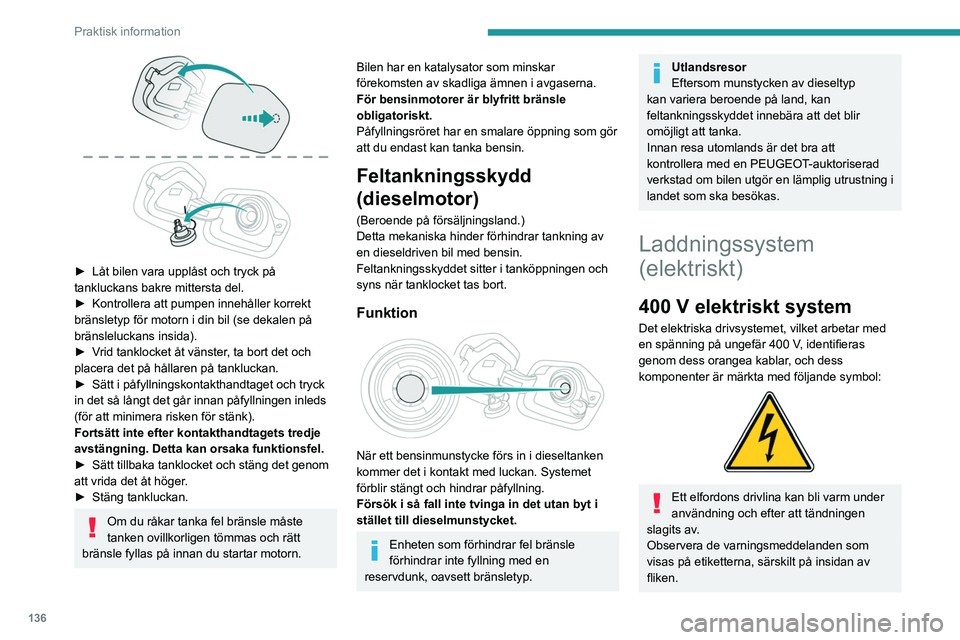

► Låt bilen vara upplåst och tryck på
tankluckans bakre mittersta del.
►

Kontrollera att pumpen innehåller korrekt
bränsletyp för motorn i din bil (se dekalen på
bränsleluckans insida).
►


V
rid tanklocket åt vänster, ta bort det och
placera det på hållaren på tankluckan.
►

Sätt i påfyllningskontakthandtaget och tryck
in det så långt det går innan påfyllningen inleds
(för att minimera risken för stänk).
Fortsätt inte efter kontakthandtagets tredje
avstängning. Detta kan orsaka funktionsfel.
►


Sätt tillbaka tanklocket och stäng det genom
att vrida det åt höger

.
►

Stäng tankluckan.
Om du råkar tanka fel bränsle måste
tanken ovillkorligen tömmas och rätt
bränsle fyllas på innan du startar motorn.
Bilen har en katalysator som minskar
förekomsten av skadliga ämnen i avgaserna.
För bensinmotorer är blyfritt bränsle
obligatoriskt.
Påfyllningsröret har en smalare öppning som gör
att du endast kan tanka bensin.
Feltankningsskydd
(dieselmotor)
(Beroende på försäljningsland.)
Detta mekaniska hinder förhindrar tankning av
en dieseldriven bil med bensin.
Feltankningsskyddet sitter i tanköppningen och
syns när tanklocket tas bort.
Funktion

När ett bensinmunstycke förs in i dieseltanken
kommer det i kontakt med luckan. Systemet
förblir stängt och hindrar påfyllning.
Försök i så fall inte tvinga in det utan byt i
stället till dieselmunstycket.
Enheten som förhindrar fel bränsle
förhindrar inte fyllning med en
reservdunk, oavsett bränsletyp.
Utlandsresor
Eftersom munstycken av dieseltyp
kan variera beroende på land, kan
feltankningsskyddet innebära att det blir
omöjligt att tanka.
Innan resa utomlands är det bra att
kontrollera med en PEUGEOT-auktoriserad
verkstad om bilen utgör en lämplig utrustning i
landet som ska besökas.
Laddningssystem
(elektriskt)
400 V elektriskt system
Det elektriska drivsystemet, vilket arbetar med
en spänning på ungefär 400 V, identifieras
genom dess orangea kablar, och dess
komponenter är märkta med följande symbol:


Ett elfordons drivlina kan bli varm under
användning och efter att tändningen
slagits av.
Observera de varningsmeddelanden som
visas på etiketterna, särskilt på insidan av
fliken.
Allt arbete på eller modifieringar av fordonets
elsystem (inklusive traktionsbatteri, kontakter,
orangea kablar och andra komponenter
som är synliga från insidan eller utsidan)
är strängt förbjuden – risk för allvarliga
brännskador eller potentiellt dödlig elektrisk
stöt (kortslutning/elektrisk stöt)!
Om ett problem uppstår ska du alltid vända
dig till en PEUGEOT-auktoriserad verkstad
eller en annan kvalificerad verkstad.


Den här etiketten är endast avsedd att
användas av brandmän och vid underhåll
av bilen.
Ingen annan person får röra enheten som
visas på den här etiketten.
Vid en olycka eller påverkan på
fordonets underrede
I dessa situationer kan den elektriska kretsen
eller drivbatteriet skadas allvarligt.
Stanna bilen så fort du kan på ett säkert sätt
och slå av tändningen.

137
Praktisk information

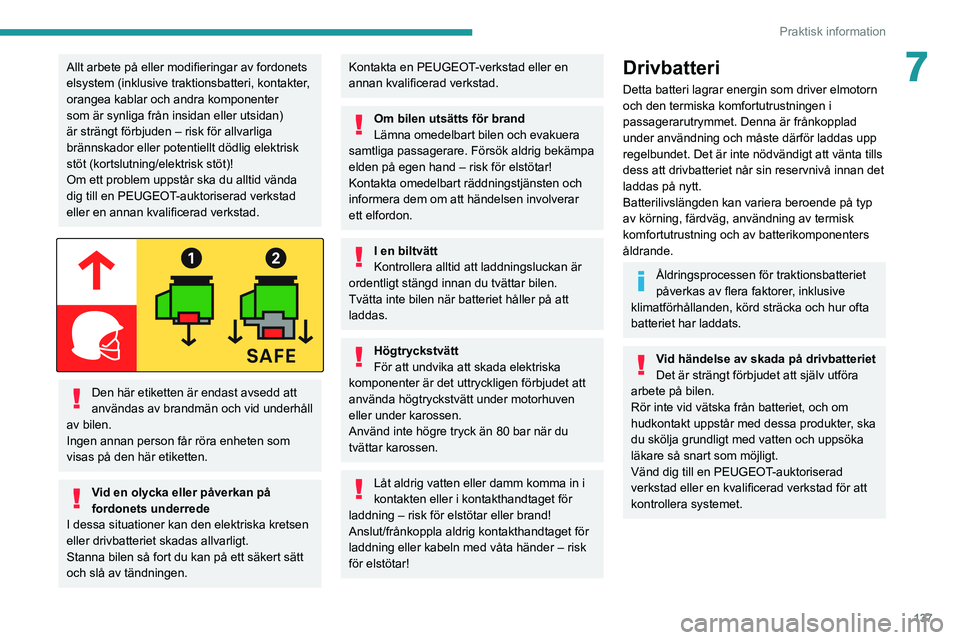

7Allt arbete på eller modifieringar av fordonets
elsystem (inklusive traktionsbatteri, kontakter,
orangea kablar och andra komponenter
som är synliga från insidan eller utsidan)
är strängt förbjuden – risk för allvarliga
brännskador eller potentiellt dödlig elektrisk
stöt (kortslutning/elektrisk stöt)!
Om ett problem uppstår ska du alltid vända
dig till en PEUGEOT-auktoriserad verkstad
eller en annan kvalificerad verkstad.


Den här etiketten är endast avsedd att
användas av brandmän och vid underhåll
av bilen.
Ingen annan person får röra enheten som
visas på den här etiketten.
Vid en olycka eller påverkan på
fordonets underrede
I dessa situationer kan den elektriska kretsen
eller drivbatteriet skadas allvarligt.
Stanna bilen så fort du kan på ett säkert sätt
och slå av tändningen.
Kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Om bilen utsätts för brand
Lämna omedelbart bilen och evakuera
samtliga passagerare. Försök aldrig bekämpa
elden på egen hand – risk för elstötar!
Kontakta omedelbart räddningstjänsten och
informera dem om att händelsen involverar
ett elfordon.
I en biltvätt
Kontrollera alltid att laddningsluckan är
ordentligt stängd innan du tvättar bilen.
Tvätta inte bilen när batteriet håller på att
laddas.
Högtryckstvätt
För att undvika att skada elektriska
komponenter är det uttryckligen förbjudet att
använda högtryckstvätt under motorhuven
eller under karossen.
Använd inte högre tryck än 80 bar när du
tvättar karossen.
Låt aldrig vatten eller damm komma in i
kontakten eller i kontakthandtaget för
laddning – risk för elstötar eller brand!
Anslut/frånkoppla aldrig kontakthandtaget för
laddning eller kabeln med våta händer – risk
för elstötar!
Drivbatteri
Detta batteri lagrar energin som driver elmotorn
och den termiska komfortutrustningen i
passagerarutrymmet. Denna är frånkopplad
under användning och måste därför laddas upp
regelbundet. Det är inte nödvändigt att vänta tills
dess att drivbatteriet når sin reservnivå innan det
laddas på nytt.
Batterilivslängden kan variera beroende på typ
av körning, färdväg, användning av termisk
komfortutrustning och av batterikomponenters
åldrande.
Åldringsprocessen för traktionsbatteriet
påverkas av flera faktorer, inklusive
klimatförhållanden, körd sträcka och hur ofta
batteriet har laddats.
Vid händelse av skada på drivbatteriet
Det är strängt förbjudet att själv utföra
arbete på bilen.
Rör inte vid vätska från batteriet, och om
hudkontakt uppstår med dessa produkter, ska
du skölja grundligt med vatten och uppsöka
läkare så snart som möjligt.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en kvalificerad verkstad för att
kontrollera systemet.

138
Praktisk information

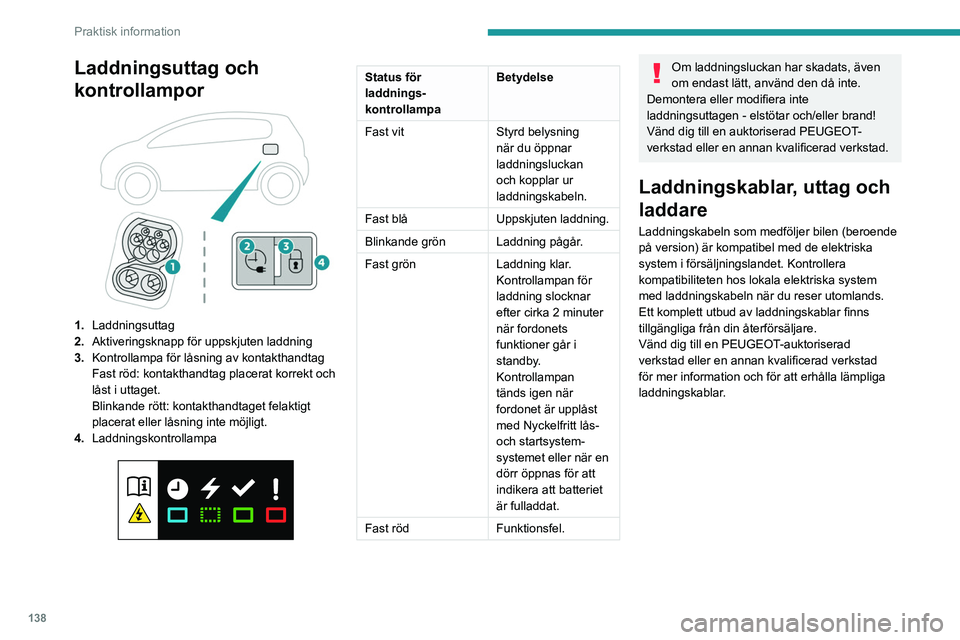

Laddningsuttag och
kontrollampor


1.Laddningsuttag
2. Aktiveringsknapp för uppskjuten laddning
3. Kontrollampa för låsning av kontakthandtag
Fast röd: kontakthandtag placerat korrekt och
låst i uttaget.
Blinkande rött: kontakthandtaget felaktigt
placerat eller låsning inte möjligt.
4. Laddningskontrollampa


Status för
laddnings-
kontrollampa Betydelse
Fast vit Styrd belysning
när du öppnar
laddningsluckan
och kopplar ur
laddningskabeln.
Fast blå Uppskjuten laddning.
Blinkande grön Laddning pågår.
Fast grön Laddning klar.
Kontrollampan för
laddning slocknar
efter cirka 2 minuter
när fordonets
funktioner går i
standby.
Kontrollampan
tänds igen när
fordonet är upplåst
med Nyckelfritt lås-
och startsystem-
systemet eller när en
dörr öppnas för att
indikera att batteriet
är fulladdat.
Fast röd Funktionsfel.Om laddningsluckan har skadats, även
om endast lätt, använd den då inte.
Demontera eller modifiera inte
laddningsuttagen - elstötar och/eller brand!
Vänd dig till en auktoriserad PEUGEOT-
verkstad eller en annan kvalificerad verkstad.
Laddningskablar, uttag och
laddare
Laddningskabeln som medföljer bilen (beroende
på version) är kompatibel med de elektriska
system i försäljningslandet. Kontrollera
kompatibiliteten hos lokala elektriska system
med laddningskabeln när du reser utomlands.
Ett komplett utbud av laddningskablar finns
tillgängliga från din återförsäljare.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
för mer information och för att erhålla lämpliga
laddningskablar.
Standardladdning, mode 2
Vägguttag
(laddning vid hemmet – växelström (AC))


Läge 2 med en standardhylsa A: 8 A maximal
laddningsström.


Läge 2 med en Green’Up-hylsa B: 16 A
maximal laddningsström.
Om du vill ha den här typen av hylsa
installerad ska du ringa en professionell installatör.
Specifik kabel för laddning vid hemmet - mode 2 (AC)
