PEUGEOT 208 2021 Manual del propietario (in Spanish)

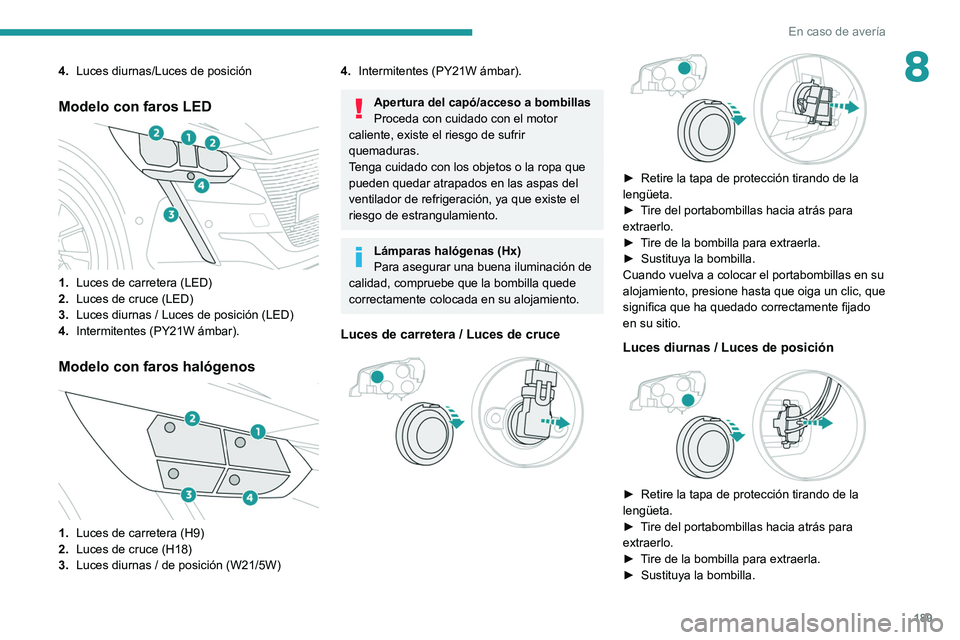

189
En caso de avería
84.Luces diurnas/Luces de posición
Modelo con faros LED

1.Luces de carretera (LED)
2. Luces de cruce (LED)
3. Luces diurnas / Luces de posición (LED)
4. Intermitentes (PY21W ámbar).
Modelo con faros halógenos

1.Luces de carretera (H9)
2. Luces de cruce (H18)
3. Luces diurnas / de posición (W21/5W)
4.Intermitentes (PY21W ámbar).
Apertura del capó/acceso a bombillas
Proceda con cuidado con el motor
caliente, existe el riesgo de sufrir
quemaduras.
Tenga cuidado con los objetos o la ropa que
pueden quedar atrapados en las aspas del
ventilador de refrigeración, ya que existe el
riesgo de estrangulamiento.
Lámparas halógenas (Hx)
Para asegurar una buena iluminación de
calidad, compruebe que la bombilla quede
correctamente colocada en su alojamiento.
Luces de carretera / Luces de cruce




► Retire la tapa de protección tirando de la
lengüeta.
►

T
ire del portabombillas hacia atrás para
extraerlo.
►

T
ire de la bombilla para extraerla.
►

Sustituya la bombilla.
Cuando vuelva a colocar el portabombillas en su
alojamiento, presione hasta que oiga un clic, que
significa que ha quedado correctamente fijado
en su sitio.
Luces diurnas / Luces de posición


► Retire la tapa de protección tirando de la
lengüeta.
►

T
ire del portabombillas hacia atrás para
extraerlo.
►

T
ire de la bombilla para extraerla.
►

Sustituya la bombilla.

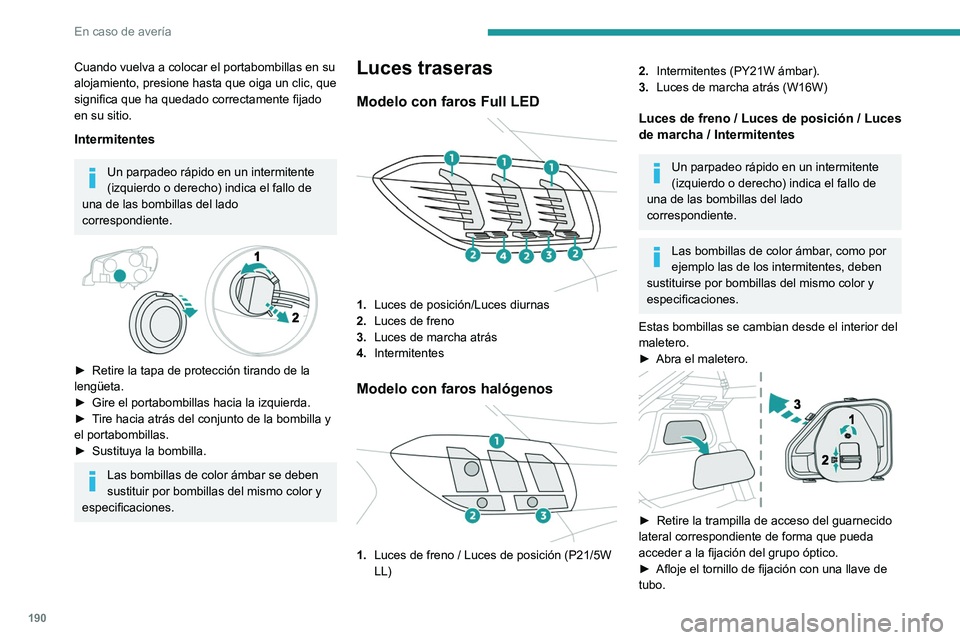

190
En caso de avería
Cuando vuelva a colocar el portabombillas en su
alojamiento, presione hasta que oiga un clic, que
significa que ha quedado correctamente fijado
en su sitio.
Intermitentes
Un parpadeo rápido en un intermitente
(izquierdo o derecho) indica el fallo de
una de las bombillas del lado
correspondiente.


► Retire la tapa de protección tirando de la
lengüeta.
►

Gire el portabombillas hacia la izquierda.
►


T
ire hacia atrás del conjunto de la bombilla y
el portabombillas.
►

Sustituya la bombilla.
Las bombillas de color ámbar se deben
sustituir por bombillas del mismo color y
especificaciones.
Luces traseras
Modelo con faros Full LED

1. Luces de posición/Luces diurnas
2. Luces de freno
3. Luces de marcha atrás
4. Intermitentes
Modelo con faros halógenos

1.Luces de freno / Luces de posición (P21/5W
LL)
2.Intermitentes (PY21W ámbar).
3. Luces de marcha atrás (W16W)
Luces de freno / Luces de posición / Luces
de marcha / Intermitentes
Un parpadeo rápido en un intermitente
(izquierdo o derecho) indica el fallo de
una de las bombillas del lado
correspondiente.
Las bombillas de color ámbar, como por
ejemplo las de los intermitentes, deben
sustituirse por bombillas del mismo color y
especificaciones.
Estas bombillas se cambian desde el interior del
maletero.
►

Abra el maletero.

► Retire la trampilla de acceso del guarnecido
lateral correspondiente de forma que pueda
acceder a la fijación del grupo óptico.
►

Afloje el tornillo de fijación con una llave de
tubo.

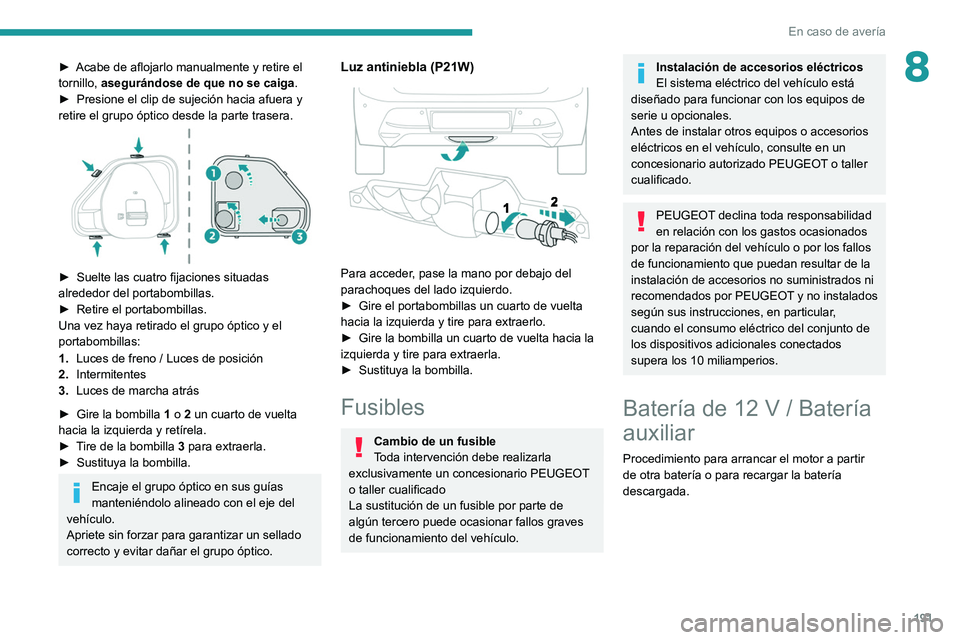

191
En caso de avería
8► Acabe de aflojarlo manualmente y retire el
tornillo, asegurándose de que no se caiga.
►

Presione el clip de sujeción hacia afuera y
retire el grupo óptico desde la parte trasera.


► Suelte las cuatro fijaciones situadas
alrededor del portabombillas.
►

Retire el portabombillas.
Una vez haya retirado el grupo óptico y el
portabombillas:
1. Luces de freno / Luces de posición
2. Intermitentes
3. Luces de marcha atrás
►


Gire la bombilla

1
o 2 un cuarto de vuelta
hacia la izquierda y retírela.
►

T
ire de la bombilla 3 para extraerla.
►

Sustituya la bombilla.
Encaje el grupo óptico en sus guías
manteniéndolo alineado con el eje del
vehículo.
Apriete sin forzar para garantizar un sellado
correcto y evitar dañar el grupo óptico.
Luz antiniebla (P21W)


Para acceder, pase la mano por debajo del
parachoques del lado izquierdo.
►

Gire el portabombillas un cuarto de vuelta
hacia la izquierda y tire para extraerlo.
►


Gire la bombilla un cuarto de vuelta hacia la
izquierda y tire para extraerla.
►


Sustituya la bombilla.
Fusibles
Cambio de un fusible
Toda intervención debe realizarla
exclusivamente un concesionario PEUGEOT
o taller cualificado
La sustitución de un fusible por parte de
algún tercero puede ocasionar fallos graves
de funcionamiento del vehículo.
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con los equipos de
serie u opcionales.
Antes de instalar otros equipos o accesorios
eléctricos en el vehículo, consulte en un
concesionario autorizado PEUGEOT o taller
cualificado.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los fallos
de funcionamiento que puedan resultar de la
instalación de accesorios no suministrados ni
recomendados por PEUGEOT y no instalados
según sus instrucciones, en particular,
cuando el consumo eléctrico del conjunto de
los dispositivos adicionales conectados
supera los 10 miliamperios.
Batería de 12 V / Batería
auxiliar
Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.

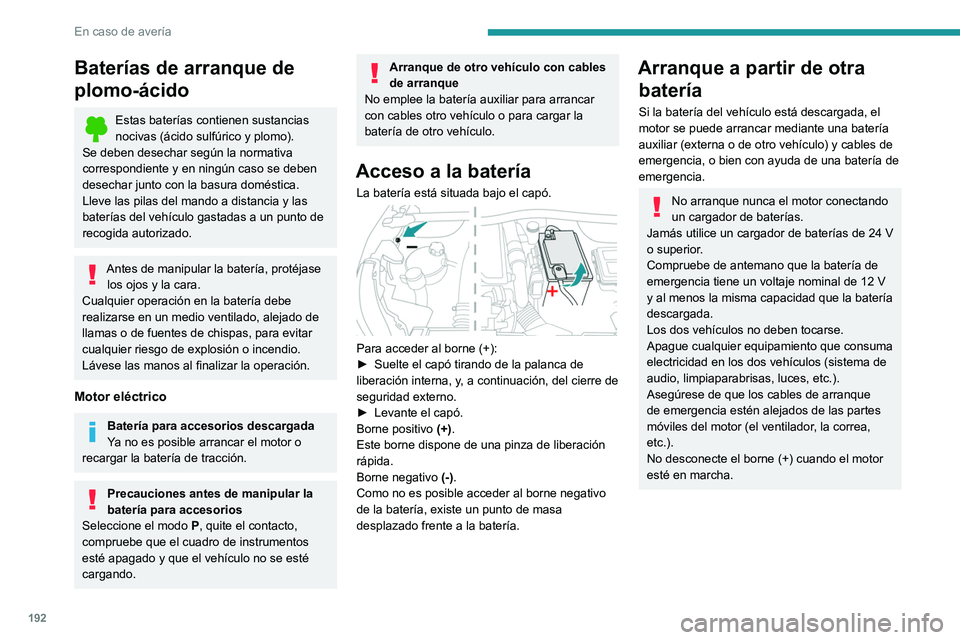

192
En caso de avería
Baterías de arranque de
plomo-ácido
Estas baterías contienen sustancias
nocivas (ácido sulfúrico y plomo).
Se deben desechar según la normativa
correspondiente y en ningún caso se deben
desechar junto con la basura doméstica.
Lleve las pilas del mando a distancia y las
baterías del vehículo gastadas a un punto de
recogida autorizado.
Antes de manipular la batería, protéjase los ojos y la cara.
Cualquier operación en la batería debe
realizarse en un medio ventilado, alejado de
llamas o de fuentes de chispas, para evitar
cualquier riesgo de explosión o incendio.
Lávese las manos al finalizar la operación.
Motor eléctrico
Batería para accesorios descargada
Ya no es posible arrancar el motor o
recargar la batería de tracción.
Precauciones antes de manipular la
batería para accesorios
Seleccione el modo P, quite el contacto,
compruebe que el cuadro de instrumentos
esté apagado y que el vehículo no se esté
cargando.
Arranque de otro vehículo con cables
de arranque
No emplee la batería auxiliar para arrancar
con cables otro vehículo o para cargar la
batería de otro vehículo.
Acceso a la batería
La batería está situada bajo el capó.

Para acceder al borne (+):
► Suelte el capó tirando de la palanca de
liberación interna, y
, a continuación, del cierre de
seguridad externo.
►

Levante el capó.
Borne positivo (+)

.
Este borne dispone de una pinza de liberación
rápida.
Borne negativo (-).
Como no es posible acceder al borne negativo
de la batería, existe un punto de masa
desplazado frente a la batería.
Arranque a partir de otra batería
Si la batería del vehículo está descargada, el
motor se puede arrancar mediante una batería
auxiliar (externa o de otro vehículo) y cables de
emergencia, o bien con ayuda de una batería de
emergencia.
No arranque nunca el motor conectando
un cargador de baterías.
Jamás utilice un cargador de baterías de 24
V
o superior.
Compruebe de antemano que la batería de
emergencia tiene un voltaje nominal de 12
V
y al menos la misma capacidad que la batería
descargada.
Los dos vehículos no deben tocarse.
Apague cualquier equipamiento que consuma
electricidad en los dos vehículos (sistema de
audio, limpiaparabrisas, luces, etc.).
Asegúrese de que los cables de arranque
de emergencia estén alejados de las partes
móviles del motor (el ventilador, la correa,
etc.).
No desconecte el borne (+) cuando el motor
esté en marcha.

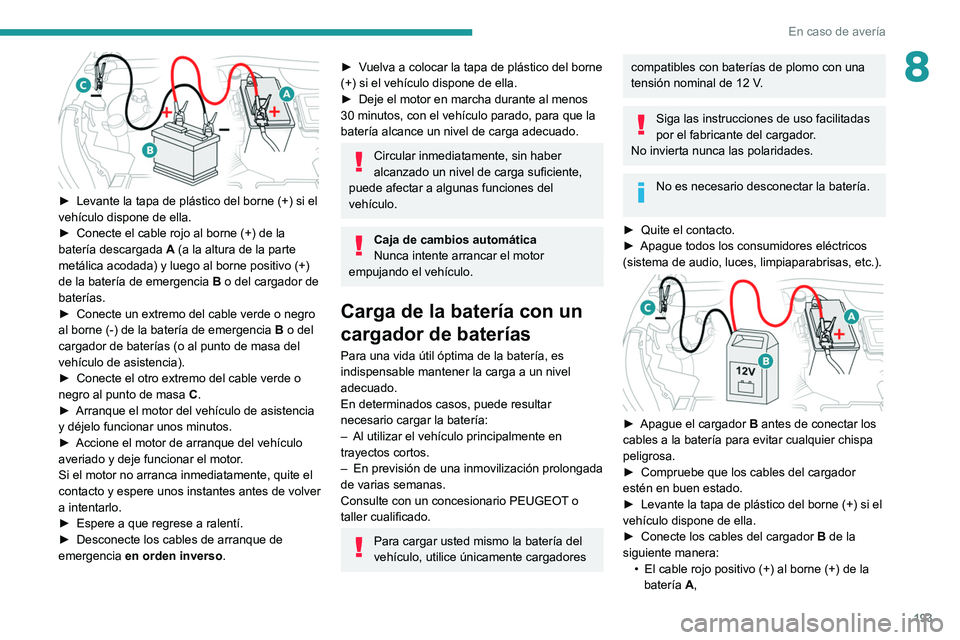

193
En caso de avería
8

► Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►

Conecte el cable rojo al borne (+) de la
batería descargada


A
(a la altura de la parte
metálica acodada) y luego al borne positivo (+)
de la batería de emergencia B o del cargador de
baterías.
►

Conecte un extremo del cable verde o negro
al borne (-) de la batería de emergencia B

o del
cargador de baterías (o al punto de masa del
vehículo de asistencia).
►

Conecte el otro extremo del cable verde o
negro al punto de masa C

.
►

Arranque el motor del vehículo de asistencia
y déjelo funcionar unos minutos.
►


Accione el motor de arranque del vehículo
averiado y deje funcionar el motor

.
Si el motor no arranca inmediatamente, quite el
contacto y espere unos instantes antes de volver
a intentarlo.
►

Espere a que regrese a ralentí.
►


Desconecte los cables de arranque de
emergencia en orden inverso

.
► Vuelva a colocar la tapa de plástico del borne
(+) si el vehículo dispone de ella.
►
Deje el motor en marcha durante al menos
30

minutos, con el vehículo parado, para que la
batería alcance un nivel de carga adecuado.
Circular inmediatamente, sin haber
alcanzado un nivel de carga suficiente,
puede afectar a algunas funciones del
vehículo.
Caja de cambios automática
Nunca intente arrancar el motor
empujando el vehículo.
Carga de la batería con un
cargador de baterías
Para una vida útil óptima de la batería, es
indispensable mantener la carga a un nivel
adecuado.
En determinados casos, puede resultar
necesario cargar la batería:
–

Al utilizar el vehículo principalmente en
trayectos cortos.
–


En previsión de una inmovilización prolongada
de varias semanas.
Consulte con un concesionario PEUGEOT

o
taller cualificado.
Para cargar usted mismo la batería del
vehículo, utilice únicamente cargadores
compatibles con baterías de plomo con una
tensión nominal de 12 V.
Siga las instrucciones de uso facilitadas
por el fabricante del cargador.
No invierta nunca las polaridades.
No es necesario desconectar la batería.
►

Quite el contacto.
►


Apague todos los consumidores eléctricos
(sistema de audio, luces, limpiaparabrisas, etc.).


► Apague el cargador B antes de conectar los
cables a la batería para evitar cualquier chispa
peligrosa.
►

Compruebe que los cables del cargador
estén en buen estado.
►


Levante la tapa de plástico del borne (+) si el
vehículo dispone de ella.
►


Conecte los cables del cargador B

de la
siguiente manera: •

El cable rojo positivo (+) al borne (+) de la
batería

A,

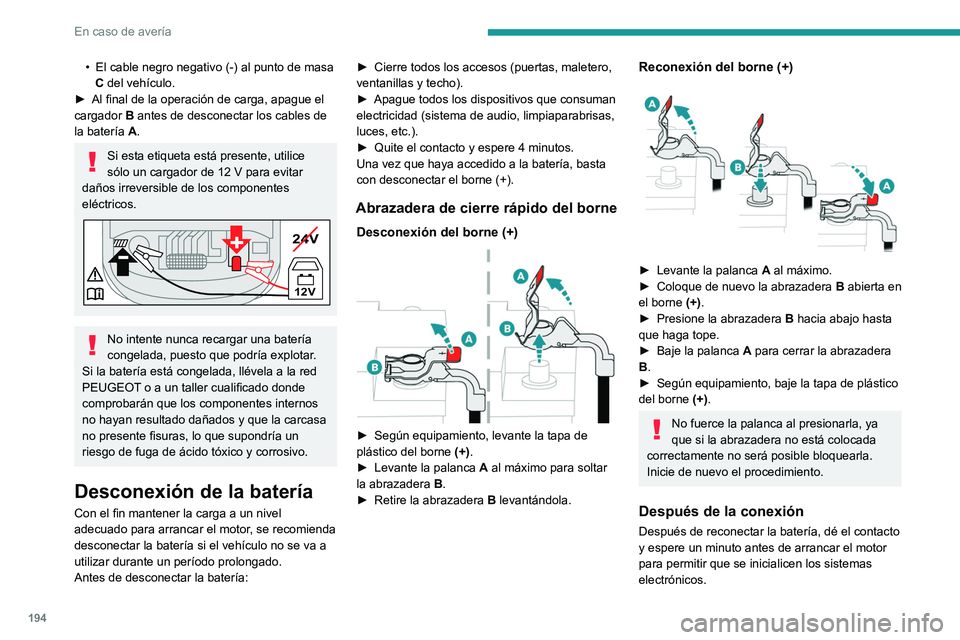

194
En caso de avería
• El cable negro negativo (-) al punto de masa
C del vehículo.
►

Al final de la operación de carga, apague el
cargador B

antes de desconectar los cables de
la batería A.
Si esta etiqueta está presente, utilice
sólo un cargador de 12 V para evitar
daños irreversible de los componentes
eléctricos.
24V
12V
-+
No intente nunca recargar una batería
congelada, puesto que podría explotar.
Si la batería está congelada, llévela a la red
PEUGEOT o a un taller cualificado donde
comprobarán que los componentes internos
no hayan resultado dañados y que la carcasa
no presente fisuras, lo que supondría un
riesgo de fuga de ácido tóxico y corrosivo.
Desconexión de la batería
Con el fin mantener la carga a un nivel
adecuado para arrancar el motor, se recomienda
desconectar la batería si el vehículo no se va a
utilizar durante un período prolongado.
Antes de desconectar la batería: ►

Cierre todos los accesos (puertas, maletero,
ventanillas y techo).
►

Apague todos los dispositivos que consuman
electricidad (sistema de audio, limpiaparabrisas,
luces, etc.).
►

Quite el contacto y espere 4 minutos.
Una vez que haya accedido a la batería, basta
con desconectar el borne (+).
Abrazadera de cierre rápido del borne
Desconexión del borne (+)

► Según equipamiento, levante la tapa de
plástico del borne (+)
.
►

Levante la palanca A

al máximo para soltar
la abrazadera B.
►

Retire la abrazadera B

levantándola.
Reconexión del borne (+)

► Levante la palanca A al máximo.
► Coloque de nuevo la abrazadera B abierta en
el borne (+).
►

Presione la abrazadera B

hacia abajo hasta
que haga tope.
►

Baje la palanca A

para cerrar la abrazadera
B.
►

Según equipamiento, baje la tapa de plástico
del borne (+)

.
No fuerce la palanca al presionarla, ya
que si la abrazadera no está colocada
correctamente no será posible bloquearla.
Inicie de nuevo el procedimiento.
Después de la conexión
Después de reconectar la batería, dé el contacto
y espere un minuto antes de arrancar el motor
para permitir que se inicialicen los sistemas
electrónicos.
No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
– Mando a distancia o la llave electrónica
(según versión).
– Los elevalunas eléctricos.
– La fecha y la hora.
– Las emisoras de radio presintonizadas.
El sistema Stop & Start podría no estar
operativo durante el trayecto siguiente al
primer arranque del motor.
En ese caso, el sistema no estará de nuevo
disponible hasta que el vehículo se inmovilice
durante un periodo continuado, cuya duración
dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).

195
En caso de avería

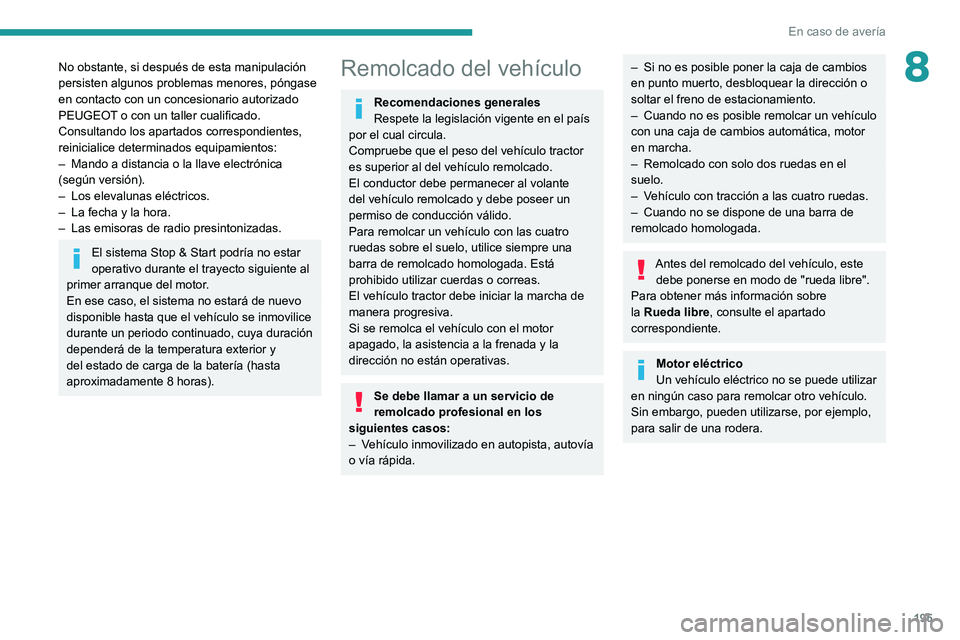

8No obstante, si después de esta manipulación
persisten algunos problemas menores, póngase
en contacto con un concesionario autorizado
PEUGEOT o con un taller cualificado.
Consultando los apartados correspondientes,
reinicialice determinados equipamientos:
–
Mando a distancia o la llave electrónica
(según versión).
–


Los elevalunas eléctricos.
–


La fecha y la hora.
–


Las emisoras de radio presintonizadas.
El sistema Stop & Start podría no estar
operativo durante el trayecto siguiente al
primer arranque del motor.
En ese caso, el sistema no estará de nuevo
disponible hasta que el vehículo se inmovilice
durante un periodo continuado, cuya duración
dependerá de la temperatura exterior y
del estado de carga de la batería (hasta
aproximadamente 8 horas).
Remolcado del vehículo
Recomendaciones generales
Respete la legislación vigente en el país
por el cual circula.
Compruebe que el peso del vehículo tractor
es superior al del vehículo remolcado.
El conductor debe permanecer al volante
del vehículo remolcado y debe poseer un
permiso de conducción válido.
Para remolcar un vehículo con las cuatro
ruedas sobre el suelo, utilice siempre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
El vehículo tractor debe iniciar la marcha de
manera progresiva.
Si se remolca el vehículo con el motor
apagado, la asistencia a la frenada y la
dirección no están operativas.
Se debe llamar a un servicio de
remolcado profesional en los
siguientes casos:
–

V

ehículo inmovilizado en autopista, autovía
o vía rápida.
– Si no es posible poner la caja de cambios
en punto muerto, desbloquear la dirección o
soltar el freno de estacionamiento.
–

Cuando no es posible remolcar un vehículo
con una caja de cambios automática, motor
en marcha.
–


Remolcado con solo dos ruedas en el
suelo.
–


V
ehículo con tracción a las cuatro ruedas.
–

Cuando no se dispone de una barra de
remolcado homologada.
Antes del remolcado del vehículo, este debe ponerse en modo de "rueda libre".
Para obtener más información sobre
la Rueda libre, consulte el apartado
correspondiente.
Motor eléctrico
Un vehículo eléctrico no se puede utilizar
en ningún caso para remolcar otro vehículo.
Sin embargo, pueden utilizarse, por ejemplo,
para salir de una rodera.

196
En caso de avería

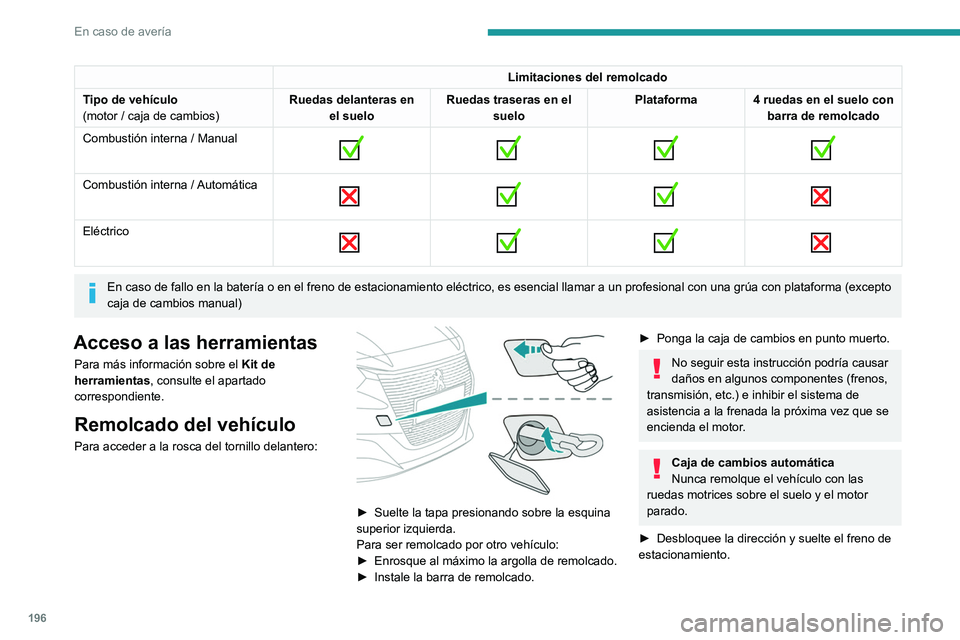

Limitaciones del remolcado
Tipo de vehículo
(motor / caja de cambios) Ruedas delanteras en
el suelo Ruedas traseras en el
suelo Plataforma 4 ruedas en el suelo con
barra de remolcado
Combustión interna / Manual


Combustión interna / Automática

Eléctrico

En caso de fallo en la batería o en el freno de estacionamiento elé\
ctrico, es esencial llamar a un profesional con una grúa con plataforma (exc\
epto
caja de cambios manual)
Acceso a las herramientas
Para más información sobre el
Kit de
herramientas , consulte el apartado
correspondiente.
Remolcado del vehículo
Para acceder a la rosca del tornillo delantero:

► Suelte la tapa presionando sobre la esquina
superior izquierda.
Para ser remolcado por otro vehículo:
►

Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
► Ponga la caja de cambios en punto muerto.
No seguir esta instrucción podría causar
daños en algunos componentes (frenos,
transmisión, etc.) e inhibir el sistema de
asistencia a la frenada la próxima vez que se
encienda el motor.
Caja de cambios automática
Nunca remolque el vehículo con las
ruedas motrices sobre el suelo y el motor
parado.
►

Desbloquee la dirección y suelte el freno de
estacionamiento.
► Encienda las luces de emergencia en ambos
vehículos según la legislación en vigor en el país
por el que circula.
► Inicie la marcha con suavidad y recorra sólo
una distancia corta a una velocidad reducida.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:

► Suelte la tapa presionando sobre la zona
izquierda.
► Tire de la tapa hacia abajo.
Para remolcar otro vehículo:
► Enrosque al máximo la argolla de remolcado.
► Instale la barra de remolcado.
► Encienda las luces de emergencia de los dos
vehículos.
► Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.

197
En caso de avería

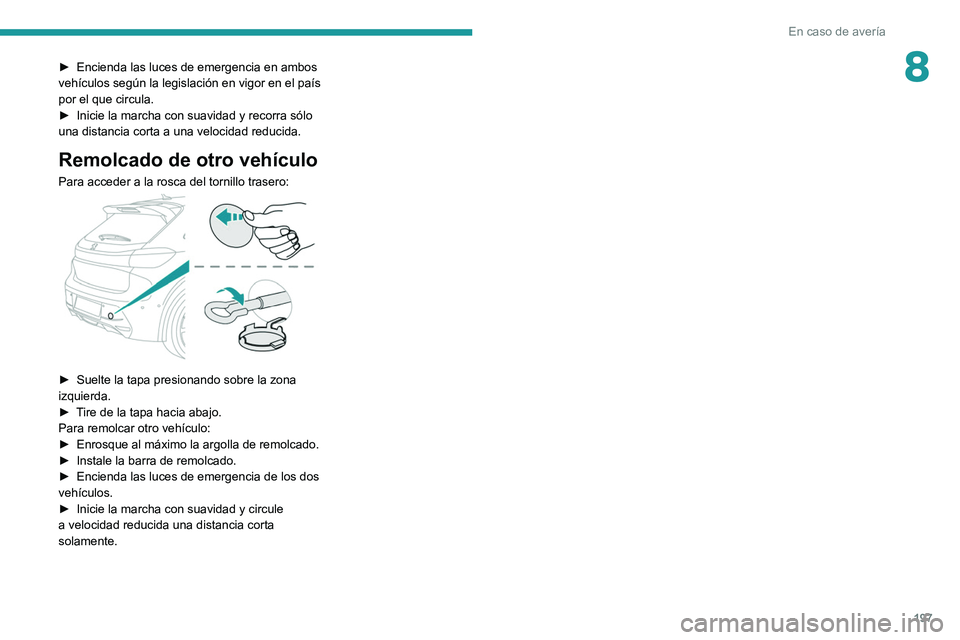

8► Encienda las luces de emergencia en ambos
vehículos según la legislación en vigor en el país
por el que circula.
►

Inicie la marcha con suavidad y recorra sólo
una distancia corta a una velocidad reducida.
Remolcado de otro vehículo
Para acceder a la rosca del tornillo trasero:

► Suelte la tapa presionando sobre la zona
izquierda.
►

T
ire de la tapa hacia abajo.
Para remolcar otro vehículo:
►

Enrosque al máximo la argolla de remolcado.
►


Instale la barra de remolcado.
►


Encienda las luces de emergencia de los dos
vehículos.
►


Inicie la marcha con suavidad y circule
a velocidad reducida una distancia corta
solamente.

198

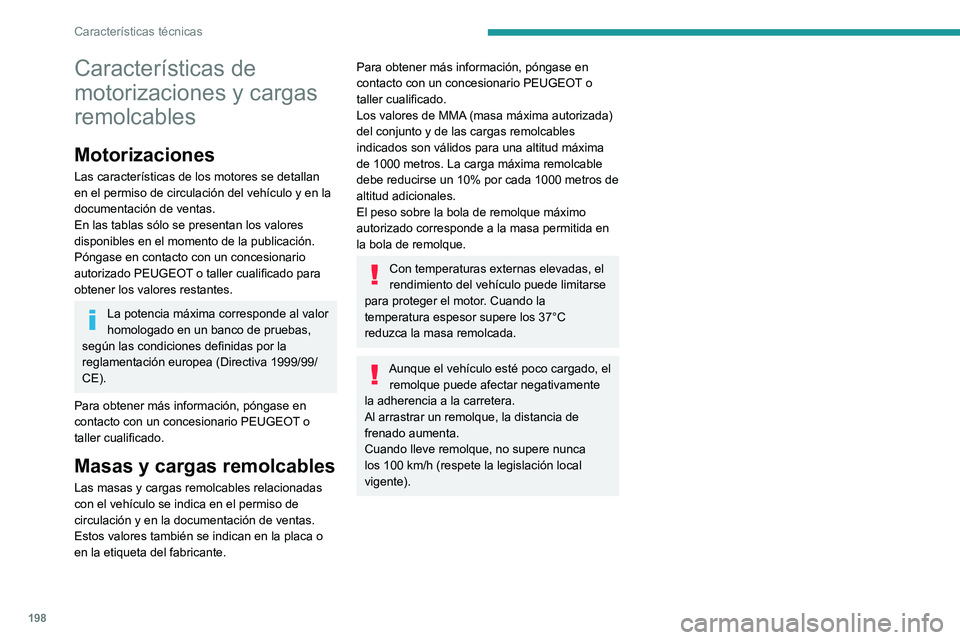

Características técnicas
Características de
motorizaciones y cargas
remolcables
Motorizaciones
Las características de los motores se detallan
en el permiso de circulación del vehículo y en la
documentación de ventas.
En las tablas sólo se presentan los valores
disponibles en el momento de la publicación.
Póngase en contacto con un concesionario
autorizado PEUGEOT o taller cualificado para
obtener los valores restantes.
La potencia máxima corresponde al valor
homologado en un banco de pruebas,
según las condiciones definidas por la
reglamentación europea (Directiva 1999/99/
CE).
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Masas y cargas remolcables
Las masas y cargas remolcables relacionadas
con el vehículo se indica en el permiso de
circulación y en la documentación de ventas.
Estos valores también se indican en la placa o
en la etiqueta del fabricante.
Para obtener más información, póngase en
contacto con un concesionario PEUGEOT o
taller cualificado.
Los valores de MMA (masa máxima autorizada)
del conjunto y de las cargas remolcables
indicados son válidos para una altitud máxima
de 1000 metros. La carga máxima remolcable
debe reducirse un 10% por cada 1000 metros de
altitud adicionales.
El peso sobre la bola de remolque máximo
autorizado corresponde a la masa permitida en
la bola de remolque.
Con temperaturas externas elevadas, el
rendimiento del vehículo puede limitarse
para proteger el motor. Cuando la
temperatura espesor supere los 37°C
reduzca la masa remolcada.
Aunque el vehículo esté poco cargado, el remolque puede afectar negativamente
la adherencia a la carretera.
Al arrastrar un remolque, la distancia de
frenado aumenta.
Cuando lleve remolque, no supere nunca
los 100
km/h (respete la legislación local
vigente).
Motorizaciones y cargas remolcables - Gasolina
Motorizaciones 1.2 PureTech 75 1.2 PureTech 75
S&S1.2 PureTech
100 1.2 PureTech 100 S&S
Cajas de cambios BVM5
(Manual de 5
velocidades) BVM5
(Manual de 5
velocidades) BVM6
(Manual de 6
velocidades) BVM6
(Manual de 6
velocidades) EAT8
(Automática de 8 velocidades)
Códigos EB2FAMD MA EB2FAD MA
STTEB2ADTMD
MB6 EB2ADTD_B
MB6 STT EB2ADTD ATN8
STT
Códigos de modelo: HMGHMH HNBHNEHNK
Cilindrada (cc) 1.1991.1991.1991.1991.199
Potencia máx.: estándar CE (kW) 5555737474
Carburante Sin plomo
(RON 91 como mínimo) Sin plomo
(RON 95 como mínimo) Sin plomo
(RON 91 como mínimo) Sin plomo
(RON 95 como mínimo) Sin plomo
(RON 95 como mínimo)
Remolque con frenos (en el límite de la MMA del
conjunto) (kg)
en una pendiente del 10 % o del 12 % 500
5005001.200 1.200
Remolque sin frenos (kg) 500500500580580
Peso máximo autorizado sobre la bola de
remolque (kg) 55
55555555
