PEUGEOT 3008 2010 Manuale duso (in Italian)
Manufacturer: PEUGEOT, Model Year: 2010, Model line: 3008, Model: PEUGEOT 3008 2010Pages: 311, PDF Dimensioni: 22.93 MB
Page 121 of 311
ALLESTIMENTI INTERNI
107
Sollevare il tappeto del bagagliaio,
attaccando i due cordoncini ai gan-
ci, quindi accedere al contenitore
portaoggetti.
S e c o n d o l a c o n fi g u r a z i o n e d e l v e i c o l o ,
il contenitore comprende appositi spazi
per la sistemazione:
- di una scatola di lampadine di ri- cambio,
- di un kit d'emergenza,
- di un kit di riparazione provvisoria dei pneumatici,
- di due triangoli d'emergenza,
- ... Contenitore portaoggetti Caricatore CD
Può contenere 6 dischi.
Accesso
- Collocare il pianale in posizione bassa.
- Aprire lo sportello girando la sua manopola.
- F a r r u o t a r e i l c a r i c a t o r e v e r s o d i s é , quindi cambiare i CD, uno alla volta.
- Ricollocare il caricatore nel suo al- loggiamento.
- Richiudere correttamente lo sportel- lo per evitare che il caricatore fuorie-
sca dal suo alloggiamento durante il
trasporto. L'utilizzo di CD masterizzati
può provocare malfunziona-
menti.
Inserire solo CD rotondi.
Page 122 of 311
ALLESTIMENTI INTERNI
108
Pianale mobile del bagagliaio
Questo pianale a tre posizioni permette
di ottimizzare il volume del bagagliaio
grazie alle guide poste ai lati:
- Posizione alta (50 Kg massimo): il pianale è allineato con lo sportello
inferiore chiuso.
Si possono caricare oggetti conser- vando al tempo stesso una parte
protetta e isolata.
- Posizione intermedia (100 Kg mas- simo): il pianale è allineato con lo
sportello inferiore aperto.
S i o t t i e n e u n p i a n a l e p i a t t o fi n o a i sedili anteriori, quando i sedili po-
steriori sono in posizione a scom-
parsa.
- Posizione bassa (150 Kg massimo): volume massimo del bagagliaio. Per posizionarlo e tenerlo in sbieco:
Dalla posizione alta, far risalire il
pianale verso il copribagagli.
N o n e s i t a r e a s u p e r a r e i d u e f e r m i
retraibili, quindi posare il pianale su
questi due fermi.
Per spostarlo in altezza:
Spingere il pianale completamente
in avanti quindi utilizzare i soste-
gni A per posizionare il pianale nella
posizione desiderata. Il pianale è dotato di quattro anelli per
fi s s a r e i b a g a g l i r i s p e t t a n d o i c a r i c h i i n -
dicati (nel bagagliaio).
Page 123 of 311
ALLESTIMENTI INTERNI
109
Torcia portatile
Lampada amovibile, integrata nella pa-
rete del bagagliaio, che serve ad illumi-
nare il bagagliaio e funge da torcia.
Funzionamento
Questa torcia funziona con accumulatori
d i t i p o N i M H .
Dispone di un'autonomia di circa 45 mi-
nuti e si ricarica quando il veicolo è in
marcia. Utilizzo
Estrarla dal suo alloggiamento tiran-
do dal lato della torcia A .
Per accenderla o spegnerla, premere
l'interruttore situato sul retro.
Aprire il supporto sul retro per ap-
poggiare e sollevare la torcia; ad
esempio, quando si deve sostituire
una ruota.
Collocamento
Ricollocare la torcia nel suo allog-
giamento iniziando dalla parte più
stretta B .
Ciò permette di spegnere automati- camente la torcia se ci si è dimenti-
cati di farlo. Tendine laterali posteriori
Applicate sui vetri posteriori, proteggo-
no i bambini dai raggi del sole.
Tirare la tendina afferrandola dalla
linguetta centrale.
P o s i z i o n a r e i l fi s s a g g i o d e l l a t e n d i n a
sui ganci.
Rispettare le polarità quando si
inseriscono gli accumulatori.
N o n s o s t i t u i r e m a i g l i a c c u m u l a t o r i
con delle pile. Se la torcia è stata inserita
male, rischia di non ricaricarsi
e di non accendersi all'apertu-
ra del bagagliaio.
Per il funzionamento dell'illu-
minazione del bagagliaio, fare
riferimento al capitolo "Visibili-
tà - § Illuminazione del baga-
gliaio".
Page 124 of 311
ALLESTIMENTI INTERNI
105
Copribagagli Per ripiegarlo:
sganciare i due cordoncini,
r i p i e g a r l o a fi s a r m o n i c a fi n o a i s e d i l i
posteriori.
Per rimuoverlo:
ripiegare il copribagagli come de-
scritto prima,
s g a n c i a r e i fi s s a g g i a s i n i s t r a e a d e -
stra premendoli leggermente,
posizionare le mani come indicato
n e l l a fi g u r a e t i r a r e i l t u t t o v e r s o d i s é . Per riporlo sul fondo del bagagliaio:
rimuovere il copribagagli come de-
scritto prima,
posizionare il pianale di sbieco,
posizionare il copribagagli nel suo
alloggiamento (tacca prevista A ), si-
tuato sul fondo del bagagliaio,
se il pianale è stato posizionato in
sbieco il copribagagli rimane protetto.
È costituito da tre parti ripiegabili su se
stesse.
Per riposizionarlo:
afferrare il copribagagli con le due
mani e posarlo sul suo supporto,
a p r i r l o fi n o a i m o n t a n t i d e l b a g a -
gliaio,
agganciare i due cordoncini,
se necessario, premere la parte su-
periore del copribagagli, da entrambi
i l a t i , p e r a g g a n c i a r e i fi s s a g g i .
Page 125 of 311
ALLESTIMENTI INTERNI
106
Per la sostituzione di una
ruota
Permettono di accedere facil-
m e n t e a l l a r u o t a d i s c o r t a , fi s s a n d o
il fondo del bagagliaio con i due cor-
doncini.
Permettono di appendere delle borse.
Ganci
Per collegare un accessorio 12 V
(potenza max. 120 Watt), toglie-
re l'elemento protettivo e collegare
l'adattatore idoneo.
Mettere la chiave in posizione contatto.
Presa accessori 12 V Rete ferma bagagli
F i s s a t a a g l i a n e l l i d i a n c o r a g g i o d e l p i a -
nale mobile del bagagliaio, permette di
bloccare i bagagli.
Rispettare i carichi indicati sul lato del
bagagliaio, in funzione della posizione
del pianale mobile.
Per ragioni di sicurezza, in caso di fre-
nata brusca, si raccomanda di sistemare
gli oggetti pesanti il più vicino possibile
allo schienale dei sedili posteriori.
Page 126 of 311
ALLESTIMENTI INTERNI
107
Sollevare il tappeto del bagagliaio,
attaccando i due cordoncini ai gan-
ci, quindi accedere al contenitore
portaoggetti.
S e c o n d o l a c o n fi g u r a z i o n e d e l v e i c o l o ,
il contenitore comprende appositi spazi
per la sistemazione:
- di una scatola di lampadine di ri- cambio,
- di un kit d'emergenza,
- di un kit di riparazione provvisoria dei pneumatici,
- di due triangoli d'emergenza,
- ... Contenitore portaoggetti Caricatore CD
Può contenere 6 dischi.
Accesso
- Collocare il pianale in posizione bassa.
- Aprire lo sportello girando la sua manopola.
- F a r r u o t a r e i l c a r i c a t o r e v e r s o d i s é , quindi cambiare i CD, uno alla volta.
- Ricollocare il caricatore nel suo al- loggiamento.
- Richiudere correttamente lo sportel- lo per evitare che il caricatore fuorie-
sca dal suo alloggiamento durante il
trasporto. L'utilizzo di CD masterizzati
può provocare malfunziona-
menti.
Inserire solo CD rotondi.
Page 127 of 311
ALLESTIMENTI INTERNI
108
Pianale mobile del bagagliaio
Questo pianale a tre posizioni permette
di ottimizzare il volume del bagagliaio
grazie alle guide poste ai lati:
- Posizione alta (50 Kg massimo): il pianale è allineato con lo sportello
inferiore chiuso.
Si possono caricare oggetti conser- vando al tempo stesso una parte
protetta e isolata.
- Posizione intermedia (100 Kg mas- simo): il pianale è allineato con lo
sportello inferiore aperto.
S i o t t i e n e u n p i a n a l e p i a t t o fi n o a i sedili anteriori, quando i sedili po-
steriori sono in posizione a scom-
parsa.
- Posizione bassa (150 Kg massimo): volume massimo del bagagliaio. Per posizionarlo e tenerlo in sbieco:
Dalla posizione alta, far risalire il
pianale verso il copribagagli.
N o n e s i t a r e a s u p e r a r e i d u e f e r m i
retraibili, quindi posare il pianale su
questi due fermi.
Per spostarlo in altezza:
Spingere il pianale completamente
in avanti quindi utilizzare i soste-
gni A per posizionare il pianale nella
posizione desiderata. Il pianale è dotato di quattro anelli per
fi s s a r e i b a g a g l i r i s p e t t a n d o i c a r i c h i i n -
dicati (nel bagagliaio).
Page 128 of 311
ALLESTIMENTI INTERNI
109
Torcia portatile
Lampada amovibile, integrata nella pa-
rete del bagagliaio, che serve ad illumi-
nare il bagagliaio e funge da torcia.
Funzionamento
Questa torcia funziona con accumulatori
d i t i p o N i M H .
Dispone di un'autonomia di circa 45 mi-
nuti e si ricarica quando il veicolo è in
marcia. Utilizzo
Estrarla dal suo alloggiamento tiran-
do dal lato della torcia A .
Per accenderla o spegnerla, premere
l'interruttore situato sul retro.
Aprire il supporto sul retro per ap-
poggiare e sollevare la torcia; ad
esempio, quando si deve sostituire
una ruota.
Collocamento
Ricollocare la torcia nel suo allog-
giamento iniziando dalla parte più
stretta B .
Ciò permette di spegnere automati- camente la torcia se ci si è dimenti-
cati di farlo. Tendine laterali posteriori
Applicate sui vetri posteriori, proteggo-
no i bambini dai raggi del sole.
Tirare la tendina afferrandola dalla
linguetta centrale.
P o s i z i o n a r e i l fi s s a g g i o d e l l a t e n d i n a
sui ganci.
Rispettare le polarità quando si
inseriscono gli accumulatori.
N o n s o s t i t u i r e m a i g l i a c c u m u l a t o r i
con delle pile. Se la torcia è stata inserita
male, rischia di non ricaricarsi
e di non accendersi all'apertu-
ra del bagagliaio.
Per il funzionamento dell'illu-
minazione del bagagliaio, fare
riferimento al capitolo "Visibili-
tà - § Illuminazione del baga-
gliaio".
Page 129 of 311
SICUREZZA BAMBINI
110
PEUGEOT raccomanda di
trasportare i bambini sui sedili
posteriori del veicolo:
- "con schienale verso la strada"
fi n o a i 2 a n n i d i e t à ,
- "nel senso di marcia" a partire
d a i 2 a n n i d i e t à .
GENERALITÀ SUI SEGGIOLINI PER BAMBINI
"Nel senso di marcia"
Quando un seggiolino per bambini vie-
ne posizionato "nel senso di marcia"
sul sedile del passeggero anteriore ,
occorre regolare il sedile del veicolo in
p o s i z i o n e l o n g i t u d i n a l e i n t e r m e d i a , c o n
lo schienale verticale e lasciare l'airbag
d e l p a s s e g g e r o a t t i v a t o .
Posizione longitudinale intermedia
* La normativa sul trasporto dei bambini è s p e c i fi c a p e r o g n i P a e s e . C o n s u l t a r e
la legislazione vigente nel proprio
P a e s e .
"Schienale verso la strada"
Quando un seggiolino per bambini "con schiena-
le verso la strada" viene collocato sul
sedile del
passeggero anteriore , l ' a i r b a g d e l p a s s e g g e r o
d e v e t a s s a t i v a m e n t e e s s e r e d i s a t t i v a t o , a l t r i m e n -
ti il bambino rischia ferite gravi o addirittura
mortali in caso di attivazione dell'airbag .
L a s i c u r e z z a d e i b a m b i n i , c h e P E U G E O T
ha curato in particolar modo sin dalla fase
d i p r o g e t t a z i o n e d e l v e i c o l o , d i p e n d e a n -
c h e d a l m o d o d i u t i l i z z o d e l v e i c o l o .
P e r v i a g g i a r e c o n l a m a s s i m a s i c u r e z z a ,
rispettare le seguenti raccomandazioni:
- I n c o n f o r m i t à c o n l a r e g o l a m e n t a -
z i o n e e u r o p e a , tutti i bambini di
età inferiore ai 12 anni o di statu-
ra inferiore a un metro e cinquan-
ta, devono essere trasportati su
seggiolini per bambini omologati,
adatti al loro peso , d a c o l l o c a r e s u i
sedili dotati di cinture di sicurezza o
d i a n c o r a g g i I S O F I X * ,
- statisticamente, i sedili più sicuri
per il trasporto dei bambini sono
i sedili posteriori del veicolo,
- un bambino il cui peso è inferiore
a 9 Kg, deve tassativamente es-
sere trasportato su un seggiolino
in posizione "schienale verso la
strada" sia anteriormente che po-
steriormente.
SEGGIOLINO PER BAMBINI SUL SEDILE ANTERIORE

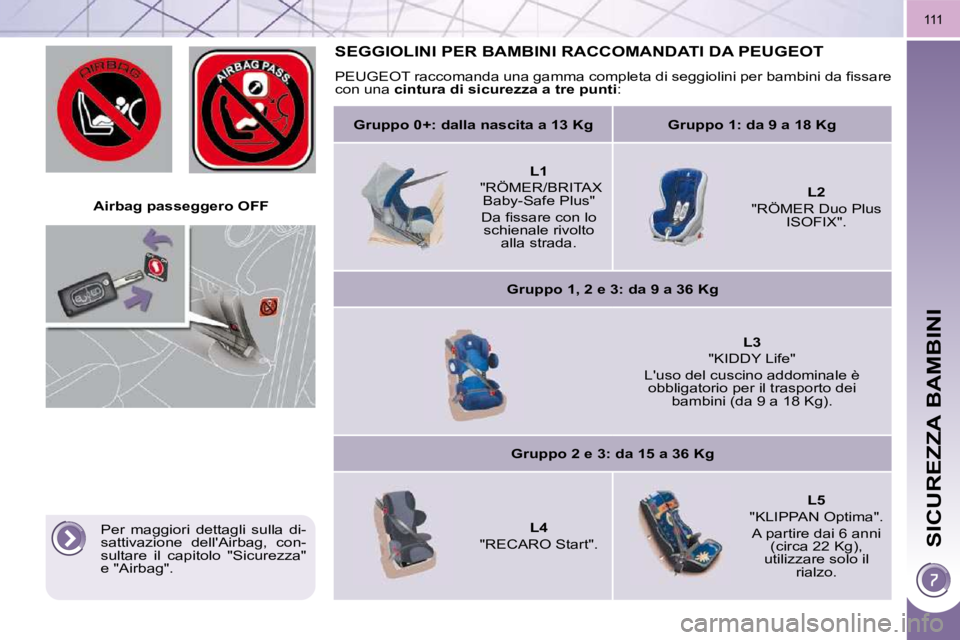

Page 130 of 311
SICUREZZA BAMBINI
111
Airbag passeggero OFF
SEGGIOLINI PER BAMBINI RACCOMANDATI DA PEUGEOT
P E U G E O T r a c c o m a n d a u n a g a m m a c o m p l e t a d i s e g g i o l i n i p e r b a m b i n i d a fi s s a r e
con una cintura di sicurezza a tre punti :
Gruppo 0+: dalla nascita a 13 Kg Gruppo 1: da 9 a 18 Kg
L1
" R Ö M E R / B R I T A X B a b y - S a f e P l u s "
D a fi s s a r e c o n l o schienale rivolto a l l a s t r a d a .
L2
" R Ö M E R D u o P l u s I S O F I X " .
Gruppo 1, 2 e 3: da 9 a 36 Kg
L3
"KIDDY Life"
L'uso del cuscino addominale è obbligatorio per il trasporto dei b a m b i n i ( d a 9 a 1 8 K g ) .
Gruppo 2 e 3: da 15 a 36 Kg
L4
" R E C A R O S t a r t " .
L5
" K L I P P A N O p t i m a " .
A p a r t i r e d a i 6 a n n i ( c i r c a 2 2 K g ) ,
utilizzare solo il r i a l z o .
P e r m a g g i o r i d e t t a g l i s u l l a d i -
s a t t i v a z i o n e d e l l ' A i r b a g , c o n -
sultare il capitolo "Sicurezza"
e " A i r b a g " .
