PEUGEOT 3008 2011.5 Betriebsanleitungen (in German)

9

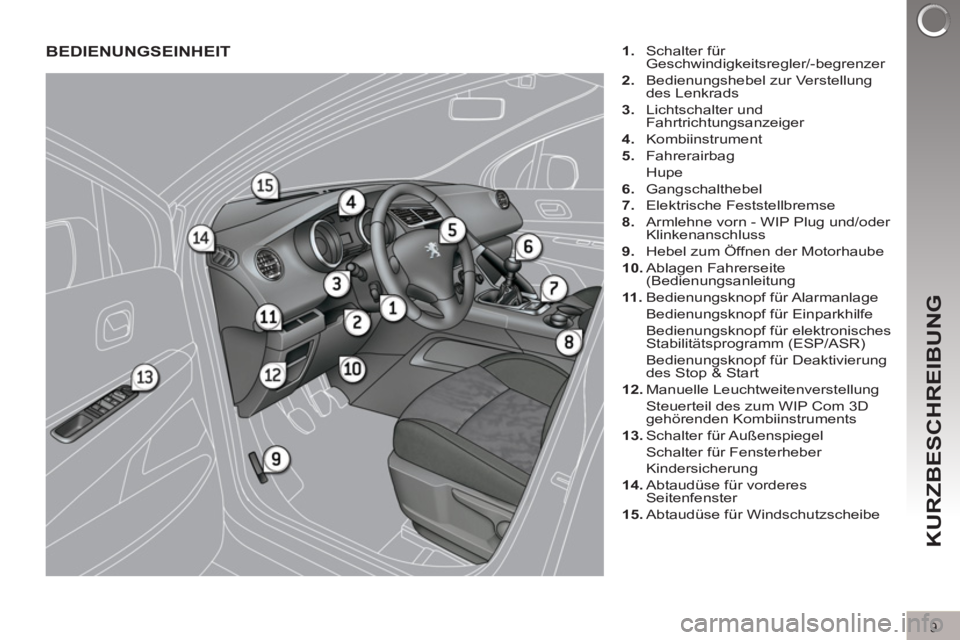

KURZBESCHREIBUNG
BEDIENUNGSEINHEIT


1.
Schalter für
Geschwindigkeitsregler/-begrenzer

2.
Bedienungshebel zur Verstellung
des Lenkrads

3.
Lichtschalter und
Fahrtrichtungsanzeiger

4.
Kombiinstrument

5.
Fahrerairbag
Hupe

6.
Gangschalthebel

7.
Elektrische Feststellbremse

8.
Armlehne vorn - WIP Plug und/oder
Klinkenanschluss

9.
Hebel zum Öffnen der Motorhaube

10.
Ablagen Fahrerseite
(Bedienungsanleitung

11 .
Bedienungsknopf für Alarmanlage
Bedienungsknopf für Einparkhilfe
Bedienungsknopf für elektronisches
Stabilitätsprogramm (ESP/ASR)
Bedienungsknopf für Deaktivierung
des Stop & Start

12.
Manuelle Leuchtweitenverstellung
Steuerteil des zum WIP Com 3D
gehörenden Kombiinstruments

13.
Schalter für Außenspiegel
Schalter für Fensterheber
Kindersicherung

14.
Abtaudüse für vorderes
Seitenfenster

15.
Abtaudüse für Windschutzscheibe

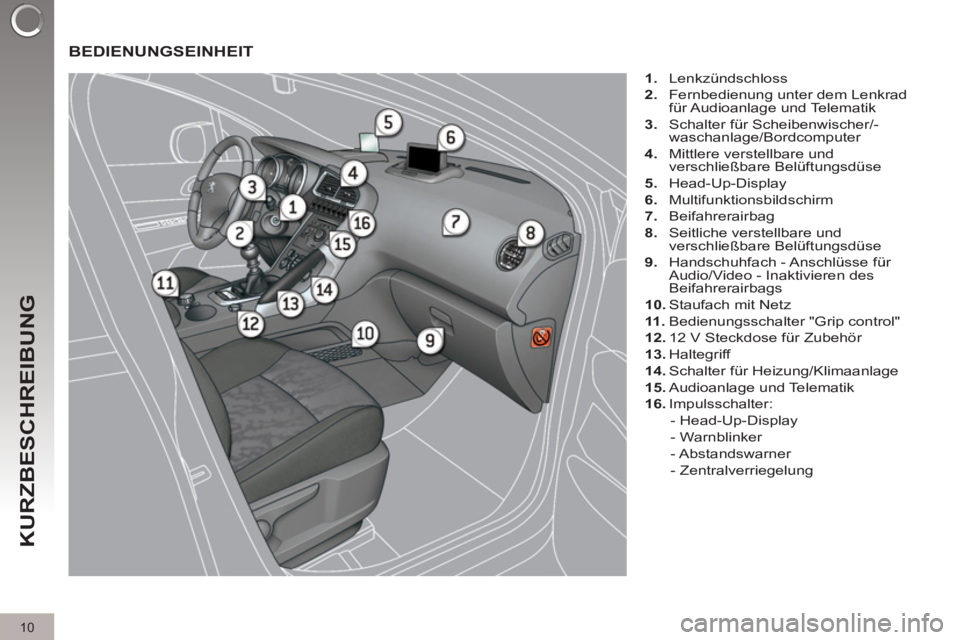

10
KURZBESCHREIBUNG
BEDIENUNGSEINHEIT



1.
Lenkzündschloss

2.
Fernbedienung unter dem Lenkrad
für Audioanlage und Telematik

3.
Schalter für Scheibenwischer/-
waschanlage/Bordcomputer

4.
Mittlere verstellbare und
verschließbare Belüftungsdüse

5.
Head-Up-Display

6.
Multifunktionsbildschirm

7.
Beifahrerairbag

8.
Seitliche verstellbare und
verschließbare Belüftungsdüse

9.
Handschuhfach - Anschlüsse für
Audio/Video - Inaktivieren des
Beifahrerairbags

10.
Staufach mit Netz

11 .
Bedienungsschalter "Grip control"

12.
12 V Steckdose für Zubehör

13.
Haltegriff

14.
Schalter für Heizung/Klimaanlage

15.
Audioanlage und Telematik

16.
Impulsschalter:
- Head-Up-Display
- Warnblinker
- Abstandswarner
- Zentralverriegelung

11
KURZBESCHREIBUNG
RICHTIG SITZEN

Fahrersitz


Längseinstellung
Höheneinstellung



Manuelle Einstellungen

65


Elektrische Einstellungen

66
Neigung der Sitzlehne

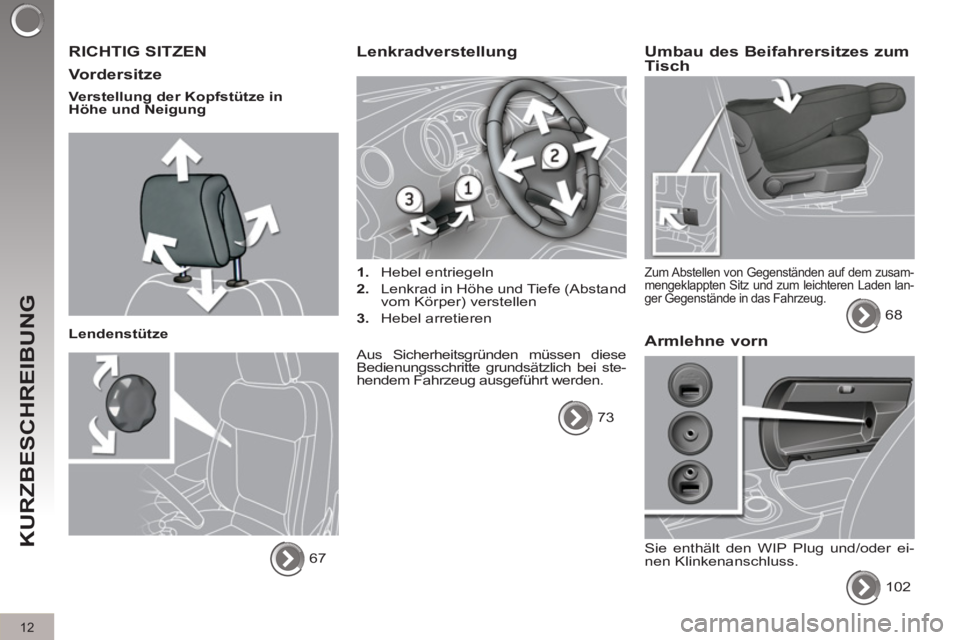

12
KURZBESCHREIBUNG
RICHTIG SITZEN

Vordersitze


Verstellung der Kopfstütze in
Höhe und Neigung

Lendenstütze
67



Lenkradverstellung



1.
Hebel entriegeln

2.
Lenkrad in Höhe und Tiefe (Abstand
vom Körper) verstellen

3.
Hebel arretieren
Aus Sicherheitsgründen müssen diese
Bedienungsschritte grundsätzlich bei ste-
hendem Fahrzeug ausgeführt werden.
73


Umbau des Beifahrersitzes zum
Tisch
Zum Abstellen von Gegenständen auf dem zusam-
mengeklappten Sitz und zum leichteren Laden lan-
ger Gegenstände in das Fahrzeug.
68


Armlehne vorn

Sie enthält den WIP Plug und/oder ei-
nen Klinkenanschluss.
102

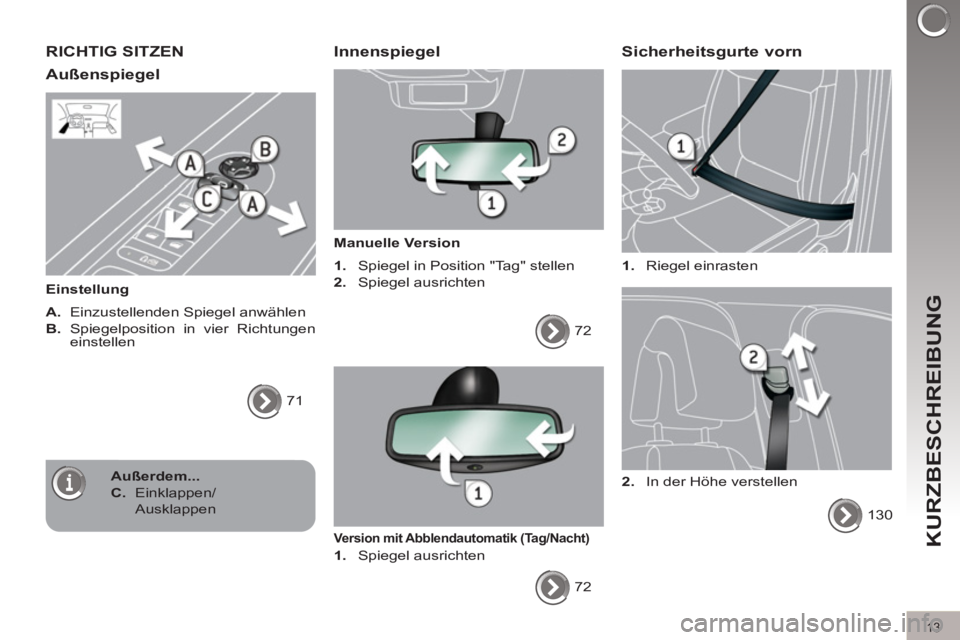

13
KURZBESCHREIBUNG
RICHTIG SITZEN

Außenspiegel


Einstellung

A.
Einzustellenden Spiegel anwählen

B.
Spiegelposition in vier Richtungen
einstellen
71



Innenspiegel


Manuelle Version


1.
Spiegel in Position "Tag" stellen

2.
Spiegel ausrichten
72


Version mit Abblendautomatik (Tag/Nacht)



1.
Spiegel ausrichten
72



Sicherheitsgurte vorn



1.
Riegel einrasten
130
2.
In der Höhe verstellen
Außerdem

...


C.
Einklappen/
Ausklappen

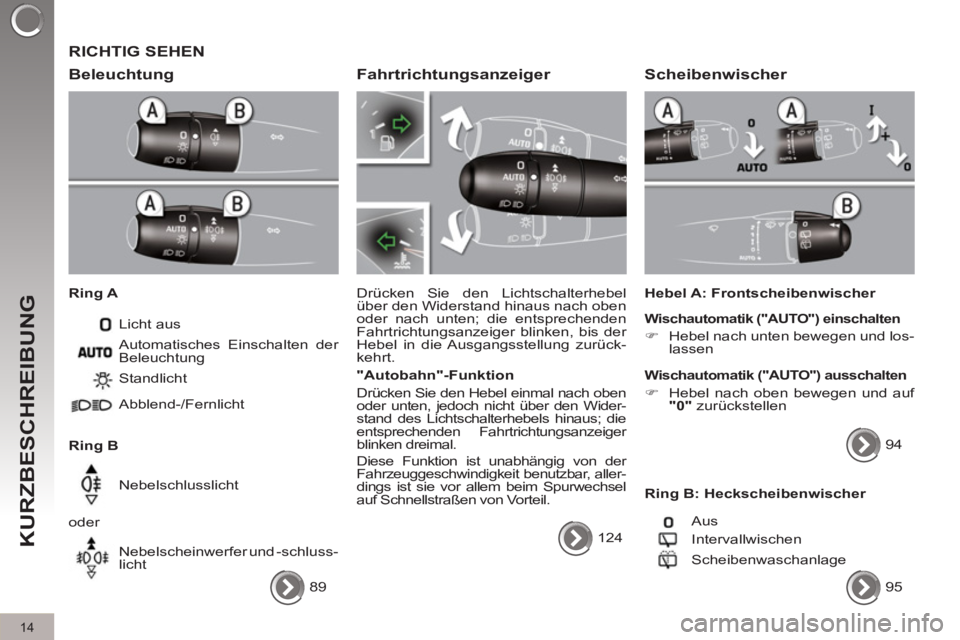

14
KURZBESCHREIBUNG
RICHTIG SEHEN

Beleuchtung


Ring A
Licht aus

Ring B Standlicht
Abblend-/Fernlicht
Nebelschlusslicht
oder
Nebelscheinwerfer und -schluss-
licht Automatisches Einschalten der
Beleuchtung
89



Fahrtrichtungsanzeiger

Drücken Sie den Lichtschalterhebel
über den Widerstand hinaus nach oben
oder nach unten; die entsprechenden
Fahrtrichtungsanzeiger blinken, bis der
Hebel in die Ausgangsstellung zurück-
kehrt.

"Autobahn"-Funktion
Drücken Sie den Hebel einmal nach oben
oder unten, jedoch nicht über den Wider-
stand des Lichtschalterhebels hinaus; die
entsprechenden Fahrtrichtungsanzeiger
blinken dreimal.
Diese Funktion ist unabhängig von der
Fahrzeuggeschwindigkeit benutzbar, aller-
dings ist sie vor allem beim Spurwechsel
auf Schnellstraßen von Vorteil.
124



Scheibenwischer


Hebel A: Frontscheibenwischer


Wischautomatik ("AUTO") einschalten



)
Hebel nach unten bewegen und los-
lassen



Wischautomatik ("AUTO") ausschalten



)
Hebel nach oben bewegen und auf
"0"
zurückstellen
94

Ring B: Heckscheibenwischer
Aus
Intervallwischen
Scheibenwaschanlage
95

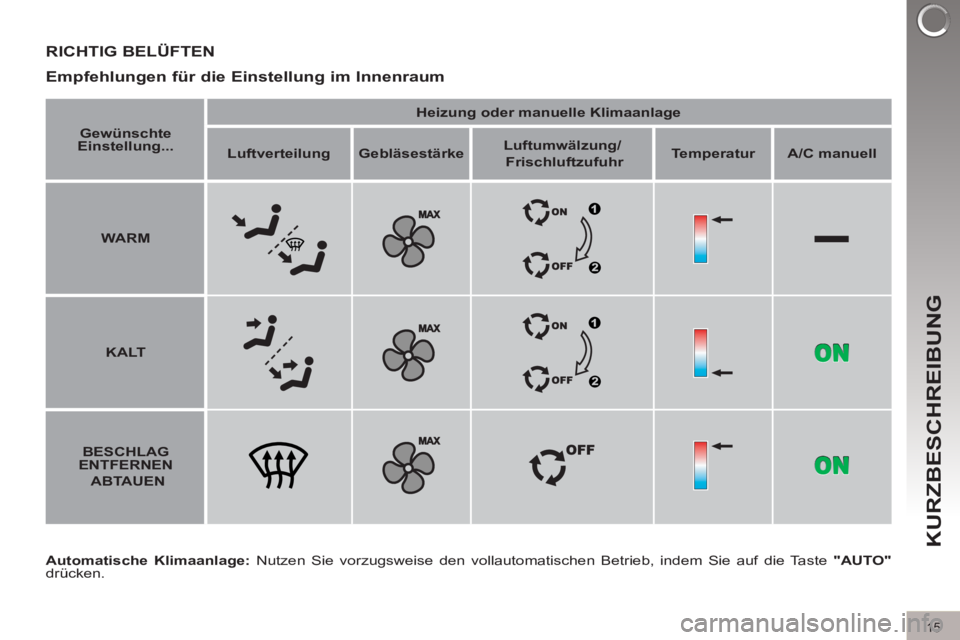

15
KURZBESCHREIBUNG
RICHTIG BELÜFTEN


Automatische Klimaanlage:
Nutzen Sie vorzugsweise den vollautomatischen Betrieb, indem Sie auf die Taste "AUTO"

drücken.


Empfehlungen für die Einstellung im Innenraum



Gewünschte
Einstellung...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung/


Frischluftzufuhr



Temperatur



A/C manuell




WARM





KALT





BESCHLAG
ENTFERNEN

ABTAUEN

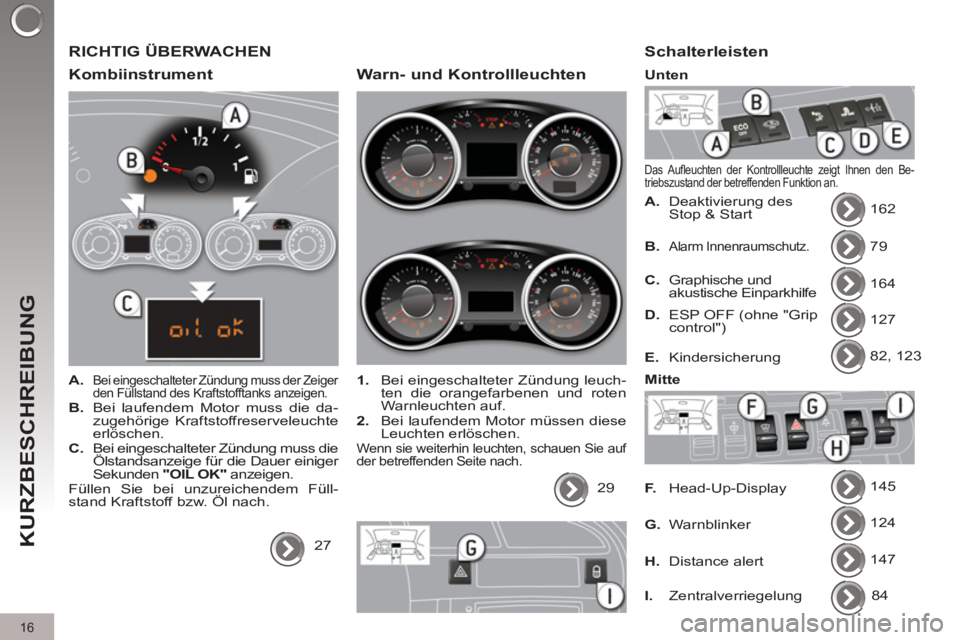

16
KURZBESCHREIBUNG
RICHTIG ÜBERWACHEN

Kombiinstrument



A.
Bei eingeschalteter Zündung muss der Zeiger
den Füllstand des Kraftstofftanks anzeigen.

B.
Bei laufendem Motor muss die da-
zugehörige Kraftstoffreserveleuchte
erlöschen.

C.
Bei eingeschalteter Zündung muss die
Ölstandsanzeige für die Dauer einiger
Sekunden "OIL OK"
anzeigen.
Füllen Sie bei unzureichendem Füll-
stand Kraftstoff bzw. Öl nach.
27


Warn- und Kontrollleuchten



1.
Bei eingeschalteter Zündung leuch-
ten die orangefarbenen und roten
Warnleuchten auf.

2.
Bei laufendem Motor müssen diese
Leuchten erlöschen.

Wenn sie weiterhin leuchten, schauen Sie auf
der betreffenden Seite nach.
29


Schalterleisten

Das Aufl euchten der Kontrollleuchte zeigt Ihnen den Be-
triebszustand der betreffenden Funktion an.


A.
Deaktivierung des
Stop & Start 162
79
164
127
82, 123
145
124
147
B.

Alarm Innenraumschutz.


C.
Graphische und
akustische Einparkhilfe

D.
ESP OFF (ohne "Grip
control")

E.
Kindersicherung

F.
Head-Up-Display

G.
Warnblinker

H.
Distance alert
Unten


Mitte


I.
Zentralverriegelung 84

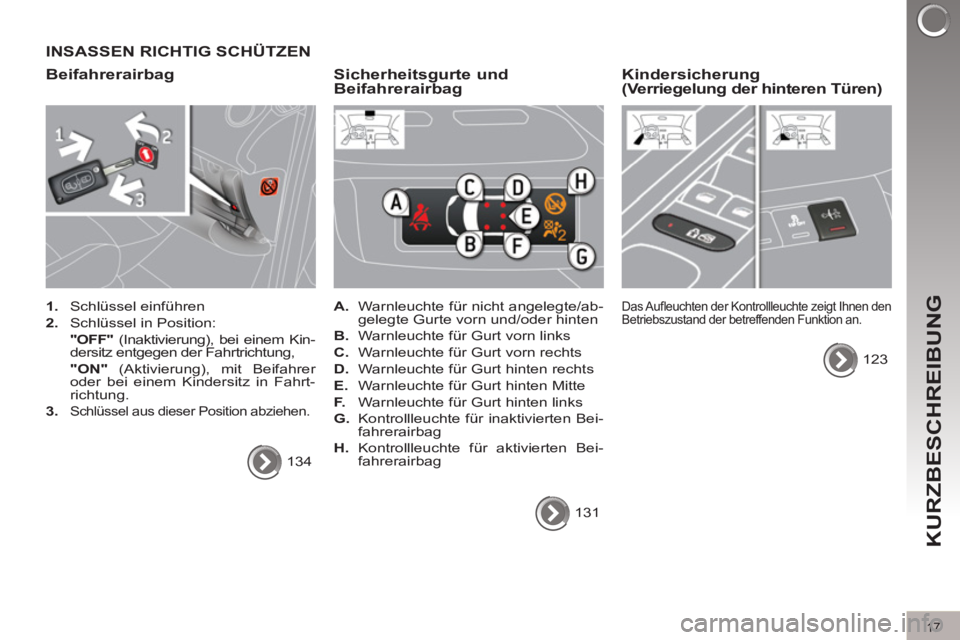

17
KURZBESCHREIBUNG
INSASSEN RICHTIG SCHÜTZEN

Beifahrerairbag



1.
Schlüssel einführen

2.
Schlüssel in Position:
"OFF"
(Inaktivierung), bei einem Kin-
dersitz entgegen der Fahrtrichtung,
"ON"
(Aktivierung), mit Beifahrer
oder bei einem Kindersitz in Fahrt-
richtung.

3.

Schlüssel aus dieser Position abziehen.

134


Sicherheitsgurte und
Beifahrerairbag


A.
Warnleuchte für nicht angelegte/ab-
gelegte Gurte vorn und/oder hinten

B.
Warnleuchte für Gurt vorn links

C.
Warnleuchte für Gurt vorn rechts

D.
Warnleuchte für Gurt hinten rechts

E.
Warnleuchte für Gurt hinten Mitte

F.
Warnleuchte für Gurt hinten links

G.
Kontrollleuchte für inaktivierten Bei-
fahrerairbag

H.
Kontrollleuchte für aktivierten Bei-
fahrerairbag
131


Kindersicherung
(Verriegelung der hinteren Türen)
Das Aufl euchten der Kontrollleuchte zeigt Ihnen den
Betriebszustand der betreffenden Funktion an.
123

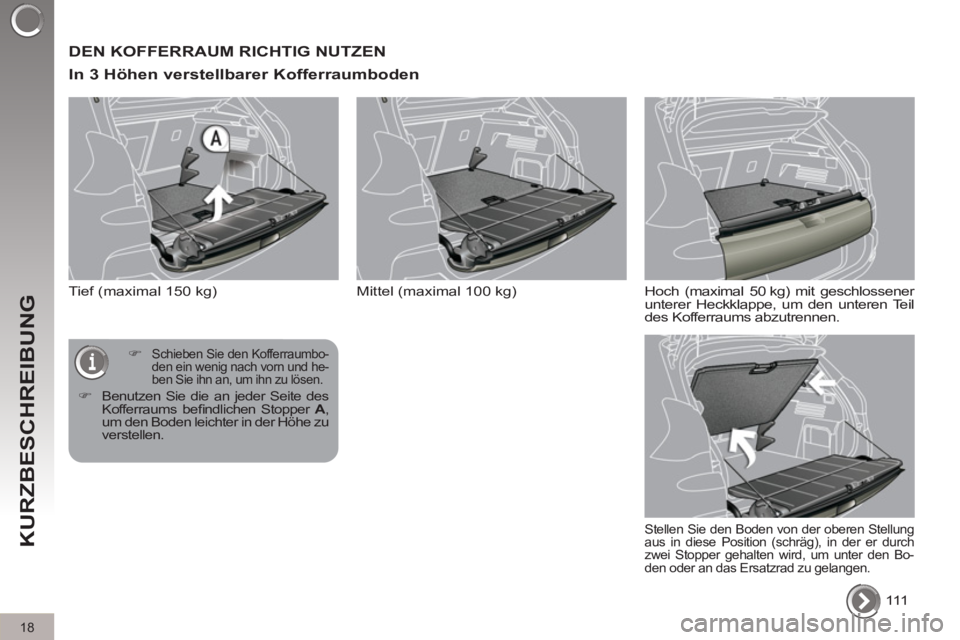

18
KURZBESCHREIBUNG
DEN KOFFERRAUM RICHTIG NUTZEN

In 3 Höhen verstellbarer Kofferraumboden

Tief (maximal 150 kg)
111

)

Schieben Sie den Kofferraumbo-
den ein wenig nach vorn und he-
ben Sie ihn an, um ihn zu lösen.

)
Benutzen Sie die an jeder Seite des
Kofferraums befi ndlichen Stopper A
,
um den Boden leichter in der Höhe zu
verstellen.
Mittel (maximal 100 kg) Hoch (maximal 50 kg) mit geschlossener
unterer Heckklappe, um den unteren Teil
des Kofferraums abzutrennen.
Stellen Sie den Boden von der oberen Stellung
aus in diese Position (schräg), in der er durch
zwei Stopper gehalten wird, um unter den Bo-
den oder an das Ersatzrad zu gelangen.
