Page 41 of 328
39
BETRIEBSKONTROLLE
Wenn Sie danach die Batterie
abklemmen möchten, verrie-
geln Sie das Fahrzeug und
warten Sie mindestens fünf Minuten,
damit die Rückstellung auf null regis-
triert wird.
Rückstellung der Wartungsanzeige
auf null
Nach jeder Wartung muss die War-
tungsanzeige auf null zurückgestellt
werden.
Gehen Sie dazu vor wie folgt:
)
Schalten Sie die Zündung aus,
)
drücken Sie auf den Rückstellknopf
des Tageskilometerzählers und hal-
ten Sie ihn gedrückt,
)
schalten Sie die Zündung ein; die
Anzeige des Kilometerzählers be-
ginnt rückwärts zu zählen,
)
wenn in der Anzeige "=0"
erscheint,
lassen Sie den Knopf wieder los;
der Schlüssel erlischt.
Die verbleibende Kilometerzahl
kann je nach Fahrgewohnheiten
des Fahrers mit dem Faktor Zeit
aufgehoben werden.
Der Schlüssel kann deshalb auch auf-
leuchten, wenn Sie die zweijährige War-
tungsfrist überschritten haben.
Wartung überfällig
Bei jedem Einschalten der Zündung blinkt der
Schlüssel
für die Dauer von 5 Sekunden, um
Ihnen anzuzeigen, dass die Wartung möglichst
schnell durchgeführt werden muss.
Beispiel:
Sie haben die fällige Wartung um 300 km
überschritten.
Beim Einschalten der Zündung erscheint in der
Anzeige für die Dauer von 5 Sekunden:
5 Sekunden nach dem Einschalten der
Zündung nimmt der Kilometerzähler
seine normale Funktion wieder auf. Der
Schlüssel bleibt weiterhin erleuchtet
.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jeder-
zeit abrufen.
)
Drücken Sie auf den Knopf zur Rück-
stellung des Tageskilometerzählers.
Der Wartungshinweis wird für die Dauer
einiger Sekunden angezeigt und erlischt
dann wieder.
Page 42 of 328
40
BETRIEBSKONTROLLE
Die Ölstandskontrolle ist nur
zuverlässig, wenn das Fahr-
zeug waagerecht steht und
der Motor seit mehr als 30 Minuten
abgestellt ist.
Ölstandsanzeige
Anzeige, die den Fahrer informiert, ob
der Motorölstand korrekt ist oder von
der Normalhöhe abweicht. Beim Einschalten der Zündung wird nach
der Wartungsinformation für die Dauer ei-
niger Sekunden der Motorölstand ange-
zeigt.
Ölstand korrekt
Ölmangel
Funktionsstörung der Ölstandsanzeige
Ölmessstab
Auf einen zu niedrigen Ölstand wird durch das
Blinken der mit der Service-Warnleuchte ge-
koppelten Leuchtanzeige "OIL
"
in Verbindung
mit einem akustischen Signal und einer Mel-
dung auf dem Multifunktionsbildschirm hinge-
wiesen.
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden
zu vermeiden.
Auf eine Funktionsstörung wird durch das
Blinken der Leuchtanzeige "OIL --"
hinge-
wiesen. Wenden Sie sich in diesem Fall
an einen PEUGEOT-Vertragspartner oder
eine qualifi zierte Werkstatt.
Im Abschnitt "Kontrollen" können Sie
nachlesen, wo Sie den Ölmessstab fi n-
den und wieviel Öl Sie je nach Motor-
version einfüllen müssen.
An dem Messstab befi nden sich
2 Füllstandsmarkierungen:
-
A
= Höchstfüllstand; über-
schreiten Sie niemals di-
ese Markierung (Gefahr
eines Motorschadens),
- B
= Mindestfüllstand; fül-
len Sie das für Ihren Motor
geeignete Öl durch den
Öleinfüllstutzen nach.
Page 43 of 328
41
BETRIEBSKONTROLLE
Gesamtkilometerzähler
Gerät zur Messung der vom Fahrzeug
während seiner Lebensdauer insge-
samt zurückgelegten Kilometerzahl.
Helligkeitsregler
Hiermit lässt sich die Helligkeit des Kombi-
instruments je nach Lichteinfall von außen
manuell einstellen.
Gesamtkilometerstand und Tageskilome-
ter werden beim Ausschalten der Zün-
dung, beim Öffnen der Fahrertür und beim
Ver- bzw. Entriegeln des Fahrzeugs für die
Dauer von dreißig Sekunden angezeigt.
Gemäß der gesetzlichen Regelung sollten
Sie die Entfernungseinheit (km oder Mei-
len) an das Land, in dem Sie sich befi nden,
über das Konfi gurationsmenü anpassen.
Tageskilometerzähler
Aktivierung
Bei eingeschaltetem Licht:
)
drücken Sie auf den Knopf, um die
Helligkeit des Kombiinstruments zu
ändern,
)
lassen Sie den Knopf wieder los, wenn
die schwächste Helligkeitsstufe erreicht
ist, und drücken Sie erneut auf den
Knopf, um die Helligkeit zu erhöhen,
oder
)
lassen Sie den Knopf wieder los,
wenn die höchste Helligkeitsstufe
erreicht ist, und drücken Sie erneut
auf den Knopf, um die Helligkeit zu
verringern,
)
lassen Sie den Knopf los, sobald die
gewünschte Helligkeit erreicht ist.
Wenn die Scheinwerfer einge-
schaltet sind, können Sie die
Beleuchtung nicht ausschal-
ten sondern lediglich auf den
Minimalwert stellen.
Inaktivierung
Wenn das Licht ausgeschaltet oder, sofern
vorhanden, die Funktion "Taglicht" aktiviert
ist, hat die Betätigung des Knopfes keine
Wirkung.
Gerät zur Messung einer Strecke, die an
einem Tag oder in einem anderen Zeitraum
seit der Rückstellung der Anzeige auf null
durch den Fahrer zurückgelegt wurde.
)
Drücken Sie bei eingeschalteter Zündung so
lange auf den Knopf, bis die Nullen erscheinen.
Page 44 of 328
42
MULTIFUNKTIONS-BILDSCHIRME
Bildschirmanzeigen
Dieser Bildschirm liefert folgende Infor-
mationen:
- Uhrzeit,
- Datum,
- Außentemperatur * (bei Glatteisgefahr
blinkt die Temperaturanzeige),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "ESC"
gelöscht werden.
MONOCHROMBILDSCHIRM A
(OHNE AUTORADIO)
Bedienungstasten
Hauptmenü
Der Bildschirm kann über drei verschie-
dene Tasten gesteuert werden:
- "ESC"
, um die laufende Operation
abzubrechen,
- "MENU"
, um die Menüs und
Untermenüs durchlaufen zu lassen,
- "OK"
, um das gewünschte Menü
oder Untermenü anzuwählen.
)
Drücken Sie auf die Taste "MENU"
,
um die verschiedenen Menüs des
Hauptmenüs
durchlaufen zu lassen:
- Fahrzeugkonfi guration,
- Optionen,
- Einstellen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen.
*
Nur bei Klimaanlage
Page 45 of 328
43
MULTIFUNKTIONS-BILDSCHIRME
Fahrzeugkonfi guration
Optionen
Nach Anwahl des Menüs "Optionen" können
Sie eine Übersicht über den Betriebszustand
der verschiedenen Fahrzeugfunktionen (akti-
viert, inaktiviert, defekt) abrufen.
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Türkçe, Deutsch, English, Espanol).
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender
Parameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste
"OK"
, um den Wert zu ändern.
)
Lassen Sie dem System etwa zehn
Sekunden Zeit, die Änderung zu spei-
chern, oder drücken Sie auf die Taste
"ESC"
, um sie rückgängig zu machen.
Anschließend kehrt der Bildschirm zur
laufenden Anzeige zurück.
Nach Anwahl des Menüs "Fzg-Konfi g" kön-
nen Sie (je nach Bestimmung) folgende
Funktionen aktivieren bzw. inaktivieren:
- Kopplung der Scheibenwischer
mit dem Rückwärtsgang (siehe
Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion und Einsteigehilfe
(siehe Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Ab-
schnitt "Sicht"),
- Automatische oder manuelle Fest-
stellbremse (siehe Abschnitt "Fahr-
betrieb"),
- ...
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.
Page 46 of 328
44
MULTIFUNKTIONS-BILDSCHIRME

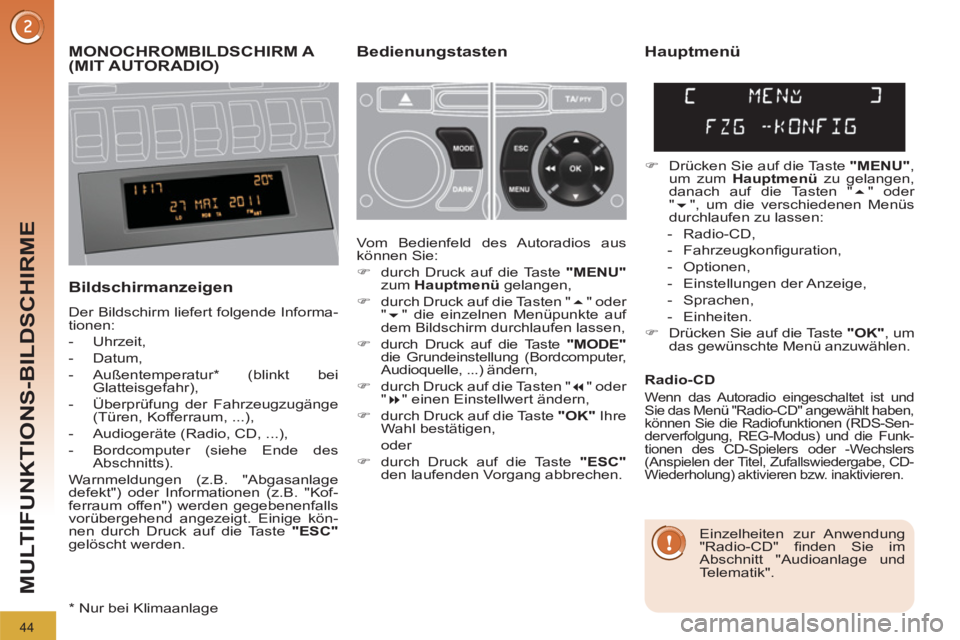

MONOCHROMBILDSCHIRM A
(MIT AUTORADIO)
Bedienungstasten
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei
Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen (z.B. "Abgasanlage
defekt") oder Informationen (z.B. "Kof-
ferraum offen") werden gegebenenfalls
vorübergehend angezeigt. Einige kön-
nen durch Druck auf die Taste "ESC"
gelöscht werden.
Hauptmenü
)
Drücken Sie auf die Taste "MENU"
,
um zum Hauptmenü
zu gelangen,
danach auf die Tasten "
" oder
"
", um die verschiedenen Menüs
durchlaufen zu lassen:
- Radio-CD,
- Fahrzeugkonfi guration,
- Optionen,
- Einstellungen der Anzeige,
- Sprachen,
- Einheiten.
)
Drücken Sie auf die Taste "OK"
, um
das gewünschte Menü anzuwählen. Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Druck auf die Taste "MENU"
zum Hauptmenü
gelangen,
)
durch Druck auf die Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Druck auf die Taste "MODE"
die Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,
)
durch Druck auf die Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Druck auf die Taste "OK"
Ihre
Wahl bestätigen,
oder
)
durch Druck auf die Taste "ESC"
den laufenden Vorgang abbrechen.
Radio-CD
Wenn das Autoradio eingeschaltet ist und
Sie das Menü "Radio-CD" angewählt haben,
können Sie die Radiofunktionen (RDS-Sen-
derverfolgung, REG-Modus) und die Funk-
tionen des CD-Spielers oder -Wechslers
(Anspielen der Titel, Zufallswiedergabe, CD-
Wiederholung) aktivieren bzw. inaktivieren.
*
Nur bei Klimaanlage Einzelheiten zur Anwendung
"Radio-CD" fi nden Sie im
Abschnitt "Audioanlage und
Telematik".
Page 47 of 328
45
MULTIFUNKTIONS-BILDSCHIRME
Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im Stand
vornehmen.
Einstellen der Anzeige
Nach Anwahl des Menüs "Einstell Anz"
können Sie folgende Einstellungen vor-
nehmen:
- Jahr,
- Monat,
- Tag,
- Stunde,
- Minuten,
- 12 oder 24 Stunden-Modus
Sprachen
Nach Anwahl des Menüs "Sprachen"
können Sie die Sprache der Bildschirm-
anzeige ändern (Français, Italiano,
Nederlands, Portugues, Portugues-
Brasil, Türkçe, Deutsch, English, Español).
Einheiten
Nach Anwahl des Menüs "Einheiten"
können Sie die Einheiten folgender
Parameter ändern:
- Temperatur (°C oder °F),
- Kraftstoffverbrauch (l/100 km, mpg
oder km/l).
)
Wenn Sie eine Einstellung gewählt
haben, drücken Sie auf die Taste "
"
oder "
", um den Wert zu ändern.
)
Drücken Sie auf die Taste "
" oder
"
", um zur vorigen bzw. nächsten
Einstellung überzugehen.
)
Drücken Sie auf die Taste "OK"
, um
die Änderung zu speichern und zur
laufenden Anzeige zurückzukehren
oder auf die Taste "ESC"
, um sie
rückgängig zu machen.

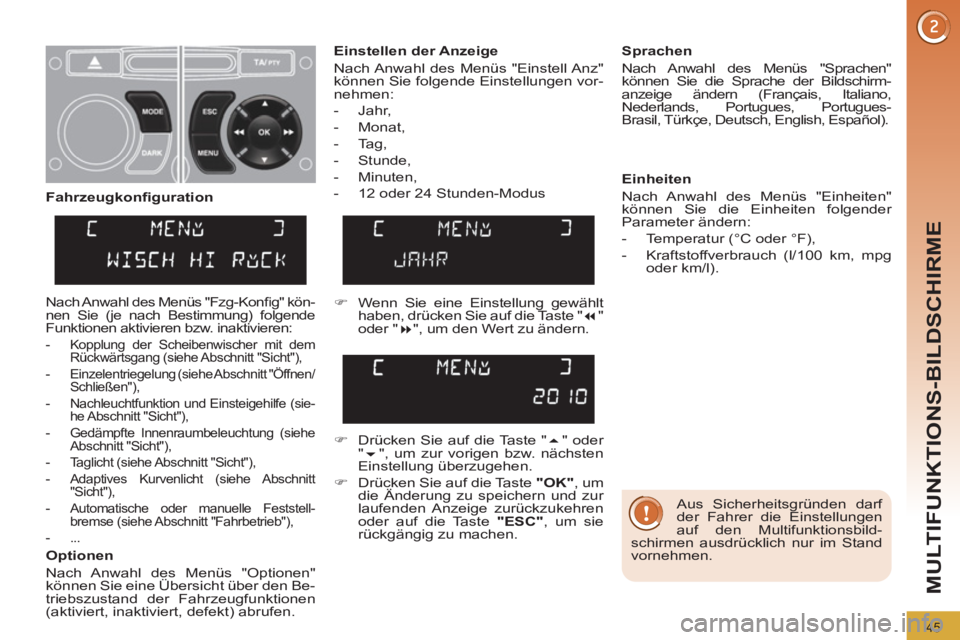

Fahrzeugkonfi guration
Nach Anwahl des Menüs "Fzg-Konfi g" kön-
nen Sie (je nach Bestimmung) folgende
Funktionen aktivieren bzw. inaktivieren:
- Kopplung der Scheibenwischer mit dem
Rückwärtsgang (siehe Abschnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt "Öffnen/
Schließen"),
- Nachleuchtfunktion und Einsteigehilfe (sie-
he Abschnitt "Sicht"),
- Gedämpfte Innenraumbeleuchtung (siehe
Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Adaptives Kurvenlicht (siehe Abschnitt
"Sicht"),
- Automatische oder manuelle Feststell-
bremse (siehe Abschnitt "Fahrbetrieb"),
- ...
Optionen
Nach Anwahl des Menüs "Optionen"
können Sie eine Übersicht über den Be-
triebszustand der Fahrzeugfunktionen
(aktiviert, inaktiviert, defekt) abrufen.
Page 48 of 328
46

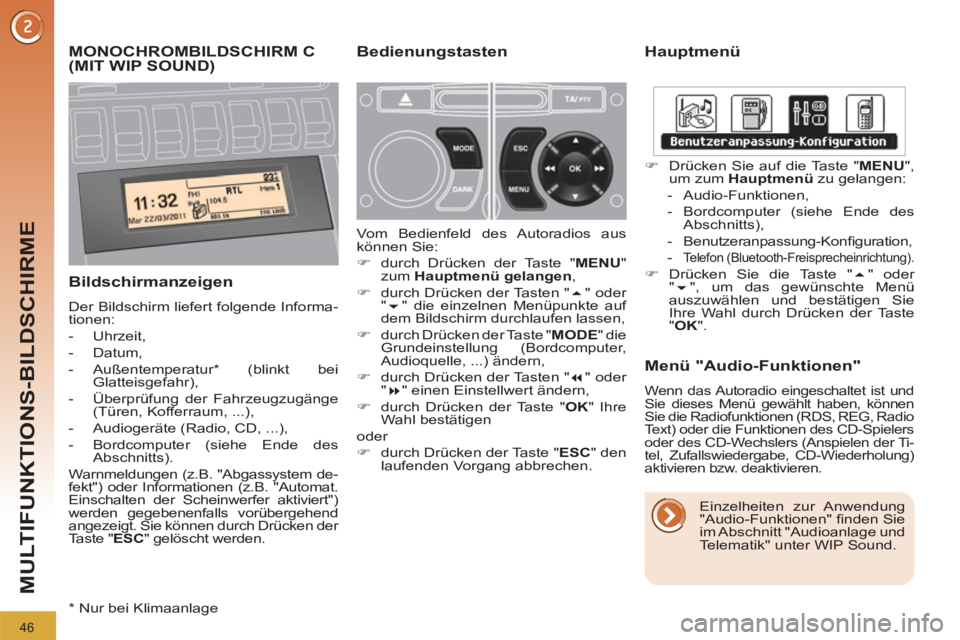

MULTIFUNKTIONS-BILDSCHIRME
MONOCHROMBILDSCHIRM C
(MIT WIP SOUND)
Hauptmenü
Bildschirmanzeigen
Der Bildschirm liefert folgende Informa-
tionen:
- Uhrzeit,
- Datum,
- Außentemperatur * (blinkt bei
Glatteisgefahr),
- Überprüfung der Fahrzeugzugänge
(Türen, Kofferraum, ...),
- Audiogeräte (Radio, CD, ...),
- Bordcomputer (siehe Ende des
Abschnitts).
Warnmeldungen (z.B. "Abgassystem de-
fekt") oder Informationen (z.B. "Automat.
Einschalten der Scheinwerfer aktiviert")
werden gegebenenfalls vorübergehend
angezeigt. Sie können durch Drücken der
Taste " ESC
" gelöscht werden.
Menü "Audio-Funktionen"
Wenn das Autoradio eingeschaltet ist und
Sie dieses Menü gewählt haben, können
Sie die Radiofunktionen (RDS, REG, Radio
Text) oder die Funktionen des CD-Spielers
oder des CD-Wechslers (Anspielen der Ti-
tel, Zufallswiedergabe, CD-Wiederholung)
aktivieren bzw. deaktivieren.
Bedienungstasten
Vom Bedienfeld des Autoradios aus
können Sie:
)
durch Drücken der Taste " MENU
"
zum Hauptmenü gelangen
,
)
durch Drücken der Tasten "
" oder
"
" die einzelnen Menüpunkte auf
dem Bildschirm durchlaufen lassen,
)
durch Drücken der Taste " MODE
" die
Grundeinstellung (Bordcomputer,
Audioquelle, ...) ändern,
)
durch Drücken der Tasten "
" oder
"
" einen Einstellwert ändern,
)
durch Drücken der Taste " OK
" Ihre
Wahl bestätigen
oder
)
durch Drücken der Taste " ESC
" den
laufenden Vorgang abbrechen.
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü
zu gelangen:
- Audio-Funktionen,
- Bordcomputer (siehe Ende des
Abschnitts),
- Benutzeranpassung-Konfi guration,
-
Telefon (Bluetooth-Freisprecheinrichtung).
)
Drücken Sie die Taste "
" oder
"
", um das gewünschte Menü
auszuwählen und bestätigen Sie
Ihre Wahl durch Drücken der Taste
" OK
".
*
Nur bei Klimaanlage Einzelheiten zur Anwendung
"Audio-Funktionen" fi nden Sie
im Abschnitt "Audioanlage und
Telematik" unter WIP Sound.
Page 49 of 328
47
MULTIFUNKTIONS-BILDSCHIRME

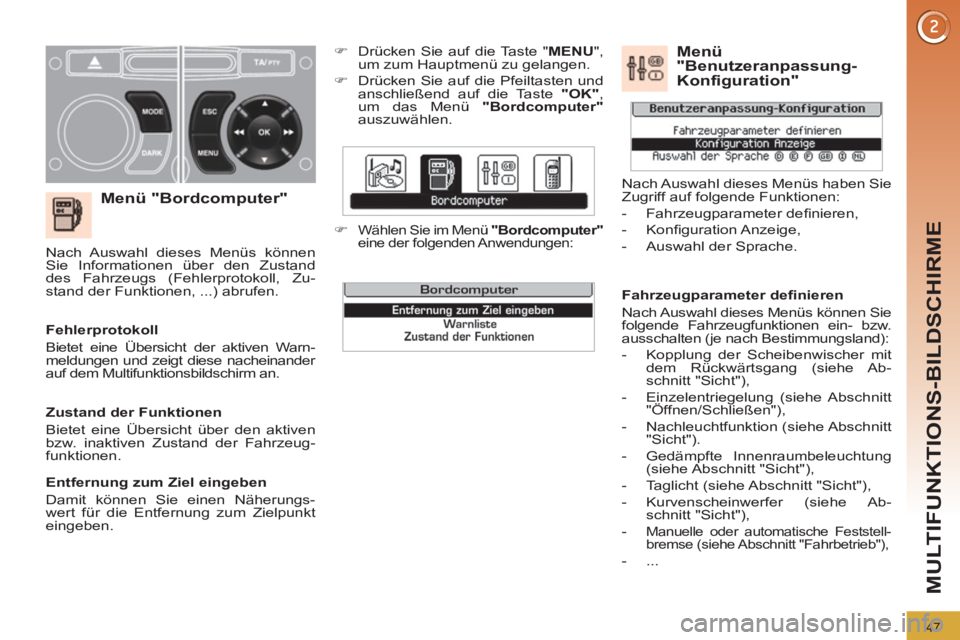

Menü "Bordcomputer"
)
Drücken Sie auf die Taste " MENU
",
um zum Hauptmenü zu gelangen.
)
Drücken Sie auf die Pfeiltasten und
anschließend auf die Taste "OK"
,
um das Menü "Bordcomputer"
auszuwählen.
)
Wählen Sie im Menü "Bordcomputer"
eine der folgenden Anwendungen:
Fehlerprotokoll
Bietet eine Übersicht der aktiven Warn-
meldungen und zeigt diese nacheinander
auf dem Multifunktionsbildschirm an. Nach Auswahl dieses Menüs können
Sie Informationen über den Zustand
des Fahrzeugs (Fehlerprotokoll, Zu-
stand der Funktionen, ...) abrufen.
Fahrzeugparameter defi nieren
Nach Auswahl dieses Menüs können Sie
folgende Fahrzeugfunktionen ein- bzw.
ausschalten (je nach Bestimmungsland):
- Kopplung der Scheibenwischer mit
dem Rückwärtsgang (siehe Ab-
schnitt "Sicht"),
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
- Nachleuchtfunktion (siehe Abschnitt
"Sicht").
- Gedämpfte Innenraumbeleuchtung
(siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Ab-
schnitt "Sicht"),
-
Manuelle oder automatische Feststell-
bremse (siehe Abschnitt "Fahrbetrieb"),
- ...
Menü
"Benutzeranpassung-
Konfiguration"
Nach Auswahl dieses Menüs haben Sie
Zugriff auf folgende Funktionen:
- Fahrzeugparameter defi nieren,
- Konfi guration Anzeige,
- Auswahl der Sprache.
Zustand der Funktionen
Bietet eine Übersicht über den aktiven
bzw. inaktiven Zustand der Fahrzeug-
funktionen.
Entfernung zum Ziel eingeben
Damit können Sie einen Näherungs-
wert für die Entfernung zum Zielpunkt
eingeben.
Page 50 of 328
48
MULTIFUNKTIONS-BILDSCHIRME
Anzeige konfi gurieren
Nach Auswahl dieses Menüs können
Sie folgende Einstellungen vornehmen:
- Helligkeit-Video,
- Datum und Uhrzeit,
- Wahl der Einheiten.
Sprache wählen
Wenn Sie dieses Menü auswählen,
können Sie die Anzeigesprache auf
dem Bildschirm ändern (Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Portugues-

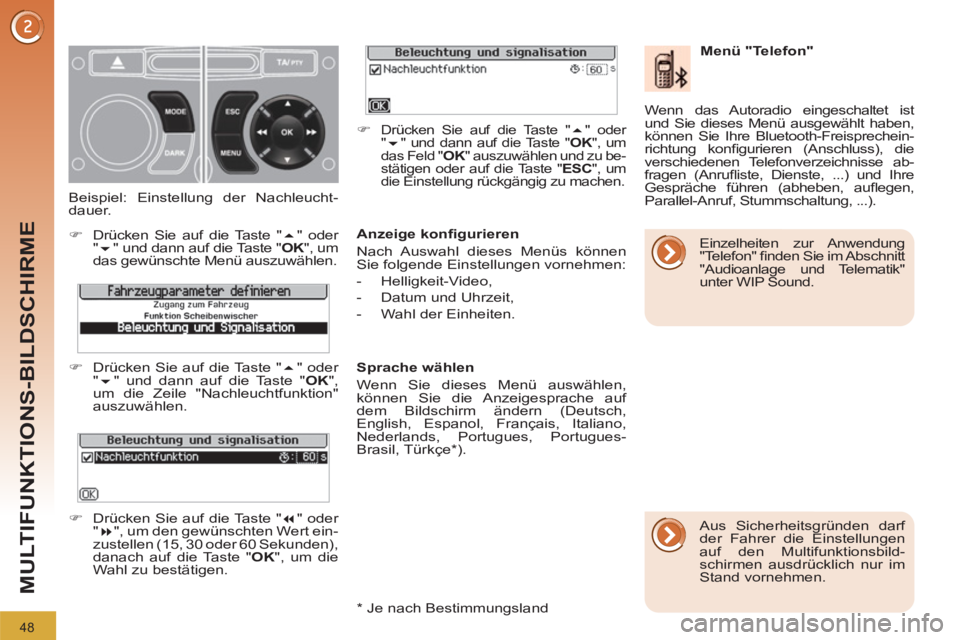

Brasil, Türkçe * ). Beispiel: Einstellung der Nachleucht-
dauer.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das gewünschte Menü auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
",
um die Zeile "Nachleuchtfunktion"
auszuwählen.
)
Drücken Sie auf die Taste "
" oder
"
", um den gewünschten Wert ein-
zustellen (15, 30 oder 60 Sekunden),
danach auf die Taste " OK
", um die
Wahl zu bestätigen.
)
Drücken Sie auf die Taste "
" oder
"
" und dann auf die Taste " OK
", um
das Feld " OK
" auszuwählen und zu be-
stätigen oder auf die Taste " ESC
", um
die Einstellung rückgängig zu machen.
Menü "Telefon"
Wenn das Autoradio eingeschaltet ist
und Sie dieses Menü ausgewählt haben,
können Sie Ihre Bluetooth-Freisprechein-
richtung konfi gurieren (Anschluss), die
verschiedenen Telefonverzeichnisse ab-
fragen (Anrufl iste, Dienste, ...) und Ihre
Gespräche führen (abheben, aufl egen,
Parallel-Anruf, Stummschaltung, ...).
*
Je nach Bestimmungsland Aus Sicherheitsgründen darf
der Fahrer die Einstellungen
auf den Multifunktionsbild-
schirmen ausdrücklich nur im
Stand vornehmen. Einzelheiten zur Anwendung
"Telefon" fi nden Sie im Abschnitt
"Audioanlage und Telematik"
unter WIP Sound.
