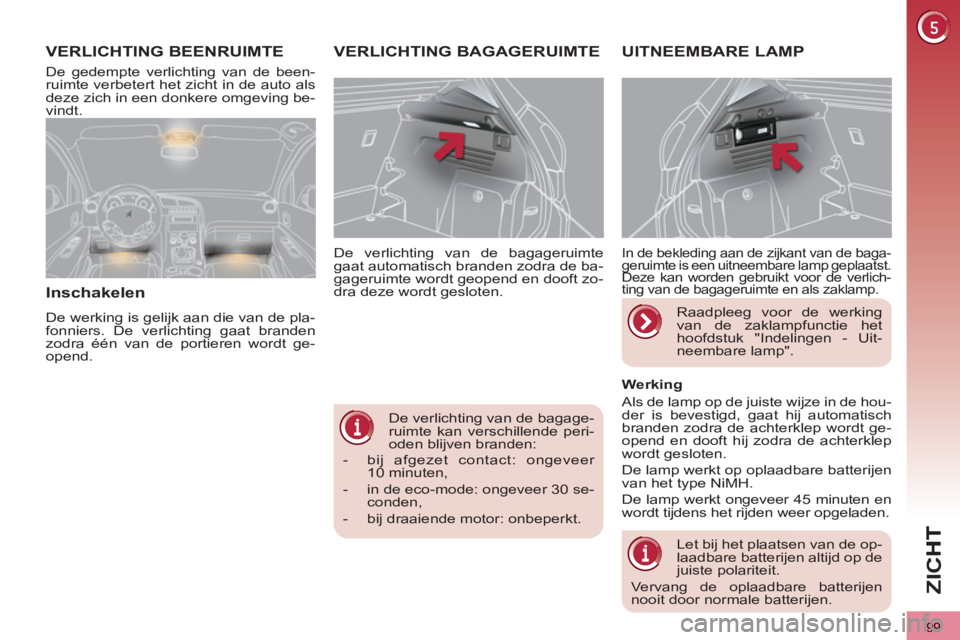

Page 101 of 328
99
ZI
C
De verlichting van de bagage-
ruimte kan verschillende peri-
oden blijven branden: De verlichting van de bagageruimte
gaat automatisch branden zodra de ba-
gageruimte wordt geopend en dooft zo-
dra deze wordt gesloten.
VERLICHTING BAGAGERUIMTE UITNEEMBARE LAMP
In de bekleding aan de zijkant van de baga-
geruimte is een uitneembare lamp geplaatst.
Deze kan worden gebruikt voor de verlich-
ting van de bagageruimte en als zaklamp.
Werking
Als de lamp op de juiste wijze in de hou-
der is bevestigd, gaat hij automatisch
branden zodra de achterklep wordt ge-
opend en dooft hij zodra de achterklep
wordt gesloten.
De lamp werkt op oplaadbare batterijen
van het type NiMH.
De lamp werkt ongeveer 45 minuten en
wordt tijdens het rijden weer opgeladen.
Let bij het plaatsen van de op-
laadbare batterijen altijd op de
juiste polariteit.
Vervang de oplaadbare batterijen
nooit door normale batterijen.
Raadpleeg voor de werking
van de zaklampfunctie het
hoofdstuk "Indelingen - Uit-
neembare lamp".
VERLICHTING BEENRUIMTE
De gedempte verlichting van de been-
ruimte verbetert het zicht in de auto als
deze zich in een donkere omgeving be-
vindt.
Inschakelen
De werking is gelijk aan die van de pla-
fonniers. De verlichting gaat branden
zodra één van de portieren wordt ge-
opend.
- bij afgezet contact: ongeveer
10 minuten,
- in de eco-mode: ongeveer 30 se-
conden,
- bij draaiende motor: onbeperkt.

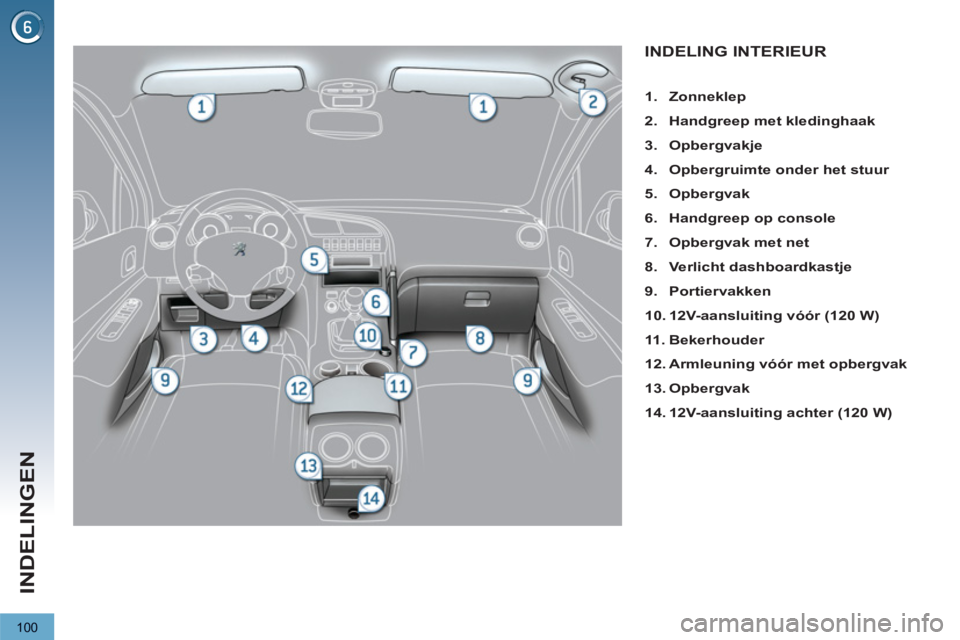

Page 102 of 328
100
INDELINGEN
INDELING INTERIEUR
1.
Zonneklep
2.
Handgreep met kledinghaak
3.
Opbergvakje
4.
Opbergruimte onder het stuur
5.
Opbergvak
6.
Handgreep
op console
7.
Opbergvak met net
8.
Verlicht dashboardkastje
9.
Portiervakken
10.
12V-aansluiting vóór (120 W)
11 .
Bekerhouder
12.
Armleuning vóór met opbergvak
13.
Opbergvak
14.
12V-aansluiting achter (120 W)

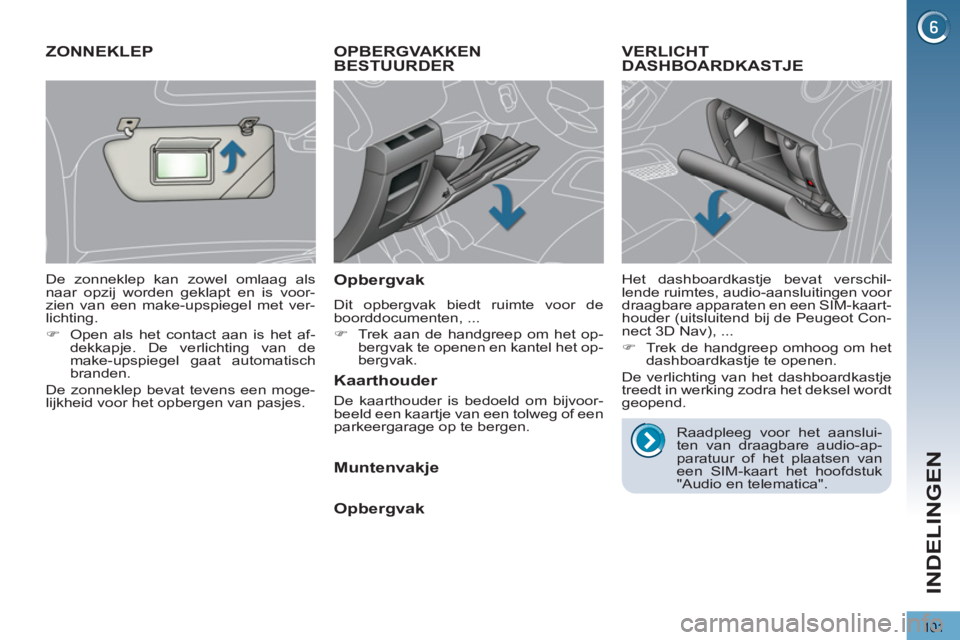

Page 103 of 328
101
INDELINGEN
OPBERGVAKKEN
BESTUURDER
Opbergvak
Dit opbergvak biedt ruimte voor de
boorddocumenten, ...
)
Trek aan de handgreep om het op-
bergvak te openen en kantel het op-
bergvak.
VERLICHT DASHBOARDKASTJE
Het dashboardkastje bevat verschil-
lende ruimtes, audio-aansluitingen voor
draagbare apparaten en een SIM-kaart-
houder (uitsluitend bij de Peugeot Con-
nect 3D Nav), ...
)
Trek de handgreep omhoog om het
dashboardkastje te openen.
De verlichting van het dashboardkastje
treedt in werking zodra het deksel wordt
geopend.
ZONNEKLEP
De zonneklep kan zowel omlaag als
naar opzij worden geklapt en is voor-
zien van een make-upspiegel met ver-
lichting.
)
Open als het contact aan is het af-
dekkapje. De verlichting van de
make-upspiegel gaat automatisch
branden.
De zonneklep bevat tevens een moge-
lijkheid voor het opbergen van pasjes.
Kaarthouder
De kaarthouder is bedoeld om bijvoor-
beeld een kaartje van een tolweg of een
parkeergarage op te bergen.
Muntenvakje
Opbergvak
Raadpleeg voor het aanslui-
ten van draagbare audio-ap-
paratuur of het plaatsen van
een SIM-kaart het hoofdstuk
"Audio en telematica".

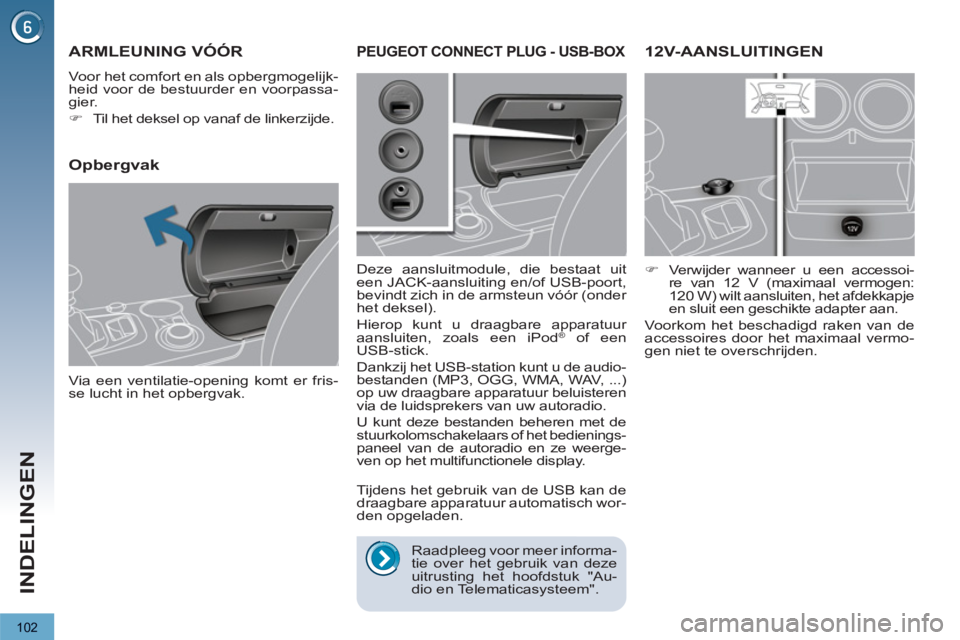

Page 104 of 328
102
INDELINGEN
12V-AANSLUITINGEN
)
Verwijder wanneer u een accessoi-
re van 12 V (maximaal vermogen:
120 W) wilt aansluiten, het afdekkapje
en sluit een geschikte adapter aan.
Voorkom het beschadigd raken van de
accessoires door het maximaal vermo-
gen niet te overschrijden.
ARMLEUNING VÓÓR
Voor het comfort en als opbergmogelijk-
heid voor de bestuurder en voorpassa-
gier.
)
Til het deksel op vanaf de linkerzijde.
Opbergvak
Via een ventilatie-opening komt er fris-
se lucht in het opbergvak.
PEUGEOT CONNECT PLUG - USB-BOX
Deze aansluitmodule, die bestaat uit
een JACK-aansluiting en/of USB-poort,
bevindt zich in de armsteun vóór (onder
het deksel).
Hierop kunt u draagbare apparatuur
aansluiten, zoals een iPod
® of een
USB-stick.
Dankzij het USB-station kunt u de audio-
bestanden (MP3, OGG, WMA, WAV, ...)
op uw draagbare apparatuur beluisteren
via de luidsprekers van uw autoradio.
U kunt deze bestanden beheren met de
stuurkolomschakelaars of het bedienings-
paneel van de autoradio en ze weerge-
ven op het multifunctionele display.
Tijdens het gebruik van de USB kan de
draagbare apparatuur automatisch wor-
den opgeladen.
Raadpleeg voor meer informa-
tie over het gebruik van deze
uitrusting het hoofdstuk "Au-
dio en Telematicasysteem".

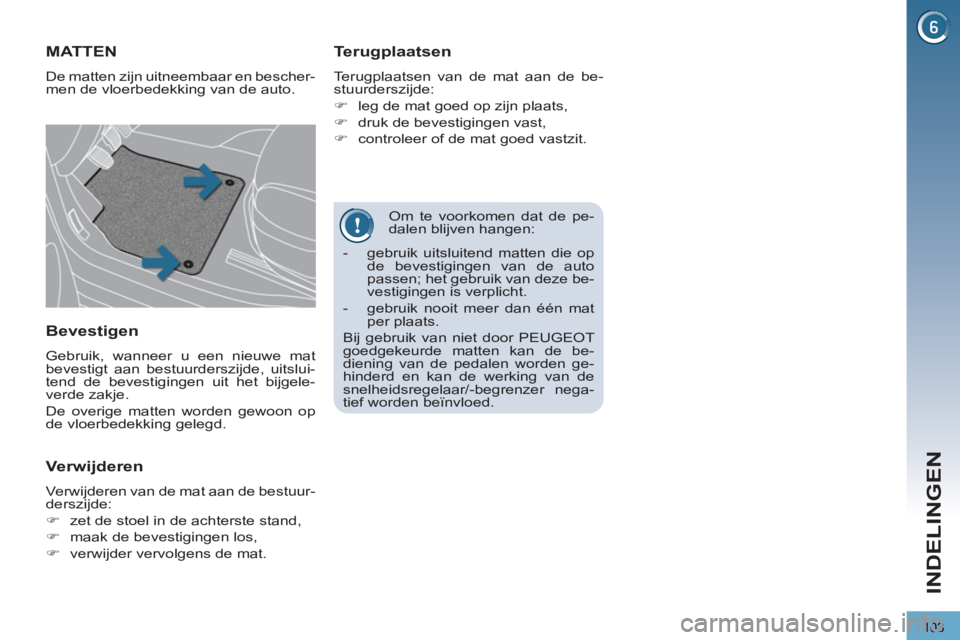

Page 105 of 328
103
INDELINGEN
Om te voorkomen dat de pe-
dalen blijven hangen:
MATTEN
De matten zijn uitneembaar en bescher-
men de vloerbedekking van de auto.
Terugplaatsen
Terugplaatsen van de mat aan de be-
stuurderszijde:
)
leg de mat goed op zijn plaats,
)
druk de bevestigingen vast,
)
controleer of de mat goed vastzit.
Bevestigen
Gebruik, wanneer u een nieuwe mat
bevestigt aan bestuurderszijde, uitslui-
tend de bevestigingen uit het bijgele-
verde zakje.
De overige matten worden gewoon op
de vloerbedekking gelegd.
Verwijderen
Verwijderen van de mat aan de bestuur-
derszijde:
)
zet de stoel in de achterste stand,
)
maak de bevestigingen los,
)
verwijder vervolgens de mat.
- gebruik uitsluitend matten die op
de bevestigingen van de auto
passen; het gebruik van deze be-
vestigingen is verplicht.
- gebruik nooit meer dan één mat
per plaats.
Bij gebruik van niet door PEUGEOT
goedgekeurde matten kan de be-
diening van de pedalen worden ge-
hinderd en kan de werking van de
snelheidsregelaar/-begrenzer nega-
tief worden beïnvloed.
Page 106 of 328
104
INDELINGEN

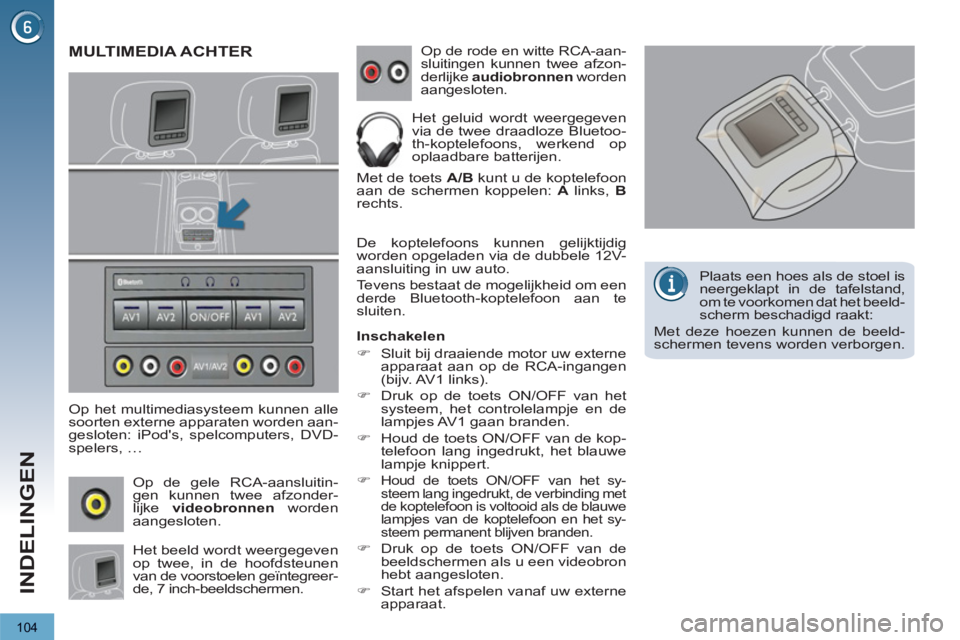

MULTIMEDIA ACHTER
Op het multimediasysteem kunnen alle
soorten externe apparaten worden aan-
gesloten: iPod's, spelcomputers, DVD-
spelers, …
Op de gele RCA-aansluitin-
gen kunnen twee afzonder-
lijke videobronnen
worden
aangesloten.
Het beeld wordt weergegeven
op twee, in de hoofdsteunen
van de voorstoelen geïntegreer-
de, 7 inch-beeldschermen. Op de rode en witte RCA-aan-
sluitingen kunnen twee afzon-
derlijke audiobronnen
worden
aangesloten.
Het geluid wordt weergegeven
via de twee draadloze Bluetoo-
th-koptelefoons, werkend op
oplaadbare batterijen.
Met de toets A/B
kunt u de koptelefoon
aan de schermen koppelen: A
links, B
rechts.
De koptelefoons kunnen gelijktijdig
worden opgeladen via de dubbele 12V-
aansluiting in uw auto.
Tevens bestaat de mogelijkheid om een
derde Bluetooth-koptelefoon aan te
sluiten.
Inschakelen
)
Sluit bij draaiende motor uw externe
apparaat aan op de RCA-ingangen
(bijv. AV1 links).
)
Druk op de toets ON/OFF van het
systeem, het controlelampje en de
lampjes AV1 gaan branden.
)
Houd de toets ON/OFF van de kop-
telefoon lang ingedrukt, het blauwe
lampje knippert.
)
Houd de toets ON/OFF van het sy-
steem lang ingedrukt, de verbinding met
de koptelefoon is voltooid als de blauwe
lampjes van de koptelefoon en het sy-
steem permanent blijven branden.
)
Druk op de toets ON/OFF van de
beeldschermen als u een videobron
hebt aangesloten.
)
Start het afspelen vanaf uw externe
apparaat.
Plaats een hoes als de stoel is
neergeklapt in de tafelstand,
om te voorkomen dat het beeld-
scherm beschadigd raakt:
Met deze hoezen kunnen de beeld-
schermen tevens worden verborgen.

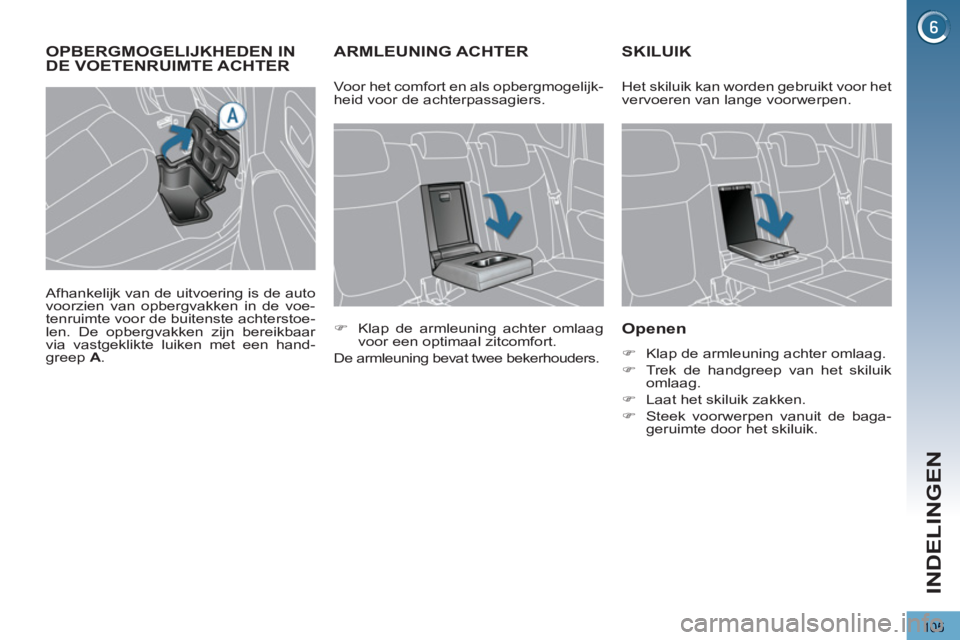

Page 107 of 328
105
INDELINGEN
ARMLEUNING ACHTER SKILUIK
Openen
)
Klap de armleuning achter omlaag.
)
Trek de handgreep van het skiluik
omlaag.
)
Laat het skiluik zakken.
)
Steek voorwerpen vanuit de baga-
geruimte door het skiluik.
)
Klap de armleuning achter omlaag
voor een optimaal zitcomfort.
De armleuning bevat twee bekerhouders. Voor het comfort en als opbergmogelijk-
heid voor de achterpassagiers. Het skiluik kan worden gebruikt voor het
vervoeren van lange voorwerpen.
OPBERGMOGELIJKHEDEN IN DE VOETENRUIMTE ACHTER
Afhankelijk van de uitvoering is de auto
voorzien van opbergvakken in de voe-
tenruimte voor de buitenste achterstoe-
len. De opbergvakken zijn bereikbaar
via vastgeklikte luiken met een hand-
greep A
.

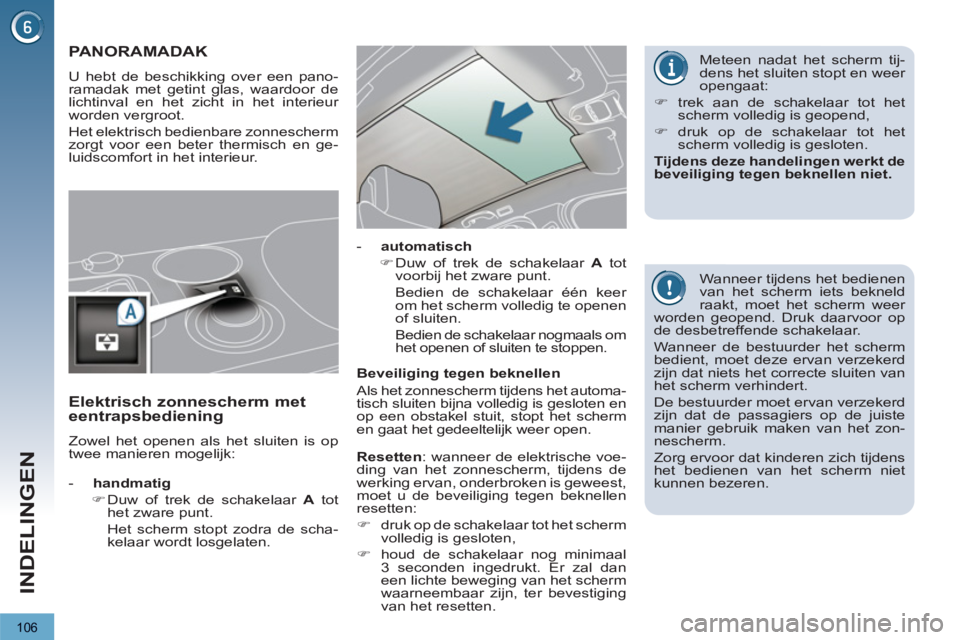

Page 108 of 328
106
INDELINGEN
PANORAMADAK
U hebt de beschikking over een pano-
ramadak met getint glas, waardoor de
lichtinval en het zicht in het interieur
worden vergroot.
Het elektrisch bedienbare zonnescherm
zorgt voor een beter thermisch en ge-
luidscomfort in het interieur.
Wanneer tijdens het bedienen
van het scherm iets bekneld
raakt, moet het scherm weer
worden geopend. Druk daarvoor op
de desbetreffende schakelaar.
Wanneer de bestuurder het scherm
bedient, moet deze ervan verzekerd
zijn dat niets het correcte sluiten van
het scherm verhindert.
De bestuurder moet ervan verzekerd
zijn dat de passagiers op de juiste
manier gebruik maken van het zon-
nescherm.
Zorg ervoor dat kinderen zich tijdens
het bedienen van het scherm niet
kunnen bezeren.
- handmatig
)
Duw of trek de schakelaar A
tot
het zware punt.
Het scherm stopt zodra de scha-
kelaar wordt losgelaten.
- automatisch
)
Duw of trek de schakelaar A
tot
voorbij het zware punt.
Bedien de schakelaar één keer
om het scherm volledig te openen
of sluiten.
Bedien de schakelaar nogmaals om
het openen of sluiten te stoppen.
Beveiliging tegen beknellen
Als het zonnescherm tijdens het automa-
tisch sluiten bijna volledig is gesloten en
op een obstakel stuit, stopt het scherm
en gaat het gedeeltelijk weer open.
Elektrisch zonnescherm met
eentrapsbediening
Zowel het openen als het sluiten is op
twee manieren mogelijk:
Meteen nadat het scherm tij-
dens het sluiten stopt en weer
opengaat:
)
trek aan de schakelaar tot het
scherm volledig is geopend,
)
druk op de schakelaar tot het
scherm volledig is gesloten.
Tijdens deze handelingen werkt de
beveiliging tegen beknellen niet.
Resetten
: wanneer de elektrische voe-
ding van het zonnescherm, tijdens de
werking ervan, onderbroken is geweest,
moet u de beveiliging tegen beknellen
resetten:
)
druk op de schakelaar tot het scherm
volledig is gesloten,
)
houd de schakelaar nog minimaal
3 seconden ingedrukt. Er zal dan
een lichte beweging van het scherm
waarneembaar zijn, ter bevestiging
van het resetten.

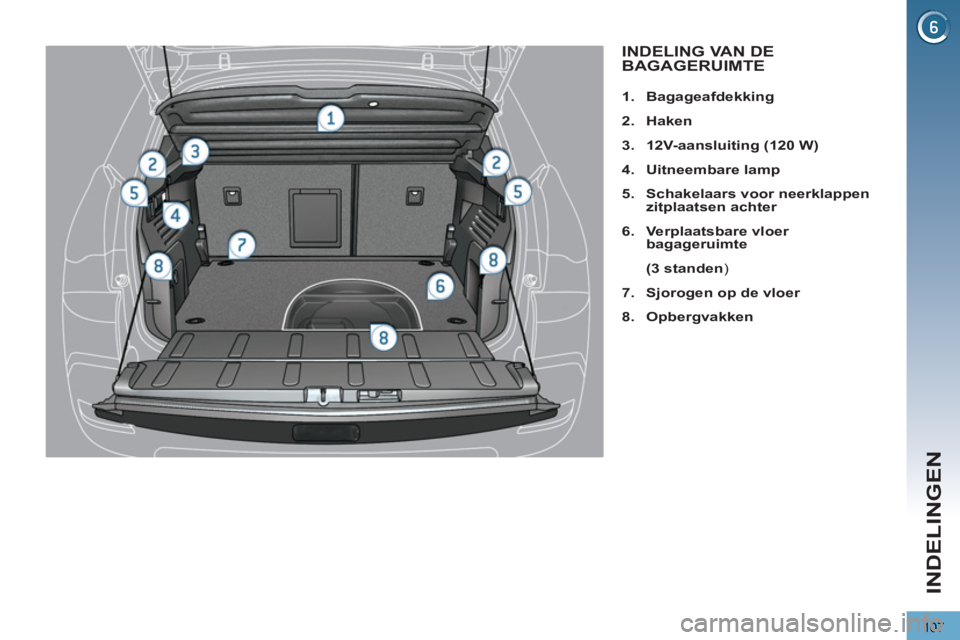

Page 109 of 328
107
INDELINGEN
INDELING VAN DE
BAGAGERUIMTE
1.
Bagageafdekking
2.
Haken
3.
12V-aansluiting
(120 W)
4.
Uitneembare lamp
5.
Schakelaars voor neerklappen
zitplaatsen achter
6.
Verplaatsbare vloer
bagageruimte
(3 standen
)
7.
Sjorogen op de vloer
8.
Opbergvakken
Page 110 of 328
108
INDELINGEN

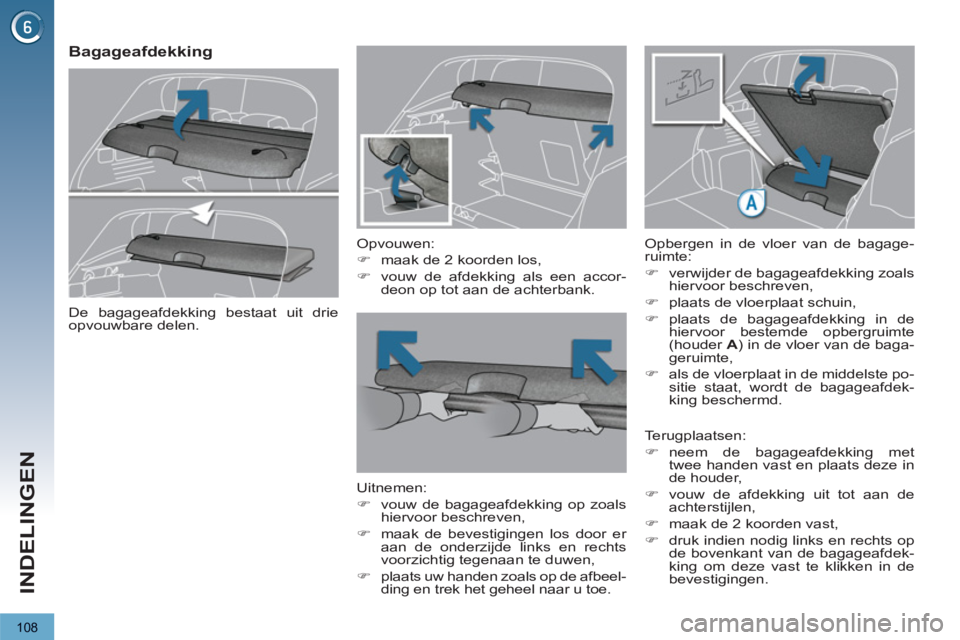

Bagageafdekking
Opvouwen:
)
maak de 2 koorden los,
)
vouw de afdekking als een accor-
deon op tot aan de achterbank.
Uitnemen:
)
vouw de bagageafdekking op zoals
hiervoor beschreven,
)
maak de bevestigingen los door er
aan de onderzijde links en rechts
voorzichtig tegenaan te duwen,
)
plaats uw handen zoals op de afbeel-
ding en trek het geheel naar u toe.
Opbergen in de vloer van de bagage-
ruimte:
)
verwijder de bagageafdekking zoals
hiervoor beschreven,
)
plaats de vloerplaat schuin,
)
plaats de bagageafdekking in de
hiervoor bestemde opbergruimte
(houder A
) in de vloer van de baga-
geruimte,
)
als de vloerplaat in de middelste po-
sitie staat, wordt de bagageafdek-
king beschermd.
De bagageafdekking bestaat uit drie
opvouwbare delen.
Terugplaatsen:
)
neem de bagageafdekking met
twee handen vast en plaats deze in
de houder,
)
vouw de afdekking uit tot aan de
achterstijlen,
)
maak de 2 koorden vast,
)
druk indien nodig links en rechts op
de bovenkant van de bagageafdek-
king om deze vast te klikken in de
bevestigingen.
