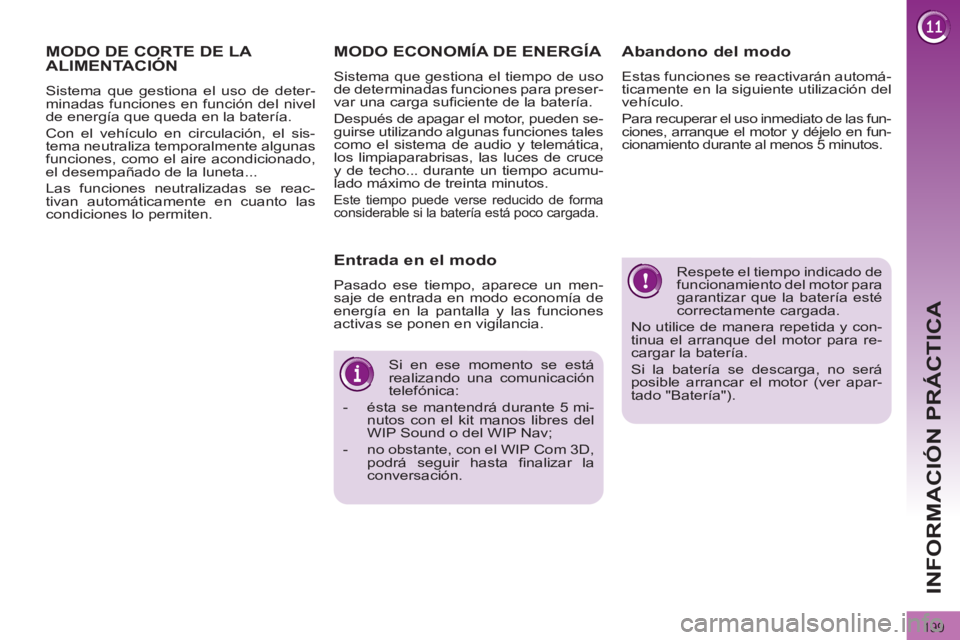

Page 201 of 328
199
INFORMACIÓN PRÁCTICA
Respete el tiempo indicado de
funcionamiento del motor para
garantizar que la batería esté
correctamente cargada.
No utilice de manera repetida y con-
tinua el arranque del motor para re-
cargar la batería.
Si la batería se descarga, no será
posible arrancar el motor (ver apar-
tado "Batería"). Si en ese momento se está
realizando una comunicación
telefónica:
- ésta se mantendrá durante 5 mi-
nutos con el kit manos libres del
WIP Sound o del WIP Nav;
- no obstante, con el WIP Com 3D,
podrá seguir hasta fi nalizar la
conversación.
Abandono del modo
Estas funciones se reactivarán automá-
ticamente en la siguiente utilización del
vehículo.
Para recuperar el uso inmediato de las fun-
ciones, arranque el motor y déjelo en fun-
cionamiento durante al menos 5 minutos.
MODO DE CORTE DE LA
ALIMENTACIÓN
Sistema que gestiona el uso de deter-
minadas funciones en función del nivel
de energía que queda en la batería.
Con el vehículo en circulación, el sis-
tema neutraliza temporalmente algunas
funciones, como el aire acondicionado,
el desempañado de la luneta...
Las funciones neutralizadas se reac-
tivan automáticamente en cuanto las
condiciones lo permiten.
MODO ECONOMÍA DE ENERGÍA
Sistema que gestiona el tiempo de uso
de determinadas funciones para preser-
var una carga sufi ciente de la batería.
Después de apagar el motor, pueden se-
guirse utilizando algunas funciones tales
como el sistema de audio y telemática,
los limpiaparabrisas, las luces de cruce
y de techo... durante un tiempo acumu-
lado máximo de treinta minutos.
Este tiempo puede verse reducido de forma
considerable si la batería está poco cargada.
Entrada en el modo
Pasado ese tiempo, aparece un men-
saje de entrada en modo economía de
energía en la pantalla y las funciones
activas se ponen en vigilancia.

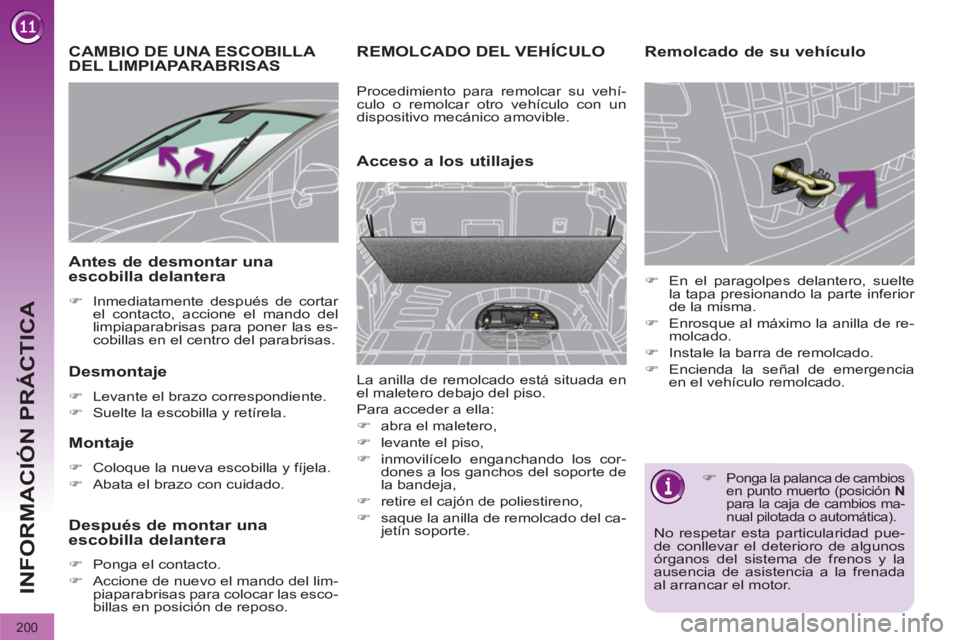

Page 202 of 328
200
INFORMACIÓN PRÁCTICA
CAMBIO DE UNA ESCOBILLA
DEL LIMPIAPARABRISAS
Desmontaje
)
Levante el brazo correspondiente.
)
Suelte la escobilla y retírela.
Montaje
)
Coloque la nueva escobilla y fíjela.
)
Abata el brazo con cuidado.
Antes de desmontar una
escobilla delantera
)
Inmediatamente después de cortar
el contacto, accione el mando del
limpiaparabrisas para poner las es-
cobillas en el centro del parabrisas.
Después de montar una
escobilla delantera
)
Ponga el contacto.
)
Accione de nuevo el mando del lim-
piaparabrisas para colocar las esco-
billas en posición de reposo.
REMOLCADO DEL VEHÍCULO
Acceso a los utillajes
Remolcado de su vehículo
)
En el paragolpes delantero, suelte
la tapa presionando la parte inferior
de la misma.
)
Enrosque al máximo la anilla de re-
molcado.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia
en el vehículo remolcado. La anilla de remolcado está situada en
el maletero debajo del piso.
Para acceder a ella:
)
abra el maletero,
)
levante el piso,
)
inmovilícelo enganchando los cor-
dones a los ganchos del soporte de
la bandeja,
)
retire el cajón de poliestireno,
)
saque la anilla de remolcado del ca-
jetín soporte.
)
Ponga la palanca de cambios
en punto muerto (posición N
para la caja de cambios ma-
nual pilotada o automática).
No respetar esta particularidad pue-
de conllevar el deterioro de algunos
órganos del sistema de frenos y la
ausencia de asistencia a la frenada
al arrancar el motor.
Procedimiento para remolcar su vehí-
culo o remolcar otro vehículo con un
dispositivo mecánico amovible.

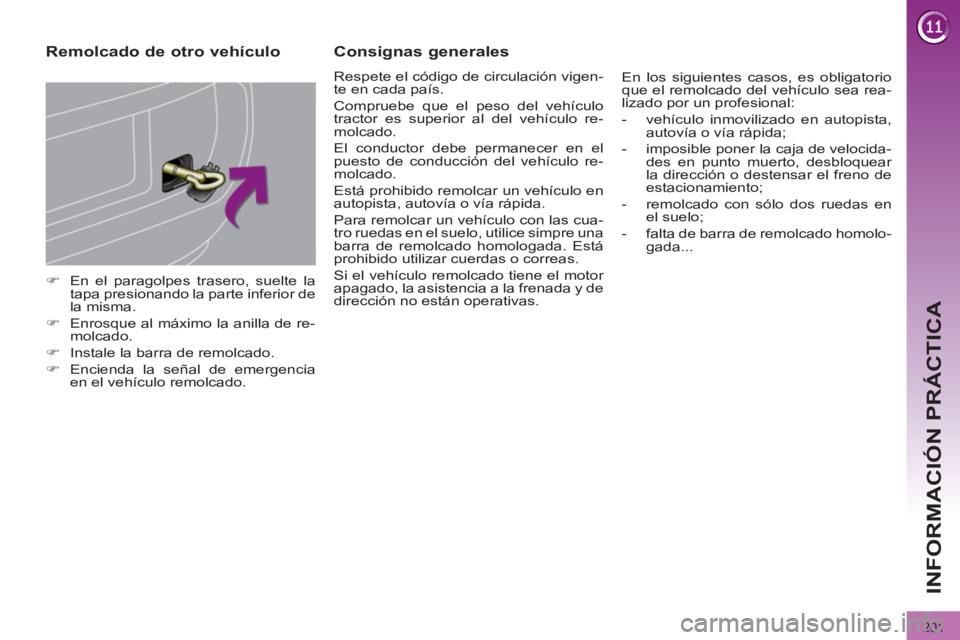

Page 203 of 328
201
INFORMACIÓN PRÁCTICA
)
En el paragolpes trasero, suelte la
tapa presionando la parte inferior de
la misma.
)
Enrosque al máximo la anilla de re-
molcado.
)
Instale la barra de remolcado.
)
Encienda la señal de emergencia
en el vehículo remolcado.
Remolcado de otro vehículo
Consignas generales
Respete el código de circulación vigen-
te en cada país.
Compruebe que el peso del vehículo
tractor es superior al del vehículo re-
molcado.
El conductor debe permanecer en el
puesto de conducción del vehículo re-
molcado.
Está prohibido remolcar un vehículo en
autopista, autovía o vía rápida.
Para remolcar un vehículo con las cua-
tro ruedas en el suelo, utilice simpre una
barra de remolcado homologada. Está
prohibido utilizar cuerdas o correas.
Si el vehículo remolcado tiene el motor
apagado, la asistencia a la frenada y de
dirección no están operativas. En los siguientes casos, es obligatorio
que el remolcado del vehículo sea rea-
lizado por un profesional:
- vehículo inmovilizado en autopista,
autovía o vía rápida;
- imposible poner la caja de velocida-
des en punto muerto, desbloquear
la dirección o destensar el freno de
estacionamiento;
- remolcado con sólo dos ruedas en
el suelo;
- falta de barra de remolcado homolo-
gada...

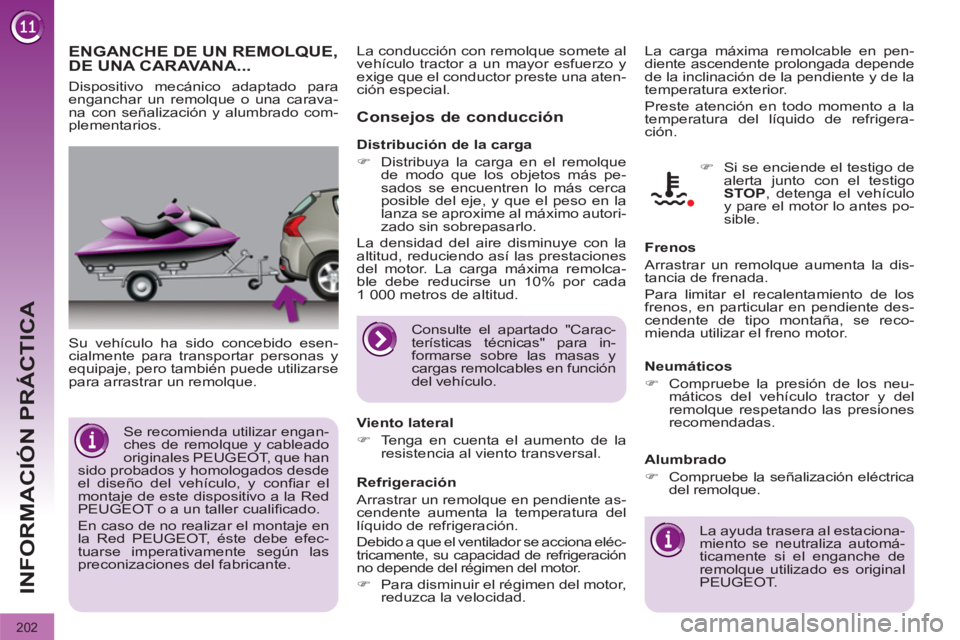

Page 204 of 328
202
INFORMACIÓN PRÁCTICA
ENGANCHE DE UN REMOLQUE,
DE UNA CARAVANA...
Su vehículo ha sido concebido esen-
cialmente para transportar personas y
equipaje, pero también puede utilizarse
para arrastrar un remolque.
Consejos de conducción
La carga máxima remolcable en pen-
diente ascendente prolongada depende
de la inclinación de la pendiente y de la
temperatura exterior.
Preste atención en todo momento a la
temperatura del líquido de refrigera-
ción.
Viento lateral
)
Tenga en cuenta el aumento de la
resistencia al viento transversal.
Refrigeración
Arrastrar un remolque en pendiente as-
cendente aumenta la temperatura del
líquido de refrigeración.
Debido a que el ventilador se acciona eléc-
tricamente, su capacidad de refrigeración
no depende del régimen del motor.
)
Para disminuir el régimen del motor,
reduzca la velocidad.
Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.
Para limitar el recalentamiento de los
frenos, en particular en pendiente des-
cendente de tipo montaña, se reco-
mienda utilizar el freno motor.
Neumáticos
)
Compruebe la presión de los neu-
máticos del vehículo tractor y del
remolque respetando las presiones
recomendadas.
Alumbrado
)
Compruebe la señalización eléctrica
del remolque.
La ayuda trasera al estaciona-
miento se neutraliza automá-
ticamente si el enganche de
remolque utilizado es original
PEUGEOT.
)
Si se enciende el testigo de
alerta junto con el testigo
STOP
, detenga el vehículo
y pare el motor lo antes po-
sible.
Dispositivo mecánico adaptado para
enganchar un remolque o una carava-
na con señalización y alumbrado com-
plementarios.
Distribución de la carga
)
Distribuya la carga en el remolque
de modo que los objetos más pe-
sados se encuentren lo más cerca
posible del eje, y que el peso en la
lanza se aproxime al máximo autori-
zado sin sobrepasarlo.
La densidad del aire disminuye con la
altitud, reduciendo así las prestaciones
del motor. La carga máxima remolca-
ble debe reducirse un 10% por cada
1 000 metros de altitud. La conducción con remolque somete al
vehículo tractor a un mayor esfuerzo y
exige que el conductor preste una aten-
ción especial.
Se recomienda utilizar engan-
ches de remolque y cableado
originales PEUGEOT, que han
sido probados y homologados desde
el diseño del vehículo, y confi ar el
montaje de este dispositivo a la Red
PEUGEOT o a un taller cualifi cado.
En caso de no realizar el montaje en
la Red PEUGEOT, éste debe efec-
tuarse imperativamente según las
preconizaciones del fabricante. Consulte el apartado "Carac-
terísticas técnicas" para in-
formarse sobre las masas y
cargas remolcables en función
del vehículo.

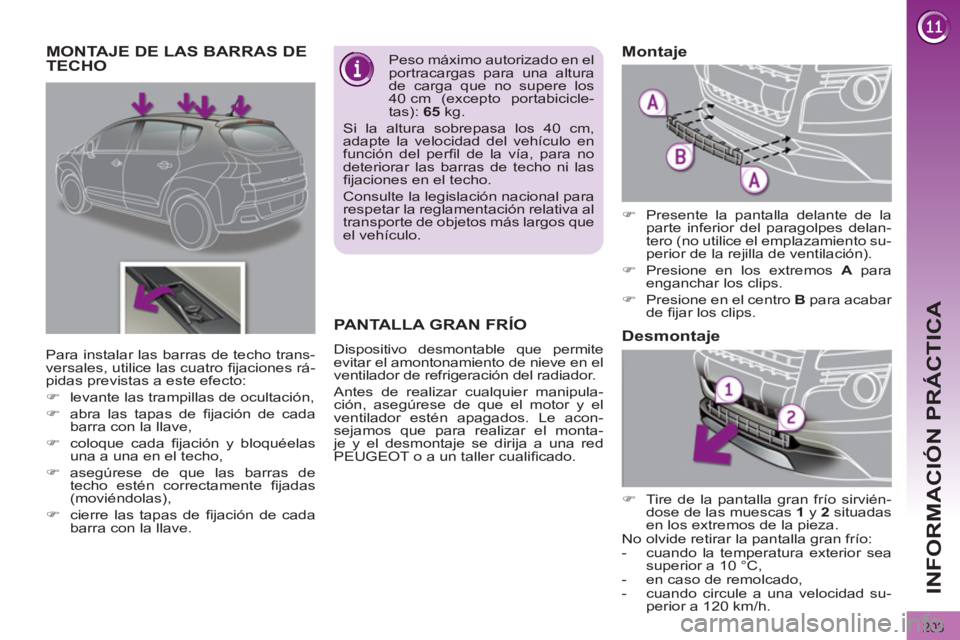

Page 205 of 328
203
INFORMACIÓN PRÁCTICA
MONTAJE DE LAS BARRAS DE
TECHO
Peso máximo autorizado en el
portracargas para una altura
de carga que no supere los
40 cm (excepto portabicicle-
tas): 65
kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad del vehículo en
función del perfi l de la vía, para no
deteriorar las barras de techo ni las
fi jaciones en el techo.
Consulte la legislación nacional para
respetar la reglamentación relativa al
transporte de objetos más largos que
el vehículo.
Para instalar las barras de techo trans-
versales, utilice las cuatro fi jaciones rá-
pidas previstas a este efecto:
)
levante las trampillas de ocultación,
)
abra las tapas de fi jación de cada
barra con la llave,
)
coloque cada fi jación y bloquéelas
una a una en el techo,
)
asegúrese de que las barras de
techo estén correctamente fi jadas
(moviéndolas),
)
cierre las tapas de fi jación de cada
barra con la llave.
PANTALLA GRAN FRÍO
Dispositivo desmontable que permite
evitar el amontonamiento de nieve en el
ventilador de refrigeración del radiador.
Antes de realizar cualquier manipula-
ción, asegúrese de que el motor y el
ventilador estén apagados. Le acon-
sejamos que para realizar el monta-
je y el desmontaje se dirija a una red
PEUGEOT o a un taller cualifi cado.
)
Presente la pantalla delante de la
parte inferior del paragolpes delan-
tero (no utilice el emplazamiento su-
perior de la rejilla de ventilación).
)
Presione en los extremos A
para
enganchar los clips.
)
Presione en el centro B
para acabar
de fi jar los clips.
Montaje
)
Tire de la pantalla gran frío sirvién-
dose de las muescas 1
y 2
situadas
en los extremos de la pieza.
No olvide retirar la pantalla gran frío:
- cuando la temperatura exterior sea
superior a 10 °C,
- en caso de remolcado,
- cuando circule a una velocidad su-
perior a 120 km/h.
Desmontaje

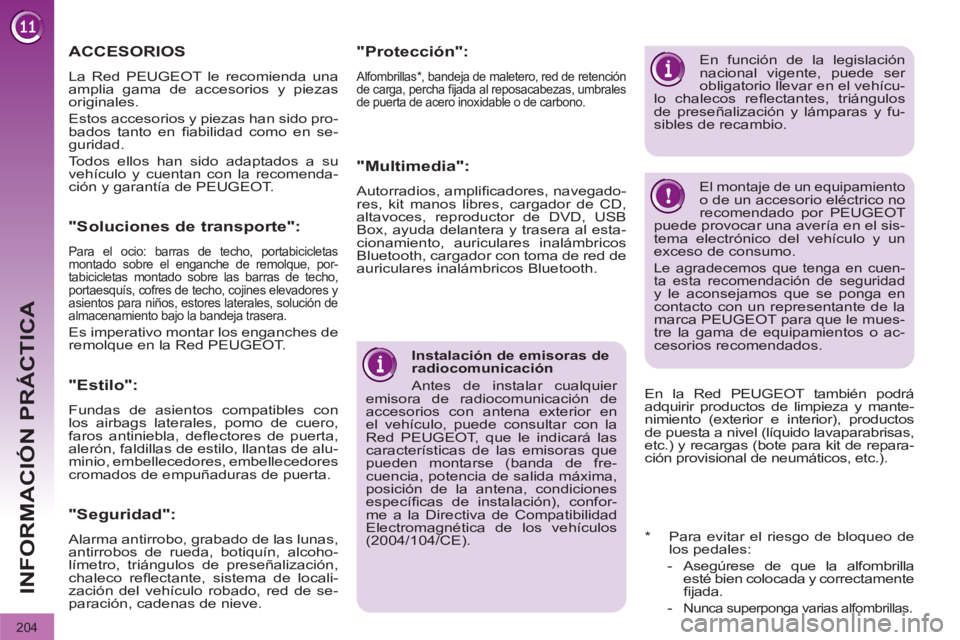

Page 206 of 328
204
INFORMACIÓN PRÁCTICA
Instalación de emisoras de
radiocomunicación
Antes de instalar cualquier
emisora de radiocomunicación de
accesorios con antena exterior en
el vehículo, puede consultar con la
Red PEUGEOT, que le indicará las
características de las emisoras que
pueden montarse (banda de fre-
cuencia, potencia de salida máxima,
posición de la antena, condiciones
específi cas de instalación), confor-
me a la Directiva de Compatibilidad
Electromagnética de los vehículos
(2004/104/CE).
*
Para evitar el riesgo de bloqueo de
los pedales:
- Asegúrese de que la alfombrilla
esté bien colocada y correctamente
fi jada.
-
Nunca superponga varias alfombrillas.
ACCESORIOS
La Red PEUGEOT le recomienda una
amplia gama de accesorios y piezas
originales.
Estos accesorios y piezas han sido pro-
bados tanto en fi abilidad como en se-
guridad.
Todos ellos han sido adaptados a su
vehículo y cuentan con la recomenda-
ción y garantía de PEUGEOT.
"Soluciones de transporte":
Para el ocio: barras de techo, portabicicletas
montado sobre el enganche de remolque, por-
tabicicletas montado sobre las barras de techo,
portaesquís, cofres de techo, cojines elevadores y
asientos para niños, estores laterales, solución de
almacenamiento bajo la bandeja trasera.
Es imperativo montar los enganches de
remolque en la Red PEUGEOT.
En la Red PEUGEOT también podrá
adquirir productos de limpieza y mante-
nimiento (exterior e interior), productos
de puesta a nivel (líquido lavaparabrisas,
etc.) y recargas (bote para kit de repara-
ción provisional de neumáticos, etc.).
En función de la legislación
nacional vigente, puede ser
obligatorio llevar en el vehícu-
lo chalecos refl ectantes, triángulos
de preseñalización y lámparas y fu-
sibles de recambio.
El montaje de un equipamiento o de un accesorio eléctrico no
recomendado por PEUGEOT
puede provocar una avería en el sis-
tema electrónico del vehículo y un
exceso de consumo.
Le agradecemos que tenga en cuen-
ta esta recomendación de seguridad
y le aconsejamos que se ponga en
contacto con un representante de la
marca PEUGEOT para que le mues-
tre la gama de equipamientos o ac-
cesorios recomendados.
"Estilo":
Fundas de asientos compatibles con
los airbags laterales, pomo de cuero,
faros antiniebla, defl ectores de puerta,
alerón, faldillas de estilo, llantas de alu-
minio, embellecedores, embellecedores
cromados de empuñaduras de puerta.
"Seguridad":
Alarma antirrobo, grabado de las lunas,
antirrobos de rueda, botiquín, alcoho-
límetro, triángulos de preseñalización,
chaleco refl ectante, sistema de locali-
zación del vehículo robado, red de se-
paración, cadenas de nieve.
"Protección":
Alfombrillas * , bandeja de maletero, red de retención
de carga, percha fi jada al reposacabezas, umbrales
de puerta de acero inoxidable o de carbono.
"Multimedia":
Autorradios, amplifi cadores, navegado-
res, kit manos libres, cargador de CD,
altavoces, reproductor de DVD, USB
Box, ayuda delantera y trasera al esta-
cionamiento, auriculares inalámbricos
Bluetooth, cargador con toma de red de
auriculares inalámbricos Bluetooth.
Page 207 of 328
205
CARACTERÍSTICAS TÉCNICAS

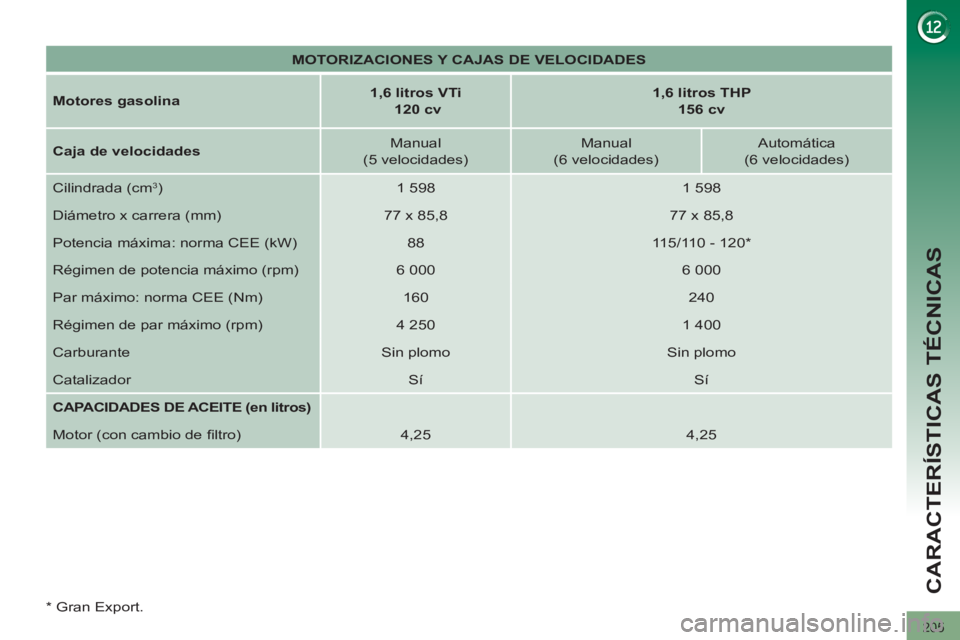

MOTORIZACIONES Y CAJAS DE VELOCIDADES
Motores gasolina
1,6 litros VTi
120 cv
1,6 litros THP
156 cv
Caja de velocidades
Manual
(5 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Cilindrada (cm
3)
1 598
1 598
Diámetro x carrera (mm)
77 x 85,8
77 x 85,8
Potencia máxima: norma CEE (kW)
88
115/110 - 120 *
Régimen de potencia máximo (rpm)
6 000
6 000
Par máximo: norma CEE (Nm)
160
240
Régimen de par máximo (rpm)
4 250
1 400
Carburante
Sin plomo
Sin plomo
Catalizador
Sí
Sí
CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro)
4,25
4,25
*
Gran Export.
Page 208 of 328
206
CARACTERÍSTICAS TÉCNICAS

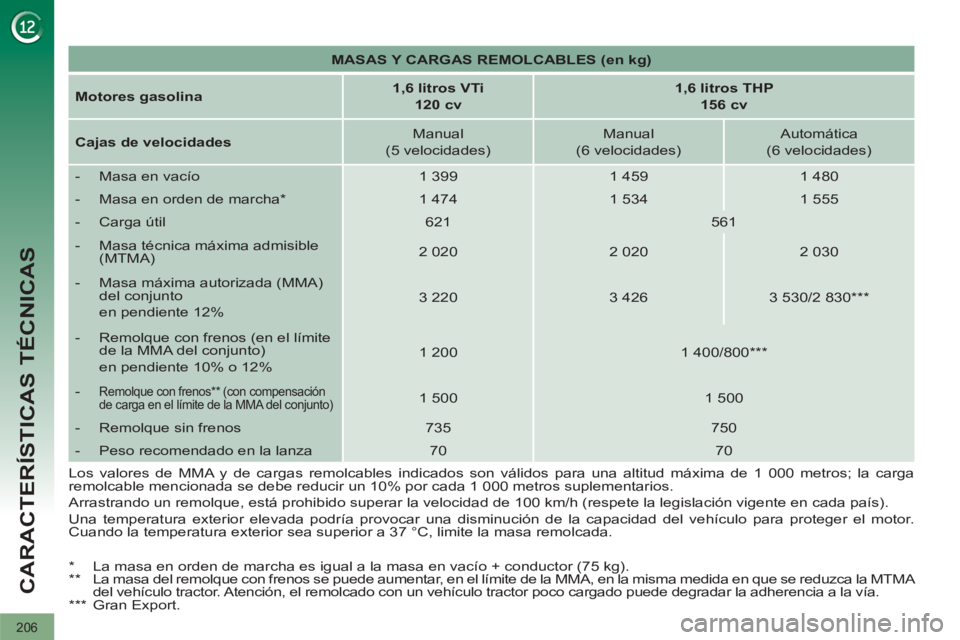

MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 litros VTi
120 cv
1,6 litros THP
156 cv
Cajas de velocidades
Manual
(5 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
- Masa en vacío
1 399
1 459
1 480
- Masa en orden de marcha *
1 474
1 534
1 555
- Carga útil
621
561
- Masa técnica máxima admisible
(MTMA)
2 020
2 020
2 030
- Masa máxima autorizada (MMA)
del conjunto
en pendiente 12%
3 220
3 426
3 530/2 830 ***
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12%
1 200
1 400/800 ***
-
Remolque con frenos ** (con compensación
de carga en el límite de la MMA del conjunto)
1 500
1 500
- Remolque sin frenos
735
750
- Peso recomendado en la lanza
70
70
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
La masa del remolque con frenos se puede aumentar, en el límite de la MMA, en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
***
Gran Export
.
Page 209 of 328
207
CARACTERÍSTICAS TÉCNICAS
MOTORIZACIONES Y CAJAS DE VELOCIDADES
Motores diésel
1,6 litros Turbo e-HDi
110 cv
2 litros Turbo HDi
150 cv
2 litros Turbo HDi
163 cv
Caja de velocidades
Manual
(6 velocidades)
Manual pilotada
(6 velocidades)
Manual
(6 velocidades)
Automática
(6 velocidades)
Cilindrada (cm
3
)
1 560
1 997
Diámetro x carrera (mm)
75 x 88,3
85 x 88
Potencia máxima: norma CEE (kW)
82
110/120
Régimen de potencia máximo (rpm)
4 000
3 750
Par máximo: norma CEE (Nm)
270
320/340
Régimen de par máximo (rpm)
1 750
2 000
Carburante
Gasoil
Gasoil
Catalizador
Sí
Sí
Filtro de partículas
Sí
Sí
CAPACIDADES DE ACEITE (en litros)
Motor (con cambio de fi ltro)
3,75
-
Page 210 of 328
208
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores diésel
1,6 litros Turbo e-HDi
110 cv
2 litros Turbo
HDi
150 cv
2 litros Turbo
HDi
163 cv
Cajas de velocidades
Manual
(6 velocidades)
Manual
pilotada
(6 velocidades)
Manual pilotada
(6 velocidades)
Score
Manual
(6 velocidades)
Automática
(6 velocidades)
- Masa en vacío
1 421
1 529
1 539
- Masa en orden de marcha *
1 497
1 604
1 614
- Carga útil
609
557
566
- Masa técnica máxima admisible
(MTMA)
2 030
2 086
2 105
- Masa máxima autorizada (MMA)
del conjunto
en pendiente 12%
3 130
2 920
3 480
3 500
- Remolque con frenos (en el límite
de la MMA del conjunto)
en pendiente 10% o 12%
1 100
890
1 400
-
Remolque con frenos ** (con compensación
de carga en el límite de la MMA del conjunto)
1 300
1 090
1 500
- Remolque sin frenos
745
750
- Peso recomendado en la lanza
70
70
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga re-
molcable mencionada se debe reducir un 10% por cada 1 000 metros suplementarios.
Arrastrando un remolque, está prohibido superar la velocidad de 100 km/h (respete la legislación vigente en cada país).
Una temperatura exterior elevada podría provocar una disminución de la capacidad del vehículo para proteger el motor.
Cuando la temperatura exterior sea superior a 37 °C, limite la masa remolcada.
*
La masa en orden de marcha es igual a la masa en vacío + conductor (75 kg).
**
La masa del remolque con frenos se puede aumentar, en el límite de la MMA, en la misma medida en que se reduzca la MTMA
del vehículo tractor. Atención, el remolcado con un vehículo tractor poco cargado puede degradar la adherencia a la vía.
